Abarth Punto 2019 Libretto Uso Manutenzione (in Italian)

77
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Non viaggiare con oggetti riposti sulla
cappelliera: potrebbero provocare
lesioni ai passeggeri in caso di incidente o
brusca frenata.
ATTENZIONE
F0U076Abfig. 74

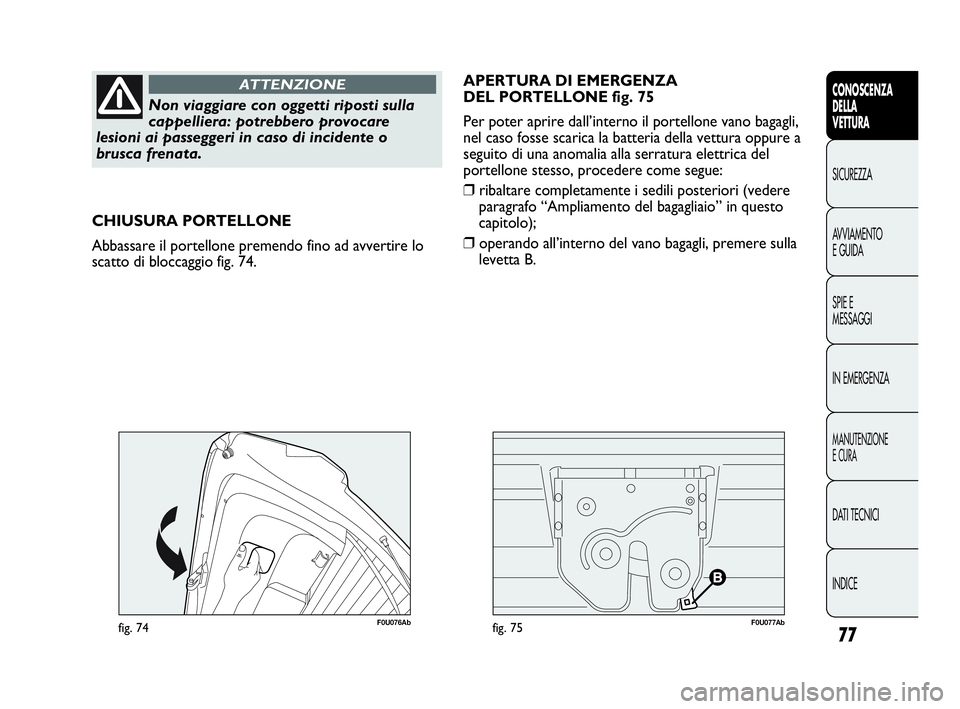

CHIUSURA PORTELLONE
Abbassare il portellone premendo fino ad avvertire lo
scatto di bloccaggio fig. 74.APERTURA DI EMERGENZA
DEL PORTELLONE fig. 75
Per poter aprire dall’interno il portellone vano bagagli,
nel caso fosse scarica la batteria della vettura oppure a
seguito di una anomalia alla serratura elettrica del
portellone stesso, procedere come segue:
❒ribaltare completamente i sedili posteriori (vedere
paragrafo “Ampliamento del bagagliaio” in questo
capitolo);
❒operando all’interno del vano bagagli, premere sulla
levetta B.
F0U077Abfig. 75
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 77

78
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U078Abfig. 76

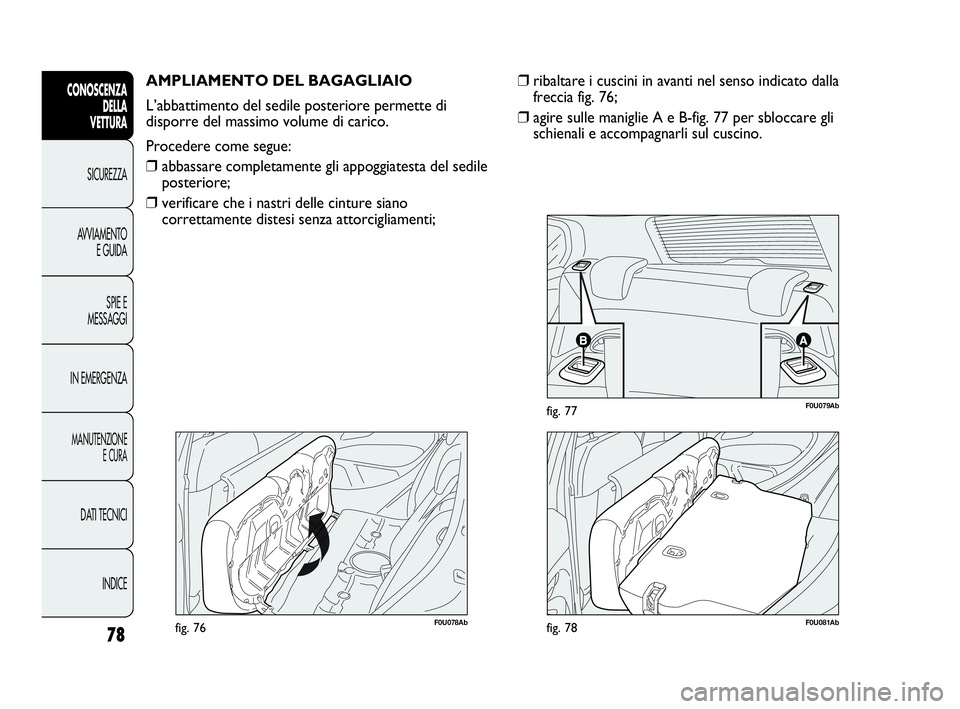

AMPLIAMENTO DEL BAGAGLIAIO
L’abbattimento del sedile posteriore permette di
disporre del massimo volume di carico.
Procedere come segue:
❒abbassare completamente gli appoggiatesta del sedile
posteriore;
❒verificare che i nastri delle cinture siano
correttamente distesi senza attorcigliamenti;
F0U079Abfig. 77
F0U081Abfig. 78
❒ribaltare i cuscini in avanti nel senso indicato dalla
freccia fig. 76;
❒agire sulle maniglie A e B-fig. 77 per sbloccare gli
schienali e accompagnarli sul cuscino.
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 78

79
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

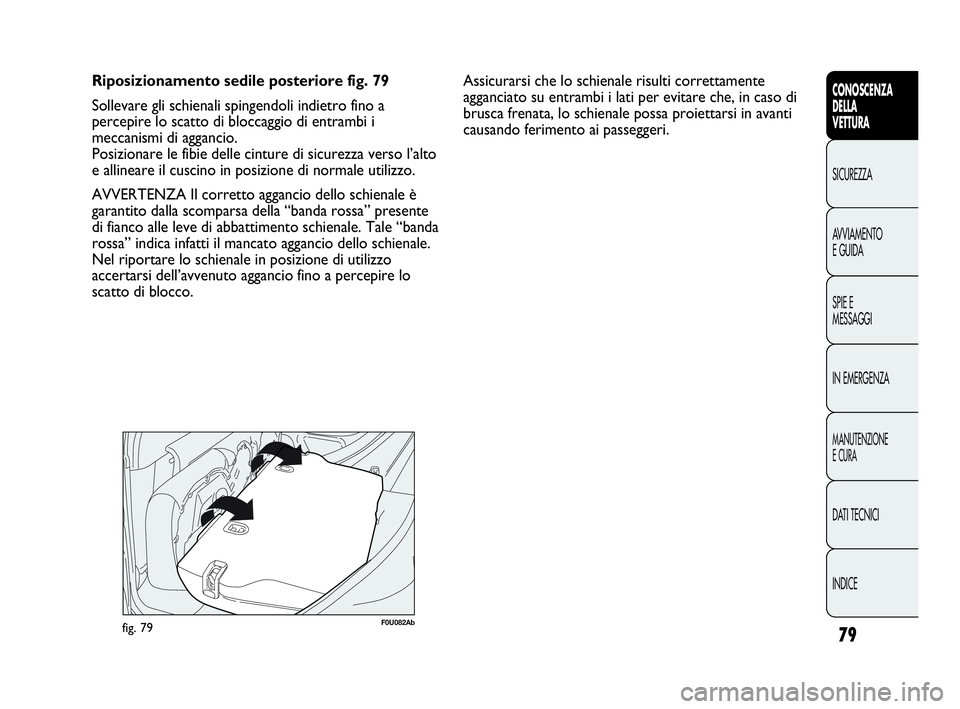

Riposizionamento sedile posteriore fig. 79
Sollevare gli schienali spingendoli indietro fino a
percepire lo scatto di bloccaggio di entrambi i
meccanismi di aggancio.
Posizionare le fibie delle cinture di sicurezza verso l’alto
e allineare il cuscino in posizione di normale utilizzo.
AVVERTENZA Il corretto aggancio dello schienale è
garantito dalla scomparsa della “banda rossa” presente
di fianco alle leve di abbattimento schienale. Tale “banda
rossa” indica infatti il mancato aggancio dello schienale.
Nel riportare lo schienale in posizione di utilizzo
accertarsi dell’avvenuto aggancio fino a percepire lo
scatto di blocco.
F0U082Abfig. 79
Assicurarsi che lo schienale risulti correttamente
agganciato su entrambi i lati per evitare che, in caso di
brusca frenata, lo schienale possa proiettarsi in avanti
causando ferimento ai passeggeri.
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 79

80
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

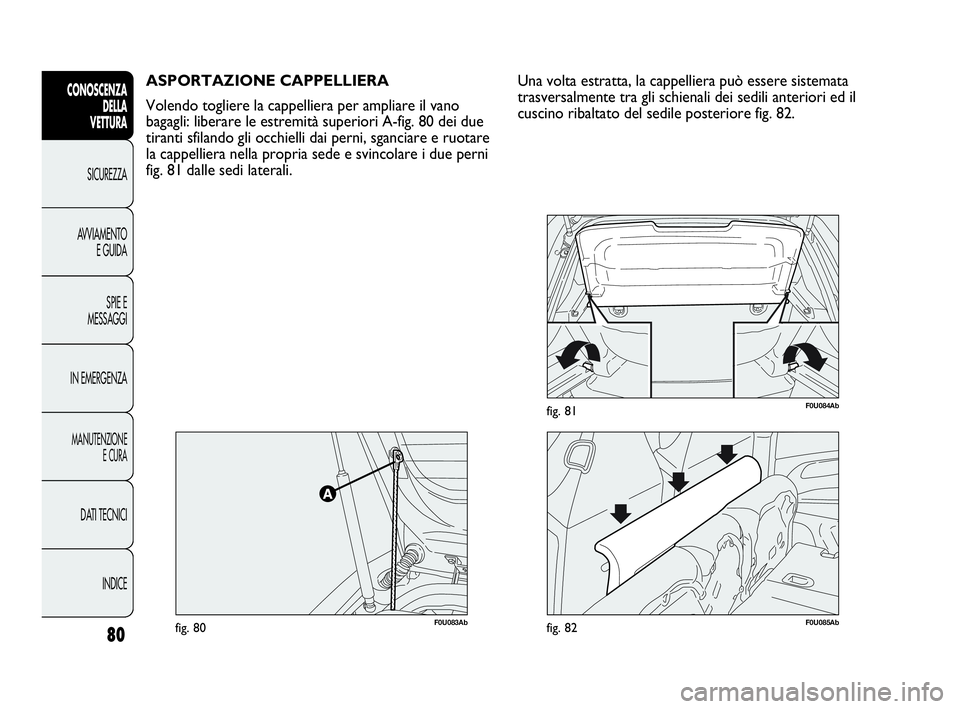

ASPORTAZIONE CAPPELLIERA
Volendo togliere la cappelliera per ampliare il vano
bagagli: liberare le estremità superiori A-fig. 80 dei due
tiranti sfilando gli occhielli dai perni, sganciare e ruotare
la cappelliera nella propria sede e svincolare i due perni
fig. 81 dalle sedi laterali.
F0U083Abfig. 80F0U085Abfig. 82
F0U084Abfig. 81
Una volta estratta, la cappelliera può essere sistemata
trasversalmente tra gli schienali dei sedili anteriori ed il
cuscino ribaltato del sedile posteriore fig. 82.
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 80

81
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U086Abfig. 83

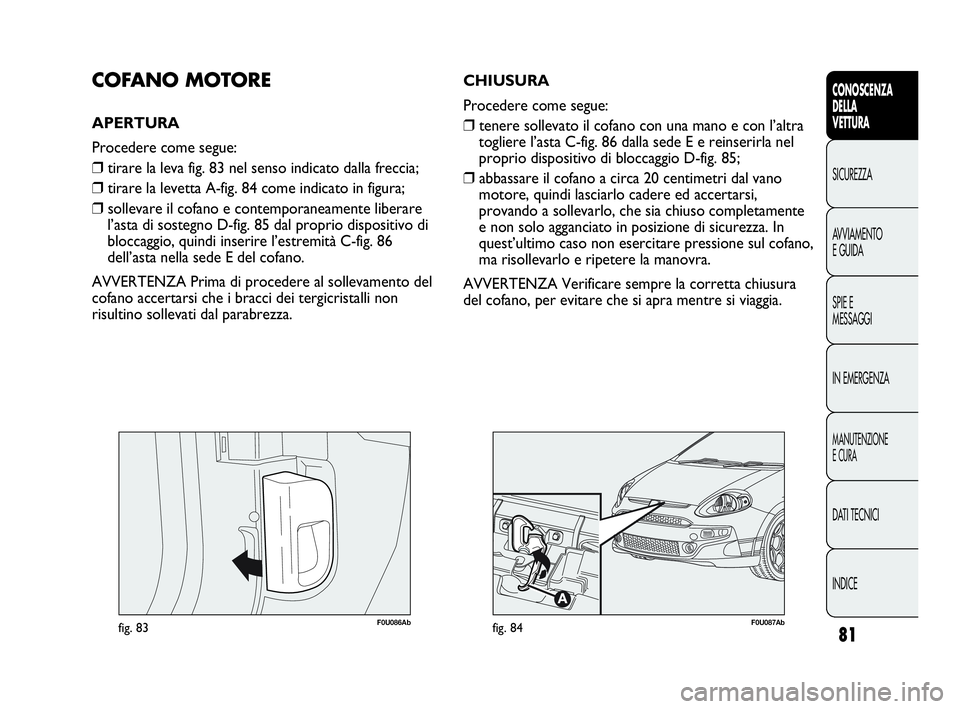

COFANO MOTORE
APERTURA
Procedere come segue:
❒tirare la leva fig. 83 nel senso indicato dalla freccia;
❒tirare la levetta A-fig. 84 come indicato in figura;
❒sollevare il cofano e contemporaneamente liberare
l’asta di sostegno D-fig. 85 dal proprio dispositivo di
bloccaggio, quindi inserire l’estremità C-fig. 86
dell’asta nella sede E del cofano.
AVVERTENZA Prima di procedere al sollevamento del
cofano accertarsi che i bracci dei tergicristalli non
risultino sollevati dal parabrezza.
F0U087Abfig. 84
CHIUSURA
Procedere come segue:
❒tenere sollevato il cofano con una mano e con l’altra
togliere l’asta C-fig. 86 dalla sede E e reinserirla nel
proprio dispositivo di bloccaggio D-fig. 85;
❒abbassare il cofano a circa 20 centimetri dal vano
motore, quindi lasciarlo cadere ed accertarsi,
provando a sollevarlo, che sia chiuso completamente
e non solo agganciato in posizione di sicurezza. In
quest’ultimo caso non esercitare pressione sul cofano,
ma risollevarlo e ripetere la manovra.
AVVERTENZA Verificare sempre la corretta chiusura
del cofano, per evitare che si apra mentre si viaggia.
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 81

82
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

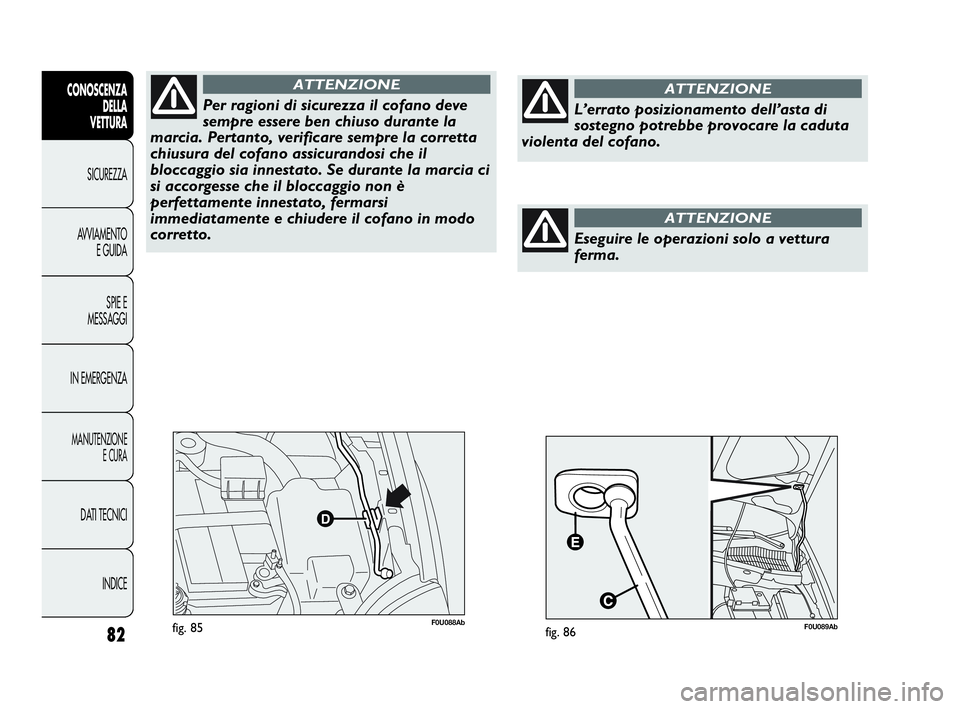

F0U088Abfig. 85
Per ragioni di sicurezza il cofano deve
sempre essere ben chiuso durante la
marcia. Pertanto, verificare sempre la corretta
chiusura del cofano assicurandosi che il
bloccaggio sia innestato. Se durante la marcia ci
si accorgesse che il bloccaggio non è
perfettamente innestato, fermarsi
immediatamente e chiudere il cofano in modo
corretto.
ATTENZIONE
L’errato posizionamento dell’asta di
sostegno potrebbe provocare la caduta
violenta del cofano.
ATTENZIONE
F0U089Abfig. 86
Eseguire le operazioni solo a vettura
ferma.
ATTENZIONE
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 82

83
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U090Abfig. 87

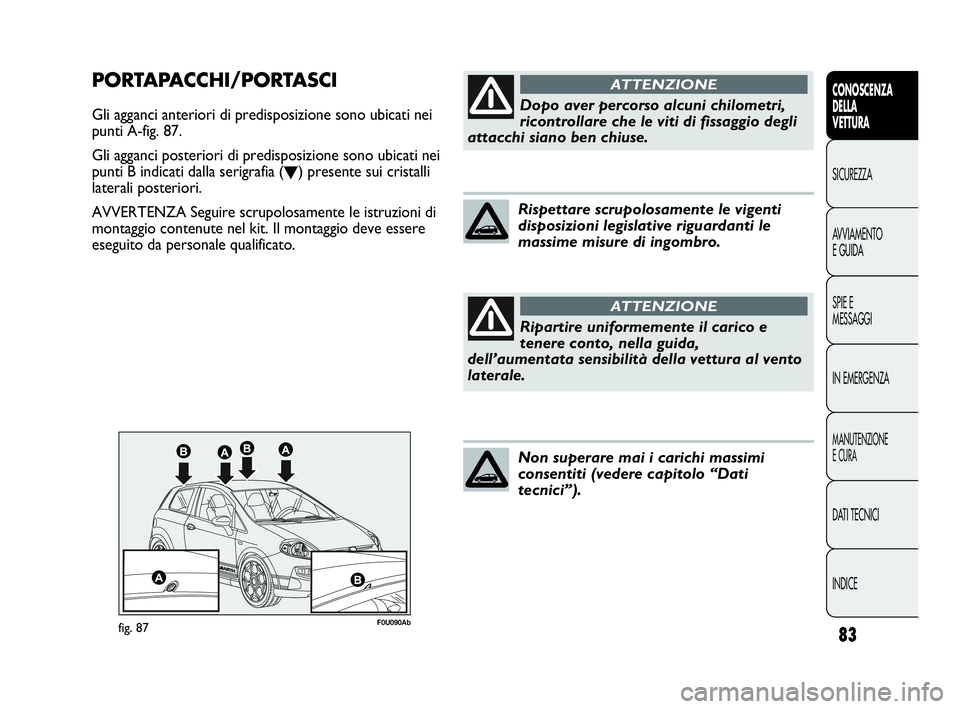

PORTAPACCHI/PORTASCI
Gli agganci anteriori di predisposizione sono ubicati nei
punti A-fig. 87.
Gli agganci posteriori di predisposizione sono ubicati nei
punti B indicati dalla serigrafia (
O) presente sui cristalli
laterali posteriori.
AVVERTENZA Seguire scrupolosamente le istruzioni di
montaggio contenute nel kit. Il montaggio deve essere
eseguito da personale qualificato.Dopo aver percorso alcuni chilometri,
ricontrollare che le viti di fissaggio degli
attacchi siano ben chiuse.
ATTENZIONE
Ripartire uniformemente il carico e
tenere conto, nella guida,
dell’aumentata sensibilità della vettura al vento
laterale.
ATTENZIONE
Rispettare scrupolosamente le vigenti
disposizioni legislative riguardanti le
massime misure di ingombro.
Non superare mai i carichi massimi
consentiti (vedere capitolo “Dati
tecnici”).
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 83

84
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U091Abfig. 88

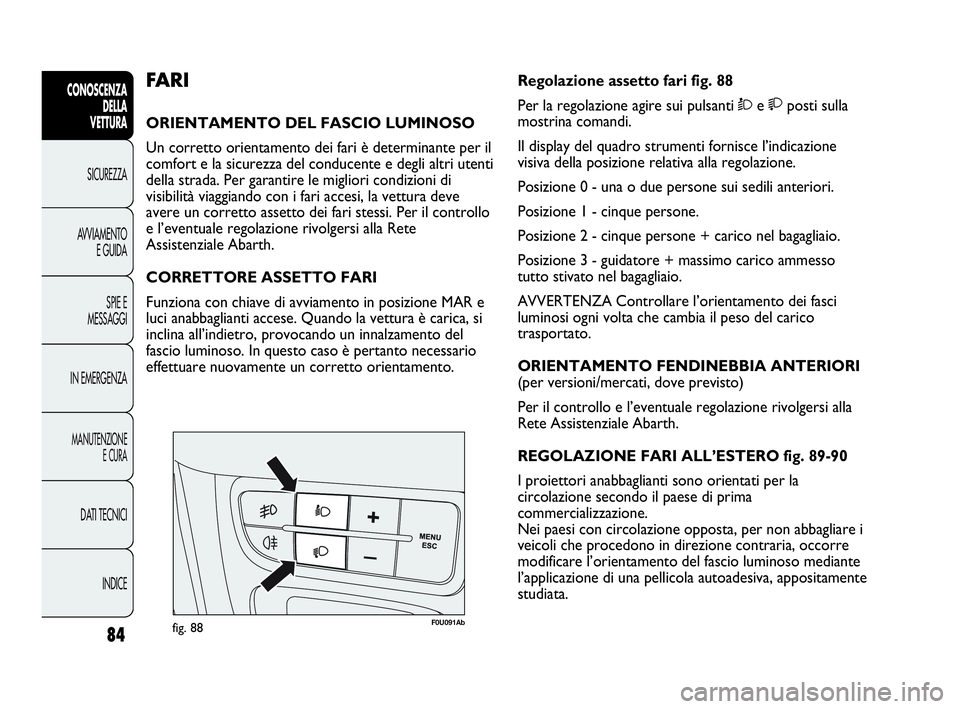

Regolazione assetto fari fig. 88
Per la regolazione agire sui pulsanti Òe posti sulla
mostrina comandi.
Il display del quadro strumenti fornisce l’indicazione
visiva della posizione relativa alla regolazione.
Posizione 0 - una o due persone sui sedili anteriori.
Posizione 1 - cinque persone.
Posizione 2 - cinque persone + carico nel bagagliaio.
Posizione 3 - guidatore + massimo carico ammesso
tutto stivato nel bagagliaio.
AVVERTENZA Controllare l’orientamento dei fasci
luminosi ogni volta che cambia il peso del carico
trasportato.
ORIENTAMENTO FENDINEBBIA ANTERIORI
(per versioni/mercati, dove previsto)
Per il controllo e l’eventuale regolazione rivolgersi alla
Rete Assistenziale Abarth.
REGOLAZIONE FARI ALL’ESTERO fig. 89-90
I proiettori anabbaglianti sono orientati per la
circolazione secondo il paese di prima
commercializzazione.
Nei paesi con circolazione opposta, per non abbagliare i
veicoli che procedono in direzione contraria, occorre
modificare l’orientamento del fascio luminoso mediante
l’applicazione di una pellicola autoadesiva, appositamente
studiata. FA R I
ORIENTAMENTO DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è determinante per il
comfort e la sicurezza del conducente e degli altri utenti
della strada. Per garantire le migliori condizioni di
visibilità viaggiando con i fari accesi, la vettura deve
avere un corretto assetto dei fari stessi. Per il controllo
e l’eventuale regolazione rivolgersi alla Rete
Assistenziale Abarth.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in posizione MAR e
luci anabbaglianti accese. Quando la vettura è carica, si
inclina all’indietro, provocando un innalzamento del
fascio luminoso. In questo caso è pertanto necessario
effettuare nuovamente un corretto orientamento.
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 84

85
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

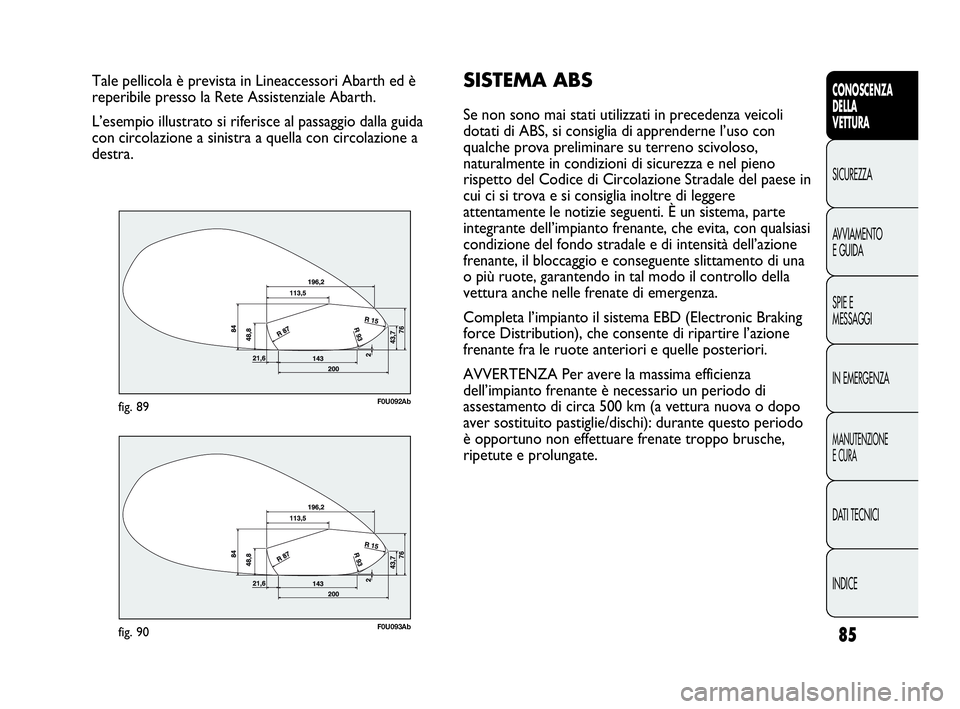

Tale pellicola è prevista in Lineaccessori Abarth ed è
reperibile presso la Rete Assistenziale Abarth.
L’esempio illustrato si riferisce al passaggio dalla guida
con circolazione a sinistra a quella con circolazione a
destra.
F0U092Abfig. 89
F0U093Abfig. 90
SISTEMA ABS
Se non sono mai stati utilizzati in precedenza veicoli
dotati di ABS, si consiglia di apprenderne l’uso con
qualche prova preliminare su terreno scivoloso,
naturalmente in condizioni di sicurezza e nel pieno
rispetto del Codice di Circolazione Stradale del paese in
cui ci si trova e si consiglia inoltre di leggere
attentamente le notizie seguenti. È un sistema, parte
integrante dell’impianto frenante, che evita, con qualsiasi
condizione del fondo stradale e di intensità dell’azione
frenante, il bloccaggio e conseguente slittamento di una
o più ruote, garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Electronic Braking
force Distribution), che consente di ripartire l’azione
frenante fra le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima efficienza
dell’impianto frenante è necessario un periodo di
assestamento di circa 500 km (a vettura nuova o dopo
aver sostituito pastiglie/dischi): durante questo periodo
è opportuno non effettuare frenate troppo brusche,
ripetute e prolungate.
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 85

86
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

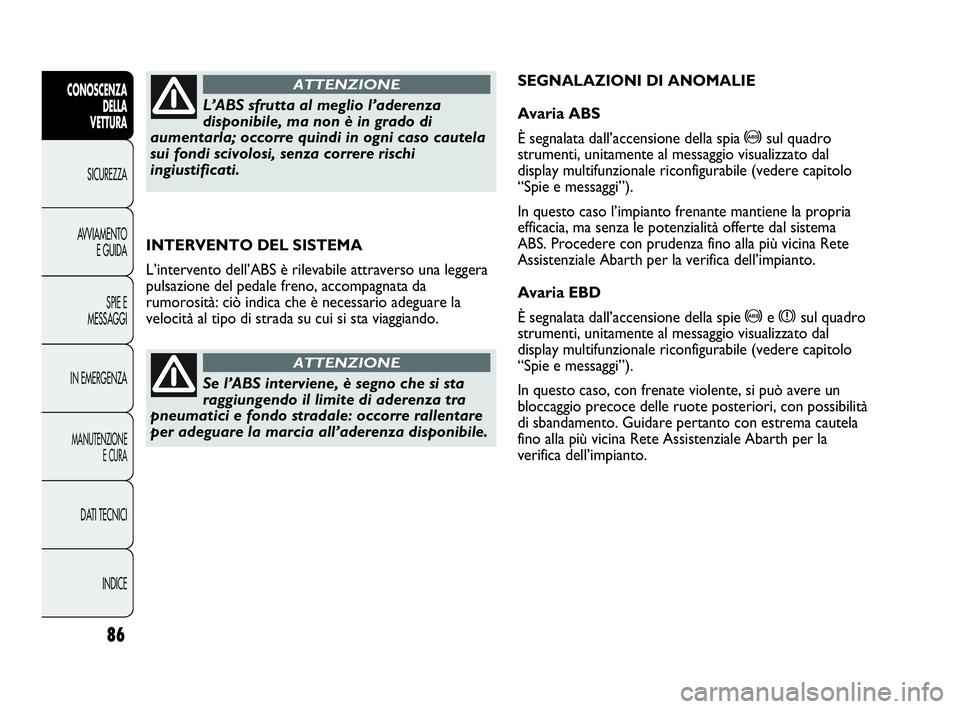

INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraverso una leggera
pulsazione del pedale freno, accompagnata da
rumorosità: ciò indica che è necessario adeguare la
velocità al tipo di strada su cui si sta viaggiando.
L’ABS sfrutta al meglio l’aderenza
disponibile, ma non è in grado di
aumentarla; occorre quindi in ogni caso cautela
sui fondi scivolosi, senza correre rischi
ingiustificati.
ATTENZIONE
Se l’ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre rallentare
per adeguare la marcia all’aderenza disponibile.
ATTENZIONE
SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia >sul quadro
strumenti, unitamente al messaggio visualizzato dal
display multifunzionale riconfigurabile (vedere capitolo
“Spie e messaggi”).
In questo caso l’impianto frenante mantiene la propria
efficacia, ma senza le potenzialità offerte dal sistema
ABS. Procedere con prudenza fino alla più vicina Rete
Assistenziale Abarth per la verifica dell’impianto.
Avaria EBD
È segnalata dall’accensione della spie >e xsul quadro
strumenti, unitamente al messaggio visualizzato dal
display multifunzionale riconfigurabile (vedere capitolo
“Spie e messaggi”).
In questo caso, con frenate violente, si può avere un
bloccaggio precoce delle ruote posteriori, con possibilità
di sbandamento. Guidare pertanto con estrema cautela
fino alla più vicina Rete Assistenziale Abarth per la
verifica dell’impianto.
069-108 PUNTO Abarth I 1ed 17-07-2012 10:14 Pagina 86
