RADIOODTWARZACZ
227
Przycisk
˚EJECT
FUNKCJE CD
Wysuwanie CD
Odtwarzanie poprzedniego/następnego utworu
Szybkie przewijanie do tyłu/do przodu utworów na CD
Odtwarzanie poprzedniego/następnego folderu (na CD-MP3)
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie przycisków ¯lub ˙
Naciśnięcie dłuższe przycisków ¯lub ˙
Naciśnięcie krótkie przycisków ▲lub ▼
FUNKCJE Media Player
(tylko z Blue&Me™)
Wybór folderu/wykonawcy/rodzaju/albumu poprzedniego/
następnego, w zależności od wybranego aktywnego trybu
Odtwarzanie poprzedniego/następnego utworu
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie przycisku
Przycisk
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 227

STEROWANIE W KIEROWNICY
(dla wersji/rynków, gdzie przewidziano)
F0U518Ab
Przycisk
&
+
−
SRC
▲
▼
FUNKCJA
Włączanie/wyłączanie AudioMute (tryb Radio)
lub funkcji Pausa (tryb MP3 lub Media Player tylko
zBlue&Me™)
Zwiększanie głośności
Zmniejszanie głośności
Wybór zakresu częstotliwości Radia (FM1, FM2, FMT, FMA,
MW1, MW2) i słuchanych źródeł (Radio, MP3 lub Media Player
(tylko zBlue&Me™)/AUX (tylko zBlue&Me™)
Radio: wyszukiwanie automatyczne kolejnej dostrajanej stacji
CD/CD MP3: wybór następnego utworu
Radio: wyszukiwanie automatyczne poprzedniej dostrajanej
stacji
CD/CD MP3: wybór poprzedniego utworuTr y b
Naciśnięcie krótkie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
RADIOODTWARZACZ
228
rys. 2
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 228

RADIOODTWARZACZ
229
OPIS OGÓLNY
Radioodtwarzacz wyposażony jest w następujące funkcje:
Sekcja Radio
❒Dostrajanie PLL z zakresem częstotliwości FM/AM/MW;
❒RDS (Radio Data System) z funkcją TA (informacje o ruchu
drogowym) – TP (programy o ruchu drogowym) – EON
(Enhanced Rother Network) – REG (programy regionalne);
❒AF: wybór przeszukiwania częstotliwości alternatywnych
w trybie RDS;
❒przystosowanie do odbioru alarmu o zagrożeniach;
❒automatyczne/ręczne dostrajanie stacji;
❒FM Multipath detector;
❒zapamiętanie manualne 30 stacji: 18 w zakresie FM
(6 w FM1, 6 w FM2, 6 w FMT), 12 w zakresie MW
(6 w MW1, 6 w MW2);
❒zapamiętanie automatyczne (funkcja Autostore) 6 stacji
odpowiednio w zakresie FM;
❒funkcja SPEED VOLUME: regulacja automatyczna głośności
w zależności od prędkości samochodu;
❒wybór automatyczny Stereo/Mono.
Odtwarzacz CD
❒Wybór bezpośredni płyty;
❒Wybór utworu (do przodu/do tyłu);
❒Przewijanie szybkie (do przodu/do tyłu) utworów;
❒Funkcja CD Display: wyświetlanie nazwy
płyty/czasu odtwarzania utworu od początku;
❒Odtwarzacz CD audio, CD-R i CD-RW.
Na multimedialnych płytach CD, oprócz
ścieżek audio, zarejestrowane są także
ścieżki z danymi. Odtwarzanie tych CD
może spowodować szumy o głośności, która może
zagrozić bezpieczeństwu na drodze, a także może
uszkodzić wzmacniacze końcowe i głośniki.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 229

RADIOODTWARZACZ
230
Odtwarzacz CD MP3
❒Funkcja MP3-Info (ID3-TAG);
❒Wybór folderu (poprzedniego/następnego);
❒Wybór utworu (do przodu/do tyłu);
❒Przewijanie szybkie (do przodu/do tyłu) utworów;
❒Funkcja MP3 Display: wyświetlanie nazwy katalogu,
informacji ID3-TAG, czasu odtwarzania utworu od
początku, nazwy pliku)
❒Odtwarzanie CD audio lub danych, CD-R i CD-RW.
Sekcja Audio
❒Funkcja Mute/Pause;
❒Funkcja Soft Mute;
❒Funkcja Loudness;
❒Equalizer graficzny 7-zakresowy;
❒Oddzielna regulacja tonów niskich/wysokich;
❒Balans kanałów prawy/lewy.Sekcja Media Player
(tylko z Blue&Me™)
W celu zapoznania się z funkcjonowaniem Media Playera, patrz
opis w Załączniku Blue&Me™.
Sekcja AUX
(tylko z Blue&Me™)
❒Wybór ródła AUX;
❒Funkcja AUX Offset: dostosowanie głośności urządzenia
przenośnego do poziomu głośności innych źródeł;
❒Odczyt odtwarzacza przeno nego.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 230

RADIOODTWARZACZ
231

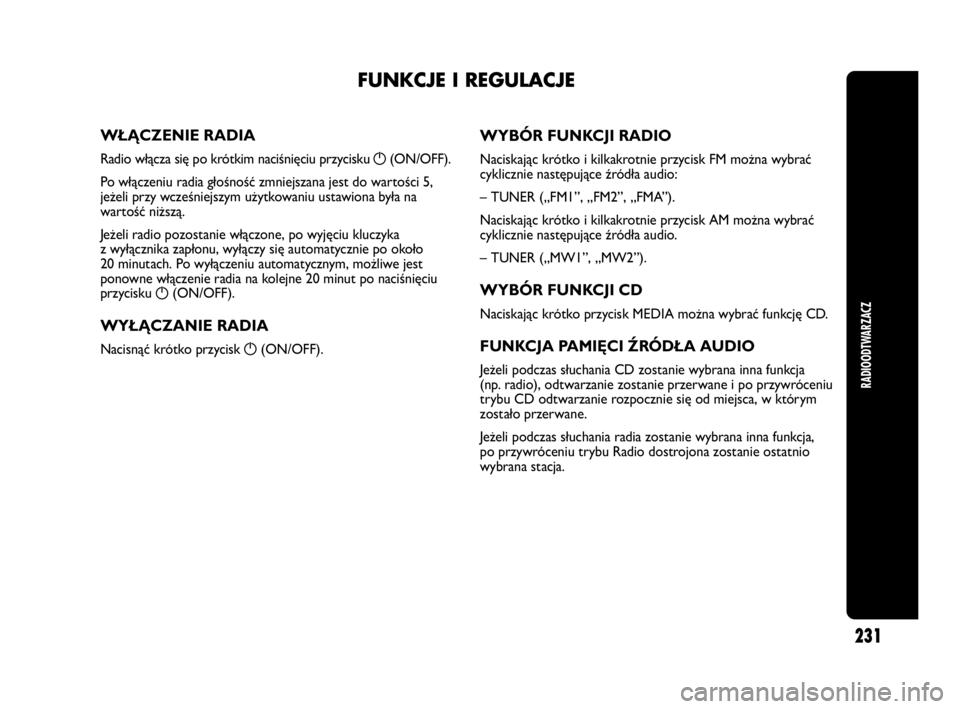

WŁĄCZENIE RADIA
Radio włącza się po krótkim naciśnięciu przycisku g(ON/OFF).
Po włączeniu radia głośność zmniejszana jest do wartości 5,
jeżeli przy wcześniejszym użytkowaniu ustawiona była na
wartość niższą.
Jeżeli radio pozostanie włączone, po wyjęciu kluczyka
z wyłącznika zapłonu, wyłączy się automatycznie po około
20 minutach. Po wyłączeniu automatycznym, możliwe jest
ponowne włączenie radia na kolejne 20 minut po naciśnięciu
przycisku
g(ON/OFF).
WYŁĄCZANIE RADIA
Nacisnąć krótko przycisk g(ON/OFF).
FUNKCJE I REGULACJE
WYBÓR FUNKCJI RADIO
Naciskając krótko i kilkakrotnie przycisk FM można wybrać
cyklicznie następujące źródła audio:
– TUNER („FM1”, „FM2”, „FMA”).
Naciskając krótko i kilkakrotnie przycisk AM można wybrać
cyklicznie następujące źródła audio.
– TUNER („MW1”, „MW2”).
WYBÓR FUNKCJI CD
Naciskając krótko przycisk MEDIA można wybrać funkcję CD.
FUNKCJA PAMIĘCI ŹRÓDŁA AUDIO
Jeżeli podczas słuchania CD zostanie wybrana inna funkcja
(np. radio), odtwarzanie zostanie przerwane i po przywróceniu
trybu CD odtwarzanie rozpocznie się od miejsca, w którym
zostało przerwane.
Jeżeli podczas słuchania radia zostanie wybrana inna funkcja,
po przywróceniu trybu Radio dostrojona zostanie ostatnio
wybrana stacja.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 231

232
RADIOODTWARZACZ
REGULACJA GŁOŚNOŚCI
Aby wyregulować głośność, obrócić pokrętło rys. 1.
Jeżeli poziom głośności zmieni się podczas nadawania informacji
o ruchu na drogach, nowe ustawienie będzie utrzymane tylko
do zakończenia tych wiadomości.
FUNKCJA MUTE/PAUSA
(zerowanie głośności)
Aby uaktywnić funkcję Mute nacisnąć krótko przycisk MUTE.
Głośność będzie zmniejszać się stopniowo i na wyświetlaczu
pojawi się napis „RADIO Mute” (w trybie radio) lub „PAUSE”
(w trybie CD).
Aby dezaktywować funkcję Mute, nacisnąć ponownie przycisk
MUTE. Głośność będzie zwiększać się stopniowo, ustawiając
się na wartość poprzednio ustawioną.
Gdy zmienia się poziom głośności, posługując się specyficznymi
poleceniami, funkcja Mute dezaktywuje się i głośność
regulowana jest do nowo wybranego poziomu.
Przy aktywnej funkcji Mute, po nadejściu informacji o ruchu na
drogach (jeżeli aktywna jest funkcja TA) lub ma miejsce odbiór
alarmu o zagrożeniu, funkcja Mute jest pomijana. Po
zakończeniu nadawania wiadomości funkcja jest ponownie
aktywowana.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 232

233
RADIOODTWARZACZ
REGULACJE AUDIO
Funkcje proponowane w menu audio są różne w zależności od
aktywnego źródła: AM/FM/CD/Media Player (tylko
zBlue&Me™)/AUX (tylko zBlue&Me™).
Aby zmodyfikować funkcje Audio, nacisnąć krótko przycisk
AUDIO. Po pierwszym naciśnięciu przycisku AUDIO na
wyświetlaczu ukaże się wartość poziomu tonów niskich dla
źródła aktywnego w danym momencie (np. jeżeli znajdujemy
się w trybie FM, na wyświetlaczu ukaże się napis „FM Bass + 2”).
Aby przewijać funkcje Menu, użyć przycisków ▲lub ▼. Aby
zmienić ustawienie wybranej funkcji, użyć przycisków ¯lub ˙.
Na wyświetlaczu pojawi się aktualny stan wybranej funkcji.Funkcje zarządzane przez Menu są następujące:
❒BASS (regulacja tonów niskich);
❒TREBLE (regulacja tonów wysokich);
❒BALANCE (regulacja balansu głośników prawy/lewy);
❒FADER (regulacja balansu głośników przednie/tylne);
❒LOUDNESS (aktywacja/dezaktywacja funkcji LOUDNESS);
❒EQUALIZER (aktywacja i wybór equalizacji fabrycznej);
❒UŻYCIE EQUALIZERA (ustawienie equalizacji osobistej).
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 233

234
RADIOODTWARZACZ
REGULACJA TONÓW (niskie/wysokie)
Procedura jest następująca:
❒Wybrać za pomocą przycisku ▲lub ▼ustawienie „Bass”
lub „Treble” w menu AUDIO;
❒nacisnąć przycisk ˙lub ¯w celu zwiększenia/zmniejszenia
tonów niskich lub wysokich.
Krótkie naciśnięcie przycisku spowoduje zmianę stopniową,
skokową. Dłuższe naciśnięcie przycisku spowoduje zmianę
szybką.
REGULACJA BALANSU
Procedura jest następująca:
❒Wybrać za pomocą przycisku ▲lub ▼ustawienie
„Balance” z menu AUDIO;
❒nacisnąć przycisk ˙w celu zwiększenia natężenia dźwięku
dochodzącego z głośników prawych lub przycisk ¯w celu
zwiększenia natężenia dźwięku dochodzącego z głośników
lewych.
Krótkie naciśnięcie przycisku spowoduje zmianę stopniową,
skokową. Dłuższe naciśnięcie przycisku spowoduje zmianę
szybką.
Wybrać wartość „¯0 ˙”, aby ustawić na tę samą wartość
wyjścia audio prawe i lewe.REGULACJA FADER
Procedura jest następująca:
❒Wybrać za pomocą przycisku ▲lub ▼ustawienie „Fader”
z menu AUDIO;
❒nacisnąć przycisk ¯w celu zwiększenia natężenia dźwięku
dochodzącego z głośników tylnych lub przycisk ˙w celu
zwiększenia natężenia dźwięku dochodzącego z głośników
przednich.
Krótkie naciśnięcie przycisku spowoduje zmianę stopniową,
skokową. Dłuższe naciśnięcie przycisku spowoduje zmianę
szybką.
Wybrać wartość „¯0 ˙”, aby ustawić tę samą wartość na
wyjściu audio z głośników przednich i tylnych.
FUNKCJA LOUDNESS
Funkcja Loudness poprawia głośność dźwięku podczas
słuchania cicho, podbijając tony niskie i wysokie.
W celu aktywowania/dezaktywowania funkcji wybrać za
pomocą przycisku ˙lub ¯ustawienie „Loudness” z menu
AUDIO. Stan funkcji (włączona lub wyłączona), zostanie
zasygnalizowany na ekranie, przez kilka sekund, napisem
„Loudness On” lub „Loudness Off ”.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 234

235
RADIOODTWARZACZ
FUNKCJE PRESET/USER*/CLASSIC/ROCK/JAZZ
(aktywacja/dezaktywacja equalizera)
Zintegrowany korektor graficzny można
aktywować/dezaktywować. Gdy funkcja equalizera nie jest
aktywna, możliwa jest tylko modyfikacja ustawień audio przez
regulację tonów niskich („Bass”) i wysokich („Treble”),
natomiast po aktywacji funkcji można regulować krzywe
akustyczne.
Aby dezaktywować korektor graficzny, wybrać funkcję „EQ
Preset” za pomocą przycisków ¯lub ˙.
Aby aktywować korektor graficzny, wybrać za pomocą
przycisków ¯lub ˙jedną z regulacji:
❒„FM/AM/CD...EQ User” (regulacja 7 zakresów equalizera
z możliwością modyfikowania przez użytkownika);
❒„Classic” (wstępnie zdefiniowana regulacja equalizera dla
optymalnego słuchania muzyki klasycznej);
❒„Rock” (wstępnie zdefiniowana regulacja equalizera dla
optymalnego słuchania muzyki rock i pop);
❒„Jazz” (wstępnie zdefiniowana regulacja equalizera dla
optymalnego słuchania muzyki jazz).
Gdy jedna z regulacji equalizera jest aktywna, podświetla się
napis „EQ”.*Funkcja USER EQ SETTINGS
(ustawienia equalizera, tylko jeżeli zostało
wybrane ustawienie USER)
Aby ustawić regulację indywidualną equalizera, wybrać za
pomocą przycisku ▲lub ▼„User” i nacisnąć przycisk MENU.
Na ekranie pojawi się wykres 7 słupków, gdzie każdy ze
słupków oznacza częstotliwość. Wybrać słupek do regulacji,
posługując się przyciskami ¯lub ˙; wybrany słupek będzie
migał i możliwa jest jego regulacja przy pomocy przycisków
▲lub ▼.
Aby zapamiętać ustawienie, nacisnąć ponownie przycisk
AUDIO. Na ekranie wyświetli się źródło aktywne w danym
momencie i napis „User”. Jeżeli na przykład znajdujemy się
w trybie „FM” na wyświetlaczu ukaże się napis „FM EQ User”.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 235

236
RADIOODTWARZACZ
MENU
Funkcje przycisku MENU
Aby uaktywnić funkcję Menu, nacisnąć krótko przycisk MENU.
Wyświetlacz pokaże pierwszą pozycję menu regulowalnego
(AF) (napis „AF Switching On”).
Aby przewijać funkcje Menu, użyć przycisków ▲lub ▼. Aby
zmienić ustawienie wybranej funkcji, użyć przycisków ¯lub ˙.
Na wyświetlaczu pojawi się aktualny stan wybranej funkcji.Funkcje zarządzane przez Menu są następujące:
❒AF SWITCHING (ON/OFF);
❒TRAFFIC INFORMATION (ON/OFF)-Informacje o ruchu
na drogach (ON/OFF);
❒REGIONAL MODE programy regionalne (ON/OFF);
❒MP3 DISPLAY (ustawienia wyświetlacza CD MP3);
❒SPEED VOLUME (kontrola automatyczna głośności
w zależności od prędkości samochodu);
❒RADIO ON VOLUME
(aktywacja/dezaktywacja
ograniczeń głośności radia);
❒SPEECH VOLUME(regulacja głośności telefonu)
(dla wersji/rynków, gdzie przewidziano);
❒AUX OFFSET (dostosowanie głośności urządzenia
przenośnego do poziomu głośności innych źródeł)
(dla wersji/rynków, gdzie przewidziano);
❒RADIO OFF (tryb wyłączania);
❒SYSTEM RESET.
Aby wyjść z funkcji Menu, nacisnąć ponownie przycisk MENU.
OSTRZEŻENIE Regulacje AF SWITCHING, TRAFFIC
INFORMATION i REGIONAL MODE możliwe są tylko
w trybie FM.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 236
