Abarth Punto 2020 Návod k použití a údržbě (in Czech)

137
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

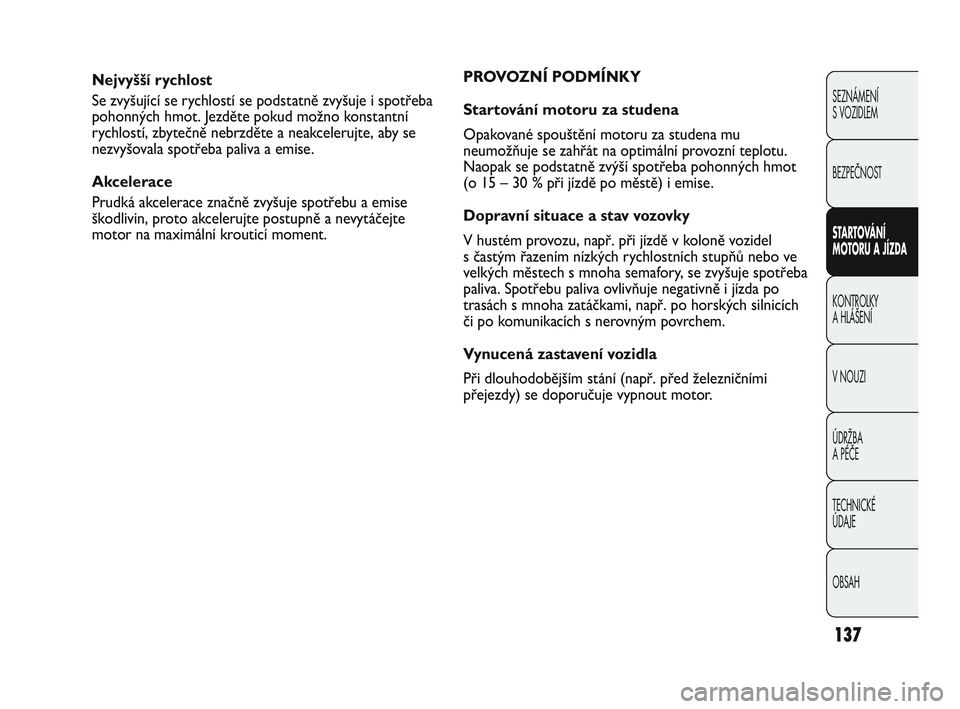

Nejvyšší rychlost
Se zvyšující se rychlostí se podstatně zvyšuje i spotřeba
pohonných hmot. Jezděte pokud možno konstantní
rychlostí, zbytečně nebrzděte a neakcelerujte, aby se
nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudká akcelerace značně zvyšuje spotřebu a emise
škodlivin, proto akcelerujte postupně a nevytáčejte
motor na maximální krouticí moment.PROVOZNÍ PODMÍNKY
Startování motoru za studena
Opakované spouštění motoru za studena mu
neumožňuje se zahřát na optimální provozní teplotu.
Naopak se podstatně zvýší spotřeba pohonných hmot
(o 15 – 30 % při jízdě po městě) i emise.
Dopravní situace a stav vozovky
V hustém provozu, např. při jízdě v koloně vozidel
s častým řazením nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se zvyšuje spotřeba
paliva. Spotřebu paliva ovlivňuje negativně i jízda po
trasách s mnoha zatáčkami, např. po horských silnicích
či po komunikacích s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším stání (např. před železničními
přejezdy) se doporučuje vypnout motor.
131-140 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:48 Pagina 137

138
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných rozměrů jako
pneumatiky dodané s vozem.
V autorizovaných servisech Abarth jsou k dostání
pneumatiky 205/45 R17" – 88Q (M+S) zimního typu
WINTER, které doporučujeme používat při provozování
vozidla převážně na zasněžených vozovkách.
Ohledne typu, tlaku huštění a charakteristik zimních
pneumatik postupujte přesně podle pokynu uvedených
v části „Kola“ v „Technické údaje“.
Sjetím vzorku na hloubku menší než 4 mm se podstatně
omezí výkony zimních pneumatik. V takovém případě je
vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem zimních pneumatik
při jízdě v normálních podmínkách nebo na delší
vzdálenosti po dálnici podávají tyto pneumatiky nižší
výkony než standardní pneumatiky.
Proto je třeba používat zimní pneumatiky pouze
v podmínkách, pro něž byly schváleny.
Se zimními pneumatikami, označenými
písmenem „Q“, se nesmí jezdit rychlostí
vyšší než 160 km/h a samozřejmě při dodržení
Pravidel silničního provozu.
POZOR
UPOZORNĚNÍ Při používání zimních pneumatik
s indexem maximální rychlosti nižším, než je rychlost,
jíž může jet vozidlo (zvýšená o 5 %), je nutno v kabině
v zorném poli řidiče upevnit štítek s údajem o nejvyšší
rychlosti, kterou může vozidlo jet se zimními
pneumatikami, (jak předepisuje příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění je nezbytné, aby
byla všechna kola vozidla osazená stejnými pneumatikami
(stejné značky a profilu).
Nezapomínejte, že není vhodné zaměňovat směr otáčení
pneumatik.
131-140 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:48 Pagina 138

139
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SNĚHOVÉ ŘETĚZY
Použití sněhových řetězů je upraveno zákony
příslušného státu. Sněhové řetězy je nutno nasadit
pouze na pneumatiky předních (hnacích) kol.
Doporučujeme použít sněhové řetězy z nabídky
příslušenství Lineaccessori Abarth. Po ujetí několika
desítek metrů s nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
UPOZORNĚNÍ Při nasazených sněhových řetězech
pracujte s pedálem plynu velmi citlivě a prokluzování
hnacích kol omezte na minimum, protože jinak by mohlo
dojít k přetržení řetězů, poškození karosérie
a mechanických komponentů.
UPOZORNĚNÍ Používejte sněhové řetězy o rozměru
7 mm.Na pneumatiku 215/45 R17"–91Y nelze
nasadit sněhový řetěz.
POZOR
S nasazenými sněhovými řetězy jezděte
pomalu, nanejvýš rychlostí 50 km/h.
Vyhýbejte se výmolům, výstupkům
a obrubníkům. Nejezděte s nasazenými
řetězy dlouhé úseky po nezasněžené
vozovce, aby se nepoškodilo vozidlo ani povrch
vozovky.
POZOR
131-140 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:48 Pagina 139

140
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
❒gumičky stíračů předního skla a předních světlometů
posypte mastkem a odklopte je od skel;
❒pootevřete okna;
❒přikryjte vozidlo plachtou z tkaniny nebo
děrovaného plastu. Nepoužívejte plachtu z plastu
bez otvorů, protože neumožňuje odpařování
vlhkosti z povrchu vozu;
❒nahustěte pneumatiky na tlak o 0,5 bar vyšší, než
je normálně předepsaná hodnota, kontrolujte
pravidelně tlak v pneumatikách;
❒po odpojení akumulátoru od elektrické soustavy
vozidla kontrolujte stav jeho nabití jednou za
30 dnů; jakmile bude optický ukazatel tmavý bez
středové zelené oblasti, dobijte jej;
❒nevypouštějte chladicí soustavu motoru.
UPOZORNĚNÍ Pokud je vůz vybaven alarmem,
deaktivujte alarm dálkovým ovladačem.
DLOUHODOBÉ ODSTAVENÍ
VOZIDLA
Jestliže má být vůz odstaven na dobu delší než jeden
měsíc, doporučujeme učinit následující opatření:
❒Odstavte vozidlo v krytém, suchém a pokud možno
větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená parkovací brzda;
❒odpojte kabel od minusového pólu akumulátoru
a zkontrolujte jeho nabití. Při odstavení vozidla na
dlouhou dobu je nutno tuto kontrolu provést
jednou za tři měsíce. Akumulátor dobijte, když je
její optický indikátor tmavý, bez zeleného středu;
❒nalakované díly očistěte a ošetřete konzervačními
přípravky;
❒lesklé kovové díly vozidla očistěte a ošetřete
speciálními přípravky, které jsou běžně k dostání;
131-140 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:48 Pagina 140

141

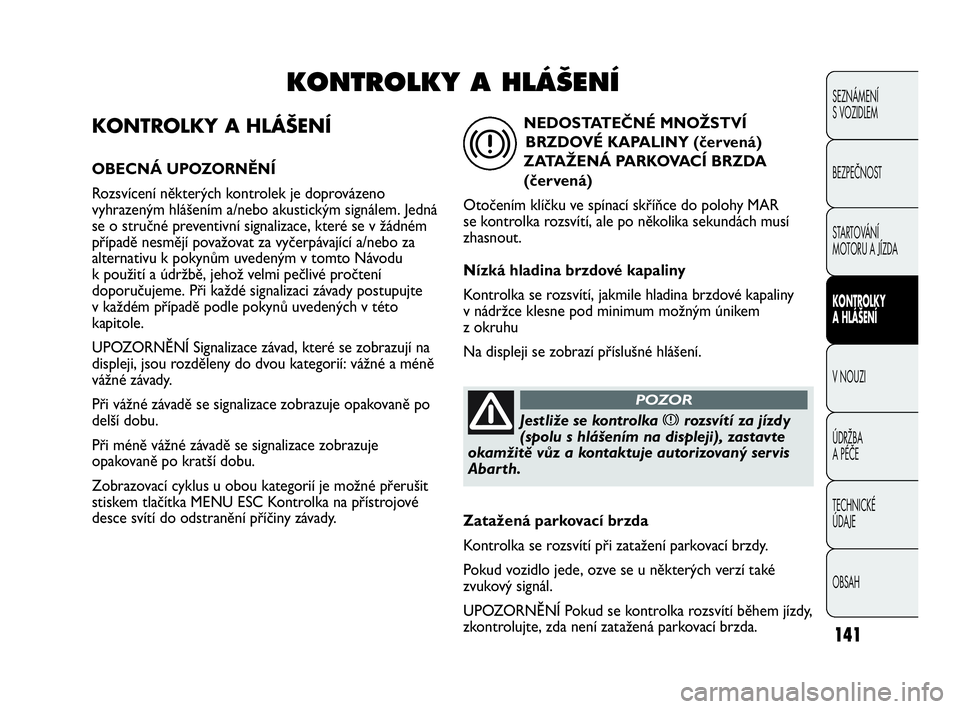

KONTROLKY A HLÁŠENÍ
OBECNÁ UPOZORNĚNÍ
Rozsvícení některých kontrolek je doprovázeno
vyhrazeným hlášením a/nebo akustickým signálem. Jedná
se o stručné preventivní signalizace, které se v žádném
případě nesmějí považovat za vyčerpávající a/nebo za
alternativu k pokynům uvedeným v tomto Návodu
k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte
v každém případě podle pokynů uvedených v této
kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na
displeji, jsou rozděleny do dvou kategorií: vážné a méně
vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po
delší dobu.
Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu.
Zobrazovací cyklus u obou kategorií je možné přerušit
stiskem tlačítka MENU ESC Kontrolka na přístrojové
desce svítí do odstranění příčiny závady.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
KONTROLKY A HLÁ·ENÍ
Jestliže se kontrolka xrozsvítí za jízdy
(spolu s hlášením na displeji), zastavte
okamžitě vůz a kontaktuje autorizovaný servis
Abarth.
POZOR
NEDOSTATEČNÉ MNOŽSTVÍ
BRZDOVÉ KAPALINY (červená)
ZATAŽENÁ PARKOVACÍ BRZDA
(červená)
Otočením klíčku ve spínací skříňce do polohy MAR
se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Nízká hladina brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny
v nádržce klesne pod minimum možným únikem
z okruhu
Na displeji se zobrazí příslušné hlášení.
x
Zatažená parkovací brzda
Kontrolka se rozsvítí při zatažení parkovací brzdy.
Pokud vozidlo jede, ozve se u některých verzí také
zvukový signál.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí během jízdy,
zkontrolujte, zda není zatažená parkovací brzda.
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 141

142
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ZÁVADA SYSTÉMU ABS (žlutá)
Při otočení klíčkem do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale
po několika sekundách musí zhasnout
Kontrolka se rozsvítí, jakmile přestane být soustava
funkční nebo není k dispozici. V takovém případě je
brzdová soustava nadále účinná, ale bez výkonů, které
poskytuje ABS. Opatrně pokračujte v jízdě a co nejdříve
se obraťte na autorizovaný servis Abarth.
Na displeji se zobrazí příslušné hlášení.
>
ZÁVADA EBD
(červená/žlutá)
Jakmile se za chodu motoru
současně rozsvítí kontrolky
x
a >, znamená to závadu nebo výpadek systému EBD.
V takovém případě může při prudkém zabrzdění dojít
k předčasnému zablokování zadních kol a případně
i ke smyku. Pokračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Abarth a nechejte
soustavu zkontrolovat.
Na displeji se zobrazí příslušné hlášení.
> x
PORUCHA SYSTÉMU ESP (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Závada systému ESP-ASR
Pokud kontrolka nezhasne nebo zůstane svítit během
jízdy, jde o závadu systému ESP-ASR. Vyhledejte
co nejdříve autorizovaný servis Abarth.
Na displeji se zobrazí vyhrazené hlášení.
Pozn.: Blikání kontrolky za jízdy signalizuje zásah
systému ESP.
Závada systému HILL HOLDER
(u příslušné verze vozidla)
Rozsvícení kontrolky signalizuje závadu systému Hill
Holder. Vyhledejte co nejdříve autorizovaný servis
Abarth.
Na displeji se zobrazí vyhrazené hlášení.
á
PORUCHA AIRBAGŮ (červená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
Na displeji se zobrazí příslušné hlášení.
¬
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 142

143
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
NEZAPNUTÉ BEZPEČNOSTNÍ
PÁSY (červená)
Při stojícím vozidle se kontrolka rozsvítí trvale
při nesprávném zapnutí bezpečnostního pásu
řidiče.
Při jedoucím vozidle blikání kontrolky a zvuková výstraha
signalizují nesprávné zapnutí bezpečnostních pásů
předních sedadel.
<
Jestliže se při otočení klíčku v zapalování
na MAR kontrolka ¬nerozsvítí nebo se
rozsvítí za jízdy, je možné, že je v některém ze
zádržných systémů závada. Airbagy nebo
předpínače by se nemusely při nehodě aktivovat
nebo by se v omezeném počtu případů mohly
aktivovat chybně. Než budete pokračovat v jízdě,
kontaktujte autorizovaný servis Abarth a nechejte
systém bez prodlení zkontrolovat .
POZOR
Závadu kontrolky ¬(kontrolka nesvítí)
signalizuje i blikání (delší než 4 sekundy)
kontrolky “vypnutého čelního airbagu
spolucestujícího.
POZOR
Kontrolka “signalizuje i případné
abnormality kontrolky ¬. Tento stav
systém signalizuje blikáním kontrolky “i déle
než 4 sekundy. V takovém případě by kontrolka
¬nemusela signalizovat případné závady
zádržných systémů. Než budete pokračovat
v jízdě, kontaktujte autorizovaný servis Abar th
a nechejte systém bez prodlení zkontrolovat .
POZOR
VYPNUTÍ AIRBAGU
SPOLUCESTUJÍCÍHO (žlutá)
Kontrolka
“se rozsvítí při vypnutí čelního
airbagu spolucestujícího.
Jsou-li čelní airbagy spolujezdce v pohotovostním stavu,
otočením klíčku do polohy MAR se kontrolka
“rozsvítí
na cca 4 sekundy a další 4 sekundy bliká; poté musí
zhasnout.
“
Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder)
lze vypnout pouze v autorizovaném servisu Abarth.
Opětovná aktivace systému je možná prostřednictvím
menu setup.
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 143

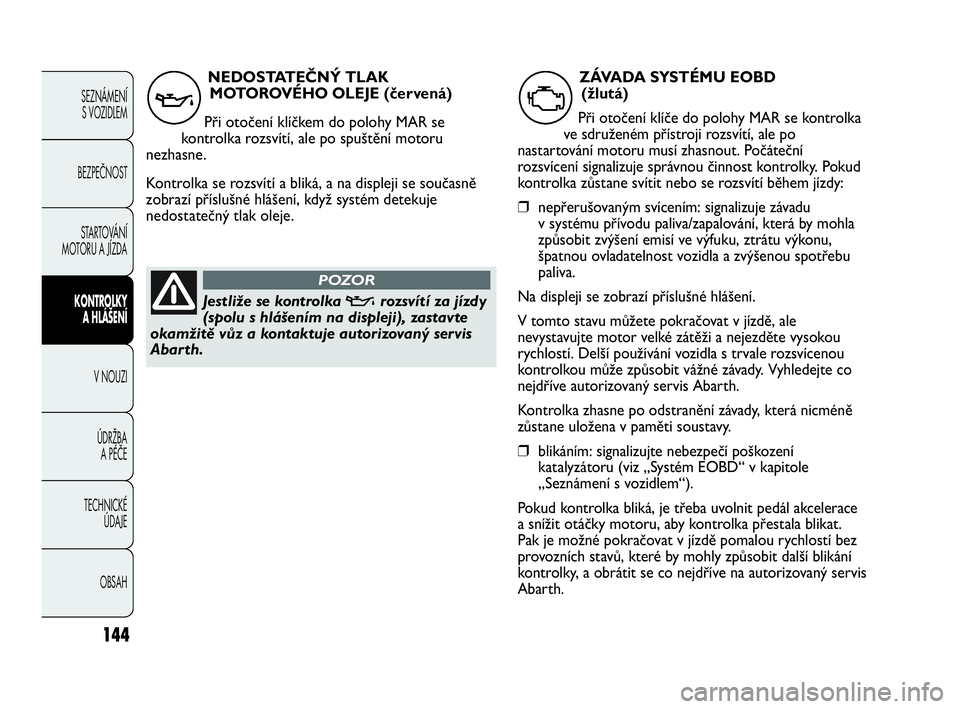

144
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE (červená)
Při otočení klíčkem do polohy MAR se
kontrolka rozsvítí, ale po spuštění motoru
nezhasne.
Kontrolka se rozsvítí a bliká, a na displeji se současně
zobrazí příslušné hlášení, když systém detekuje
nedostatečný tlak oleje.
v
Jestliže se kontrolka vrozsvítí za jízdy
(spolu s hlášením na displeji), zastavte
okamžitě vůz a kontaktuje autorizovaný servis
Abarth.
POZOR
ZÁVADA SYSTÉMU EOBD
(žlutá)
Při otočení klíče do polohy MAR se kontrolka
ve sdruženém přístroji rozsvítí, ale po
nastartování motoru musí zhasnout. Počáteční
rozsvícení signalizuje správnou činnost kontrolky. Pokud
kontrolka zůstane svítit nebo se rozsvítí během jízdy:
❒nepřerušovaným svícením: signalizuje závadu
v systému přívodu paliva/zapalování, která by mohla
způsobit zvýšení emisí ve výfuku, ztrátu výkonu,
špatnou ovladatelnost vozidla a zvýšenou spotřebu
paliva.
Na displeji se zobrazí příslušné hlášení.
V tomto stavu můžete pokračovat v jízdě, ale
nevystavujte motor velké zátěži a nejezděte vysokou
rychlostí. Delší používání vozidla s trvale rozsvícenou
kontrolkou může způsobit vážné závady. Vyhledejte co
nejdříve autorizovaný servis Abarth.
Kontrolka zhasne po odstranění závady, která nicméně
zůstane uložena v paměti soustavy.
❒blikáním: signalizujte nebezpečí poškození
katalyzátoru (viz „Systém EOBD“ v kapitole
„Seznámení s vozidlem“).
Pokud kontrolka bliká, je třeba uvolnit pedál akcelerace
a snížit otáčky motoru, aby kontrolka přestala blikat.
Pak je možné pokračovat v jízdě pomalou rychlostí bez
provozních stavů, které by mohly způsobit další blikání
kontrolky, a obrátit se co nejdříve na autorizovaný servis
Abarth.
U
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 144

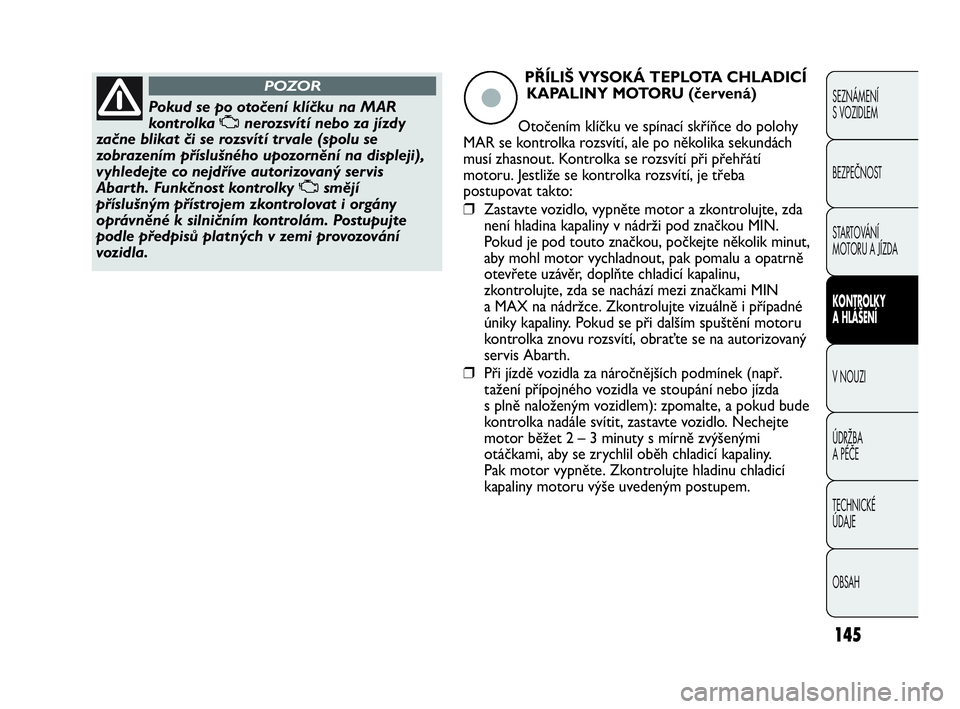

145
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Pokud se po otočení klíčku na MAR
kontrolka Unerozsvítí nebo za jízdy
začne blikat či se rozsvítí trvale (spolu se
zobrazením příslušného upozornění na displeji),
vyhledejte co nejdříve autorizovaný servis
Abarth. Funkčnost kontrolky Usmějí
příslušným přístrojem zkontrolovat i orgány
oprávněné k silničním kontrolám. Postupujte
podle předpisů platných v zemi provozování
vozidla.
POZORPŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU (červená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout. Kontrolka se rozsvítí při přehřátí
motoru. Jestliže se kontrolka rozsvítí, je třeba
postupovat takto:
❒Zastavte vozidlo, vypněte motor a zkontrolujte, zda
není hladina kapaliny v nádrži pod značkou MIN.
Pokud je pod touto značkou, počkejte několik minut,
aby mohl motor vychladnout, pak pomalu a opatrně
otevřete uzávěr, doplňte chladicí kapalinu,
zkontrolujte, zda se nachází mezi značkami MIN
a MAX na nádržce. Zkontrolujte vizuálně i případné
úniky kapaliny. Pokud se při dalším spuštění motoru
kontrolka znovu rozsvítí, obraťte se na autorizovaný
servis Abarth.
❒Při jízdě vozidla za náročnějších podmínek (např.
tažení přípojného vozidla ve stoupání nebo jízda
s plně naloženým vozidlem): zpomalte, a pokud bude
kontrolka nadále svítit, zastavte vozidlo. Nechejte
motor běžet 2 – 3 minuty s mírně zvýšenými
otáčkami, aby se zrychlil oběh chladicí kapaliny.
Pak motor vypněte. Zkontrolujte hladinu chladicí
kapaliny motoru výše uvedeným postupem.
ç
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 145

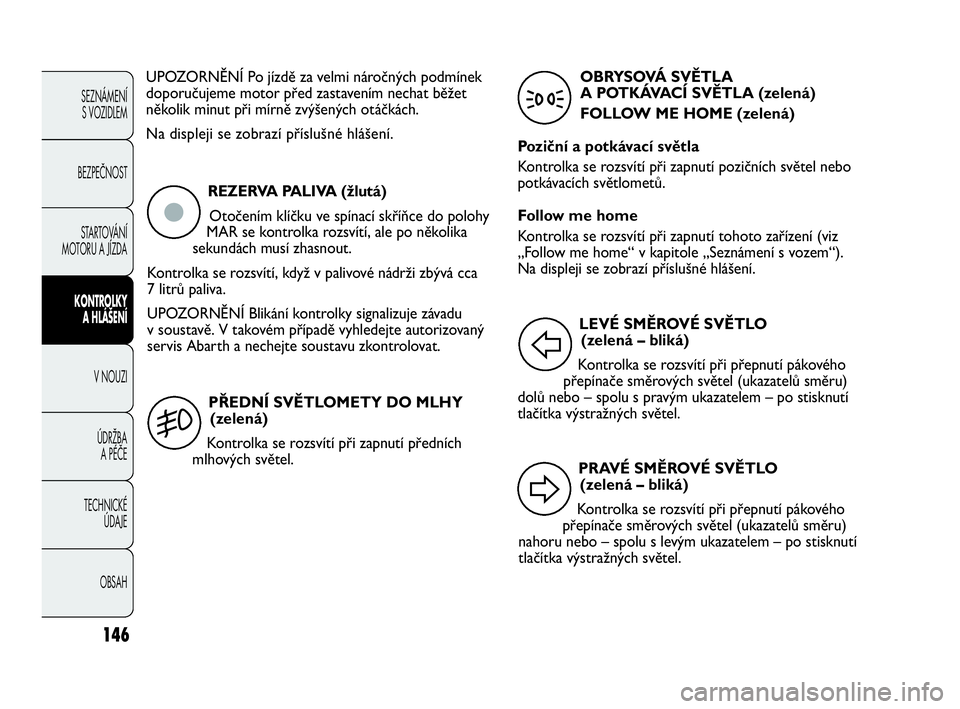

146
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek
doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
Na displeji se zobrazí příslušné hlášení.
REZERVA PALIVA (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se rozsvítí, když v palivové nádrži zbývá cca
7 litrů paliva.
UPOZORNĚNÍ Blikání kontrolky signalizuje závadu
v soustavě. V takovém případě vyhledejte autorizovaný
servis Abarth a nechejte soustavu zkontrolovat.
ç
PŘEDNÍ SVĚTLOMETY DO MLHY
(zelená)
Kontrolka se rozsvítí při zapnutí předních
mlhových světel.
5
OBRYSOVÁ SVĚTLA
A POTKÁVACÍ SVĚTLA (zelená)
FOLLOW ME HOME (zelená)
Poziční a potkávací světla
Kontrolka se rozsvítí při zapnutí pozičních světel nebo
potkávacích světlometů.
Follow me home
Kontrolka se rozsvítí při zapnutí tohoto zařízení (viz
„Follow me home“ v kapitole „Seznámení s vozem“).
Na displeji se zobrazí příslušné hlášení.
3
PRAVÉ SMĚROVÉ SVĚTLO
(zelená – bliká)
Kontrolka se rozsvítí při přepnutí pákového
přepínače směrových světel (ukazatelů směru)
nahoru nebo – spolu s levým ukazatelem – po stisknutí
tlačítka výstražných světel.
D
LEVÉ SMĚROVÉ SVĚTLO
(zelená – bliká)
Kontrolka se rozsvítí při přepnutí pákového
přepínače směrových světel (ukazatelů směru)
dolů nebo – spolu s pravým ukazatelem – po stisknutí
tlačítka výstražných světel.
F
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 146
