Abarth Punto 2020 Návod k použití a údržbě (in Czech)

167
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

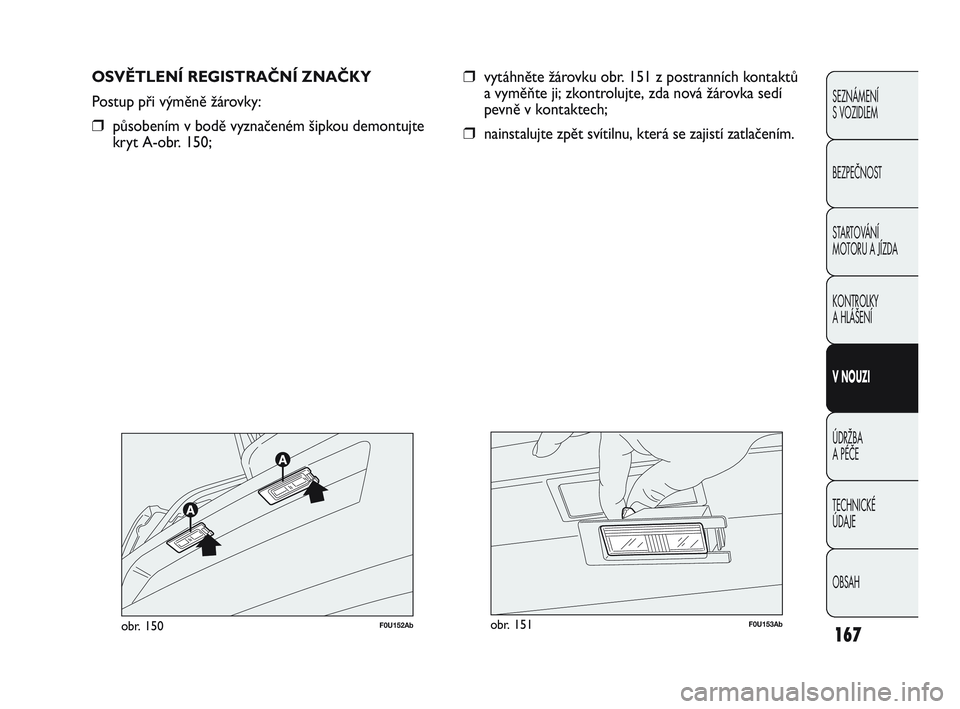

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❒působením v bodě vyznačeném šipkou demontujte
kryt A-obr. 150;
❒vytáhněte žárovku obr. 151 z postranních kontaktů
a vyměňte ji; zkontrolujte, zda nová žárovka sedí
pevně v kontaktech;
❒nainstalujte zpět svítilnu, která se zajistí zatlačením.
F0U152Abobr. 150F0U153Abobr. 151
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 167

168
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U154Abobr. 152

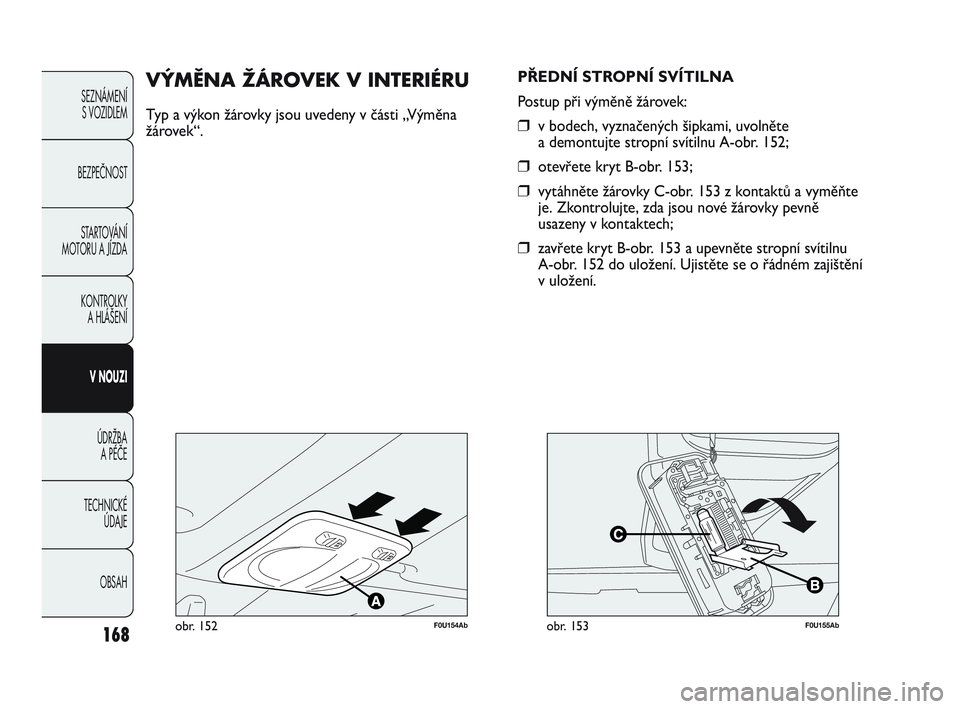

VÝMĚNA ŽÁROVEK V INTERIÉRU
Typ a výkon žárovky jsou uvedeny v části „Výměna
žárovek“.PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovek:❒v bodech, vyznačených šipkami, uvolněte
a demontujte stropní svítilnu A-obr. 152;
❒otevřete kryt B-obr. 153;
❒vytáhněte žárovky C-obr. 153 z kontaktů a vyměňte
je. Zkontrolujte, zda jsou nové žárovky pevně
usazeny v kontaktech;
❒zavřete kryt B-obr. 153 a upevněte stropní svítilnu
A-obr. 152 do uložení. Ujistěte se o řádném zajištění
v uložení.
F0U155Abobr. 153
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 168

169
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U156Abobr. 154
SVÍTIDLO V ZAVAZADLOVÉM PROSTORU
obr. 154
Postup při výměně žárovky:
❒otevřete víko zavazadlového prostoru;
❒vypáčte svítilnu A působením v bodě označeném
šipkou;
❒otevřete kryt B a vyměňte žárovku vloženou
zatlačením;
❒přiklopte kryt žárovky B na prosvětlovací kryt;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.
F0U159Abobr. 155
VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistka je ochranný prvek elektrického rozvodu, který
zaúčinkuje při závadě nebo nevhodném zásahu do
rozvodu.
Jakmile přestane fungovat nějaké zařízení, zkontrolujte
příslušnou pojistku: vodicí prvek A-obr. 155 nesmí být
přerušen. Pokud je přerušený, je třeba vyměnit
přepálenou pojistku za novou se stejnou jmenovitou
proudovou hodnotou (stejné barvy).
B Neporušená pojistka.
C pojistka s přerušeným vodicím prvkem.
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 169

170
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nikdy nenahrazujte poškozenou pojistku
kovovými dráty nebo jiným podobným
materiálem.
Pokud se pojistka opět spálí, obraťte se
na autorizovaný servis Abarth.
POZOR
Nikdy nevyměňujte žárovku za jinou
s vyšší intenzitou proudu (A);
NEBEZPEČNÍ POŽÁRU.
POZOR
Pokud se přepálí některá hlavní pojistka
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE),
obraťte se na autorizovaný servis Abarth.
POZOR
Před výměnou žárovky se ujistěte, že jste
vyjmuli klíček ze zapalování a zhasli
a/nebo vypnuli všechny spotřebiče.
POZOR
Pokud hlavní jistič bezpečnostního
systému (airbagů, brzdové soustavy),
hnacího agregátu (motoru, převodovky) nebo
systému řízení zasáhne, vyhledejte autorizovaný
servis Abarth.
POZOR
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 170

171
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U160Abobr. 156
F0U161Abobr. 157
PŘÍSTUP K POJISTKÁM
Pojistky jsou sdruženy do tří pojistkových skříněk;
jedna z nich se nachází pod palubní deskou, druhá
v motorovém prostoru a třetí v zavazadlovém prostoru
(na levé straně).
Pojistková skříňka v palubní desce obr. 157
Pro zpřístupnění pojistkové skříňky v palubní desce je
třeba vyšroubovat šrouby A-obr. 156 a sejmout kryt.
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 171

172
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U162Abobr. 158
F0U163Abobr. 159

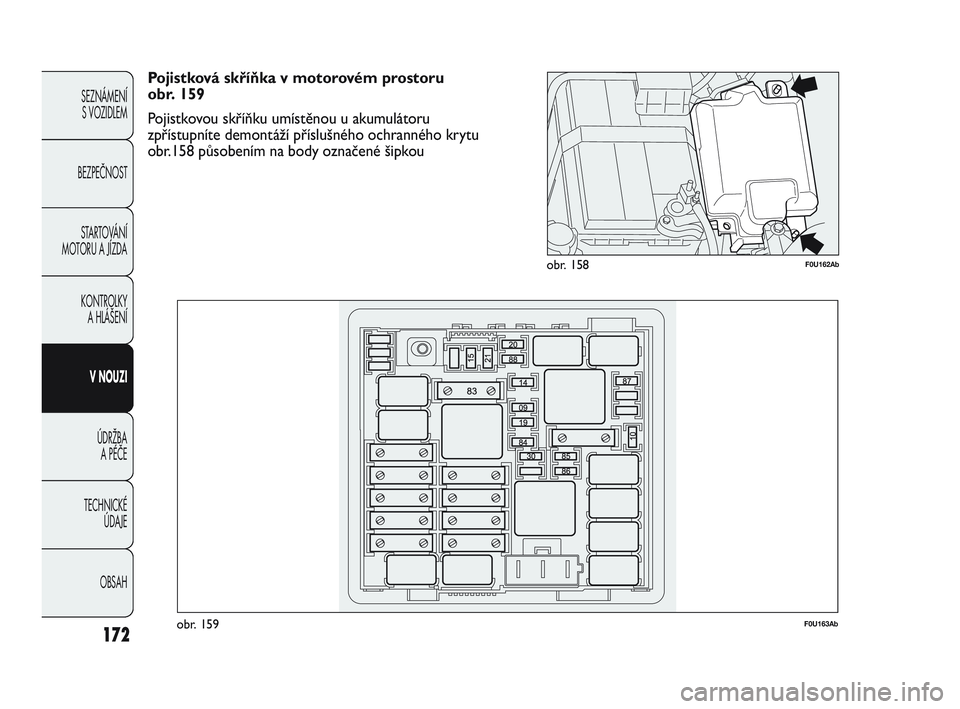

Pojistková skříňka v motorovém prostoru
obr. 159
Pojistkovou skříňku umístěnou u akumulátoru
zpřístupníte demontáží příslušného ochranného krytu
obr.158 působením na body označené šipkou
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 172

173
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U164Abobr. 160
F0U165Abobr. 161

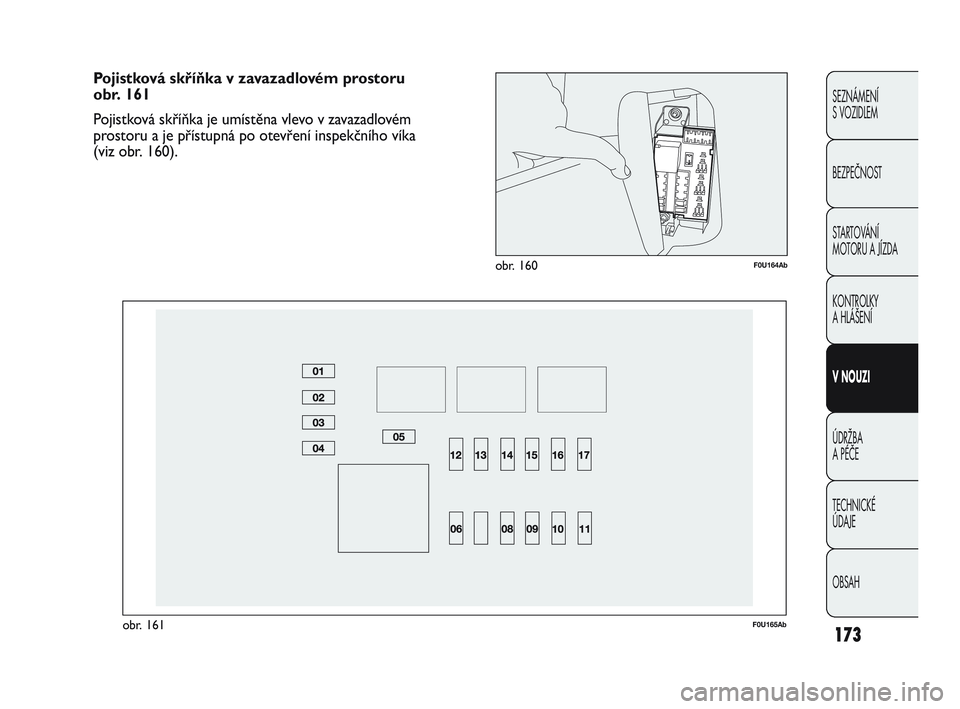

Pojistková skříňka v zavazadlovém prostoru
obr. 161
Pojistková skříňka je umístěna vlevo v zavazadlovém
prostoru a je přístupná po otevření inspekčního víka
(viz obr. 160).
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 173

PŘEHLED POJISTEK
Pojistková skříňka v palubní desce obr. 157
SPOTŘEBIČE POJISTKA AMPÉRY
Pravý potkávací světlomet
Levý potkávací světlomet, regulátor nastavení světlometů
Napájení INT/A cívek relé v pojistkové skříňce v motorovém prostoru
a cívek relé na řídicí jednotce Body Computer.
Stropní svítilna v kabině, v zavazadlovém prostoru, osvětlení skříňky v palubní desce
Plusové napájení akumulátoru pro diagnostickou zásuvku EOBD, řídicí
jednotku automaticky ovládané klimatizace, zvukové výstrahy, autorádio,
řídicí jednotku Blue&Me™
Napájení INT pro přístrojovou desku, spínač na brzdovém pedálu
(spínací kontakt), třetí brzdové světlo
Motorky zamykání/odemykání dveří, motorek zámku dead lock, motor
odemykání víka zavazadlového prostoru.
Elektrické čerpadlo ostřikovače čelního/zadního skla
Motorek elektrického ovládání okna u předních dveří na straně řidiče
Motorek elektrického ovládání okna u předních dveří na straně spolucestujícího
Napájení INT pro osvětlení přístrojové desky, řídicí jednotky detekování tlaku
pneumatik TPMS, elektrické ovládání vnějších zrcátek, řídicí jednotky střešního okna,
infotelematické zásuvky my-port a elektrochromatického vnitřního zrcátka
Přístrojová deska
Napájení INT spínače brzdového pedálu (rozpínací kontakt), spínače spojkového
pedálu, vnitřního topení, řídicí jednotky Blue&Me™, systému přípravy autorádia,
řídicí jednotky voltage stabilizer, světel zpětného pojezdu na nárazníku,
snímače posilovače brzd, cívek relé v pojistkové skříňce motoru
174
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 174

Pojistková skříňka v motorovém prostoru obr. 159
SPOTŘEBIČE POJISTKA AMPÉRY
Audio sestava HI-Fi včetně autorádia, řídicí jednotky a reproduktoru subwoofer
Klakson
Levý a pravý dálkový světlomet
Kompresor klimatizace
Vyhřívané zadní sklo
Elektrické palivové čerpadlo na nádrži
Levé a pravé mlhové světlo
Proudová zásuvka (příprava)
Proudová zásuvka v kabině, zapalovač
Snímač IBS stavu akumulátoru
Rozmrazovací jednotka vnějšího zrcátka na straně řidiče, rozmrazovací
jednotka vnějšího zrcátka na straně spolucestujícího
175
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 175

Pojistková skříňka v zavazadlovém prostoru obr. 161
SPOTŘEBIČE POJISTKA AMPÉRY
Mechanismus elektrického ovládání střešního okna.
Řídicí jednotka výstražného systému
K dispozici
K dispozici
K dispozici
K dispozici
K dispozici
K dispozici
K dispozici
Proudová zásuvka v zavazadlovém prostoru
Řídicí jednotka detekování tlaku v pneumatikách TPMS
K dispozici
K dispozici
Neobsazeno
176
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
–
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 176
