DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení baterie je zde
uveden pouze pro informaci. Doporučujeme nechat
baterii dobít u autorizovaného servisu Abarth.

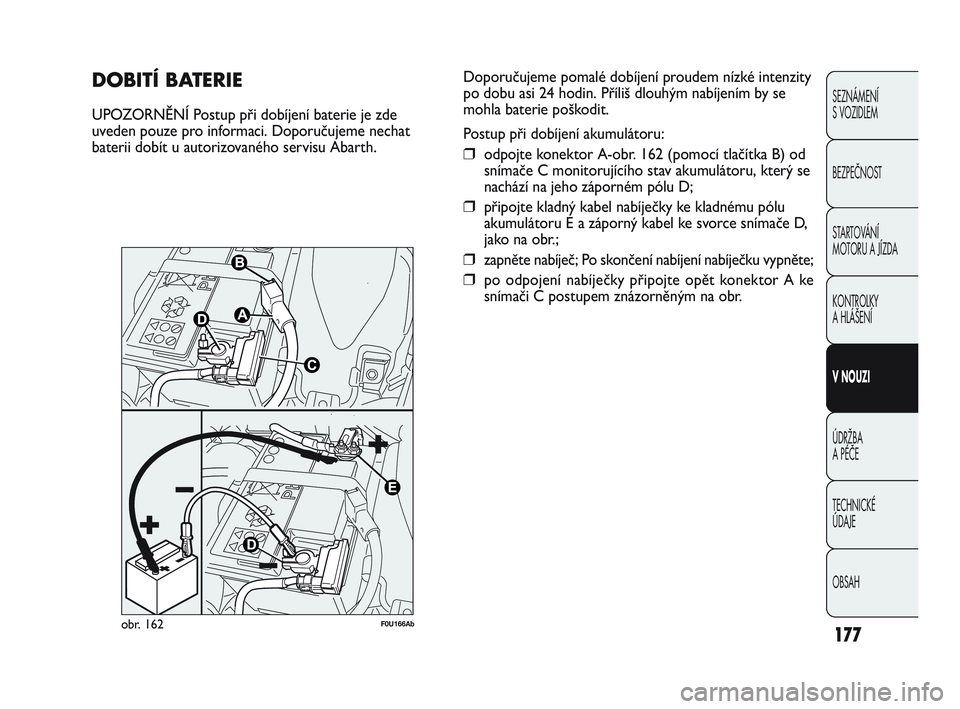

obr. 162F0U166Ab
Doporučujeme pomalé dobíjení proudem nízké intenzity
po dobu asi 24 hodin. Příliš dlouhým nabíjením by se
mohla baterie poškodit.
Postup při dobíjení akumulátoru:
❒odpojte konektor A-obr. 162 (pomocí tlačítka B) od
snímače C monitorujícího stav akumulátoru, který se
nachází na jeho záporném pólu D;
❒připojte kladný kabel nabíječky ke kladnému pólu
akumulátoru E a záporný kabel ke svorce snímače D,
jako na obr.;
❒zapněte nabíječ; Po skončení nabíjení nabíječku vypněte;
❒po odpojení nabíječky připojte opět konektor A ke
snímači C postupem znázorněným na obr.
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 177

178
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Elektrolyt obsažený v akumulátoru je
jedovatá žíravina. Zabraňte zasažení očí
a pokožky. Baterii je nutno dobíjet ve větraném
prostředí v bezpečné vzdálenosti od volného
plamene nebo případných zdrojů jisker.
Nebezpečí výbuchu nebo požáru.
POZOR
Nepokoušejte se nabít zamrznutou
baterii, je třeba ji nejdříve rozmrazit ,
jinak hrozí nebezpečí výbuchu. Při zamrznutí
akumulátoru je třeba jej nejdříve nechat
zkontrolovat odborníkem, zda nejsou poškozené
vnitřní prvky nebo těleso: nebezpečí úniku
jedovaté žíraviny.
POZOR
ZVEDNUTÍ VOZIDLA
V případě, kdy bude nutno vozidlo zvednout, zajeďte do
některého z autorizovaných servisů Abarth, které jsou
vybaveny ramenovými nebo dílenskými zvedáky vozidel.
Vůz je nutno zvednout pouze ze strany. Konce ramen
nebo dílenský zvedák je nutno zasunout v místech

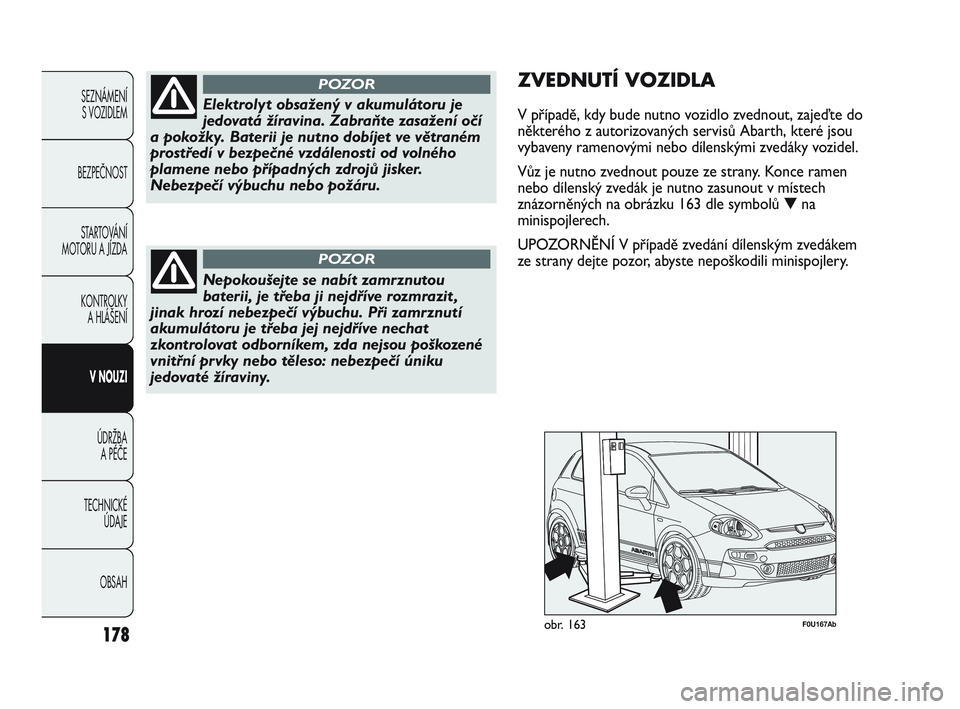

znázorněných na obrázku 163 dle symbolů ▼na
minispojlerech.
UPOZORNĚNÍ V případě zvedání dílenským zvedákem
ze strany dejte pozor, abyste nepoškodili minispojlery.
obr. 163F0U167Ab
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 178

179
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U169Abobr. 165

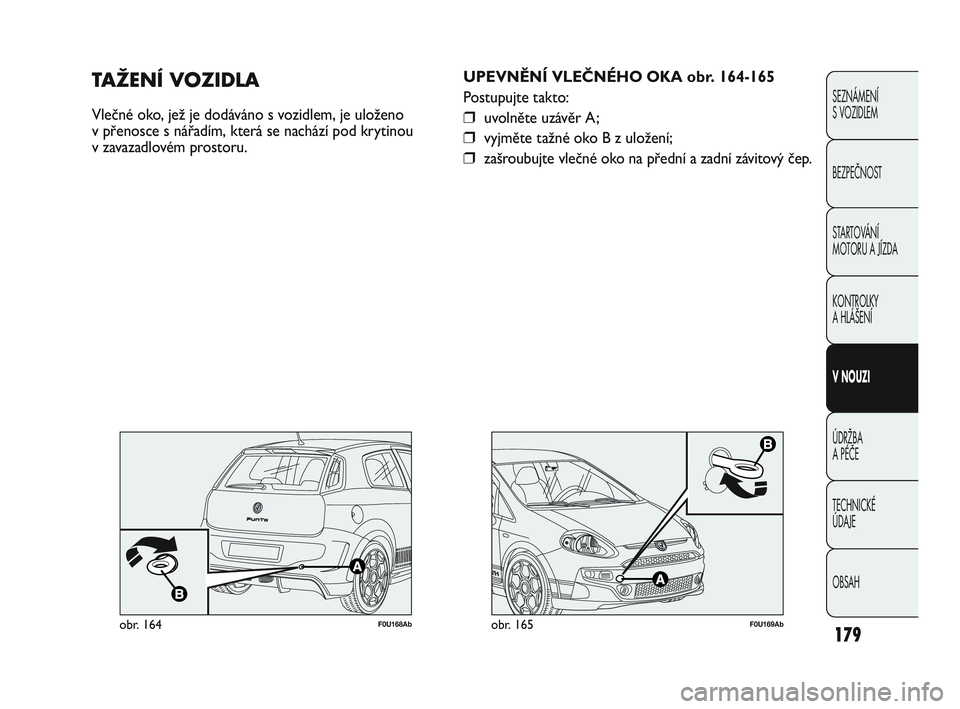

UPEVNĚNÍ VLEČNÉHO OKA obr. 164-165
Postupujte takto:
❒uvolněte uzávěr A;
❒vyjměte tažné oko B z uložení;
❒zašroubujte vlečné oko na přední a zadní závitový čep.
TAŽENÍ VOZIDLA
Vlečné oko, jež je dodáváno s vozidlem, je uloženo
v přenosce s nářadím, která se nachází pod krytinou
v zavazadlovém prostoru.
obr. 164F0U168Ab
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 179

180
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

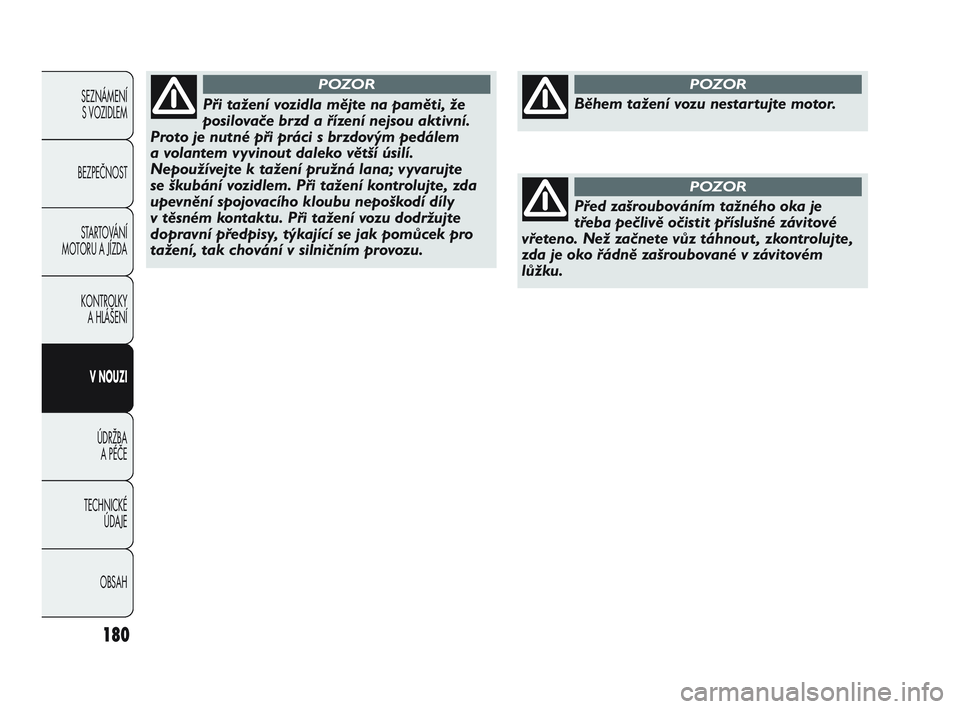

Při tažení vozidla mějte na paměti, že
posilovače brzd a řízení nejsou aktivní.
Proto je nutné při práci s brzdovým pedálem
a volantem vyvinout daleko větší úsilí.
Nepoužívejte k tažení pružná lana; vyvarujte
se škubání vozidlem. Při tažení kontrolujte, zda
upevnění spojovacího kloubu nepoškodí díly
v těsném kontaktu. Při tažení vozu dodržujte
dopravní předpisy, týkající se jak pomůcek pro
tažení, tak chování v silničním provozu.
POZOR
Před zašroubováním tažného oka je
třeba pečlivě očistit příslušné závitové
vřeteno. Než začnete vůz táhnout , zkontrolujte,
zda je oko řádně zašroubované v závitovém
lůžku.
POZOR
Během tažení vozu nestartujte motor.
POZOR
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 180

181
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Než začnete vozidlo táhnout , vypněte
zámek řízení (viz bod „Spínací skříňka
zapalování“ v kapitole „Seznámení s vozidlem“).
Při tažení vozidla mějte na paměti, že posilovače
brzd a řízení nejsou aktivní. Proto je nutné při
práci s brzdovým pedálem a volantem vyvinout
daleko větší úsilí. Nepoužívejte k tažení pružná
lana; vyvarujte se škubání vozidlem. Při tažení
kontrolujte, zda upevnění spojovacího kloubu
nepoškodí díly v těsném kontaktu. Při tažení
vozu je nutné respektovat specifické dopravní
předpisy, týkající se jednak pomůcek pro tažení,
a jednak chování při tažení.
POZOR
Přední a zadní tažné oko se smějí
používat pouze k tažení vozu po silnici.
Povoleno je vlečení/tažení pouze pro krátké jízdy
za použití zařízení odpovídajícího pravidlům
silničního provozu (pevná tyč), pro manévry
s vozidlem při přípravě na vlečení/tažení nebo
přepravě odtahovým vozidlem. Háky se
NESMĚJÍ používat pro tažení vozidla mimo
vozovku nebo v přítomnosti překážek a/nebo
pro tažení lany či jinými nepevnými prostředky.
Při dodržení výše uvedených podmínek je nutno
při tažení postupovat tak, aby se obě vozidla
(táhnoucí i vlečené) nacházela pokud možno
ve stejné podélné ose.
POZOR
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 181

Nepotištěná stránka
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 182

183
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

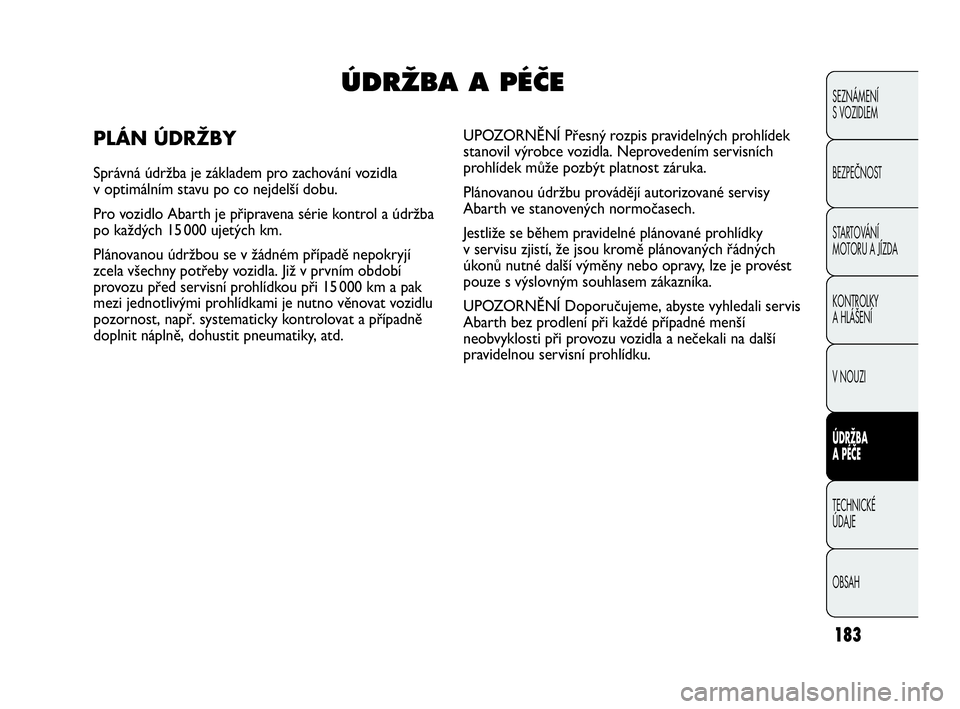

ÚDRÎBA A PÉâE
