Abarth Punto 2021 Drift- och underhållshandbok (in Swedish)

157
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Tala alltid om att däcket reparerats med
snabbreparationssatsen. Överlämna
broschyren till personalen som ska hantera
däcket som behandlats med reparationssatsen.
OBSERVERA!

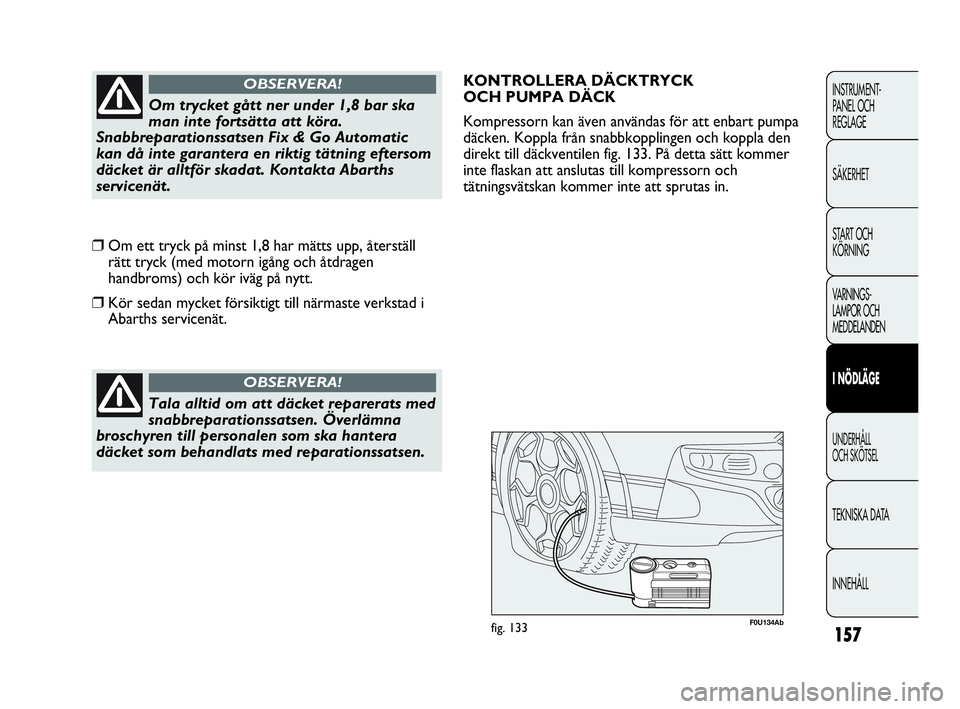

KONTROLLERA DÄCKTRYCK
OCH PUMPA DÄCK
Kompressorn kan även användas för att enbart pumpa
däcken. Koppla från snabbkopplingen och koppla den
direkt till däckventilen fig. 133. På detta sätt kommer
inte flaskan att anslutas till kompressorn och
tätningsvätskan kommer inte att sprutas in.
F0U134Abfig. 133
Om trycket gått ner under 1,8 bar ska
man inte fortsätta att köra.
Snabbreparationssatsen Fix & Go Automatic
kan då inte garantera en riktig tätning eftersom
däcket är alltför skadat. Kontakta Abarths
servicenät.
OBSERVERA!
❒Om ett tryck på minst 1,8 har mätts upp, återställ
rätt tryck (med motorn igång och åtdragen
handbroms) och kör iväg på nytt.
❒Kör sedan mycket försiktigt till närmaste verkstad i
Abarths servicenät.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 157

158
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
BYTA EN LAMPA
ALLMÄN INFORMATION
❒När en lampa inte fungerar ska du kontrollera att
säkringen är hel innan du byter ut den. För
placeringen av säkringarna, se avsnittet “Byta
säkringar” i detta kapitel.
❒Före ett byte av lampan, kontrollera att respektive
kontakter inte är oxiderade.
❒Trasiga lampor ska bytas ut mot en annan av samma
typ och effekt.
❒Efter ett byte av en strålkastarlampa, kontrollera
alltid strålkastarinställningen av säkerhetsskäl.
Ändringar eller reparationer på
elanläggningen (elektroniska
styrenheter) som utförs på ett felaktigt sätt,
utan hänsyn till anläggningens tekniska
egenskaper, kan leda till funktionsfel med
brandrisk.
OBSERVERA!
De halogena lamporna innehåller
trycksatt gas. Om de går sönder kan
glasskärvor spridas.
OBSERVERA!
F0U135Abfig. 134

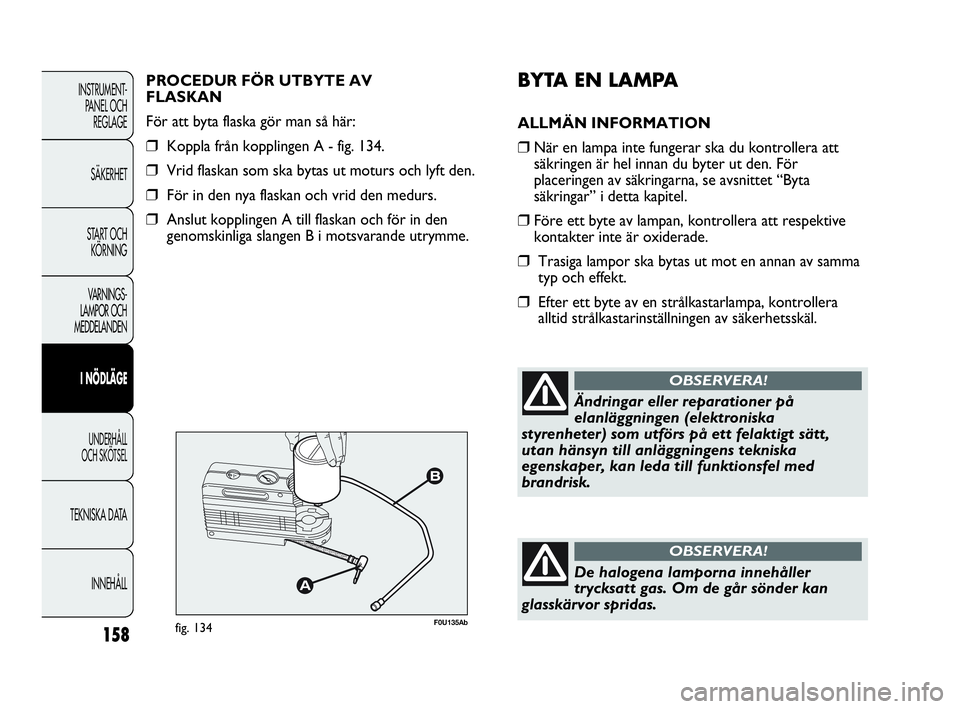

PROCEDUR FÖR UTBYTE AV
FLASKAN
För att byta flaska gör man så här:
❒Koppla från kopplingen A - fig. 134.
❒Vrid flaskan som ska bytas ut moturs och lyft den.
❒För in den nya flaskan och vrid den medurs.
❒Anslut kopplingen A till flaskan och för in den
genomskinliga slangen B i motsvarande utrymme.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 158

159
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
De halogena lamporna ska hanteras
genom att endast vidröra metalldelen.
Om den genomskinliga glödlampskolven
kommer i kontakt med fingrarna kan detta
påverka ljusstyrkan och även själva lampans
hållbarhet. Vid en oavsiktlig kontakt, ska du
gnida glödlampan med en trasa som fuktats med
alkohol och låta den torka.
fig. 135F0U137Ab
OBSERVERA! Det kan bildas en tunn hinna med imma
på insidan av strålkastarna. Det är inget fel utan är ett
naturligt fenomen pga. låg temperatur och luftfuktighet.
Imman kommer att försvinna när strålkastarna tänds.
Om det finns droppar inuti strålkastaren betyder det att
vatten har trängt in. Kontakta Abarths servicenät.

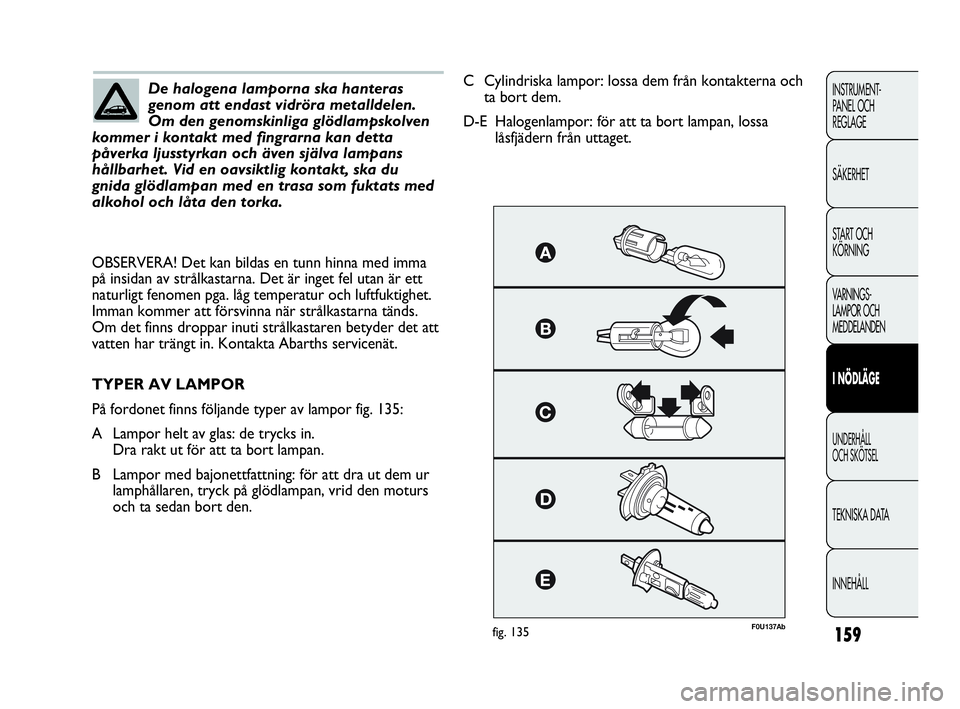

TYPER AV LAMPOR
På fordonet finns följande typer av lampor fig. 135:
A Lampor helt av glas: de trycks in.
Dra rakt ut för att ta bort lampan.
B Lampor med bajonettfattning: för att dra ut dem ur
lamphållaren, tryck på glödlampan, vrid den moturs
och ta sedan bort den.C Cylindriska lampor: lossa dem från kontakterna och
ta bort dem.
D-E Halogenlampor: för att ta bort lampan, lossa
låsfjädern från uttaget.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 159

160
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

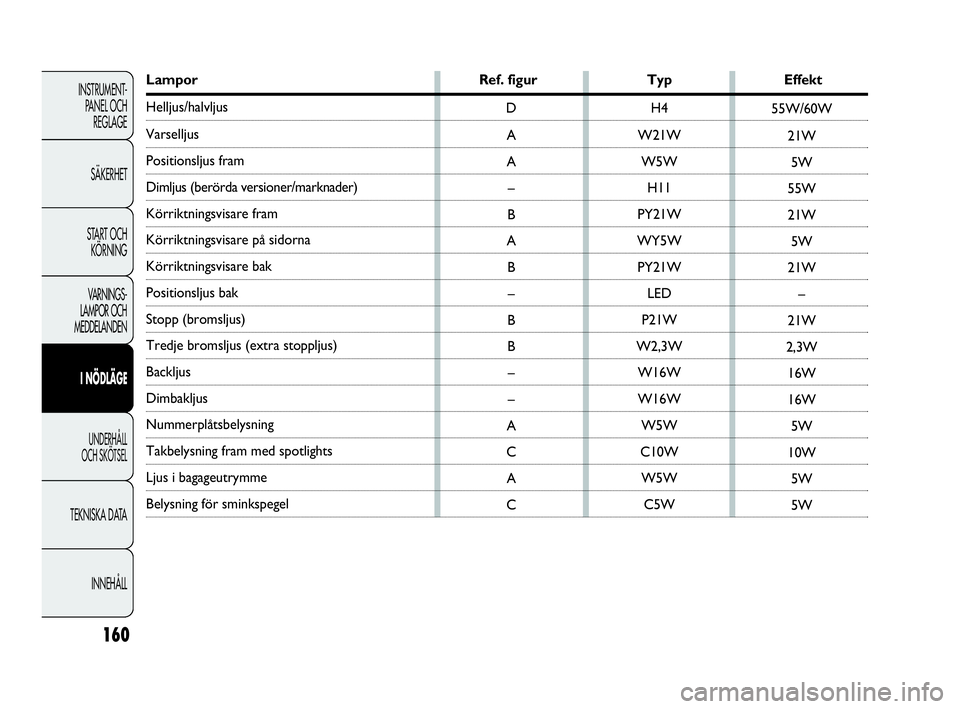

Lampor Ref. figur Typ Effekt
Helljus/halvljus
Varselljus
Positionsljus fram
Dimljus (berörda versioner/marknader)
Körriktningsvisare fram
Körriktningsvisare på sidorna
Körriktningsvisare bak
Positionsljus bak
Stopp (bromsljus)
Tredje bromsljus (extra stoppljus)
Backljus
Dimbakljus
Nummerplåtsbelysning
Takbelysning fram med spotlights
Ljus i bagageutrymme
Belysning för sminkspegelH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 160

161
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U138Abfig. 136F0U139Abfig. 137
VARNING! Bytet av lamporna för körriktningsvisarna
fram, helljus och halvljus kan utföras via motsvarande
åtkomstlucka (se avsnittet “Körriktningsvisare” i detta
kapitel).
POSITIONSLJUS fig. 137
För att byta lampa gör man så här:
❒Ta bort gummihättan genom att dra i fliken.
❒Tryck på flikarna B och dra ut lamphållaren.
❒Dra ut lampan C och byt ut den.
❒Sätt tillbaka lamphållaren och gummipluggen och
kontrollera att de sitter fast ordentligt.
BYTA UTVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se föregående
avsnitt “Byta en lampa”.
STRÅLKASTARENHETER FRAM fig. 136
Lampgrupperna fram omfattar positionsljus, halvljus,
helljus och körriktningsvisare.
Fördelningen av lamporna i strålkastarenheten är
följande:
A Positionsljus
B Varselljus
CKörriktningsvisare (blinkers)
D Helljus/halvljus.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 161

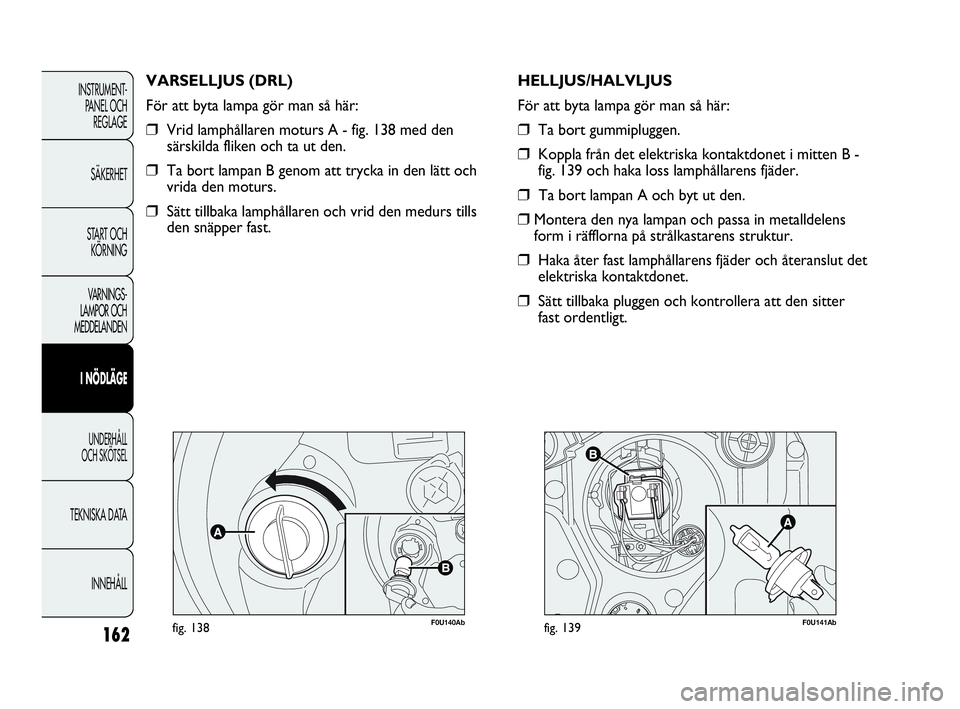

162
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U140Abfig. 138
VARSELLJUS (DRL)
För att byta lampa gör man så här:
❒Vrid lamphållaren moturs A - fig. 138 med den
särskilda fliken och ta ut den.
❒Ta bort lampan B genom att trycka in den lätt och
vrida den moturs.
❒Sätt tillbaka lamphållaren och vrid den medurs tills
den snäpper fast.
F0U141Abfig. 139
HELLJUS/HALVLJUS
För att byta lampa gör man så här:
❒Ta bort gummipluggen.
❒Koppla från det elektriska kontaktdonet i mitten B -
fig. 139 och haka loss lamphållarens fjäder.
❒Ta bort lampan A och byt ut den.
❒Montera den nya lampan och passa in metalldelens
form i räfflorna på strålkastarens struktur.
❒Haka åter fast lamphållarens fjäder och återanslut det
elektriska kontaktdonet.
❒Sätt tillbaka pluggen och kontrollera att den sitter
fast ordentligt.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 162

163
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

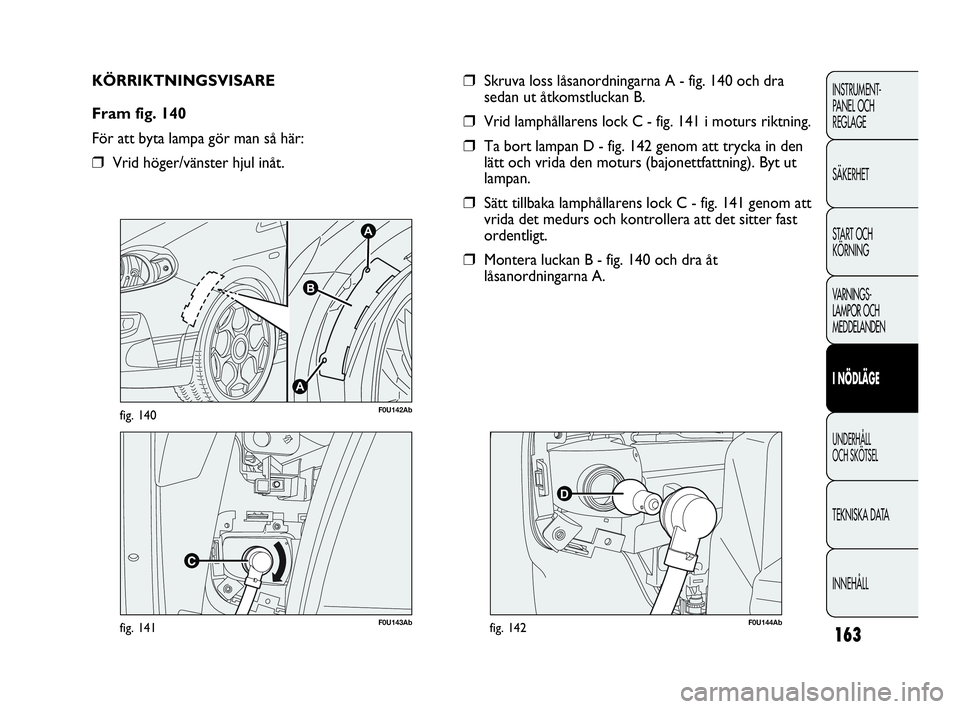

KÖRRIKTNINGSVISARE
Fram fig. 140
För att byta lampa gör man så här:
❒Vrid höger/vänster hjul inåt.
D
F0U144Abfig. 142
❒Skruva loss låsanordningarna A - fig. 140 och dra
sedan ut åtkomstluckan B.
❒Vrid lamphållarens lock C - fig. 141 i moturs riktning.
❒Ta bort lampan D - fig. 142 genom att trycka in den
lätt och vrida den moturs (bajonettfattning). Byt ut
lampan.
❒Sätt tillbaka lamphållarens lock C - fig. 141 genom att
vrida det medurs och kontrollera att det sitter fast
ordentligt.
❒Montera luckan B - fig. 140 och dra åt
låsanordningarna A.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 163

164
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
C
AC
B
C
F0U147Abfig. 144
❒Skruva loss fästskruvarna C och ta bort
strålkastaren.
❒Ta bort lampan A - fig. 145 genom att vrida den
moturs och frånkoppla det elektriska kontaktdonet.
F0U145Abfig. 143

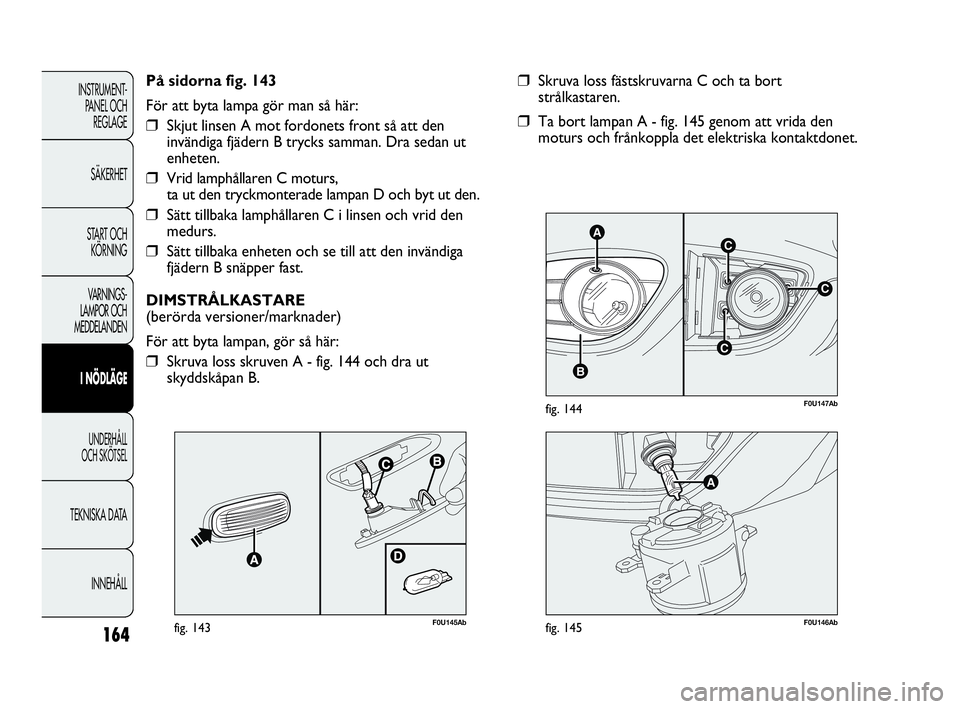

På sidorna fig. 143
För att byta lampa gör man så här:
❒Skjut linsen A mot fordonets front så att den
invändiga fjädern B trycks samman. Dra sedan ut
enheten.
❒Vrid lamphållaren C moturs,
ta ut den tryckmonterade lampan D och byt ut den.
❒Sätt tillbaka lamphållaren C i linsen och vrid den
medurs.
❒Sätt tillbaka enheten och se till att den invändiga
fjädern B snäpper fast.
DIMSTRÅLKASTARE
(berörda versioner/marknader)
För att byta lampan, gör så här:
❒Skruva loss skruven A - fig. 144 och dra ut
skyddskåpan B.
A
F0U146Abfig. 145
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 164

165
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

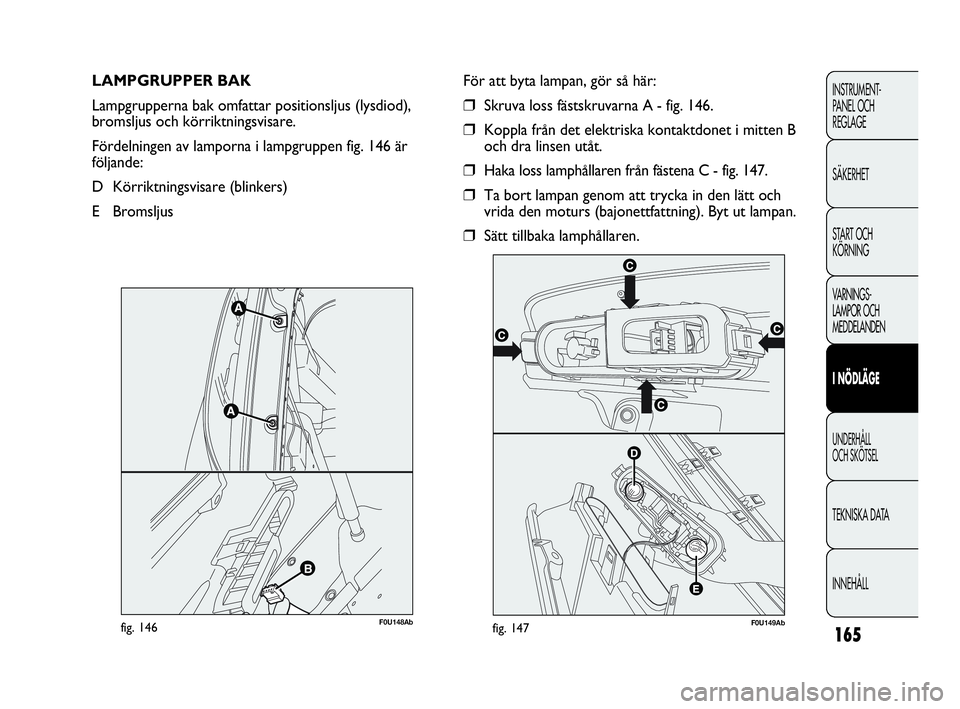

LAMPGRUPPER BAK
Lampgrupperna bak omfattar positionsljus (lysdiod),
bromsljus och körriktningsvisare.
Fördelningen av lamporna i lampgruppen fig. 146 är
följande:
DKörriktningsvisare (blinkers)
E Bromsljus
F0U148Abfig. 146F0U149Abfig. 147
För att byta lampan, gör så här:
❒Skruva loss fästskruvarna A - fig. 146.
❒Koppla från det elektriska kontaktdonet i mitten B
och dra linsen utåt.
❒Haka loss lamphållaren från fästena C - fig. 147.
❒Ta bort lampan genom att trycka in den lätt och
vrida den moturs (bajonettfattning). Byt ut lampan.
❒Sätt tillbaka lamphållaren.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 165

166
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
❒Återanslut det elektriska kontaktdonet. Sätt tillbaka
enheten korrekt i förhållande till karossen och dra
sedan åt fästskruvarna A.
VARNING! För byte av positionsljus med lysdiod,
kontakta Abarths servicenät.

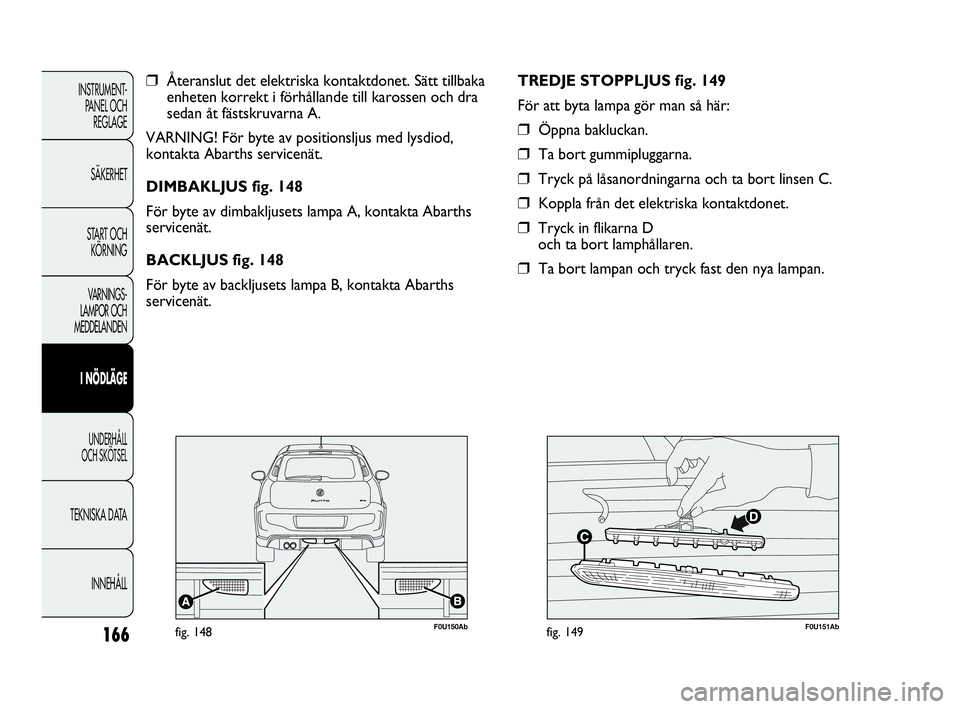

DIMBAKLJUS fig. 148
För byte av dimbakljusets lampa A, kontakta Abarths
servicenät.
BACKLJUS fig. 148
För byte av backljusets lampa B, kontakta Abarths
servicenät.
F0U150Abfig. 148F0U151Abfig. 149
TREDJE STOPPLJUS fig. 149
För att byta lampa gör man så här:
❒Öppna bakluckan.
❒Ta bort gummipluggarna.
❒Tryck på låsanordningarna och ta bort linsen C.
❒Koppla från det elektriska kontaktdonet.
❒Tryck in flikarna D
och ta bort lamphållaren.
❒Ta bort lampan och tryck fast den nya lampan.
151-182SW PUNTO Abarth 1ed 23-07-2012 9:22 Pagina 166
