U moet absoluut aangeven dat de band
is gerepareerd met de snelle
bandenreparatieset. Overhandig de
informatiefolder aan het personeel dat de band
moet repareren die behandeld is met de snelle
bandenreparatieset.
ATTENTIE
ALLEEN VOOR HET CONTROLEREN EN
HERSTELLEN VAN DE SPANNING
De compressor kan ook worden gebruikt voor het
herstellen van de bandenspanning. Maak de
snelkoppeling los en verbind de koppeling direct met het
ventiel van de band fig. 133; op deze manier wordt de
spuitbus niet met de compressor verbonden en wordt
de afdichtvloeistof niet in de band gespoten.
F0U134Abfig. 133
Als de bandenspanning onder 1,8 bar is
gedaald, mag niet verder worden
gereden: de snelle bandenreparatieset Fix&Go
Automatic kan de vereiste wegligging niet
garanderen omdat de band te erg beschadigd is.
Wendt u tot het Abarth Servicenetwerk.
ATTENTIE
❒als een spanning van ten minste 1,8 bar wordt
gemeten, herstel dan de correcte bandenspanning
(met draaiende motor en aangetrokken handrem) en
rijdt verder;
❒rijd zeer voorzichtig naar de dichtstbijzijnde
werkplaats van het Abarth Servicenetwerk.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 157

GLOEILAMP VERVANGEN
ALGEMENE AANWIJZINGEN
❒Als een lamp niet brandt, controleer dan eerst of de
zekering niet doorgebrand is, voordat u de lamp
vervangt: zie voor de plaats van de zekeringen de
paragraaf „Zekeringen vervangen” in dit hoofdstuk;
❒controleer voordat u een lamp vervangt of de
contacten niet zijn geoxideerd;
❒vervang een defecte lamp door een exemplaar van
hetzelfde type en vermogen;
❒als u een gloeilamp in de koplamp hebt vervangen,
controleer dan om veiligheidsredenen altijd of de
afstelling nog goed is.
158
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Modificaties of reparaties aan de
elektrische installatie (elektronische
regeleenheden) die niet correct worden
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische specificaties van
het systeem, kunnen storingen in de werking en
zelfs brand veroorzaken.
ATTENTIE
Halogeenlampen bevatten gas onder
druk. Bij breuk kunnen er glassplinters
wegschieten.
ATTENTIE
F0U135Abfig. 134
PROCEDURE VOOR HET VERVANGEN
VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen van de
spuitbus:
❒maak de koppeling A-fig. 134 los;
❒draai de te vervangen spuitbus linksom en trek de
spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai de spuitbus
rechtsom;
❒sluit de koppeling A aan op de spuitbus en plaats de
doorzichtige vulbuis B in het daarvoor bestemde vak.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 158

159
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERHalogeenlampen mag u uitsluitend
aanraken op het metalen gedeelte. Als
u de bol met uw vingers aanraakt, zal de
lichtopbrengst van de lamp teruglopen en kan
ook de levensduur beperkt worden. Als u de bol
per ongeluk toch hebt aangeraakt, moet u de bol
schoonwrijven met een doekje met alcohol en
daarna laten drogen.
fig. 135F0U137Ab
BELANGRIJK Aan de binnenzijde kan de koplamp een
beetje beslagen zijn: dit duidt niet op een defect, maar is
een natuurlijk verschijnsel dat veroorzaakt wordt door
een lage temperatuur en de luchtvochtigheidsgraad, en
verdwijnt snel als de koplampen worden ingeschakeld.
De aanwezigheid van druppels aan de binnenzijde van de
koplamp duidt daarentegen op het binnendringen van
water: wendt u tot het Abarth Servicenetwerk.
TYPEN GLOEILAMPEN
Op de auto zijn verschillende typen gloeilampen
gemonteerd fig. 135:
A Glasfittinglampen: deze zijn voorzien van een
klemfitting. Verwijder de lamp door de lamp uit de
houder te trekken.
B Gloeilampen met bajonetfitting: verwijder de lamp
uit de houder door hem iets in te drukken en
linksom te draaien.C Buislampen: verwijder de lamp door hem uit de
veercontacten los te maken.
D-E Halogeenlampen: verwijder de lamp door de
borgveer los te haken uit de zitting.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 159

Lampen Figuur Type Vermogen
Grootlicht/Dimlicht
Dagverlichting
Buitenverlichting voor
Mistlampen (voor bepaalde uitvoeringen/markten)
Richtingaanwijzers voor
Flankrichtingaanwijzers
Richtingaanwijzers achter
Achterlichten
Remlichten
Derde remlicht
Achteruitrijverlichting
Mistachterlichten
Kentekenplaatverlichting
Plafondverlichting voor met spotjes
Bagageruimteverlichting
ZonneklepverlichtingH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55 W/60 W
21 W
5 W
55 W
21 W
5 W
21 W
–
21 W
2,3 W
16 W
16 W
5 W
10 W
5 W
5 W
160
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 160

F0U138Abfig. 136F0U139Abfig. 137
BELANGRIJK Voor de vervanging van de lampen van de
richtingaanwijzers voor, het grootlicht en het dimlicht
kan het daarvoor bestemde toegangsklepje worden
gebruikt (zie de paragraaf „Richtingaanwijzers” in dit
hoofdstuk).
BUITENVERLICHTING fig. 137
Gloeilamp vervangen:
❒trek aan de lip voor het verwijderen van de rubber
dop;
❒druk de lippen B naar elkaar en neem de lamphouder
uit;
❒trek de lamp C uit de houder en vervang hem;
❒plaats de lamphouder, monteer de rubber dop en
controleer of de dop goed vastzit (geborgd).

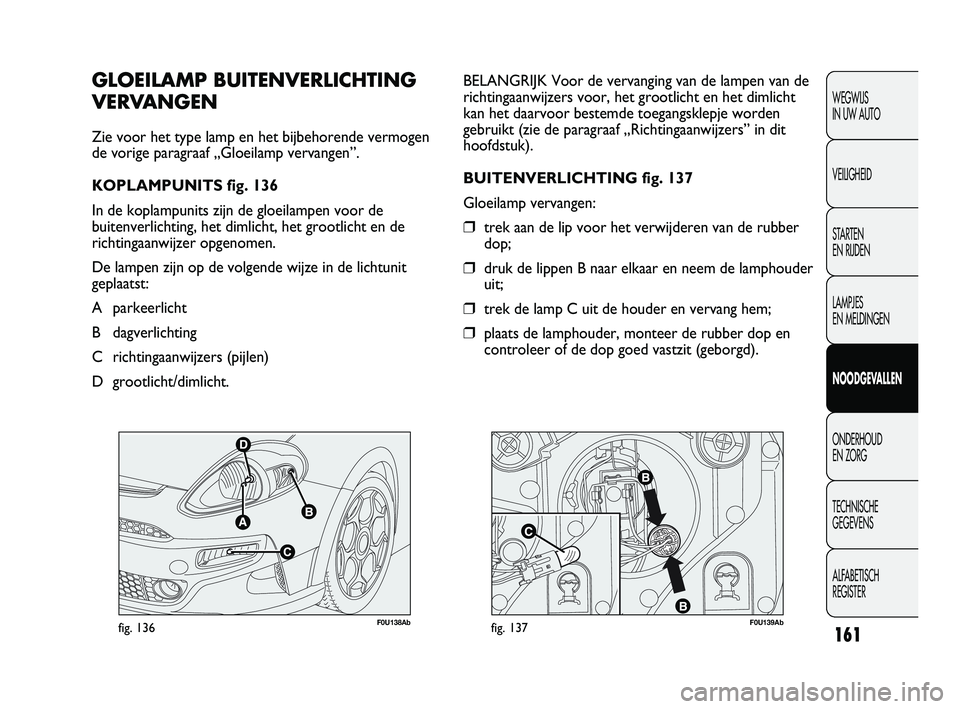

GLOEILAMP BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbehorende vermogen
de vorige paragraaf „Gloeilamp vervangen”.
KOPLAMPUNITS fig. 136
In de koplampunits zijn de gloeilampen voor de
buitenverlichting, het dimlicht, het grootlicht en de
richtingaanwijzer opgenomen.
De lampen zijn op de volgende wijze in de lichtunit
geplaatst:
A parkeerlicht
B dagverlichting
C richtingaanwijzers (pijlen)
D grootlicht/dimlicht.
161
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 161

162
F0U140Abfig. 138

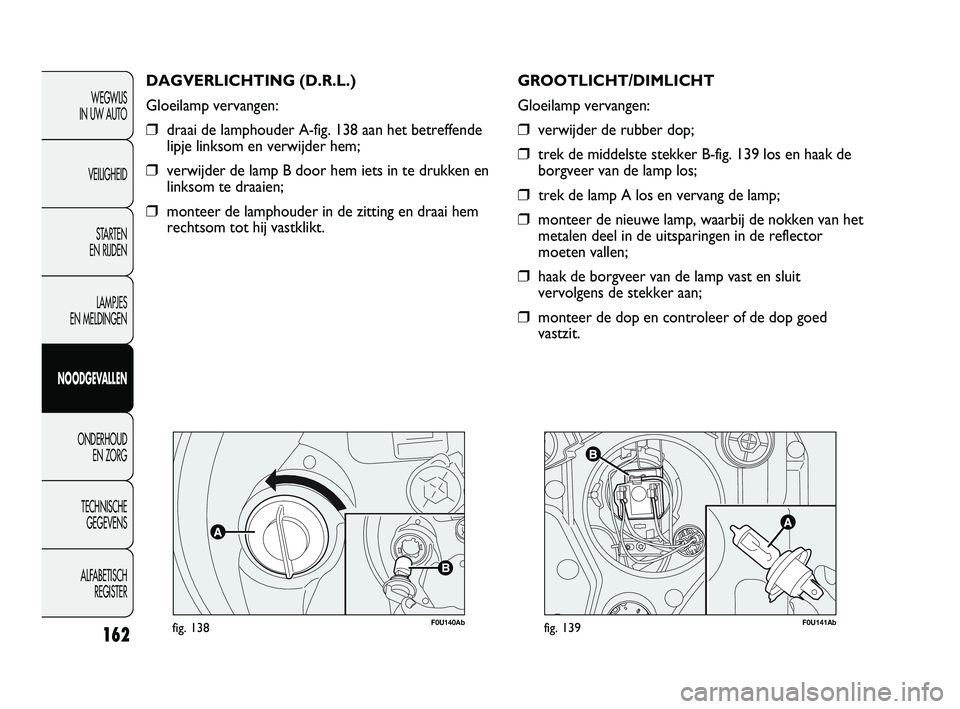

DAGVERLICHTING (D.R.L.)
Gloeilamp vervangen:
❒draai de lamphouder A-fig. 138 aan het betreffende
lipje linksom en verwijder hem;
❒verwijder de lamp B door hem iets in te drukken en
linksom te draaien;
❒monteer de lamphouder in de zitting en draai hem
rechtsom tot hij vastklikt.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U141Abfig. 139
GROOTLICHT/DIMLICHT
Gloeilamp vervangen:
❒verwijder de rubber dop;
❒trek de middelste stekker B-fig. 139 los en haak de
borgveer van de lamp los;
❒trek de lamp A los en vervang de lamp;
❒monteer de nieuwe lamp, waarbij de nokken van het
metalen deel in de uitsparingen in de reflector
moeten vallen;
❒haak de borgveer van de lamp vast en sluit
vervolgens de stekker aan;
❒monteer de dop en controleer of de dop goed
vastzit.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 162

163
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140
RICHTINGAANWIJZERS
Voor fig. 140
Gloeilamp vervangen:
❒draai het stuur naar rechts of links;
D
F0U144Abfig. 142
❒draai de blokkeringen A-fig. 140 los en open het
toegangsklepje B;
❒verwijder deksel/lamphouder C-fig. 141 door deze
linksom te draaien;
❒verwijder de te vervangen lamp (met bajonetfitting)
D-fig. 142 door hem iets in te drukken en linksom te
draaien en vervang de lamp;
❒monteer deksel/lamphouder C-fig. 141 door deze
rechtsom te draaien en controleer of deze goed
vastzit (geborgd);
❒monteer het toegangsklepje B-fig. 140 en draai de
blokkeringen A vast.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 163

164
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
C
AC
B
C
F0U147Abfig. 144
❒draai de bevestigingsbouten C en verwijder de
verlichtingsunit;
❒draai de gloeilamp A-fig.145 linksom, trek de
gloeilamp los en maak vervolgens de stekker los.
F0U145Abfig. 143
Op de flanken fig. 143
Gloeilamp vervangen:
❒duw het lampenglas A naar de voorkant van de auto
zodat de interne borgveer B wordt ingedrukt en trek
de unit naar buiten;
❒draai de lamphouder C linksom,
verwijder de geklemde lamp D en vervang hem;
❒plaats de lamphouder C in het lampenglas door hem
rechtsom te draaien;
❒monteer de unit en controleer of de interne
borgveer B goed vastzit (geborgd).
MISTLAMPEN
(voor bepaalde uitvoeringen/markten)
Gloeilamp vervangen:
❒draai de bout A-fig 144 en trek de beschermlijst B
los;
A
F0U146Abfig. 145
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 164

165
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

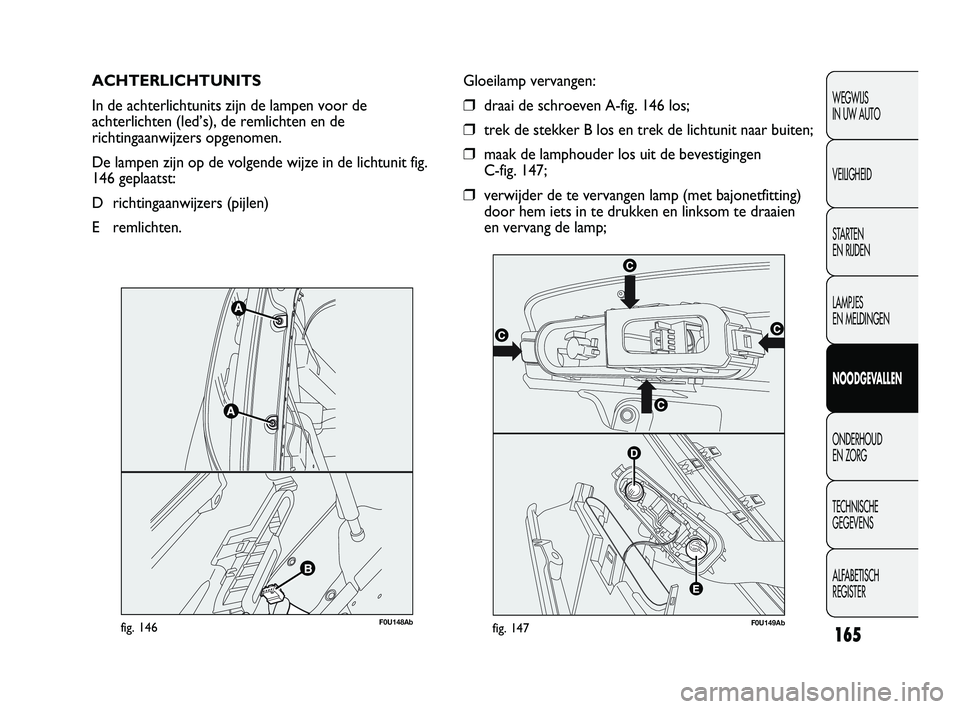

ACHTERLICHTUNITS
In de achterlichtunits zijn de lampen voor de
achterlichten (led’s), de remlichten en de
richtingaanwijzers opgenomen.
De lampen zijn op de volgende wijze in de lichtunit fig.
146 geplaatst:
D richtingaanwijzers (pijlen)
E remlichten.
F0U148Abfig. 146F0U149Abfig. 147
Gloeilamp vervangen:
❒draai de schroeven A-fig. 146 los;
❒trek de stekker B los en trek de lichtunit naar buiten;
❒maak de lamphouder los uit de bevestigingen
C-fig. 147;
❒verwijder de te vervangen lamp (met bajonetfitting)
door hem iets in te drukken en linksom te draaien
en vervang de lamp;
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 165

166
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
❒monteer de lamphouder;
❒sluit de stekker aan, plaats de lichtunit op de juiste
wijze op de carrosserie van de auto en draai de
schroeven A vast.
BELANGRIJK Wendt u voor het vervangen van de
ledverlichting tot het Abarth Servicenetwerk.
MISTACHTERLICHTEN fig. 148
Wendt u voor het vervangen van het mistachterlicht
A tot het Abarth Servicenetwerk.
ACHTERUITRIJLICHTEN fig. 148
Wendt u voor het vervangen van het achteruitrijlicht B
tot het Abarth Servicenetwerk.
F0U150Abfig. 148F0U151Abfig. 149
DERDE REMLICHT fig. 149
Gloeilamp vervangen:
❒open de achterklep;
❒verwijder de rubber doppen;
❒druk op de borglippen en verwijder het lampenglas C;
❒maak de stekker los;
❒druk de lippen D naar elkaar en verwijder de
lamphouder;
❒verwijder de geklemde lamp en vervang hem.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 166
