Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια
με μεταλλικά σύρματα ή άλλο υλικό.
Στην περίπτωση που η ασφάλεια σταματήσει,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth.
ΠΡΟΣΟΧΗ
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία
άλλη η οποία έχει περισσότερα Αμπέρ:
ΚΙΝΔΥΝΟΣ ΦΩΤΙΑΣ.
ΠΡΟΣΟΧΗ
Αν καεί μία γενική ασφάλεια προστασίας
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης
της Abarth.
ΠΡΟΣΟΧΗ
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε
ότι έχει αφαιρεθεί το κλειδί από το διακόπτη
ανάφλεξης και ότι όλες οι άλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
ΠΡΟΣΟΧΗ
Εάν επέμβει μία γενική ασφάλεια για την
προστασία των συστημάτων ασφάλειας
(σύστημα αερόσακου, σύστημα πέδησης), των
συστημάτων κινητήρα-μετάδοσης (σύστημα κινητήρα,
σύστημα κιβωτίου ταχυτήτων) ή του συστήματος
διεύθυνσης: απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth.
ΠΡΟΣΟΧΗ
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 170

171
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U160Abεικ. 156
F0U161Abεικ. 157

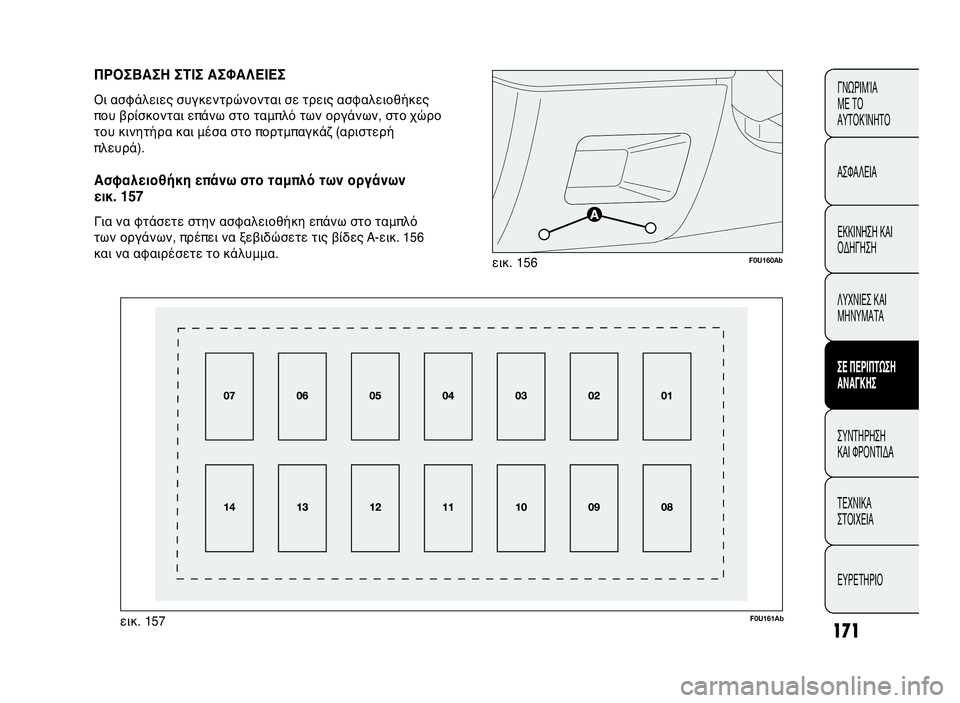

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες
που βρίσκονται επάνω στο ταμπλό των οργάνων, στο χώρο
του κινητήρα και μέσα στο πορτμπαγκάζ (αριστερή
πλευρά).
Ασφαλειοθήκη επάνω στο ταμπλό των οργάνων
εικ. 157
Για να φτάσετε στην ασφαλειοθήκη επάνω στο ταμπλό
των οργάνων, πρέπει να ξεβιδώσετε τις βίδες A-εικ. 156
και να αφαιρέσετε το κάλυμμα.
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 171

172
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U162Abεικ. 158
F0U163Abεικ. 159

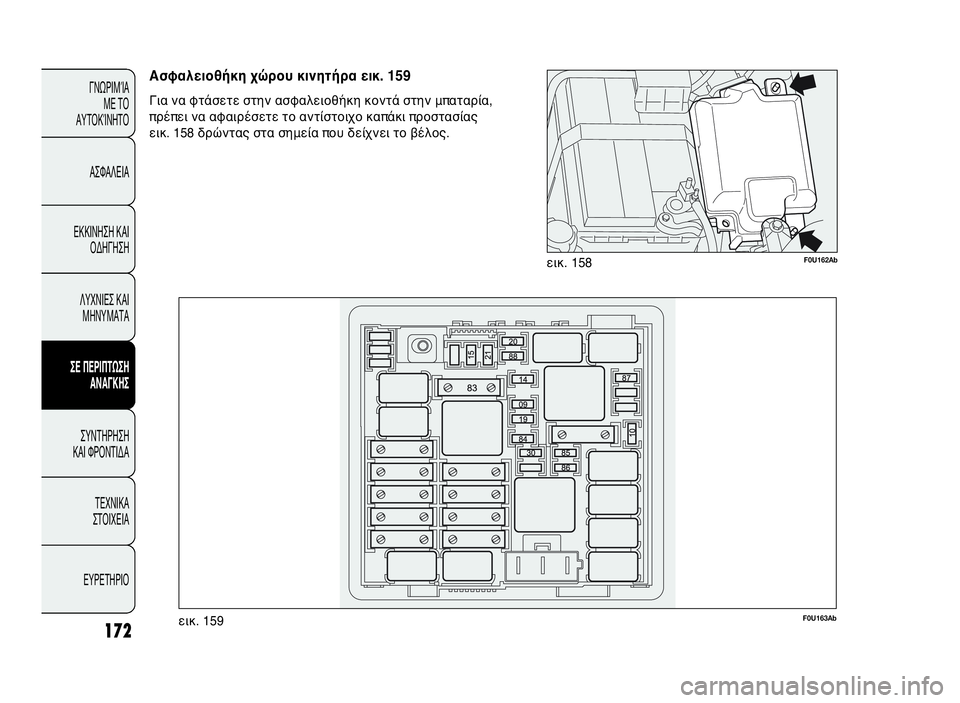

Ασφαλειοθήκη χώρου κινητήρα εικ. 159
Για να φτάσετε στην ασφαλειοθήκη κοντά στην μπαταρία,
πρέπει να αφαιρέσετε το αντίστοιχο καπάκι προστασίας
εικ. 158 δρώντας στα σημεία που δείχνει το βέλος.
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 172

173
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U164Abεικ. 160
F0U165Abεικ. 161

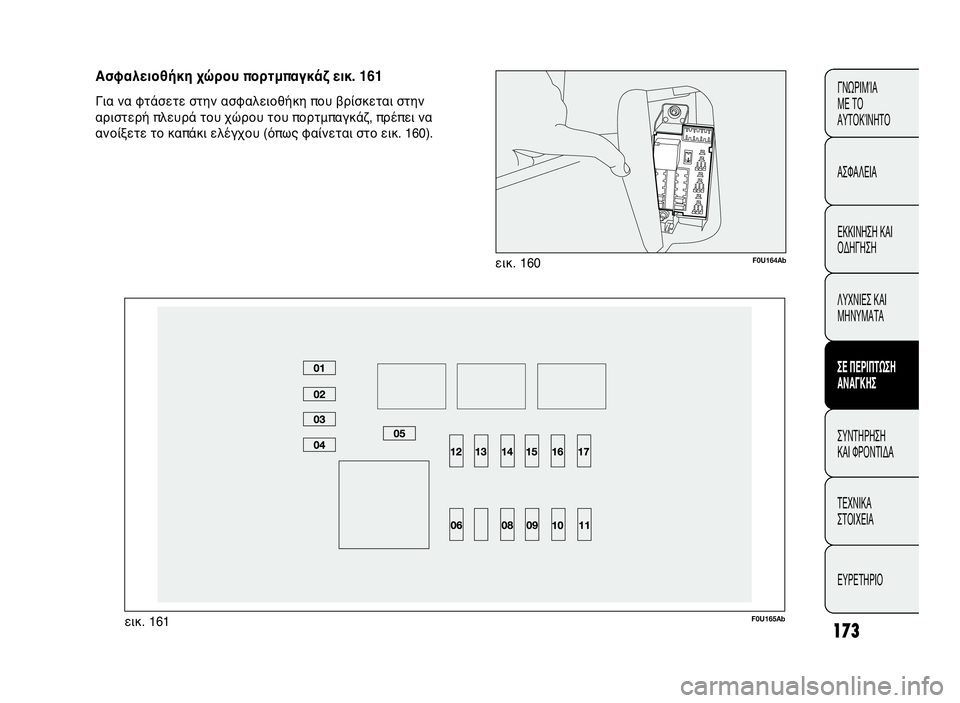

Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 161
Για να φτάσετε στην ασφαλειοθήκη που βρίσκεται στην
αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να
ανοίξετε το καπάκι ελέγχου (όπως φαίνεται στο εικ. 160).
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 173

174
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝ
Ασφαλειοθήκη επάνω στο ταμπλό των οργάνων εικ. 157
ΣΥΣΚΕΥΈΣ/ΚΑΤΑΝΑΛΩΤΈΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Φως μεσαίας σκάλας δεξιά
Αριστερό φως μεσαίας σκάλας, ρυθμιστής ύψους προβολέων
Τροφοδοσία με άνοιγμα διακόπτη INT/A για πηνία ρελέ επάνω στην
ασφαλειοθήκη του κινητήρα και πηνία ρελέ επάνω στην ασφαλειοθήκη
τουbodycomputer
Φως πλαφονιέρας, φως πορτμπαγκάζ, φως ντουλαπιού ταμπλό
Τροφοδοσία + μπαταρίας για πρίζα διάγνωσης EOBD, μονάδα ελέγχου
αυτόματου συστήματος κλιματισμού, συναγερμού, ηχοσυστήματος,
μονάδας ελέγχου Blue&Me™
Τροφοδοσία INT για πίνακα οργάνων, διακόπτη επάνω στο πεντάλ του φρένου
(επαφή ΦΑ), φως τρίτου στοπ
Μοτέρ κλειδώματος/ξεκλειδώματος θυρών, μοτέρ ενεργοποίησης dead lock,
μοτέρ ξεκλειδώματος πόρτας πορτμπαγκάζ
Αντλία για πλύσιμο παρμπρίζ/πίσω τζαμιού
Μοτέρ γρύλου μπροστινού τζαμιού στην πλευρά του οδηγού
Μοτέρ γρύλου μπροστινού τζαμιού στην πλευρά του συνοδηγού
Τροφοδοσία INT για φωτισμό ταμπλό εντολών, μονάδα ελέγχου εντοπισμού
πίεσης ελαστικών TPMS, μετακίνηση εξωτερικών ηλεκτρικών καθρεφτών,
μονάδα ελέγχου ηλεκτρικής οροφής, πρίζα τηλεπληροφόρησης my-port,
ηλεκτροχρωμικό εσωτερικό καθρέφτη
Πίνακας οργάνων
Τροφοδοσία INT για διακόπτη επάνω στο πεντάλ του φρένου (επαφή ΦΑ),
διακόπτη επάνω στο πεντάλ του συμπλέκτη, σύνολο εσωτερικού καλοριφέρ,
μονάδα ελέγχου Blue&Me™, σύστημα προεγκατάστασης ηχοσυστήματος,
μονάδα ελέγχου σταθεροποιητή τάσης,φως όπισθεν επάνω στον
προφυλακτήρα, αισθητήρα επάνω στο σερβόφρενο, πηνία ρελέ επάνω στην
ασφαλειοθήκη του κινητήρα
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 174

175
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5

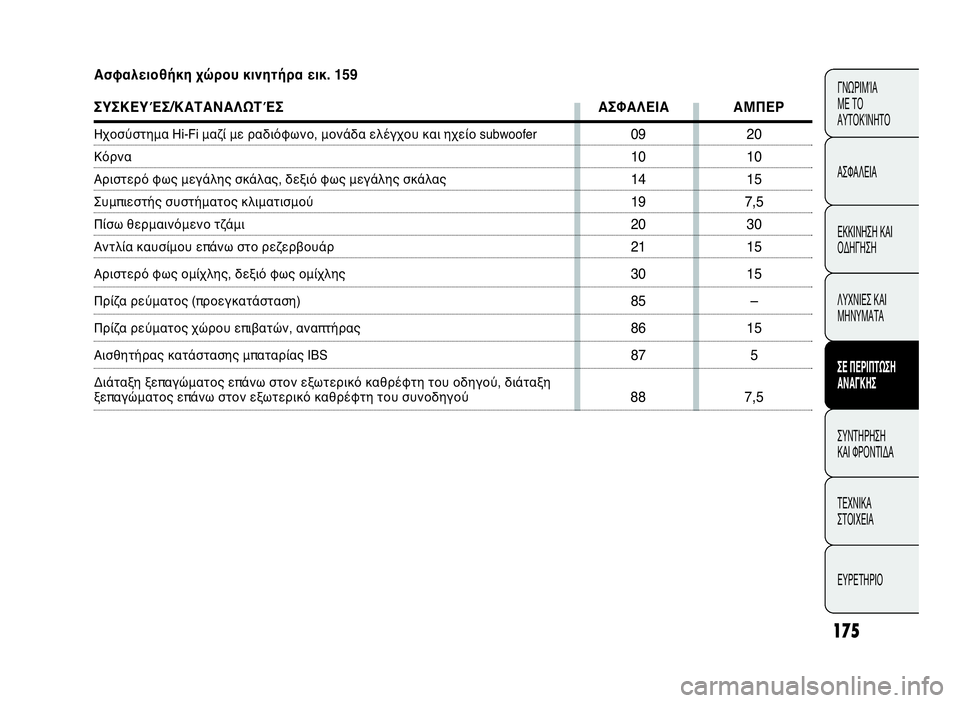

7,5 Ασφαλειοθήκη χώρου κινητήρα εικ. 159
ΣΥΣΚΕΥΈΣ/ΚΑΤΑΝΑΛΩΤΈΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Ηχοσύστημα Hi-Fi μαζί με ραδιόφωνο, μονάδα ελέγχου και ηχείο subwoofer
Κόρνα
Αριστερό φως μεγάλης σκάλας, δεξιό φως μεγάλης σκάλας
Συμπιεστής συστήματος κλιματισμού
Πίσω θερμαινόμενο τζάμι
Αντλία καυσίμου επάνω στο ρεζερβουάρ
Αριστερό φως ομίχλης, δεξιό φως ομίχλης
Πρίζα ρεύματος (προεγκατάσταση)
Πρίζα ρεύματος χώρου επιβατών, αναπτήρας
Αισθητήρας κατάστασης μπαταρίας IBS
Διάταξη ξεπαγώματος επάνω στον εξωτερικό καθρέφτη του οδηγού, διάταξη
ξεπαγώματος επάνω στον εξωτερικό καθρέφτη του συνοδηγού
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 175

176
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–

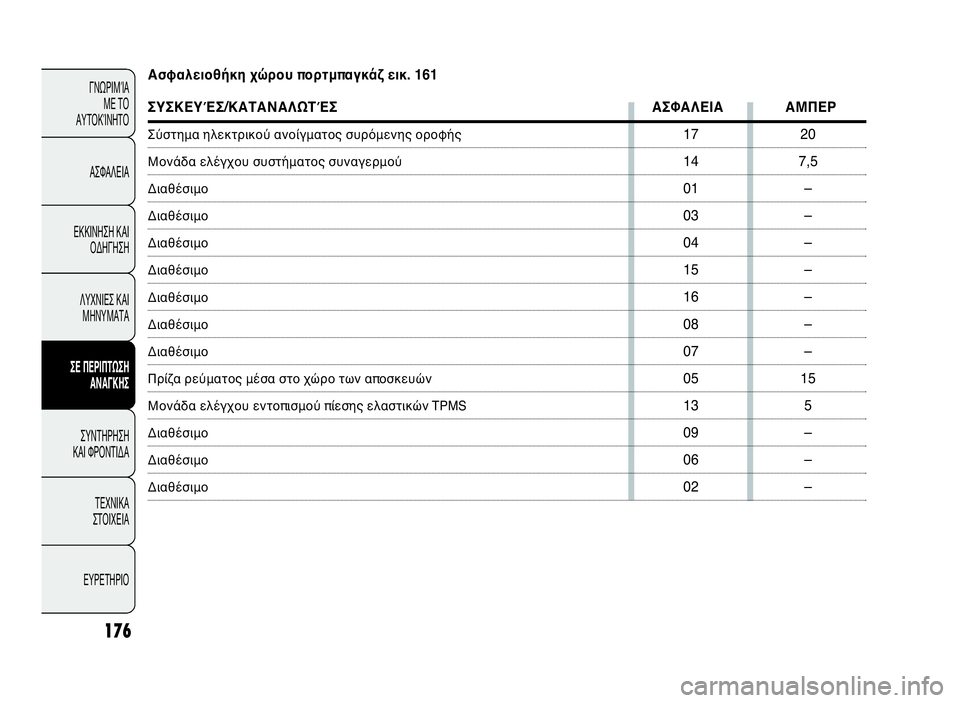

– Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 161
ΣΥΣΚΕΥΈΣ/ΚΑΤΑΝΑΛΩΤΈΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Σύστημα ηλεκτρικού ανοίγματος συρόμενης οροφής
Μονάδα ελέγχου συστήματος συναγερμού
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Πρίζα ρεύματος μέσα στο χώρο των αποσκευών
Μονάδα ελέγχου εντοπισμού πίεσης ελαστικών TPMS
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 176

177
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

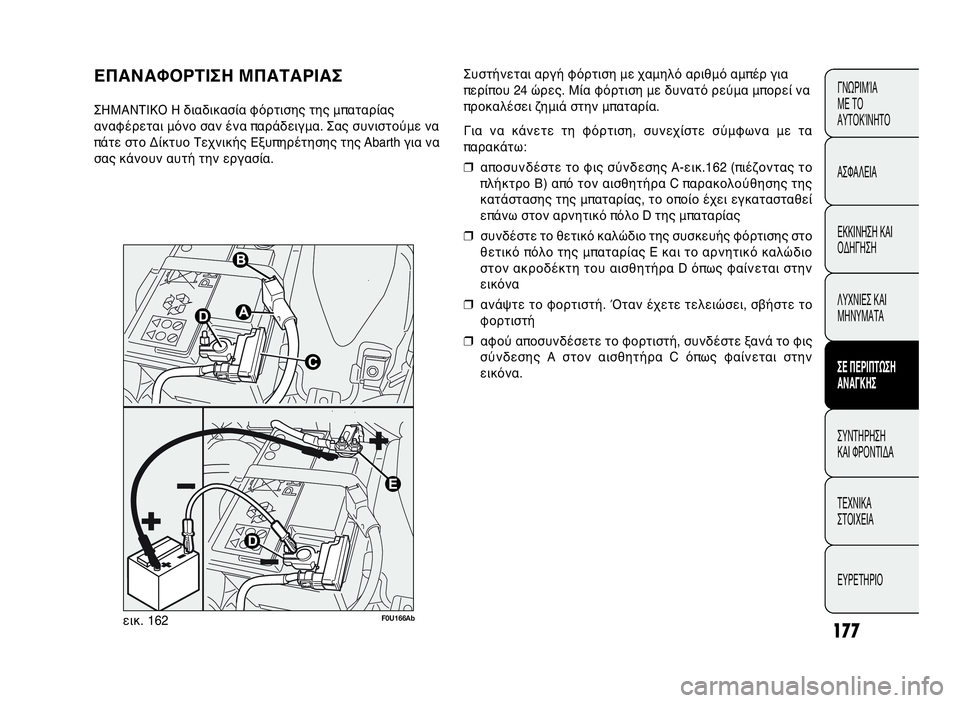

ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ
ΣΗΜΑΝΤΙΚΟ Η διαδικασία φόρτισης της μπαταρίας
αναφέρεται μόνο σαν ένα παράδειγμα. Σας συνιστούμε να
πάτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Abarth για να
σας κάνουν αυτή την εργασία.
εικ. 162
F0U166Ab
Συστήνεται αργή φόρτιση με χαμηλό αριθμό αμπέρ για
περίπου 24 ώρες. Μία φόρτιση με δυνατό ρεύμα μπορεί να
προκαλέσει ζημιά στην μπαταρία.
Για να κάνετε τη φόρτιση, συνεχίστε σύμφωνα με τα
παρακάτω:
❒αποσυνδέστε το φις σύνδεσης Α-εικ.162 (πιέζοντας το
πλήκτρο Β) από τον αισθητήρα C παρακολούθησης της
κατάστασης της μπαταρίας, το οποίο έχει εγκατασταθεί
επάνω στον αρνητικό πόλο D της μπαταρίας
❒συνδέστε το θετικό καλώδιο της συσκευής φόρτισης στο
θετικό πόλο της μπαταρίας E και το αρνητικό καλώδιο
στον ακροδέκτη του αισθητήρα D όπως φαίνεται στην
εικόνα
❒ανάψτε το φορτιστή. Όταν έχετε τελειώσει, σβήστε το
φορτιστή
❒αφού αποσυνδέσετε το φορτιστή, συνδέστε ξανά το φις
σύνδεσης Α στον αισθητήρα C όπως φαίνεται στην
εικόνα.
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 177

178
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Τα υγρά της μπαταρίας είναι δηλητηριώδη και
διαβρωτικά: αποφύγετε να έρθουν σε επαφή
με το δέρμα και τα μάτια σας. Η εργασία φόρτισης της
μπαταρίας πρέπει να γίνεται μέσα σε ένα αεριζόμενο
χώρο, μακριά από γυμνή φλόγα ή πιθανές πηγές
σπινθήρων για να αποφύγετε τον κίνδυνο έκρηξης και
φωτιάς.
ΠΡΟΣΟΧΗ
Μην προσπαθήσετε να επαναφορτίσετε μία
παγωμένη μπαταρία: πρώτα ξεπαγώστε την για
να προλάβετε τον κίνδυνο έκρηξης. Αν μία μπαταρία
έχει παγώσει, πρέπει να εξεταστεί από εξειδικευμένο
προσωπικό πριν από τη φόρτιση για να ελέγξει ότι τα
εσωτερικά στοιχεία δεν έχουν πάθει ζημιά και ότι το
σώμα της δεν έχει σπάσει προκαλώντας τον κίνδυνο
διαρροής δηλητηριωδών, διαβρωτικών αερίων.
ΠΡΟΣΟΧΗ

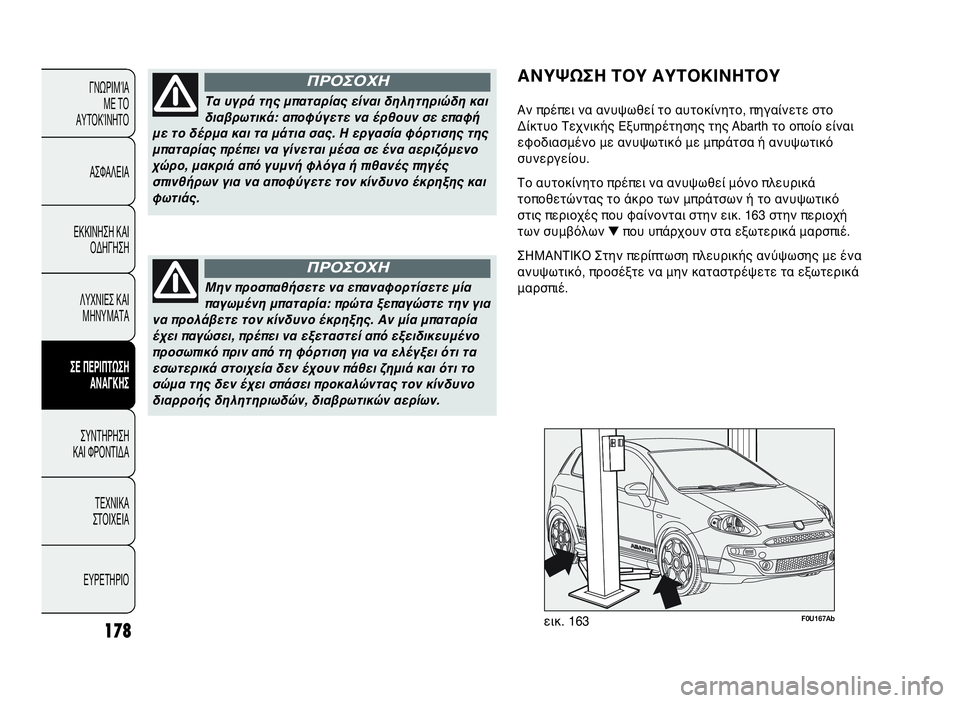

ΑΝΥΨΩΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Αν πρέπει να ανυψωθεί το αυτοκίνητο, πηγαίνετε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Abarth το οποίο είναι
εφοδιασμένο με ανυψωτικό με μπράτσα ή ανυψωτικό
συνεργείου.
Το αυτοκίνητο πρέπει να ανυψωθεί μόνο πλευρικά
τοποθετώντας το άκρο των μπράτσων ή το ανυψωτικό
στις περιοχές που φαίνονται στην εικ. 163 στην περιοχή
των συμβόλων▼που υπάρχουν στα εξωτερικά μαρσπιέ.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση πλευρικής ανύψωσης με ένα
ανυψωτικό, προσέξτε να μην καταστρέψετε τα εξωτερικά
μαρσπιέ.
εικ. 163
F0U167Ab
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 178

179
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U169Abεικ. 165
ΣΤΗΡΙΞΗ ΤΟΥ ΚΡΙΚΟΥ ΡΥΜΟΥΛΚΗΣΗΣ
εικ. 164-165
Συνεχίστε όπως ακολουθεί:
❒βγάλτε την τάπα A
❒πάρτε τον κρίκο ρυμούλκησης B από τη βάση
❒βιδώστε καλά τον κρίκο επάνω στον πείρο μπροστά
ή πίσω.
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Ο κρίκος ρυμούλκησης, που παρέχεται με το αυτοκίνητο,
βρίσκεται στο κουτί των εργαλείων κάτω από το ταπέτο
της επένδυσης μέσα στο χώρο των αποσκευών.
εικ. 164
F0U168Ab
151-182 GPUNTO EVO Abarth EL 1(2)ed 5-05-2010 13:20 Pagina 179
