Abarth Punto Evo 2010 Betriebsanleitung (in German)

Art des Schlüssels
Mechanischer Schlüssel
Schlüssel mit Fernbedienung
Sichtbare Anzeige
Blinken der Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-LED
Abschreckungsfunktion
Einschalten des Dead-Lock (*)
–
–
Doppelter Druck
auf die Taste
Á
3 Blinkzeichen
Doppelblinken und dann
Abschreckungsblinken
10
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS

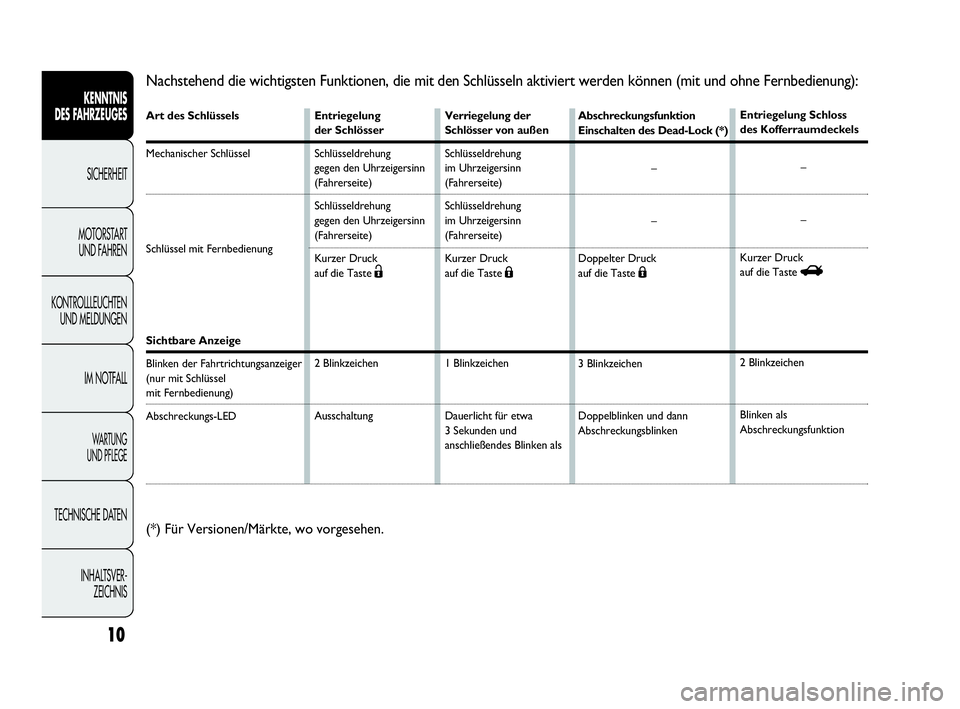

Nachstehend die wichtigsten Funktionen, die mit den Schlüsseln aktiviert werden können (mit und ohne Fernbedienung):
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Ë
2 Blinkzeichen
AusschaltungVerriegelung der
Schlösser von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Á
1 Blinkzeichen
Dauerlicht für etwa
3 Sekunden und
anschließendes Blinken als Entriegelung Schloss
des Kofferraumdeckels
–
–
Kurzer Druck
auf die Taste
R
2 Blinkzeichen
Blinken als
Abschreckungsfunktion
(*) Für Versionen/Märkte, wo vorgesehen.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 10

11
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS
Abb. 9F0U010Ab
Bei einer Beschädigung des Anlassschalters
(z. B. nach einem Diebstahlversuch), ist
die Funktion vor der Weiterfahrt durch das
Abarth-Kundendienstnetz prüfen zu lassen.
ZUR BEACHTUNG
Wenn Sie das Fahrzeug verlassen,
ziehen Sie bitte immer den Schlüssel ab,
um zu vermeiden, dass unbeabsichtigt die
Bedienungen betätigt werden können. Denken
Sie immer daran, die Handbremse zu ziehen.
Wenn das Fahrzeug an einer Steigung geparkt
ist, den ersten Gang einlegen; wenn das
Fahrzeug dagegen an einem Gefälle geparkt
ist, den Rückwärtsgang einlegen. Lassen Sie
Kinder niemals unbeaufsichtigt im Fahrzeug.
ZUR BEACHTUNG

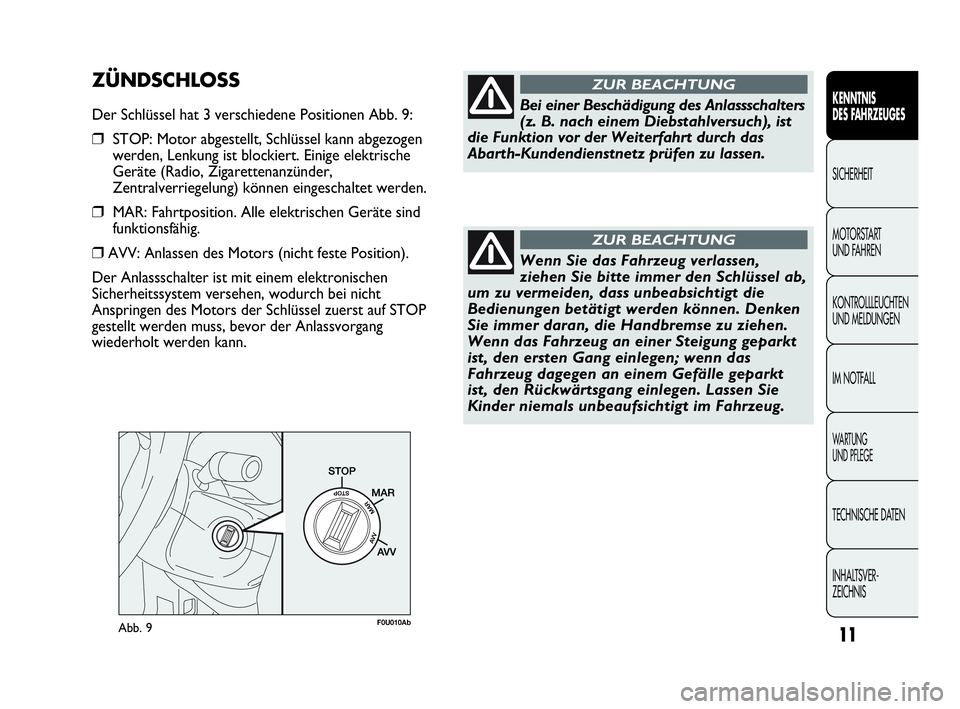

ZÜNDSCHLOSS
Der Schlüssel hat 3 verschiedene Positionen Abb. 9:
❒STOP: Motor abgestellt, Schlüssel kann abgezogen
werden, Lenkung ist blockiert. Einige elektrische
Geräte (Radio, Zigarettenanzünder,
Zentralverriegelung) können eingeschaltet werden.
❒MAR: Fahrtposition. Alle elektrischen Geräte sind
funktionsfähig.
❒AVV: Anlassen des Motors (nicht feste Position).
Der Anlassschalter ist mit einem elektronischen
Sicherheitssystem versehen, wodurch bei nicht
Anspringen des Motors der Schlüssel zuerst auf STOP
gestellt werden muss, bevor der Anlassvorgang
wiederholt werden kann.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 11

Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad würde
automatisch beim ersten Lenkversuch
blockieren. Dies gilt immer, auch wenn das
Fahrzeug abgeschleppt wird.
ZUR BEACHTUNG
Jegliche Maßnahmen im Aftermarket
mit daraus folgenden Beschädigungen
der Lenkung oder der Lenksäule (z. B. Montage
einer Alarmanlage), die außer zur
Verschlechterung der Leistungen des Systems
und zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zur
Zulassung konformen Fahrzeug führen können,
sind strengstens verboten.

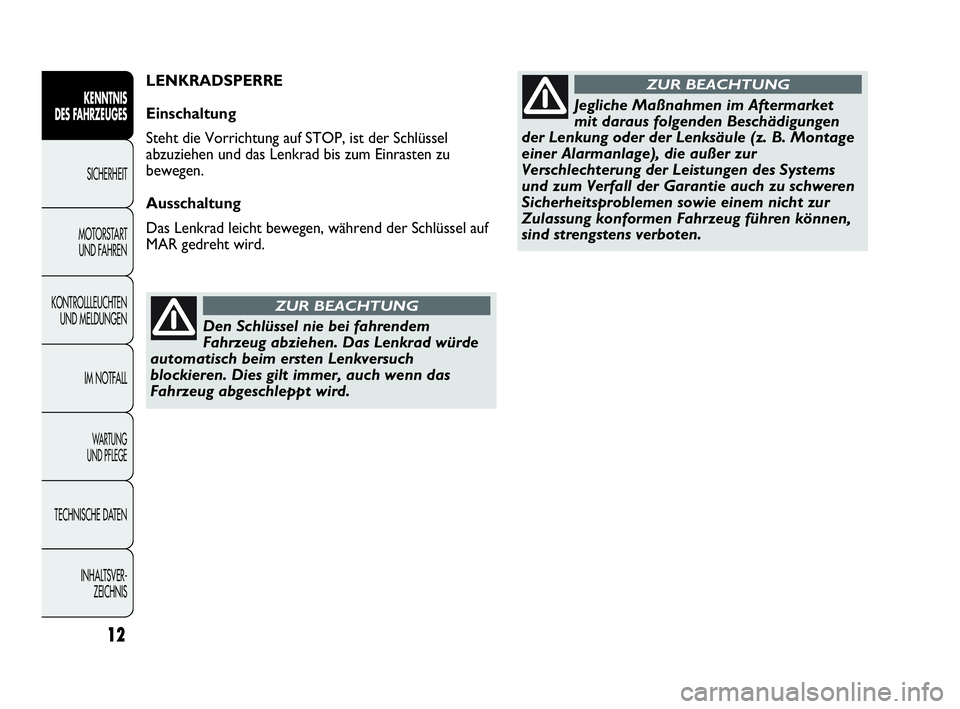

ZUR BEACHTUNGLENKRADSPERRE
Einschaltung
Steht die Vorrichtung auf STOP, ist der Schlüssel
abzuziehen und das Lenkrad bis zum Einrasten zu
bewegen.
Ausschaltung
Das Lenkrad leicht bewegen, während der Schlüssel auf
MAR gedreht wird.
INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEIT
KENNTNIS
DES FAHRZEUGES
12
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 12

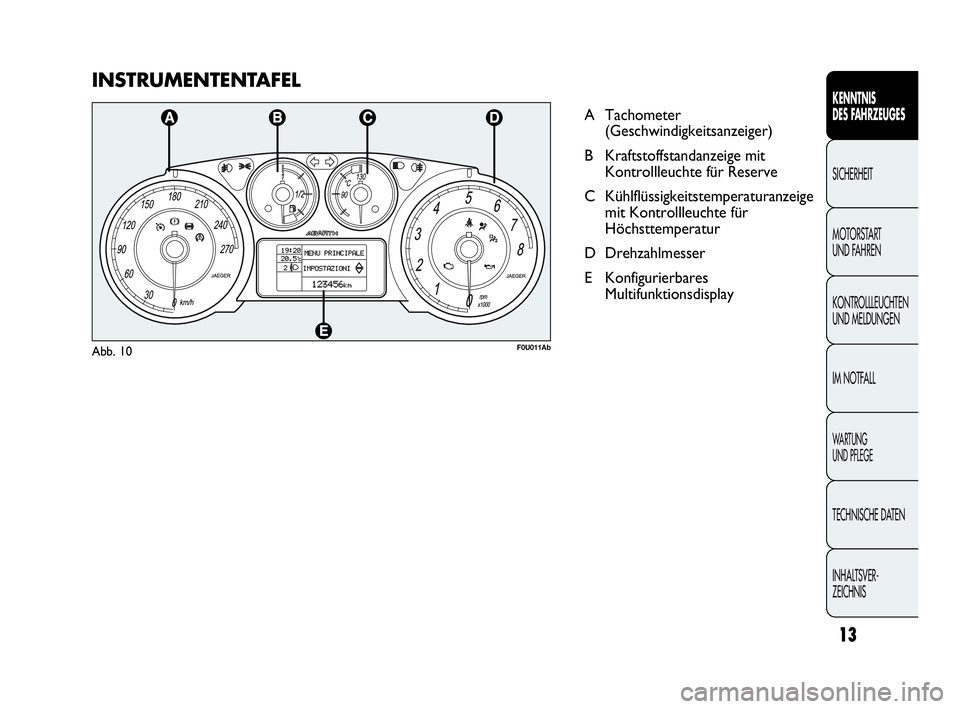

INSTRUMENTENTAFEL
A Tachometer
(Geschwindigkeitsanzeiger)
B Kraftstoffstandanzeige mit
Kontrollleuchte für Reserve
C Kühlflüssigkeitstemperaturanzeige
mit Kontrollleuchte für
Höchsttemperatur
D Drehzahlmesser
E Konfigurierbares
Multifunktionsdisplay
F0U011AbAbb. 10
INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES FAHRZEUGES
13
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 13

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEIT
KENNTNIS
DES FAHRZEUGES
14

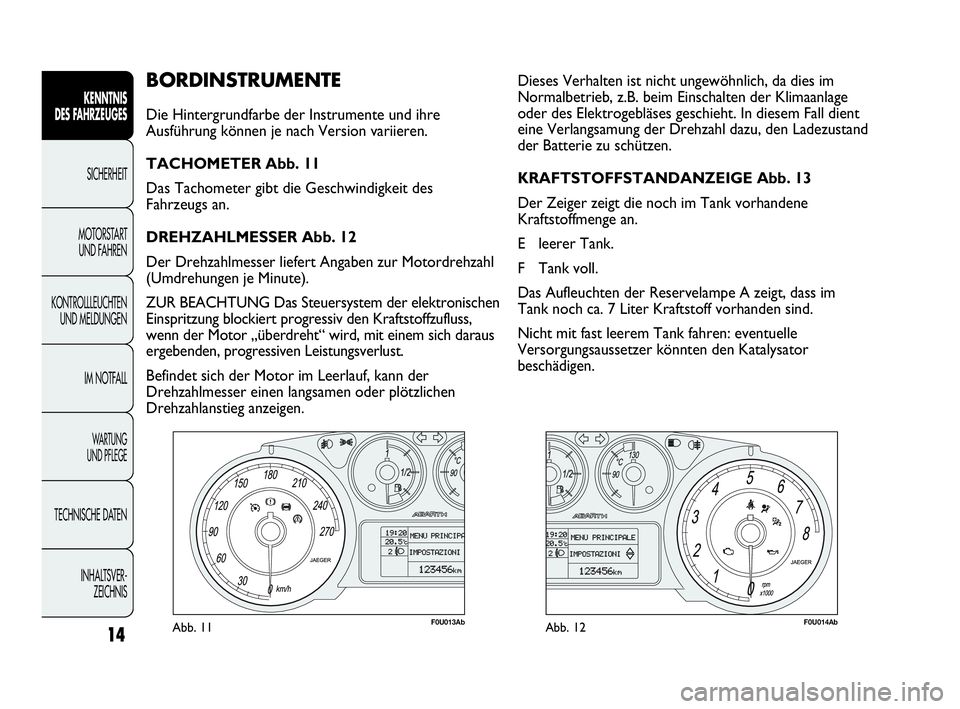

BORDINSTRUMENTE
Die Hintergrundfarbe der Instrumente und ihre
Ausführung können je nach Version variieren.
TACHOMETER Abb. 11
Das Tachometer gibt die Geschwindigkeit des
Fahrzeugs an.
DREHZAHLMESSER Abb. 12
Der Drehzahlmesser liefert Angaben zur Motordrehzahl
(Umdrehungen je Minute).
ZUR BEACHTUNG Das Steuersystem der elektronischen
Einspritzung blockiert progressiv den Kraftstoffzufluss,
wenn der Motor „überdreht“ wird, mit einem sich daraus
ergebenden, progressiven Leistungsverlust.
Befindet sich der Motor im Leerlauf, kann der
Drehzahlmesser einen langsamen oder plötzlichen
Drehzahlanstieg anzeigen.Dieses Verhalten ist nicht ungewöhnlich, da dies im
Normalbetrieb, z.B. beim Einschalten der Klimaanlage
oder des Elektrogebläses geschieht. In diesem Fall dient
eine Verlangsamung der Drehzahl dazu, den Ladezustand
der Batterie zu schützen.
KRAFTSTOFFSTANDANZEIGE Abb. 13
Der Zeiger zeigt die noch im Tank vorhandene
Kraftstoffmenge an.
E leerer Tank.
F Tank voll.
Das Aufleuchten der Reservelampe A zeigt, dass im
Tank noch ca. 7 Liter Kraftstoff vorhanden sind.
Nicht mit fast leerem Tank fahren: eventuelle
Versorgungsaussetzer könnten den Katalysator
beschädigen.
Abb. 12F0U014AbAbb. 11F0U013Ab
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 14

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES FAHRZEUGES
15
F0U015AbAbb. 13F0U016AbAbb. 14

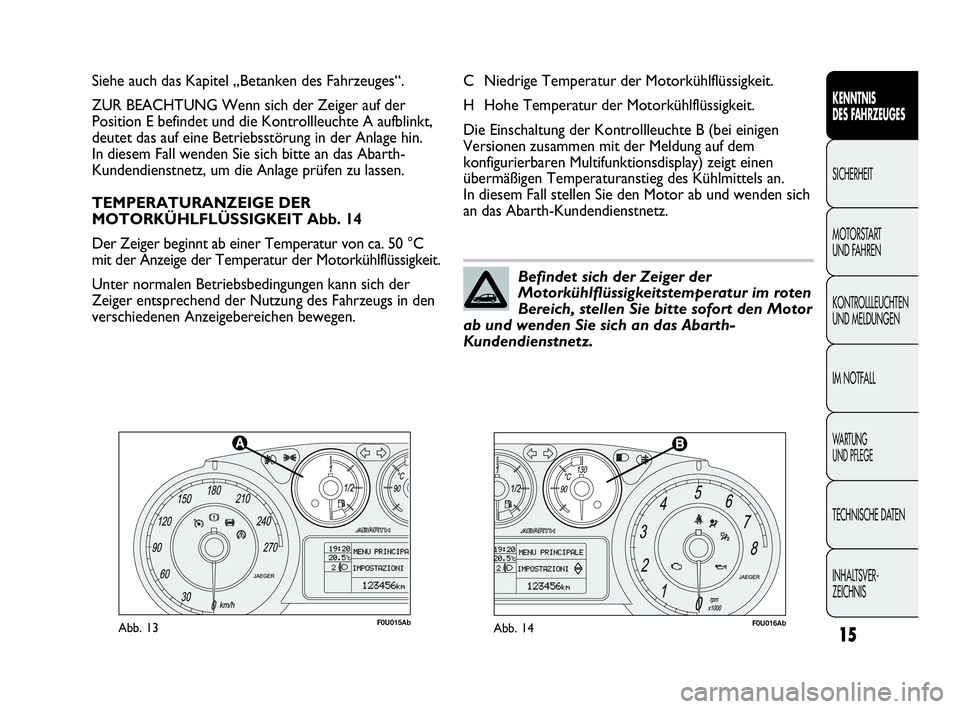

C Niedrige Temperatur der Motorkühlflüssigkeit.
H Hohe Temperatur der Motorkühlflüssigkeit.
Die Einschaltung der Kontrollleuchte B (bei einigen
Versionen zusammen mit der Meldung auf dem
konfigurierbaren Multifunktionsdisplay) zeigt einen
übermäßigen Temperaturanstieg des Kühlmittels an.
In diesem Fall stellen Sie den Motor ab und wenden sich
an das Abarth-Kundendienstnetz. Siehe auch das Kapitel „Betanken des Fahrzeuges“.
ZUR BEACHTUNG Wenn sich der Zeiger auf der
Position E befindet und die Kontrollleuchte A aufblinkt,
deutet das auf eine Betriebsstörung in der Anlage hin.
In diesem Fall wenden Sie sich bitte an das Abarth-
Kundendienstnetz, um die Anlage prüfen zu lassen.
TEMPERATURANZEIGE DER
MOTORKÜHLFLÜSSIGKEIT Abb. 14
Der Zeiger beginnt ab einer Temperatur von ca. 50 °C
mit der Anzeige der Temperatur der Motorkühlflüssigkeit.
Unter normalen Betriebsbedingungen kann sich der
Zeiger entsprechend der Nutzung des Fahrzeugs in den
verschiedenen Anzeigebereichen bewegen.
Befindet sich der Zeiger der
Motorkühlflüssigkeitstemperatur im roten
Bereich, stellen Sie bitte sofort den Motor
ab und wenden Sie sich an das Abarth-
Kundendienstnetz.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 15

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEIT
KENNTNIS
DES FAHRZEUGES
16Abb. 15F0U2050Abd

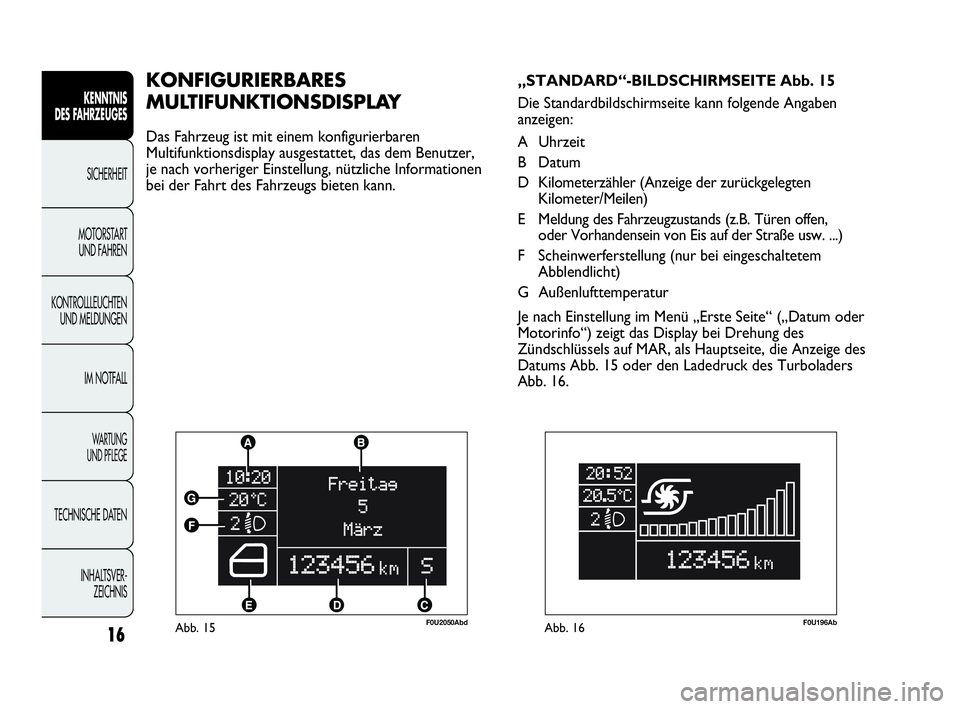

KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY
Das Fahrzeug ist mit einem konfigurierbaren
Multifunktionsdisplay ausgestattet, das dem Benutzer,
je nach vorheriger Einstellung, nützliche Informationen
bei der Fahrt des Fahrzeugs bieten kann.„STANDARD“-BILDSCHIRMSEITE Abb. 15
Die Standardbildschirmseite kann folgende Angaben
anzeigen:
A Uhrzeit
B Datum
D Kilometerzähler (Anzeige der zurückgelegten
Kilometer/Meilen)
E Meldung des Fahrzeugzustands (z.B. Türen offen,
oder Vorhandensein von Eis auf der Straße usw. ...)
F Scheinwerferstellung (nur bei eingeschaltetem
Abblendlicht)
G Außenlufttemperatur
Je nach Einstellung im Menü „Erste Seite“ („Datum oder
Motorinfo“) zeigt das Display bei Drehung des
Zündschlüssels auf MAR, als Hauptseite, die Anzeige des
Datums Abb. 15 oder den Ladedruck des Turboladers
Abb. 16.
Abb. 16F0U196Ab
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 16

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES FAHRZEUGES
17

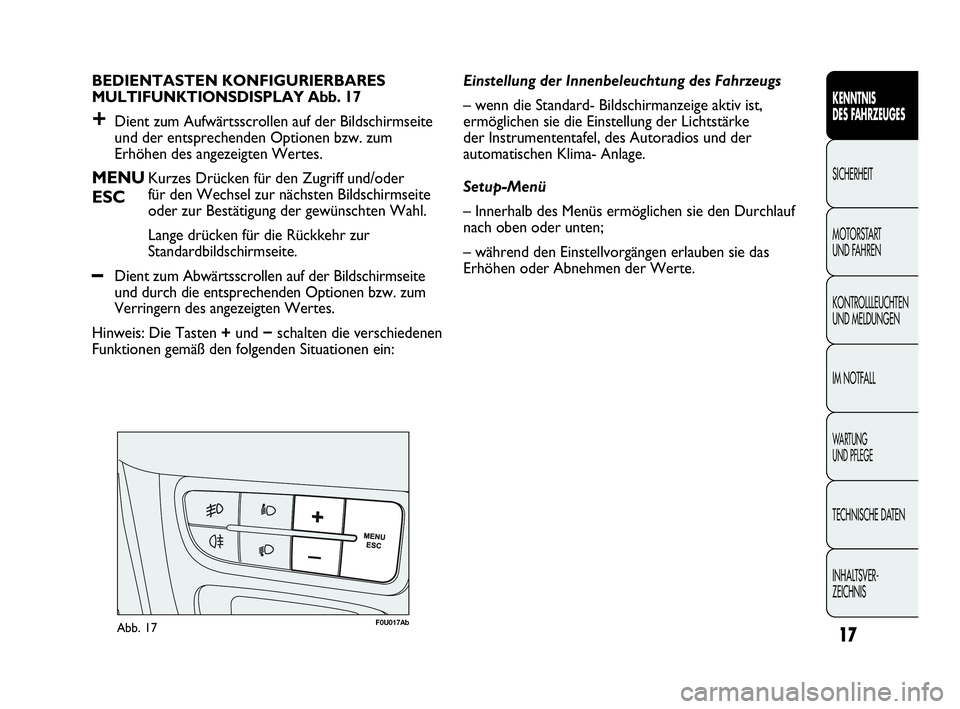

BEDIENTASTEN KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY Abb. 17
+Dient zum Aufwärtsscrollen auf der Bildschirmseite
und der entsprechenden Optionen bzw. zum
Erhöhen des angezeigten Wertes.
MENUKurzes Drücken für den Zugriff und/oder
ESCfür den Wechsel zur nächsten Bildschirmseite
oder zur Bestätigung der gewünschten Wahl.
Lange drücken für die Rückkehr zur
Standardbildschirmseite.
–Dient zum Abwärtsscrollen auf der Bildschirmseite
und durch die entsprechenden Optionen bzw. zum
Verringern des angezeigten Wertes.
Hinweis: Die Tasten +und −schalten die verschiedenen
Funktionen gemäß den folgenden Situationen ein: Einstellung der Innenbeleuchtung des Fahrzeugs
– wenn die Standard- Bildschirmanzeige aktiv ist,
ermöglichen sie die Einstellung der Lichtstärke
der Instrumententafel, des Autoradios und der
automatischen Klima- Anlage.
Setup-Menü
– Innerhalb des Menüs ermöglichen sie den Durchlauf
nach oben oder unten;
– während den Einstellvorgängen erlauben sie das
Erhöhen oder Abnehmen der Werte.
F0U017AbAbb. 17
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 17

18
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS

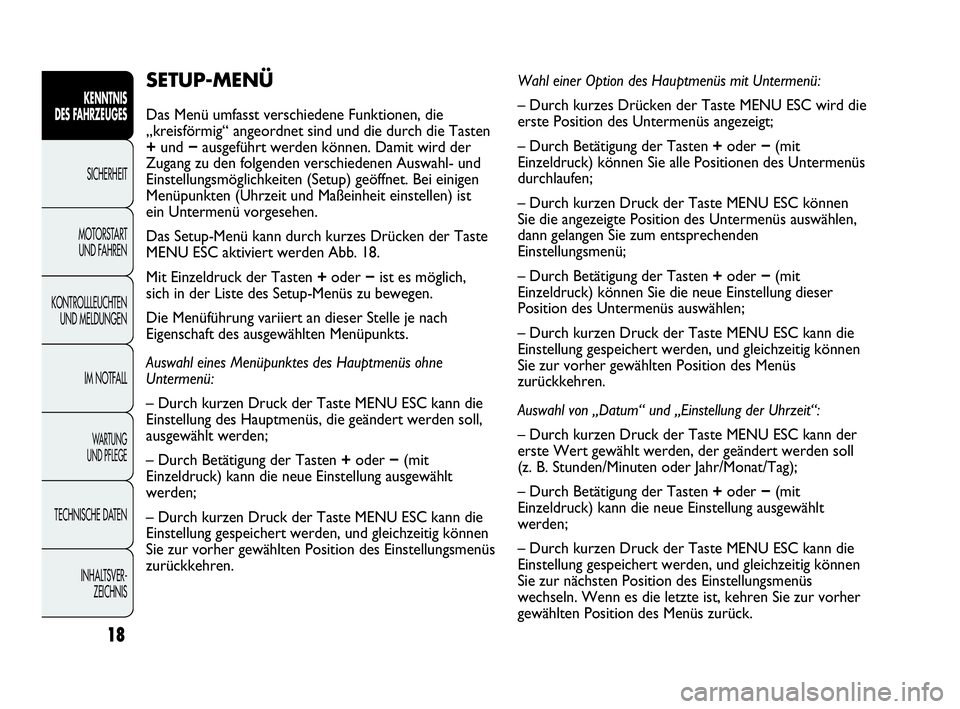

SETUP-MENÜ
Das Menü umfasst verschiedene Funktionen, die
„kreisförmig“ angeordnet sind und die durch die Tasten
+und −ausgeführt werden können. Damit wird der
Zugang zu den folgenden verschiedenen Auswahl- und
Einstellungsmöglichkeiten (Setup) geöffnet. Bei einigen
Menüpunkten (Uhrzeit und Maßeinheit einstellen) ist
ein Untermenü vorgesehen.

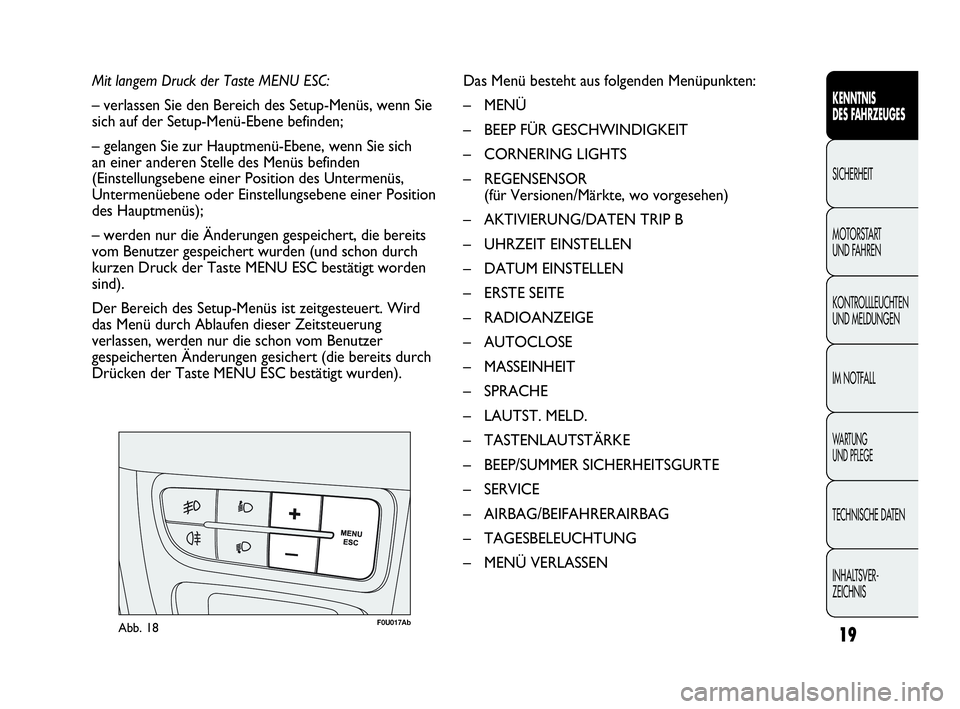

Das Setup-Menü kann durch kurzes Drücken der Taste
MENU ESC aktiviert werden Abb. 18.
Mit Einzeldruck der Tasten +oder −ist es möglich,
sich in der Liste des Setup-Menüs zu bewegen.
Die Menüführung variiert an dieser Stelle je nach
Eigenschaft des ausgewählten Menüpunkts.
Auswahl eines Menüpunktes des Hauptmenüs ohne
Untermenü:
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung des Hauptmenüs, die geändert werden soll,
ausgewählt werden;
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) kann die neue Einstellung ausgewählt
werden;
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur vorher gewählten Position des Einstellungsmenüs
zurückkehren.Wahl einer Option des Hauptmenüs mit Untermenü:
– Durch kurzes Drücken der Taste MENU ESC wird die
erste Position des Untermenüs angezeigt;
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) können Sie alle Positionen des Untermenüs
durchlaufen;
– Durch kurzen Druck der Taste MENU ESC können
Sie die angezeigte Position des Untermenüs auswählen,
dann gelangen Sie zum entsprechenden
Einstellungsmenü;
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) können Sie die neue Einstellung dieser
Position des Untermenüs auswählen;
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur vorher gewählten Position des Menüs
zurückkehren.
Auswahl von „Datum“ und „Einstellung der Uhrzeit“:
– Durch kurzen Druck der Taste MENU ESC kann der
erste Wert gewählt werden, der geändert werden soll
(z. B. Stunden/Minuten oder Jahr/Monat/Tag);
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) kann die neue Einstellung ausgewählt
werden;
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur nächsten Position des Einstellungsmenüs
wechseln. Wenn es die letzte ist, kehren Sie zur vorher
gewählten Position des Menüs zurück.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 18

19
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS
Mit langem Druck der Taste MENU ESC:
– verlassen Sie den Bereich des Setup-Menüs, wenn Sie
sich auf der Setup-Menü-Ebene befinden;
– gelangen Sie zur Hauptmenü-Ebene, wenn Sie sich
an einer anderen Stelle des Menüs befinden
(Einstellungsebene einer Position des Untermenüs,
Untermenüebene oder Einstellungsebene einer Position
des Hauptmenüs);
– werden nur die Änderungen gespeichert, die bereits
vom Benutzer gespeichert wurden (und schon durch
kurzen Druck der Taste MENU ESC bestätigt worden
sind).
Der Bereich des Setup-Menüs ist zeitgesteuert. Wird
das Menü durch Ablaufen dieser Zeitsteuerung
verlassen, werden nur die schon vom Benutzer
gespeicherten Änderungen gesichert (die bereits durch
Drücken der Taste MENU ESC bestätigt wurden).Das Menü besteht aus folgenden Menüpunkten:
– MENÜ
– BEEP FÜR GESCHWINDIGKEIT
– CORNERING LIGHTS
– REGENSENSOR
(für Versionen/Märkte, wo vorgesehen)
– AKTIVIERUNG/DATEN TRIP B
– UHRZEIT EINSTELLEN
– DATUM EINSTELLEN
– ERSTE SEITE
– RADIOANZEIGE
– AUTOCLOSE
– MASSEINHEIT
– SPRACHE
– LAUTST. MELD.
– TASTENLAUTSTÄRKE
– BEEP/SUMMER SICHERHEITSGURTE
– SERVICE
– AIRBAG/BEIFAHRERAIRBAG
– TAGESBELEUCHTUNG
– MENÜ VERLASSEN
Abb. 18F0U017Ab
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 19
