radio Abarth Punto Evo 2010 Instructieboek (in Dutch)

150
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Sterke straling op een radiofrequentie
kunnen het TPMS-systeem ontregelen.
Dit wordt aan de bestuurder aangegeven door
het verschijnen van een melding. Deze melding
verdwijnt automatisch zodra de storing het
systeem niet meer ontregelt.
ATTENTIEAUTOMATISCH WERKENDE
RUITENWISSERS NIET
BESCHIKBAAR (geel)
Het symbool wordt op het display weergegeven als de
automatische werking van de ruitenwissers
(slagfrequentie aangepast aan de snelheid van de auto)
niet beschikbaar is.
Op het display verschijnt de bijbehorende melding.
u
KANS OP GLADHEID
Als de buitentemperatuur gelijk is aan of
lager wordt dan 3 °C, dan knippert de
temperatuuraanduiding en verschijnt het symbool
❄op
het display om aan te geven dat er kans op gladheid
bestaat.
Op het display verschijnt de bijbehorende melding.
❄
ONDERHOUDSINTERVAL
VERSTREKEN
Op het display verschijnt de bijbehorende
melding om aan te geven dat het interval voor
een onderhoudsbeurt van het geprogrammeerd
onderhoud is verstreken. õ
STORING DYNAMO
(ACCU) (rood)
Als het symbool op het display blijft
weergegeven, wendt u dan onmiddellijk tot het Abarth
Servicenetwerk.
Op het display verschijnt de bijbehorende melding.w
OVERSCHRIJDING
SNELHEIDSLIMIET (rood)
Het symbool wordt op het display
weergegeven als de ingestelde snelheidslimiet
wordt overschreden (zie „Instelbaar multifunctioneel
display” in het hoofdstuk „Wegwijs in uw auto”).
12 0
141-150 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:07 Pagina 150

174
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 157
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts
Dimlicht links, koplampverstelling
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte
en relaisspoelen in regeleenheid body computer
Plafondverlichting, bagageruimteverlichting, verlichting dashboardkastje
+ Accu voor voeding EOBD-diagnosestekker, regeleenheid automatische
klimaatregeling, sirene diefstalalarm, autoradio, Blue&Me™-regeleenheid.
INT-voeding voor instrumentenpaneel, rempedaalschakelaar (N.O.-contact),
derde remlicht
Slotmotoren portiervergrendeling, „dead lock”-actuatoren, motor
achterklepontgrendeling
Ruitensproeier-/achterruitsproeierpomp
Motor ruitbediening in voorportier bestuurderszijde
Motor ruitbediening in voorportier passagierszijde
INT-voeding voor verlichting bedieningspaneel, regeleenheid
bandenspanningcontrole TPMS, buitenspiegelverstelling, regeleenheid opendak,
infotelematica-aansluiting my-port, elektronisch dimbare binnenspiegel.
Instrumentenpaneel
INT-voeding rempedaalschakelaar (N.C.-contact), koppelingspedaalschakelaar,
interieurverwarming, Blue&Me™-regeleenheid, inbouwvoorbereiding
autoradio, regeleenheid spanningsstabilisator, achteruitrijlicht in achterbumper,
sensor in rembekrachtiger, relaisspoelen in zekeringenkast motorruimte
151-182 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:08 Pagina 174

175
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVA L LEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5 Zekeringenkast in motorruimte fig. 159
VERBRUIKERS ZEKERING AMPÈRE
Hi-fi-audiosysteem met autoradio, regeleenheid en subwoofer
Claxon
Grootlicht links, grootlicht rechts
Aircocompressor
Achterruitverwarming
Elektrische brandstofpomp in tank
Mistlamp links, mistlamp rechts
Stekkerdoos (inbouwvoorbereiding)
Stekkerdoos interieur, aansteker
Accuconditiesensor
Spiegelverwarming bestuurderszijde, spiegelverwarming
passagierszijde
151-182 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:08 Pagina 175

194
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

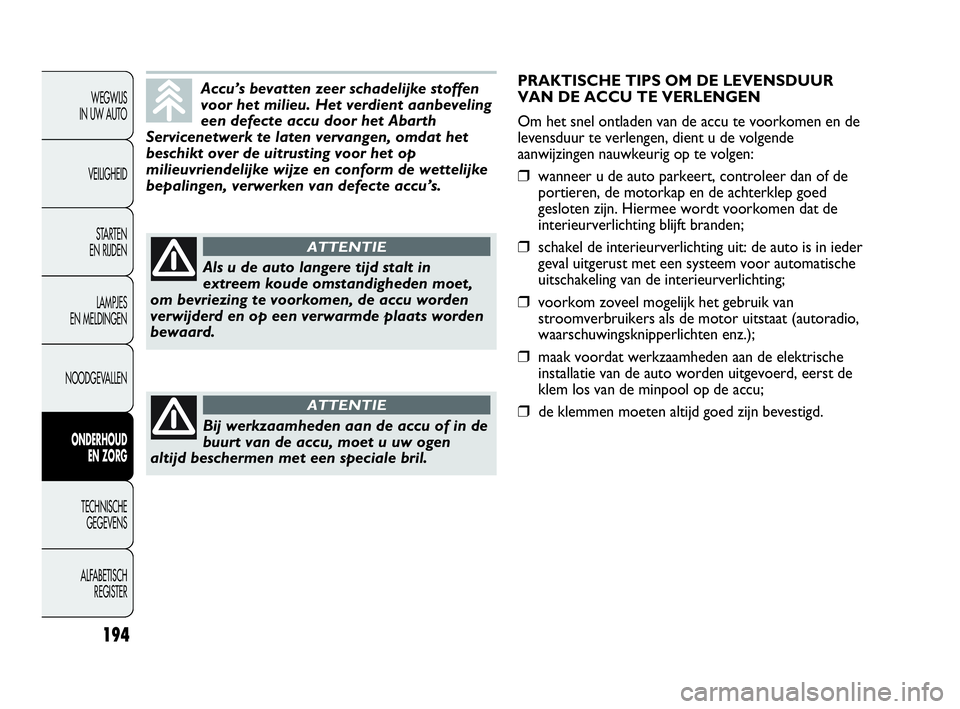

Accu’s bevatten zeer schadelijke stoffen
voor het milieu. Het verdient aanbeveling
een defecte accu door het Abarth
Servicenetwerk te laten vervangen, omdat het
beschikt over de uitrusting voor het op
milieuvriendelijke wijze en conform de wettelijke
bepalingen, verwerken van defecte accu’s.
Als u de auto langere tijd stalt in
extreem koude omstandigheden moet,
om bevriezing te voorkomen, de accu worden
verwijderd en op een verwarmde plaats worden
bewaard.
ATTENTIE
Bij werkzaamheden aan de accu of in de
buurt van de accu, moet u uw ogen
altijd beschermen met een speciale bril.
ATTENTIE
PRAKTISCHE TIPS OM DE LEVENSDUUR
VAN DE ACCU TE VERLENGEN
Om het snel ontladen van de accu te voorkomen en de
levensduur te verlengen, dient u de volgende
aanwijzingen nauwkeurig op te volgen:
❒wanneer u de auto parkeert, controleer dan of de
portieren, de motorkap en de achterklep goed
gesloten zijn. Hiermee wordt voorkomen dat de
interieurverlichting blijft branden;
❒schakel de interieurverlichting uit: de auto is in ieder
geval uitgerust met een systeem voor automatische
uitschakeling van de interieurverlichting;
❒voorkom zoveel mogelijk het gebruik van
stroomverbruikers als de motor uitstaat (autoradio,
waarschuwingsknipperlichten enz.);
❒maak voordat werkzaamheden aan de elektrische
installatie van de auto worden uitgevoerd, eerst de
klem los van de minpool op de accu;
❒de klemmen moeten altijd goed zijn bevestigd.
183-204 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:19 Pagina 194

Golfband selecteren ...................................................... 244
Voorkeuzetoetsen ......................................................... 245
Laatst beluisterde station opslaan .............................. 245
Automatische afstemming ............................................ 245
Handmatige afstemming ............................................... 245
Functie Autostore .......................................................... 246
Ontvangst van alarmberichten .................................... 247
Functie EON ................................................................... 247
Uitzendingen in stereo .................................................. 247
CD-SPELER ..................................................................... 248
Inleiding ............................................................................ 248
CD-speler selecteren .................................................... 248
Laden/uitwerpen van de CD ....................................... 249
Informatie op het display .............................................. 250
Muziekstuk selecteren .................................................. 250
Muziekstukken snel vooruit-/terugspoelen .............. 250
Functie Pause .................................................................. 250
MP3 CD-SPELER ............................................................ 251
Inleiding ............................................................................ 251
MP3-speler ...................................................................... 251
MP3-sessie op hybride discs selecteren .................... 252
Informatie op het display .............................................. 252
Volgende/vorige map selecteren ................................ 253
Structuur van de mappen ............................................. 253
DIAGNOSE VAN STORINGEN ................................ 254
AUTORADIO
INLEIDING ..................................................................... 222
Tips ................................................................................... 222
Technische gegevens ..................................................... 224
SNELGIDS ....................................................................... 225
Bedieningsknoppen op het stuur ................................ 228
Algemene informatie ..................................................... 229
FUNCTIES EN INSTELLINGEN ................................. 231
Autoradio inschakelen .................................................. 231
Autoradio uitschakelen ................................................. 231
Functies Radio selecteren ............................................ 231
CD-speler selecteren .................................................... 231
Geheugenfunctie audiobron ........................................ 231
Volumeregeling ............................................................... 232
Functie Mute/Pause ....................................................... 232
Audio-instellingen .......................................................... 233
Toonregeling ................................................................... 234
Balansregeling .................................................................. 234
Faderregeling ................................................................... 234
Functie Loudness ........................................................... 234
Functies Preset/User/Classic/Rock/Jazz ..................... 235
Functie User Eq Settings ............................................... 235
Menu ................................................................................. 236
Inbouwvoorbereiding telefoon ................................... 242
Diefstalbeveiliging ........................................................... 243
RADIO (Tuner) .............................................................. 244
Inleiding ............................................................................ 244
AUTORADIO
221
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 221

Onderhoud en zorg
Maak het frontpaneel alleen met een zachte en
antistatische doek schoon. Schoonmaak- en
glansmiddelen kunnen het front beschadigen.
INLEIDING
De autoradio is ontwikkeld volgens de kenmerkende
eigenschappen van het interieur en heeft een geheel
eigen ontwerp dat volledig is afgestemd op de
vormgeving van het dashboard.
Hieronder zijn tips en aanwijzingen opgenomen. Het
verdient aanbeveling deze aandachtig te lezen.
TIPS
Verkeersveiligheid
Voordat u gaat rijden, raden wij u aan om vertrouwd te
raken met de verschillende functies van de autoradio
(bijv. het opslaan van stations).
Ontvangstomstandigheden
Tijdens het rijden wisselen de ontvangstomstandigheden
voortdurend. De ontvangst kan gestoord worden door
de aanwezigheid van bergen, gebouwen of bruggen,
vooral als u ver verwijderd bent van de zender waarnaar
u luistert.
BELANGRIJK Bij verkeersinformatie kan het volume
toenemen in vergelijking tot de normale weergave.
Een te hoog volume tijdens het rijden kan
zowel uw leven als het leven van anderen in
gevaar brengen. Wij raden u dan ook aan om het
volume altijd zo te regelen dat geluiden van buiten
hoorbaar blijven.
ATTENTIE
AUTORADIO
222
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 222

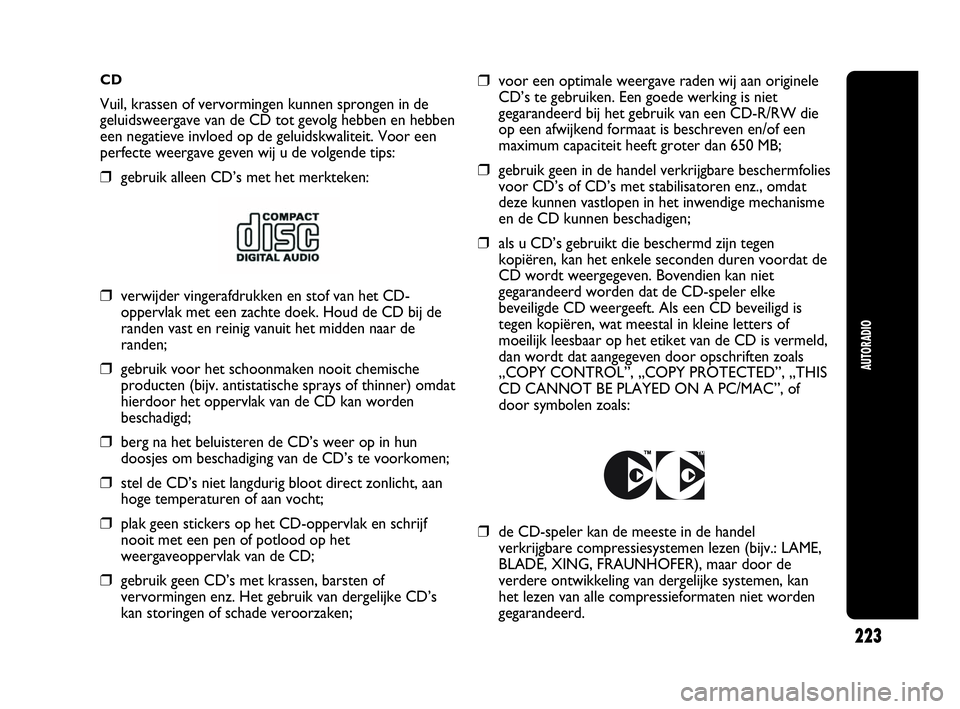

CD
Vuil, krassen of vervormingen kunnen sprongen in de
geluidsweergave van de CD tot gevolg hebben en hebben
een negatieve invloed op de geluidskwaliteit. Voor een
perfecte weergave geven wij u de volgende tips:
❒gebruik alleen CD’s met het merkteken:
AUTORADIO
223
❒verwijder vingerafdrukken en stof van het CD-
oppervlak met een zachte doek. Houd de CD bij de
randen vast en reinig vanuit het midden naar de
randen;
❒gebruik voor het schoonmaken nooit chemische
producten (bijv. antistatische sprays of thinner) omdat
hierdoor het oppervlak van de CD kan worden
beschadigd;
❒berg na het beluisteren de CD’s weer op in hun
doosjes om beschadiging van de CD’s te voorkomen;
❒stel de CD’s niet langdurig bloot direct zonlicht, aan
hoge temperaturen of aan vocht;
❒plak geen stickers op het CD-oppervlak en schrijf
nooit met een pen of potlood op het
weergaveoppervlak van de CD;
❒gebruik geen CD’s met krassen, barsten of
vervormingen enz. Het gebruik van dergelijke CD’s
kan storingen of schade veroorzaken;
❒voor een optimale weergave raden wij aan originele
CD’s te gebruiken. Een goede werking is niet
gegarandeerd bij het gebruik van een CD-R/RW die
op een afwijkend formaat is beschreven en/of een
maximum capaciteit heeft groter dan 650 MB;
❒gebruik geen in de handel verkrijgbare beschermfolies
voor CD’s of CD’s met stabilisatoren enz., omdat
deze kunnen vastlopen in het inwendige mechanisme
en de CD kunnen beschadigen;
❒als u CD’s gebruikt die beschermd zijn tegen
kopiëren, kan het enkele seconden duren voordat de
CD wordt weergegeven. Bovendien kan niet
gegarandeerd worden dat de CD-speler elke
beveiligde CD weergeeft. Als een CD beveiligd is
tegen kopiëren, wat meestal in kleine letters of
moeilijk leesbaar op het etiket van de CD is vermeld,
dan wordt dat aangegeven door opschriften zoals
„COPY CONTROL”, „COPY PROTECTED”, „THIS
CD CANNOT BE PLAYED ON A PC/MAC”, of
door symbolen zoals:
❒de CD-speler kan de meeste in de handel
verkrijgbare compressiesystemen lezen (bijv.: LAME,
BLADE, XING, FRAUNHOFER), maar door de
verdere ontwikkeling van dergelijke systemen, kan
het lezen van alle compressieformaten niet worden
gegarandeerd.
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 223

224
AUTORADIO
Uitrustingsniveau Hifi-audio
(voor bepaalde uitvoeringen/markten)
Luidsprekers voor
❒2 tweeters op de sierpanelen van de
binnenhandgrepen;
❒2 mid-woofer luidsprekers Ø 165 mm op de
portierframes.
Luidsprekers achter
❒2 full-range luidsprekers Ø 130 mm op de zijpanelen
achter;
❒1 box sub-woofer in de bagageruimte (rechts);
❒1 multikanaals-audioversterker onder het dashboard
(passagierszijde). TECHNISCHE GEGEVENS
Uitrustingsniveau Base-audio
Luidsprekers voor
❒2 tweeters Ø 38 mm op de sierpanelen van de
binnenhandgrepen;
❒2 mid-woofer luidsprekers Ø 165 mm op de
portierframes.
Luidsprekers achter
❒2 full-range luidsprekers Ø 130 mm op de zijpanelen
achter.
Uitrustingsniveau uitgebreide audio (MP3)
Luidsprekers voor
❒2 tweeters Ø 38 mm op de sierpanelen van de
binnenhandgrepen;
❒2 mid-woofer luidsprekers Ø 165 mm op de
portierframes.
Luidsprekers achter
❒2 full-range luidsprekers Ø 130 mm op de zijpanelen
achter.
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 224

225
AUTORADIO
SNELGIDS
Toets
FM
AM
MEDIA
ALGEMENE FUNCTIES
Inschakelen
Uitschakelen
Audiobron selecteren: radio FM1, FM2, FM Autostore
Audiobron selecteren: radio MW1, MW2
Audiobron selecteren: CD-speler/Media Player
(alleen met Blue&Me™)
Wijze
Toets kort indrukken
Toets even ingedrukt houden
Toets kort herhaaldelijk indrukken
Toets kort herhaaldelijk indrukken
Toets kort opeenvolgend indrukkengON/OFF fig. 1
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 225

Toets
1 2 3 4 5 6
FUNCTIES RADIO
Radiostation zoeken:
– Automatisch zoeken
– Handmatig zoeken
Huidige radiostation opslaan
Opgeslagen station oproepen
Wijze
Automatisch zoeken: toets ¯of ˙indrukken
(even ingedrukt houden voor snel vooruitzoeken)
Handmatig zoeken: toets ▲of ▼indrukken
(even ingedrukt houden voor snel vooruitzoeken)
Preset/geheugentoetsen
van 1 tot 6 even ingedrukt houden
Preset/geheugentoetsen
van 1 tot 6 kort indrukken
Toets
MUTE
AUDIOSYSTEEM
MENU
ALGEMENE FUNCTIES
Volume in-/uitschakelen (Mute/Pause)
Audio-instellingen: lage tonen (BASS), hoge tonen
(TREBLE), balans links/rechts (BALANCE),
balans voor/achter (FADER)
Regeling van geavanceerde functies
Volumeregeling
Wijze
Toets kort indrukken
Menu inschakelen: toets kort indrukken
Type regeling selecteren: toets ▲of ▼indrukken
Waarden instellen: toets ¯of ˙indrukken
Menu inschakelen: toets kort indrukken
Type regeling selecteren: toets ▲of ▼indrukken
Waarden instellen: toets indrukken ¯of ˙
Knop links-/rechtsom draaien
AUTORADIO
226
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 226
