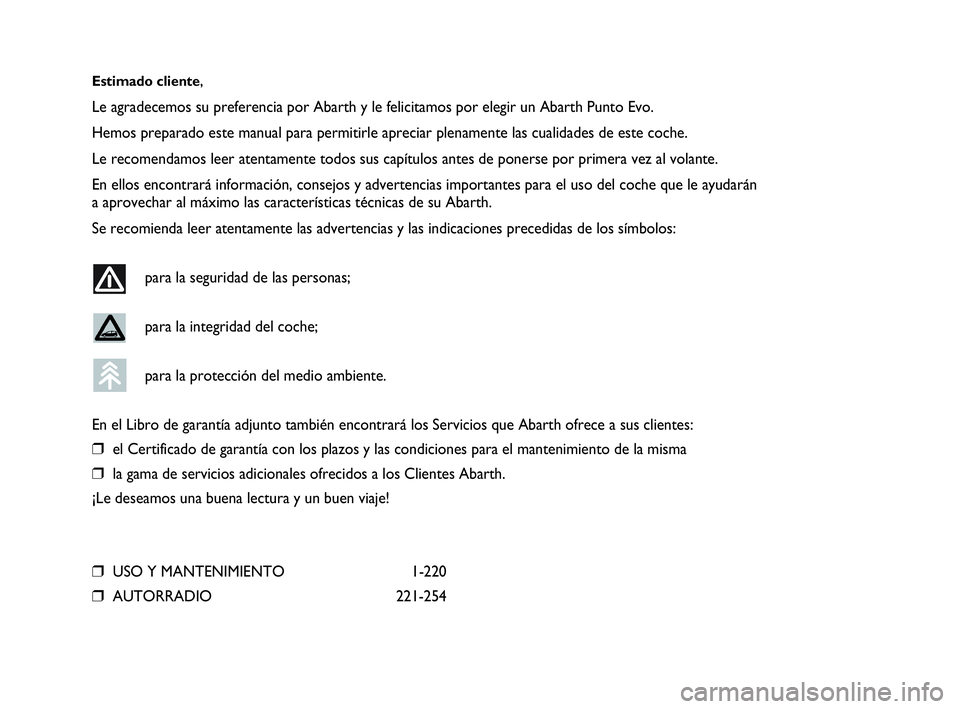

Estimado cliente,
Le agradecemos su preferencia por Abarth y le felicitamos por elegir un Abarth Punto Evo.
Hemos preparado este manual para permitirle apreciar plenamente las cualidades de este coche.
Le recomendamos leer atentamente todos sus capítulos antes de ponerse por primera vez al volante.
En ellos encontrará información, consejos y advertencias importantes para el uso del coche que le ayudarán
a aprovechar al máximo las características técnicas de su Abarth.
Se recomienda leer atentamente las advertencias y las indicaciones precedidas de los símbolos:
para la seguridad de las personas;
para la integridad del coche;
para la protección del medio ambiente.
En el Libro de garantía adjunto también encontrará los Servicios que Abarth ofrece a sus clientes:
❒el Certificado de garantía con los plazos y las condiciones para el mantenimiento de la misma
❒la gama de servicios adicionales ofrecidos a los Clientes Abarth.
¡Le deseamos una buena lectura y un buen viaje!
❒USO Y MANTENIMIENTO 1-220
❒AUTORRADIO 221-254
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 1

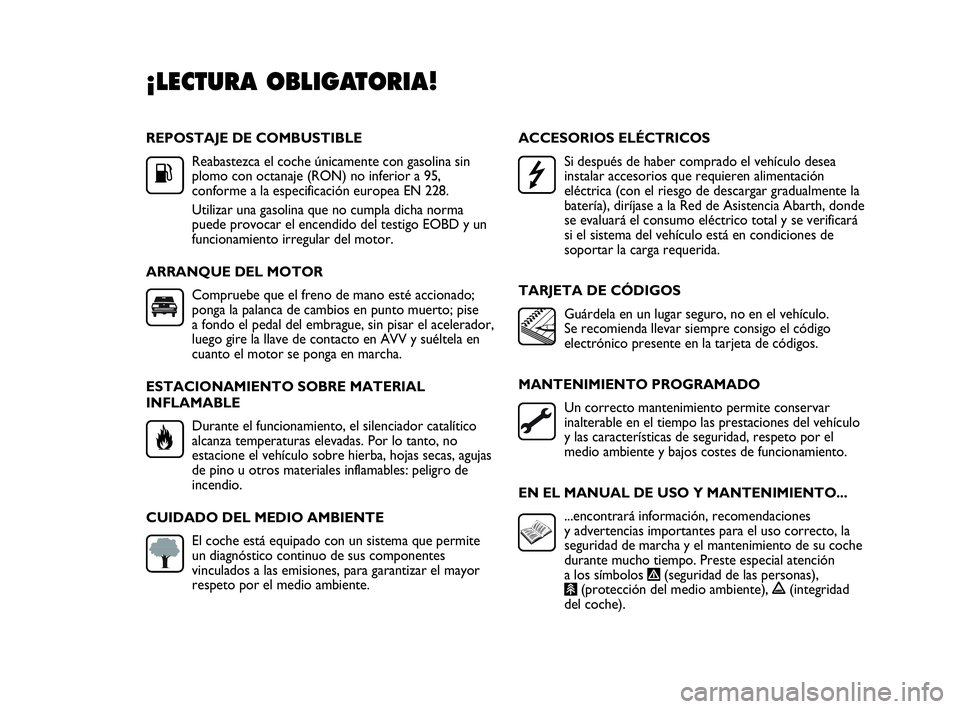

REPOSTAJE DE COMBUSTIBLE
Reabastezca el coche únicamente con gasolina sin
plomo con octanaje (RON) no inferior a 95,
conforme a la especificación europea EN 228.
Utilizar una gasolina que no cumpla dicha norma
puede provocar el encendido del testigo EOBD y un
funcionamiento irregular del motor.
ARRANQUE DEL MOTOR
Compruebe que el freno de mano esté accionado;
ponga la palanca de cambios en punto muerto; pise
a fondo el pedal del embrague, sin pisar el acelerador,
luego gire la llave de contacto en AVV y suéltela en
cuanto el motor se ponga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL
INFLAMABLE
Durante el funcionamiento, el silenciador catalítico
alcanza temperaturas elevadas. Por lo tanto, no
estacione el vehículo sobre hierba, hojas secas, agujas
de pino u otros materiales inflamables: peligro de
incendio.
CUIDADO DEL MEDIO AMBIENTE
El coche está equipado con un sistema que permite
un diagnóstico continuo de sus componentes
vinculados a las emisiones, para garantizar el mayor
respeto por el medio ambiente.ACCESORIOS ELÉCTRICOS
Si después de haber comprado el vehículo desea
instalar accesorios que requieren alimentación
eléctrica (con el riesgo de descargar gradualmente la
batería), diríjase a la Red de Asistencia Abarth, donde
se evaluará el consumo eléctrico total y se verificará
si el sistema del vehículo está en condiciones de
soportar la carga requerida.
TARJETA DE CÓDIGOS
Guárdela en un lugar seguro, no en el vehículo.
Se recomienda llevar siempre consigo el código
electrónico presente en la tarjeta de códigos.
MANTENIMIENTO PROGRAMADO
Un correcto mantenimiento permite conservar
inalterable en el tiempo las prestaciones del vehículo
y las características de seguridad, respeto por el
medio ambiente y bajos costes de funcionamiento.
EN EL MANUAL DE USO Y MANTENIMIENTO...
...encontrará información, recomendaciones
y advertencias importantes para el uso correcto, la
seguridad de marcha y el mantenimiento de su coche
durante mucho tiempo. Preste especial atención
a los símbolos
"(seguridad de las personas),
#(protección del medio ambiente), !(integridad
del coche).
¡LECTURA OBLIGATORIA!
K


001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 2

CONOCIMIENTO DEL VEHÍCULO
SALPICADERO PORTAINSTRUMENTOS
La presencia y la posición de los mandos, instrumentos e indicadores pueden variar en función de las versiones.
F0U001Abfig. 1

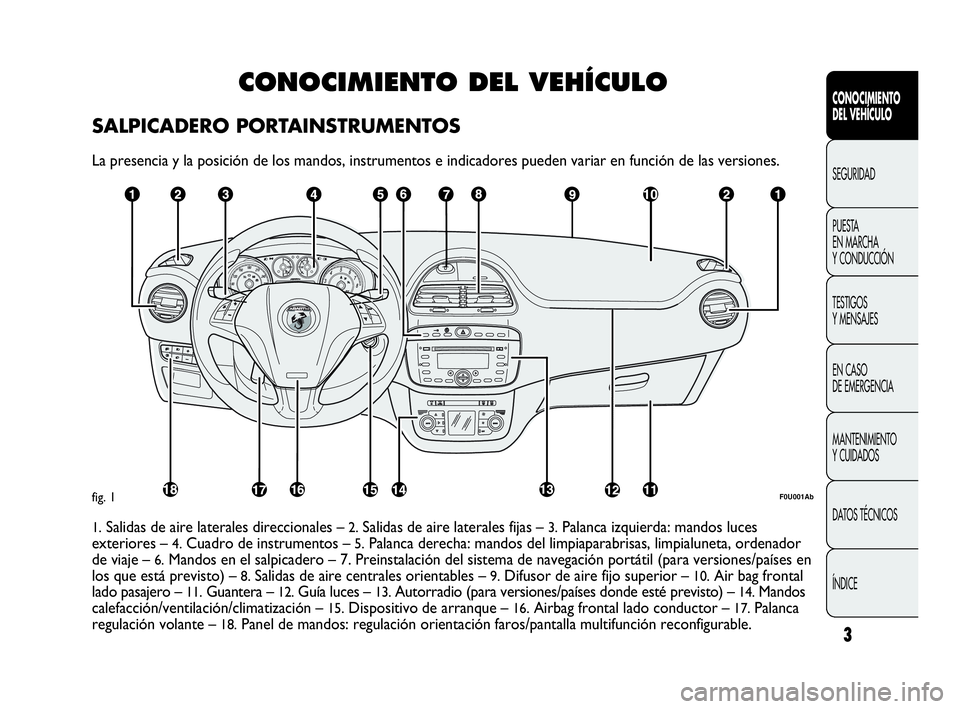

1.Salidas de aire laterales direccionales –2.Salidas de aire laterales fijas –3.Palanca izquierda: mandos luces
exteriores –
4.Cuadro de instrumentos –5.Palanca derecha: mandos del limpiaparabrisas, limpialuneta, ordenador
de viaje –
6.Mandos en el salpicadero – 7. Preinstalación del sistema de navegación portátil (para versiones/países en
los que está previsto) –
8.Salidas de aire centrales orientables –9.Difusor de aire fijo superior –10.Air bag frontal
lado pasajero –
11.Guantera –12.Guía luces –13.Autorradio (para versiones/países donde esté previsto) –14.Mandos
calefacción/ventilación/climatización –
15.Dispositivo de arranque –16.Airbag frontal lado conductor –17. Palanca
regulación volante –
18.Panel de mandos: regulación orientación faros/pantalla multifunción reconfigurable.3
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 3

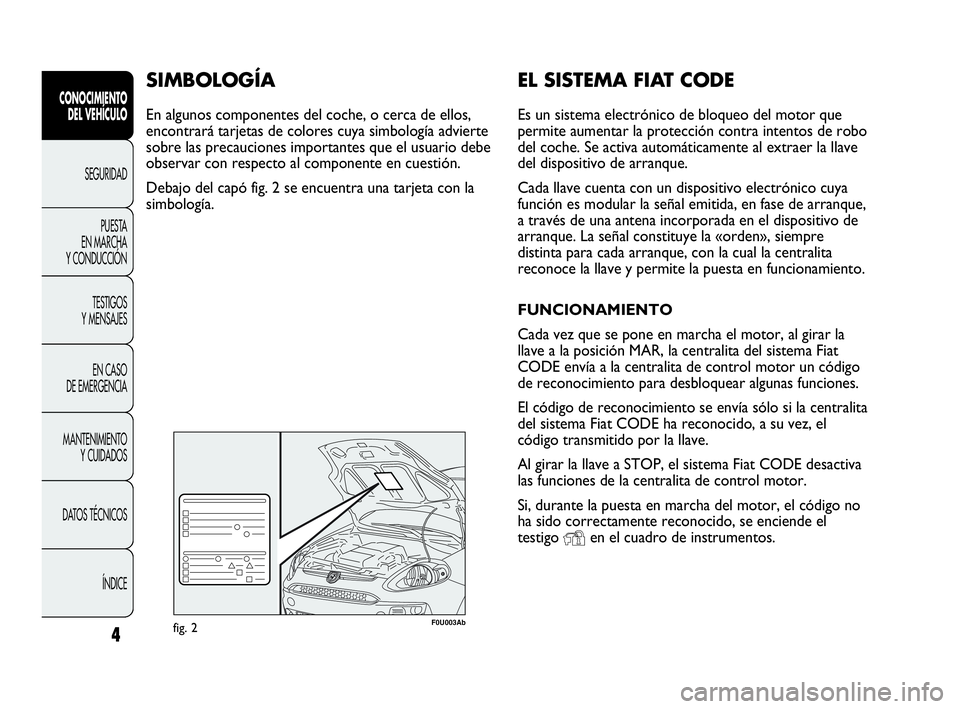

EL SISTEMA FIAT CODE
Es un sistema electrónico de bloqueo del motor que
permite aumentar la protección contra intentos de robo
del coche. Se activa automáticamente al extraer la llave
del dispositivo de arranque.
Cada llave cuenta con un dispositivo electrónico cuya
función es modular la señal emitida, en fase de arranque,
a través de una antena incorporada en el dispositivo de
arranque. La señal constituye la «orden», siempre
distinta para cada arranque, con la cual la centralita
reconoce la llave y permite la puesta en funcionamiento.
FUNCIONAMIENTO
Cada vez que se pone en marcha el motor, al girar la
llave a la posición MAR, la centralita del sistema Fiat
CODE envía a la centralita de control motor un código
de reconocimiento para desbloquear algunas funciones.
El código de reconocimiento se envía sólo si la centralita
del sistema Fiat CODE ha reconocido, a su vez, el
código transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat CODE desactiva
las funciones de la centralita de control motor.
Si, durante la puesta en marcha del motor, el código no
ha sido correctamente reconocido, se enciende el
testigo
Yen el cuadro de instrumentos.
SIMBOLOGÍA
En algunos componentes del coche, o cerca de ellos,
encontrará tarjetas de colores cuya simbología advierte
sobre las precauciones importantes que el usuario debe
observar con respecto al componente en cuestión.
Debajo del capó fig. 2 se encuentra una tarjeta con la
simbología.
F0U003Abfig. 24
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 4

LAS LLAVES

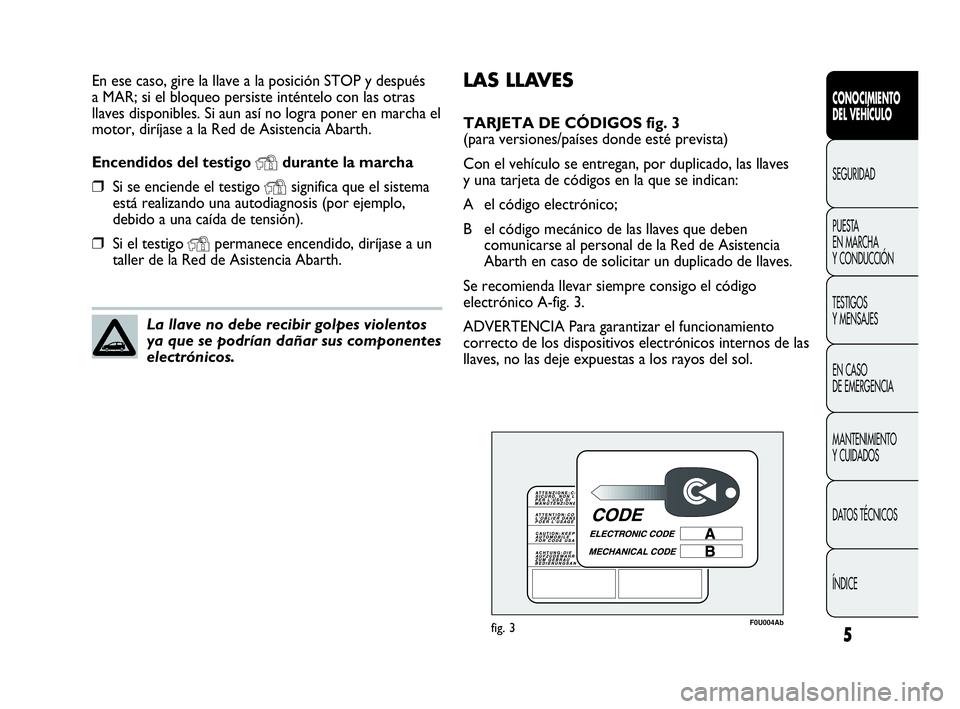

TARJETA DE CÓDIGOS fig. 3
(para versiones/países donde esté prevista)
Con el vehículo se entregan, por duplicado, las llaves
y una tarjeta de códigos en la que se indican:
A el código electrónico;
B el código mecánico de las llaves que deben
comunicarse al personal de la Red de Asistencia
Abarth en caso de solicitar un duplicado de llaves.
Se recomienda llevar siempre consigo el código
electrónico A-fig. 3.
ADVERTENCIA Para garantizar el funcionamiento
correcto de los dispositivos electrónicos internos de las
llaves, no las deje expuestas a los rayos del sol. En ese caso, gire la llave a la posición STOP y después
a MAR; si el bloqueo persiste inténtelo con las otras
llaves disponibles. Si aun así no logra poner en marcha el
motor, diríjase a la Red de Asistencia Abarth.
Encendidos del testigo
Ydurante la marcha
❒Si se enciende el testigo Ysignifica que el sistema
está realizando una autodiagnosis (por ejemplo,
debido a una caída de tensión).
❒Si el testigo Ypermanece encendido, diríjase a un
taller de la Red de Asistencia Abarth.
La llave no debe recibir golpes violentos
ya que se podrían dañar sus componentes
electrónicos.
F0U004Abfig. 35
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 5

6
F0U005Abfig. 4

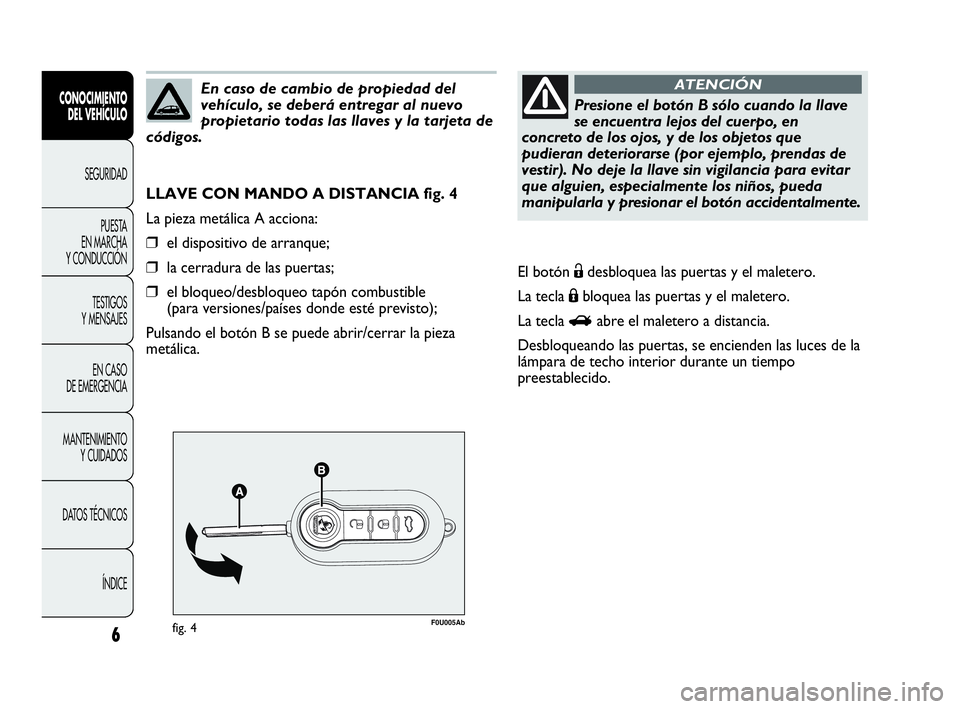

LLAVE CON MANDO A DISTANCIA fig. 4
La pieza metálica A acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒el bloqueo/desbloqueo tapón combustible
(para versiones/países donde esté previsto);
Pulsando el botón B se puede abrir/cerrar la pieza
metálica.
En caso de cambio de propiedad del
vehículo, se deberá entregar al nuevo
propietario todas las llaves y la tarjeta de
códigos.
Presione el botón B sólo cuando la llave
se encuentra lejos del cuerpo, en
concreto de los ojos, y de los objetos que
pudieran deteriorarse (por ejemplo, prendas de
vestir). No deje la llave sin vigilancia para evitar
que alguien, especialmente los niños, pueda
manipularla y presionar el botón accidentalmente.
ATENCIÓN
El botón Ëdesbloquea las puertas y el maletero.
La tecla Ábloquea las puertas y el maletero.
La tecla
Rabre el maletero a distancia.
Desbloqueando las puertas, se encienden las luces de la
lámpara de techo interior durante un tiempo
preestablecido.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 6

7
F0U006Abfig. 5F0U007Abfig. 6

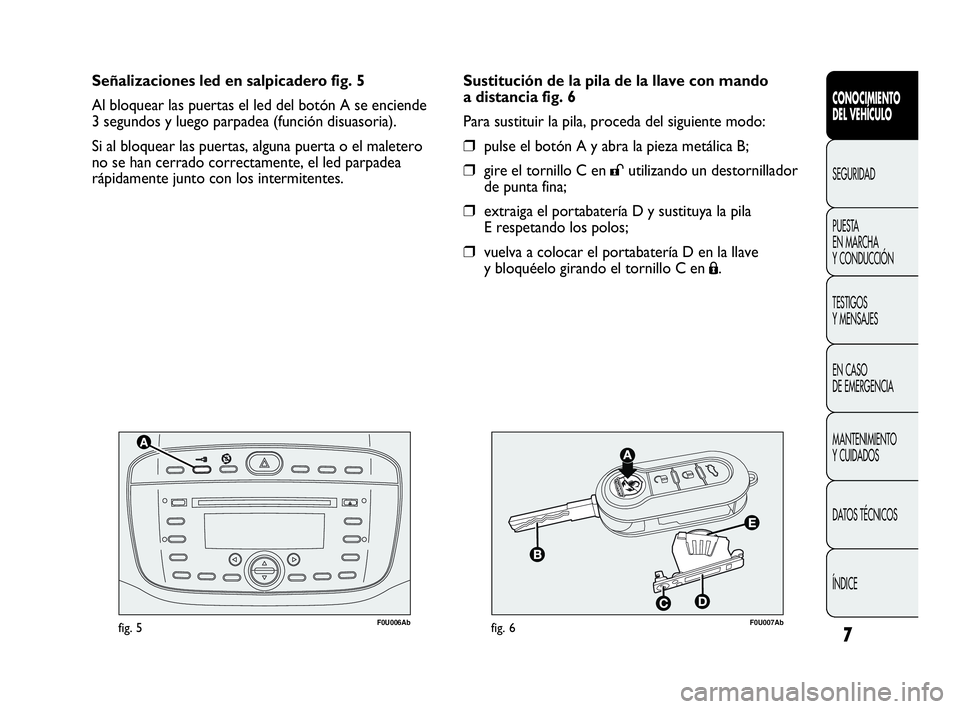

Sustitución de la pila de la llave con mando
a distancia fig. 6
Para sustituir la pila, proceda del siguiente modo:
❒pulse el botón A y abra la pieza metálica B;
❒gire el tornillo C en :utilizando un destornillador
de punta fina;
❒extraiga el portabatería D y sustituya la pila
E respetando los polos;
❒vuelva a colocar el portabatería D en la llave
y bloquéelo girando el tornillo C en
Á. Señalizaciones led en salpicadero fig. 5
Al bloquear las puertas el led del botón A se enciende
3 segundos y luego parpadea (función disuasoria).
Si al bloquear las puertas, alguna puerta o el maletero
no se han cerrado correctamente, el led parpadea
rápidamente junto con los intermitentes.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 7

Las pilas agotadas son perjudiciales para
el medio ambiente, por lo que deben ser
depositadas en los contenedores
específicos previstos por la legislación vigente,
o bien, entregadas a la Red de Asistencia Abarth,
que se encargará de eliminarlas.SUSTITUCIÓN DE LA TAPA DEL MANDO

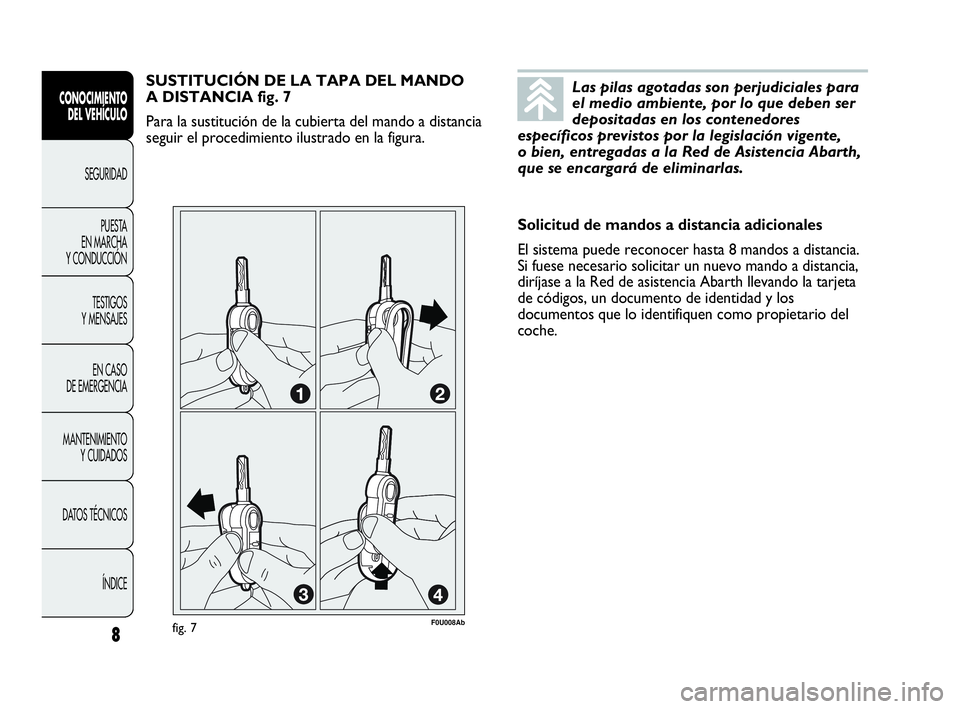

A DISTANCIA fig. 7
Para la sustitución de la cubierta del mando a distancia
seguir el procedimiento ilustrado en la figura.
Solicitud de mandos a distancia adicionales
El sistema puede reconocer hasta 8 mandos a distancia.
Si fuese necesario solicitar un nuevo mando a distancia,
diríjase a la Red de asistencia Abarth llevando la tarjeta
de códigos, un documento de identidad y los
documentos que lo identifiquen como propietario del
coche.
fig. 7F0U008Ab
8
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 8

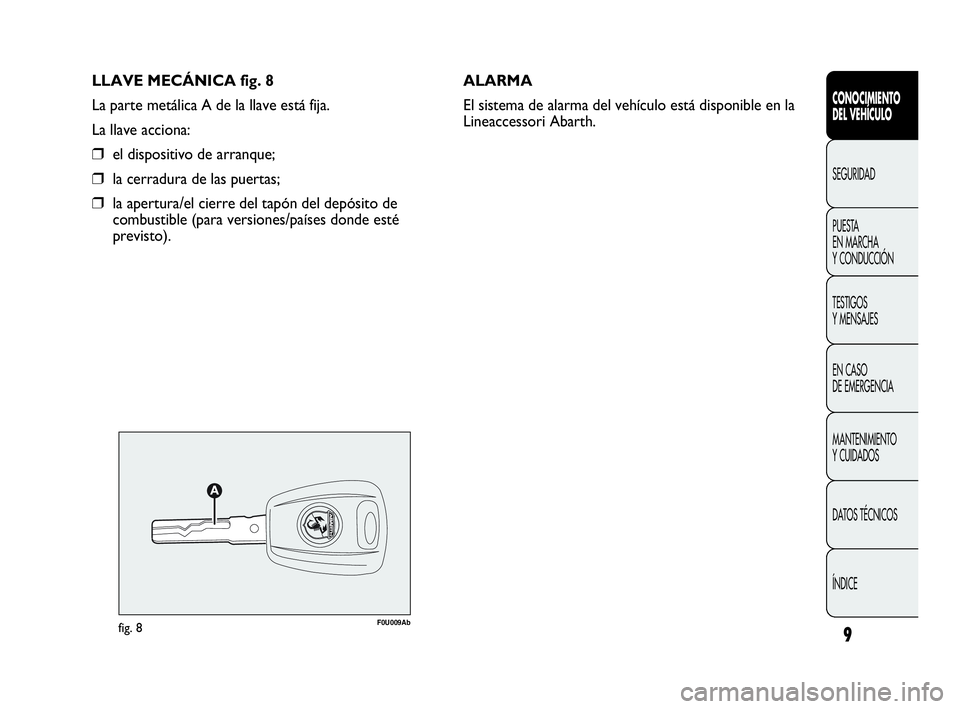

LLAVE MECÁNICA fig. 8
La parte metálica A de la llave está fija.
La llave acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒la apertura/el cierre del tapón del depósito de
combustible (para versiones/países donde esté
previsto).ALARMA
El sistema de alarma del vehículo está disponible en la
Lineaccessori Abarth.
fig. 8F0U009Ab
9
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 9
