Abarth Punto Evo 2010 Instructieboek (in Dutch)

220
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
142

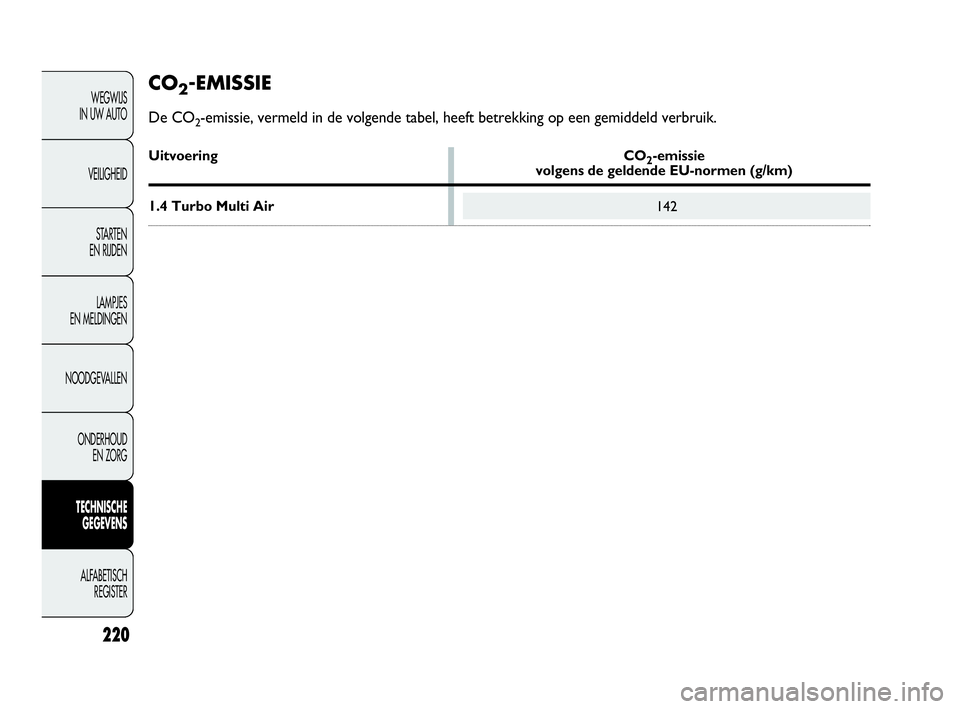

CO2-EMISSIE
De CO2-emissie, vermeld in de volgende tabel, heeft betrekking op een gemiddeld verbruik.
Uitvoering CO2-emissievolgens de geldende EU-normen (g/km)
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:14 Pagina 220

Golfband selecteren ...................................................... 244
Voorkeuzetoetsen ......................................................... 245
Laatst beluisterde station opslaan .............................. 245
Automatische afstemming ............................................ 245
Handmatige afstemming ............................................... 245
Functie Autostore .......................................................... 246
Ontvangst van alarmberichten .................................... 247
Functie EON ................................................................... 247
Uitzendingen in stereo .................................................. 247
CD-SPELER ..................................................................... 248
Inleiding ............................................................................ 248
CD-speler selecteren .................................................... 248
Laden/uitwerpen van de CD ....................................... 249
Informatie op het display .............................................. 250
Muziekstuk selecteren .................................................. 250
Muziekstukken snel vooruit-/terugspoelen .............. 250
Functie Pause .................................................................. 250
MP3 CD-SPELER ............................................................ 251
Inleiding ............................................................................ 251
MP3-speler ...................................................................... 251
MP3-sessie op hybride discs selecteren .................... 252
Informatie op het display .............................................. 252
Volgende/vorige map selecteren ................................ 253
Structuur van de mappen ............................................. 253
DIAGNOSE VAN STORINGEN ................................ 254
AUTORADIO
INLEIDING ..................................................................... 222
Tips ................................................................................... 222
Technische gegevens ..................................................... 224
SNELGIDS ....................................................................... 225
Bedieningsknoppen op het stuur ................................ 228
Algemene informatie ..................................................... 229
FUNCTIES EN INSTELLINGEN ................................. 231
Autoradio inschakelen .................................................. 231
Autoradio uitschakelen ................................................. 231
Functies Radio selecteren ............................................ 231
CD-speler selecteren .................................................... 231
Geheugenfunctie audiobron ........................................ 231
Volumeregeling ............................................................... 232
Functie Mute/Pause ....................................................... 232
Audio-instellingen .......................................................... 233
Toonregeling ................................................................... 234
Balansregeling .................................................................. 234
Faderregeling ................................................................... 234
Functie Loudness ........................................................... 234
Functies Preset/User/Classic/Rock/Jazz ..................... 235
Functie User Eq Settings ............................................... 235
Menu ................................................................................. 236
Inbouwvoorbereiding telefoon ................................... 242
Diefstalbeveiliging ........................................................... 243
RADIO (Tuner) .............................................................. 244
Inleiding ............................................................................ 244
AUTORADIO
221
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 221

Onderhoud en zorg
Maak het frontpaneel alleen met een zachte en
antistatische doek schoon. Schoonmaak- en
glansmiddelen kunnen het front beschadigen.
INLEIDING
De autoradio is ontwikkeld volgens de kenmerkende
eigenschappen van het interieur en heeft een geheel
eigen ontwerp dat volledig is afgestemd op de
vormgeving van het dashboard.
Hieronder zijn tips en aanwijzingen opgenomen. Het
verdient aanbeveling deze aandachtig te lezen.
TIPS
Verkeersveiligheid
Voordat u gaat rijden, raden wij u aan om vertrouwd te
raken met de verschillende functies van de autoradio
(bijv. het opslaan van stations).
Ontvangstomstandigheden
Tijdens het rijden wisselen de ontvangstomstandigheden
voortdurend. De ontvangst kan gestoord worden door
de aanwezigheid van bergen, gebouwen of bruggen,
vooral als u ver verwijderd bent van de zender waarnaar
u luistert.
BELANGRIJK Bij verkeersinformatie kan het volume
toenemen in vergelijking tot de normale weergave.
Een te hoog volume tijdens het rijden kan
zowel uw leven als het leven van anderen in
gevaar brengen. Wij raden u dan ook aan om het
volume altijd zo te regelen dat geluiden van buiten
hoorbaar blijven.
ATTENTIE
AUTORADIO
222
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 222

CD
Vuil, krassen of vervormingen kunnen sprongen in de
geluidsweergave van de CD tot gevolg hebben en hebben
een negatieve invloed op de geluidskwaliteit. Voor een
perfecte weergave geven wij u de volgende tips:
❒gebruik alleen CD’s met het merkteken:
AUTORADIO
223
❒verwijder vingerafdrukken en stof van het CD-
oppervlak met een zachte doek. Houd de CD bij de
randen vast en reinig vanuit het midden naar de
randen;
❒gebruik voor het schoonmaken nooit chemische
producten (bijv. antistatische sprays of thinner) omdat
hierdoor het oppervlak van de CD kan worden
beschadigd;
❒berg na het beluisteren de CD’s weer op in hun
doosjes om beschadiging van de CD’s te voorkomen;
❒stel de CD’s niet langdurig bloot direct zonlicht, aan
hoge temperaturen of aan vocht;
❒plak geen stickers op het CD-oppervlak en schrijf
nooit met een pen of potlood op het
weergaveoppervlak van de CD;
❒gebruik geen CD’s met krassen, barsten of
vervormingen enz. Het gebruik van dergelijke CD’s
kan storingen of schade veroorzaken;
❒voor een optimale weergave raden wij aan originele
CD’s te gebruiken. Een goede werking is niet
gegarandeerd bij het gebruik van een CD-R/RW die
op een afwijkend formaat is beschreven en/of een
maximum capaciteit heeft groter dan 650 MB;
❒gebruik geen in de handel verkrijgbare beschermfolies
voor CD’s of CD’s met stabilisatoren enz., omdat
deze kunnen vastlopen in het inwendige mechanisme
en de CD kunnen beschadigen;
❒als u CD’s gebruikt die beschermd zijn tegen
kopiëren, kan het enkele seconden duren voordat de
CD wordt weergegeven. Bovendien kan niet
gegarandeerd worden dat de CD-speler elke
beveiligde CD weergeeft. Als een CD beveiligd is
tegen kopiëren, wat meestal in kleine letters of
moeilijk leesbaar op het etiket van de CD is vermeld,
dan wordt dat aangegeven door opschriften zoals
„COPY CONTROL”, „COPY PROTECTED”, „THIS
CD CANNOT BE PLAYED ON A PC/MAC”, of
door symbolen zoals:
❒de CD-speler kan de meeste in de handel
verkrijgbare compressiesystemen lezen (bijv.: LAME,
BLADE, XING, FRAUNHOFER), maar door de
verdere ontwikkeling van dergelijke systemen, kan
het lezen van alle compressieformaten niet worden
gegarandeerd.
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 223

224
AUTORADIO
Uitrustingsniveau Hifi-audio
(voor bepaalde uitvoeringen/markten)
Luidsprekers voor
❒2 tweeters op de sierpanelen van de
binnenhandgrepen;
❒2 mid-woofer luidsprekers Ø 165 mm op de
portierframes.
Luidsprekers achter
❒2 full-range luidsprekers Ø 130 mm op de zijpanelen
achter;
❒1 box sub-woofer in de bagageruimte (rechts);
❒1 multikanaals-audioversterker onder het dashboard
(passagierszijde). TECHNISCHE GEGEVENS
Uitrustingsniveau Base-audio
Luidsprekers voor
❒2 tweeters Ø 38 mm op de sierpanelen van de
binnenhandgrepen;
❒2 mid-woofer luidsprekers Ø 165 mm op de
portierframes.
Luidsprekers achter
❒2 full-range luidsprekers Ø 130 mm op de zijpanelen
achter.
Uitrustingsniveau uitgebreide audio (MP3)
Luidsprekers voor
❒2 tweeters Ø 38 mm op de sierpanelen van de
binnenhandgrepen;
❒2 mid-woofer luidsprekers Ø 165 mm op de
portierframes.
Luidsprekers achter
❒2 full-range luidsprekers Ø 130 mm op de zijpanelen
achter.
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 224

225
AUTORADIO
SNELGIDS
Toets
FM
AM
MEDIA
ALGEMENE FUNCTIES
Inschakelen
Uitschakelen
Audiobron selecteren: radio FM1, FM2, FM Autostore
Audiobron selecteren: radio MW1, MW2
Audiobron selecteren: CD-speler/Media Player
(alleen met Blue&Me™)
Wijze
Toets kort indrukken
Toets even ingedrukt houden
Toets kort herhaaldelijk indrukken
Toets kort herhaaldelijk indrukken
Toets kort opeenvolgend indrukkengON/OFF fig. 1
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 225

Toets
1 2 3 4 5 6
FUNCTIES RADIO
Radiostation zoeken:
– Automatisch zoeken
– Handmatig zoeken
Huidige radiostation opslaan
Opgeslagen station oproepen
Wijze
Automatisch zoeken: toets ¯of ˙indrukken
(even ingedrukt houden voor snel vooruitzoeken)
Handmatig zoeken: toets ▲of ▼indrukken
(even ingedrukt houden voor snel vooruitzoeken)
Preset/geheugentoetsen
van 1 tot 6 even ingedrukt houden
Preset/geheugentoetsen
van 1 tot 6 kort indrukken
Toets
MUTE
AUDIOSYSTEEM
MENU
ALGEMENE FUNCTIES
Volume in-/uitschakelen (Mute/Pause)
Audio-instellingen: lage tonen (BASS), hoge tonen
(TREBLE), balans links/rechts (BALANCE),
balans voor/achter (FADER)
Regeling van geavanceerde functies
Volumeregeling
Wijze
Toets kort indrukken
Menu inschakelen: toets kort indrukken
Type regeling selecteren: toets ▲of ▼indrukken
Waarden instellen: toets ¯of ˙indrukken
Menu inschakelen: toets kort indrukken
Type regeling selecteren: toets ▲of ▼indrukken
Waarden instellen: toets indrukken ¯of ˙
Knop links-/rechtsom draaien
AUTORADIO
226
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 226

AUTORADIO
227
Toets
˚EJECT
FUNCTIES CD-SPELER
CD uitwerpen
Vorig/volgend muziekstuk weergeven
Muziekstuk CD snel vooruit-/terugspoelen
Vorige/volgende map weergeven (bij MP3-CD)
Wijze
Toets kort indrukken
Toets ¯of ˙kort indrukken
Toets ¯of ˙even ingedrukt houden
Toets ▲of ▼kort indrukken
FUNCTIES Media Player
(alleen met Blue&Me™)
Vorige/volgende map/artiest/genre/album selecteren
afhankelijk van de ingeschakelde keuzemogelijkheid
Vorig/volgend muziekstuk weergeven
Wijze
Toets kort indrukken
Toets kort indrukken
Toets
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 227

BEDIENINGSTOETSEN
OP HET STUUR
(voor bepaalde uitvoeringen/markten)
F0U518Ab
Toets
&
+
–
SRC
▲
▼
FUNCTIE
In-/uitschakelen van AudioMute (bij ingeschakelde radio)
of Pauze-functie (MP3-speler of Media Player alleen met
Blue&Me™)
Volume verhogen
Volume verlagen
Selecteren van golfband (FM1, FM2, FMT, FMA, MW1, MW2)
en keuze audiobron (Radio, MP3 of Media Player alleen met
Blue&Me™)
Radio: automatisch zoeken naar het eerstvolgende te
ontvangen station
CD/MP3-CD: volgend muziekstuk selecteren
Radio: automatisch zoeken naar het vorige te ontvangen
station
CD-/MP3-CD-speler: vorig muziekstuk selecterenWijze
Toets kort indrukken
Toets indrukken
Toets indrukken
Toets indrukken
Toets indrukken
Toets indrukken
AUTORADIO
228
fig. 2
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 228

AUTORADIO
229
ALGEMEEN
De autoradio heeft de volgende functies:
Radio
❒PLL-tuner voor de golfbanden FM/AM/MW;
❒RDS (Radio Data System) met TA
(verkeersinformatie) – TP (verkeersprogramma’s)
– EON (Enhanced Other Network) – REG (regionale
programma’s);
❒AF: zoeken naar alternatieve frequenties in RDS;
❒voorbereid op ontvangst van alarmberichten;
❒automatisch/handmatig afstemmen;
❒FM Multipath detector;
❒handmatig opslaan van 30 stations: 18 op de FM-
golfband (6 op FM1, 6 op FM2, 6 op FMT) en 12 op
de MW-golfband (6 op MW1, 6 op MW2);
❒automatisch opslaan (functie Autostore) van 6
stations op de betreffende FM-band;
❒functie SPEED VOLUME: snelheidsafhankelijke
volumeregeling;
❒automatische stereo/mono-weergave.CD-speler
❒CD direct selecteren;
❒Muziekstuk selecteren (vooruit/achteruit);
❒Muziekstukken snel vooruit-/terugspoelen;
❒Functie CD Display: weergave CD-naam/verstreken
speelduur vanaf het begin van het muziekstuk;
❒Lezen audio-CD, CD-R en CD-RW.
Op een multimedia-CD staan naast
audiotracks ook gegevens geregistreerd. Het
afspelen van dit type CD’s kan piepgeluiden
op een zodanig volume opleveren, dat niet alleen
de verkeersveiligheid in gevaar komt, maar
waardoor ook de eindversterker en de luidsprekers
beschadigd kunnen worden.
221-258 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:16 Pagina 229
