Abarth Punto Evo 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

Oplysningerne i denne publikation er vejledende.
Fiat kan til hver en tid foretage ændringer af de modeller, der beskrives i denne publikation, hvad enten ændringerne er teknisk eller
kommercielt begrundet. Henvend dig til Abarths servicenet, hvis du ønsker yderligere oplysninger.
Trykt på økologisk, klorfrit papir.
INSTRUKTIONSBOG
ABARTHPUNTOEVO
DANSK
COP LUM ABARTH PUNTO EVO DK 20-04-2010 14:01 Pagina 1

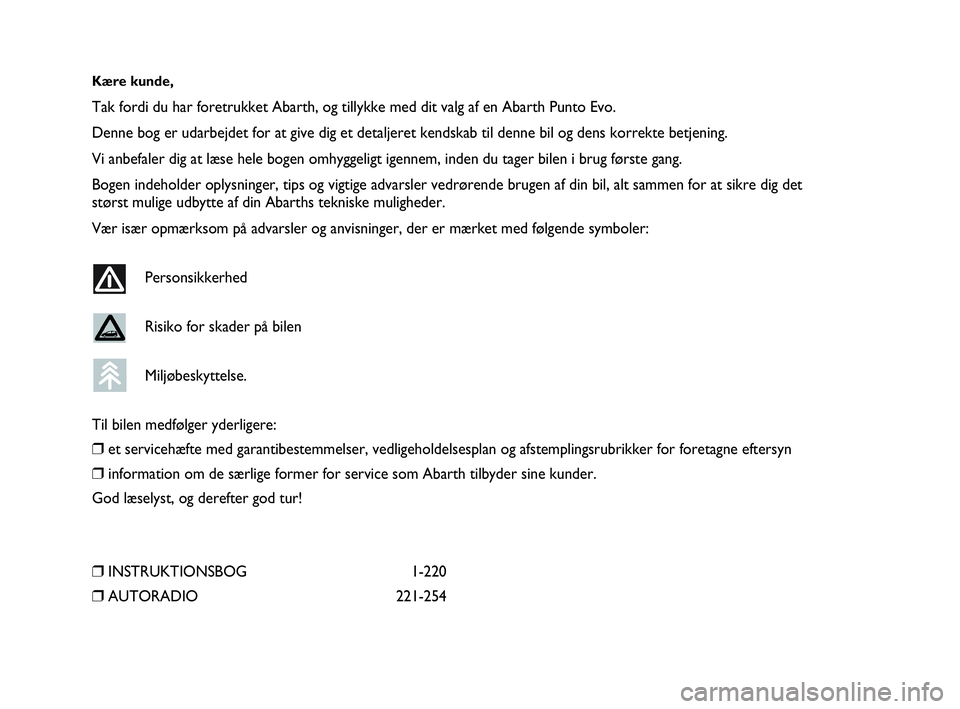

Kære kunde,
Tak fordi du har foretrukket Abarth, og tillykke med dit valg af en Abarth Punto Evo.
Denne bog er udarbejdet for at give dig et detaljeret kendskab til denne bil og dens korrekte betjening.
Vi anbefaler dig at læse hele bogen omhyggeligt igennem, inden du tager bilen i brug første gang.
Bogen indeholder oplysninger, tips og vigtige advarsler vedrørende brugen af din bil, alt sammen for at sikre dig det
størst mulige udbytte af din Abarths tekniske muligheder.
Vær især opmærksom på advarsler og anvisninger, der er mærket med følgende symboler:
Personsikkerhed
Risiko for skader på bilen
Miljøbeskyttelse.
Til bilen medfølger yderligere:
❒et servicehæfte med garantibestemmelser, vedligeholdelsesplan og afstemplingsrubrikker for foretagne eftersyn
❒information om de særlige former for service som Abarth tilbyder sine kunder.
God læselyst, og derefter god tur!
❒INSTRUKTIONSBOG 1-220
❒AUTORADIO 221-254
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 1

ELEKTRISK TILBEHØR
Hvis du efter anskaffelsen af bilen ønsker at montere
ekstra tilbehør, der kræver strømtilførsel (med risiko
for gradvis afladning af batteriet), anbefales det, at
kontakte Abarths servicenet. Her kan man udregne
det samlede strømforbrug og vurdere, om bilens
elanlæg kan understøtte den påtænkte belastning.
KODEKORT (CODE card)
Opbevar kortet et sikkert sted og ikke i bilen.
Det anbefales altid have den elektroniske kode,
der findes på kodekortet, med sig.
PLANMÆSSIG VEDLIGEHOLDELSE
Korrekt vedligeholdelse er vigtig for at sikre, at bilen
fortsat er i topform, og for at bevare dens
sikkerhedsegenskaber, miljøvenlighed og lave
driftsomkostninger langt frem i tiden.
INSTRUKTIONSBOGEN INDEHOLDER…
…oplysninger, tips og vigtige advarsler vedrørende
køresikkerheden og den korrekte brug og
vedligeholdelse af bilen. Vær specielt opmærksom
på symbolerne

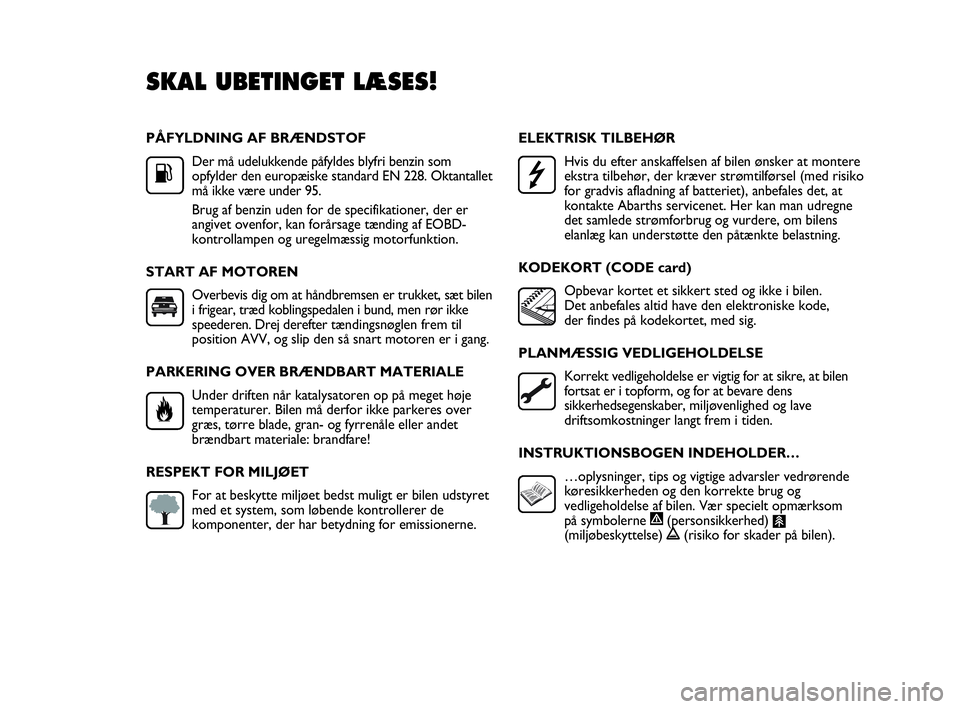

"(personsikkerhed) #(miljøbeskyttelse) !(risiko for skader på bilen). PÅFYLDNING AF BRÆNDSTOF
Der må udelukkende påfyldes blyfri benzin som
opfylder den europæiske standard EN 228. Oktantallet
må ikke være under 95.
Brug af benzin uden for de specifikationer, der er
angivet ovenfor, kan forårsage tænding af EOBD-
kontrollampen og uregelmæssig motorfunktion.
START AF MOTOREN
Overbevis dig om at håndbremsen er trukket, sæt bilen
i frigear, træd koblingspedalen i bund, men rør ikke
speederen. Drej derefter tændingsnøglen frem til
position AVV, og slip den så snart motoren er i gang.
PARKERING OVER BRÆNDBART MATERIALE
Under driften når katalysatoren op på meget høje
temperaturer. Bilen må derfor ikke parkeres over
græs, tørre blade, gran- og fyrrenåle eller andet
brændbart materiale: brandfare!
RESPEKT FOR MILJØET
For at beskytte miljøet bedst muligt er bilen udstyret
med et system, som løbende kontrollerer de
komponenter, der har betydning for emissionerne.
SKAL UBETINGET LÆSES!
K


001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 2

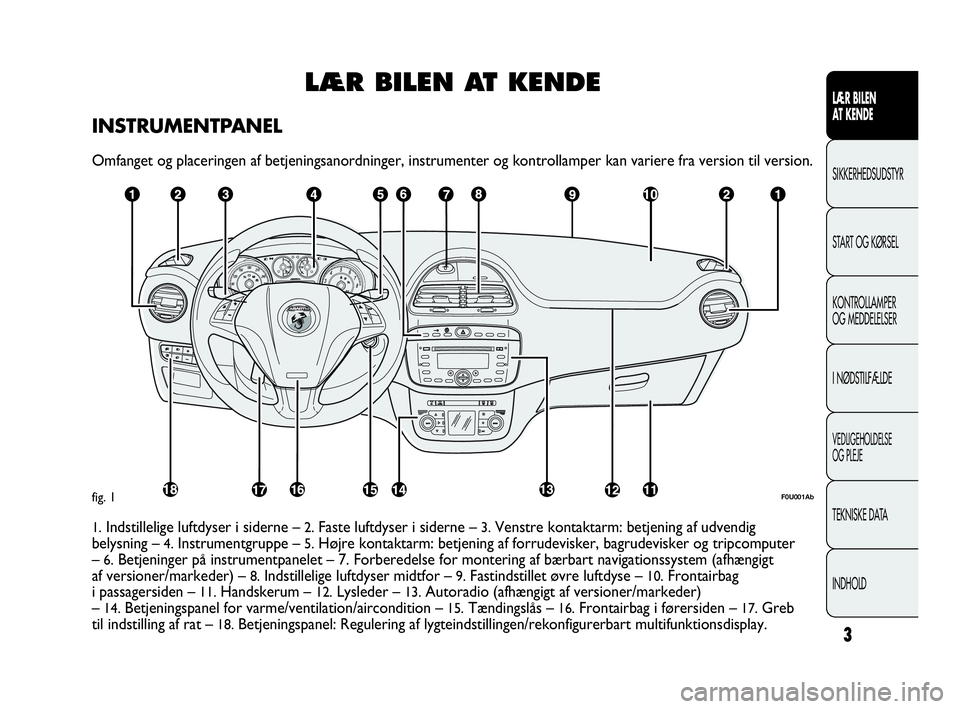

LÆR BILEN AT KENDE
INSTRUMENTPANEL
Omfanget og placeringen af betjeningsanordninger, instrumenter og kontrollamper kan variere fra version til version.
F0U001Abfig. 1
1.Indstillelige luftdyser i siderne – 2.Faste luftdyser i siderne – 3.Venstre kontaktarm: betjening af udvendig
belysning –
4.Instrumentgruppe – 5.Højre kontaktarm: betjening af forrudevisker, bagrudevisker og tripcomputer
–
6.Betjeninger på instrumentpanelet – 7. Forberedelse for montering af bærbart navigationssystem (afhængigt
af versioner/markeder) –
8.Indstillelige luftdyser midtfor – 9.Fastindstillet øvre luftdyse – 10.Frontairbag
i passagersiden –
11.Handskerum – 12.Lysleder – 13.Autoradio (afhængigt af versioner/markeder)
–
14.Betjeningspanel for varme/ventilation/aircondition – 15.Tændingslås – 16.Frontairbag i førersiden – 17. Greb
til indstilling af rat –
18.Betjeningspanel: Regulering af lygteindstillingen/rekonfigurerbart multifunktionsdisplay.
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
3
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 3

FIAT CODE STARTSPÆRRE
Dette er et elektronisk system til spærring af motoren.
Systemet øger beskyttelsen mod forsøg på tyveri af bilen
og aktiveres automatisk, når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk anordning, der tjener
til at modulere et signal, som udsendes under
startproceduren af en antenne indbygget i tændings sen.
Signalet udgør det „kodeord“, der er forskelligt hver
gang bilen startes, og som bevirker, at styreenheden
genkender nøglen og tillader start.
FUNKTION
Når nøglen drejes til position MAR inden motoren
startes, afgiver styreenheden for FIAT CODE en
godkendelseskode til motorstyreenheden for at ophæve
spærringen.
Afsendelsen af godkendelseskoden sker kun, når Fiat
CODE har godkendt den kode, som overføres fra
nøglen.
Ved at dreje nøglen til position STOP deaktiverer Fiat
CODE motorstyreenhedens funktioner.
Hvis nøglens kode ikke genkendes korrekt under
startproceduren, tændes kontrollampen
Yi instrumentgruppen.

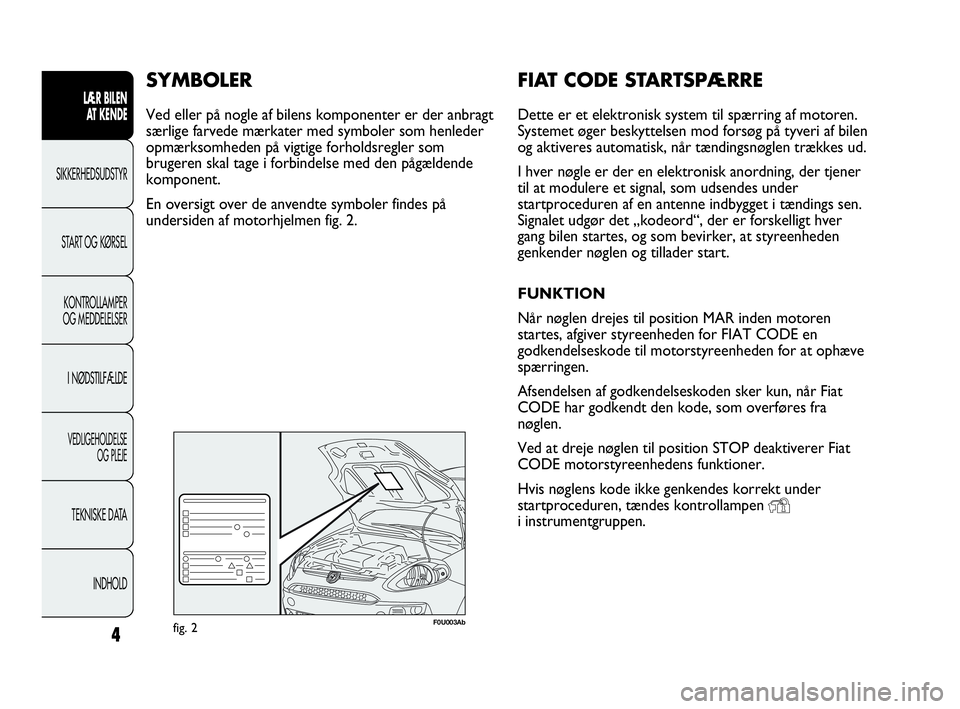

SYMBOLER
Ved eller på nogle af bilens komponenter er der anbragt
særlige farvede mærkater med symboler som henleder
opmærksomheden på vigtige forholdsregler som
brugeren skal tage i forbindelse med den pågældende
komponent.
En oversigt over de anvendte symboler findes på
undersiden af motorhjelmen fig. 2.
F0U003Abfig. 2
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
4
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 4

NØGLER
KODEKORT fig. 3
(afhængigt af versioner/markeder)
Til bilen medfølger to eksemplarer af tændingsnøglen
samt et kodekort med følgende oplysninger:
A Elektronisk kode
B Mekanisk nøglekode til brug ved bestilling af ekstra
nøgler (henvend dig til Abarths servicenet).
Det anbefales altid at medbringe den elektroniske kode
A-fig. 3.
VIGTIGT! Nøglerne bør ikke udsættes for direkte sollys
da dette kan skade de elektroniske komponenter. Drej i så fald nøglen tilbage til position STOP og
derefter igen til position MAR. Forsøg med en anden
af bilens nøgler hvis motoren forbliver spærret. Kontakt
Abarths servicenet, hvis det stadig ikke lykkes at
deaktivere startspærren.
Hvis kontrollampen
Ylyser op under kørslen
❒Hvis kontrollampen Ylyser op under kørslen,
betyder det at systemet gennemfører en selvtest
(fx på grund af et spændingsfald).
❒Hvis kontrollampen Yfortsætter med at være
tændt, kontaktes Abarths servicenet.
Kraftige stød kan beskadige de
elektroniske komponenter i nøglen.
F0U004Abfig. 3
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
5
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 5

6
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U005Abfig. 4

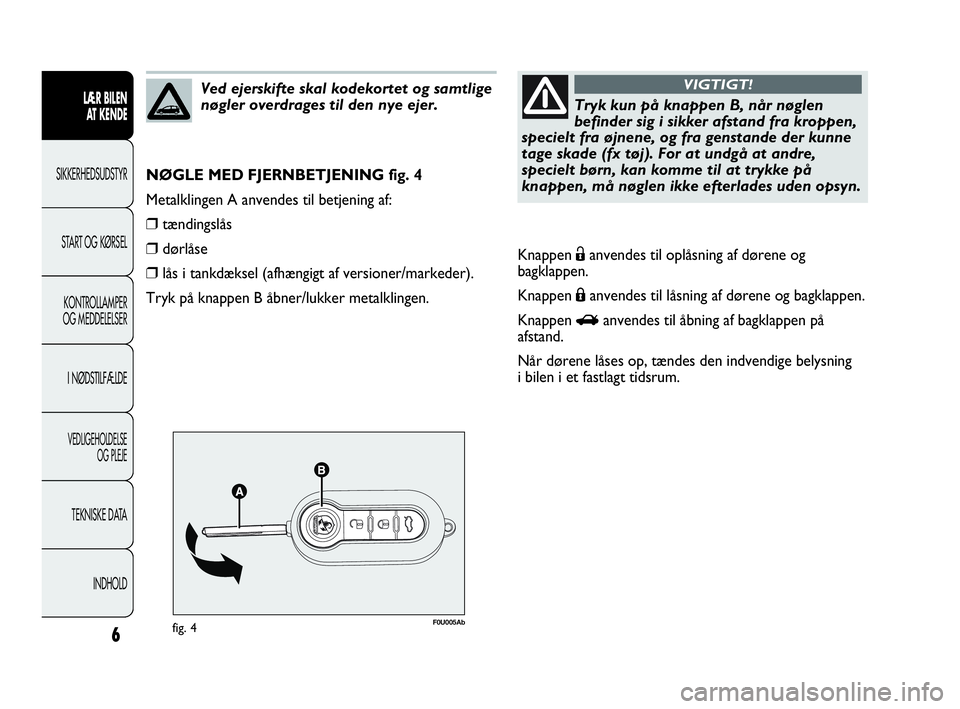

NØGLE MED FJERNBETJENING fig. 4
Metalklingen A anvendes til betjening af:
❒tændingslås
❒dørlåse
❒lås i tankdæksel (afhængigt af versioner/markeder).
Tryk på knappen B åbner/lukker metalklingen.
Ved ejerskifte skal kodekortet og samtlige
nøgler overdrages til den nye ejer.
Tryk kun på knappen B, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande der kunne
tage skade (fx tøj). For at undgå at andre,
specielt børn, kan komme til at trykke på
knappen, må nøglen ikke efterlades uden opsyn.
VIGTIGT!
Knappen Ëanvendes til oplåsning af dørene og
bagklappen.
Knappen Áanvendes til låsning af dørene og bagklappen.
Knappen
Ranvendes til åbning af bagklappen på
afstand.
Når dørene låses op, tændes den indvendige belysning
i bilen i et fastlagt tidsrum.
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 6

7
F0U006Abfig. 5F0U007Abfig. 6
Udskiftning af batteri i fjernbetjening fig. 6
Batteriet udskiftes på følgende måde:
❒Tryk på knappen A for at åbne metalklingen B.
❒Drej skruen C til position :med en lille
skruetrækker.
❒Tag batteriholderen D ud, og udskift batteriet E
(husk at vende polerne korrekt).
❒Monter batteriholderen D i nøglen, og lås den ved
at dreje skruen C til position
Á. Lysdiode til signalering på instrumentpanel fig. 5
Når dørene låses, tændes lysdioden på knappen A i ca.
3 sekunder, hvorefter den begynder at blinke (præventiv
funktion).
Hvis en eller flere døre eller bagklappen ikke er korrekt
lukket ved dørlåsningen, blinker lysdioden hurtigt
sammen med blinklysene.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 7

Brugte batterier er skadelige for miljøet.
De skal derfor kastes i særlige
indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan også
aflevere dem til Abarths servicenet, som da vil
sørge for bortskaffelsen.UDSKIFTNING AF FJERNBETJENINGENS
DÆKSEL fig. 7
Ved udskiftning af fjernbetjeningens dæksel skal du gå
frem som vist i figuren.
Ekstra nøgler med fjernbetjening
Systemet kan genkende op til 8 fjernbetjeninger.
Henvend dig til Abarths servicenet hvis du får brug for
en ny eller ekstra nøgle med fjernbetjening. Medbring
kodekortet, gyldig legitimation samt dokumentation for
ejerforholdet.
fig. 7F0U008Ab
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
8
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 8

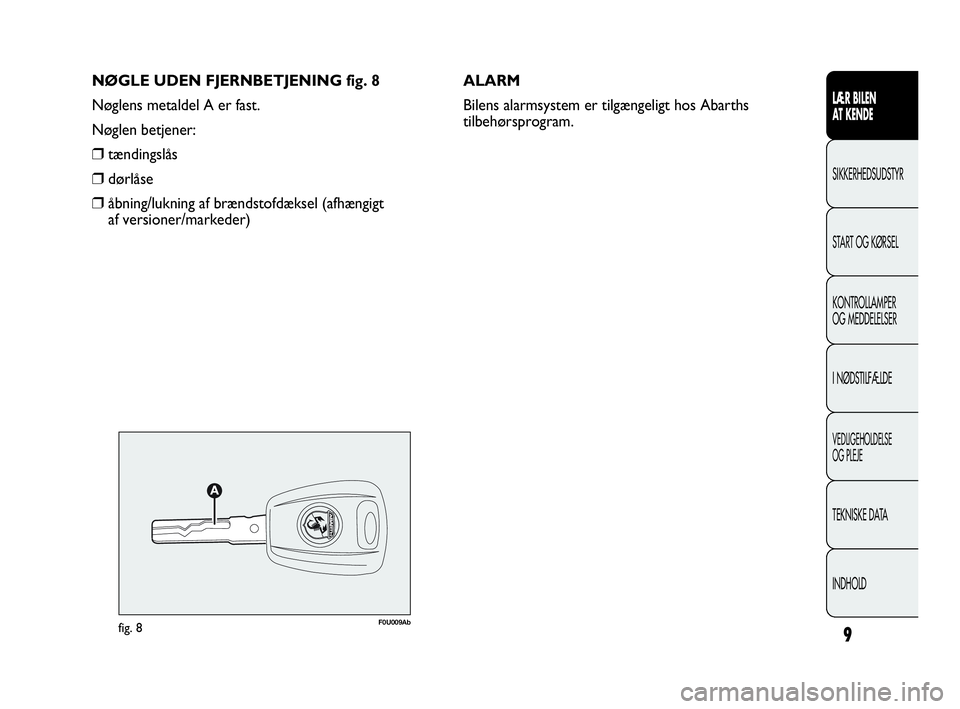

NØGLE UDEN FJERNBETJENING fig. 8
Nøglens metaldel A er fast.
Nøglen betjener:
❒tændingslås
❒dørlåse
❒åbning/lukning af brændstofdæksel (afhængigt
af versioner/markeder)ALARM
Bilens alarmsystem er tilgængeligt hos Abarths
tilbehørsprogram.
fig. 8F0U009Ab
9
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
001-028 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 14:50 Pagina 9
