Abarth Punto Evo 2010 Návod k použití a údržbě (in Czech)

90
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

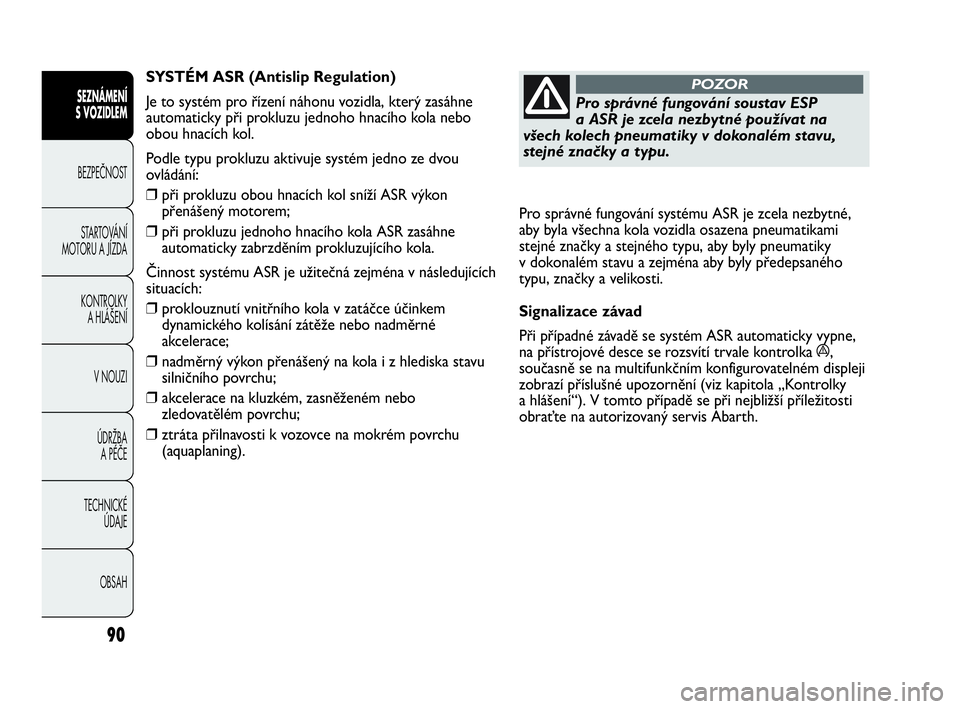

Pro správné fungování soustav ESP
a ASR je zcela nezbytné používat na
všech kolech pneumatiky v dokonalém stavu,
stejné značky a typu.
POZORSYSTÉM ASR (Antislip Regulation)
Je to systém pro řízení náhonu vozidla, který zasáhne
automaticky při prokluzu jednoho hnacího kola nebo
obou hnacích kol.
Podle typu prokluzu aktivuje systém jedno ze dvou
ovládání:
❒při prokluzu obou hnacích kol sníží ASR výkon
přenášený motorem;
❒při prokluzu jednoho hnacího kola ASR zasáhne
automaticky zabrzděním prokluzujícího kola.
Činnost systému ASR je užitečná zejména v následujících
situacích:
❒proklouznutí vnitřního kola v zatáčce účinkem
dynamického kolísání zátěže nebo nadměrné
akcelerace;
❒nadměrný výkon přenášený na kola i z hlediska stavu
silničního povrchu;
❒akcelerace na kluzkém, zasněženém nebo
zledovatělém povrchu;
❒ztráta přilnavosti k vozovce na mokrém povrchu
(aquaplaning).Pro správné fungování systému ASR je zcela nezbytné,
aby byla všechna kola vozidla osazena pneumatikami
stejné značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly předepsaného
typu, značky a velikosti.
Signalizace závad
Při případné závadě se systém ASR automaticky vypne,
na přístrojové desce se rozsvítí trvale kontrolka á,
současně se na multifunkčním konfigurovatelném displeji
zobrazí příslušné upozornění (viz kapitola „Kontrolky
a hlášení“). V tomto případě se při nejbližší příležitosti
obraťte na autorizovaný servis Abarth.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 90

91
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

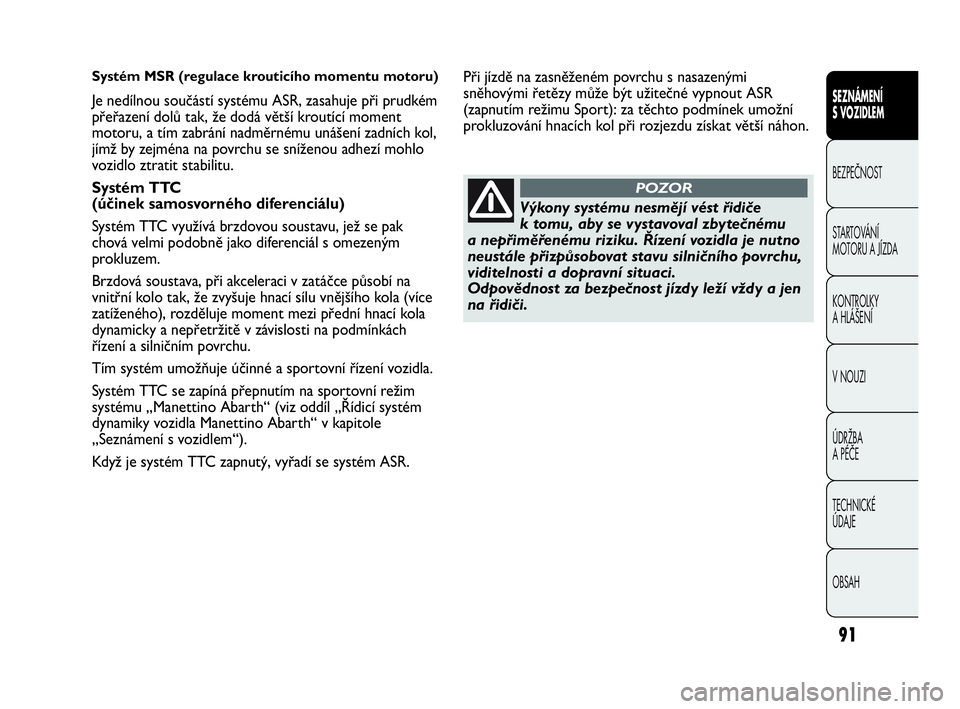

Systém MSR (regulace krouticího momentu motoru)
Je nedílnou součástí systému ASR, zasahuje při prudkém
přeřazení dolů tak, že dodá větší kroutící moment
motoru, a tím zabrání nadměrnému unášení zadních kol,
jímž by zejména na povrchu se sníženou adhezí mohlo
vozidlo ztratit stabilitu.
Systém TTC
(účinek samosvorného diferenciálu)
Systém TTC využívá brzdovou soustavu, jež se pak
chová velmi podobně jako diferenciál s omezeným
prokluzem.
Brzdová soustava, při akceleraci v zatáčce působí na
vnitřní kolo tak, že zvyšuje hnací sílu vnějšího kola (více
zatíženého), rozděluje moment mezi přední hnací kola
dynamicky a nepřetržitě v závislosti na podmínkách
řízení a silničním povrchu.
Tím systém umožňuje účinné a sportovní řízení vozidla.
Systém TTC se zapíná přepnutím na sportovní režim
systému „Manettino Abarth“ (viz oddíl „Řídicí systém
dynamiky vozidla Manettino Abarth“ v kapitole
„Seznámení s vozidlem“).
Když je systém TTC zapnutý, vyřadí se systém ASR.
Výkony systému nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému
a nepřiměřenému riziku. Řízení vozidla je nutno
neustále přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci.
Odpovědnost za bezpečnost jízdy leží vždy a jen
na řidiči.
POZOR
Při jízdě na zasněženém povrchu s nasazenými
sněhovými řetězy může být užitečné vypnout ASR
(zapnutím režimu Sport): za těchto podmínek umožní
prokluzování hnacích kol při rozjezdu získat větší náhon.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 91

92
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

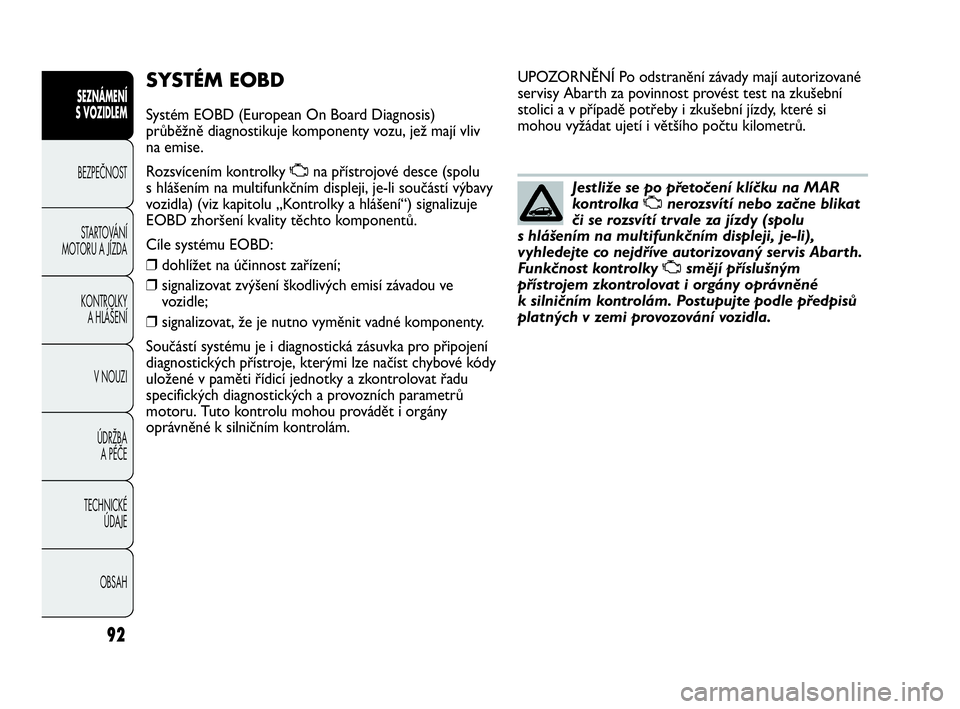

SYSTÉM EOBD
Systém EOBD (European On Board Diagnosis)
průběžně diagnostikuje komponenty vozu, jež mají vliv
na emise.
Rozsvícením kontrolky Una přístrojové desce (spolu
s hlášením na multifunkčním displeji, je-li součástí výbavy
vozidla) (viz kapitolu „Kontrolky a hlášení“) signalizuje
EOBD zhoršení kvality těchto komponentů.
Cíle systému EOBD:
❒dohlížet na účinnost zařízení;
❒signalizovat zvýšení škodlivých emisí závadou ve
vozidle;
❒signalizovat, že je nutno vyměnit vadné komponenty.
Součástí systému je i diagnostická zásuvka pro připojení
diagnostických přístroje, kterými lze načíst chybové kódy
uložené v paměti řídicí jednotky a zkontrolovat řadu
specifických diagnostických a provozních parametrů
motoru. Tuto kontrolu mohou provádět i orgány
oprávněné k silničním kontrolám.
Jestliže se po přetočení klíčku na MAR
kontrolka
Unerozsvítí nebo začne blikat
či se rozsvítí trvale za jízdy (spolu
s hlášením na multifunkčním displeji, je-li),
vyhledejte co nejdříve autorizovaný servis Abarth.
Funkčnost kontrolky
Usmějí příslušným
přístrojem zkontrolovat i orgány oprávněné
k silničním kontrolám. Postupujte podle předpisů
platných v zemi provozování vozidla.
UPOZORNĚNÍ Po odstranění závady mají autorizované
servisy Abarth za povinnost provést test na zkušební
stolici a v případě potřeby i zkušební jízdy, které si
mohou vyžádat ujetí i většího počtu kilometrů.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 92

93
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SYSTÉM KONTROLY TLAKU
PNEUMATIK T.P.M.S.
(pro příslušné modely/trhy)
Vozidlo lze vybavit systémem pro sledování tlaku
v pneumatikách T.P.M.S. (Tyre Pressure Monitoring
System). Tento systém tvoří vysokofrekvenční vysílače
nainstalované na ráfku z vnitřní strany pneumatiky, který
odesílají řídicí jednotce informace o tlaku vzduchu
v každé pneumatice.
Kontrole nebo dohuštění pneumatik
věnujte maximální pozornost . Nadměrný
tlak v pneumatikách zhoršuje přilnavost
k vozovce, zvyšuje namáhání zavěšení kol
a způsobuje abnormální opotřebení pneumatik.
POZOR
Tlak v pneumatikách se musí kontrolovat
u nezahřátých odstátých pneumatik.
Pokud je nutné z jakéhokoliv důvodu měřit tlak
při zahřátých pneumatikách, nesnižujte jej ani
v případě, že je vyšší než předepsaný,
a zopakujte kontrolu při studených pneumatikách.
POZOR
UPOZORNĚNÍ OHLEDNĚ POUŽÍVÁNÍ
SYSTÉMU T.P.M.S.
Signalizace závad se neukládají do paměti. Proto se po
vypnutí a opětném nastartování motoru nezobrazí.
Jestliže závada trvá, řídicí jednotka odešle na
přístrojovou desku příslušnou signalizaci až krátce poté,
co se vozidlo rozjede.
Přítomnost systému TPMS nezbavuje
řidiče povinnosti pravidelně kontrolovat
tlak pneumatik a rezervního kola (viz „Kola“
v kapitole „Údržba a péče“).
POZOR
Systém T.P.M.S. není s to signalizovat
náhlý únik tlaku z pneumatik (např. při
roztržení některé z pneumatik). Pokud se tak
stane, zastavte vozidlo opatrným zabrzděním
bez prudkého rejdu.
POZOR
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 93

94
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Při přehození normálních pneumatik za
zimní pneumatiky a naopak je nutno
nechat systém T.P.M.S. seřídit u autorizovaného
servisu Abar th.
POZOR
Systém T.P.M.S. vyžaduje instalaci
specifického příslušenství. Informace
o kompatibilním příslušenství zjistíte
u autorizovaného servisu Abarth (kola, kryty kol,
atd.). Použitím jiné výbavy by nemusel systém
fungovat správně.
POZOR
Tlak vzduchu v pneumatikách se může
měnit podle venkovní teploty. Systém
T.P.M.S. pak může dočasně signalizovat
nedostatečné nahuštění pneumatik. V takovém
případě zkontrolujte tlak v pneumatikách za
studena a v případě potřeby je dohustěte.
POZOR
Pokud je vozidlo vybaveno systémem
T.P.M.S., montáž a demontáž pneumatik
a/nebo ráfků vyžadují zvláštní opatření.
K vyloučení poškození nebo chybné montáže
snímačů musí výměnu pneumatik a/nebo
ráfků provádět pouze odborný personál:
vyhledejte autorizovaný servis Abarth.
POZOR
U vozidla se systémem T.P.M.S. je nutno
po demontáži pneumatiky vyměnit
i pryžové těsnění ventilu. Vyhledejte
autorizovaný servis Abarth.
POZOR
Silné rušení rádiové frekvence může
negativně ovlivnit funkčnost systému
T. P. M . S .
Tento stav je řidiči signalizován prostřednictvím
hlášení zobrazeném na multifunkčním displeji.
Signalizace se automaticky vypne, jakmile
přestane být systém rušen vysokofrekvenčním
rušením.
POZOR
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 94

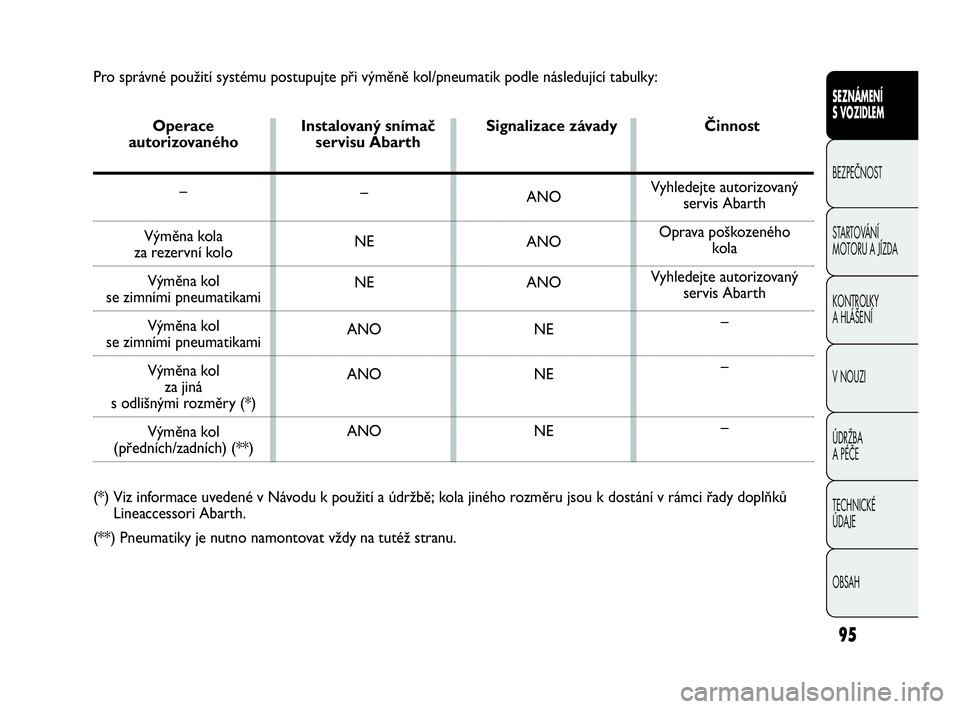

Pro správné použití systému postupujte při výměně kol/pneumatik podle následující tabulky:
Operace Instalovaný snímač Signalizace závady Činnost
autorizovaného servisu Abarth
–
Výměna kola
za rezervní kolo
Výměna kol
se zimními pneumatikami
Výměna kol
se zimními pneumatikami
Výměna kol
za jiná
s odlišnými rozměry (*)
Výměna kol
(předních/zadních) (**)
(*) Viz informace uvedené v Návodu k použití a údržbě; kola jiného rozměru jsou k dostání v rámci řady doplňků
Lineaccessori Abarth.
(**) Pneumatiky je nutno namontovat vždy na tutéž stranu.
95
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
–
NE
NE
ANO
ANO
ANOANO
ANO
ANO
NE
NE
NEVyhledejte autorizovaný
servis Abarth
Oprava poškozeného
kola
Vyhledejte autorizovaný
servis Abarth
–
–
–
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 95

96
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

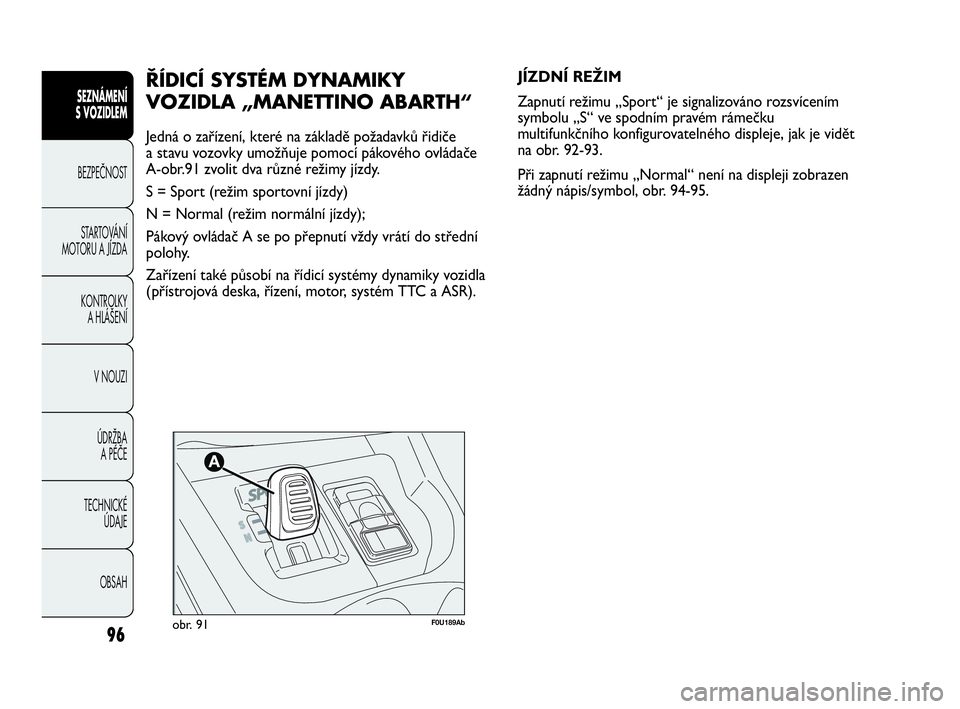

F0U189Abobr. 91
JÍZDNÍ REŽIM
Zapnutí režimu „Sport“ je signalizováno rozsvícením
symbolu „S“ ve spodním pravém rámečku
multifunkčního konfigurovatelného displeje, jak je vidět
na obr. 92-93.
Při zapnutí režimu „Normal“ není na displeji zobrazen
žádný nápis/symbol, obr. 94-95.ŘÍDICÍ SYSTÉM DYNAMIKY
VOZIDLA „MANETTINO ABARTH“
Jedná o zařízení, které na základě požadavků řidiče
a stavu vozovky umožňuje pomocí pákového ovládače
A-obr.91 zvolit dva různé režimy jízdy.
S = Sport (režim sportovní jízdy)
N = Normal (režim normální jízdy);
Pákový ovládač A se po přepnutí vždy vrátí do střední
polohy.
Zařízení také působí na řídicí systémy dynamiky vozidla
(přístrojová deska, řízení, motor, systém TTC a ASR).
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 96

97
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

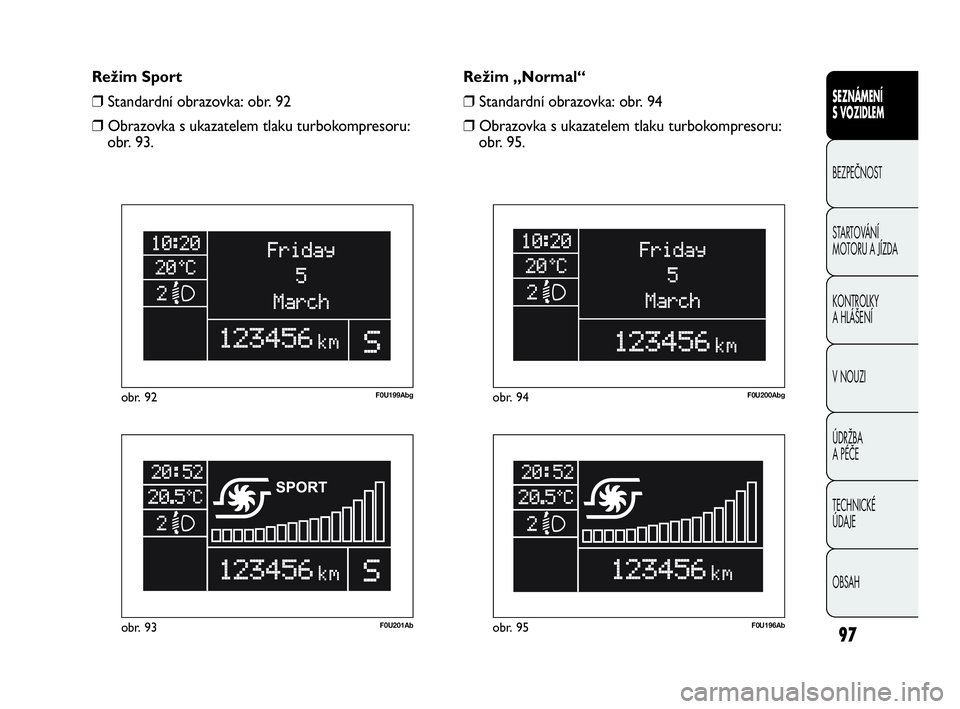

F0U201Abobr. 93
F0U199Abgobr. 92
F0U196Abobr. 95
F0U200Abgobr. 94
Režim „Normal“
❒Standardní obrazovka: obr. 94
❒Obrazovka s ukazatelem tlaku turbokompresoru:
obr. 95. Režim Sport
❒Standardní obrazovka: obr. 92
❒Obrazovka s ukazatelem tlaku turbokompresoru:
obr. 93.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 97

98
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

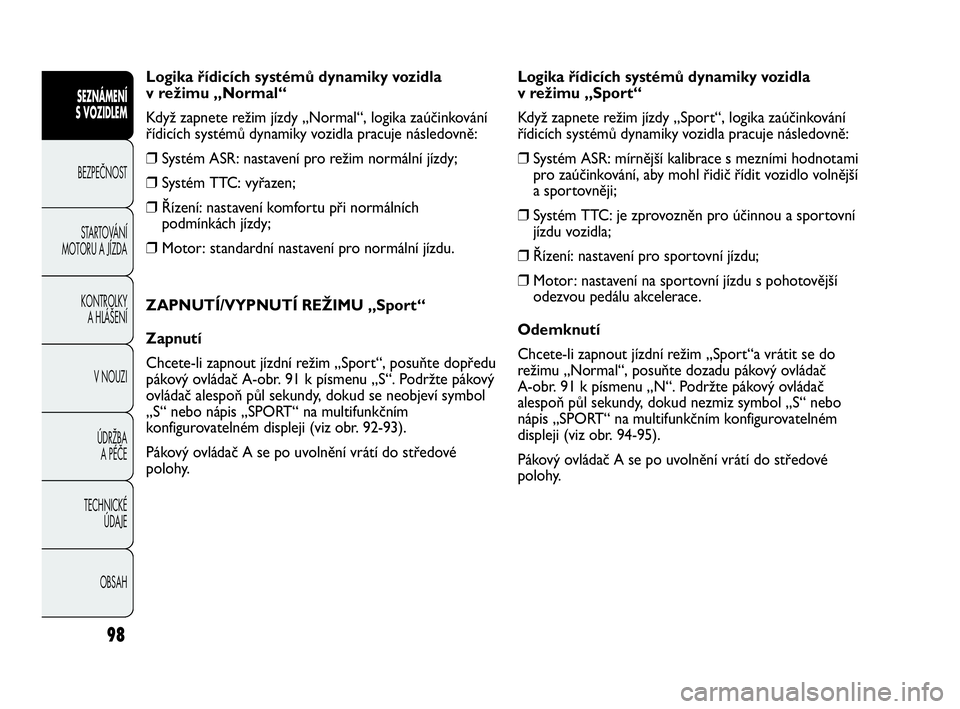

Logika řídicích systémů dynamiky vozidla
v režimu „Normal“
Když zapnete režim jízdy „Normal“, logika zaúčinkování
řídicích systémů dynamiky vozidla pracuje následovně:
❒Systém ASR: nastavení pro režim normální jízdy;
❒Systém TTC: vyřazen;
❒Řízení: nastavení komfortu při normálních
podmínkách jízdy;
❒Motor: standardní nastavení pro normální jízdu.
ZAPNUTÍ/VYPNUTÍ REŽIMU „Sport“
Zapnutí
Chcete-li zapnout jízdní režim „Sport“, posuňte dopředu
pákový ovládač A-obr. 91 k písmenu „S“. Podržte pákový
ovládač alespoň půl sekundy, dokud se neobjeví symbol
„S“ nebo nápis „SPORT“ na multifunkčním
konfigurovatelném displeji (viz obr. 92-93).
Pákový ovládač A se po uvolnění vrátí do středové
polohy.Logika řídicích systémů dynamiky vozidla
v režimu „Sport“
Když zapnete režim jízdy „Sport“, logika zaúčinkování
řídicích systémů dynamiky vozidla pracuje následovně:
❒Systém ASR: mírnější kalibrace s mezními hodnotami
pro zaúčinkování, aby mohl řidič řídit vozidlo volnější
a sportovněji;
❒Systém TTC: je zprovozněn pro účinnou a sportovní
jízdu vozidla;
❒Řízení: nastavení pro sportovní jízdu;
❒Motor: nastavení na sportovní jízdu s pohotovější
odezvou pedálu akcelerace.
Odemknutí
Chcete-li zapnout jízdní režim „Sport“a vrátit se do
režimu „Normal“, posuňte dozadu pákový ovládač
A-obr. 91 k písmenu „N“. Podržte pákový ovládač
alespoň půl sekundy, dokud nezmiz symbol „S“ nebo
nápis „SPORT“ na multifunkčním konfigurovatelném
displeji (viz obr. 94-95).
Pákový ovládač A se po uvolnění vrátí do středové
polohy.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 98

99
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U095Abobr. 97
FUNKČNÍ PODMÍNKY
Způsob vypnutí motoru
Se stojícím vozidlem se motor vypne, jestliže je zařazený
neutrál a uvolněný spojkový pedál.
Způsob opětovného nastartování motoru
Pro opětné nastartování motoru sešlápněte spojkový

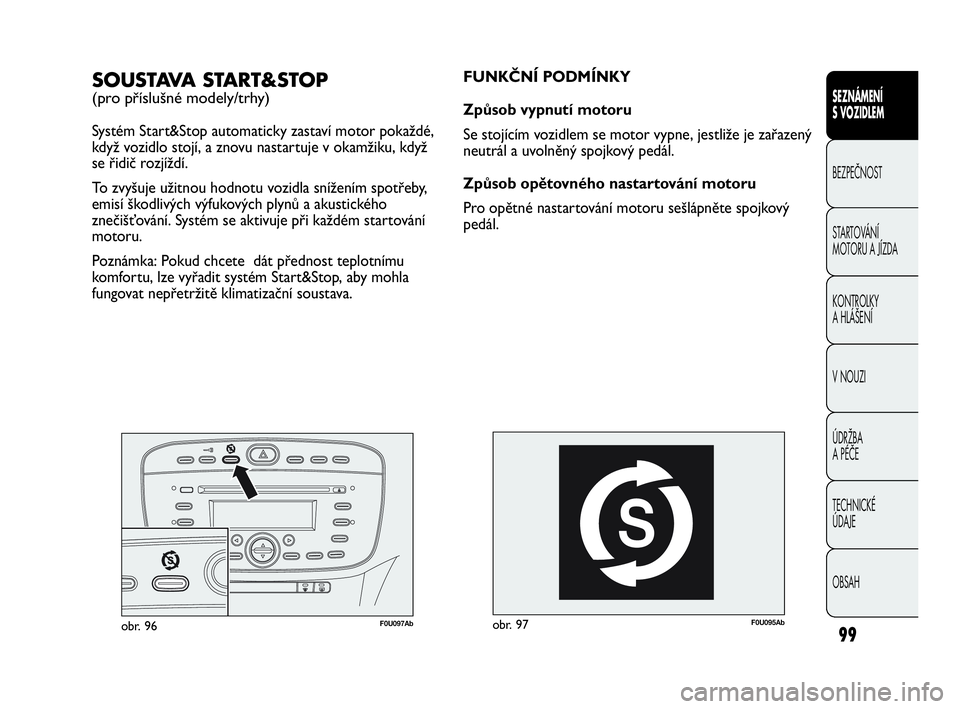

pedál. SOUSTAVA START&STOP
(pro příslušné modely/trhy)
Systém Start&Stop automaticky zastaví motor pokaždé,
když vozidlo stojí, a znovu nastartuje v okamžiku, když
se řidič rozjíždí.
To zvyšuje užitnou hodnotu vozidla snížením spotřeby,
emisí škodlivých výfukových plynů a akustického
znečišťování. Systém se aktivuje při každém startování
motoru.
Poznámka: Pokud chcete dát přednost teplotnímu
komfortu, lze vyřadit systém Start&Stop, aby mohla
fungovat nepřetržitě klimatizační soustava.
F0U097Abobr. 96
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 99
