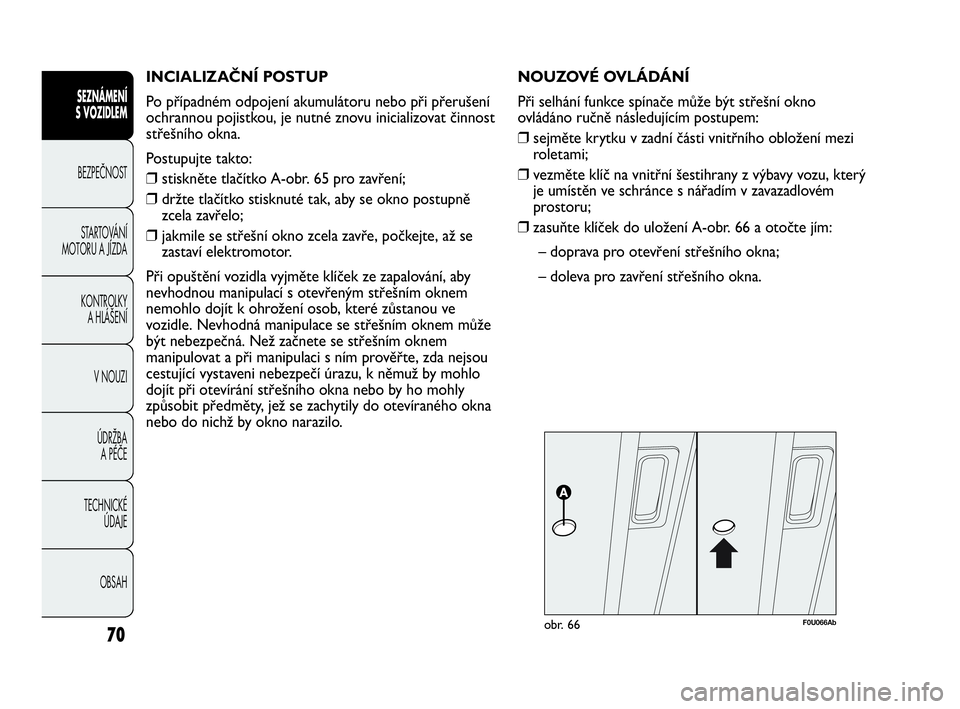

INCIALIZAČNÍ POSTUP
Po případném odpojení akumulátoru nebo při přerušení
ochrannou pojistkou, je nutné znovu inicializovat činnost
střešního okna.
Postupujte takto:
❒stiskněte tlačítko A-obr. 65 pro zavření;
❒držte tlačítko stisknuté tak, aby se okno postupně
zcela zavřelo;
❒jakmile se střešní okno zcela zavře, počkejte, až se
zastaví elektromotor.
Při opuštění vozidla vyjměte klíček ze zapalování, aby
nevhodnou manipulací s otevřeným střešním oknem
nemohlo dojít k ohrožení osob, které zůstanou ve
vozidle. Nevhodná manipulace se střešním oknem může
být nebezpečná. Než začnete se střešním oknem
manipulovat a při manipulaci s ním prověřte, zda nejsou
cestující vystaveni nebezpečí úrazu, k němuž by mohlo
dojít při otevírání střešního okna nebo by ho mohly
způsobit předměty, jež se zachytily do otevíraného okna
nebo do nichž by okno narazilo.
F0U066Abobr. 66
NOUZOVÉ OVLÁDÁNÍ
Při selhání funkce spínače může být střešní okno
ovládáno ručně následujícím postupem:
❒sejměte krytku v zadní části vnitřního obložení mezi
roletami;
❒vezměte klíč na vnitřní šestihrany z výbavy vozu, který
je umístěn ve schránce s nářadím v zavazadlovém
prostoru;
❒zasuňte klíček do uložení A-obr. 66 a otočte jím:
– doprava pro otevření střešního okna;
– doleva pro zavření střešního okna.
70
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:58 Pagina 70

71
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

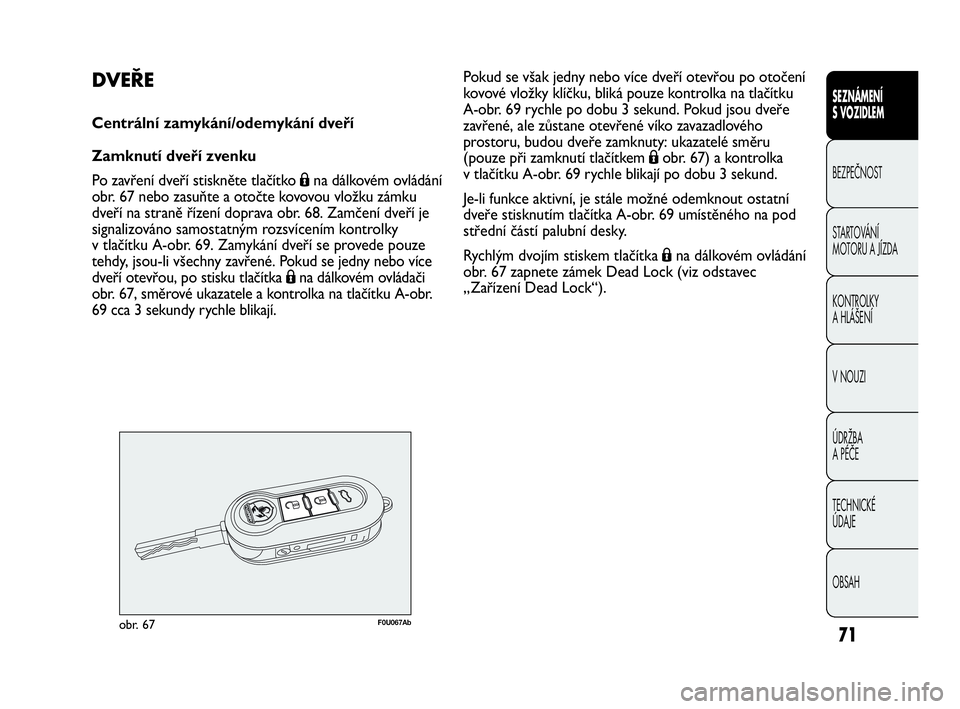

DVEŘE
Centrální zamykání/odemykání dveří
Zamknutí dveří zvenku
Po zavření dveří stiskněte tlačítko Ána dálkovém ovládání
obr. 67 nebo zasuňte a otočte kovovou vložku zámku
dveří na straně řízení doprava obr. 68. Zamčení dveří je
signalizováno samostatným rozsvícením kontrolky
v tlačítku A-obr. 69. Zamykání dveří se provede pouze
tehdy, jsou-li všechny zavřené. Pokud se jedny nebo více
dveří otevřou, po stisku tlačítka Ána dálkovém ovládači
obr. 67, směrové ukazatele a kontrolka na tlačítku A-obr.
69 cca 3 sekundy rychle blikají.
F0U067Abobr. 67
Pokud se však jedny nebo více dveří otevřou po otočení
kovové vložky klíčku, bliká pouze kontrolka na tlačítku
A-obr. 69 rychle po dobu 3 sekund. Pokud jsou dveře
zavřené, ale zůstane otevřené víko zavazadlového
prostoru, budou dveře zamknuty: ukazatelé směru
(pouze při zamknutí tlačítkem Áobr. 67) a kontrolka
v tlačítku A-obr. 69 rychle blikají po dobu 3 sekund.
Je-li funkce aktivní, je stále možné odemknout ostatní
dveře stisknutím tlačítka A-obr. 69 umístěného na pod
střední částí palubní desky.
Rychlým dvojím stiskem tlačítka Ána dálkovém ovládání
obr. 67 zapnete zámek Dead Lock (viz odstavec
„Zařízení Dead Lock“).
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 71

72
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U069Abobr. 69F0U068Abobr. 68
Odemknutí dveří zvenku
Stiskněte krátce tlačítko Ëobr. 67 pro dálkové
odemknutí dveří; aktivuje se časový spínač osvětlení
interiéru a dvě bliknutí ukazatelů směru. Případně
zasuňte kovovou vložku do dveří u řidiče a otočte ji
doleva, jak je vidět na obr. 68.
Odemknutí/zamknutí dveří zevnitř
Stiskněte tlačítko A-obr. 69 pro zamknutí/odemknutí
všech dveří. V tlačítku je kontrolka LED indikující stav
dveří (zamknuté nebo odemknuté dveře).
Pokud jsou dveře zamknuté, kontrolka v tlačítku se
rozsvítí, a stiskem tlačítka se centrálně všechny dveře
odemknou a kontrolka zhasne.
Pokud jsou dveře odemknuté, kontrolka nesvítí
a stiskem tlačítka se všechny dveře zamknou.
Uzamčení dveří je aktivováno pouze tehdy, jestliže
budou všechny dveře řádně uzavřené.U příslušných verzí se s rozsvícenými vnějšími světly se
rozsvítí dioda na vnitřní klice dveří.
Po zamknutí dveří:
❒dálkovým ovládáním;
❒zámkem ve dveřích,
nelze dveře odemknout tlačítkem A-obr. 69 umístěným
mezi ovládači na přístrojové desce.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 72

73
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

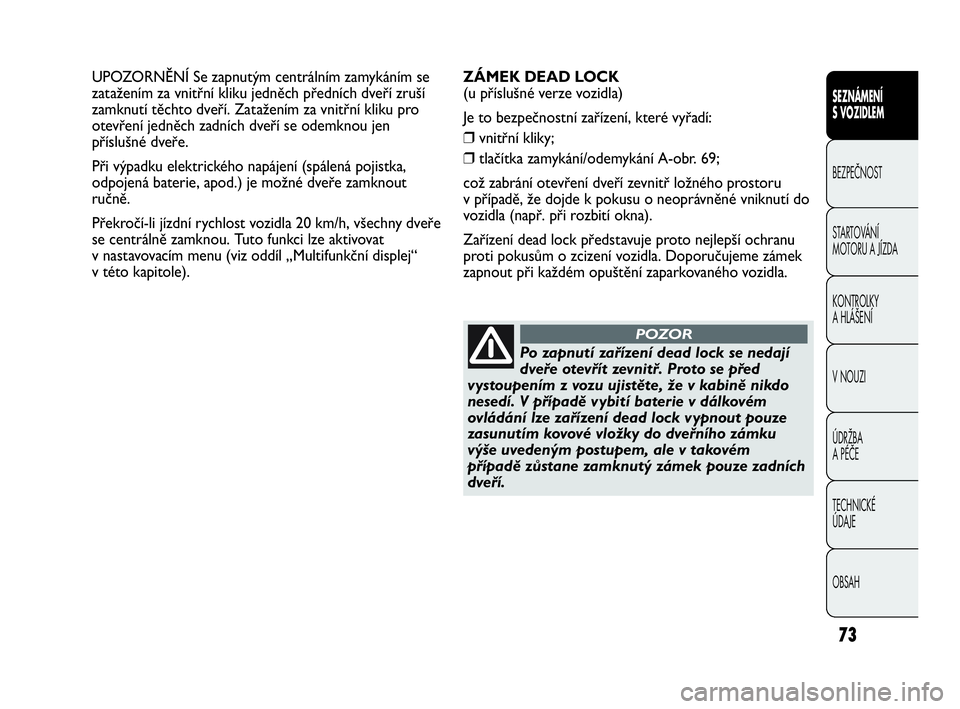

UPOZORNĚNÍ Se zapnutým centrálním zamykáním se
zatažením za vnitřní kliku jedněch předních dveří zruší
zamknutí těchto dveří. Zatažením za vnitřní kliku pro
otevření jedněch zadních dveří se odemknou jen
příslušné dveře.
Při výpadku elektrického napájení (spálená pojistka,
odpojená baterie, apod.) je možné dveře zamknout
ručně.
Překročí-li jízdní rychlost vozidla 20 km/h, všechny dveře
se centrálně zamknou. Tuto funkci lze aktivovat
v nastavovacím menu (viz oddíl „Multifunkční displej“
v této kapitole).
Po zapnutí zařízení dead lock se nedají
dveře otevřít zevnitř. Proto se před
vystoupením z vozu ujistěte, že v kabině nikdo
nesedí. V případě vybití baterie v dálkovém
ovládání lze zařízení dead lock vypnout pouze
zasunutím kovové vložky do dveřního zámku
výše uvedeným postupem, ale v takovém
případě zůstane zamknutý zámek pouze zadních
dveří.
POZOR
ZÁMEK DEAD LOCK
(u příslušné verze vozidla)
Je to bezpečnostní zařízení, které vyřadí:
❒vnitřní kliky;
❒tlačítka zamykání/odemykání A-obr. 69;
což zabrání otevření dveří zevnitř ložného prostoru
v případě, že dojde k pokusu o neoprávněné vniknutí do
vozidla (např. při rozbití okna).
Zařízení dead lock představuje proto nejlepší ochranu
proti pokusům o zcizení vozidla. Doporučujeme zámek
zapnout při každém opuštění zaparkovaného vozidla.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 73

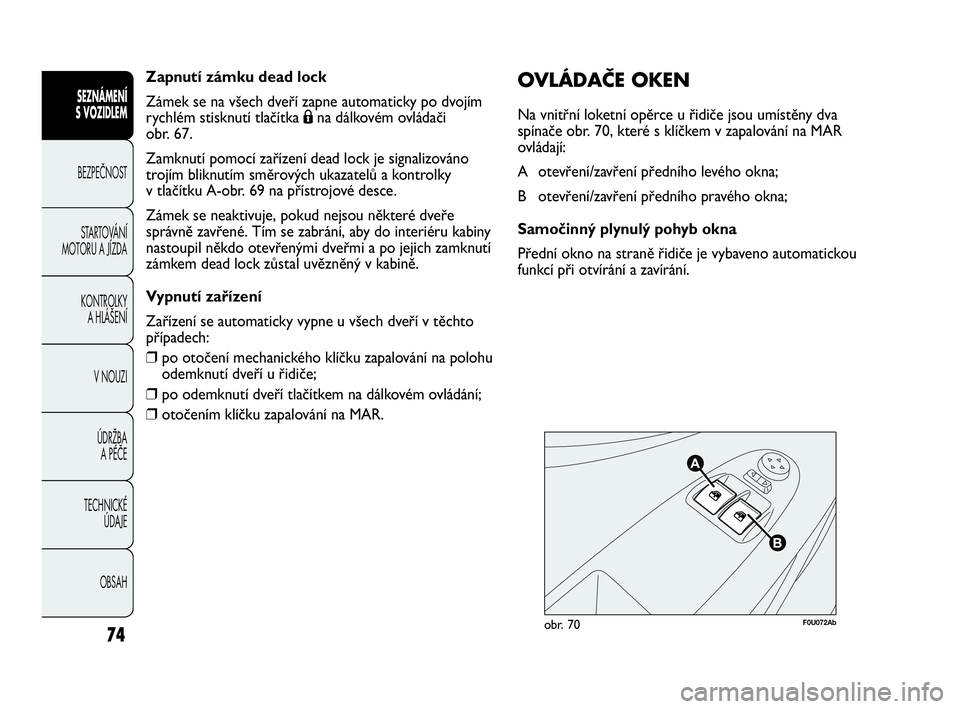

Zapnutí zámku dead lock
Zámek se na všech dveří zapne automaticky po dvojím
rychlém stisknutí tlačítka Ána dálkovém ovládači
obr. 67.
Zamknutí pomocí zařízení dead lock je signalizováno
trojím bliknutím směrových ukazatelů a kontrolky
v tlačítku A-obr. 69 na přístrojové desce.
Zámek se neaktivuje, pokud nejsou některé dveře
správně zavřené. Tím se zabrání, aby do interiéru kabiny
nastoupil někdo otevřenými dveřmi a po jejich zamknutí
zámkem dead lock zůstal uvězněný v kabině.
Vypnutí zařízení
Zařízení se automaticky vypne u všech dveří v těchto
případech:
❒po otočení mechanického klíčku zapalování na polohu
odemknutí dveří u řidiče;
❒po odemknutí dveří tlačítkem na dálkovém ovládání;
❒otočením klíčku zapalování na MAR.
74
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U072Abobr. 70
OVLÁDAČE OKEN
Na vnitřní loketní opěrce u řidiče jsou umístěny dva
spínače obr. 70, které s klíčkem v zapalování na MAR
ovládají:
A otevření/zavření předního levého okna;
B otevření/zavření předního pravého okna;
Samočinný plynulý pohyb okna
Přední okno na straně řidiče je vybaveno automatickou
funkcí při otvírání a zavírání.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 74

75
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U073Abobr. 71

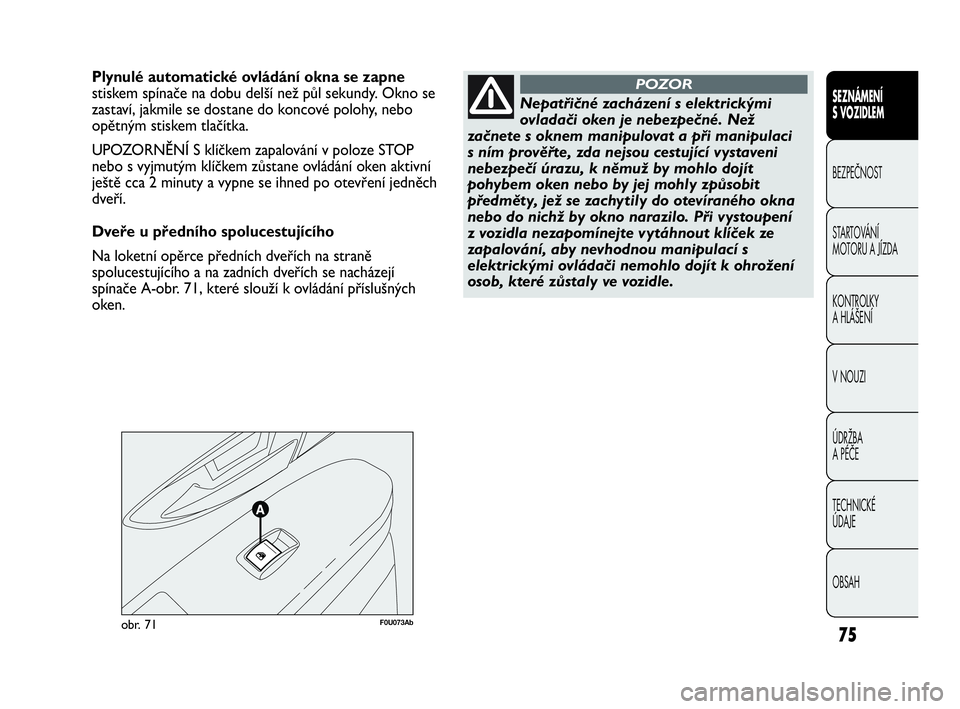

Plynulé automatické ovládání okna se zapne
stiskem spínače na dobu delší než půl sekundy. Okno se
zastaví, jakmile se dostane do koncové polohy, nebo
opětným stiskem tlačítka.
UPOZORNĚNÍ S klíčkem zapalování v poloze STOP
nebo s vyjmutým klíčkem zůstane ovládání oken aktivní
ještě cca 2 minuty a vypne se ihned po otevření jedněch
dveří.
Dveře u předního spolucestujícího
Na loketní opěrce předních dveřích na straně
spolucestujícího a na zadních dveřích se nacházejí
spínače A-obr. 71, které slouží k ovládání příslušných
oken.
Nepatřičné zacházení s elektrickými
ovladači oken je nebezpečné. Než
začnete s oknem manipulovat a při manipulaci
s ním prověřte, zda nejsou cestující vystaveni
nebezpečí úrazu, k němuž by mohlo dojít
pohybem oken nebo by jej mohly způsobit
předměty, jež se zachytily do otevíraného okna
nebo do nichž by okno narazilo. Při vystoupení
z vozidla nezapomínejte vytáhnout klíček ze
zapalování, aby nevhodnou manipulací s
elektrickými ovládači nemohlo dojít k ohrožení
osob, které zůstaly ve vozidle.
POZOR
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 75

76
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U074Abobr. 72F0U075Abobr. 73

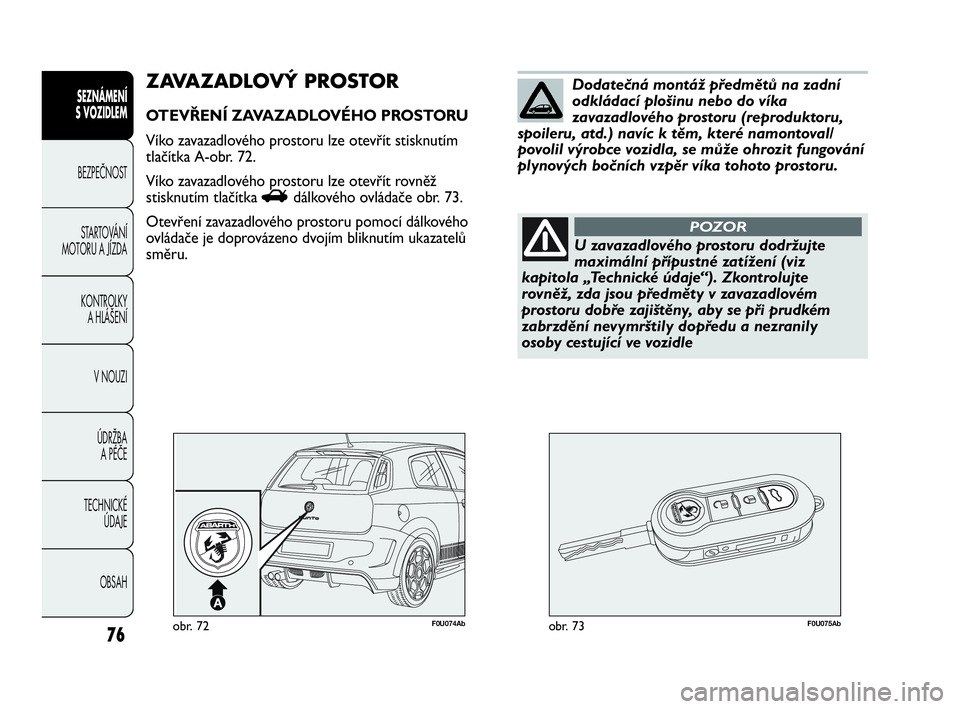

ZAVAZADLOVÝ PROSTOR
OTEVŘENÍ ZAVAZADLOVÉHO PROSTORU
Víko zavazadlového prostoru lze otevřít stisknutím
tlačítka A-obr. 72.
Víko zavazadlového prostoru lze otevřít rovněž
stisknutím tlačítka Rdálkového ovládače obr. 73.
Otevření zavazadlového prostoru pomocí dálkového
ovládače je doprovázeno dvojím bliknutím ukazatelů
směru.
U zavazadlového prostoru dodržujte
maximální přípustné zatížení (viz
kapitola „Technické údaje“). Zkontrolujte
rovněž, zda jsou předměty v zavazadlovém
prostoru dobře zajištěny, aby se při prudkém
zabrzdění nevymrštily dopředu a nezranily
osoby cestující ve vozidle
POZOR
Dodatečná montáž předmětů na zadní
odkládací plošinu nebo do víka
zavazadlového prostoru (reproduktoru,
spoileru, atd.) navíc k těm, které namontoval/
povolil výrobce vozidla, se může ohrozit fungování
plynových bočních vzpěr víka tohoto prostoru.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 76

77
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nejezděte s předměty na zadní odkládací
plošině: při prudkém zabrzdění nebo při
nehodě by mohly zranit cestující.
POZOR
F0U076Abobr. 74

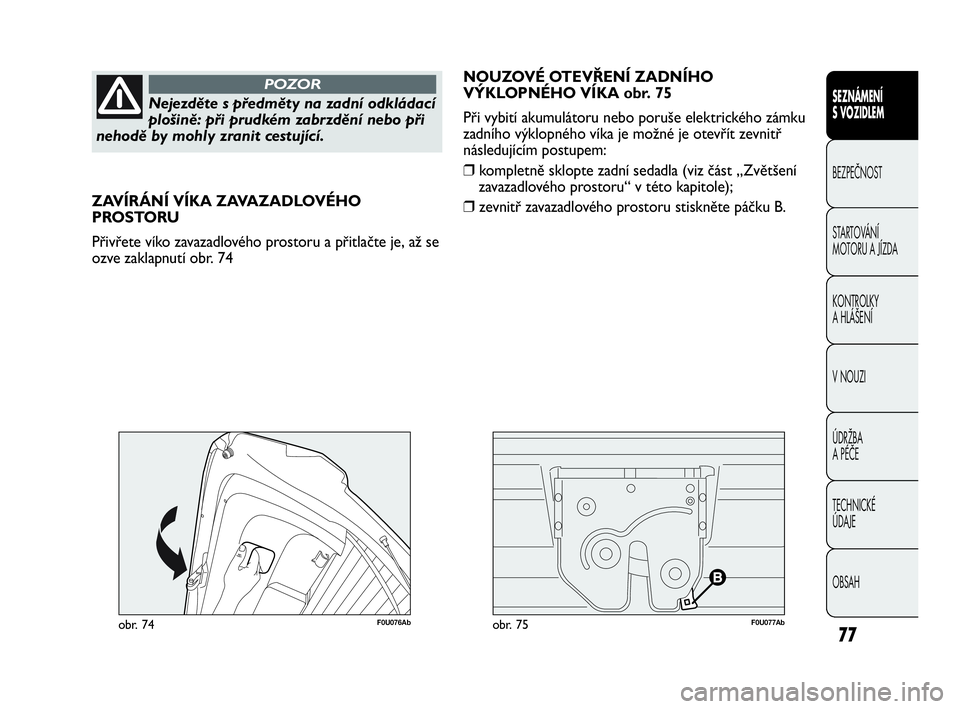

ZAVÍRÁNÍ VÍKA ZAVAZADLOVÉHO
PROSTORU
Přivřete víko zavazadlového prostoru a přitlačte je, až se
ozve zaklapnutí obr. 74NOUZOVÉ OTEVŘENÍ ZADNÍHO
VÝKLOPNÉHO VÍKA obr. 75
Při vybití akumulátoru nebo poruše elektrického zámku
zadního výklopného víka je možné je otevřít zevnitř
následujícím postupem:
❒kompletně sklopte zadní sedadla (viz část „Zvětšení
zavazadlového prostoru“ v této kapitole);
❒zevnitř zavazadlového prostoru stiskněte páčku B.
F0U077Abobr. 75
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 77

78
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U078Abobr. 76

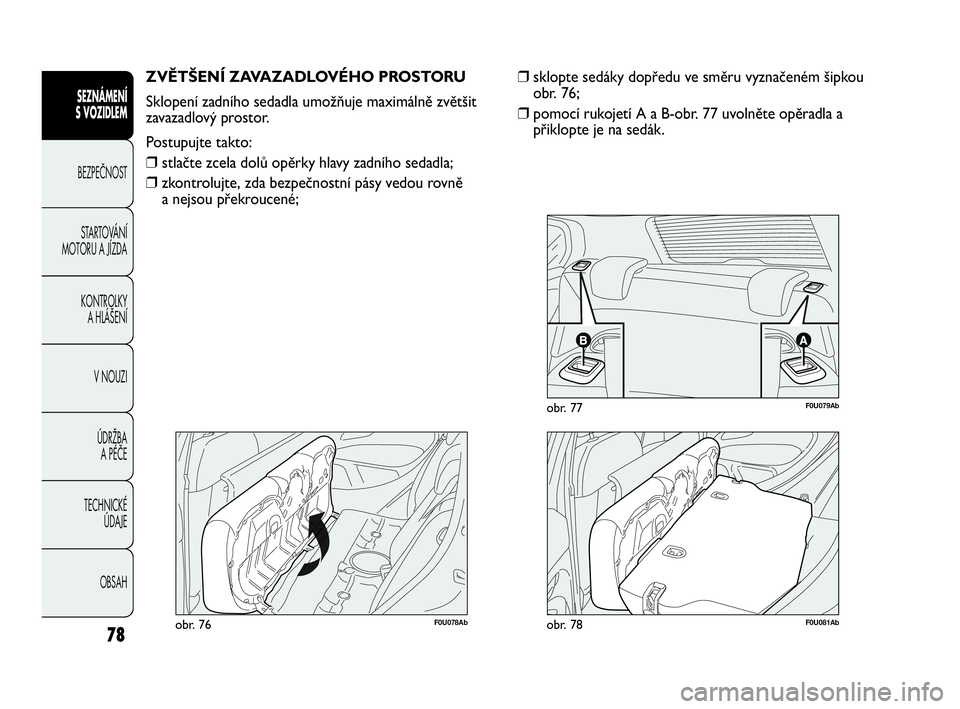

ZVĚTŠENÍ ZAVAZADLOVÉHO PROSTORU
Sklopení zadního sedadla umožňuje maximálně zvětšit
zavazadlový prostor.
Postupujte takto:
❒stlačte zcela dolů opěrky hlavy zadního sedadla;
❒zkontrolujte, zda bezpečnostní pásy vedou rovně
a nejsou překroucené;
F0U079Abobr. 77
F0U081Abobr. 78
❒sklopte sedáky dopředu ve směru vyznačeném šipkou
obr. 76;
❒pomocí rukojetí A a B-obr. 77 uvolněte opěradla a
přiklopte je na sedák.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 78

79
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

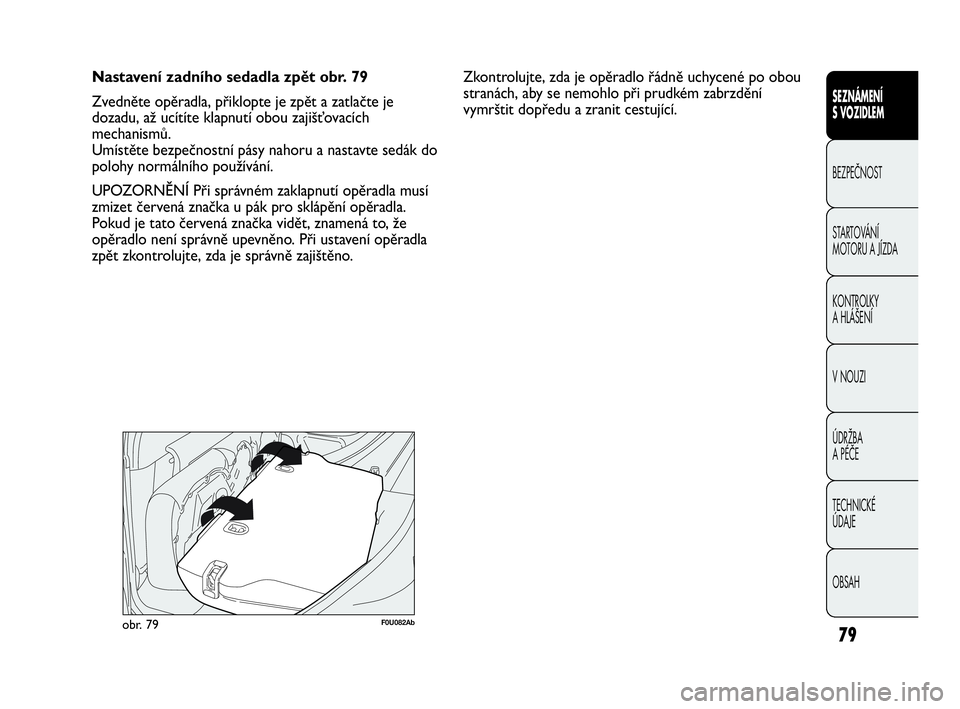

Nastavení zadního sedadla zpět obr. 79
Zvedněte opěradla, přiklopte je zpět a zatlačte je
dozadu, až ucítíte klapnutí obou zajišťovacích
mechanismů.
Umístěte bezpečnostní pásy nahoru a nastavte sedák do
polohy normálního používání.
UPOZORNĚNÍ Při správném zaklapnutí opěradla musí
zmizet červená značka u pák pro sklápění opěradla.
Pokud je tato červená značka vidět, znamená to, že
opěradlo není správně upevněno. Při ustavení opěradla
zpět zkontrolujte, zda je správně zajištěno.
F0U082Abobr. 79
Zkontrolujte, zda je opěradlo řádně uchycené po obou
stranách, aby se nemohlo při prudkém zabrzdění
vymrštit dopředu a zranit cestující.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 79
