AUX Abarth Punto Evo 2011 Betriebsanleitung (in German)

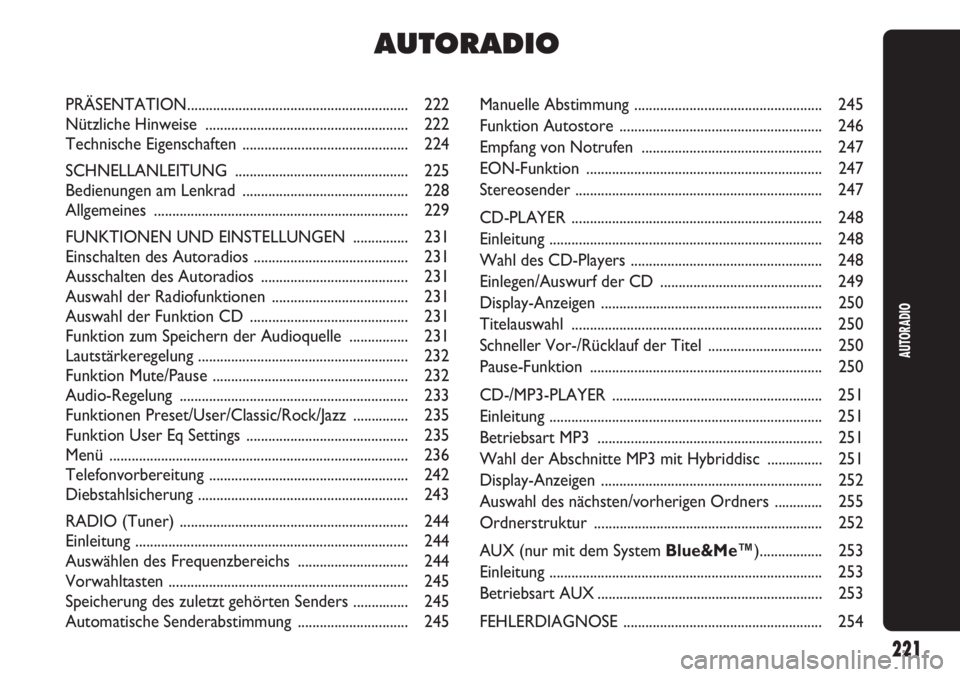

Manuelle Abstimmung ................................................... 245
Funktion Autostore ....................................................... 246
Empfang von Notrufen ................................................. 247
EON-Funktion ................................................................ 247
Stereosender ................................................................... 247
CD-PLAYER .................................................................... 248
Einleitung .......................................................................... 248
Wahl des CD-Players .................................................... 248
Einlegen/Auswurf der CD ............................................ 249
Display-Anzeigen ............................................................ 250
Titelauswahl .................................................................... 250
Schneller Vor-/Rücklauf der Titel ............................... 250
Pause-Funktion ............................................................... 250
CD-/MP3-PLAYER ......................................................... 251
Einleitung .......................................................................... 251
Betriebsart MP3 ............................................................. 251
Wahl der Abschnitte MP3 mit Hybriddisc ............... 251
Display-Anzeigen ............................................................ 252
Auswahl des nächsten/vorherigen Ordners ............. 255
Ordnerstruktur .............................................................. 252
AUX (nur mit dem System Blue&Me™)................. 253
Einleitung .......................................................................... 253
Betriebsart AUX ............................................................. 253
FEHLERDIAGNOSE ...................................................... 254
AUTORADIO
PRÄSENTATION............................................................ 222
Nützliche Hinweise ....................................................... 222
Technische Eigenschaften ............................................. 224
SCHNELLANLEITUNG ............................................... 225
Bedienungen am Lenkrad ............................................. 228
Allgemeines ..................................................................... 229
FUNKTIONEN UND EINSTELLUNGEN ............... 231
Einschalten des Autoradios .......................................... 231
Ausschalten des Autoradios ........................................ 231
Auswahl der Radiofunktionen ..................................... 231
Auswahl der Funktion CD ........................................... 231
Funktion zum Speichern der Audioquelle ................ 231
Lautstärkeregelung ......................................................... 232
Funktion Mute/Pause ..................................................... 232
Audio-Regelung .............................................................. 233
Funktionen Preset/User/Classic/Rock/Jazz ............... 235
Funktion User Eq Settings ............................................ 235
Menü ................................................................................. 236
Telefonvorbereitung ...................................................... 242
Diebstahlsicherung ......................................................... 243
RADIO (Tuner) .............................................................. 244
Einleitung .......................................................................... 244
Auswählen des Frequenzbereichs .............................. 244
Vorwahltasten ................................................................. 245
Speicherung des zuletzt gehörten Senders ............... 245
Automatische Senderabstimmung .............................. 245
AUTORADIO
221

225
AUTORADIO

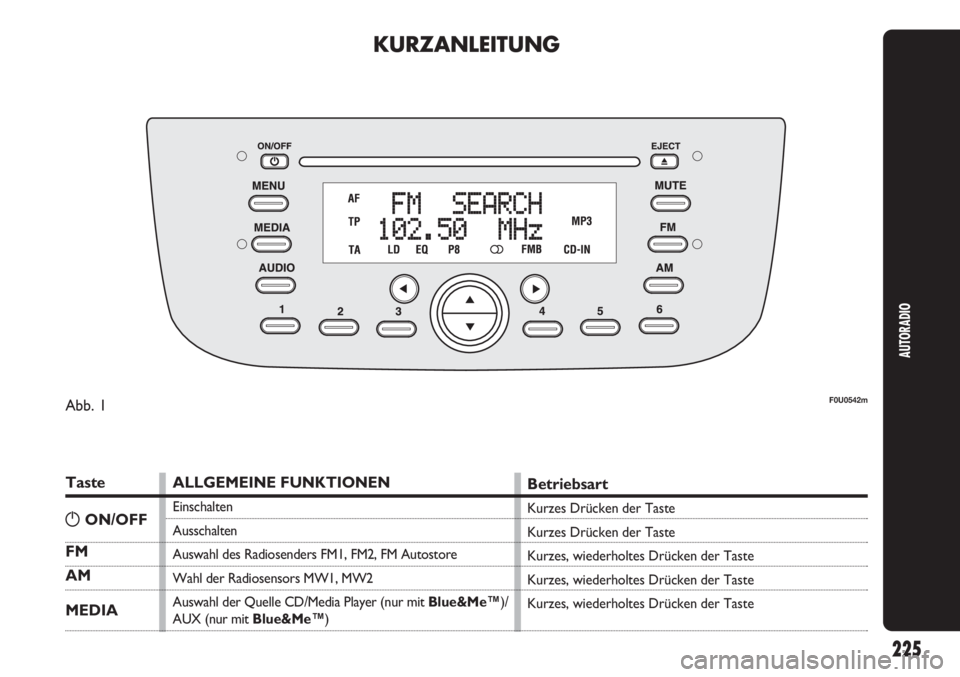

KURZANLEITUNG
Taste
FM
AM
MEDIA
ALLGEMEINE FUNKTIONEN
Einschalten
Ausschalten
Auswahl des Radiosenders FM1, FM2, FM Autostore
Wahl der Radiosensors MW1, MW2
Auswahl der Quelle CD/Media Player (nur mit Blue&Me™)/
AUX (nur mit Blue&Me™)
Betriebsart
Kurzes Drücken der Taste
Kurzes Drücken der Taste
Kurzes, wiederholtes Drücken der Taste
Kurzes, wiederholtes Drücken der Taste
Kurzes, wiederholtes Drücken der Taste
F0U0542m
gON/OFF Abb. 1

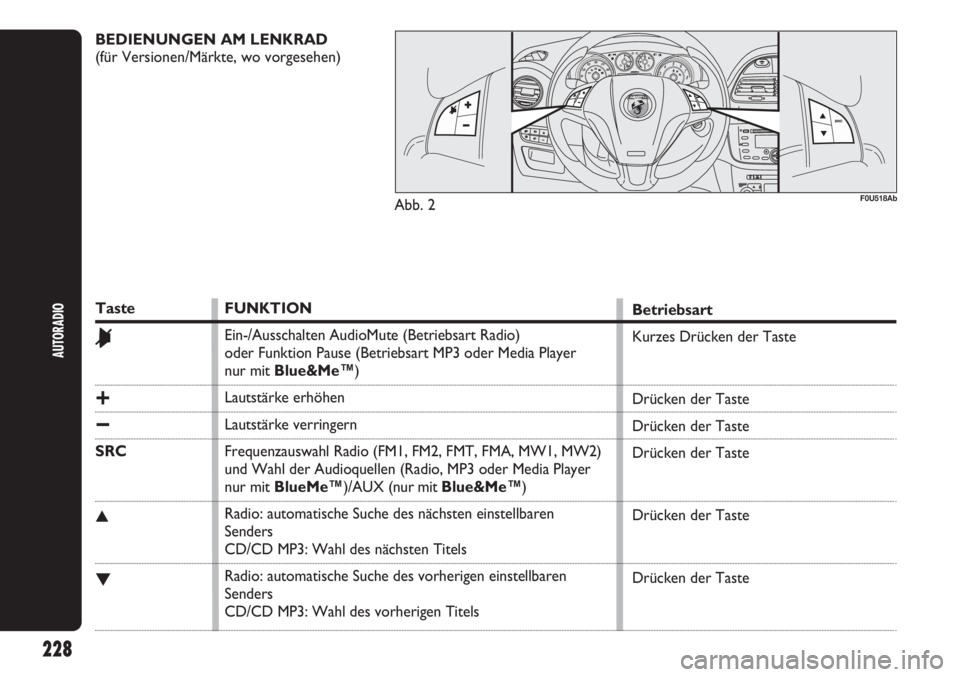

BEDIENUNGEN AM LENKRAD
(für Versionen/Märkte, wo vorgesehen)
F0U518Ab
Taste
&
+
−
SRC
▲
▼
FUNKTION
Ein-/Ausschalten AudioMute (Betriebsart Radio)
oder Funktion Pause (Betriebsart MP3 oder Media Player
nur mit Blue&Me™)
Lautstärke erhöhen
Lautstärke verringern
Frequenzauswahl Radio (FM1, FM2, FMT, FMA, MW1, MW2)
und Wahl der Audioquellen (Radio, MP3 oder Media Player
nur mit BlueMe™)/AUX (nur mit Blue&Me™)
Radio: automatische Suche des nächsten einstellbaren
Senders
CD/CD MP3: Wahl des nächsten Titels
Radio: automatische Suche des vorherigen einstellbaren
Senders
CD/CD MP3: Wahl des vorherigen TitelsBetriebsart
Kurzes Drücken der Taste
Drücken der Taste
Drücken der Taste
Drücken der Taste
Drücken der Taste
Drücken der Taste
AUTORADIO
228
Abb. 2

AUTORADIO
230

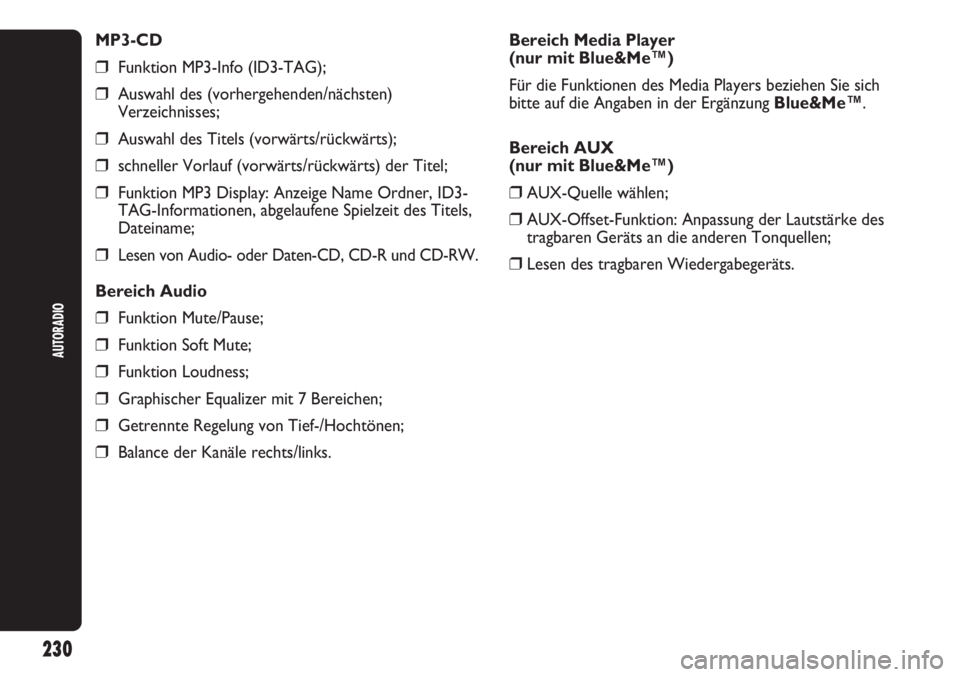

MP3-CD
❒Funktion MP3-Info (ID3-TAG);
❒Auswahl des (vorhergehenden/nächsten)
Verzeichnisses;
❒Auswahl des Titels (vorwärts/rückwärts);
❒schneller Vorlauf (vorwärts/rückwärts) der Titel;
❒Funktion MP3 Display: Anzeige Name Ordner, ID3-
TAG-Informationen, abgelaufene Spielzeit des Titels,
Dateiname;
❒Lesen von Audio- oder Daten-CD, CD-R und CD-RW.
Bereich Audio
❒Funktion Mute/Pause;
❒Funktion Soft Mute;
❒Funktion Loudness;
❒Graphischer Equalizer mit 7 Bereichen;
❒Getrennte Regelung von Tief-/Hochtönen;
❒Balance der Kanäle rechts/links.Bereich Media Player
(nur mit Blue&Me™)
Für die Funktionen des Media Players beziehen Sie sich
bitte auf die Angaben in der Ergänzung Blue&Me™.
Bereich AUX
(nur mit Blue&Me™)
❒AUX-Quelle wählen;
❒AUX-Offset-Funktion: Anpassung der Lautstärke des
tragbaren Geräts an die anderen Tonquellen;
❒Lesen des tragbaren Wiedergabegeräts.

233
AUTORADIO

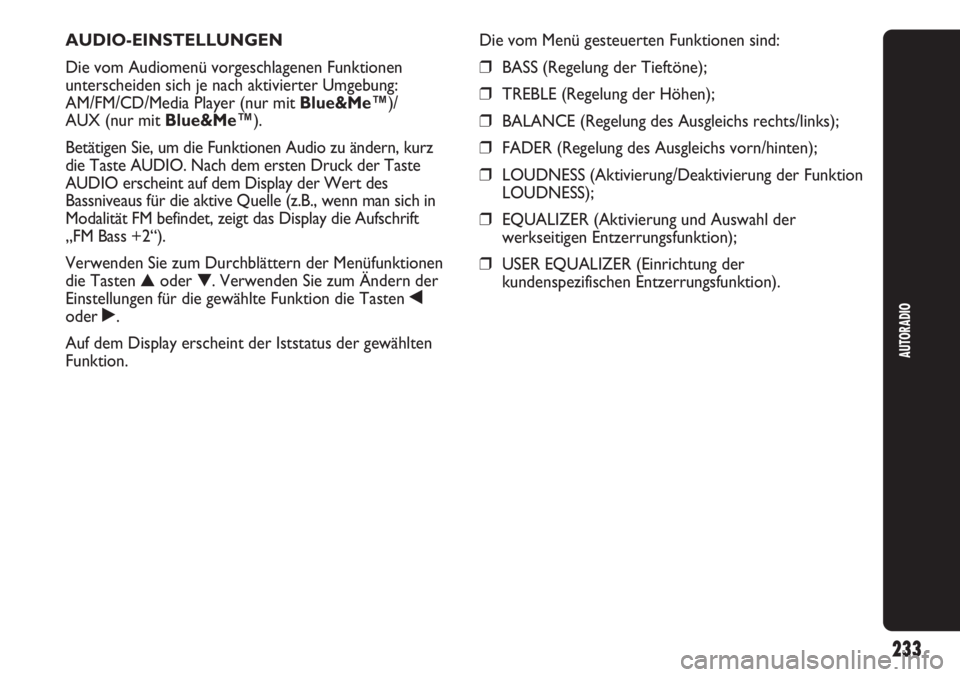

AUDIO-EINSTELLUNGEN
Die vom Audiomenü vorgeschlagenen Funktionen
unterscheiden sich je nach aktivierter Umgebung:
AM/FM/CD/Media Player (nur mit Blue&Me™)/
AUX (nur mit Blue&Me™).
Betätigen Sie, um die Funktionen Audio zu ändern, kurz
die Taste AUDIO. Nach dem ersten Druck der Taste
AUDIO erscheint auf dem Display der Wert des
Bassniveaus für die aktive Quelle (z.B., wenn man sich in
Modalität FM befindet, zeigt das Display die Aufschrift
„FM Bass +2“).
Verwenden Sie zum Durchblättern der Menüfunktionen
die Tasten ▲oder ▼. Verwenden Sie zum Ändern der
Einstellungen für die gewählte Funktion die Tasten ¯
oder ˙.
Auf dem Display erscheint der Iststatus der gewählten
Funktion.Die vom Menü gesteuerten Funktionen sind:
❒BASS (Regelung der Tieftöne);
❒TREBLE (Regelung der Höhen);
❒BALANCE (Regelung des Ausgleichs rechts/links);
❒FADER (Regelung des Ausgleichs vorn/hinten);
❒LOUDNESS (Aktivierung/Deaktivierung der Funktion
LOUDNESS);
❒EQUALIZER (Aktivierung und Auswahl der
werkseitigen Entzerrungsfunktion);
❒USER EQUALIZER (Einrichtung der
kundenspezifischen Entzerrungsfunktion).

236
AUTORADIO

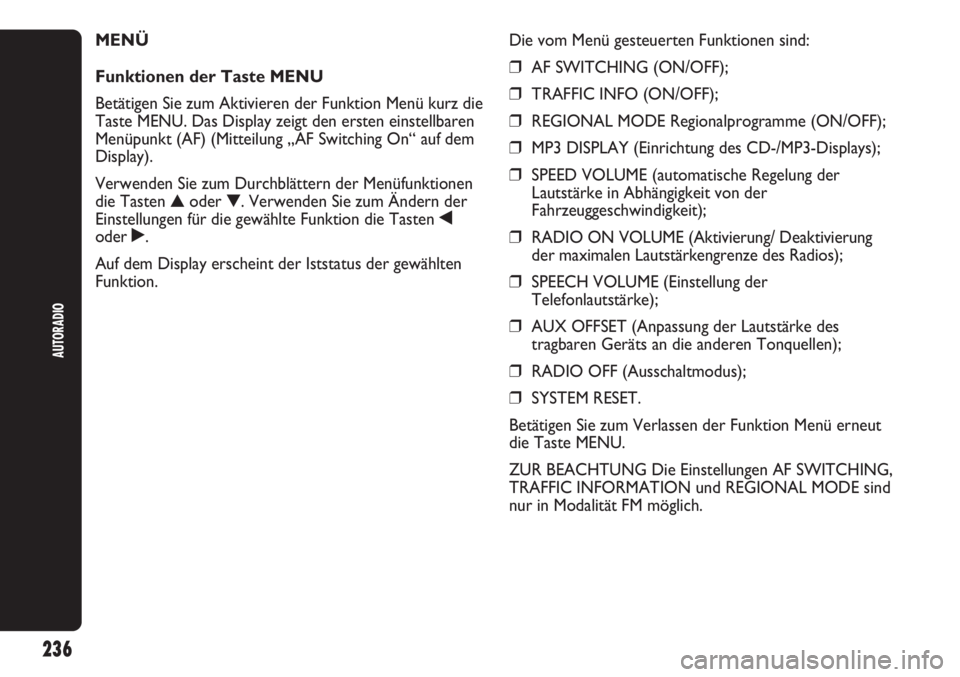

MENÜ
Funktionen der Taste MENU
Betätigen Sie zum Aktivieren der Funktion Menü kurz die
Taste MENU. Das Display zeigt den ersten einstellbaren
Menüpunkt (AF) (Mitteilung „AF Switching On“ auf dem
Display).
Verwenden Sie zum Durchblättern der Menüfunktionen
die Tasten ▲oder ▼. Verwenden Sie zum Ändern der
Einstellungen für die gewählte Funktion die Tasten ¯
oder ˙.
Auf dem Display erscheint der Iststatus der gewählten
Funktion.Die vom Menü gesteuerten Funktionen sind:
❒AF SWITCHING (ON/OFF);
❒TRAFFIC INFO (ON/OFF);
❒REGIONAL MODE Regionalprogramme (ON/OFF);
❒MP3 DISPLAY (Einrichtung des CD-/MP3-Displays);
❒SPEED VOLUME (automatische Regelung der
Lautstärke in Abhängigkeit von der
Fahrzeuggeschwindigkeit);
❒RADIO ON VOLUME (Aktivierung/ Deaktivierung
der maximalen Lautstärkengrenze des Radios);
❒SPEECH VOLUME (Einstellung der
Telefonlautstärke);
❒AUX OFFSET (Anpassung der Lautstärke des
tragbaren Geräts an die anderen Tonquellen);
❒RADIO OFF (Ausschaltmodus);
❒SYSTEM RESET.
Betätigen Sie zum Verlassen der Funktion Menü erneut
die Taste MENU.
ZUR BEACHTUNG Die Einstellungen AF SWITCHING,
TRAFFIC INFORMATION und REGIONAL MODE sind
nur in Modalität FM möglich.

241
AUTORADIO

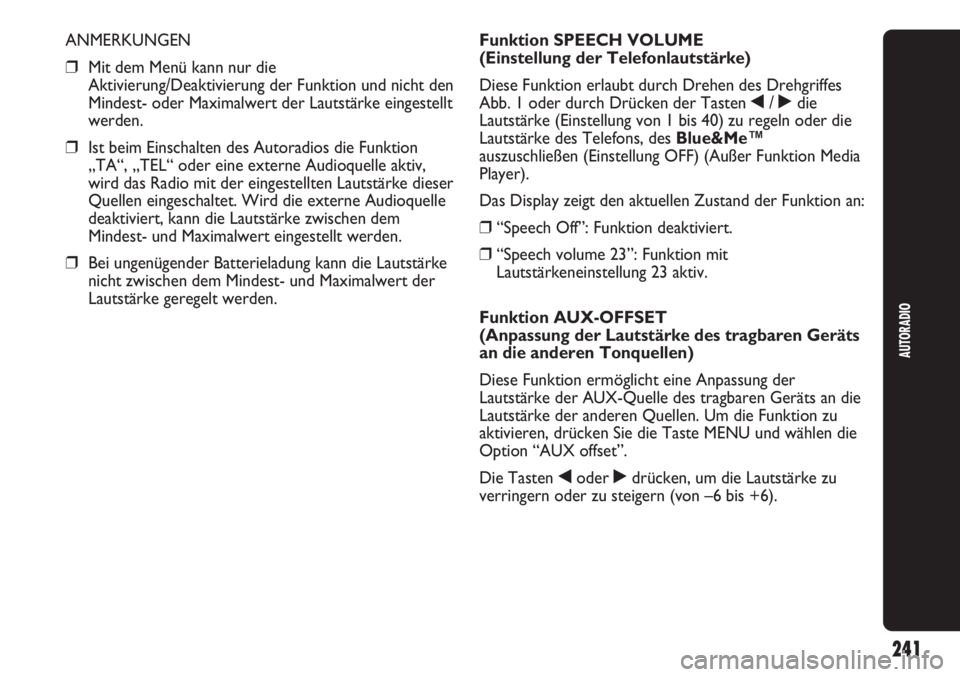

ANMERKUNGEN
❒Mit dem Menü kann nur die
Aktivierung/Deaktivierung der Funktion und nicht den
Mindest- oder Maximalwert der Lautstärke eingestellt
werden.
❒Ist beim Einschalten des Autoradios die Funktion
„TA“, „TEL“ oder eine externe Audioquelle aktiv,
wird das Radio mit der eingestellten Lautstärke dieser
Quellen eingeschaltet. Wird die externe Audioquelle
deaktiviert, kann die Lautstärke zwischen dem
Mindest- und Maximalwert eingestellt werden.
❒Bei ungenügender Batterieladung kann die Lautstärke
nicht zwischen dem Mindest- und Maximalwert der
Lautstärke geregelt werden.Funktion SPEECH VOLUME
(Einstellung der Telefonlautstärke)
Diese Funktion erlaubt durch Drehen des Drehgriffes
Abb. 1 oder durch Drücken der Tasten ¯/ ˙die
Lautstärke (Einstellung von 1 bis 40) zu regeln oder die
Lautstärke des Telefons, des Blue&Me™
auszuschließen (Einstellung OFF) (Außer Funktion Media
Player).
Das Display zeigt den aktuellen Zustand der Funktion an:
❒“Speech Off”: Funktion deaktiviert.
❒“Speech volume 23”: Funktion mit
Lautstärkeneinstellung 23 aktiv.
Funktion AUX-OFFSET
(Anpassung der Lautstärke des tragbaren Geräts
an die anderen Tonquellen)
Diese Funktion ermöglicht eine Anpassung der
Lautstärke der AUX-Quelle des tragbaren Geräts an die
Lautstärke der anderen Quellen. Um die Funktion zu
aktivieren, drücken Sie die Taste MENU und wählen die
Option “AUX offset”.
Die Tasten ¯oder ˙drücken, um die Lautstärke zu
verringern oder zu steigern (von –6 bis +6).

AUTORADIO
244

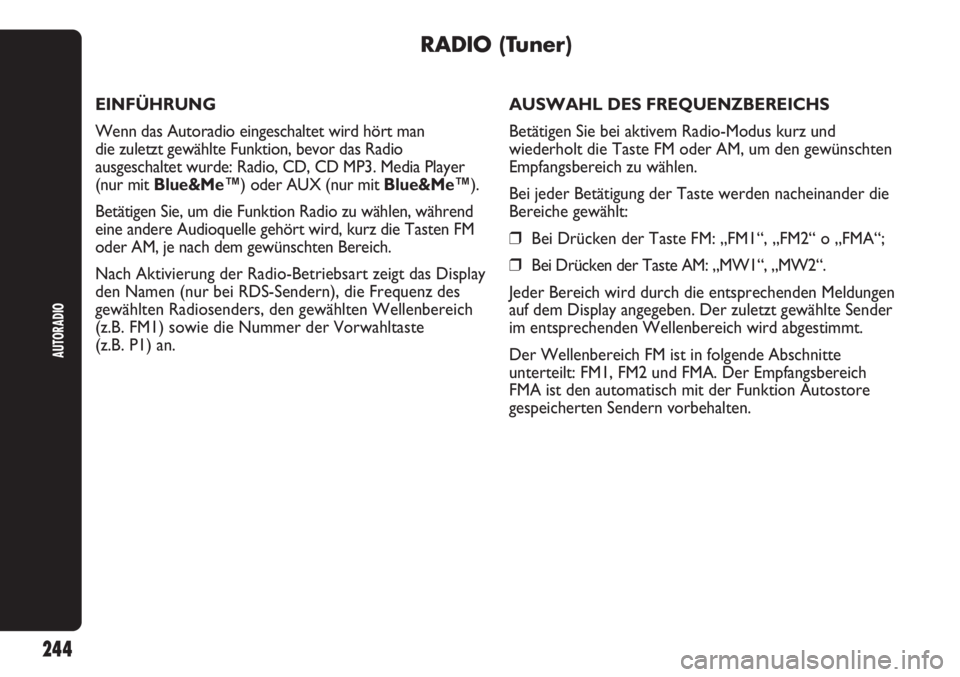

RADIO (Tuner)
EINFÜHRUNG
Wenn das Autoradio eingeschaltet wird hört man
die zuletzt gewählte Funktion, bevor das Radio
ausgeschaltet wurde: Radio, CD, CD MP3. Media Player
(nur mit Blue&Me™) oder AUX (nur mit Blue&Me™).
Betätigen Sie, um die Funktion Radio zu wählen, während
eine andere Audioquelle gehört wird, kurz die Tasten FM
oder AM, je nach dem gewünschten Bereich.
Nach Aktivierung der Radio-Betriebsart zeigt das Display
den Namen (nur bei RDS-Sendern), die Frequenz des
gewählten Radiosenders, den gewählten Wellenbereich
(z.B. FM1) sowie die Nummer der Vorwahltaste
(z.B. P1) an.AUSWAHL DES FREQUENZBEREICHS
Betätigen Sie bei aktivem Radio-Modus kurz und
wiederholt die Taste FM oder AM, um den gewünschten
Empfangsbereich zu wählen.
Bei jeder Betätigung der Taste werden nacheinander die
Bereiche gewählt:
❒Bei Drücken der Taste FM: „FM1“, „FM2“ o „FMA“;
❒Bei Drücken der Taste AM: „MW1“, „MW2“.
Jeder Bereich wird durch die entsprechenden Meldungen
auf dem Display angegeben. Der zuletzt gewählte Sender
im entsprechenden Wellenbereich wird abgestimmt.
Der Wellenbereich FM ist in folgende Abschnitte
unterteilt: FM1, FM2 und FMA. Der Empfangsbereich
FMA ist den automatisch mit der Funktion Autostore
gespeicherten Sendern vorbehalten.

253
AUTORADIO

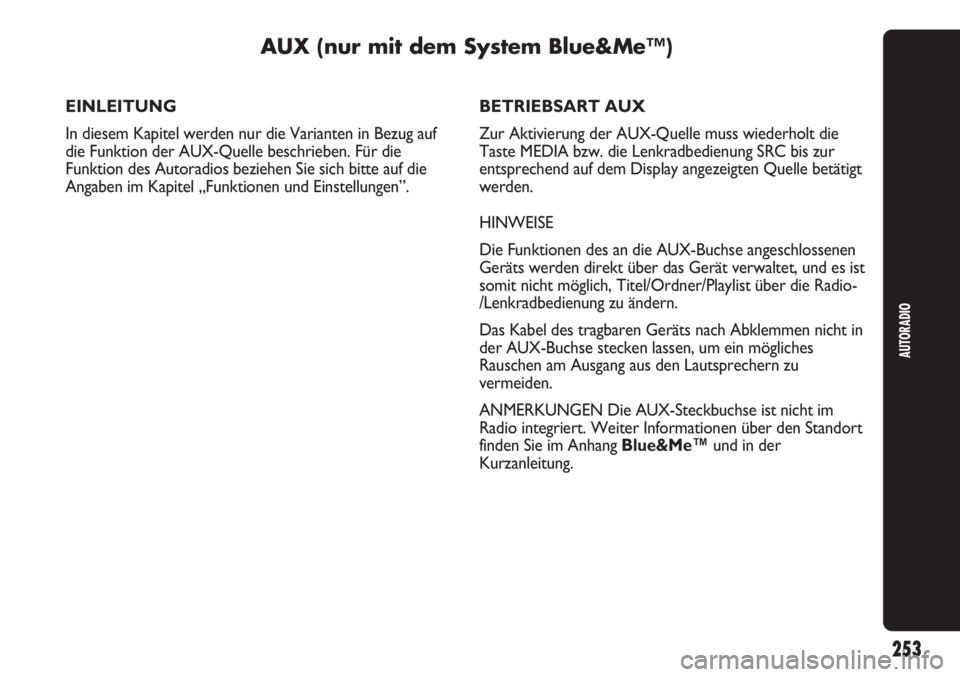

AUX (nur mit dem System Blue&Me™)
EINLEITUNG
In diesem Kapitel werden nur die Varianten in Bezug auf
die Funktion der AUX-Quelle beschrieben. Für die
Funktion des Autoradios beziehen Sie sich bitte auf die
Angaben im Kapitel „Funktionen und Einstellungen”.BETRIEBSART AUX
Zur Aktivierung der AUX-Quelle muss wiederholt die
Taste MEDIA bzw. die Lenkradbedienung SRC bis zur
entsprechend auf dem Display angezeigten Quelle betätigt
werden.
HINWEISE
Die Funktionen des an die AUX-Buchse angeschlossenen
Geräts werden direkt über das Gerät verwaltet, und es ist
somit nicht möglich, Titel/Ordner/Playlist über die Radio-
/Lenkradbedienung zu ändern.
Das Kabel des tragbaren Geräts nach Abklemmen nicht in
der AUX-Buchse stecken lassen, um ein mögliches
Rauschen am Ausgang aus den Lautsprechern zu
vermeiden.
ANMERKUNGEN Die AUX-Steckbuchse ist nicht im
Radio integriert. Weiter Informationen über den Standort
finden Sie im Anhang Blue&Me™und in der
Kurzanleitung.
