Abarth Punto Evo 2011 Kezelési és karbantartási útmutató (in Hungarian)

KEZELÉS ÉS KARBANTARTÁS
ABARTHPUNTOEVO

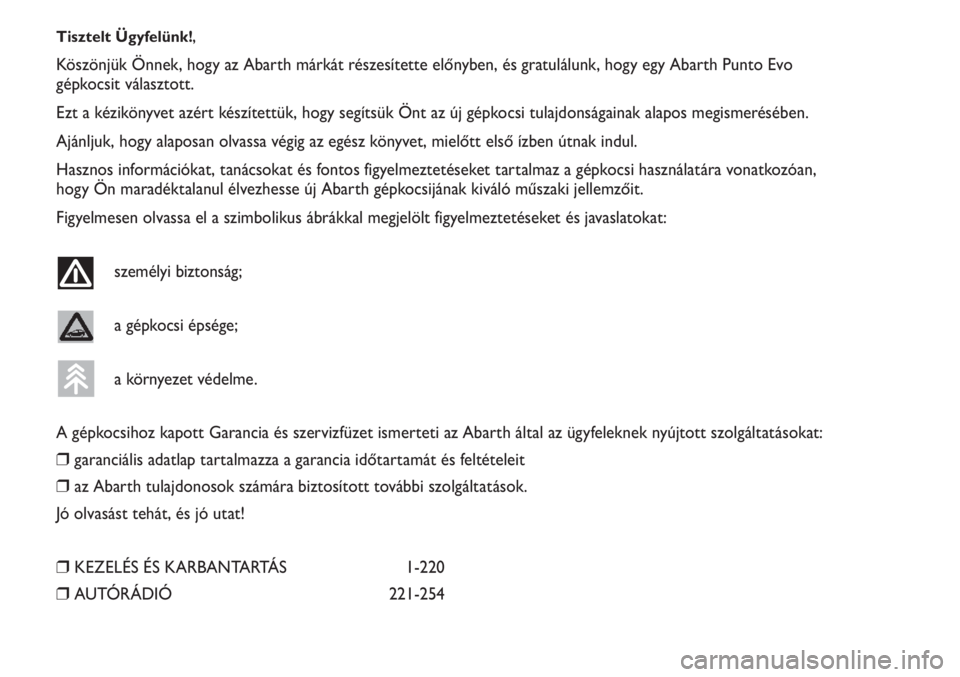

Tisztelt Ügyfelünk!,
Köszönjük Önnek, hogy az Abarth márkát részesítette előnyben, és gratulálunk, hogy egy Abarth Punto Evo
gépkocsit választott.
Ezt a kézikönyvet azért készítettük, hogy segítsük Önt az új gépkocsi tulajdonságainak alapos megismerésében.
Ajánljuk, hogy alaposan olvassa végig az egész könyvet, mielőtt első ízben útnak indul.
Hasznos információkat, tanácsokat és fontos figyelmeztetéseket tartalmaz a gépkocsi használatára vonatkozóan,
hogy Ön maradéktalanul élvezhesse új Abarth gépkocsijának kiváló műszaki jellemzőit.
Figyelmesen olvassa el a szimbolikus ábrákkal megjelölt figyelmeztetéseket és javaslatokat:
személyi biztonság;
a gépkocsi épsége;
a környezet védelme.
A gépkocsihoz kapott Garancia és szervizfüzet ismerteti az Abarth által az ügyfeleknek nyújtott szolgáltatásokat:
❒garanciális adatlap tartalmazza a garancia időtartamát és feltételeit
❒az Abarth tulajdonosok számára biztosított további szolgáltatások.
Jó olvasást tehát, és jó utat!
❒KEZELÉS ÉS KARBANTARTÁS 1-220
❒AUTÓRÁDIÓ 221-254

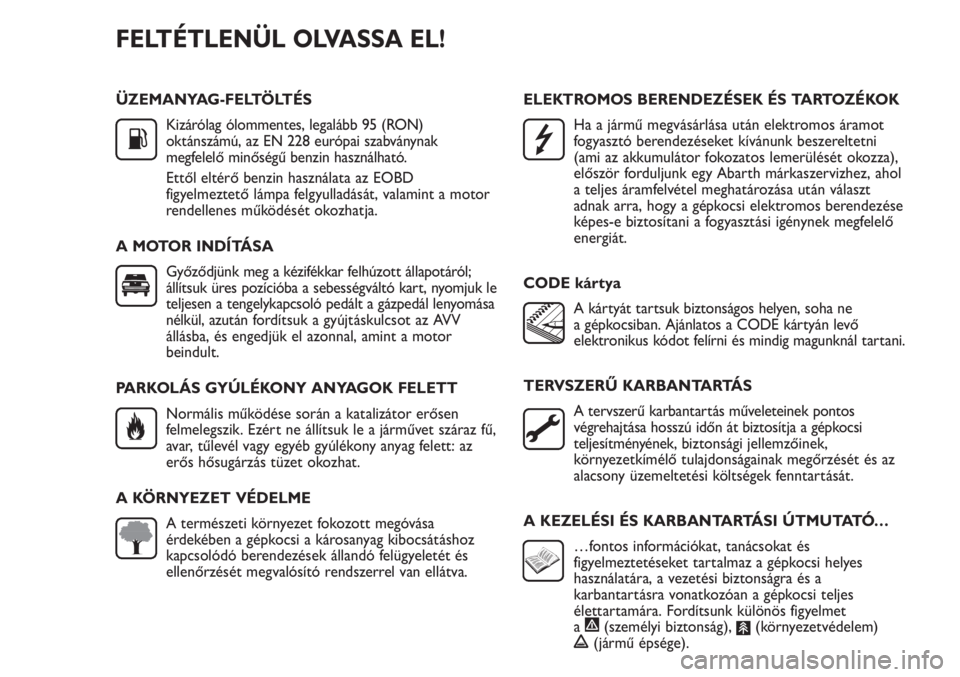

ÜZEMANYAG-FELTÖLTÉS
Kizárólag ólommentes, legalább 95 (RON)
oktánszámú, az EN 228 európai szabványnak
megfelelő minőségű benzin használható.
Ettől eltérő benzin használata az EOBD
figyelmeztető lámpa felgyulladását, valamint a motor
rendellenes működését okozhatja.
A MOTOR INDÍTÁSA
Győződjünk meg a kézifékkar felhúzott állapotáról;
állítsuk üres pozícióba a sebességváltó kart, nyomjuk le
teljesen a tengelykapcsoló pedált a gázpedál lenyomása
nélkül, azután fordítsuk a gyújtáskulcsot az AVV
állásba, és engedjük el azonnal, amint a motor
beindult.
PARKOLÁS GYÚLÉKONY ANYAGOK FELETT
Normális működése során a katalizátor erősen
felmelegszik. Ezért ne állítsuk le a járművet száraz fű,
avar, tűlevél vagy egyéb gyúlékony anyag felett: az
erős hősugárzás tüzet okozhat.
A KÖRNYEZET VÉDELME
A természeti környezet fokozott megóvása
érdekében a gépkocsi a károsanyag kibocsátáshoz
kapcsolódó berendezések állandó felügyeletét és
ellenőrzését megvalósító rendszerrel van ellátva.ELEKTROMOS BERENDEZÉSEK ÉS TARTOZÉKOK
Ha a jármű megvásárlása után elektromos áramot
fogyasztó berendezéseket kívánunk beszereltetni
(ami az akkumulátor fokozatos lemerülését okozza),
először forduljunk egy Abarth márkaszervizhez, ahol
a teljes áramfelvétel meghatározása után választ
adnak arra, hogy a gépkocsi elektromos berendezése
képes-e biztosítani a fogyasztási igénynek megfelelő
energiát.
CODE kártya
A kártyát tartsuk biztonságos helyen, soha ne
a gépkocsiban. Ajánlatos a CODE kártyán levő
elektronikus kódot felírni és mindig magunknál tartani.
TERVSZERŰ KARBANTARTÁS
A tervszerű karbantartás műveleteinek pontos
végrehajtása hosszú időn át biztosítja a gépkocsi
teljesítményének, biztonsági jellemzőinek,
környezetkímélő tulajdonságainak megőrzését és az
alacsony üzemeltetési költségek fenntartását.
A KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ…
…fontos információkat, tanácsokat és
figyelmeztetéseket tartalmaz a gépkocsi helyes
használatára, a vezetési biztonságra és a
karbantartásra vonatkozóan a gépkocsi teljes
élettartamára. Fordítsunk különös figyelmet
a
"(személyi biztonság), #(környezetvédelem) !(jármű épsége).
FELTÉTLENÜL OLVASSA EL!
K



3
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

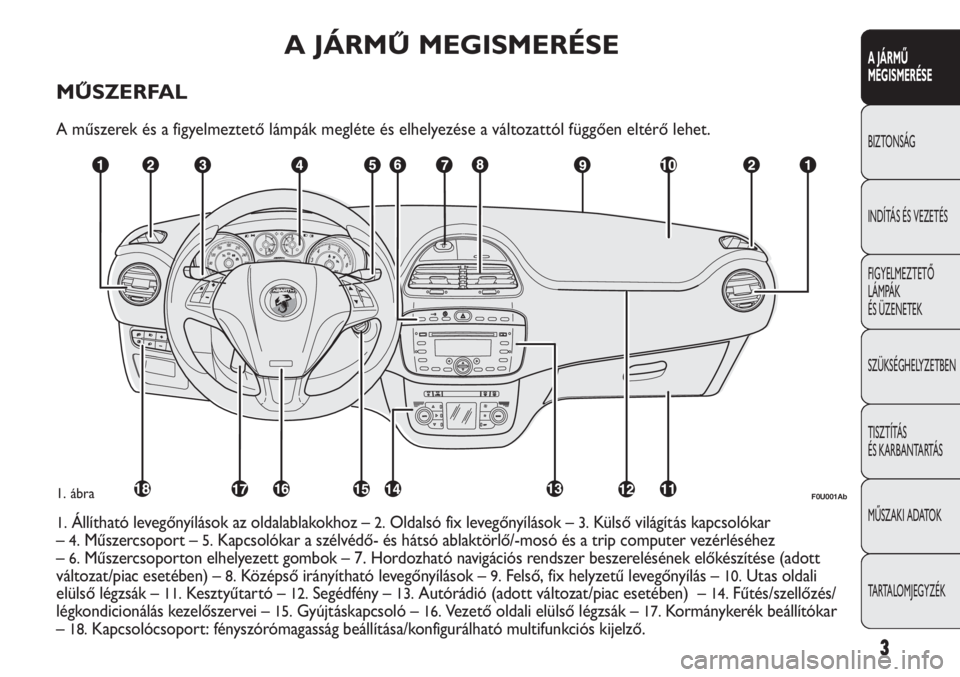

A JÁRMŰMEGISMERÉSE
MŰSZERFAL
A műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
F0U001Ab1. ábra
1.Állítható levegőnyílások az oldalablakokhoz –2.Oldalsó fix levegőnyílások –3.Külső világítás kapcsolókar
–
4.Műszercsoport –5.Kapcsolókar a szélvédő- és hátsó ablaktörlő/-mosó és a trip computer vezérléséhez
–
6.Műszercsoporton elhelyezett gombok – 7. Hordozható navigációs rendszer beszerelésének előkészítése (adott
változat/piac esetében) –
8.Középső irányítható levegőnyílások –9.Felső, fix helyzetű levegőnyílás –10.Utas oldali
elülső légzsák –
11.Kesztyűtartó –12.Segédfény –13.Autórádió (adott változat/piac esetében) –14.Fűtés/szellőzés/
légkondicionálás kezelőszervei –
15.Gyújtáskapcsoló –16.Vezető oldali elülső légzsák –17. Kormánykerék beállítókar
–
18.Kapcsolócsoport: fényszórómagasság beállítása/konfigurálható multifunkciós kijelző.

4
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

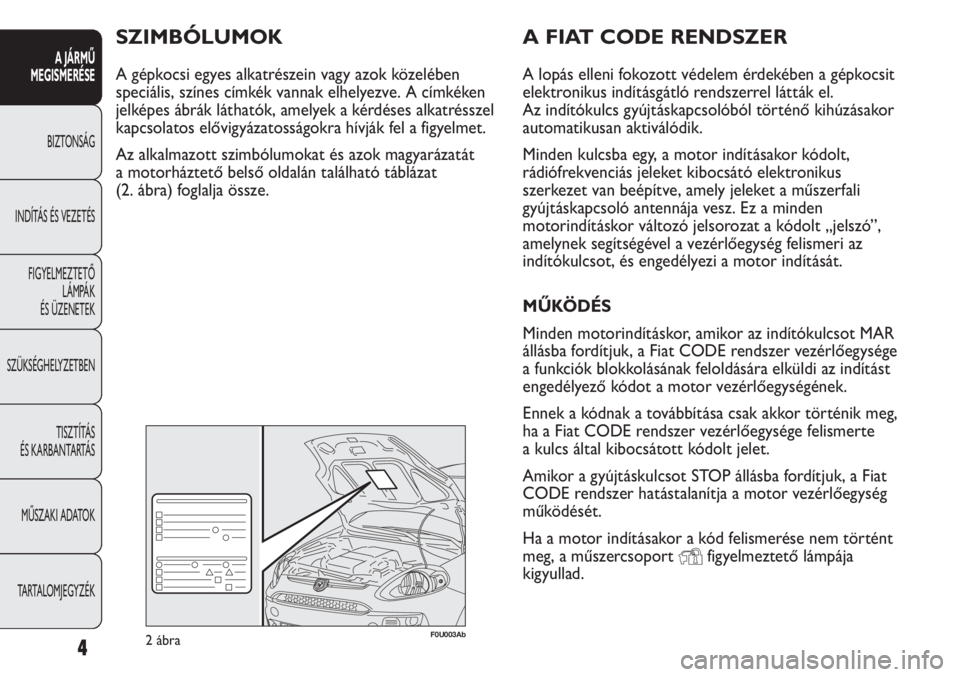

A FIAT CODE RENDSZER
A lopás elleni fokozott védelem érdekében a gépkocsit
elektronikus indításgátló rendszerrel látták el.
Az indítókulcs gyújtáskapcsolóból történő kihúzásakor
automatikusan aktiválódik.
Minden kulcsba egy, a motor indításakor kódolt,
rádiófrekvenciás jeleket kibocsátó elektronikus
szerkezet van beépítve, amely jeleket a műszerfali
gyújtáskapcsoló antennája vesz. Ez a minden
motorindításkor változó jelsorozat a kódolt „jelszó”,
amelynek segítségével a vezérlőegység felismeri az
indítókulcsot, és engedélyezi a motor indítását.
MŰKÖDÉS
Minden motorindításkor, amikor az indítókulcsot MAR
állásba fordítjuk, a Fiat CODE rendszer vezérlőegysége
a funkciók blokkolásának feloldására elküldi az indítást
engedélyező kódot a motor vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor történik meg,
ha a Fiat CODE rendszer vezérlőegysége felismerte
a kulcs által kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba fordítjuk, a Fiat
CODE rendszer hatástalanítja a motor vezérlőegység
működését.
Ha a motor indításakor a kód felismerése nem történt
meg, a műszercsoport
Yfigyelmeztető lámpája
kigyullad.
SZIMBÓLUMOK
A gépkocsi egyes alkatrészein vagy azok közelében
speciális, színes címkék vannak elhelyezve. A címkéken
jelképes ábrák láthatók, amelyek a kérdéses alkatrésszel
kapcsolatos elővigyázatosságokra hívják fel a figyelmet.
Az alkalmazott szimbólumokat és azok magyarázatát
a motorháztető belső oldalán található táblázat
(2. ábra) foglalja össze.
F0U003Ab2ábra

5
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

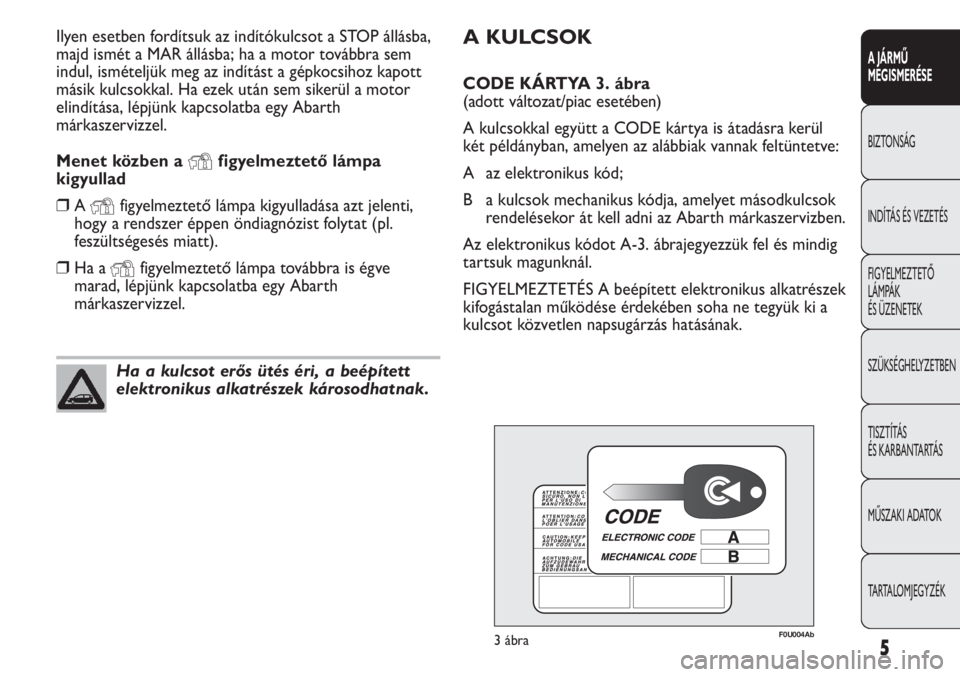

A KULCSOK
CODE KÁRTYA 3. ábra
(adott változat/piac esetében)
A kulcsokkal együtt a CODE kártya is átadásra kerül
két példányban, amelyen az alábbiak vannak feltüntetve:
A az elektronikus kód;
B a kulcsok mechanikus kódja, amelyet másodkulcsok
rendelésekor át kell adni az Abarth márkaszervizben.
Az elektronikus kódot A-3. ábrajegyezzük fel és mindig
tartsuk magunknál.
FIGYELMEZTETÉS A beépített elektronikus alkatrészek
kifogástalan működése érdekében soha ne tegyük ki a
kulcsot közvetlen napsugárzás hatásának. Ilyen esetben fordítsuk az indítókulcsot a STOP állásba,
majd ismét a MAR állásba; ha a motor továbbra sem
indul, ismételjük meg az indítást a gépkocsihoz kapott
másik kulcsokkal. Ha ezek után sem sikerül a motor
elindítása, lépjünk kapcsolatba egy Abarth
márkaszervizzel.
Menet közben a
Yfigyelmeztető lámpa
kigyullad
❒A Yfigyelmeztető lámpa kigyulladása azt jelenti,
hogy a rendszer éppen öndiagnózist folytat (pl.
feszültségesés miatt).
❒Ha a Yfigyelmeztető lámpa továbbra is égve
marad, lépjünk kapcsolatba egy Abarth
márkaszervizzel.
Ha a kulcsot erős ütés éri, a beépített
elektronikus alkatrészek károsodhatnak.
F0U004Ab3ábra

F0U005Ab4ábra

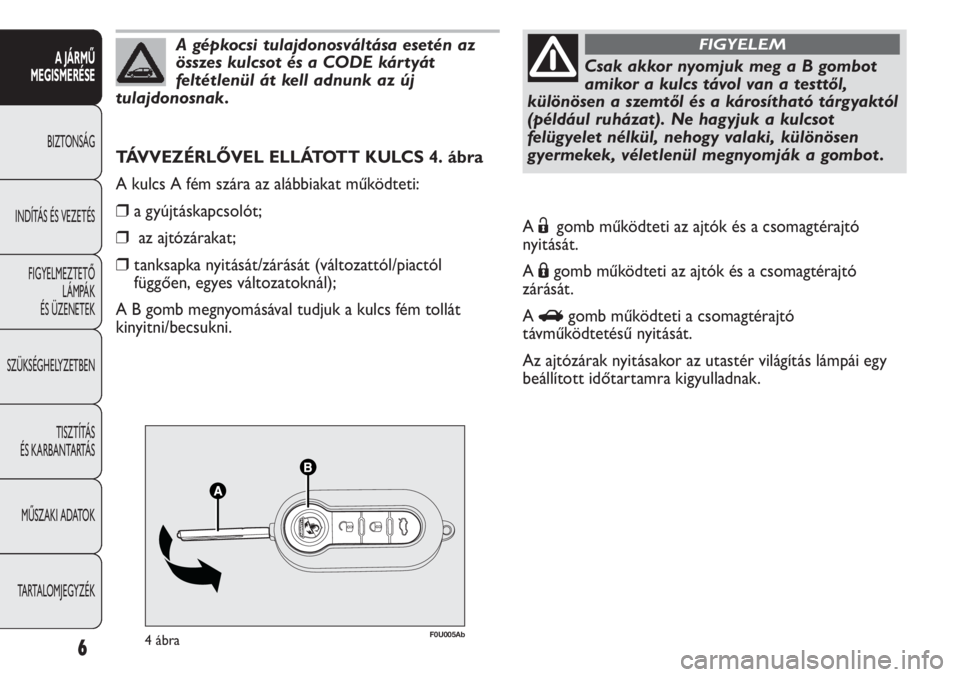

TÁVVEZÉRLŐVEL ELLÁTOTT KULCS 4. ábra
A kulcs A fém szára az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒tanksapka nyitását/zárását (változattól/piactól
függően, egyes változatoknál);
A B gomb megnyomásával tudjuk a kulcs fém tollát
kinyitni/becsukni.
A gépkocsi tulajdonosváltása esetén az
összes kulcsot és a CODE kártyát
feltétlenül át kell adnunk az új
tulajdonosnak.
Csak akkor nyomjuk meg a B gombot
amikor a kulcs távol van a testtől,
különösen a szemtől és a károsítható tárgyaktól
(például ruházat). Ne hagyjuk a kulcsot
felügyelet nélkül, nehogy valaki, különösen
gyermekek, véletlenül megnyomják a gombot .
FIGYELEM
A Ëgomb működteti az ajtók és a csomagtérajtó
nyitását.
A Ágomb működteti az ajtók és a csomagtérajtó
zárását.
A
Rgomb működteti a csomagtérajtó
távműködtetésű nyitását.
Az ajtózárak nyitásakor az utastér világítás lámpái egy
beállított időtartamra kigyulladnak.
6
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

F0U006Ab5ábraF0U007Ab6ábra
Az elem cseréje a távvezérlővel ellátott kulcs
esetében 6. ábra
Az elem cseréjét az alábbiak szerint végezzük:
❒nyomjuk meg az A gombot, hogy a kulcs fém tolla
a kinyitott B pozícióba kerüljön;
❒fordítsuk el a C csavart a :állásba egy kisméretű
csavarhúzóval;
❒húzzuk ki a D elemtartót, és cseréljük ki az
E elemet, ügyelve a helyes polaritásra;
❒nyomjuk vissza a kulcs fogantyújába a D elemtartót,
és rögzítsük azt a C csavar
Áállásba fordításával. Műszerfali led jelzései 5. ábra
Az ajtózárak reteszelésekor az A gombon levő led kb. 3
másodpercig világít, majd ezután folyamatosan villogni
kezd (lopás elleni figyelmeztető funkció).
Ha az ajtók zárásánál egy vagy több ajtó vagy
a rakodótér ajtó nincs megfelelően becsukva,
a műszerfali led és az irányjelző fények gyors ütemben
villogni kezdenek.
7
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

A kimerült elemek eldobása veszélyes
a környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben
kell gyűjteni, vagy le kell adni egy Abarth
márkaszervizben, ahol gondoskodnak a megfelelő

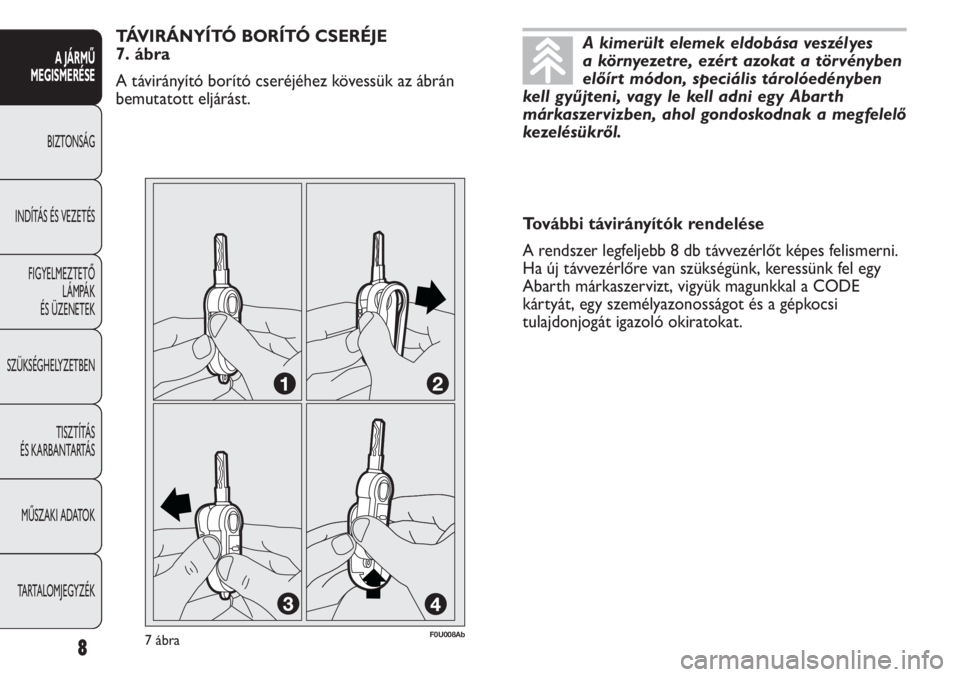

kezelésükről.TÁVIRÁNYÍTÓ BORÍTÓ CSERÉJE
7. ábra
A távirányító borító cseréjéhez kövessük az ábrán
bemutatott eljárást.
További távirányítók rendelése
A rendszer legfeljebb 8 db távvezérlőt képes felismerni.
Ha új távvezérlőre van szükségünk, keressünk fel egy
Abarth márkaszervizt, vigyük magunkkal a CODE
kártyát, egy személyazonosságot és a gépkocsi
tulajdonjogát igazoló okiratokat.
7ábraF0U008Ab
8
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

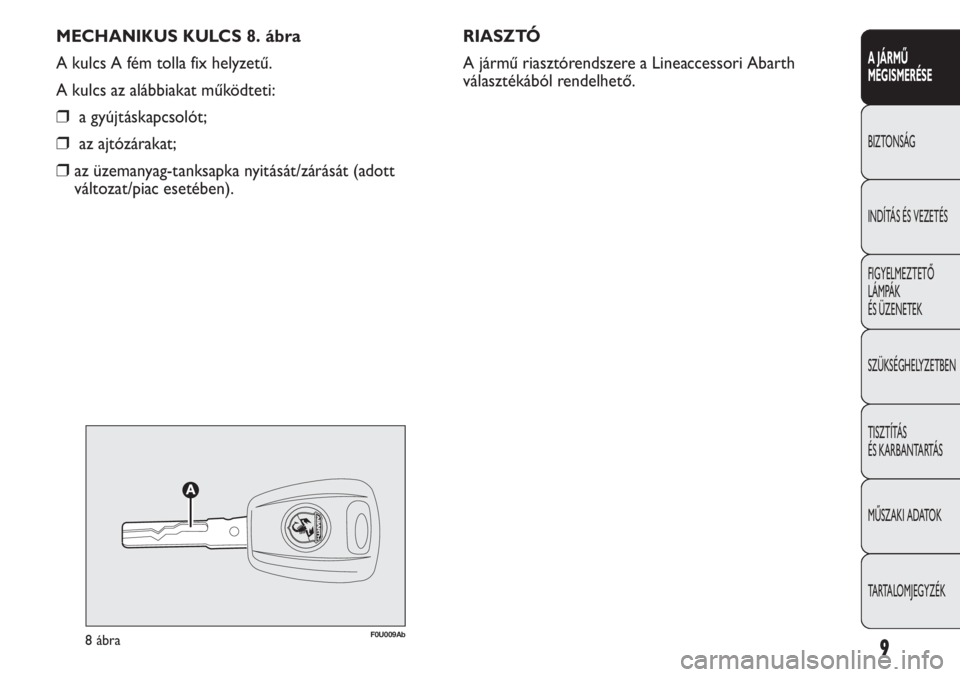

MECHANIKUS KULCS 8. ábra
A kulcs A fém tolla fix helyzetű.
A kulcs az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒az üzemanyag-tanksapka nyitását/zárását (adott
változat/piac esetében).RIASZTÓ
A jármű riasztórendszere a Lineaccessori Abarth
választékából rendelhető.
8ábraF0U009Ab
