159
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Las lámparas halógenas deben
manipularse tocando exclusivamente
la parte metálica. Si se toca con los
dedos la parte transparente, se reduce la
intensidad de la luz emitida y puede incluso
afectar a la duración de la lámpara. En caso
de contacto accidental, limpie la ampolla con
un paño humedecido en alcohol y déjela secar.
fig. 135F0U137Ab
ADVERTENCIA La superficie interior del faro puede
empañarse ligeramente: esto no indica una anomalía,
ya que es un fenómeno natural debido a la baja
temperatura y al grado de humedad del aire;
desaparecerá rápidamente al encender los faros. La
presencia de gotas en el interior del faro indica la
infiltración de agua: diríjase a un taller de la Red de
Asistencia Abarth.

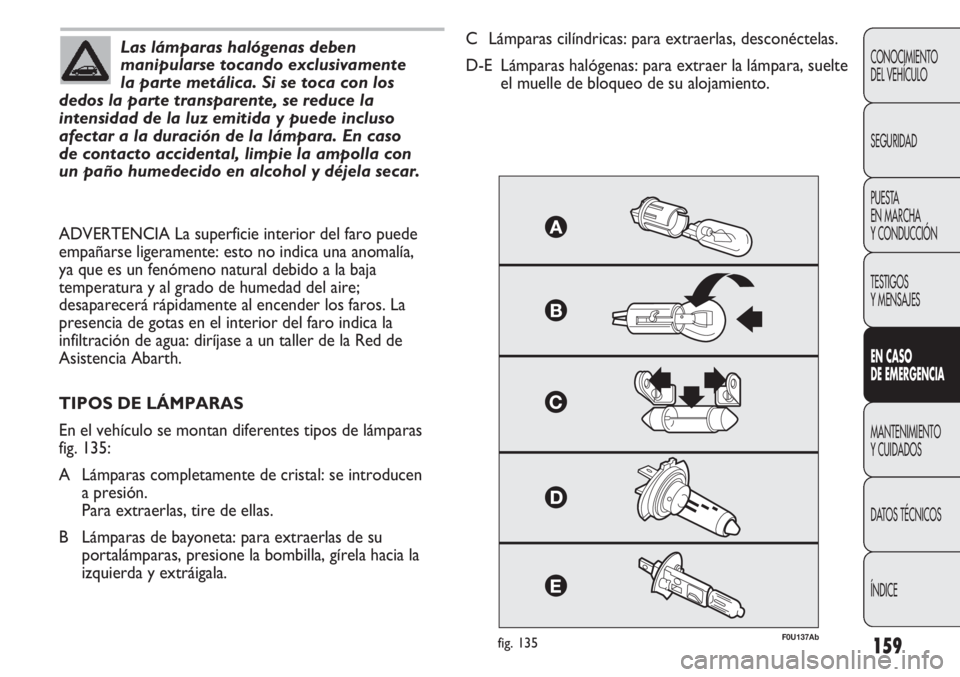

TIPOS DE LÁMPARAS
En el vehículo se montan diferentes tipos de lámparas
fig. 135:
A Lámparas completamente de cristal: se introducen
a presión.
Para extraerlas, tire de ellas.
B Lámparas de bayoneta: para extraerlas de su
portalámparas, presione la bombilla, gírela hacia la
izquierda y extráigala.C Lámparas cilíndricas: para extraerlas, desconéctelas.
D-E Lámparas halógenas: para extraer la lámpara, suelte
el muelle de bloqueo de su alojamiento.

166
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
❒vuelva a montar el portalámparas;
❒vuelva a conectar el conector eléctrico, vuelva
a colocar el grupo correctamente en la
carrocería del vehículo y apriete los tornillos de
fijación A.
ADVERTENCIA Para sustituir las luces de posición con
led, acuda a un taller de la Red de Asistencia Abarth.

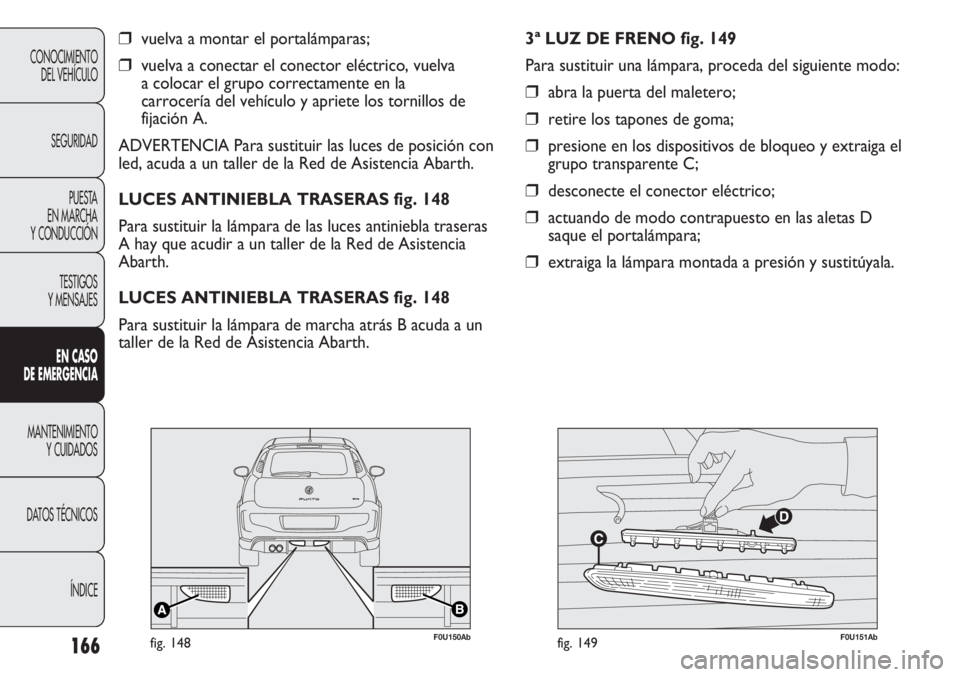

LUCES ANTINIEBLA TRASERAS fig. 148
Para sustituir la lámpara de las luces antiniebla traseras
A hay que acudir a un taller de la Red de Asistencia
Abarth.
LUCES ANTINIEBLA TRASERAS fig. 148
Para sustituir la lámpara de marcha atrás B acuda a un
taller de la Red de Asistencia Abarth.
F0U150Abfig. 148F0U151Abfig. 149
3ª LUZ DE FRENO fig. 149
Para sustituir una lámpara, proceda del siguiente modo:
❒abra la puerta del maletero;
❒retire los tapones de goma;
❒presione en los dispositivos de bloqueo y extraiga el
grupo transparente C;
❒desconecte el conector eléctrico;
❒actuando de modo contrapuesto en las aletas D
saque el portalámpara;
❒extraiga la lámpara montada a presión y sustitúyala.
