RAVITAILLEMENT EN CARBURANT
Ravitailler la voiture uniquement avec de l’essence sans
plomb ayant un indice d’octane (RON) non inférieur
à 95 conforme à la spécification européenne EN 228.
L’utilisation d’une essence différente de la
spécification susmentionnée risque d’allumer le
témoin EOBD et d’entraîner un mauvais
fonctionnement du moteur.
DÉMARRAGE DU MOTEUR
S’assurer que le frein à main est bien serré ; placer le
levier de vitesses au point mort ; appuyer à fond sur la
pédale d’embrayage sans appuyer sur l’accélérateur, puis
tourner la clé de contact sur AVV et la relâcher dès
que le moteur commence à tourner.
STATIONNEMENT SUR SOL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit
des températures élevées. Par conséquent, ne jamais
garer le véhicule sur des matières inflammables telles
que de l’herbe, des feuilles mortes, des aiguilles de
pin, etc. : danger d’incendie.
RESPECT DE L’ENVIRONNEMENT
La voiture est équipée d’un système permettant un
diagnostic continu des composants liés aux émissions
pour garantir un meilleur respect de l’environnement.APPAREILS ÉLECTRIQUES ACCESSOIRES
Si après l’achat de la voiture vous souhaitez installer
des accessoires nécessitant une alimentation
électrique (entraînant le risque de décharger
progressivement la batterie), adressez-vous au Réseau
Après-vente Abarth qui en calculera l’absorption
électrique globale et vérifiera si le circuit de la voiture
est en mesure de fournir la charge demandée.
CODE card
Ne pas la garder dans la voiture, mais choisir un lieu
sûr. Il est conseillé d’avoir toujours avec vous le code
électronique figurant sur la CODE card.
ENTRETIEN PROGRAMMÉ
Un entretien correct permet de maintenir en l’état les
performances de la voiture, ainsi que ses
caractéristiques de sécurité, de respect de
l’environnement et d’économie de fonctionnement.
DANS LA NOTICE D’UTILISATION ET
D’ENTRETIEN…
...vous trouverez des informations, conseils et
avertissements nécessaires au bon emploi, à la sécurité
de la conduite et à la durée de vie de votre voiture.
Prêter une attention particulière aux symboles
"(sécurité des personnes) #(protection de
l’environnement) !(l’intégrité de la voiture).
À LIRE IMPÉRATIVEMENT !
K



F0U006Abfig. 5F0U007Abfig. 6
Remplacement de la pile de la clé avec
télécommande fig. 6
Pour remplacer la pile, procéder comme suit :
❒appuyer sur le bouton A et placer l’insert métallique
B en position d’ouverture ;
❒tourner la vis C sur :à l’aide d’un tournevis à pointe
fine ;
❒extraire le compartiment de pile D et remplacer la
pile E en respectant les polarités ;
❒réintroduire le compartiment de pile D à l’intérieur
de la clé et la bloquer en tournant la vis C sur
Á. Signalisations DEL sur la planche de bord fig. 5
En activant le verrouillage des portes, la DEL sur le
bouton s’allume pendant environ 3 secondes, après quoi
elle commence à clignoter (fonction de dissuasion).
Si lors du verrouillage des portes, une ou plusieurs
portes ou le hayon arrière ne sont pas correctement
fermés, la DEL clignote rapidement en même temps que
les indicateurs de direction.
7
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

17
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

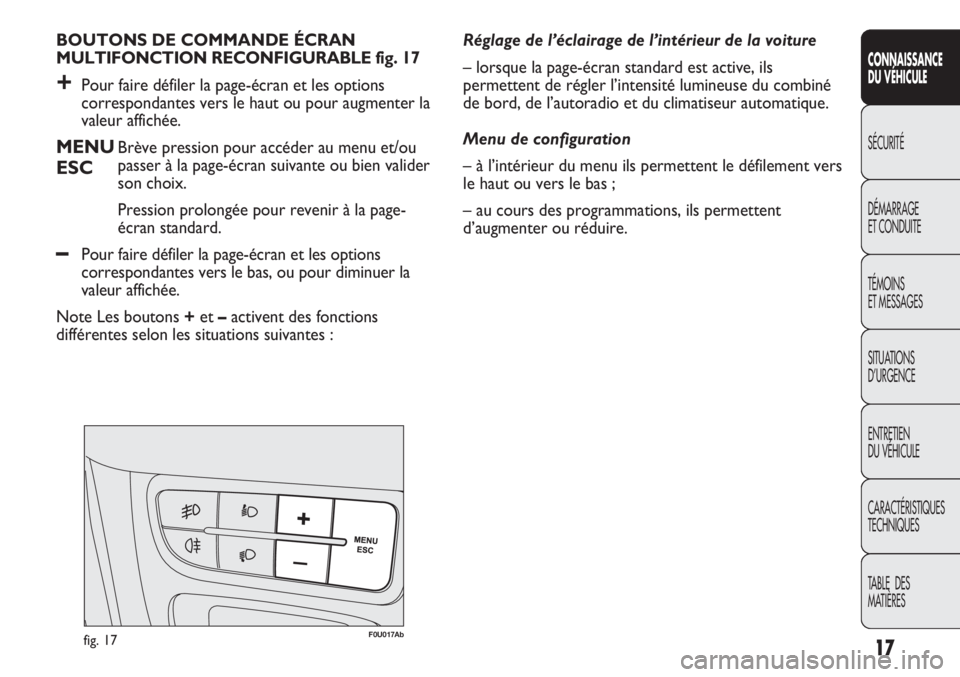

BOUTONS DE COMMANDE ÉCRAN
MULTIFONCTION RECONFIGURABLE fig. 17
+Pour faire défiler la page-écran et les options
correspondantes vers le haut ou pour augmenter la
valeur affichée.
MENUBrève pression pour accéder au menu et/ou
ESCpasser à la page-écran suivante ou bien valider
son choix.
Pression prolongée pour revenir à la page-
écran standard.
–Pour faire défiler la page-écran et les options
correspondantes vers le bas, ou pour diminuer la
valeur affichée.
Note Les boutons +et –activent des fonctions
différentes selon les situations suivantes : Réglage de l’éclairage de l’intérieur de la voiture
– lorsque la page-écran standard est active, ils
permettent de régler l’intensité lumineuse du combiné
de bord, de l’autoradio et du climatiseur automatique.
Menu de configuration
– à l’intérieur du menu ils permettent le défilement vers
le haut ou vers le bas ;
– au cours des programmations, ils permettent
d’augmenter ou réduire.
F0U017Abfig. 17

18
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

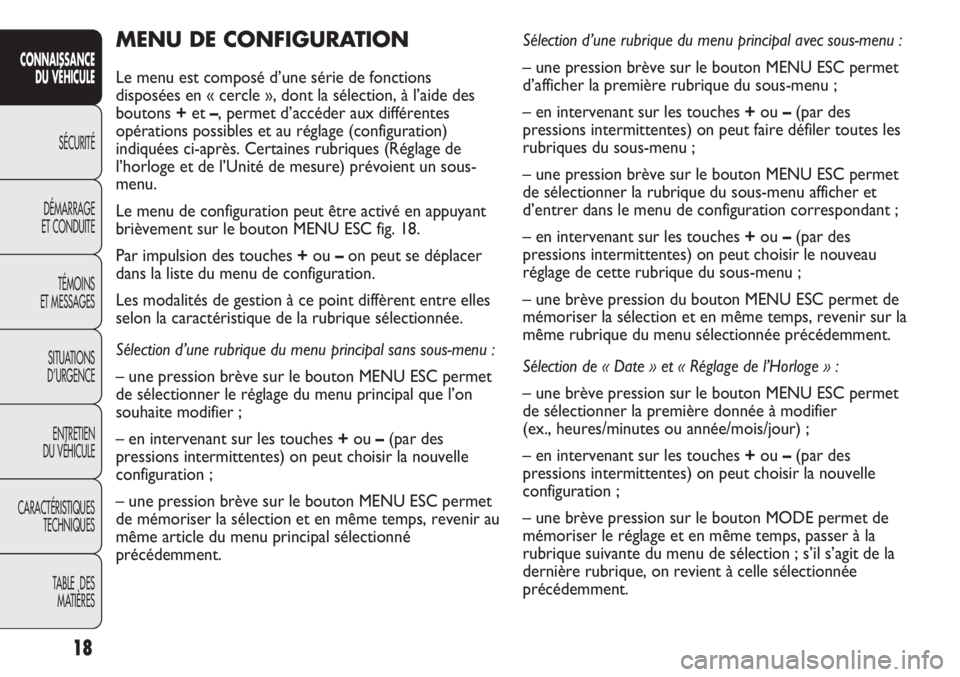

MENU DE CONFIGURATION
Le menu est composé d’une série de fonctions
disposées en « cercle », dont la sélection, à l’aide des
boutons +et –, permet d’accéder aux différentes
opérations possibles et au réglage (configuration)
indiquées ci-après. Certaines rubriques (Réglage de
l’horloge et de l’Unité de mesure) prévoient un sous-
menu.
Le menu de configuration peut être activé en appuyant
brièvement sur le bouton MENU ESC fig. 18.
Par impulsion des touches +ou –on peut se déplacer
dans la liste du menu de configuration.
Les modalités de gestion à ce point diffèrent entre elles
selon la caractéristique de la rubrique sélectionnée.
Sélection d’une rubrique du menu principal sans sous-menu :
– une pression brève sur le bouton MENU ESC permet
de sélectionner le réglage du menu principal que l’on
souhaite modifier ;
– en intervenant sur les touches +ou –(par des
pressions intermittentes) on peut choisir la nouvelle
configuration ;
– une pression brève sur le bouton MENU ESC permet
de mémoriser la sélection et en même temps, revenir au
même article du menu principal sélectionné
précédemment.Sélection d’une rubrique du menu principal avec sous-menu :
– une pression brève sur le bouton MENU ESC permet
d’afficher la première rubrique du sous-menu ;
– en intervenant sur les touches +ou –(par des
pressions intermittentes) on peut faire défiler toutes les
rubriques du sous-menu ;
– une pression brève sur le bouton MENU ESC permet
de sélectionner la rubrique du sous-menu afficher et
d’entrer dans le menu de configuration correspondant ;
– en intervenant sur les touches +ou –(par des
pressions intermittentes) on peut choisir le nouveau
réglage de cette rubrique du sous-menu ;
– une brève pression du bouton MENU ESC permet de
mémoriser la sélection et en même temps, revenir sur la
même rubrique du menu sélectionnée précédemment.
Sélection de « Date » et « Réglage de l’Horloge » :
– une brève pression sur le bouton MENU ESC permet
de sélectionner la première donnée à modifier
(ex., heures/minutes ou année/mois/jour) ;
– en intervenant sur les touches +ou –(par des
pressions intermittentes) on peut choisir la nouvelle
configuration ;
– une brève pression sur le bouton MODE permet de
mémoriser le réglage et en même temps, passer à la
rubrique suivante du menu de sélection ; s’il s’agit de la
dernière rubrique, on revient à celle sélectionnée
précédemment.

26
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

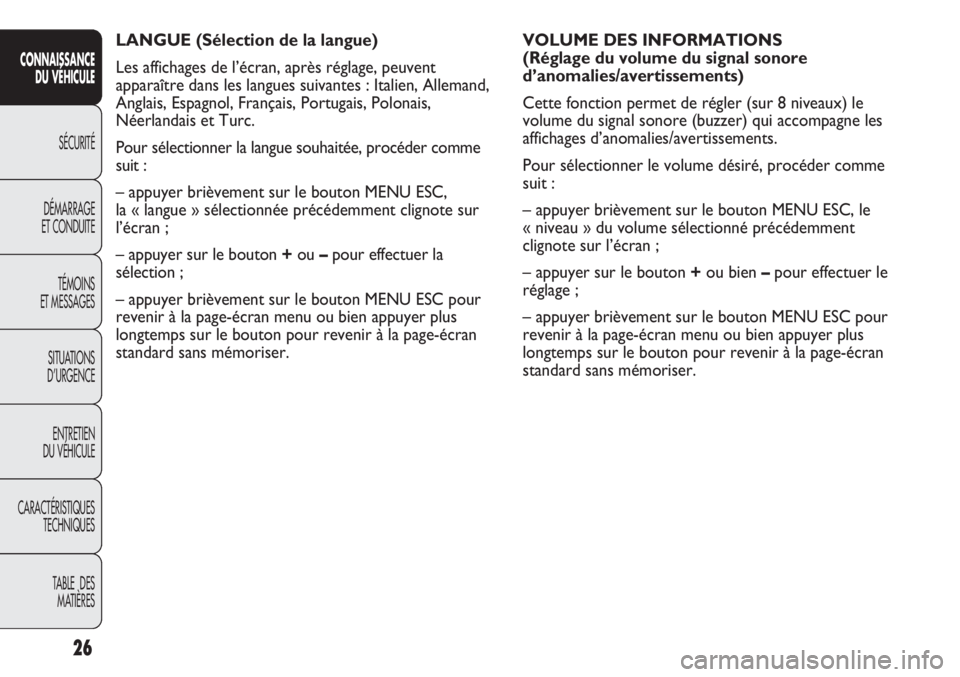

LANGUE (Sélection de la langue)
Les affichages de l’écran, après réglage, peuvent
apparaître dans les langues suivantes : Italien, Allemand,
Anglais, Espagnol, Français, Portugais, Polonais,
Néerlandais et Turc.
Pour sélectionner la langue souhaitée, procéder comme
suit :
– appuyer brièvement sur le bouton MENU ESC,
la « langue » sélectionnée précédemment clignote sur
l’écran ;
– appuyer sur le bouton +ou –pour effectuer la
sélection ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.VOLUME DES INFORMATIONS
(Réglage du volume du signal sonore
d’anomalies/avertissements)
Cette fonction permet de régler (sur 8 niveaux) le
volume du signal sonore (buzzer) qui accompagne les
affichages d’anomalies/avertissements.
Pour sélectionner le volume désiré, procéder comme
suit :
– appuyer brièvement sur le bouton MENU ESC, le
« niveau » du volume sélectionné précédemment
clignote sur l’écran ;
– appuyer sur le bouton +ou bien –pour effectuer le
réglage ;
– appuyer brièvement sur le bouton MENU ESC pour
revenir à la page-écran menu ou bien appuyer plus
longtemps sur le bouton pour revenir à la page-écran
standard sans mémoriser.

F0U018Abfig. 19
Nouvelle mission
Elle commence à partir d’une mise à zéro :
– « manuelle » par l’utilisateur, par la pression sur le
bouton correspondant ;
– « automatique » quand la « distance parcourue »
atteint la valeur, en fonction de l’écran installé de
99 999,9 km ou bien quand la « durée du voyage »
atteint la valeur de 99,59 (99 heures et 59 minutes) ;
– après chaque débranchement et branchement suivant
de la batterie.
ATTENTION L’opération de mise à zéro effectuée en
présence des visualisations du « Trip A » effectue
seulement la réinitialisation des valeurs concernant sa
propre fonction.
ATTENTION L’opération de mise à zéro effectuée en
présence des visualisations du « Trip B » effectue
seulement la réinitialisation des valeurs concernant sa
propre fonction.
Procédure de début de voyage
Clé de contact en position MAR, effectuer la remise à
zéro (réinitialisation) en appuyant et en maintenant la
pression sur le bouton TRIP pendant plus de 2
secondes.
Sortie Trip
Pour sortir de la fonction Trip : continuer d’appuyer sur
le bouton MENU ESC pendant plus de 2 secondes. Durée du voyage
Temps écoulé depuis le début de la nouvelle mission.
ATTENTION Faute d’informations, toutes les valeurs de
l’Ordinateur de voyage affichent l’indication « - - - - ».
Lorsque la condition normale de fonctionnement est
rétablie, le comptage des différentes valeurs reprend
normalement, sans mise à zéro des valeurs affichées
avant l’anomalie, ni début d’une nouvelle mission.
Bouton TRIP de commande fig. 19
Le bouton TRIP, placé sur le levier droit, permet,
avec la clé de contact en position MAR, d’accéder
à l’affichage des paramètres décrits précédemment
ainsi que de les remettre à zéro pour commencer
une nouvelle mission :
– pression brève pour accéder aux affichages des
différentes grandeurs
– pression prolongée pour remettre à zéro
(réinitialisation) et commencer une nouvelle mission.
30
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

38
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32
OUVERTURE/FERMETURE DES AÉRATEURS
Pour ouvrir/fermer les aérateurs, agir sur la molette
fig. 32.
ç= aérateur fermé
å= aérateur ouvert AÉRATEURS ORIENTABLES ET RÉGLABLES
LATÉRAUX ET CENTRAUX fig. 30-31-32
A Aérateur fixe pour les vitres latérales.
B Diffuseurs latéraux orientables.
C Diffuseurs centraux orientables.
Les aérateurs A ne sont pas orientables.
Pour utiliser les aérateurs B et C, agir sur le dispositif
correspondant pour les orienter dans la position
souhaitée.

41
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

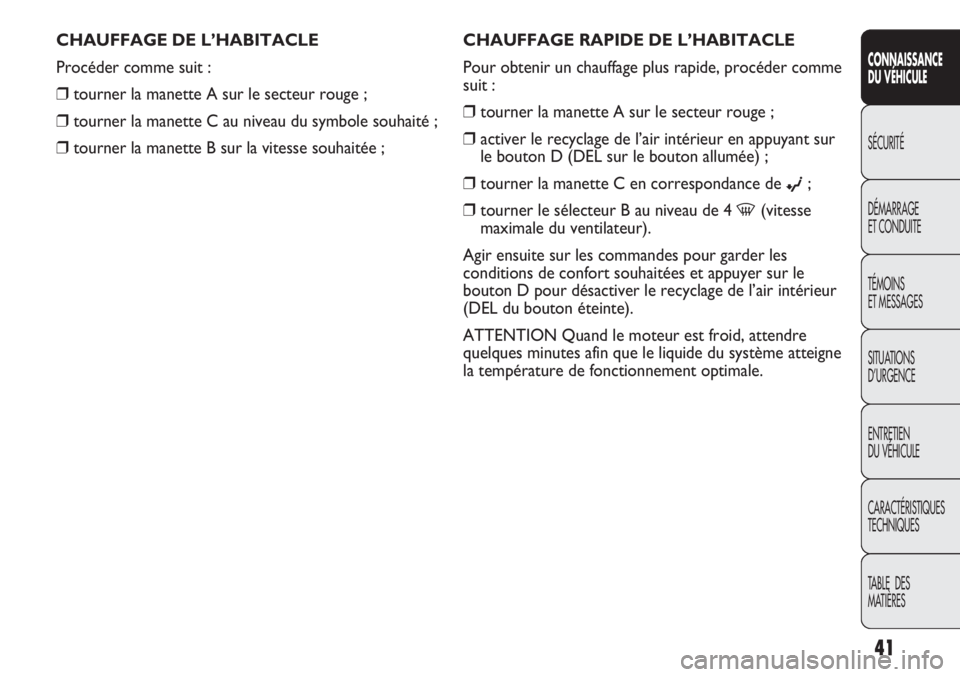

CHAUFFAGE RAPIDE DE L’HABITACLE
Pour obtenir un chauffage plus rapide, procéder comme
suit :
❒tourner la manette A sur le secteur rouge ;
❒activer le recyclage de l’air intérieur en appuyant sur
le bouton D (DEL sur le bouton allumée) ;
❒tourner la manette C en correspondance de
©;
❒tourner le sélecteur B au niveau de 4
-(vitesse
maximale du ventilateur).
Agir ensuite sur les commandes pour garder les
conditions de confort souhaitées et appuyer sur le
bouton D pour désactiver le recyclage de l’air intérieur
(DEL du bouton éteinte).
ATTENTION Quand le moteur est froid, attendre
quelques minutes afin que le liquide du système atteigne
la température de fonctionnement optimale. CHAUFFAGE DE L’HABITACLE
Procéder comme suit :
❒tourner la manette A sur le secteur rouge ;
❒tourner la manette C au niveau du symbole souhaité ;
❒tourner la manette B sur la vitesse souhaitée ;

42
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

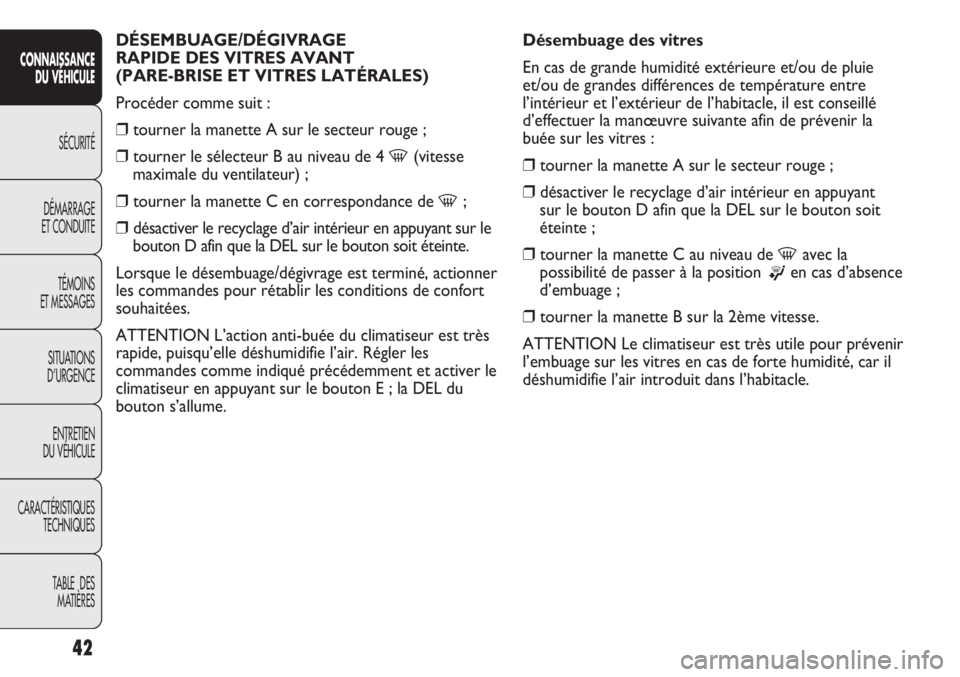

DÉSEMBUAGE/DÉGIVRAGE
RAPIDE DES VITRES AVANT
(PARE-BRISE ET VITRES LATÉRALES)
Procéder comme suit :
❒tourner la manette A sur le secteur rouge ;
❒tourner le sélecteur B au niveau de 4
-(vitesse
maximale du ventilateur) ;
❒tourner la manette C en correspondance de
-;
❒désactiver le recyclage d’air intérieur en appuyant sur le
bouton D afin que la DEL sur le bouton soit éteinte.
Lorsque le désembuage/dégivrage est terminé, actionner
les commandes pour rétablir les conditions de confort
souhaitées.
ATTENTION L’action anti-buée du climatiseur est très
rapide, puisqu’elle déshumidifie l’air. Régler les
commandes comme indiqué précédemment et activer le
climatiseur en appuyant sur le bouton E ; la DEL du
bouton s’allume.Désembuage des vitres
En cas de grande humidité extérieure et/ou de pluie
et/ou de grandes différences de température entre
l’intérieur et l’extérieur de l’habitacle, il est conseillé
d’effectuer la manœuvre suivante afin de prévenir la
buée sur les vitres :
❒tourner la manette A sur le secteur rouge ;
❒désactiver le recyclage d’air intérieur en appuyant
sur le bouton D afin que la DEL sur le bouton soit
éteinte ;
❒tourner la manette C au niveau de
-avec la
possibilité de passer à la position
®en cas d’absence
d’embuage ;
❒tourner la manette B sur la 2ème vitesse.
ATTENTION Le climatiseur est très utile pour prévenir
l’embuage sur les vitres en cas de forte humidité, car il
déshumidifie l’air introduit dans l’habitacle.

50
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

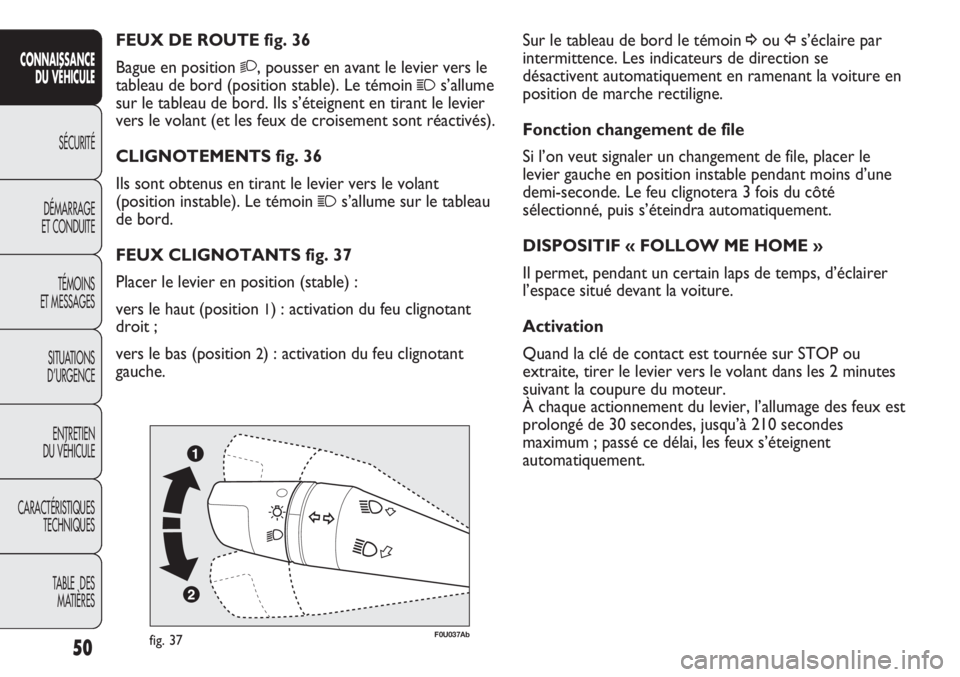

Sur le tableau de bord le témoin ¥ou Îs’éclaire par
intermittence. Les indicateurs de direction se
désactivent automatiquement en ramenant la voiture en
position de marche rectiligne.
Fonction changement de file
Si l’on veut signaler un changement de file, placer le
levier gauche en position instable pendant moins d’une
demi-seconde. Le feu clignotera 3 fois du côté
sélectionné, puis s’éteindra automatiquement.
DISPOSITIF « FOLLOW ME HOME »
Il permet, pendant un certain laps de temps, d’éclairer
l’espace situé devant la voiture.
Activation
Quand la clé de contact est tournée sur STOP ou
extraite, tirer le levier vers le volant dans les 2 minutes
suivant la coupure du moteur.
À chaque actionnement du levier, l’allumage des feux est
prolongé de 30 secondes, jusqu’à 210 secondes
maximum ; passé ce délai, les feux s’éteignent
automatiquement.
fig. 37F0U037Ab
FEUX DE ROUTE fig. 36
Bague en position
2, pousser en avant le levier vers le
tableau de bord (position stable). Le témoin
1s’allume
sur le tableau de bord. Ils s’éteignent en tirant le levier
vers le volant (et les feux de croisement sont réactivés).
CLIGNOTEMENTS fig. 36
Ils sont obtenus en tirant le levier vers le volant
(position instable). Le témoin
1s’allume sur le tableau
de bord.
FEUX CLIGNOTANTS fig. 37
Placer le levier en position (stable) :
vers le haut (position
1) : activation du feu clignotant
droit ;
vers le bas (position
2) : activation du feu clignotant
gauche.
