Abarth Punto Evo 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

80
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

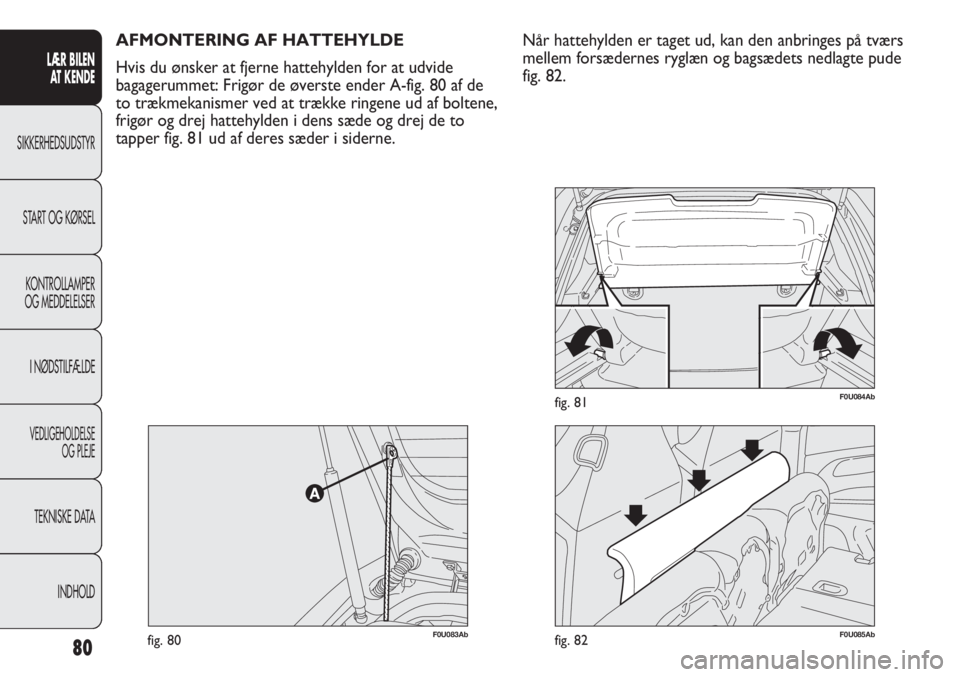

AFMONTERING AF HATTEHYLDE
Hvis du ønsker at fjerne hattehylden for at udvide
bagagerummet: Frigør de øverste ender A-fig. 80 af de
to trækmekanismer ved at trække ringene ud af boltene,
frigør og drej hattehylden i dens sæde og drej de to
tapper fig. 81 ud af deres sæder i siderne.
F0U083Abfig. 80F0U085Abfig. 82
F0U084Abfig. 81
Når hattehylden er taget ud, kan den anbringes på tværs
mellem forsædernes ryglæn og bagsædets nedlagte pude
fig. 82.

81
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U086Abfig. 83

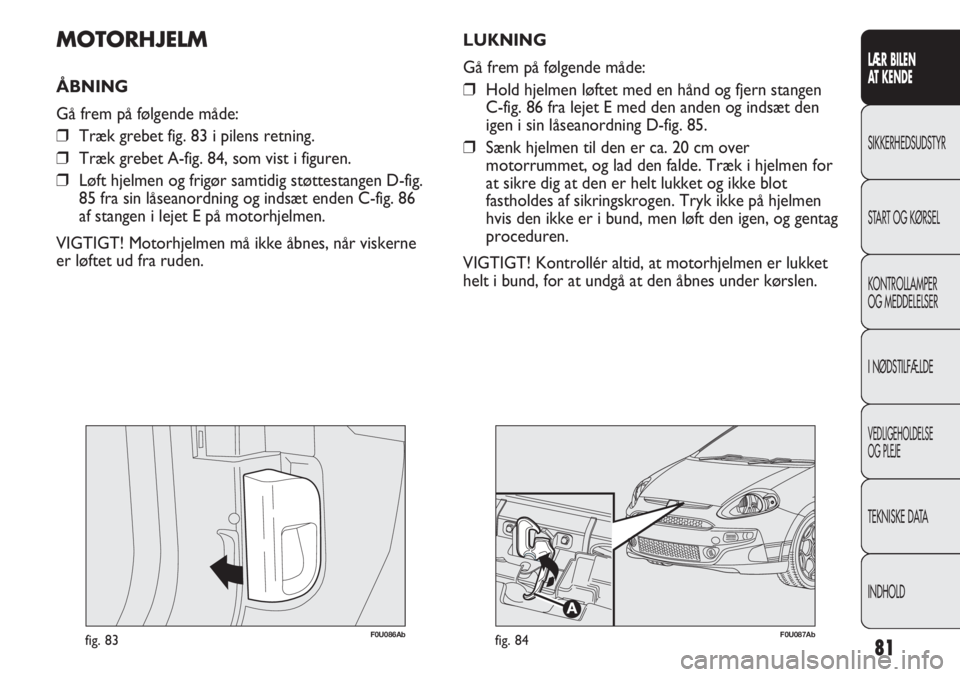

MOTORHJELM
ÅBNING
Gå frem på følgende måde:
❒Træk grebet fig. 83 i pilens retning.
❒Træk grebet A-fig. 84, som vist i figuren.
❒Løft hjelmen og frigør samtidig støttestangen D-fig.
85 fra sin låseanordning og indsæt enden C-fig. 86
af stangen i lejet E på motorhjelmen.
VIGTIGT! Motorhjelmen må ikke åbnes, når viskerne
er løftet ud fra ruden.
F0U087Abfig. 84
LUKNING
Gå frem på følgende måde:
❒Hold hjelmen løftet med en hånd og fjern stangen
C-fig. 86 fra lejet E med den anden og indsæt den
igen i sin låseanordning D-fig. 85.
❒Sænk hjelmen til den er ca. 20 cm over
motorrummet, og lad den falde. Træk i hjelmen for
at sikre dig at den er helt lukket og ikke blot
fastholdes af sikringskrogen. Tryk ikke på hjelmen
hvis den ikke er i bund, men løft den igen, og gentag
proceduren.
VIGTIGT! Kontrollér altid, at motorhjelmen er lukket
helt i bund, for at undgå at den åbnes under kørslen.

82
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U088Abfig. 85

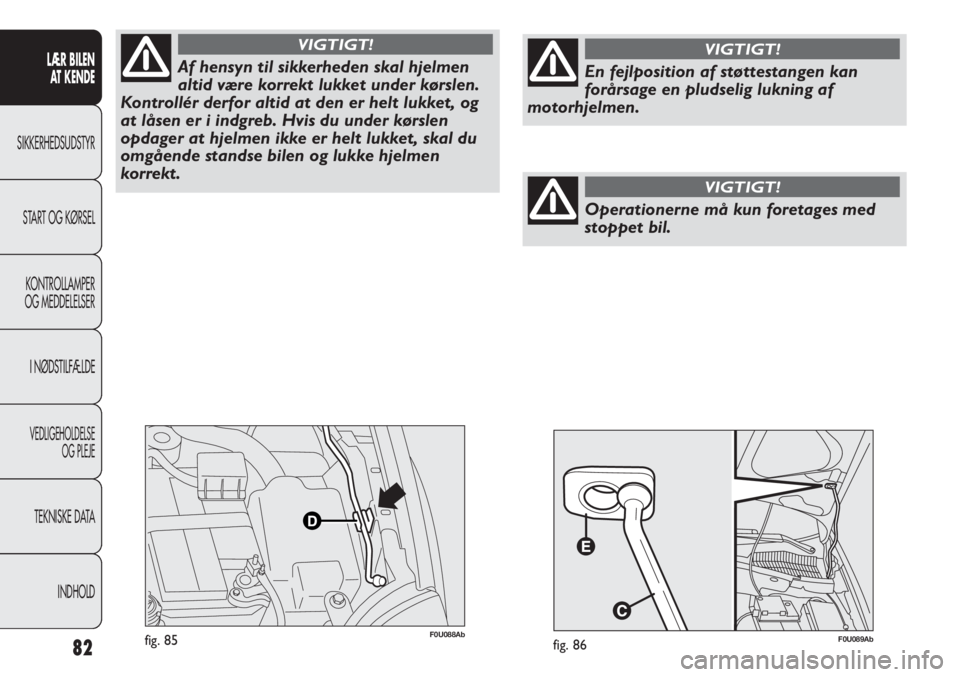

Af hensyn til sikkerheden skal hjelmen
altid være korrekt lukket under kørslen.
Kontrollér derfor altid at den er helt lukket, og
at låsen er i indgreb. Hvis du under kørslen
opdager at hjelmen ikke er helt lukket, skal du
omgående standse bilen og lukke hjelmen
korrekt.
VIGTIGT!
En fejlposition af støttestangen kan
forårsage en pludselig lukning af
motorhjelmen.
VIGTIGT!
F0U089Abfig. 86
Operationerne må kun foretages med
stoppet bil.
VIGTIGT!

83
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U090Abfig. 87

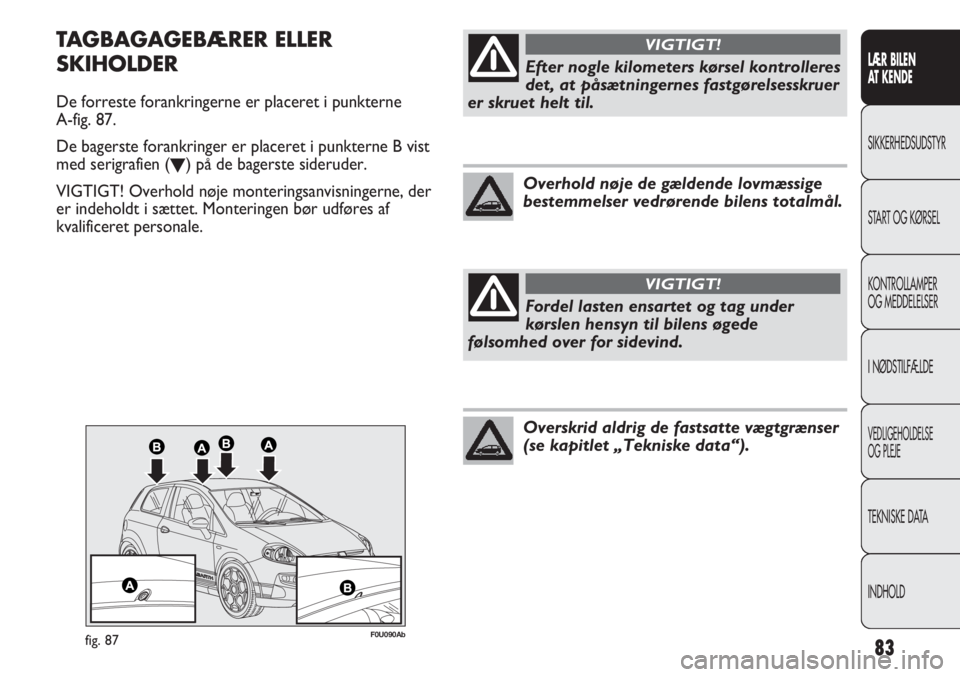

TAGBAGAGEBÆRER ELLER
SKIHOLDER
De forreste forankringerne er placeret i punkterne
A-fig. 87.
De bagerste forankringer er placeret i punkterne B vist
med serigrafien (
O) på de bagerste sideruder.
VIGTIGT! Overhold nøje monteringsanvisningerne, der
er indeholdt i sættet. Monteringen bør udføres af
kvalificeret personale.
Efter nogle kilometers kørsel kontrolleres
det, at påsætningernes fastgørelsesskruer
er skruet helt til.
VIGTIGT!
Fordel lasten ensartet og tag under
kørslen hensyn til bilens øgede
følsomhed over for sidevind.
VIGTIGT!
Overhold nøje de gældende lovmæssige
bestemmelser vedrørende bilens totalmål.
Overskrid aldrig de fastsatte vægtgrænser
(se kapitlet „Tekniske data“).

84
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U091Abfig. 88

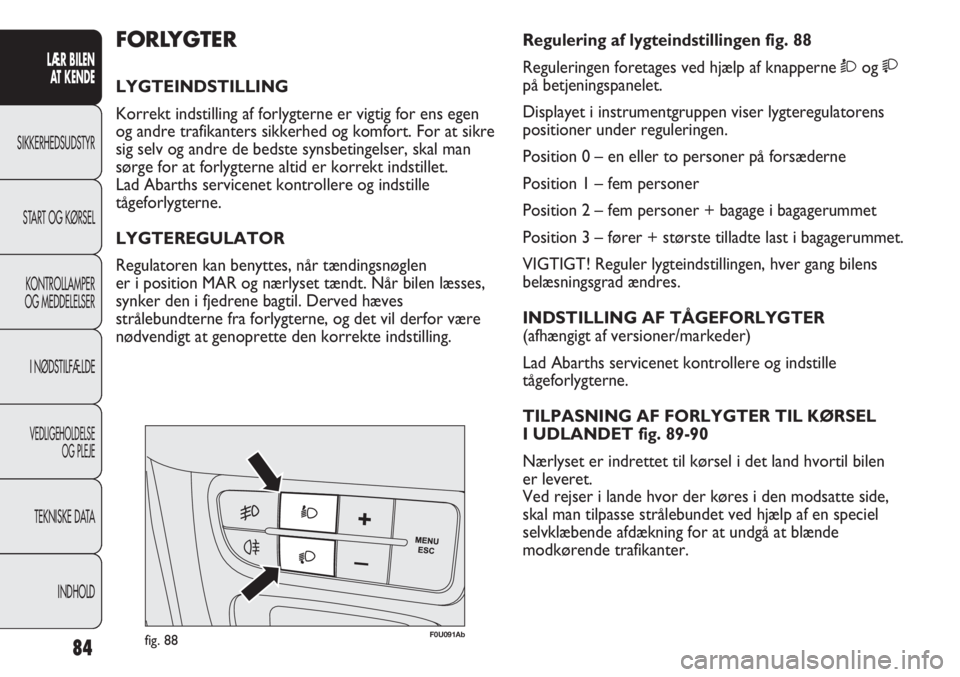

Regulering af lygteindstillingen fig. 88
Reguleringen foretages ved hjælp af knapperne Òog 
på betjeningspanelet.
Displayet i instrumentgruppen viser lygteregulatorens
positioner under reguleringen.
Position 0 – en eller to personer på forsæderne
Position 1 – fem personer
Position 2 – fem personer + bagage i bagagerummet
Position 3 – fører + største tilladte last i bagagerummet.
VIGTIGT! Reguler lygteindstillingen, hver gang bilens
belæsningsgrad ændres.
INDSTILLING AF TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Lad Abarths servicenet kontrollere og indstille
tågeforlygterne.
TILPASNING AF FORLYGTER TIL KØRSEL
I UDLANDET fig. 89-90
Nærlyset er indrettet til kørsel i det land hvortil bilen
er leveret.
Ved rejser i lande hvor der køres i den modsatte side,
skal man tilpasse strålebundet ved hjælp af en speciel
selvklæbende afdækning for at undgå at blænde
modkørende trafikanter. FORLYGTER
LYGTEINDSTILLING
Korrekt indstilling af forlygterne er vigtig for ens egen
og andre trafikanters sikkerhed og komfort. For at sikre
sig selv og andre de bedste synsbetingelser, skal man
sørge for at forlygterne altid er korrekt indstillet.
Lad Abarths servicenet kontrollere og indstille
tågeforlygterne.
LYGTEREGULATOR
Regulatoren kan benyttes, når tændingsnøglen
er i position MAR og nærlyset tændt. Når bilen læsses,
synker den i fjedrene bagtil. Derved hæves
strålebundterne fra forlygterne, og det vil derfor være
nødvendigt at genoprette den korrekte indstilling.

85
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

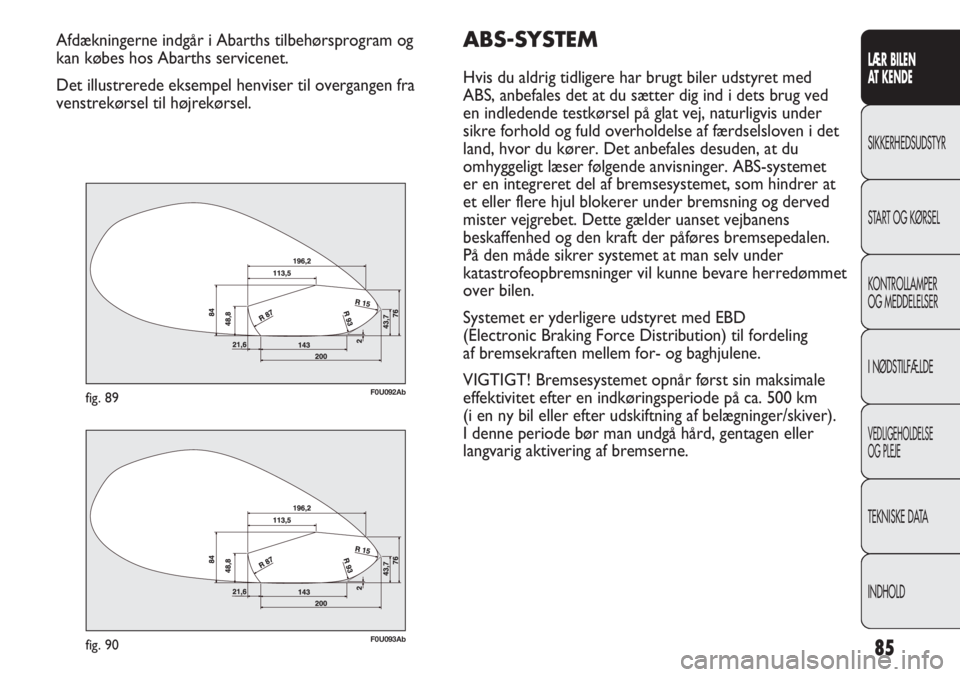

Afdækningerne indgår i Abarths tilbehørsprogram og
kan købes hos Abarths servicenet.
Det illustrerede eksempel henviser til overgangen fra
venstrekørsel til højrekørsel.
F0U092Abfig. 89
F0U093Abfig. 90
ABS-SYSTEM
Hvis du aldrig tidligere har brugt biler udstyret med
ABS, anbefales det at du sætter dig ind i dets brug ved
en indledende testkørsel på glat vej, naturligvis under
sikre forhold og fuld overholdelse af færdselsloven i det
land, hvor du kører. Det anbefales desuden, at du
omhyggeligt læser følgende anvisninger. ABS-systemet
er en integreret del af bremsesystemet, som hindrer at
et eller flere hjul blokerer under bremsning og derved
mister vejgrebet. Dette gælder uanset vejbanens
beskaffenhed og den kraft der påføres bremsepedalen.
På den måde sikrer systemet at man selv under
katastrofeopbremsninger vil kunne bevare herredømmet
over bilen.
Systemet er yderligere udstyret med EBD
(Electronic Braking Force Distribution) til fordeling
af bremsekraften mellem for- og baghjulene.
VIGTIGT! Bremsesystemet opnår først sin maksimale
effektivitet efter en indkøringsperiode på ca. 500 km
(i en ny bil eller efter udskiftning af belægninger/skiver).
I denne periode bør man undgå hård, gentagen eller
langvarig aktivering af bremserne.

86
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

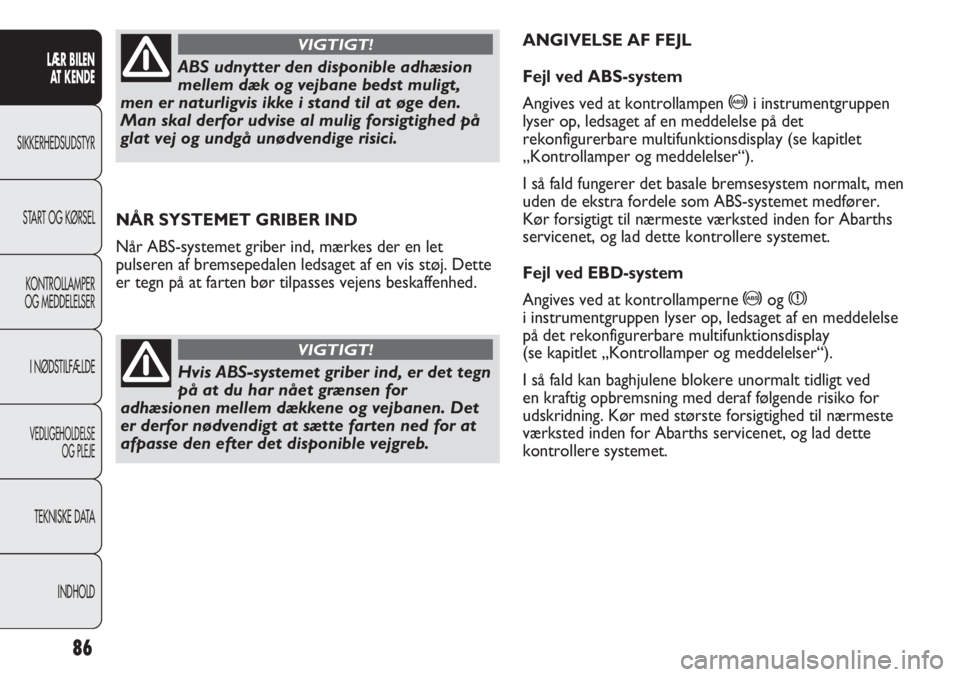

NÅR SYSTEMET GRIBER IND
Når ABS-systemet griber ind, mærkes der en let
pulseren af bremsepedalen ledsaget af en vis støj. Dette
er tegn på at farten bør tilpasses vejens beskaffenhed.
ABS udnytter den disponible adhæsion
mellem dæk og vejbane bedst muligt,
men er naturligvis ikke i stand til at øge den.
Man skal derfor udvise al mulig forsigtighed på
glat vej og undgå unødvendige risici.
VIGTIGT!
Hvis ABS-systemet griber ind, er det tegn
på at du har nået grænsen for
adhæsionen mellem dækkene og vejbanen. Det
er derfor nødvendigt at sætte farten ned for at
afpasse den efter det disponible vejgreb.
VIGTIGT!
ANGIVELSE AF FEJL
Fejl ved ABS-system
Angives ved at kontrollampen >i instrumentgruppen
lyser op, ledsaget af en meddelelse på det
rekonfigurerbare multifunktionsdisplay (se kapitlet
„Kontrollamper og meddelelser“).
I så fald fungerer det basale bremsesystem normalt, men
uden de ekstra fordele som ABS-systemet medfører.
Kør forsigtigt til nærmeste værksted inden for Abarths
servicenet, og lad dette kontrollere systemet.
Fejl ved EBD-system
Angives ved at kontrollamperne >og x
i instrumentgruppen lyser op, ledsaget af en meddelelse
på det rekonfigurerbare multifunktionsdisplay
(se kapitlet „Kontrollamper og meddelelser“).
I så fald kan baghjulene blokere unormalt tidligt ved
en kraftig opbremsning med deraf følgende risiko for
udskridning. Kør med største forsigtighed til nærmeste
værksted inden for Abarths servicenet, og lad dette
kontrollere systemet.

87
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

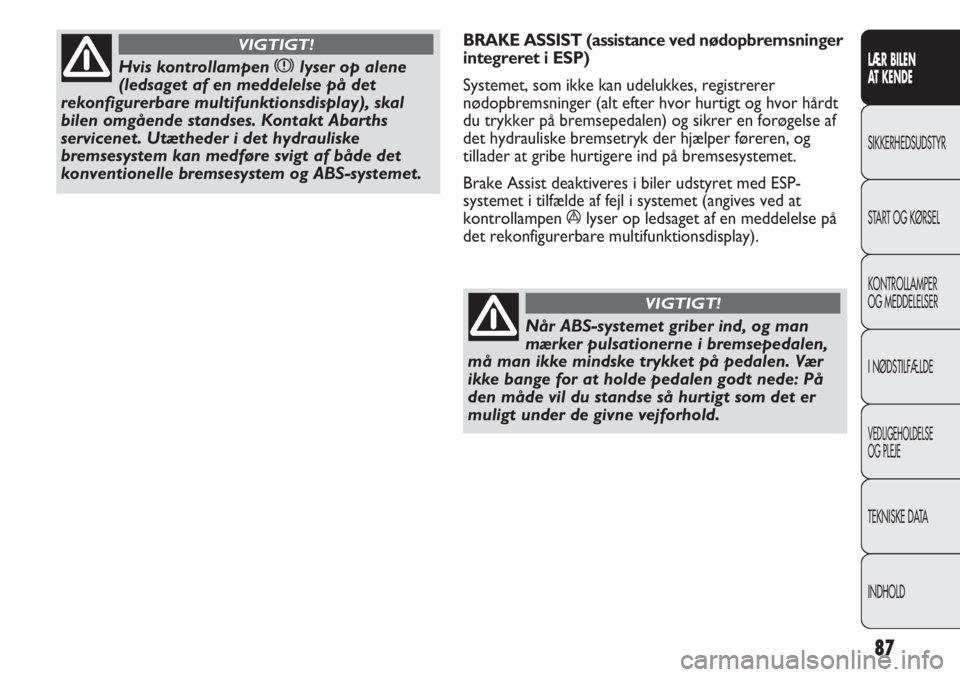

Hvis kontrollampen xlyser op alene
(ledsaget af en meddelelse på det
rekonfigurerbare multifunktionsdisplay), skal
bilen omgående standses. Kontakt Abarths
servicenet. Utætheder i det hydrauliske
bremsesystem kan medføre svigt af både det
konventionelle bremsesystem og ABS-systemet.
VIGTIGT!BRAKE ASSIST (assistance ved nødopbremsninger
integreret i ESP)
Systemet, som ikke kan udelukkes, registrerer
nødopbremsninger (alt efter hvor hurtigt og hvor hårdt
du trykker på bremsepedalen) og sikrer en forøgelse af
det hydrauliske bremsetryk der hjælper føreren, og
tillader at gribe hurtigere ind på bremsesystemet.
Brake Assist deaktiveres i biler udstyret med ESP-
systemet i tilfælde af fejl i systemet (angives ved at
kontrollampen ályser op ledsaget af en meddelelse på
det rekonfigurerbare multifunktionsdisplay).
Når ABS-systemet griber ind, og man
mærker pulsationerne i bremsepedalen,
må man ikke mindske trykket på pedalen. Vær
ikke bange for at holde pedalen godt nede: På
den måde vil du standse så hurtigt som det er
muligt under de givne vejforhold.
VIGTIGT!

88
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
ANGIVELSE AF FEJL
I tilfælde af fejl deaktiveres ESP-systemet automatisk,
og kontrollampen ályser op i instrumentgruppen med
konstant lys, ledsaget af en meddelelse på det
rekonfigurerbare multifunktionsdisplay (se kapitlet
„Kontrollamper og meddelelser“). I så fald bør man

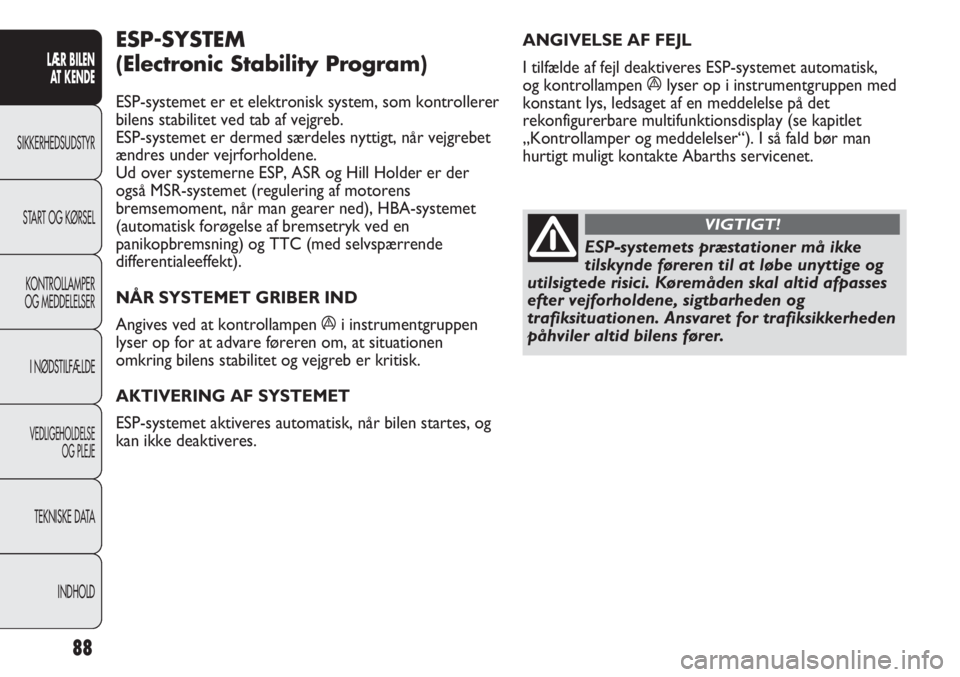

hurtigt muligt kontakte Abarths servicenet.ESP-SYSTEM
(Electronic Stability Program)
ESP-systemet er et elektronisk system, som kontrollerer
bilens stabilitet ved tab af vejgreb.
ESP-systemet er dermed særdeles nyttigt, når vejgrebet
ændres under vejrforholdene.
Ud over systemerne ESP, ASR og Hill Holder er der
også MSR-systemet (regulering af motorens
bremsemoment, når man gearer ned), HBA-systemet
(automatisk forøgelse af bremsetryk ved en
panikopbremsning) og TTC (med selvspærrende
differentialeeffekt).
NÅR SYSTEMET GRIBER IND
Angives ved at kontrollampen ái instrumentgruppen
lyser op for at advare føreren om, at situationen
omkring bilens stabilitet og vejgreb er kritisk.
AKTIVERING AF SYSTEMET
ESP-systemet aktiveres automatisk, når bilen startes, og
kan ikke deaktiveres.
ESP-systemets præstationer må ikke
tilskynde føreren til at løbe unyttige og
utilsigtede risici. Køremåden skal altid afpasses
efter vejforholdene, sigtbarheden og
trafiksituationen. Ansvaret for trafiksikkerheden
påhviler altid bilens fører.
VIGTIGT!

89
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

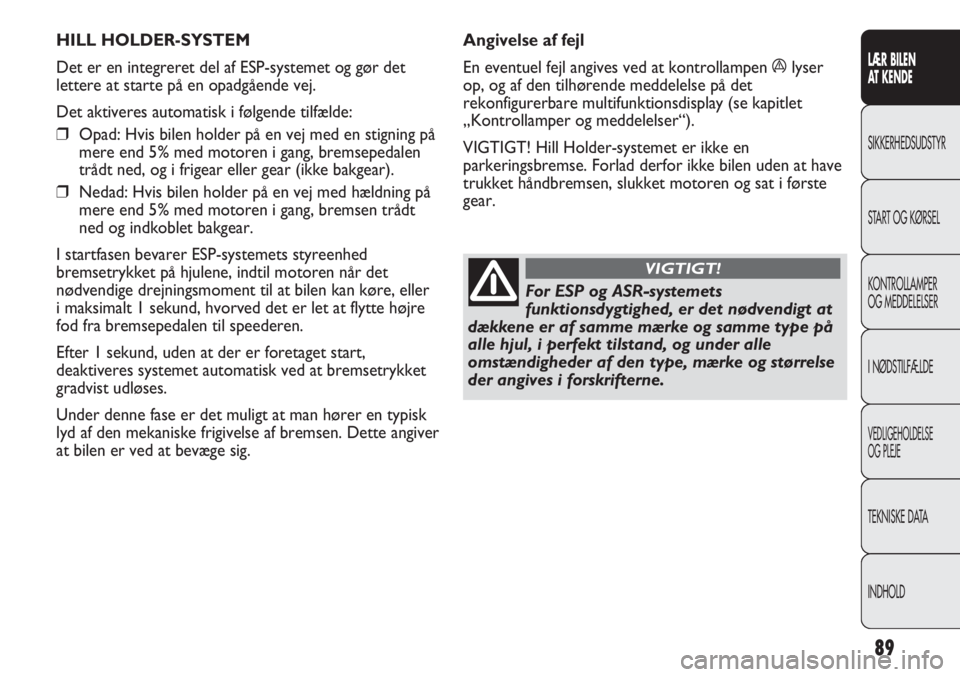

HILL HOLDER-SYSTEM
Det er en integreret del af ESP-systemet og gør det
lettere at starte på en opadgående vej.
Det aktiveres automatisk i følgende tilfælde:
❒Opad: Hvis bilen holder på en vej med en stigning på
mere end 5% med motoren i gang, bremsepedalen
trådt ned, og i frigear eller gear (ikke bakgear).
❒Nedad: Hvis bilen holder på en vej med hældning på
mere end 5% med motoren i gang, bremsen trådt
ned og indkoblet bakgear.
I startfasen bevarer ESP-systemets styreenhed
bremsetrykket på hjulene, indtil motoren når det
nødvendige drejningsmoment til at bilen kan køre, eller
i maksimalt 1 sekund, hvorved det er let at flytte højre
fod fra bremsepedalen til speederen.
Efter 1 sekund, uden at der er foretaget start,
deaktiveres systemet automatisk ved at bremsetrykket
gradvist udløses.
Under denne fase er det muligt at man hører en typisk
lyd af den mekaniske frigivelse af bremsen. Dette angiver
at bilen er ved at bevæge sig.Angivelse af fejl
En eventuel fejl angives ved at kontrollampen ályser
op, og af den tilhørende meddelelse på det
rekonfigurerbare multifunktionsdisplay (se kapitlet
„Kontrollamper og meddelelser“).
VIGTIGT! Hill Holder-systemet er ikke en
parkeringsbremse. Forlad derfor ikke bilen uden at have
trukket håndbremsen, slukket motoren og sat i første
gear.
For ESP og ASR-systemets
funktionsdygtighed, er det nødvendigt at
dækkene er af samme mærke og samme type på
alle hjul, i perfekt tilstand, og under alle
omstændigheder af den type, mærke og størrelse
der angives i forskrifterne.
VIGTIGT!
