Abarth Punto Evo 2012 Manual de Uso e Manutenção (in Portuguese)

F0U183Abfig. 179

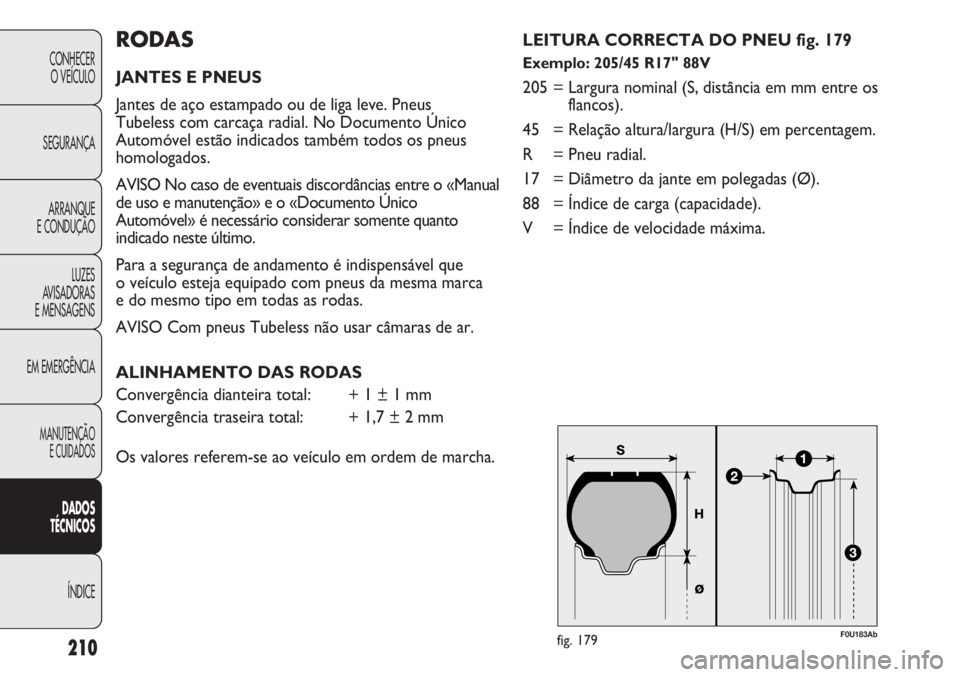

RODAS
JANTES E PNEUS
Jantes de aço estampado ou de liga leve. Pneus
Tubeless com carcaça radial. No Documento Único
Automóvel estão indicados também todos os pneus
homologados.
AVISO No caso de eventuais discordâncias entre o «Manual
de uso e manutenção» e o «Documento Único
Automóvel» é necessário considerar somente quanto
indicado neste último.
Para a segurança de andamento é indispensável que
o veículo esteja equipado com pneus da mesma marca
e do mesmo tipo em todas as rodas.
AVISO Com pneus Tubeless não usar câmaras de ar.
ALINHAMENTO DAS RODAS
Convergência dianteira total: + 1 ± 1 mm
Convergência traseira total: + 1,7 ± 2 mm
Os valores referem-se ao veículo em ordem de marcha.LEITURA CORRECTA DO PNEU fig. 179Exemplo: 205/45 R17" 88V
205 = Largura nominal (S, distância em mm entre os
flancos).
45 = Relação altura/largura (H/S) em percentagem.
R = Pneu radial.
17 = Diâmetro da jante em polegadas (Ø).
88 = Índice de carga (capacidade).
V = Índice de velocidade máxima.
210
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

211
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= até 160 km/h.
R= até 170 km/h.
S= até 180 km/h.
T= até 190 km/h.
U= até 200 km/h.
H= até 210 km/h.
V= até 240 km/h.
W= até 270 km/h.
Y= até 300 km/h.
QM + S= até 160 km/h.
TM + S= até 190 km/h.
HM + S= até 210 km/h.
Índice de velocidade máxima
Índice de velocidade máxima para pneus de neve
Índice de carga (capacidade)

212
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

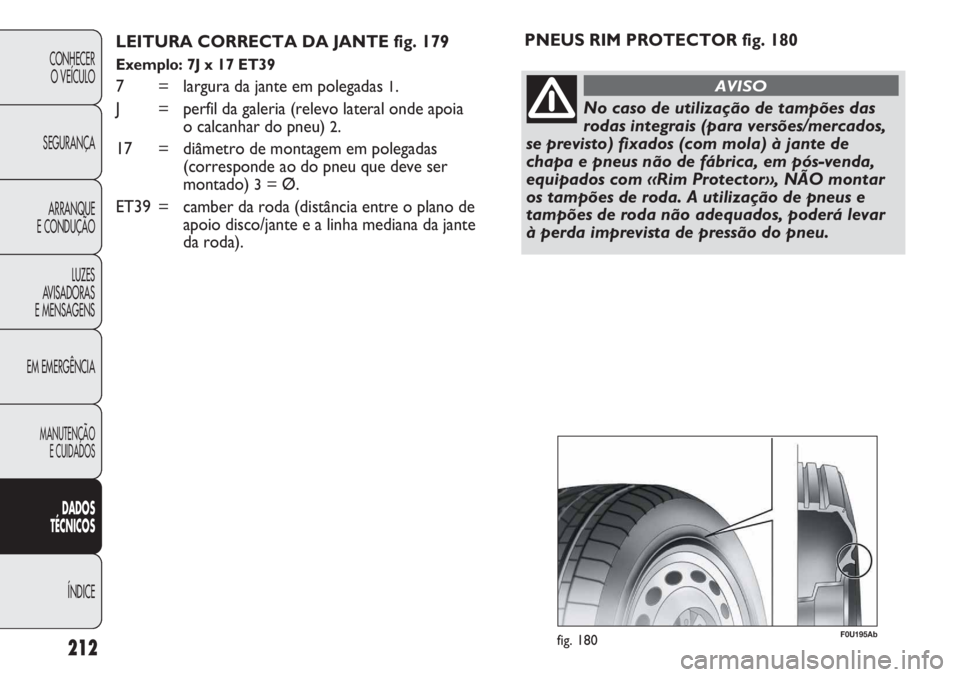

LEITURA CORRECTA DA JANTE fig. 179
Exemplo: 7J x 17 ET39
7 = largura da jante em polegadas 1.
J = perfil da galeria (relevo lateral onde apoia
o calcanhar do pneu)
2.
17 = diâmetro de montagem em polegadas
(corresponde ao do pneu que deve ser
montado)
3= Ø.
ET39 = camber da roda (distância entre o plano de
apoio disco/jante e a linha mediana da jante
da roda).PNEUS RIM PROTECTOR fig. 180
No caso de utilização de tampões das
rodas integrais (para versões/mercados,
se previsto) fixados (com mola) à jante de
chapa e pneus não de fábrica, em pós-venda,
equipados com «Rim Protector», NÃO montar
os tampões de roda. A utilização de pneus e
tampões de roda não adequados, poderá levar
à perda imprevista de pressão do pneu.
AVISO
F0U195Abfig. 180

213
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

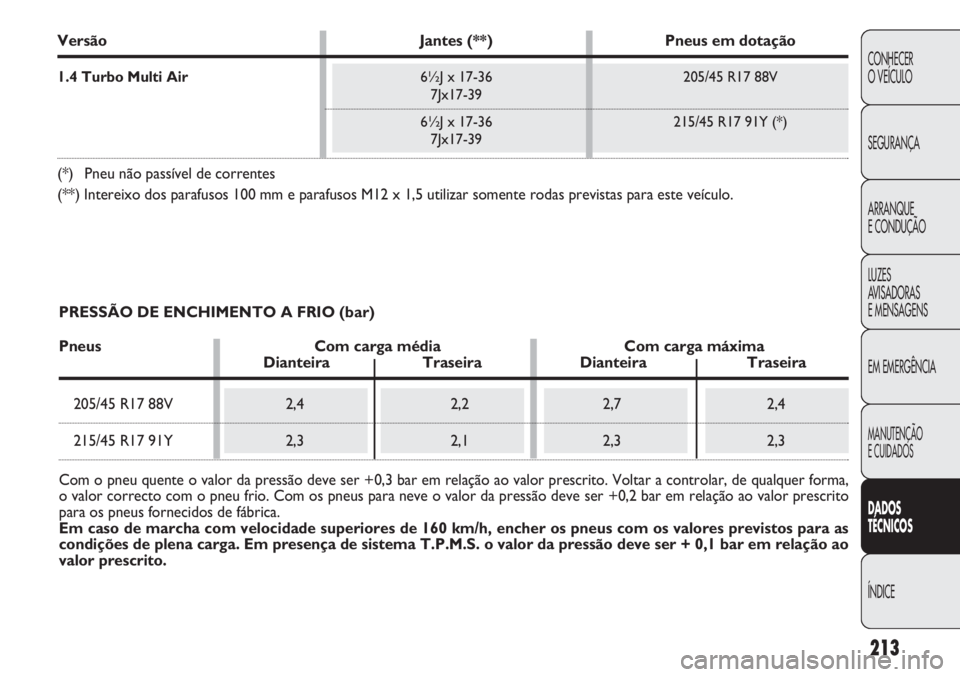

Versão Jantes (**) Pneus em dotação
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Pneu não passível de correntes
(**) Intereixo dos parafusos 100 mm e parafusos M12 x 1,5 utilizar somente rodas previstas para este veículo.
PRESSÃO DE ENCHIMENTO A FRIO (bar)
Pneus Com carga média Com carga máxima
Dianteira Traseira Dianteira Traseira
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Voltar a controlar, de qualquer forma,
o valor correcto com o pneu frio. Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito
para os pneus fornecidos de fábrica.
Em caso de marcha com velocidade superiores de 160 km/h, encher os pneus com os valores previstos para as
condições de plena carga. Em presença de sistema T.P.M.S. o valor da pressão deve ser + 0,1 bar em relação ao
valor prescrito.

214
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
fig. 181F0U184Ab
Versão A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
AVISO Conforme a dimensão das jantes/pneus, são possíveis pequenas variações de medida.

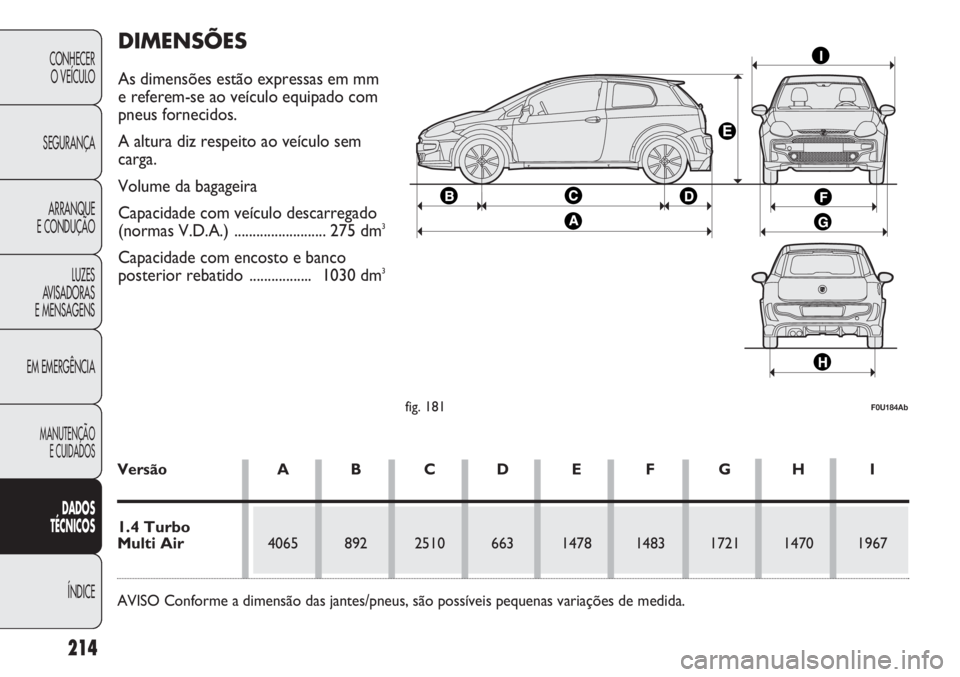

DIMENSÕES
As dimensões estão expressas em mm
e referem-se ao veículo equipado com
pneus fornecidos.
A altura diz respeito ao veículo sem
carga.
Volume da bagageira
Capacidade com veículo descarregado
(normas V.D.A.) ......................... 275 dm
3
Capacidade com encosto e banco
posterior rebatido ................. 1030 dm3

215
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
1185
480
950
850
1665
50

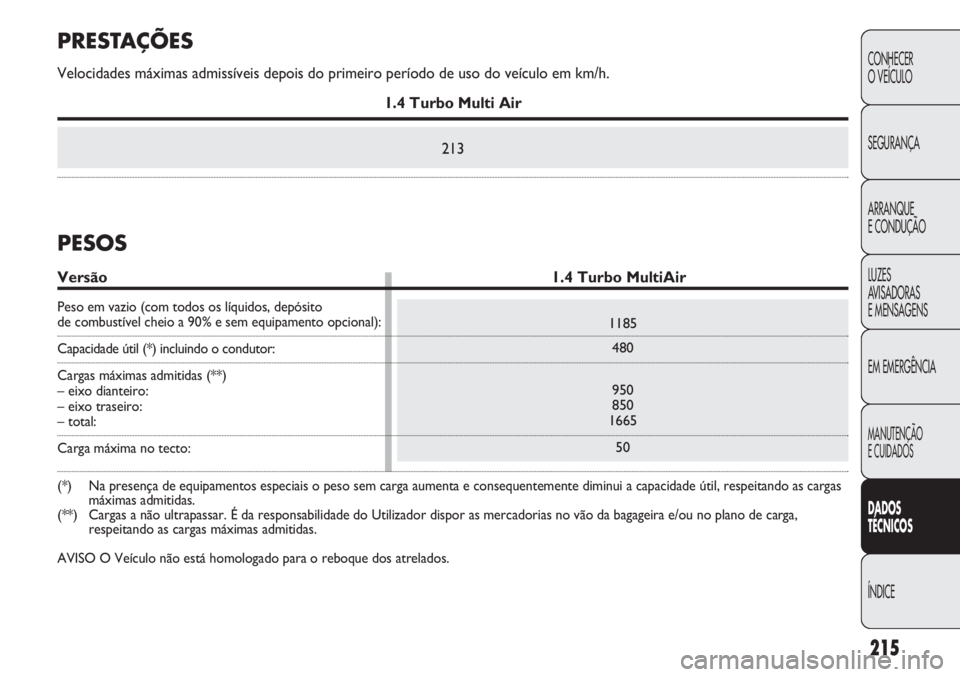

PRESTAÇÕES
Velocidades máximas admissíveis depois do primeiro período de uso do veículo em km/h.
1.4 Turbo Multi Air
213
PESOS
Versão 1.4 Turbo MultiAir
Peso em vazio (com todos os líquidos, depósito de combustível cheio a 90% e sem equipamento opcional):
Capacidade útil (*) incluindo o condutor:
Cargas máximas admitidas (**)
– eixo dianteiro:
– eixo traseiro:
– total:
Carga máxima no tecto:
(*) Na presença de equipamentos especiais o peso sem carga aumenta e consequentemente diminui a capacidade útil, respeitando as cargas
máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga,
respeitando as cargas máximas admitidas.
AVISO O Veículo não está homologado para o reboque dos atrelados.

Gasolina verde sem chumbo não inferior
a 95 R.O.N. (Especificação EN 228)
Mistura de água e líquido PARAFLU
UP
a 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2

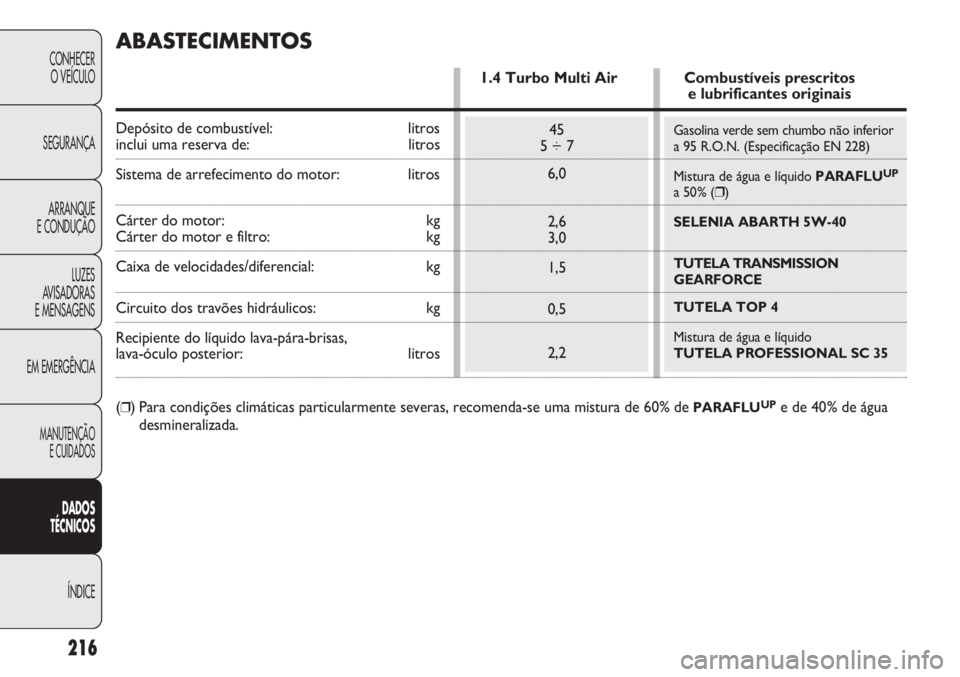

ABASTECIMENTOS
1.4 Turbo Multi Air Combustíveis prescritose lubrificantes originais
Depósito de combustível: litros
inclui uma reserva de: litros
Sistema de arrefecimento do motor: litros
Cárter do motor: kgCárter do motor e filtro: kg
Caixa de velocidades/diferencial: kg
Circuito dos travões hidráulicos: kg
Recipiente do líquido lava-pára-brisas,
lava-óculo posterior: litros
(
❒) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água
desmineralizada.
216
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

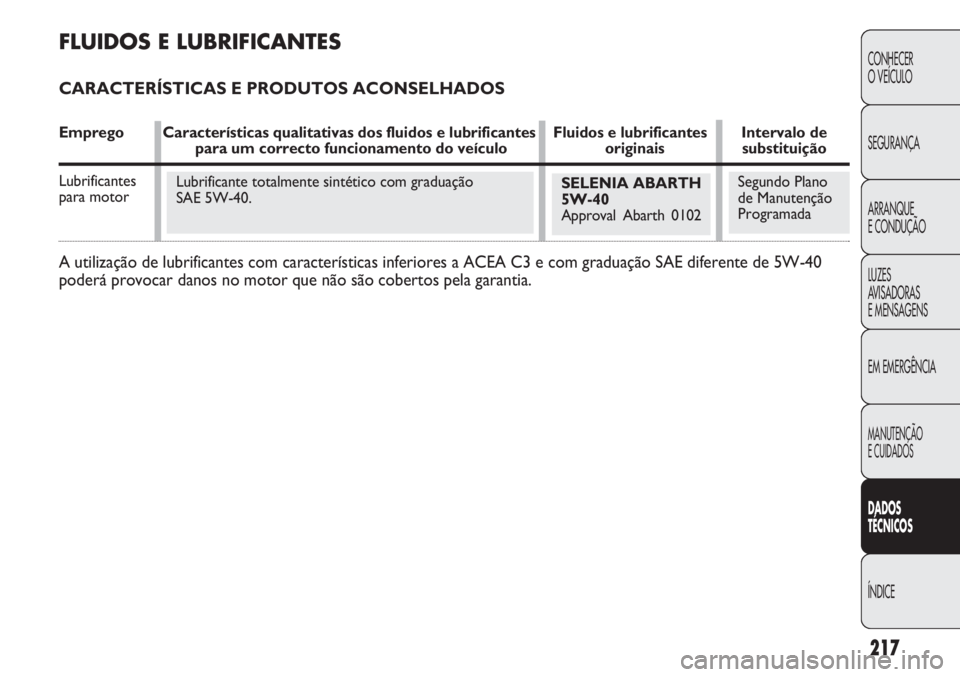

FLUIDOS E LUBRIFICANTES
CARACTERÍSTICAS E PRODUTOS ACONSELHADOS
Emprego Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Intervalo depara um correcto funcionamento do veículo originais substituição
Lubrificantes
para motor
A utilização de lubrificantes com características inferiores a ACEA C3 e com graduação SAE diferente de 5W-40
poderá provocar danos no motor que não são cobertos pela garantia.
217
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Lubrificante totalmente sintético com graduação
SAE 5W-40.SELENIA ABARTH
5W-40
Approval Abarth 0102Segundo Plano
de Manutenção
Programada

TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
Caixa de velocidades
e diferencial
mecânicos
Juntas homocinéticas
lado da roda
Juntas homocinéticas
lado do diferencial
Travões hidráulicos e
comandos hidráulicos
da embraiagem
Circuito de
arrefecimento.
Percentagem de
emprego: 50% água
50%
PARAFLUUP(❒)
A utilizar puro ou
diluído nos sistemas
limpa-lava-vidros
Lubrificante sintético de graduação SAE 75W
Qualificação FIAT 9.55550-MZ6
Massa lubrificante com bissulfureto de molibdénio, para
elevadas temperaturas de utilização.
Qualificação FIAT 9.55580. Consistência NL.GI. 1-2
Massa sintética à base de poliureia para altas temperaturas.
Qualificação FIAT 9.55580. Consistência NL.GI. 2
Fluido sintético F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01.
Qualificação FIAT 9.55597
Protector com acção anti-congelante de cor vermelha à base
de glicol monoetilénico inibido com formulação orgânica.
Supera as especificações CUNA NC 956-16, ASTM D 3306.
Qualificação FIAT 9.55523
Mistura de álcoois, água e tensio-activos CUNA NC 956-II
Qualificação FIAT 9.55522.
Emprego Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Aplicaçõespara um correcto funcionamento do veículo originais
(*) AVISO Não atestar nem misturar com outros líquidos de características diferentes das descritas.
(❒) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
218
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Protectivo
para radiadores
Líquido para
lava-pára-brisas/
lava-óculo
posterior Lubrificantes
e massas para
a transmissão
do movimento
Líquido para
travões

219
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
8,05,06,1

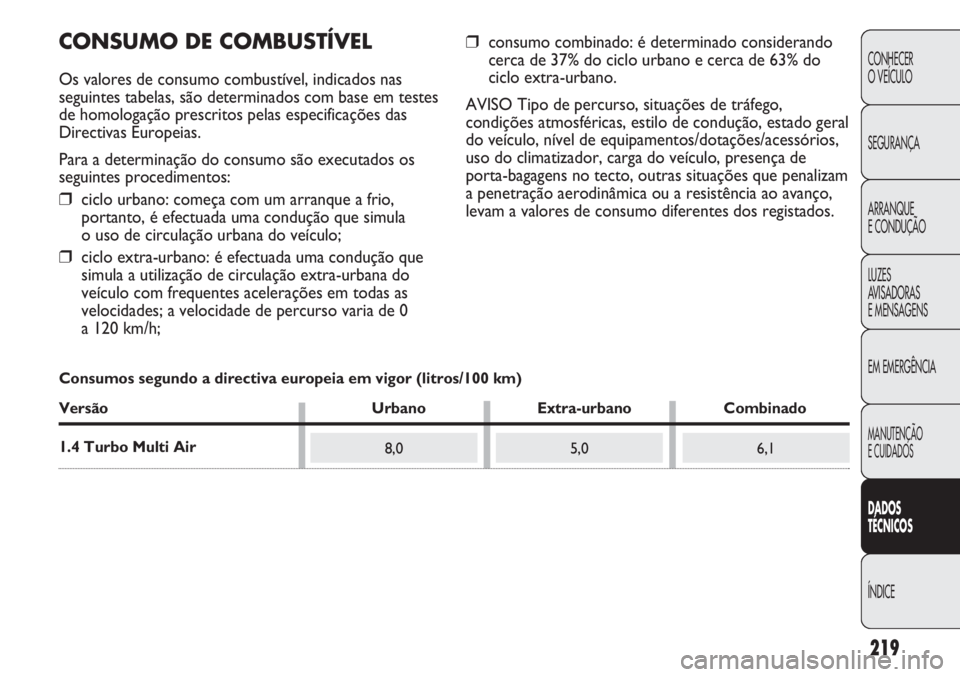

CONSUMO DE COMBUSTÍVEL
Os valores de consumo combustível, indicados nas
seguintes tabelas, são determinados com base em testes
de homologação prescritos pelas especificações das
Directivas Europeias.
Para a determinação do consumo são executados os
seguintes procedimentos:
❒ciclo urbano: começa com um arranque a frio,
portanto, é efectuada uma condução que simula
o uso de circulação urbana do veículo;
❒ciclo extra-urbano: é efectuada uma condução que
simula a utilização de circulação extra-urbana do
veículo com frequentes acelerações em todas as
velocidades; a velocidade de percurso varia de 0
a 120 km/h;
❒consumo combinado: é determinado considerando
cerca de 37% do ciclo urbano e cerca de 63% do
ciclo extra-urbano.
AVISO Tipo de percurso, situações de tráfego,
condições atmosféricas, estilo de condução, estado geral
do veículo, nível de equipamentos/dotações/acessórios,
uso do climatizador, carga do veículo, presença de
porta-bagagens no tecto, outras situações que penalizam
a penetração aerodinâmica ou a resistência ao avanço,
levam a valores de consumo diferentes dos registados.
Consumos segundo a directiva europeia em vigor (litros/100 km)
Versão Urbano Extra-urbano Combinado
1.4 Turbo Multi Air
