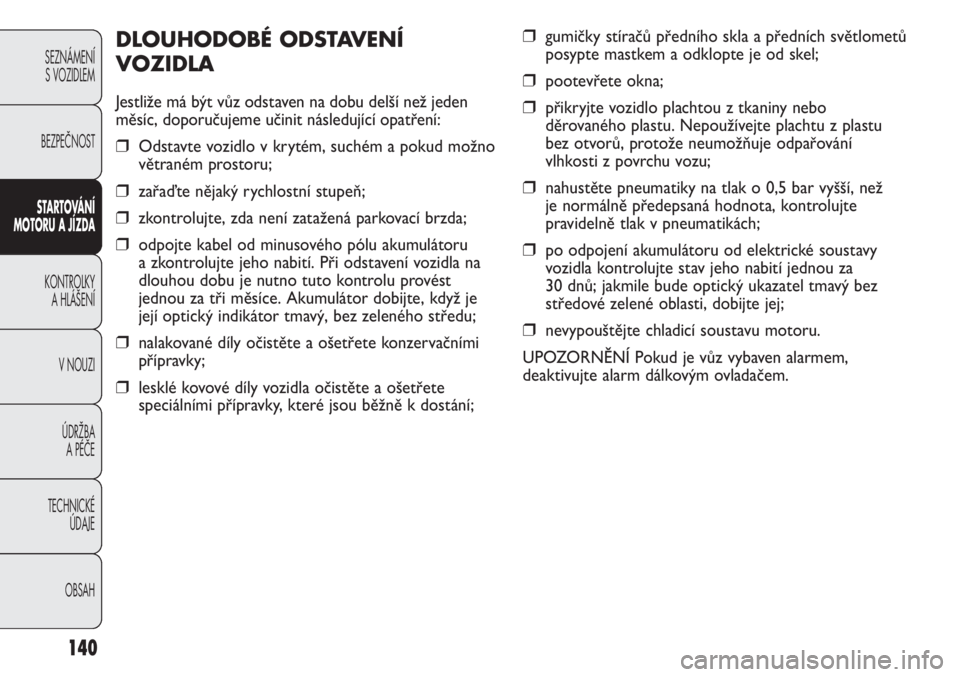

❒gumičky stíračů předního skla a předních světlometů
posypte mastkem a odklopte je od skel;
❒pootevřete okna;
❒přikryjte vozidlo plachtou z tkaniny nebo
děrovaného plastu. Nepoužívejte plachtu z plastu
bez otvorů, protože neumožňuje odpařování
vlhkosti z povrchu vozu;
❒nahustěte pneumatiky na tlak o 0,5 bar vyšší, než
je normálně předepsaná hodnota, kontrolujte
pravidelně tlak v pneumatikách;
❒po odpojení akumulátoru od elektrické soustavy
vozidla kontrolujte stav jeho nabití jednou za
30 dnů; jakmile bude optický ukazatel tmavý bez
středové zelené oblasti, dobijte jej;
❒nevypouštějte chladicí soustavu motoru.
UPOZORNĚNÍ Pokud je vůz vybaven alarmem,
deaktivujte alarm dálkovým ovladačem.
DLOUHODOBÉ ODSTAVENÍ
VOZIDLA
Jestliže má být vůz odstaven na dobu delší než jeden
měsíc, doporučujeme učinit následující opatření:
❒Odstavte vozidlo v krytém, suchém a pokud možno
větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená parkovací brzda;
❒odpojte kabel od minusového pólu akumulátoru
a zkontrolujte jeho nabití. Při odstavení vozidla na
dlouhou dobu je nutno tuto kontrolu provést
jednou za tři měsíce. Akumulátor dobijte, když je
její optický indikátor tmavý, bez zeleného středu;
❒nalakované díly očistěte a ošetřete konzervačními
přípravky;
❒lesklé kovové díly vozidla očistěte a ošetřete
speciálními přípravky, které jsou běžně k dostání;

141

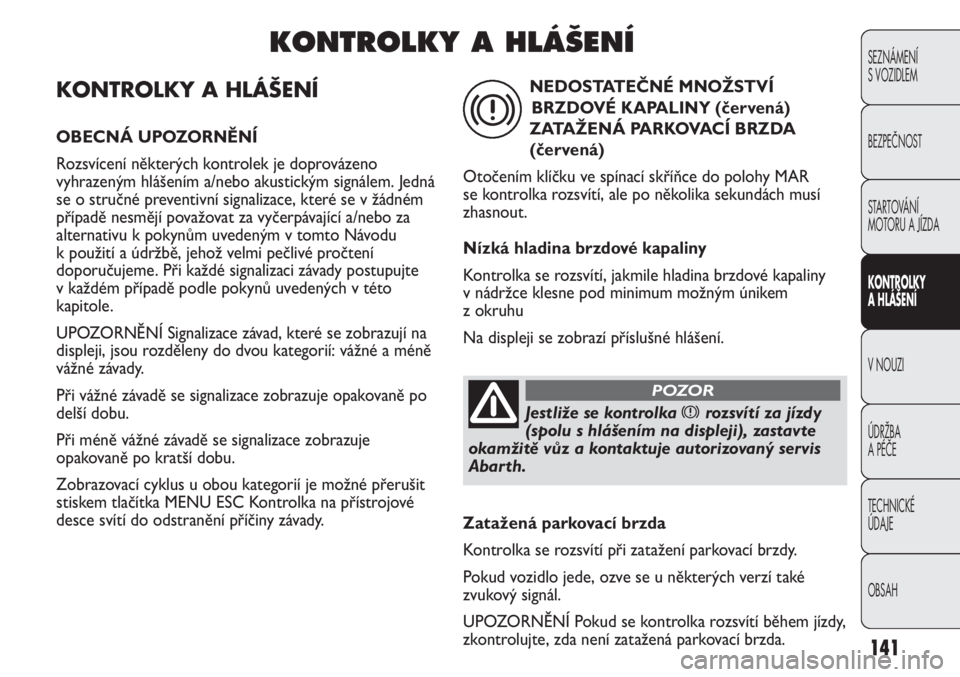

KONTROLKY A HLÁŠENÍ
OBECNÁ UPOZORNĚNÍ
Rozsvícení některých kontrolek je doprovázeno
vyhrazeným hlášením a/nebo akustickým signálem. Jedná
se o stručné preventivní signalizace, které se v žádném
případě nesmějí považovat za vyčerpávající a/nebo za
alternativu k pokynům uvedeným v tomto Návodu
k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte
v každém případě podle pokynů uvedených v této
kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na
displeji, jsou rozděleny do dvou kategorií: vážné a méně
vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po
delší dobu.
Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu.
Zobrazovací cyklus u obou kategorií je možné přerušit
stiskem tlačítka MENU ESC Kontrolka na přístrojové
desce svítí do odstranění příčiny závady.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
KONTROLKY A HLÁ·ENÍ
Jestliže se kontrolka xrozsvítí za jízdy
(spolu s hlášením na displeji), zastavte
okamžitě vůz a kontaktuje autorizovaný servis
Abarth.
POZOR
NEDOSTATEČNÉ MNOŽSTVÍ
BRZDOVÉ KAPALINY (červená)
ZATAŽENÁ PARKOVACÍ BRZDA
(červená)
Otočením klíčku ve spínací skříňce do polohy MAR
se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Nízká hladina brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny
v nádržce klesne pod minimum možným únikem
z okruhu
Na displeji se zobrazí příslušné hlášení.
x
Zatažená parkovací brzda
Kontrolka se rozsvítí při zatažení parkovací brzdy.
Pokud vozidlo jede, ozve se u některých verzí také
zvukový signál.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí během jízdy,
zkontrolujte, zda není zatažená parkovací brzda.

142
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

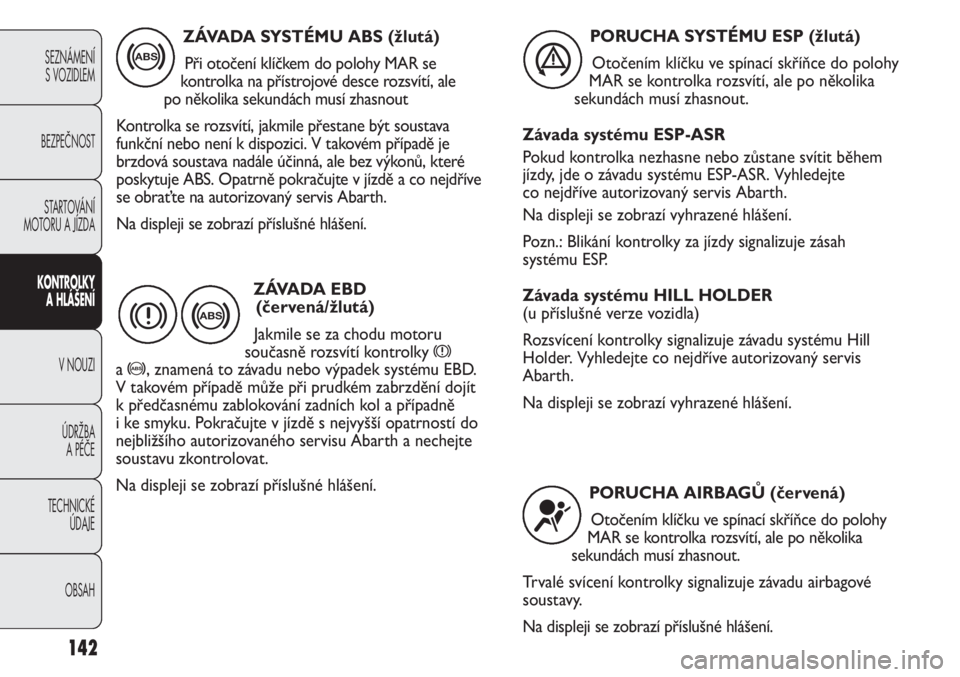

ZÁVADA SYSTÉMU ABS (žlutá)
Při otočení klíčkem do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale
po několika sekundách musí zhasnout
Kontrolka se rozsvítí, jakmile přestane být soustava
funkční nebo není k dispozici. V takovém případě je
brzdová soustava nadále účinná, ale bez výkonů, které
poskytuje ABS. Opatrně pokračujte v jízdě a co nejdříve
se obraťte na autorizovaný servis Abarth.
Na displeji se zobrazí příslušné hlášení.
>
ZÁVADA EBD
(červená/žlutá)
Jakmile se za chodu motoru
současně rozsvítí kontrolky
x
a >, znamená to závadu nebo výpadek systému EBD.
V takovém případě může při prudkém zabrzdění dojít
k předčasnému zablokování zadních kol a případně
i ke smyku. Pokračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Abarth a nechejte
soustavu zkontrolovat.
Na displeji se zobrazí příslušné hlášení.
> x
PORUCHA SYSTÉMU ESP (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Závada systému ESP-ASR
Pokud kontrolka nezhasne nebo zůstane svítit během
jízdy, jde o závadu systému ESP-ASR. Vyhledejte
co nejdříve autorizovaný servis Abarth.
Na displeji se zobrazí vyhrazené hlášení.
Pozn.: Blikání kontrolky za jízdy signalizuje zásah
systému ESP.
Závada systému HILL HOLDER
(u příslušné verze vozidla)
Rozsvícení kontrolky signalizuje závadu systému Hill
Holder. Vyhledejte co nejdříve autorizovaný servis
Abarth.
Na displeji se zobrazí vyhrazené hlášení.
á
PORUCHA AIRBAGŮ (červená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
Na displeji se zobrazí příslušné hlášení.
¬

143
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

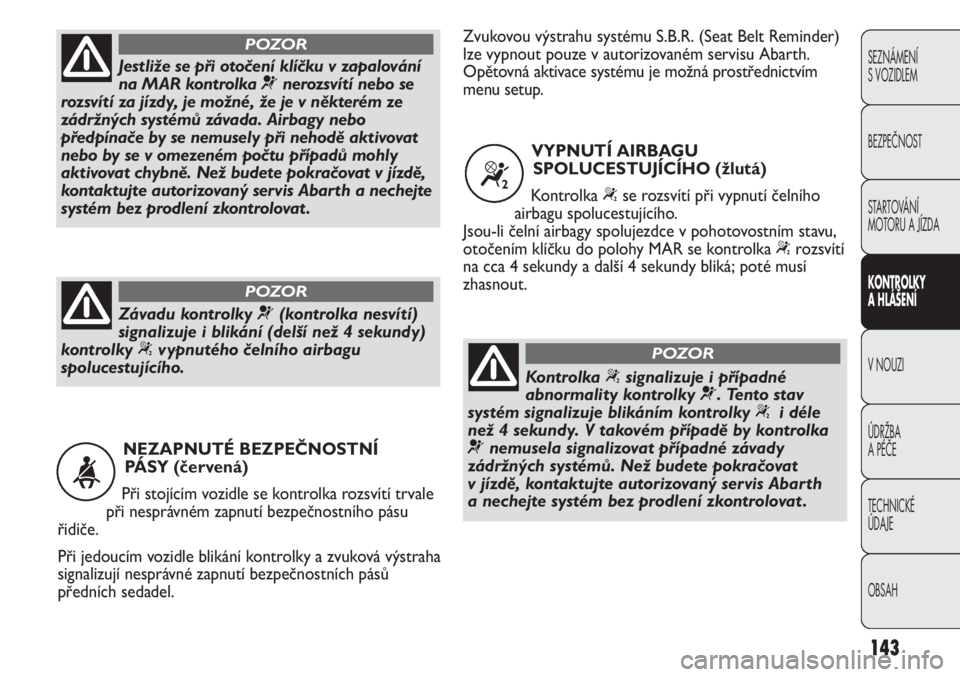

NEZAPNUTÉ BEZPEČNOSTNÍ
PÁSY (červená)
Při stojícím vozidle se kontrolka rozsvítí trvale
při nesprávném zapnutí bezpečnostního pásu
řidiče.
Při jedoucím vozidle blikání kontrolky a zvuková výstraha
signalizují nesprávné zapnutí bezpečnostních pásů
předních sedadel.
<
Jestliže se při otočení klíčku v zapalování
na MAR kontrolka ¬nerozsvítí nebo se
rozsvítí za jízdy, je možné, že je v některém ze
zádržných systémů závada. Airbagy nebo
předpínače by se nemusely při nehodě aktivovat
nebo by se v omezeném počtu případů mohly
aktivovat chybně. Než budete pokračovat v jízdě,
kontaktujte autorizovaný servis Abarth a nechejte
systém bez prodlení zkontrolovat .
POZOR
Závadu kontrolky ¬(kontrolka nesvítí)
signalizuje i blikání (delší než 4 sekundy)
kontrolky “vypnutého čelního airbagu
spolucestujícího.
POZOR
Kontrolka “signalizuje i případné
abnormality kontrolky ¬. Tento stav
systém signalizuje blikáním kontrolky “i déle
než 4 sekundy. V takovém případě by kontrolka
¬nemusela signalizovat případné závady
zádržných systémů. Než budete pokračovat
v jízdě, kontaktujte autorizovaný servis Abar th
a nechejte systém bez prodlení zkontrolovat .
POZOR
VYPNUTÍ AIRBAGU
SPOLUCESTUJÍCÍHO (žlutá)
Kontrolka
“se rozsvítí při vypnutí čelního
airbagu spolucestujícího.
Jsou-li čelní airbagy spolujezdce v pohotovostním stavu,
otočením klíčku do polohy MAR se kontrolka
“rozsvítí
na cca 4 sekundy a další 4 sekundy bliká; poté musí
zhasnout.
“
Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder)
lze vypnout pouze v autorizovaném servisu Abarth.
Opětovná aktivace systému je možná prostřednictvím
menu setup.

144
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

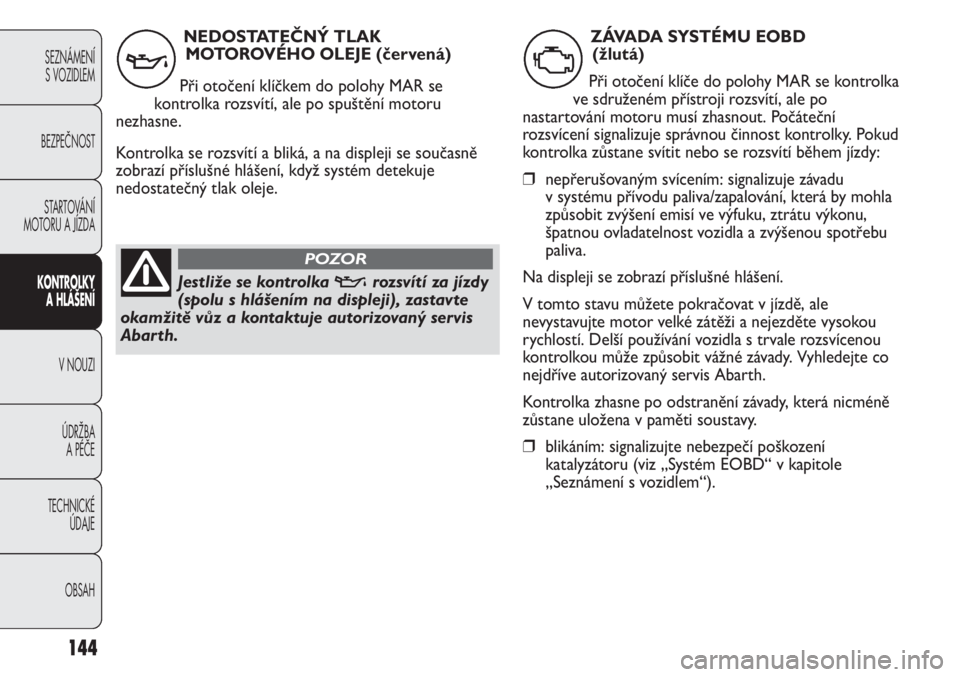

NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE (červená)
Při otočení klíčkem do polohy MAR se
kontrolka rozsvítí, ale po spuštění motoru
nezhasne.
Kontrolka se rozsvítí a bliká, a na displeji se současně
zobrazí příslušné hlášení, když systém detekuje
nedostatečný tlak oleje.
v
Jestliže se kontrolka vrozsvítí za jízdy
(spolu s hlášením na displeji), zastavte
okamžitě vůz a kontaktuje autorizovaný servis
Abarth.
POZOR
ZÁVADA SYSTÉMU EOBD
(žlutá)
Při otočení klíče do polohy MAR se kontrolka
ve sdruženém přístroji rozsvítí, ale po
nastartování motoru musí zhasnout. Počáteční
rozsvícení signalizuje správnou činnost kontrolky. Pokud
kontrolka zůstane svítit nebo se rozsvítí během jízdy:
❒nepřerušovaným svícením: signalizuje závadu
v systému přívodu paliva/zapalování, která by mohla
způsobit zvýšení emisí ve výfuku, ztrátu výkonu,
špatnou ovladatelnost vozidla a zvýšenou spotřebu
paliva.
Na displeji se zobrazí příslušné hlášení.
V tomto stavu můžete pokračovat v jízdě, ale
nevystavujte motor velké zátěži a nejezděte vysokou
rychlostí. Delší používání vozidla s trvale rozsvícenou
kontrolkou může způsobit vážné závady. Vyhledejte co
nejdříve autorizovaný servis Abarth.
Kontrolka zhasne po odstranění závady, která nicméně
zůstane uložena v paměti soustavy.
❒blikáním: signalizujte nebezpečí poškození
katalyzátoru (viz „Systém EOBD“ v kapitole
„Seznámení s vozidlem“).
U

145
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

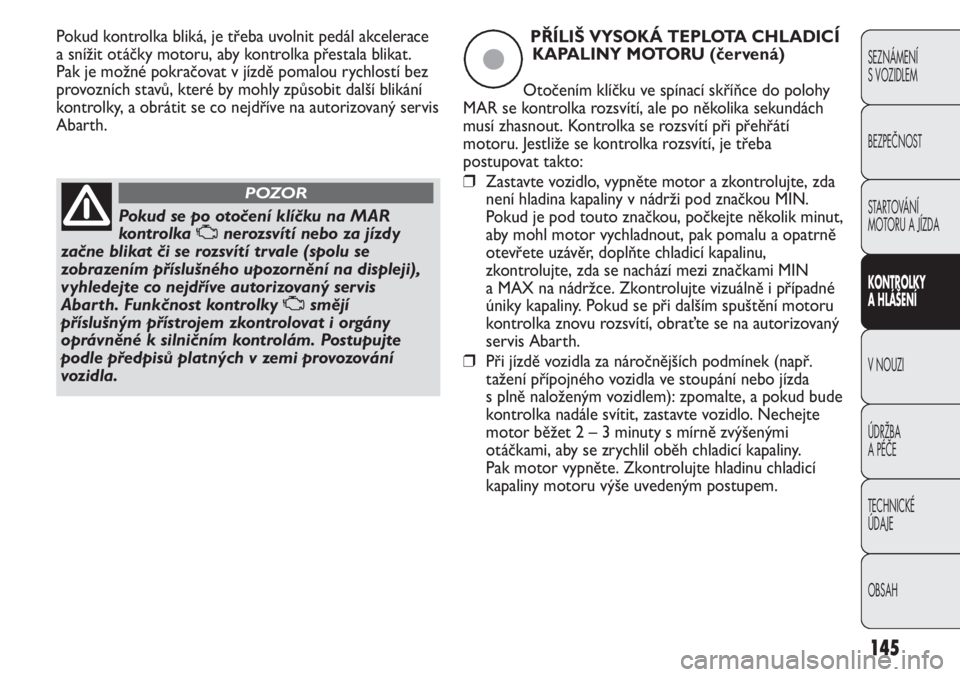

Pokud se po otočení klíčku na MAR
kontrolka Unerozsvítí nebo za jízdy
začne blikat či se rozsvítí trvale (spolu se
zobrazením příslušného upozornění na displeji),
vyhledejte co nejdříve autorizovaný servis
Abarth. Funkčnost kontrolky Usmějí
příslušným přístrojem zkontrolovat i orgány
oprávněné k silničním kontrolám. Postupujte
podle předpisů platných v zemi provozování
vozidla.
POZOR
Pokud kontrolka bliká, je třeba uvolnit pedál akcelerace
a snížit otáčky motoru, aby kontrolka přestala blikat.
Pak je možné pokračovat v jízdě pomalou rychlostí bez
provozních stavů, které by mohly způsobit další blikání
kontrolky, a obrátit se co nejdříve na autorizovaný servis
Abarth.PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU (červená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout. Kontrolka se rozsvítí při přehřátí
motoru. Jestliže se kontrolka rozsvítí, je třeba
postupovat takto:
❒Zastavte vozidlo, vypněte motor a zkontrolujte, zda
není hladina kapaliny v nádrži pod značkou MIN.
Pokud je pod touto značkou, počkejte několik minut,
aby mohl motor vychladnout, pak pomalu a opatrně
otevřete uzávěr, doplňte chladicí kapalinu,
zkontrolujte, zda se nachází mezi značkami MIN
a MAX na nádržce. Zkontrolujte vizuálně i případné
úniky kapaliny. Pokud se při dalším spuštění motoru
kontrolka znovu rozsvítí, obraťte se na autorizovaný
servis Abarth.
❒Při jízdě vozidla za náročnějších podmínek (např.
tažení přípojného vozidla ve stoupání nebo jízda
s plně naloženým vozidlem): zpomalte, a pokud bude
kontrolka nadále svítit, zastavte vozidlo. Nechejte
motor běžet 2 – 3 minuty s mírně zvýšenými
otáčkami, aby se zrychlil oběh chladicí kapaliny.
Pak motor vypněte. Zkontrolujte hladinu chladicí
kapaliny motoru výše uvedeným postupem.
ç

146
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

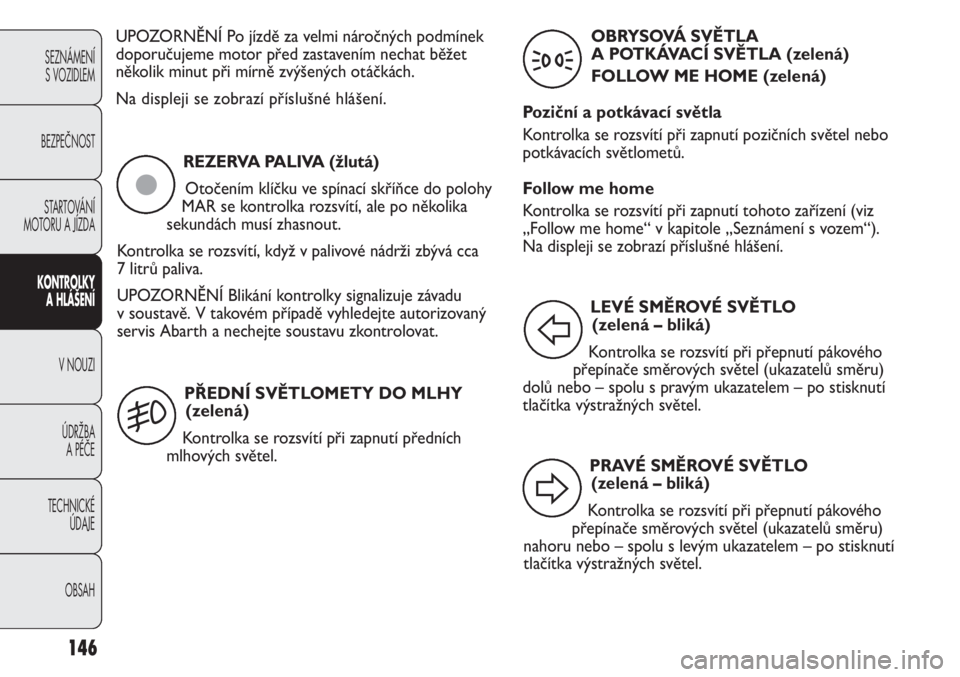

UPOZORNĚNÍ Po jízdě za velmi náročných podmínek
doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
Na displeji se zobrazí příslušné hlášení.
REZERVA PALIVA (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se rozsvítí, když v palivové nádrži zbývá cca
7 litrů paliva.
UPOZORNĚNÍ Blikání kontrolky signalizuje závadu
v soustavě. V takovém případě vyhledejte autorizovaný
servis Abarth a nechejte soustavu zkontrolovat.
ç
PŘEDNÍ SVĚTLOMETY DO MLHY
(zelená)
Kontrolka se rozsvítí při zapnutí předních
mlhových světel.
5
OBRYSOVÁ SVĚTLA
A POTKÁVACÍ SVĚTLA (zelená)
FOLLOW ME HOME (zelená)
Poziční a potkávací světla
Kontrolka se rozsvítí při zapnutí pozičních světel nebo
potkávacích světlometů.
Follow me home
Kontrolka se rozsvítí při zapnutí tohoto zařízení (viz
„Follow me home“ v kapitole „Seznámení s vozem“).
Na displeji se zobrazí příslušné hlášení.
3
PRAVÉ SMĚROVÉ SVĚTLO
(zelená – bliká)
Kontrolka se rozsvítí při přepnutí pákového
přepínače směrových světel (ukazatelů směru)
nahoru nebo – spolu s levým ukazatelem – po stisknutí
tlačítka výstražných světel.
D
LEVÉ SMĚROVÉ SVĚTLO
(zelená – bliká)
Kontrolka se rozsvítí při přepnutí pákového
přepínače směrových světel (ukazatelů směru)
dolů nebo – spolu s pravým ukazatelem – po stisknutí
tlačítka výstražných světel.
F

147
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
REGULÁTOR KONSTANTNÍ
RYCHLOSTI (TEMPOMAT)
(zelená) (pro příslušné modely/trhy)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout.
Kontrolka se rozsvítí otočením prstencového ovládače
tempomatu do polohy ON.
Na displeji se zobrazí příslušné hlášení.
Ü
DÁLKOVÉ SVĚTLOMETY (modrá)
Kontrolka se rozsvítí při zapnutí dálkových
světlometů.
1
KONCOVÁ SVĚTLA DO MLHY (žlutá)
Kontrolka se rozsvítí při zapnutí zadní svítilny
do mlhy.
4
NEDOVŘENÉ DVEŘE (červená)
Kontrolka se rozsvítí při nedovřených jedněch
nebo několika dveřích nebo zavazadlovém
prostoru.
Na displeji se zobrazí příslušné hlášení.
Pokud jsou dveře vozidla otevřené za jízdy, ozve se
zvuková výstraha.
´
NEDOSTATEČNÁ HLADINA
MOTOROVÉHO OLEJE (červená)
Kontrolka se rozsvítí, když hladina motorového
oleje klesne pod stanovenou minimální hodnotu. Hladinu
oleje v motoru je pak nutno doplnit na předepsanou
hodnotu (viz „Kontrola náplní“ v kapitole „Údržba a
péče“).
Na displeji se zobrazí příslušné hlášení.
k
OBECNÁ SIGNALIZACE
(žlutá)
Závada snímače tlaku oleje motoru
Symbol se na displeji zobrazuje při zjištění závady
snímače tlaku motorového oleje.
Co nejdříve se obraťte na autorizovaný servis Abarth
kvůli odstranění poruchy.
è
ZÁVADA ELEKTRICKÉHO ŘÍZENÍ
(červená kontrolka)
Jestliže se zobrazí na displeji symbol, elektrický
posilovač nepracuje a při řízení je nutno na volant vyvíjet
daleko větší sílu. S vozidlem je samozřejmě možné
zatáčet, ale vyhledejte autorizovaný servis Abarth.
Na displeji se zobrazí příslušné hlášení.
g

148
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

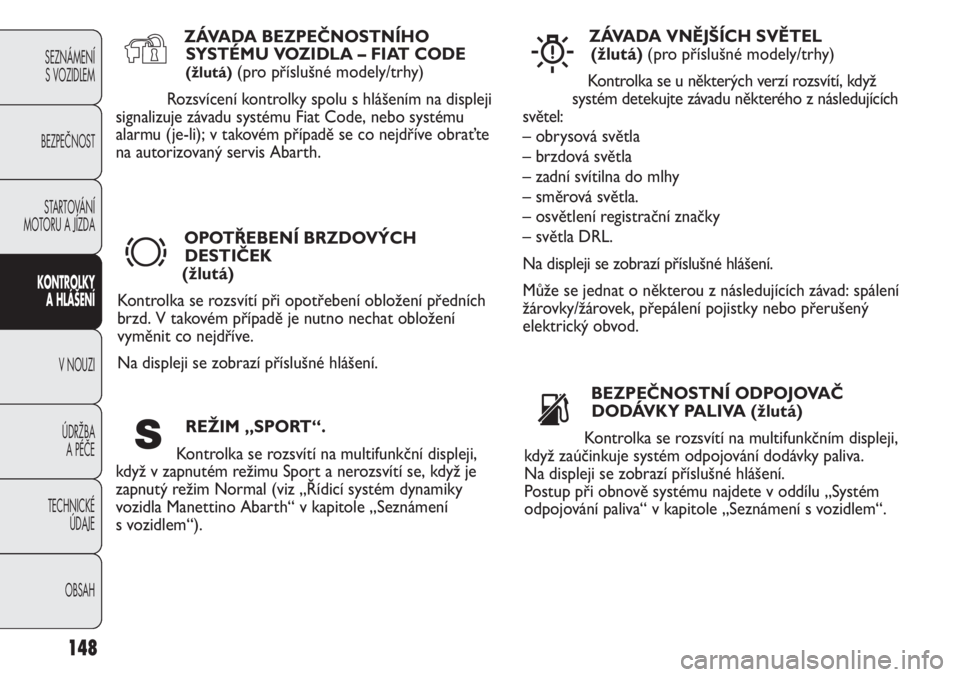

ZÁVADA BEZPEČNOSTNÍHO
SYSTÉMU VOZIDLA – FIAT CODE
(žlutá)(pro příslušné modely/trhy)
Rozsvícení kontrolky spolu s hlášením na displeji
signalizuje závadu systému Fiat Code, nebo systému
alarmu (je-li); v takovém případě se co nejdříve obraťte
na autorizovaný servis Abarth.Y
OPOTŘEBENÍ BRZDOVÝCH
DESTIČEK
(žlutá)
Kontrolka se rozsvítí při opotřebení obložení předních
brzd. V takovém případě je nutno nechat obložení
vyměnit co nejdříve.
Na displeji se zobrazí příslušné hlášení.
d
ZÁVADA VNĚJŠÍCH SVĚTEL
(žlutá) (pro příslušné modely/trhy)
Kontrolka se u některých verzí rozsvítí, když
systém detekujte závadu některého z následujících
světel:
– obrysová světla
– brzdová světla
– zadní svítilna do mlhy
– směrová světla.
– osvětlení registrační značky
– světla DRL.
Na displeji se zobrazí příslušné hlášení.
Může se jednat o některou z následujících závad: spálení
žárovky/žárovek, přepálení pojistky nebo přerušený
elektrický obvod.
W
BEZPEČNOSTNÍ ODPOJOVAČ
DODÁVKY PALIVA (žlutá)
Kontrolka se rozsvítí na multifunkčním displeji,
když zaúčinkuje systém odpojování dodávky paliva.
Na displeji se zobrazí příslušné hlášení.
Postup při obnově systému najdete v oddílu „Systém
odpojování paliva“ v kapitole „Seznámení s vozidlem“.
sREŽIM „SPORT“.
Kontrolka se rozsvítí na multifunkční displeji,
když v zapnutém režimu Sport a nerozsvítí se, když je
zapnutý režim Normal (viz „Řídicí systém dynamiky
vozidla Manettino Abarth“ v kapitole „Seznámení
s vozidlem“).
S

149
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

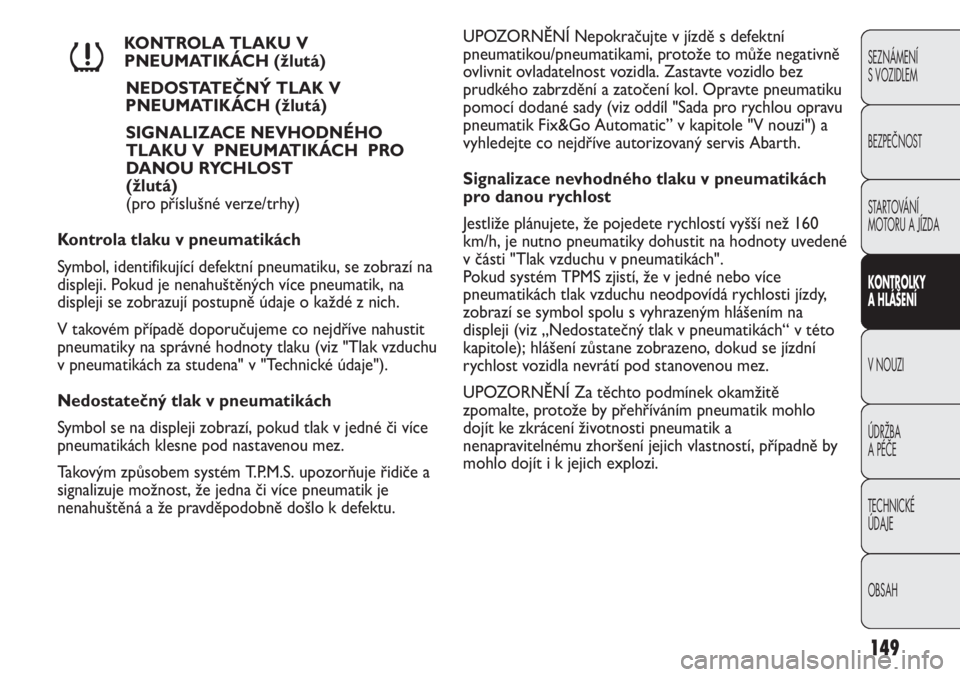

KONTROLA TLAKU V
PNEUMATIKÁCH (žlutá)
NEDOSTATEČNÝ TLAK V
PNEUMATIKÁCH (žlutá)
SIGNALIZACE NEVHODNÉHO
TLAKU V PNEUMATIKÁCH PRO
DANOU RYCHLOST
(žlutá)
(pro příslušné verze/trhy)
Kontrola tlaku v pneumatikách
Symbol, identifikující defektní pneumatiku, se zobrazí na
displeji. Pokud je nenahuštěných více pneumatik, na
displeji se zobrazují postupně údaje o každé z nich.
V takovém případě doporučujeme co nejdříve nahustit
pneumatiky na správné hodnoty tlaku (viz "Tlak vzduchu
v pneumatikách za studena" v "Technické údaje").
Nedostatečný tlak v pneumatikách
Symbol se na displeji zobrazí, pokud tlak v jedné či více
pneumatikách klesne pod nastavenou mez.
Takovým způsobem systém T.P.M.S. upozorňuje řidiče a
signalizuje možnost, že jedna či více pneumatik je
nenahuštěná a že pravděpodobně došlo k defektu.
n
UPOZORNĚNÍ Nepokračujte v jízdě s defektní
pneumatikou/pneumatikami, protože to může negativně
ovlivnit ovladatelnost vozidla. Zastavte vozidlo bez
prudkého zabrzdění a zatočení kol. Opravte pneumatiku
pomocí dodané sady (viz oddíl "Sada pro rychlou opravu
pneumatik Fix&Go Automatic” v kapitole "V nouzi") a
vyhledejte co nejdříve autorizovaný servis Abarth.
Signalizace nevhodného tlaku v pneumatikách
pro danou rychlost
Jestliže plánujete, že pojedete rychlostí vyšší než 160
km/h, je nutno pneumatiky dohustit na hodnoty uvedené
v části "Tlak vzduchu v pneumatikách".
Pokud systém TPMS zjistí, že v jedné nebo více
pneumatikách tlak vzduchu neodpovídá rychlosti jízdy,
zobrazí se symbol spolu s vyhrazeným hlášením na
displeji (viz „Nedostatečný tlak v pneumatikách“ v této
kapitole); hlášení zůstane zobrazeno, dokud se jízdní
rychlost vozidla nevrátí pod stanovenou mez.
UPOZORNĚNÍ Za těchto podmínek okamžitě
zpomalte, protože by přehříváním pneumatik mohlo
dojít ke zkrácení životnosti pneumatik a
nenapravitelnému zhoršení jejich vlastností, případně by
mohlo dojít i k jejich explozi.
