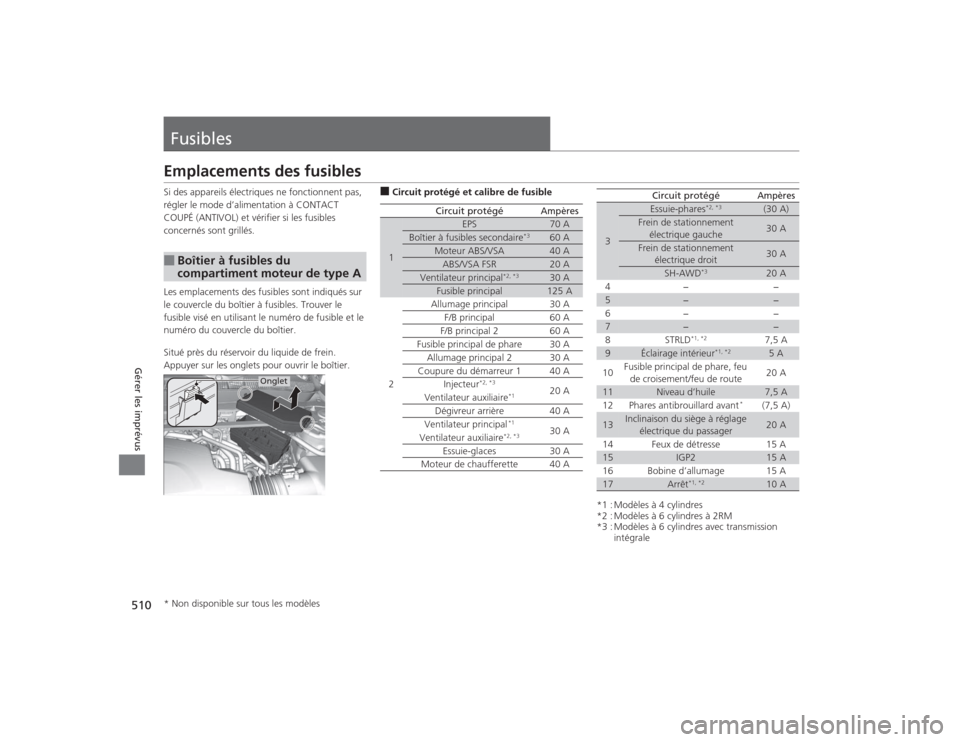

FusiblesEmplacements des fusiblesSi des appareils électriques ne fonctionnent pas,
régler le mode d’alimentation à CONTACT
COUPÉ (ANTIVOL) et vérifier si les fusibles
concernés sont grillés.
Les emplacements des fusibles sont indiqués sur
le couvercle du boîtier à fusibles. Trouver le
fusible visé en utilisant le numéro de fusible et le
numéro du couvercle du boîtier.
Situé près du réservoir du liquide de frein.
Appuyer sur les onglets pour ouvrir le boîtier.■
Boîtier à fusibles du
compartiment moteur de type A
Onglet
■Circuit protégé et calibre de fusible
Circuit protégé
Ampères
1
EPS
70 A
Boîtier à fusibles secondaire
*3
60 A
Moteur ABS/VSA
40 A
ABS/VSA FSR
20 A
Ventilateur principal
*2, *3
30 A
Fusible principal
125 A
2
Allumage principal
30 A
F/B principal
60 A
F/B principal 2
60 A
Fusible principal de phare
30 A
Allumage principal 2
30 A
Coupure du démarreur 1
40 A
Injecteur
*2, *3
20 A
Ventilateur auxiliaire
*1
Dégivreur arrière
40 A
Ventilateur principal
*1
30 A
Ventilateur auxiliaire
*2, *3
Essuie-glaces
30 A
Moteur de chaufferette
40 A
*1 : Modèles à 4 cylindres
*2 : Modèles à 6 cylindres à 2RM
*3 : Modèles à 6 cylindres avec transmission intégrale3
Essuie-phares
*2, *3
(30 A)
Frein de stationnement
électrique gauche
30 A
Frein de stationnement électrique droit
30 A
SH-AWD
*3
20 A
4− −
5
−
−
6− −
7
−
−
8 STRLD
*1, *2
7,5 A
9
Éclairage intérieur
*1, *2
5 A
10 Fusible principal de phare, feu
de croisement/feu de route 20 A
11
Niveau d’huile
7,5 A
12 Phares antibrouillard avant
*
(7,5 A)
13
Inclinaison du siège à réglage électrique du passager
20 A
14 Feux de détresse 15 A
15
IGP2
15 A
16 Bobine d’allumage 15 A
17
Arrêt
*1, *2
10 A
Circuit protégé
Ampères
* Non disponible sur tous les modèles

511
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
*1 : Modèles à 4 cylindres
*2 : Modèles à 6 cylindres à 2RM
*3 : Modèles à 6 cylindres avec transmission
intégrale
Circuit protégé
Ampères
18 Avertisseur sonore 10 A19
Audio
*1, *2
20 A
Intérieur droit
*3
5 A
20 ACM
*2
20 A
Injecteur
*1
21
Injection de carburant principal
15 A
22 DBW 15 A
23
TCU/SBW
*2, *3
10 A
24 Amplificateur haut de gamme 30 A
25
Embrayage MG
7,5 A
26 Glissement du siège à réglage
électrique du passager 20 A
27
Petit
*1, *2
15 A
28 BMS 7,5 A
29
Feux de recul
10 A

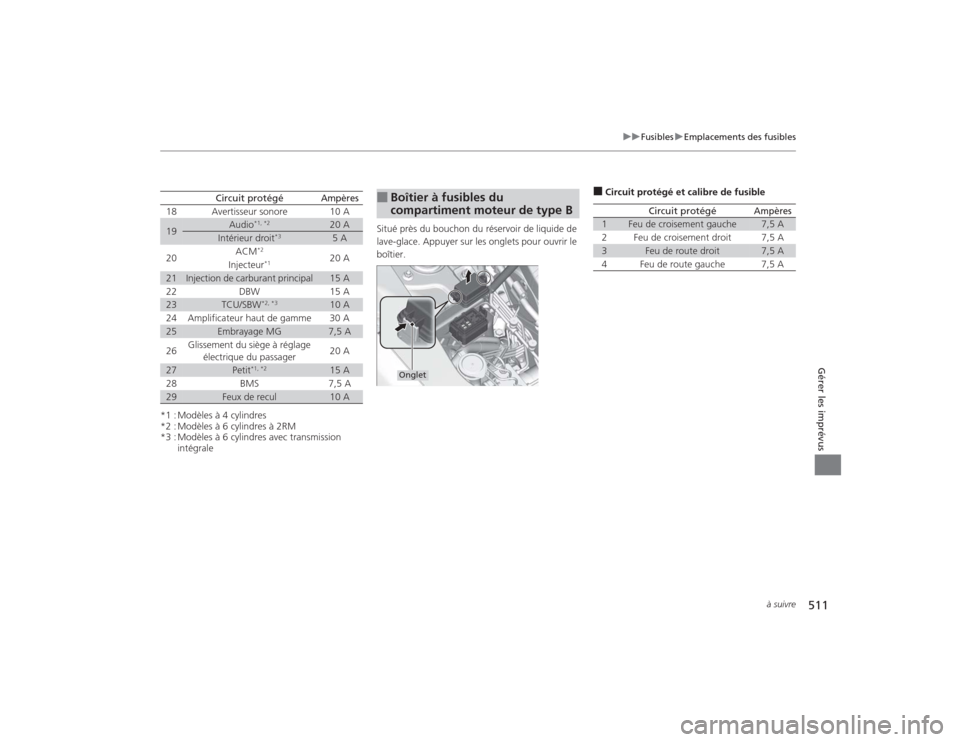

Situé près du bouchon du réservoir de liquide de
lave-glace. Appuyer sur les onglets pour ouvrir le
boîtier.■
Boîtier à fusibles du
compartiment moteur de type BOnglet
■Circuit protégé et calibre de fusible
Circuit protégé
Ampères
1
Feu de croisement gauche
7,5 A
2
Feu de croisement droit
7,5 A
3
Feu de route droit
7,5 A
4 Feu de route gauche 7,5 A

512
uuFusibles uEmplacements des fusibles
Gérer les imprévus

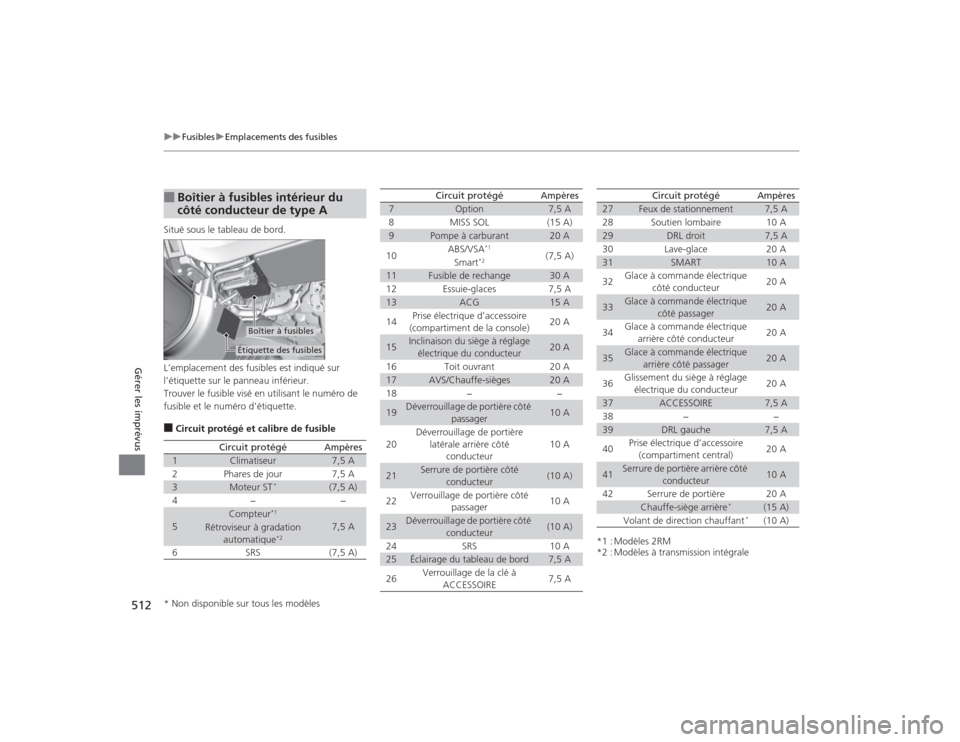

Situé sous le tableau de bord.
L’emplacement des fusibles est indiqué sur
l’étiquette sur le panneau inférieur.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.■Circuit protégé et calibre de fusible■
Boîtier à fusibles intérieur du
côté conducteur de type A
Étiquette des fusiblesBoîtier à fusibles
Circuit protégé
Ampères
1
Climatiseur
7,5 A
2
Phares de jour
7,5 A
3
Moteur ST
*
(7,5 A)
4
−
−
5
Compteur
*1
7,5 A
Rétroviseur à gradation
automatique
*2
6
SRS
(7,5 A)
7
Option
7,5 A
8
MISS SOL
(15 A)
9
Pompe à carburant
20 A
10
ABS/VSA
*1
(7,5 A)
Smart
*2
11
Fusible de rechange
30 A
12
Essuie-glaces
7,5 A
13
ACG
15 A
14
Prise électrique d’accessoire
(compartiment de la console)
20 A
15
Inclinaison du siège à réglage électrique du conducteur
20 A
16
Toit ouvrant
20 A
17
AVS/Chauffe-sièges
20 A
18
−
−
19
Déverrouillage de portière côté passager
10 A
20
Déverrouillage de portière latérale arrière côté conducteur
10 A
21
Serrure de portière côté conducteur
(10 A)
22
Verrouillage de portière côté passager
10 A
23
Déverrouillage de portière côté conducteur
(10 A)
24
SRS
10 A
25
Éclairage du tableau de bord
7,5 A
26
Verrouillage de la clé à ACCESSOIRE
7,5 A
Circuit protégé
Ampères
*1 : Modèles 2RM
*2 : Modèles à transmission intégrale27
Feux de stationnement
7,5 A
28
Soutien lombaire
10 A
29
DRL droit
7,5 A
30
Lave-glace
20 A
31
SMART
10 A
32
Glace à commande électrique
côté conducteur
20 A
33
Glace à commande électrique côté passager
20 A
34
Glace à commande électrique arrière côté conducteur
20 A
35
Glace à commande électrique arrière côté passager
20 A
36
Glissement du siège à réglage électrique du conducteur
20 A
37
ACCESSOIRE
7,5 A
38
−
−
39
DRL gauche
7,5 A
40
Prise électrique d’accessoire (compartiment central)
20 A
41
Serrure de portière arrière côté conducteur
10 A
42
Serrure de portière
20 A
Chauffe-siège arrière
*
(15 A)
Volant de direction chauffant
*
(10 A)
Circuit protégé
Ampères
* Non disponible sur tous les modèles

513
uuFusibles uEmplacements des fusibles
Gérer les imprévus
*1 : Modèles 2RM
*2 : Modèles à transmission intégrale
Circuit protégé
Ampères
A
−
−
B− −
C
Compteur
*2
7,5 A
D Feux de recul
*2
10 A
E
Arrêt
*2
7,5 A
F Feux de stationnement
*2
15 A
G
Audio ACCESSOIRE
*2
7,5 A
Chauffe-siège arrière
*, *1, *2
(15 A)
A
ABS/VSA
*2
7,5 A
BMICU
*2
7,5 A
C
−
−
D− −
E
STRLD
*2
7,5 A
F Audio
*2
20 A
G
ACM
*2
7,5 A
Volant de direction chauffant
*, *1, *2
(10 A)

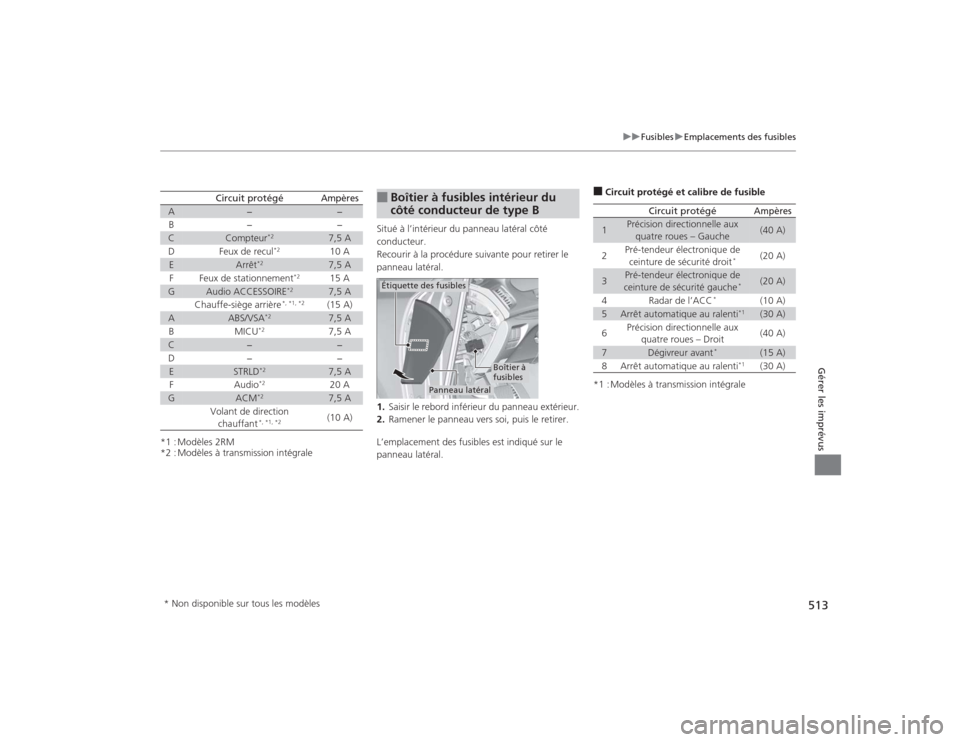

Situé à l’intérieur du panneau latéral côté
conducteur.
Recourir à la procédure suivante pour retirer le
panneau latéral.
1. Saisir le rebord inférieur du panneau extérieur.
2. Ramener le panneau vers soi, pui s le retirer.
L’emplacement des fusibles est indiqué sur le
panneau latéral.■
Boîtier à fusibles intérieur du
côté conducteur de type B
Panneau latéral
Boîtier à
fusibles
Étiquette des fusibles
■Circuit protégé et calibre de fusible
*1 : Modèles à transmission intégrale
Circuit protégé
Ampères
1
Précision directionnelle aux quatre roues – Gauche
(40 A)
2
Pré-tendeur électronique de ceinture de sécurité droit
*
(20 A)
3
Pré-tendeur électronique de
ceinture de sécurité gauche
*
(20 A)
4
Radar de l’ACC
*
(10 A)
5
Arrêt automatique au ralenti
*1
(30 A)
6
Précision directionnelle aux quatre roues – Droit
(40 A)
7
Dégivreur avant
*
(15 A)
8
Arrêt automatique au ralenti
*1
(30 A)
* Non disponible sur tous les modèles

514
uuFusibles uInspection et remplacement des fusibles
Gérer les imprévus

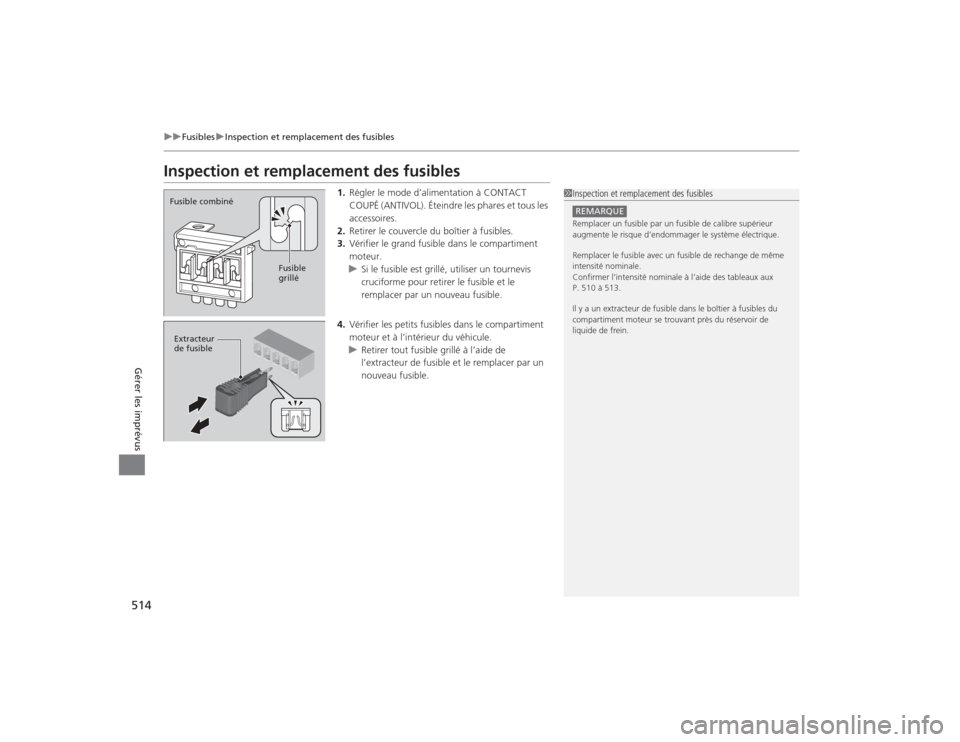

Inspection et remplacement des fusibles
1. Régler le mode d’alimentation à CONTACT
COUPÉ (ANTIVOL). Éteindre les phares et tous les
accessoires.
2. Retirer le couvercle du boîtier à fusibles.
3. Vérifier le grand fusible dans le compartiment
moteur.
u Si le fusible est grillé, utiliser un tournevis
cruciforme pour retirer le fusible et le
remplacer par un nouveau fusible.
4. Vérifier les petits fusibles dans le compartiment
moteur et à l’intérieur du véhicule.
u Retirer tout fusible grillé à l’aide de
l’extracteur de fusible et le remplacer par un
nouveau fusible.
1Inspection et remplacement des fusiblesREMARQUERemplacer un fusible par un fusible de calibre supérieur
augmente le risque d’endommager le système électrique.
Remplacer le fusible avec un fusible de rechange de même
intensité nominale.
Confirmer l’intensité nominale à l’aide des tableaux aux
P. 510 à 513.
Il y a un extracteur de fusible dans le boîtier à fusibles du
compartiment moteur se trouvant près du réservoir de
liquide de frein.
Fusible combiné
Fusible
grilléExtracteur
de fusible

515Gérer les imprévus
Remorquage d’urgenceAppeler un service de remorquage professionnel si un remorquage du véhicule s’impose.■Dépanneuse à plate-forme
L’opérateur charge le véhicule à l’arrière du camion.
C’est la meilleure façon de garantir le transport sécuritaire du véhicule.■Dépanneuse à système de levage des roues
La dépanneuse est équipée de deux bras pivotants qui passent sous les pneus avant et les
soulèvent du sol. Les pneus arrière restent sur le sol. Cette méthode de remorquage est
acceptable pour ce véhicule.
1 Remorquage d’urgenceREMARQUENe pas soulever ou remorquer le véhicule par les pare-chocs.
Les pare-chocs ne sont pas conçus pour porter le poids du
véhicule.REMARQUEUn remorquage inadéquat comme, par exemple, remorquer
le véhicule derrière une autocaravane ou tout autre véhicule
à moteur, peut endommager la boîte de vitesses.
Ne jamais remorquer le véhicule avec seulement une corde
ou une chaîne.
Une telle manœuvre serait très dangereuse étant donné que
les cordes ou les chaînes peuvent ballotter d’un côté à l’autre
ou se rompre.
Tous les modèlesModèles 2RM

516Gérer les imprévus

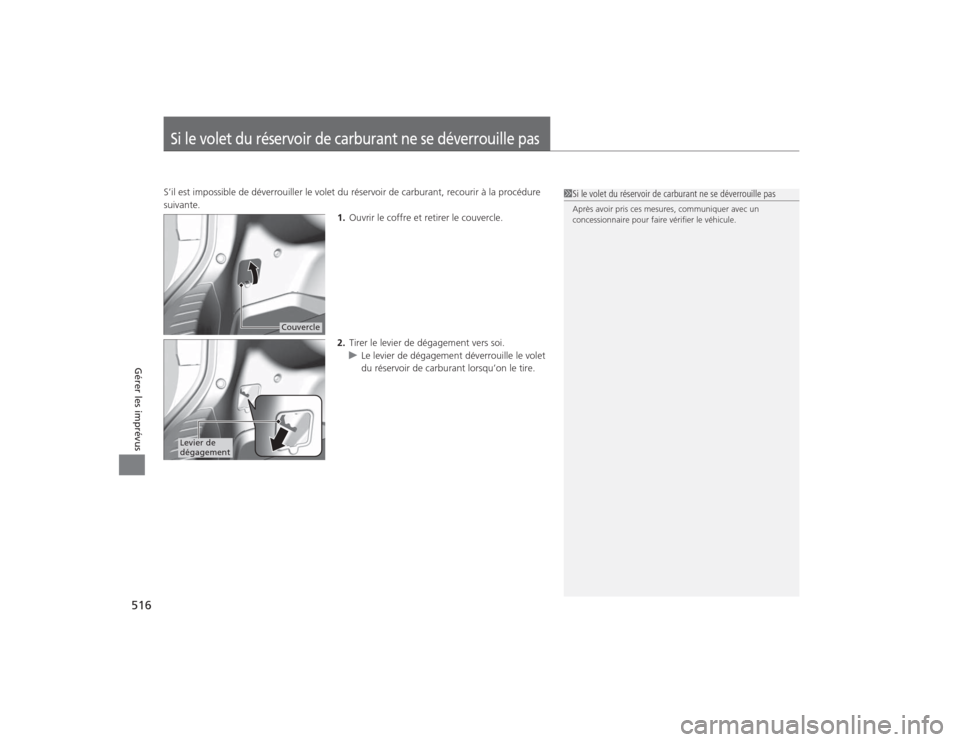

Si le volet du réservoir de carburant ne se déverrouille pasS’il est impossible de déverrouiller le volet du réservoir de carburant, recourir à la procédure
suivante.1.Ouvrir le coffre et retirer le couvercle.
2. Tirer le levier de dégagement vers soi.
u Le levier de dégagement déverrouille le volet
du réservoir de carburant lorsqu’on le tire.
1Si le volet du réservoir de carburant ne se déverrouille pasAprès avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Couvercle
Levier de
dégagement

517Gérer les imprévus
Si le coffre ne s’ouvre pasSi le coffre ne s’ouvre pas, recourir à la procédure suivante.1.Retirer le couvercle.
2. Insérer la clé dans le cylindre et tourner la clé vers
la droite.
1Si le coffre ne s’ouvre pasQue faire – Faire un suivi
Après avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Couvercle
Appuyer
Clé

518Gérer les imprévus
Remplissage du réservoir de carburantRemplissage du réservoir de carburant à partir d’un bidon d’essence portatifEn cas de panne de carburant nécessitant l’utilisation d’un bidon d’essence portatif, utiliser
l’entonnoir fourni avec le véhicule. 1.Arrêter le moteur.
2. Appuyer sur le bouton d’ouverture du volet du
réservoir de carburant.
u Le volet du réservoir de carburant s’ouvre.
3. Sortir l’entonnoir de la trousse à outils située
dans le coffre.
2 Types d’outils P. 476
4. Retirer l’entonnoir de son étui.
5. Placer le bout de l’entonnoir sur la partie
inférieure du goulot de remplissage et l’insérer
lentement et entièrement.
u S’assurer que le bout de l’entonnoir pénètre le
long du goulot de remplissage.
6. Remplir le réservoir avec le carburant contenu
dans le bidon d’essence portatif.
u Verser le carburant avec soin afin d’éviter qu’il
ne déborde.
7. Retirer l’entonnoir du goulot de remplissage.
u Essuyer toute trace de carburant sur
l’entonnoir avant de le ranger.
8. Fermer le volet du réservoir de carburant
manuellement.
1Remplissage du réservoir de carburant à partir d’un bidon d’essence portatifREMARQUENe pas insérer le bec verseur d’un bidon d’essence portatif ni
aucun entonnoir autre que celui qui est fourni avec le
véhicule. Le fait de ne pas respecter cette consigne peut
endommager le circuit d’alimentation.
Ne pas tenter d’ouvrir en soulevant ou en poussant le joint
d’étanchéité du réservoir de carburant à l’aide de corps
étrangers. Cela peut endommager le circuit d’alimentation et
son joint d’étanchéité.
S’assurer que le carburant contenu dans le bidon d’essence
portatif est bien de l’essence avant de remplir le réservoir.
3
ATTENTION
L’essence est un produit hautement inflammable
et explosif.
On risque de se brûler ou de se blesser
gravement en manipulant du carburant.•Couper le moteur et éloigner les sources de
chaleur, d’étincelles et de flammes.•Manipuler le carburant à l’extérieur
seulement.•Essuyer immédiatement les éclaboussures.
Entonnoir Étui

519
Information
Le présent chapitre comprend les spécifications du véhicule, les emplacements des numérosd’identification et autres renseignements exigés par la loi.
Spécifications........................................ 520
Numéros d’identification
Numéro d’identification du véhicule (NIV), numéro du moteur et numéro de la boîte de
vitesses ................................................... 524
Dispositifs émettant des ondes radio ... 525
Signalement des défauts de sécurité .. 526Essai de contrôle des émissions
Essai des codes de mise en service ........ 527
Couvertures de la garantie ................... 529
Manuels autorisés ................................. 531
Renseignements du service à la clientèle
... 532
