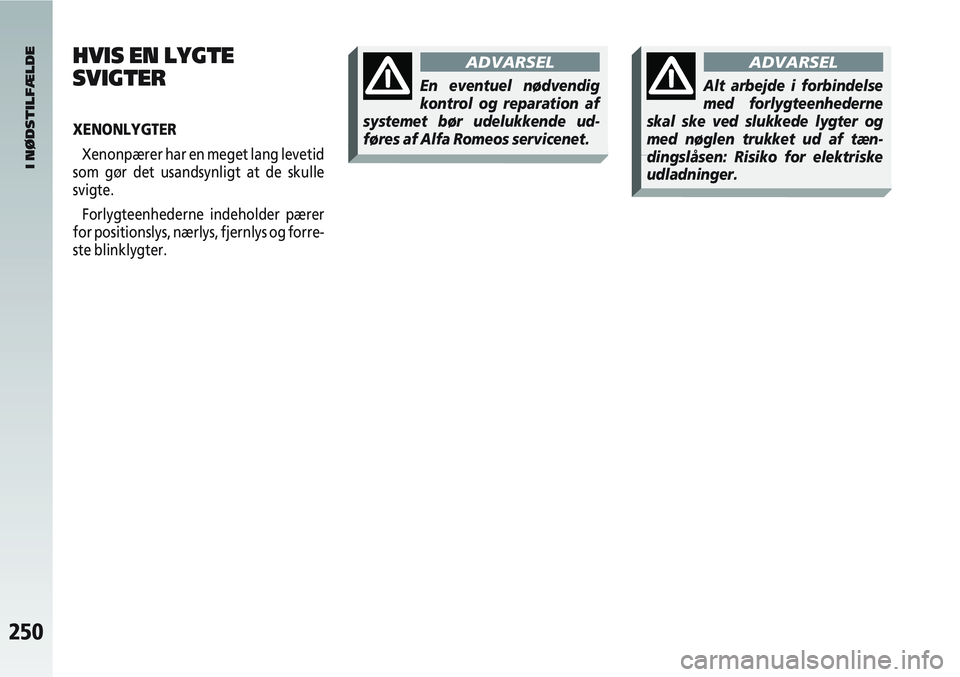

HVIS EN LYGTE
SVIGTER
XENONLYGTERXenonpærer har en meget lang levetid
som gør det usandsynligt at de skulle
svigte.
Forlygteenhederne indeholder pærer
for positionslys, nærlys, fjernlys og forre-
ste blinklygter.
I NØDSTILFÆLDE
ADVARSEL
En eventuel nødvendig
kontrol og reparation af
systemet bør udelukkende ud-
føres af Alfa Romeos servicenet.
ADVARSEL
Alt arbejde i forbindelse
med forlygteenhederne
skal ske ved slukkede lygter og
med nøglen trukket ud af tæn-
dingslåsen: Risiko for elektriske
udladninger.

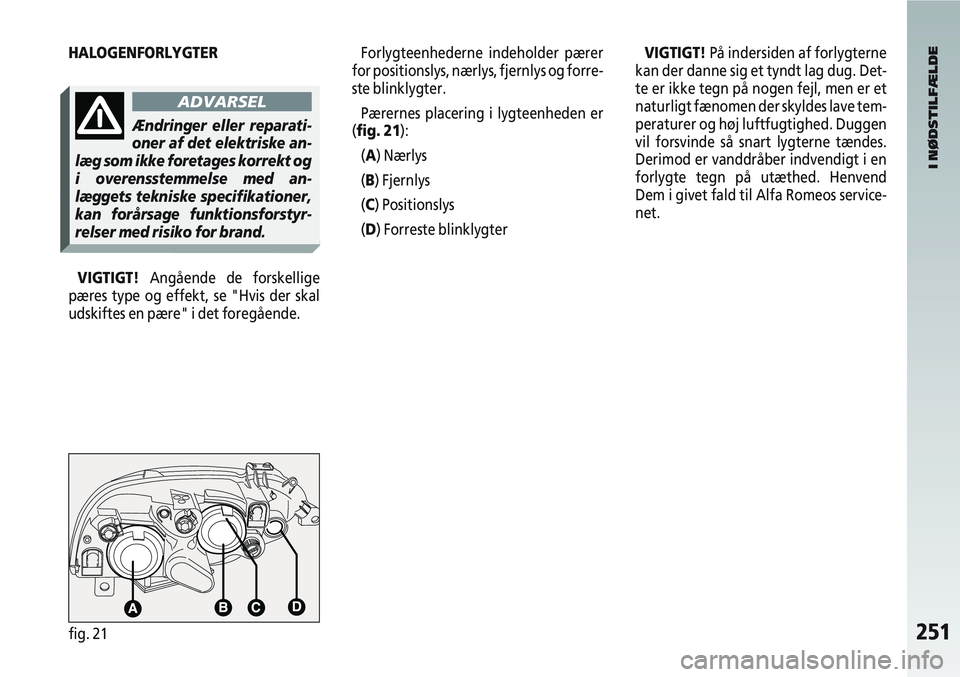

251fig. 21
VIGTIGT!Angående de forskellige
pæres type og effekt, se "Hvis der skal
udskiftes en pære" i det foregående.
Forlygteenhederne indeholder pærer
for positionslys, nærlys, fjernlys og forre-
ste blinklygter.
Pærernes placering i lygteenheden er
(fig. 21):
(A) Nærlys
(B) Fjernlys
(C) Positionslys
(D) Forreste blinklygter
I NØDSTILFÆLDE
HALOGENFORLYGTER
ADVARSEL
Ændringer eller reparati-
oner af det elektriske an-
læg som ikke foretages korrekt og
i overensstemmelse med an-
læggets tekniske specifikationer,
kan forårsage funktionsforstyr-
relser med risiko for brand.
VIGTIGT! På indersiden af forlygterne
kan der danne sig et tyndt lag dug. Det-
te er ikke tegn på nogen fejl, men er et
naturligt fænomen der skyldes lave tem-
peraturer og høj luftfugtighed. Duggen
vil forsvinde så snart lygterne tændes.
Derimod er vanddråber indvendigt i en
forlygte tegn på utæthed. Henvend
Dem i givet fald til Alfa Romeos service-
net.

252fig. 22fig. 23fig. 24

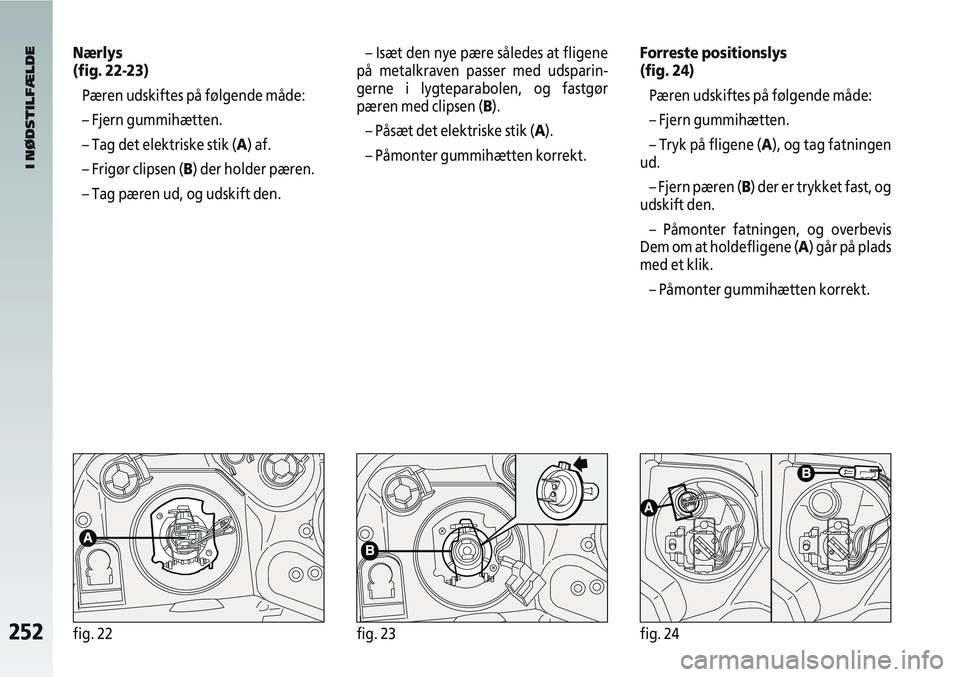

Nærlys
(fig. 22-23)Pæren udskiftes på følgende måde:
– Fjern gummihætten.
– Tag det elektriske stik (A) af.
– Frigør clipsen (B) der holder pæren.
– Tag pæren ud, og udskift den.– Isæt den nye pære således at fligene
på metalkraven passer med udsparin-
gerne i lygteparabolen, og fastgør
pæren med clipsen ( B).
– Påsæt det elektriske stik (A).
– Påmonter gummihætten korrekt.
I NØDSTILFÆLDE
Forreste positionslys
(fig. 24) Pæren udskiftes på følgende måde:
– Fjern gummihætten.
– Tryk på fligene (A), og tag fatningen
ud.
– Fjern pæren (B) der er trykket fast, og
udskift den.
– Påmonter fatningen, og overbevis
Dem om at holdefligene (A) går på plads
med et klik.
– Påmonter gummihætten korrekt.

253fig. 25fig. 26fig. 27

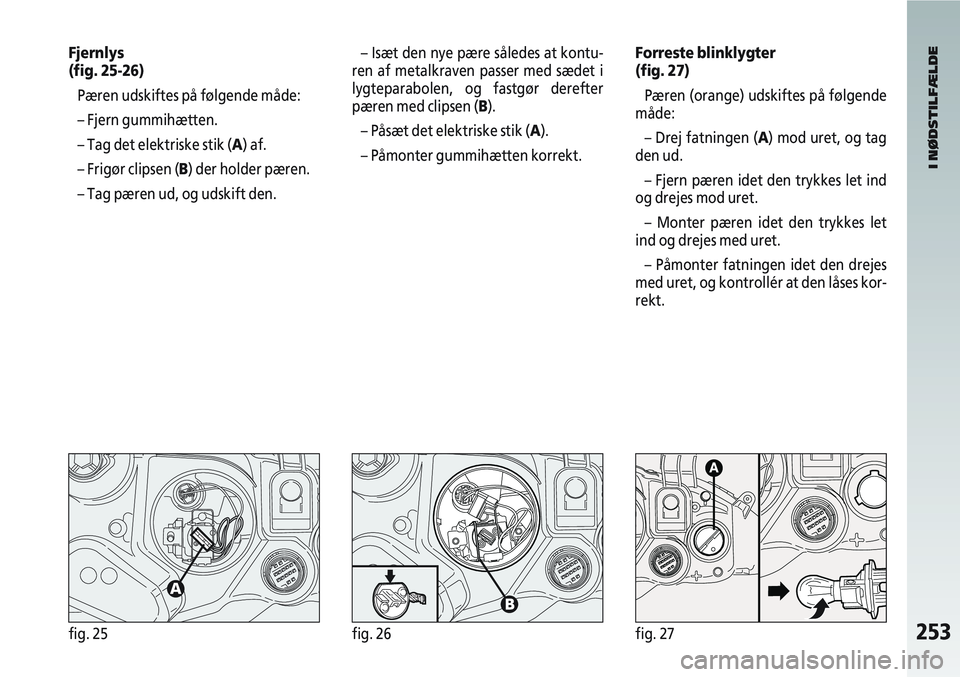

Fjernlys
(fig. 25-26)Pæren udskiftes på følgende måde:
– Fjern gummihætten.
– Tag det elektriske stik (A) af.
– Frigør clipsen (B) der holder pæren.
– Tag pæren ud, og udskift den.– Isæt den nye pære således at kontu-
ren af metalkraven passer med sædet i
lygteparabolen, og fastgør derefter
pæren med clipsen ( B).
– Påsæt det elektriske stik (A).
– Påmonter gummihætten korrekt.Forreste blinklygter
(fig. 27) Pæren (orange) udskiftes på følgende
måde:
– Drej fatningen (A) mod uret, og tag
den ud.
– Fjern pæren idet den trykkes let ind
og drejes mod uret.
– Monter pæren idet den trykkes let
ind og drejes med uret.
– Påmonter fatningen idet den drejes
med uret, og kontrollér at den låses kor-
rekt.
I NØDSTILFÆLDE

254fig. 28fig. 29

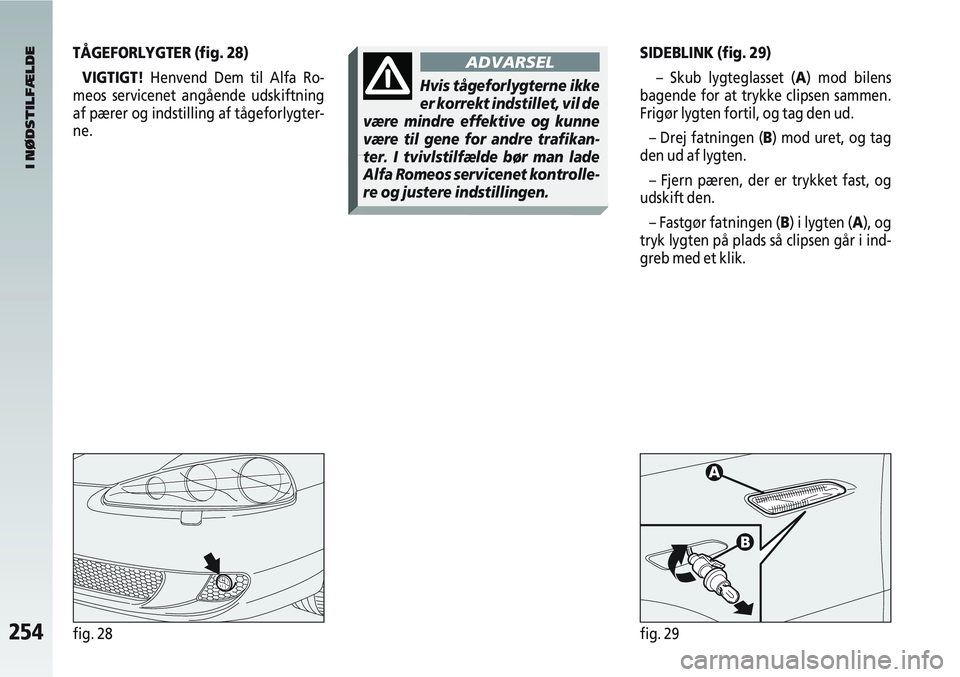

SIDEBLINK (fig. 29)– Skub lygteglasset (A) mod bilens
bagende for at trykke clipsen sammen.
Frigør lygten fortil, og tag den ud.
– Drej fatningen (B) mod uret, og tag
den ud af lygten.
– Fjern pæren, der er trykket fast, og
udskift den.
– Fastgør fatningen (B) i lygten (A), og
tryk lygten på plads så clipsen går i ind-
greb med et klik.
I NØDSTILFÆLDE
ADVARSEL
Hvis tågeforlygterne ikke
er korrekt indstillet, vil de
være mindre effektive og kunne
være til gene for andre trafikan-
ter. I tvivlstilfælde bør man lade
Alfa Romeos servicenet kontrolle-
re og justere indstillingen.
TÅGEFORLYGTER (fig. 28)
VIGTIGT! Henvend Dem til Alfa Ro-
meos servicenet angående udskiftning
af pærer og indstilling af tågeforlygter-
ne.

255fig. 30fig. 31fig. 32

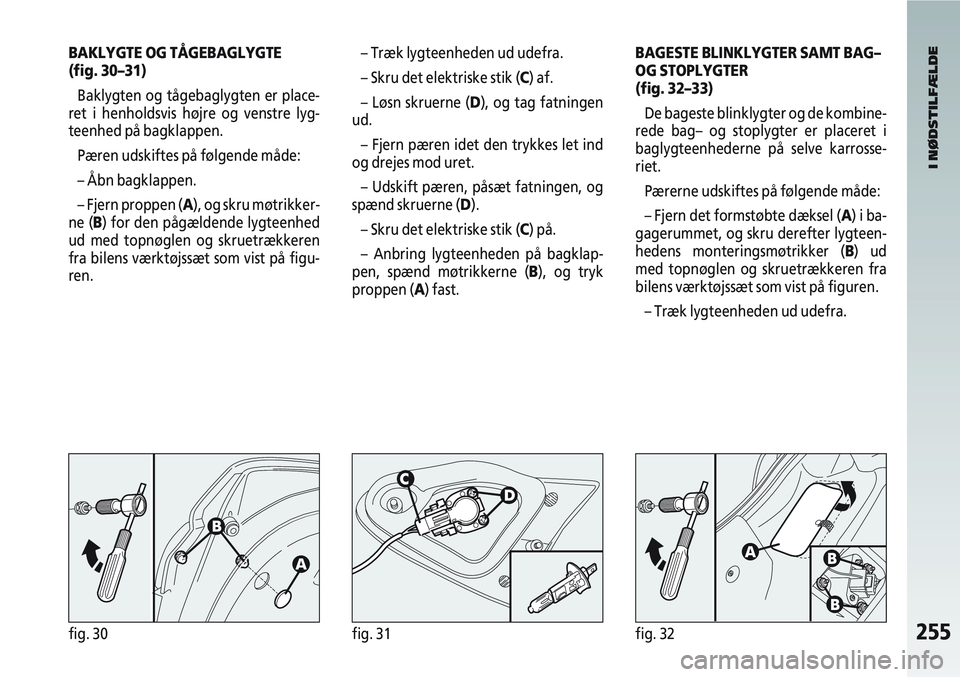

BAKLYGTE OG TÅGEBAGLYGTE
(fig. 30–31)Baklygten og tågebaglygten er place-
ret i henholdsvis højre og venstre lyg-
teenhed på bagklappen.
Pæren udskiftes på følgende måde:
– Åbn bagklappen.
– Fjern proppen (A), og skru møtrikker-
ne (B) for den pågældende lygteenhed
ud med topnøglen og skruetrækkeren
fra bilens værktøjssæt som vist på figu-
ren.– Træk lygteenheden ud udefra.
– Skru det elektriske stik (C) af.
– Løsn skruerne (D), og tag fatningen
ud.
– Fjern pæren idet den trykkes let ind
og drejes mod uret.
– Udskift pæren, påsæt fatningen, og
spænd skruerne (D).
– Skru det elektriske stik (C) på.
– Anbring lygteenheden på bagklap-
pen, spænd møtrikkerne (B), og tryk
proppen (A) fast.
I NØDSTILFÆLDE
BAGESTE BLINKLYGTER SAMT BAG–
OG STOPLYGTER
(fig. 32–33)
De bageste blinklygter og de kombine-
rede bag– og stoplygter er placeret i
baglygteenhederne på selve karrosse-
riet.
Pærerne udskiftes på følgende måde:
– Fjern det formstøbte dæksel (A) i ba-
gagerummet, og skru derefter lygteen-
hedens monteringsmøtrikker (B) ud
med topnøglen og skruetrækkeren fra
bilens værktøjssæt som vist på figuren.
– Træk lygteenheden ud udefra.

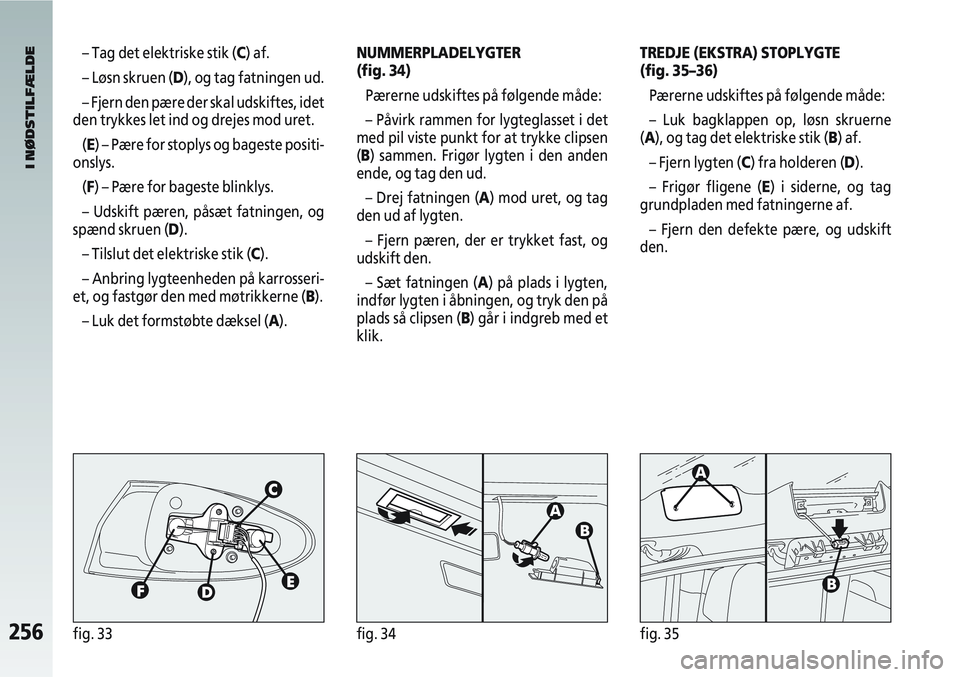

256fig. 33fig. 34fig. 35
– Tag det elektriske stik (C) af.
– Løsn skruen (D), og tag fatningen ud.
– Fjern den pære der skal udskiftes, idet
den trykkes let ind og drejes mod uret.
(E) – Pære for stoplys og bageste positi-
onslys.
(F) – Pære for bageste blinklys.
– Udskift pæren, påsæt fatningen, og
spænd skruen (D).
– Tilslut det elektriske stik (C).
– Anbring lygteenheden på karrosseri-
et, og fastgør den med møtrikkerne (B).
– Luk det formstøbte dæksel (A).NUMMERPLADELYGTER
(fig. 34)Pærerne udskiftes på følgende måde:
– Påvirk rammen for lygteglasset i det
med pil viste punkt for at trykke clipsen
(B) sammen. Frigør lygten i den anden
ende, og tag den ud.
– Drej fatningen (A) mod uret, og tag
den ud af lygten.
– Fjern pæren, der er trykket fast, og
udskift den.
– Sæt fatningen (A) på plads i lygten,
indfør lygten i åbningen, og tryk den på
plads så clipsen (B) går i indgreb med et
klik.
I NØDSTILFÆLDE
TREDJE (EKSTRA) STOPLYGTE
(fig. 35–36)
Pærerne udskiftes på følgende måde:
– Luk bagklappen op, løsn skruerne
(A), og tag det elektriske stik ( B) af.
– Fjern lygten (C) fra holderen (D).
– Frigør fligene (E) i siderne, og tag
grundpladen med fatningerne af.
– Fjern den defekte pære, og udskift
den.

257fig. 36fig. 37fig. 38

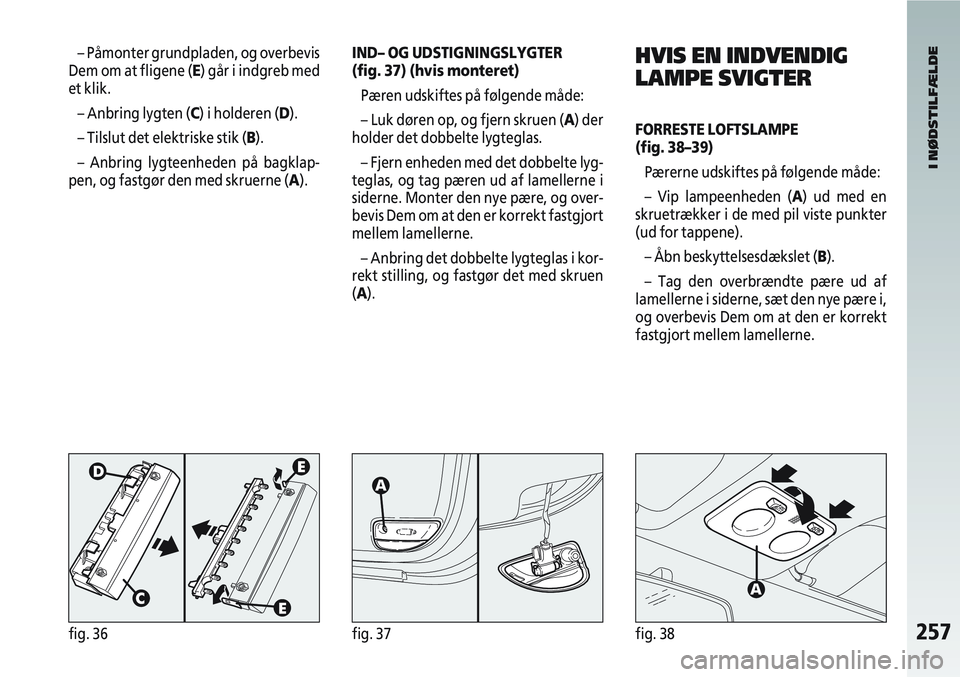

– Påmonter grundpladen, og overbevis
Dem om at fligene (E) går i indgreb med
et klik.
– Anbring lygten (C) i holderen (D).
– Tilslut det elektriske stik (B).
– Anbring lygteenheden på bagklap-
pen, og fastgør den med skruerne (A).IND– OG UDSTIGNINGSLYGTER
(fig. 37) (hvis monteret)
Pæren udskiftes på følgende måde:
– Luk døren op, og fjern skruen (A) der
holder det dobbelte lygteglas.
– Fjern enheden med det dobbelte lyg-
teglas, og tag pæren ud af lamellerne i
siderne. Monter den nye pære, og over-
bevis Dem om at den er korrekt fastgjort
mellem lamellerne.
– Anbring det dobbelte lygteglas i kor-
rekt stilling, og fastgør det med skruen
(A).
I NØDSTILFÆLDE
HVIS EN INDVENDIG
LAMPE SVIGTER
FORRESTE LOFTSLAMPE
(fig. 38–39)
Pærerne udskiftes på følgende måde:
– Vip lampeenheden (A) ud med en
skruetrækker i de med pil viste punkter
(ud for tappene).
– Åbn beskyttelsesdækslet (B).
– Tag den overbrændte pære ud af
lamellerne i siderne, sæt den nye pære i,
og overbevis Dem om at den er korrekt
fastgjort mellem lamellerne.

258fig. 39fig. 40fig. 41

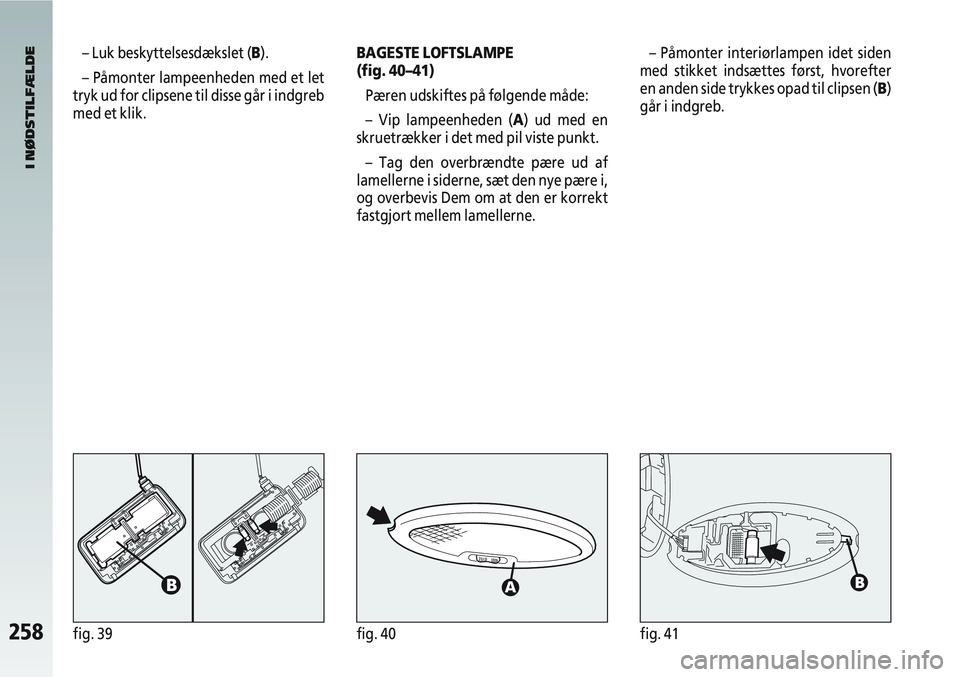

– Luk beskyttelsesdækslet (B).
– Påmonter lampeenheden med et let
tryk ud for clipsene til disse går i indgreb
med et klik.BAGESTE LOFTSLAMPE
(fig. 40–41)
Pæren udskiftes på følgende måde:
– Vip lampeenheden (A) ud med en
skruetrækker i det med pil viste punkt.
– Tag den overbrændte pære ud af
lamellerne i siderne, sæt den nye pære i,
og overbevis Dem om at den er korrekt
fastgjort mellem lamellerne.
I NØDSTILFÆLDE
– Påmonter interiørlampen idet siden
med stikket indsættes først, hvorefter
en anden side trykkes opad til clipsen ( B)
går i indgreb.

259fig. 42fig. 43fig. 44

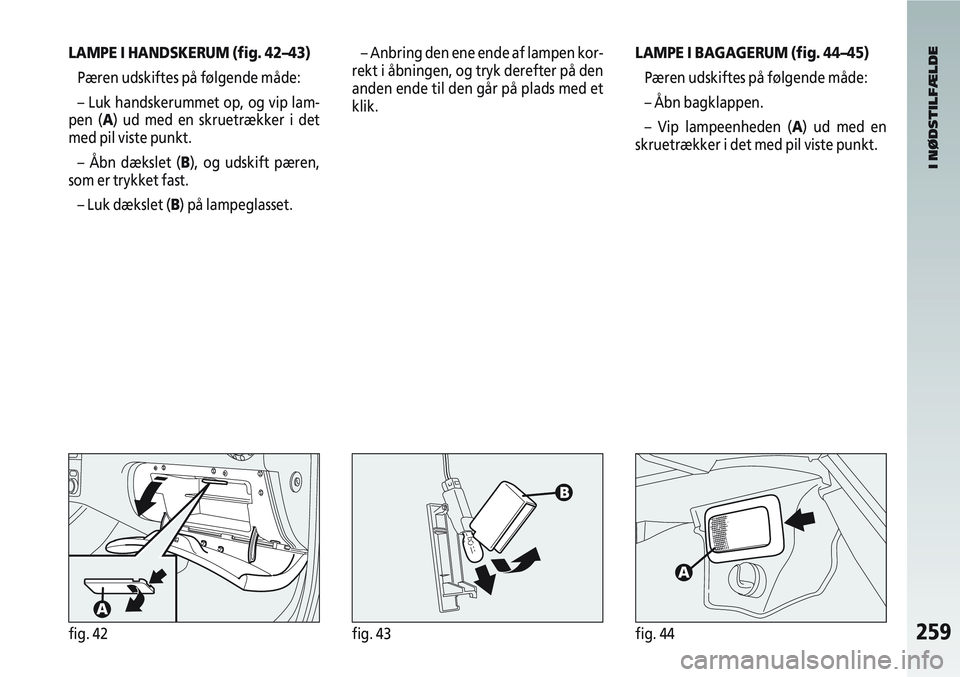

LAMPE I HANDSKERUM (fig. 42–43)Pæren udskiftes på følgende måde:
– Luk handskerummet op, og vip lam-
pen (A) ud med en skruetrækker i det
med pil viste punkt.
– Åbn dækslet (B), og udskift pæren,
som er trykket fast.
– Luk dækslet (B) på lampeglasset.– Anbring den ene ende af lampen kor-
rekt i åbningen, og tryk derefter på den
anden ende til den går på plads med et
klik.
I NØDSTILFÆLDE
LAMPE I BAGAGERUM (fig. 44–45)
Pæren udskiftes på følgende måde:
– Åbn bagklappen.
– Vip lampeenheden (A) ud med en
skruetrækker i det med pil viste punkt.
