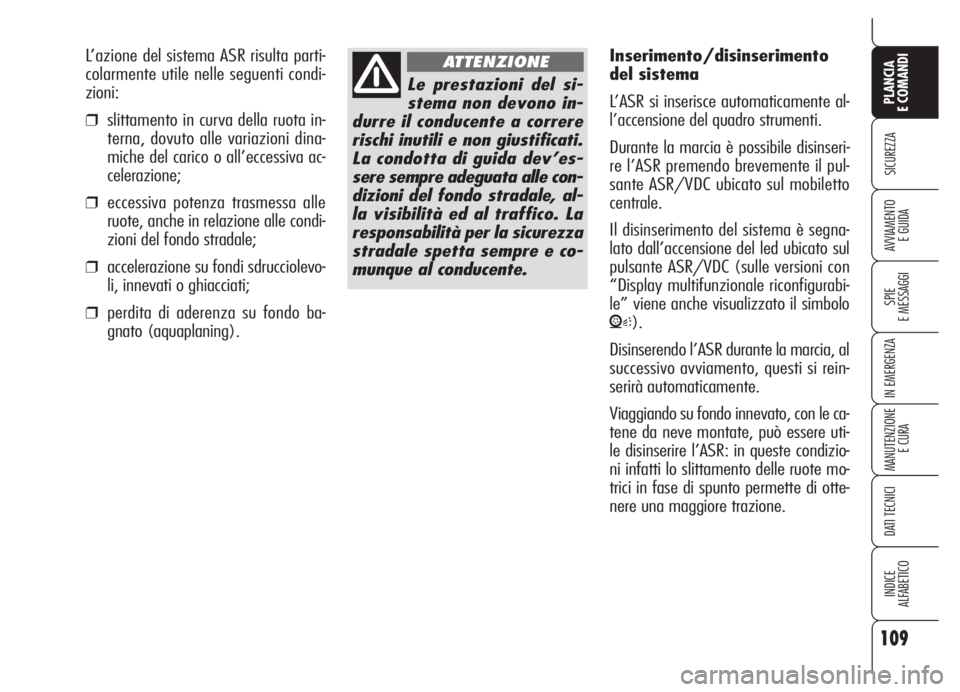

L’azione del sistema ASR risulta parti-
colarmente utile nelle seguenti condi-
zioni:
❒slittamento in curva della ruota in-
terna, dovuto alle variazioni dina-
miche del carico o all’eccessiva ac-
celerazione;
❒eccessiva potenza trasmessa alle
ruote, anche in relazione alle condi-
zioni del fondo stradale;
❒accelerazione su fondi sdrucciolevo-
li, innevati o ghiacciati;
❒perdita di aderenza su fondo ba-
gnato (aquaplaning).
109
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Le prestazioni del si-
stema non devono in-
durre il conducente a correre
rischi inutili e non giustificati.
La condotta di guida dev’es-
sere sempre adeguata alle con-
dizioni del fondo stradale, al-
la visibilità ed al traffico. La
responsabilità per la sicurezza
stradale spetta sempre e co-
munque al conducente.
ATTENZIONEInserimento/disinserimento
del sistema
L’ASR si inserisce automaticamente al-
l’accensione del quadro strumenti.
Durante la marcia è possibile disinseri-
re l’ASR premendo brevemente il pul-
sante ASR/VDC ubicato sul mobiletto
centrale.
Il disinserimento del sistema è segna-
lato dall’accensione del led ubicato sul
pulsante ASR/VDC (sulle versioni con
“Display multifunzionale riconfigurabi-
le” viene anche visualizzato il simbolo
V).
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si rein-
serirà automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere uti-
le disinserire l’ASR: in queste condizio-
ni infatti lo slittamento delle ruote mo-
trici in fase di spunto permette di otte-
nere una maggiore trazione.

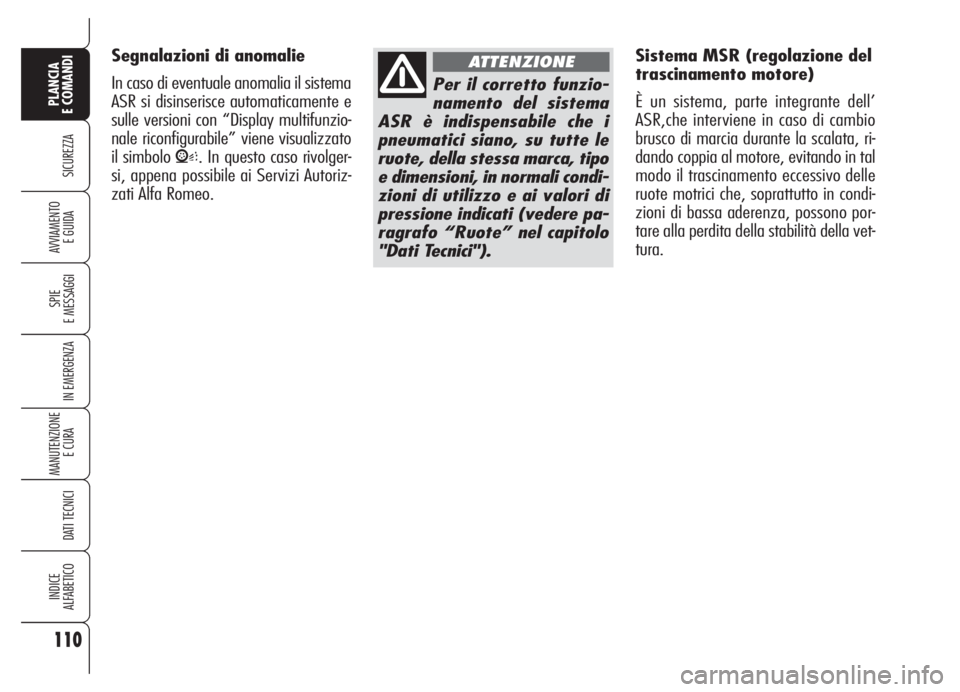

Sistema MSR (regolazione del
trascinamento motore)
È un sistema, parte integrante dell’
ASR,che interviene in caso di cambio
brusco di marcia durante la scalata, ri-
dando coppia al motore, evitando in tal
modo il trascinamento eccessivo delle
ruote motrici che, soprattutto in condi-
zioni di bassa aderenza, possono por-
tare alla perdita della stabilità della vet-
tura.
110
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Per il corretto funzio-
namento del sistema
ASR è indispensabile che i
pneumatici siano, su tutte le
ruote, della stessa marca, tipo
e dimensioni, in normali condi-
zioni di utilizzo e ai valori di
pressione indicati (vedere pa-
ragrafo “Ruote” nel capitolo
"Dati Tecnici").
ATTENZIONESegnalazioni di anomalie
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e
sulle versioni con “Display multifunzio-
nale riconfigurabile” viene visualizzato
il simbolo
V. In questo caso rivolger-
si, appena possibile ai Servizi Autoriz-
zati Alfa Romeo.

111
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

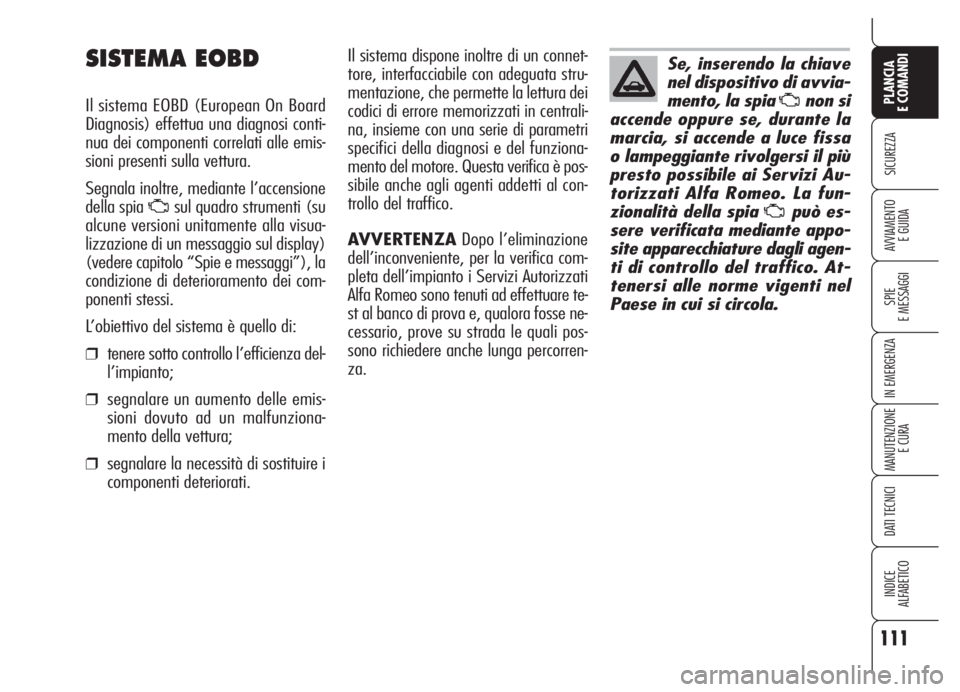

SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi conti-
nua dei componenti correlati alle emis-
sioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti (su
alcune versioni unitamente alla visua-
lizzazione di un messaggio sul display)
(vedere capitolo “Spie e messaggi”), la
condizione di deterioramento dei com-
ponenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire i
componenti deteriorati.
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa
o lampeggiante rivolgersi il più
presto possibile ai Servizi Au-
torizzati Alfa Romeo. La fun-
zionalità della spia
Upuò es-
sere verificata mediante appo-
site apparecchiature dagli agen-
ti di controllo del traffico. At-
tenersi alle norme vigenti nel
Paese in cui si circola.
Il sistema dispone inoltre di un connet-
tore, interfacciabile con adeguata stru-
mentazione, che permette la lettura dei
codici di errore memorizzati in centrali-
na, insieme con una serie di parametri
specifici della diagnosi e del funziona-
mento del motore. Questa verifica è pos-
sibile anche agli agenti addetti al con-
trollo del traffico.
AVVERTENZADopo l’eliminazione
dell’inconveniente, per la verifica com-
pleta dell’impianto i Servizi Autorizzati
Alfa Romeo sono tenuti ad effettuare te-
st al banco di prova e, qualora fosse ne-
cessario, prove su strada le quali pos-
sono richiedere anche lunga percorren-
za.

112
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

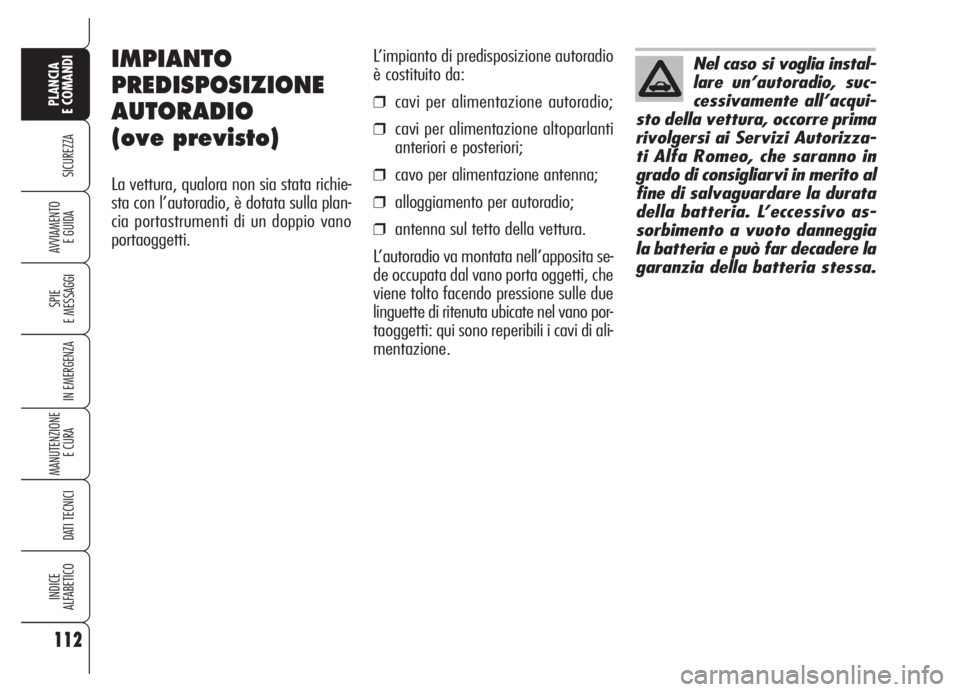

L’impianto di predisposizione autoradio
è costituito da:
❒cavi per alimentazione autoradio;
❒cavi per alimentazione altoparlanti
anteriori e posteriori;
❒cavo per alimentazione antenna;
❒alloggiamento per autoradio;
❒antenna sul tetto della vettura.
L’autoradio va montata nell’apposita se-
de occupata dal vano porta oggetti, che
viene tolto facendo pressione sulle due
linguette di ritenuta ubicate nel vano por-
taoggetti: qui sono reperibili i cavi di ali-
mentazione.
IMPIANTO
PREDISPOSIZIONE
AUTORADIO
(ove previsto)
La vettura, qualora non sia stata richie-
sta con l’autoradio, è dotata sulla plan-
cia portastrumenti di un doppio vano
portaoggetti.
Nel caso si voglia instal-
lare un’autoradio, suc-
cessivamente all’acqui-
sto della vettura, occorre prima
rivolgersi ai Servizi Autorizza-
ti Alfa Romeo, che saranno in
grado di consigliarvi in merito al
fine di salvaguardare la durata
della batteria. L’eccessivo as-
sorbimento a vuoto danneggia
la batteria e può far decadere la
garanzia della batteria stessa.

RADIOTRASMETTITORI E
TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari e-tacs, CB e similari) non possono
essere usati all’interno della vettura, a
meno di utilizzare un’antenna separa-
ta montata esternamente alla vettura
stessa.
L’impiego di tali dispositivi all’interno del-
l’abitacolo (senza antenna esterna) può
causare, oltre a potenziali danni per la
salute dei passeggeri, malfunziona-
menti ai sistemi elettronici di cui la vet-
tura è equipaggiata, compromettendo
la sicurezza della vettura stessa.
Inoltre l’efficienza di trasmissione e di
ricezione da tali apparati può risultare
degradata dall’effetto schermante della
scocca della vettura.
Per quanto riguarda l’impiego dei te-
lefoni cellulari (GSM, GPRS, UMTS) do-
tati di omologazione ufficiale CE, si rac-
comanda di attenersi scrupolosamente
alle istruzioni fornite dal costruttore del
telefono cellulare.

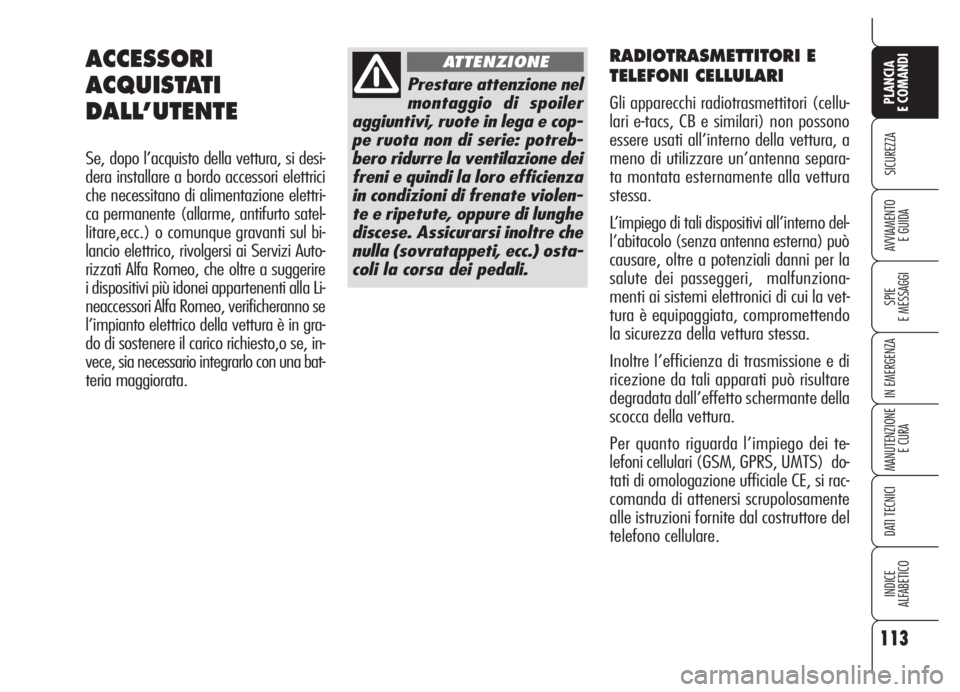

ACCESSORI
ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto della vettura, si desi-
dera installare a bordo accessori elettrici
che necessitano di alimentazione elettri-
ca permanente (allarme, antifurto satel-
litare,ecc.) o comunque gravanti sul bi-
lancio elettrico, rivolgersi ai Servizi Auto-
rizzati Alfa Romeo, che oltre a suggerire
i dispositivi più idonei appartenenti alla Li-
neaccessori Alfa Romeo, verificheranno se
l’impianto elettrico della vettura è in gra-
do di sostenere il carico richiesto,o se, in-
vece, sia necessario integrarlo con una bat-
teria maggiorata.
113
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Prestare attenzione nel
montaggio di spoiler
aggiuntivi, ruote in lega e cop-
pe ruota non di serie: potreb-
bero ridurre la ventilazione dei
freni e quindi la loro efficienza
in condizioni di frenate violen-
te e ripetute, oppure di lunghe
discese. Assicurarsi inoltre che
nulla (sovratappeti, ecc.) osta-
coli la corsa dei pedali.
ATTENZIONE

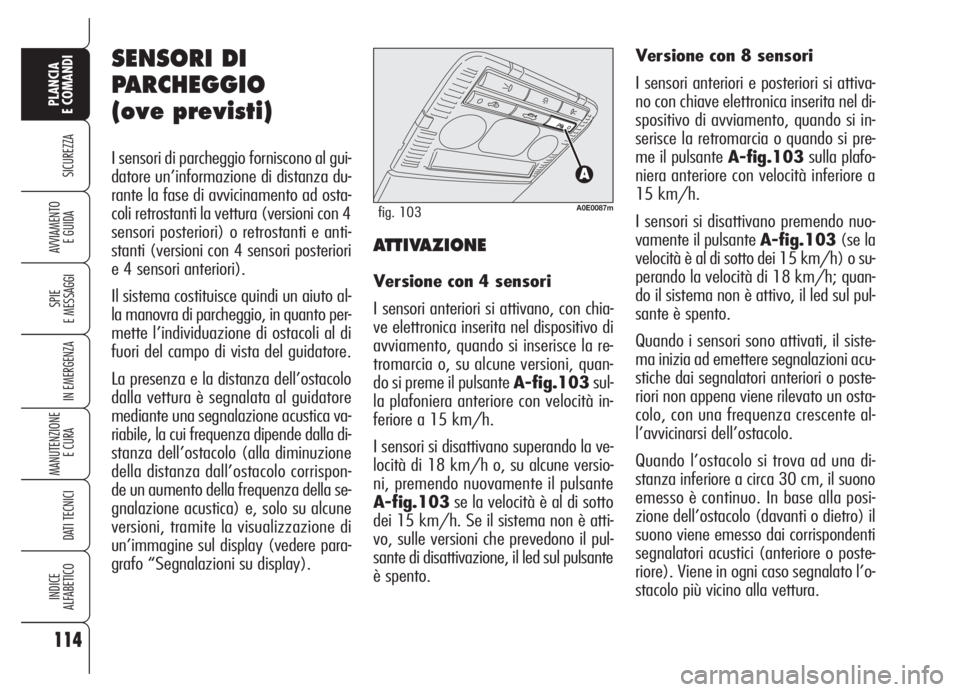

SENSORI DI
PARCHEGGIO
(ove previsti)
I sensori di parcheggio forniscono al gui-
datore un’informazione di distanza du-
rante la fase di avvicinamento ad osta-
coli retrostanti la vettura (versioni con 4
sensori posteriori) o retrostanti e anti-
stanti (versioni con 4 sensori posteriori
e 4 sensori anteriori).
Il sistema costituisce quindi un aiuto al-
la manovra di parcheggio, in quanto per-
mette l’individuazione di ostacoli al di
fuori del campo di vista del guidatore.
La presenza e la distanza dell’ostacolo
dalla vettura è segnalata al guidatore
mediante una segnalazione acustica va-
riabile, la cui frequenza dipende dalla di-
stanza dell’ostacolo (alla diminuzione
della distanza dall’ostacolo corrispon-
de un aumento della frequenza della se-
gnalazione acustica) e, solo su alcune
versioni, tramite la visualizzazione di
un’immagine sul display (vedere para-
grafo “Segnalazioni su display).
114
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0087mfig. 103
ATTIVAZIONE
Versione con 4 sensori
I sensori anteriori si attivano, con chia-
ve elettronica inserita nel dispositivo di
avviamento, quando si inserisce la re-
tromarcia o, su alcune versioni, quan-
do si preme il pulsante A-fig.103sul-
la plafoniera anteriore con velocità in-
feriore a 15 km/h.
I sensori si disattivano superando la ve-
locità di 18 km/h o, su alcune versio-
ni, premendo nuovamente il pulsante
A-fig.103se la velocità è al di sotto
dei 15 km/h. Se il sistema non è atti-
vo, sulle versioni che prevedono il pul-
sante di disattivazione, il led sul pulsante
è spento.Versione con 8 sensori
I sensori anteriori e posteriori si attiva-
no con chiave elettronica inserita nel di-
spositivo di avviamento, quando si in-
serisce la retromarcia o quando si pre-
me il pulsante A-fig.103sulla plafo-
niera anteriore con velocità inferiore a
15 km/h.
I sensori si disattivano premendo nuo-
vamente il pulsante A-fig.103(se la
velocità è al di sotto dei 15 km/h) o su-
perando la velocità di 18 km/h; quan-
do il sistema non è attivo, il led sul pul-
sante è spento.
Quando i sensori sono attivati, il siste-
ma inizia ad emettere segnalazioni acu-
stiche dai segnalatori anteriori o poste-
riori non appena viene rilevato un osta-
colo, con una frequenza crescente al-
l’avvicinarsi dell’ostacolo.
Quando l’ostacolo si trova ad una di-
stanza inferiore a circa 30 cm, il suono
emesso è continuo. In base alla posi-
zione dell’ostacolo (davanti o dietro) il
suono viene emesso dai corrispondenti
segnalatori acustici (anteriore o poste-
riore). Viene in ogni caso segnalato l’o-
stacolo più vicino alla vettura.

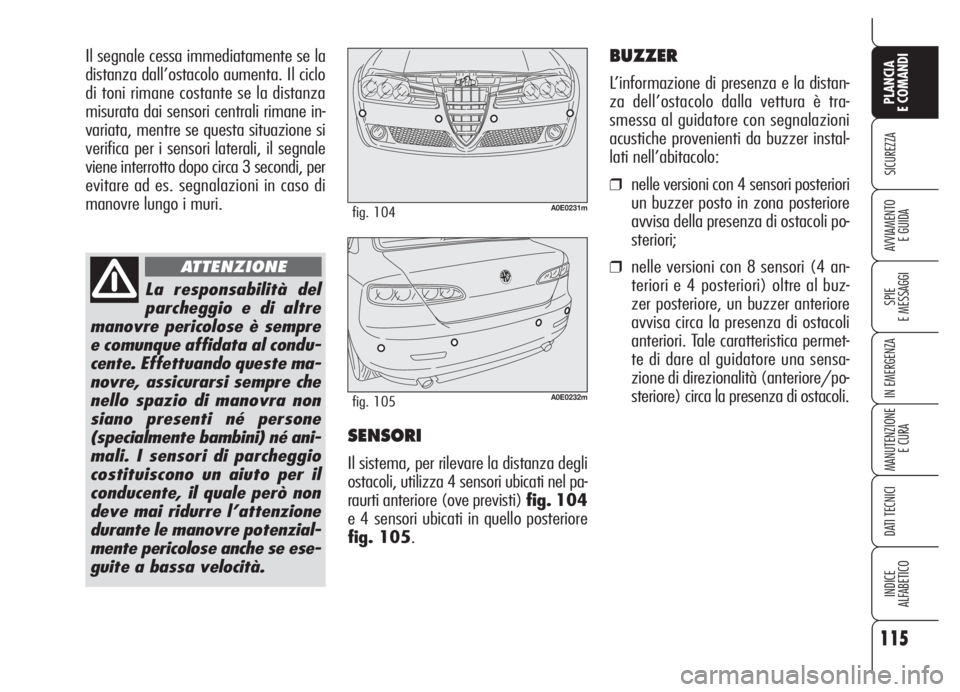

Il segnale cessa immediatamente se la
distanza dall’ostacolo aumenta. Il ciclo
di toni rimane costante se la distanza
misurata dai sensori centrali rimane in-
variata, mentre se questa situazione si
verifica per i sensori laterali, il segnale
viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di
manovre lungo i muri.
115
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SENSORI
Il sistema, per rilevare la distanza degli
ostacoli, utilizza 4 sensori ubicati nel pa-
raurti anteriore (ove previsti) fig. 104
e 4 sensori ubicati in quello posteriore
fig. 105.
La responsabilità del
parcheggio e di altre
manovre pericolose è sempre
e comunque affidata al condu-
cente. Effettuando queste ma-
novre, assicurarsi sempre che
nello spazio di manovra non
siano presenti né persone
(specialmente bambini) né ani-
mali. I sensori di parcheggio
costituiscono un aiuto per il
conducente, il quale però non
deve mai ridurre l’attenzione
durante le manovre potenzial-
mente pericolose anche se ese-
guite a bassa velocità.
ATTENZIONE
A0E0231mfig. 104
A0E0232mfig. 105
BUZZER
L’informazione di presenza e la distan-
za dell’ostacolo dalla vettura è tra-
smessa al guidatore con segnalazioni
acustiche provenienti da buzzer instal-
lati nell’abitacolo:
❒nelle versioni con 4 sensori posteriori
un buzzer posto in zona posteriore
avvisa della presenza di ostacoli po-
steriori;
❒nelle versioni con 8 sensori (4 an-
teriori e 4 posteriori) oltre al buz-
zer posteriore, un buzzer anteriore
avvisa circa la presenza di ostacoli
anteriori. Tale caratteristica permet-
te di dare al guidatore una sensa-
zione di direzionalità (anteriore/po-
steriore) circa la presenza di ostacoli.

116
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

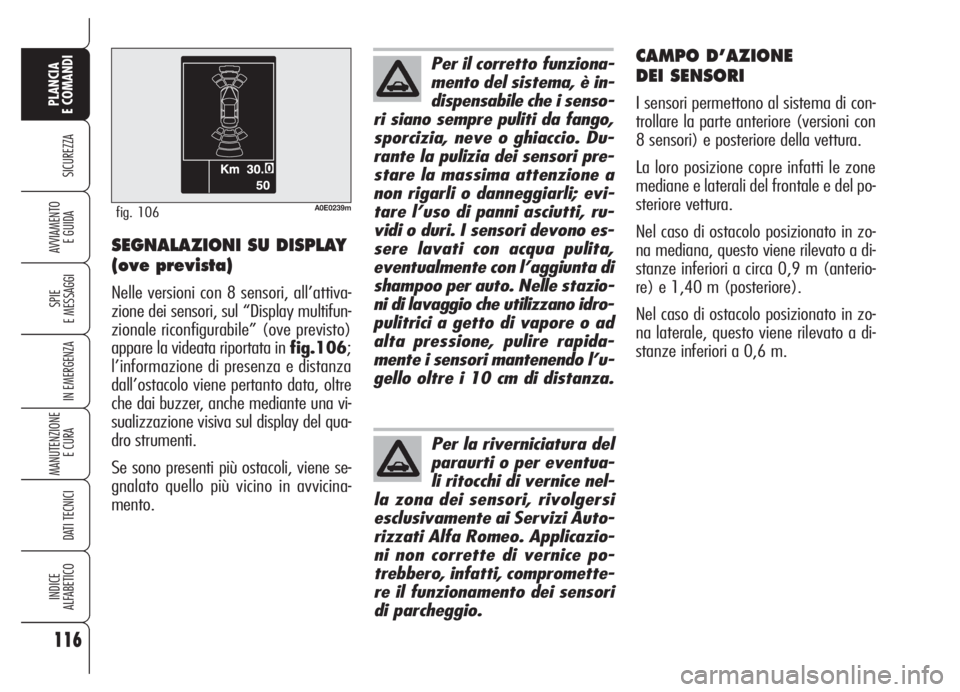

CAMPO D’AZIONE
DEI SENSORI
I sensori permettono al sistema di con-
trollare la parte anteriore (versioni con
8 sensori) e posteriore della vettura.
La loro posizione copre infatti le zone
mediane e laterali del frontale e del po-
steriore vettura.
Nel caso di ostacolo posizionato in zo-
na mediana, questo viene rilevato a di-
stanze inferiori a circa 0,9 m (anterio-
re) e 1,40 m (posteriore).
Nel caso di ostacolo posizionato in zo-
na laterale, questo viene rilevato a di-
stanze inferiori a 0,6 m.
Per il corretto funziona-
mento del sistema, è in-
dispensabile che i senso-
ri siano sempre puliti da fango,
sporcizia, neve o ghiaccio. Du-
rante la pulizia dei sensori pre-
stare la massima attenzione a
non rigarli o danneggiarli; evi-
tare l’uso di panni asciutti, ru-
vidi o duri. I sensori devono es-
sere lavati con acqua pulita,
eventualmente con l’aggiunta di
shampoo per auto. Nelle stazio-
ni di lavaggio che utilizzano idro-
pulitrici a getto di vapore o ad
alta pressione, pulire rapida-
mente i sensori mantenendo l’u-
gello oltre i 10 cm di distanza.
Per la riverniciatura del
paraurti o per eventua-
li ritocchi di vernice nel-
la zona dei sensori, rivolgersi
esclusivamente ai Servizi Auto-
rizzati Alfa Romeo. Applicazio-
ni non corrette di vernice po-
trebbero, infatti, compromette-
re il funzionamento dei sensori
di parcheggio.
SEGNALAZIONI SU DISPLAY
(ove prevista)
Nelle versioni con 8 sensori, all’attiva-
zione dei sensori, sul “Display multifun-
zionale riconfigurabile” (ove previsto)
appare la videata riportata in fig.106;
l’informazione di presenza e distanza
dall’ostacolo viene pertanto data, oltre
che dai buzzer, anche mediante una vi-
sualizzazione visiva sul display del qua-
dro strumenti.
Se sono presenti più ostacoli, viene se-
gnalato quello più vicino in avvicina-
mento.
A0E0239mfig. 106

117
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
In caso di segnalazione d’avaria, dopo
aver fermato la vettura e spento il mo-
tore, provare a pulire i sensori ed assi-
curarsi di non essere in prossimità di
eventuali fonti di emissione di ultrasuo-
ni (ad es. freni pneumatici di autocarri
o martelli pneumatici). Se è stata ri-
mossa la causa dell’anomalia, il siste-
ma riprende la piena funzionalità e la
spia
ted il relativo messaggio di av-
vertimento si spengono.
Se invece la spia rimane accesa rivol-
gersi ai Servizi Autorizzati Alfa Romeo
per la verifica dell’impianto, anche se
il sistema continua a funzionare. Se l’a-
varia rilevata non ne pregiudica il fun-
zionamento, il sistema continua a fun-
zionare e il malfunzionamento viene
memorizzato in modo da essere rileva-
to dai Servizi Autorizzati Alfa Romeo in
una successiva verifica.
AVVERTENZE GENERALI
Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori. Gli oggetti posti a di-
stanza ravvicinata nella parte anteriore
o posteriore della vettura, in alcune cir-
costanze non vengono infatti rilevati dal
sistema e pertanto possono danneggia-
re la vettura od essere danneggiati.
Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporcizia,
neve o ghiaccio depositati sui sensori o
da sistemi ad ultrasuoni (ad es. freni
pneumatici di autocarri o martelli pneu-
matici) presenti nelle vicinanze.
TRAINO DI RIMORCHI
I sensori posteriori si riattivano auto-
maticamente sfilando la spina del cavo
del rimorchio.
SEGNALAZIONI DI AVARIA
La centralina del sistema effettua la ve-
rifica di tutti i componenti del sistema
ogni volta che si inserisce la chiave nel
dispositivo di avviamento. I sensori e i
relativi collegamenti elettrici vengono
poi costantemente controllati durante il
funzionamento del sistema.
L’avaria dei sensori viene segnalata dal-
l’accensione della spia
t(ove previ-
sta) sul quadro strumenti (su alcune ver-
sioni viene visualizzato un messaggio
sul display) (vedere capitolo “Spie e
messaggi”).
Il funzionamento dei
sensori posteriori viene
automaticamente disat-
tivato all’inserimento della spi-
na del cavo elettrico del rimor-
chio nella presa del gancio di
traino della vettura.

118
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
La vettura può essere equipaggiata con
sistema di monitoraggio della pressione
pneumatici T.P.M.S. (Tyre Pressure Mo-
nitoring System).Questo sistema è co-
stituito da un sensore trasmettitore a ra-
diofrequenza montato su ciascuna ruo-
ta, su cerchio all'interno del pneumati-
co, in grado di inviare alla centralina di
controllo le informazioni relative alla
pressione di ogni pneumatico.AVVERTENZE
Le segnalazioni di anomalia relative al
malfunzionamento di uno o più sensori
non vengono memorizzate e pertanto
non saranno visualizzate in seguito ad
uno spegnimento e successivo avvia-
mento del motore. Se le condizioni ano-
male permangono la centralina invierà
al quadro strumenti le relative segnala-
zioni solamente dopo un breve periodo
con vettura in movimento.
La pressione dei pneumatici deve esse-
re verificata con pneumatici freddi; se
per qualsiasi motivo si controlla la pres-
sione con i pneumatici caldi, non ridur-
re la pressione anche se è superiore al
valore previsto, ma ripetere il controllo
quando i pneumatici saranno freddi (ve-
dere paragrafo “Ruote”nel capitolo
“Dati tecnici”).
SISTEMA CONTROLLO PRESSIONE
PNEUMATICI T.P.M.S. (Tyre Pressure
Monitoring System) (ove previsto)
La presenza del siste-
ma T.P.M.S. non esime
il conducente dalla regolare ve-
rifica della pressione dei pneu-
matici e del ruotino (ove pre-
visto).
ATTENZIONE
Il sistema T.P.M.S. non è in grado di se-
gnalare perdite improvvise della pres-
sione dei pneumatici (per esempio lo
scoppio di un pneumatico). In questo ca-
so arrestare la vettura frenando con cau-
tela e senza effettuare sterzate brusche.
Disturbi a radiofrequenza particolar-
mente intensi possono inibire il corret-
to funzionamento del sistema TPMS. Ta-
le condizione è segnalata al conducen-
te dalla visualizzazione di un messag-
gio sul display. Tale segnalazione scom-
parirà automaticamente non appena il
disturbo a radiofrequenza cesserà di per-
turbare il sistema.
