❒si el neumático ha sido inflado a la
presión indicada en el apartado
“Ruedas” del capítulo “Datos Téc-
nicos”, arranque inmediatamente;
❒si al cabo de 5 minutos no logra al-
canzar la presión de por lo menos
1,5 bar, desconecte el compresor de
la válvula y de la toma de corriente;
luego, mueva el coche hacia adelante
por 10 metros aproximadamente pa-
ra distribuir el líquido sellador en el
interior del neumático y luego, repi-
ta la operación de inflado;
❒si tampoco así, logra alcanzar la pre-
sión de por lo menos 1,8 bar, 5 mi-
nutos después de encender el com-
presor, no continúe la marcha ya que
el neumático está demasiado daña-
do y el kit de reparación no puede
garantizar la presión justa; acuda a
los Servicios Autorizados Alfa Romeo;
189
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

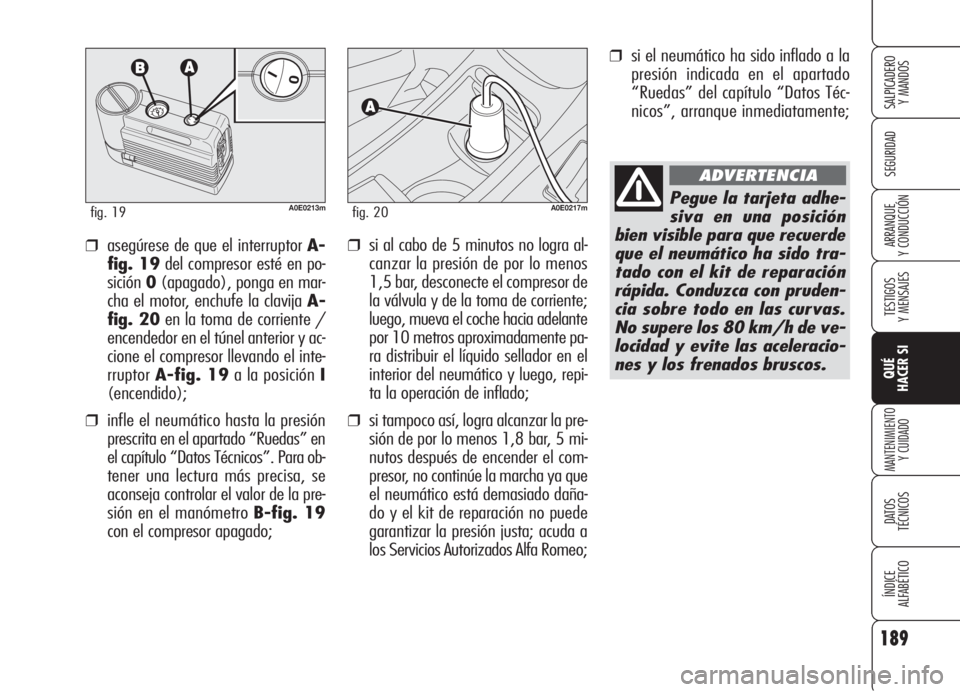

Y CONDUCCIÓN❒asegúrese de que el interruptor A-
fig. 19del compresor esté en po-
sición0(apagado), ponga en mar-
cha el motor, enchufe la clavija A-
fig. 20en la toma de corriente /
encendedor en el túnel anterior y ac-
cione el compresor llevando el inte-
rruptor A-fig. 19a la posición I
(encendido);
❒infle el neumático hasta la presión
prescrita en el apartado “Ruedas” en
el capítulo “Datos Técnicos”. Para ob-
tener una lectura más precisa, se
aconseja controlar el valor de la pre-
sión en el manómetro B-fig. 19
con el compresor apagado;
A0E0213mfig. 19A0E0217mfig. 20Pegue la tarjeta adhe-
siva en una posición
bien visible para que recuerde
que el neumático ha sido tra-
tado con el kit de reparación
rápida. Conduzca con pruden-
cia sobre todo en las curvas.
No supere los 80 km/h de ve-
locidad y evite las aceleracio-
nes y los frenados bruscos.
ADVERTENCIA

190
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Es absolutamente nece-
sario comunicar a las
personas que podrían utilizar
el coche que el neumático ha si-
do reparado con el kit de re-
paración rápida. Entregue el
opúsculo al personal que repa-
rará el neumático tratado con
el kit de reparación rápida.
ADVERTENCIA
A0E0215mfig. 21
A0E0216mfig. 22

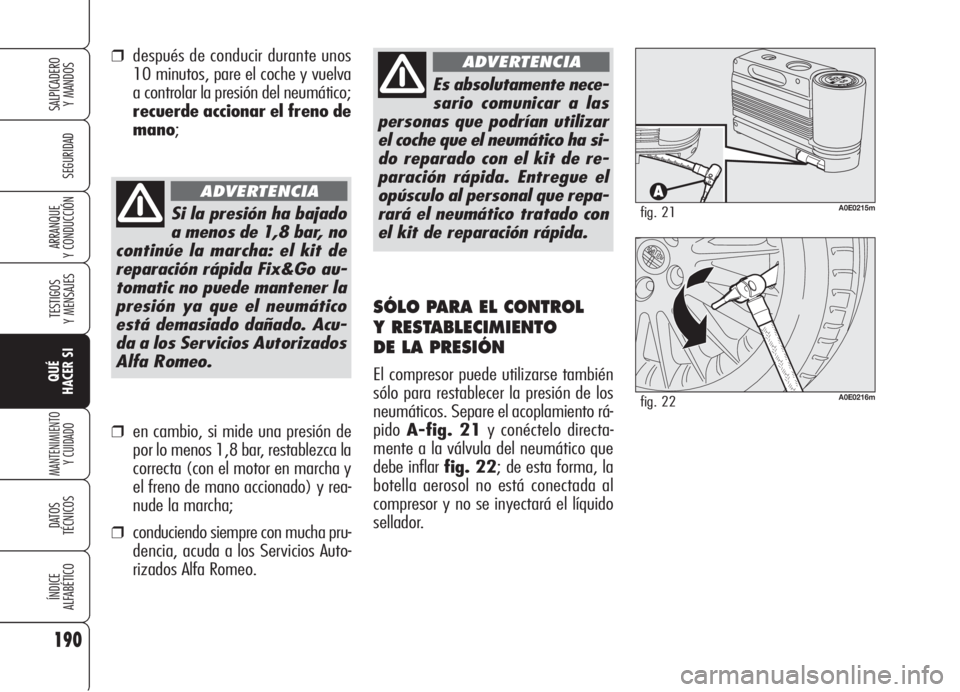

SÓLO PARA EL CONTROL
Y RESTABLECIMIENTO
DE LA PRESIÓN
El compresor puede utilizarse también
sólo para restablecer la presión de los
neumáticos. Separe el acoplamiento rá-
pidoA-fig. 21y conéctelo directa-
mente a la válvula del neumático que
debe inflar fig. 22; de esta forma, la
botella aerosol no está conectada al
compresor y no se inyectará el líquido
sellador.
Si la presión ha bajado
a menos de 1,8 bar, no
continúe la marcha: el kit de
reparación rápida Fix&Go au-
tomatic no puede mantener la
presión ya que el neumático
está demasiado dañado. Acu-
da a los Servicios Autorizados
Alfa Romeo.
ADVERTENCIA
❒después de conducir durante unos
10 minutos, pare el coche y vuelva
a controlar la presión del neumático;
recuerde accionar el freno de
mano;
❒en cambio, si mide una presión de
por lo menos 1,8 bar, restablezca la
correcta (con el motor en marcha y
el freno de mano accionado) y rea-
nude la marcha;
❒conduciendo siempre con mucha pru-
dencia, acuda a los Servicios Auto-
rizados Alfa Romeo.

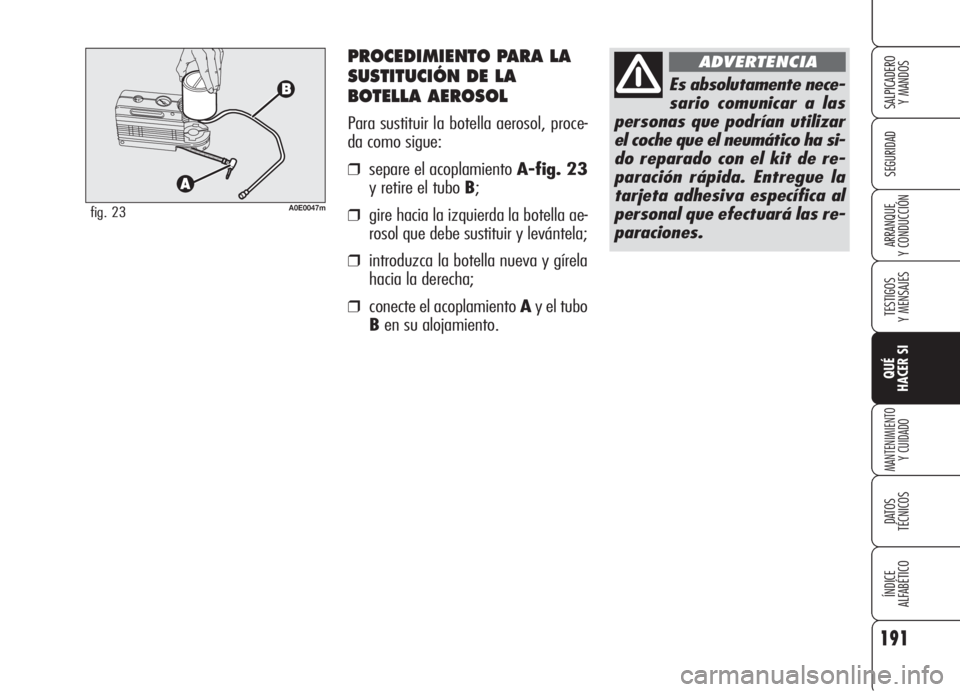

PROCEDIMIENTO PARA LA
SUSTITUCIÓN DE LA
BOTELLA AEROSOL
Para sustituir la botella aerosol, proce-
da como sigue:
❒separe el acoplamiento A-fig. 23
y retire el tubo B;
❒gire hacia la izquierda la botella ae-
rosol que debe sustituir y levántela;
❒introduzca la botella nueva y gírela
hacia la derecha;
❒conecte el acoplamiento Ay el tubo
Ben su alojamiento.
191
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0047mfig. 23
Es absolutamente nece-
sario comunicar a las
personas que podrían utilizar
el coche que el neumático ha si-
do reparado con el kit de re-
paración rápida. Entregue la
tarjeta adhesiva específica al
personal que efectuará las re-
paraciones.
ADVERTENCIA

192
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

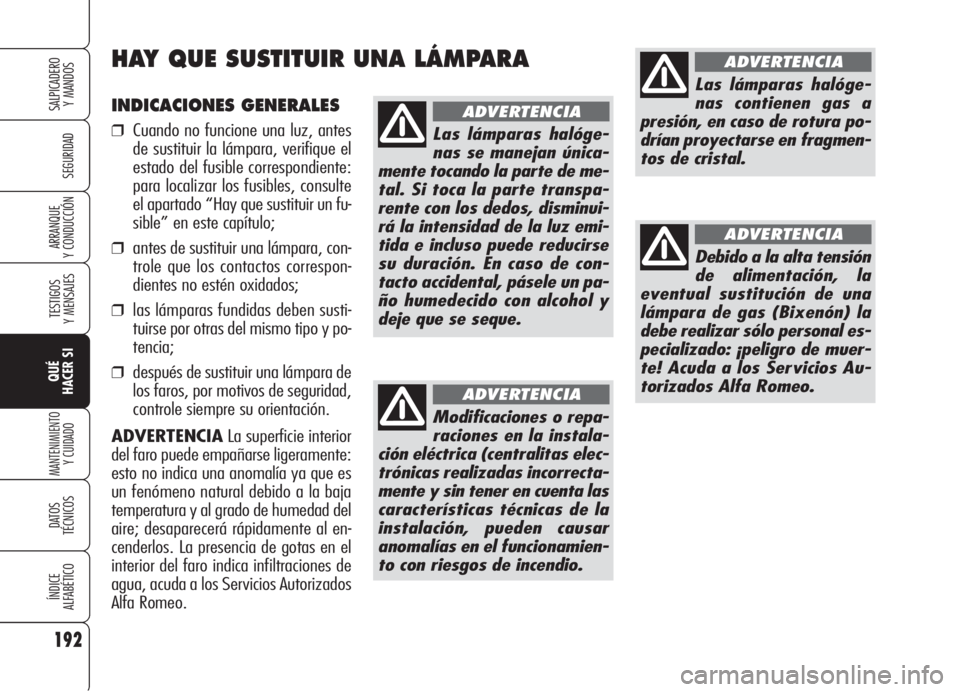

INDICACIONES GENERALES
❒Cuando no funcione una luz, antes
de sustituir la lámpara, verifique el
estado del fusible correspondiente:
para localizar los fusibles, consulte
el apartado “Hay que sustituir un fu-
sible” en este capítulo;
❒antes de sustituir una lámpara, con-
trole que los contactos correspon-
dientes no estén oxidados;
❒las lámparas fundidas deben susti-
tuirse por otras del mismo tipo y po-
tencia;
❒después de sustituir una lámpara de
los faros, por motivos de seguridad,
controle siempre su orientación.
ADVERTENCIALa superficie interior
del faro puede empañarse ligeramente:
esto no indica una anomalía ya que es
un fenómeno natural debido a la baja
temperatura y al grado de humedad del
aire; desaparecerá rápidamente al en-
cenderlos. La presencia de gotas en el
interior del faro indica infiltraciones de
agua, acuda a los Servicios Autorizados
Alfa Romeo.
HAY QUE SUSTITUIR UNA LÁMPARA
Modificaciones o repa-
raciones en la instala-
ción eléctrica (centralitas elec-
trónicas realizadas incorrecta-
mente y sin tener en cuenta las
características técnicas de la
instalación, pueden causar
anomalías en el funcionamien-
to con riesgos de incendio.
ADVERTENCIA
Debido a la alta tensión
de alimentación, la
eventual sustitución de una
lámpara de gas (Bixenón) la
debe realizar sólo personal es-
pecializado: ¡peligro de muer-
te! Acuda a los Servicios Au-
torizados Alfa Romeo.
ADVERTENCIA
Las lámparas halóge-
nas contienen gas a
presión, en caso de rotura po-
drían proyectarse en fragmen-
tos de cristal.
ADVERTENCIA
Las lámparas halóge-
nas se manejan única-
mente tocando la parte de me-
tal. Si toca la parte transpa-
rente con los dedos, disminui-
rá la intensidad de la luz emi-
tida e incluso puede reducirse
su duración. En caso de con-
tacto accidental, pásele un pa-
ño humedecido con alcohol y
deje que se seque.
ADVERTENCIA

193
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNB Lámparas de bayoneta:pa-
ra quitarlas de su portalámparas,
presione la bombilla, gírela hacia
la izquierda y sáquela.
C Lámparas cilíndricas:para qui-
tarlas, desconéctelas.D-E Lámparas halógenas: para
quitarlas, suelte el gancho de su
alojamiento.

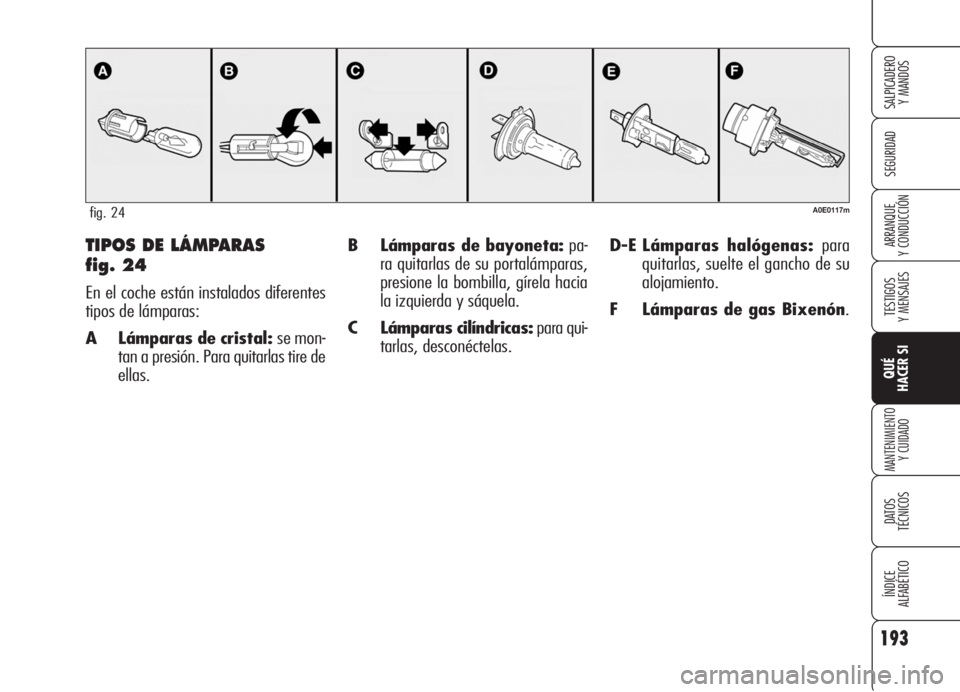

F Lámparas de gas Bixenón.TIPOS DE LÁMPARAS
fig. 24
En el coche están instalados diferentes
tipos de lámparas:
A Lámparas de cristal: se mon-
tan a presión. Para quitarlas tire de
ellas.
A0E0117mfig. 24

194
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

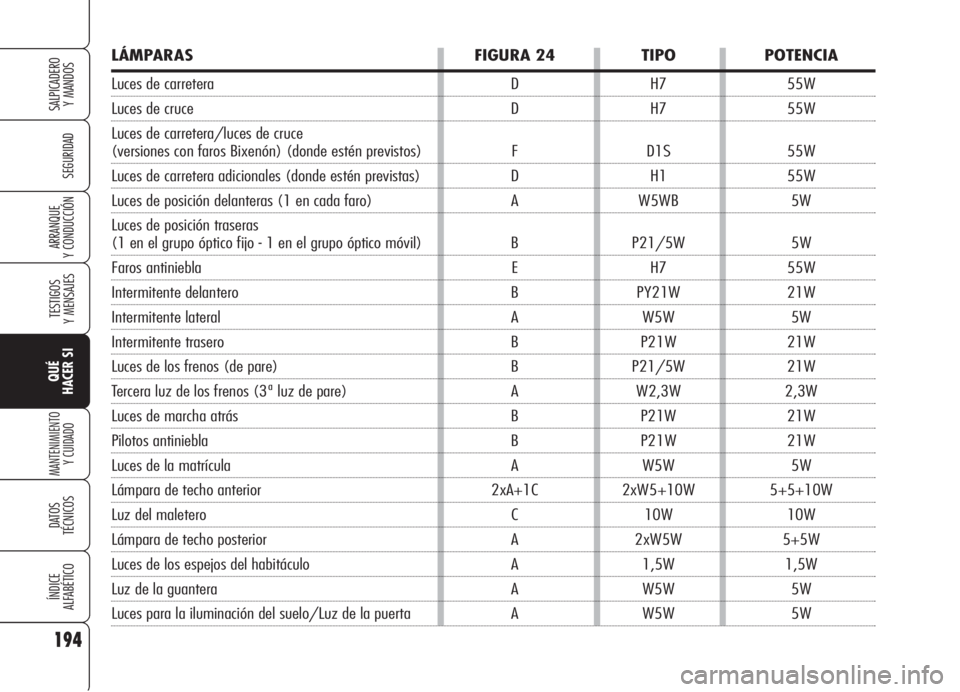

LÁMPARAS FIGURA 24 TIPO POTENCIA
Luces de carretera D H7 55W
Luces de cruce D H7 55W
Luces de carretera/luces de cruce
(versiones con faros Bixenón) (donde estén previstos) F D1S 55W
Luces de carretera adicionales (donde estén previstas) D H1 55W
Luces de posición delanteras (1 en cada faro) A W5WB 5W
Luces de posición traseras
(1 en el grupo óptico fijo - 1 en el grupo óptico móvil) B P21/5W 5W
Faros antiniebla E H7 55W
Intermitente delantero B PY21W 21W
Intermitente lateral A W5W 5W
Intermitente trasero B P21W 21W
Luces de los frenos (de pare) B P21/5W 21W
Tercera luz de los frenos (3ª luz de pare) A W2,3W 2,3W
Luces de marcha atrás B P21W 21W
Pilotos antiniebla B P21W 21W
Luces de la matrícula A W5W 5W
Lámpara de techo anterior 2xA+1C 2xW5+10W 5+5+10W
Luz del maletero C 10W 10W
Lámpara de techo posterior A 2xW5W 5+5W
Luces de los espejos del habitáculo A 1,5W 1,5W
Luz de la guantera A W5W 5W
Luces para la iluminación del suelo/Luz de la puerta A W5W 5W

195
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Luces de carretera
(lámparas halógenas)
Para sustituir la lámpara, proceda como
sigue:
❒gire hacia la izquierda la tapa A-fig.
25;
❒desenchufe el conector eléctrico A-
fig. 25;
❒suelte el gancho de la lámpara B;

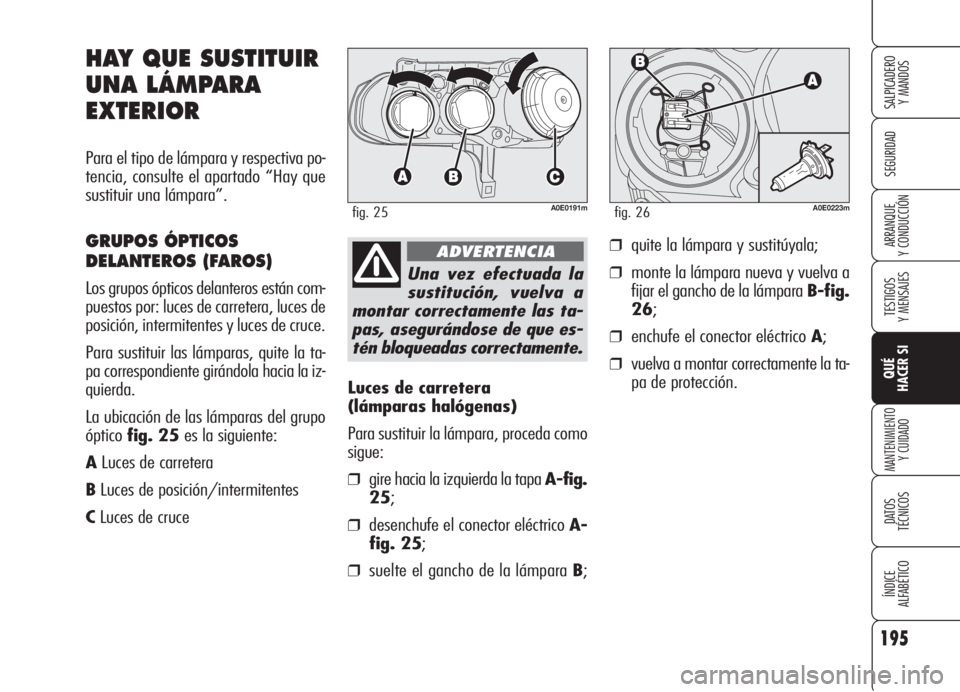

HAY QUE SUSTITUIR
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y respectiva po-
tencia, consulte el apartado “Hay que
sustituir una lámpara”.
GRUPOS ÓPTICOS
DELANTEROS (FAROS)
Los grupos ópticos delanteros están com-
puestos por: luces de carretera, luces de
posición, intermitentes y luces de cruce.
Para sustituir las lámparas, quite la ta-
pa correspondiente girándola hacia la iz-
quierda.
La ubicación de las lámparas del grupo
ópticofig. 25es la siguiente:
ALuces de carretera
BLuces de posición/intermitentes
CLuces de cruce
A0E0191mfig. 25
Una vez efectuada la
sustitución, vuelva a
montar correctamente las ta-
pas, asegurándose de que es-
tén bloqueadas correctamente.
ADVERTENCIA
A0E0223mfig. 26
❒quite la lámpara y sustitúyala;
❒monte la lámpara nueva y vuelva a
fijar el gancho de la lámpara B-fig.
26;
❒enchufe el conector eléctrico A;
❒vuelva a montar correctamente la ta-
pa de protección.

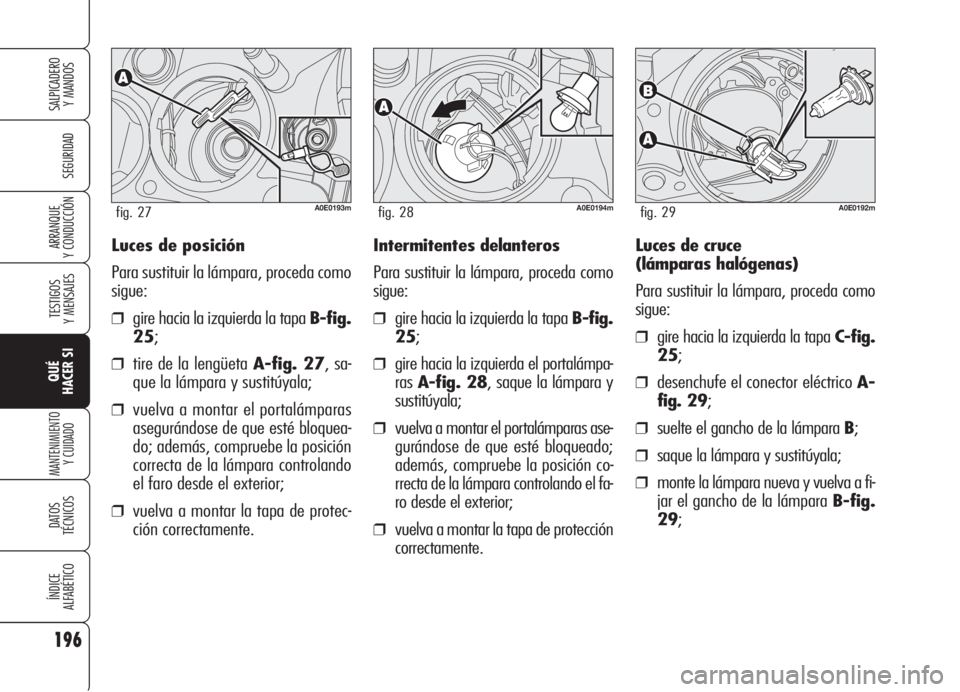

Luces de posición
Para sustituir la lámpara, proceda como
sigue:
❒gire hacia la izquierda la tapa B-fig.
25;
❒tire de la lengüeta A-fig. 27, sa-
que la lámpara y sustitúyala;
❒vuelva a montar el portalámparas
asegurándose de que esté bloquea-
do; además, compruebe la posición
correcta de la lámpara controlando
el faro desde el exterior;
❒vuelva a montar la tapa de protec-
ción correctamente.
196
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0193mfig. 27A0E0194mfig. 28A0E0192mfig. 29
Intermitentes delanteros
Para sustituir la lámpara, proceda como
sigue:
❒gire hacia la izquierda la tapa B-fig.
25;
❒gire hacia la izquierda el portalámpa-
rasA-fig. 28, saque la lámpara y
sustitúyala;
❒vuelva a montar el portalámparas ase-
gurándose de que esté bloqueado;
además, compruebe la posición co-
rrecta de la lámpara controlando el fa-
ro desde el exterior;
❒vuelva a montar la tapa de protección
correctamente.Luces de cruce
(lámparas halógenas)
Para sustituir la lámpara, proceda como
sigue:
❒gire hacia la izquierda la tapa C-fig.
25;
❒desenchufe el conector eléctrico A-
fig. 29;
❒suelte el gancho de la lámpara B;
❒saque la lámpara y sustitúyala;
❒monte la lámpara nueva y vuelva a fi-
jar el gancho de la lámpara B-fig.
29;

197
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

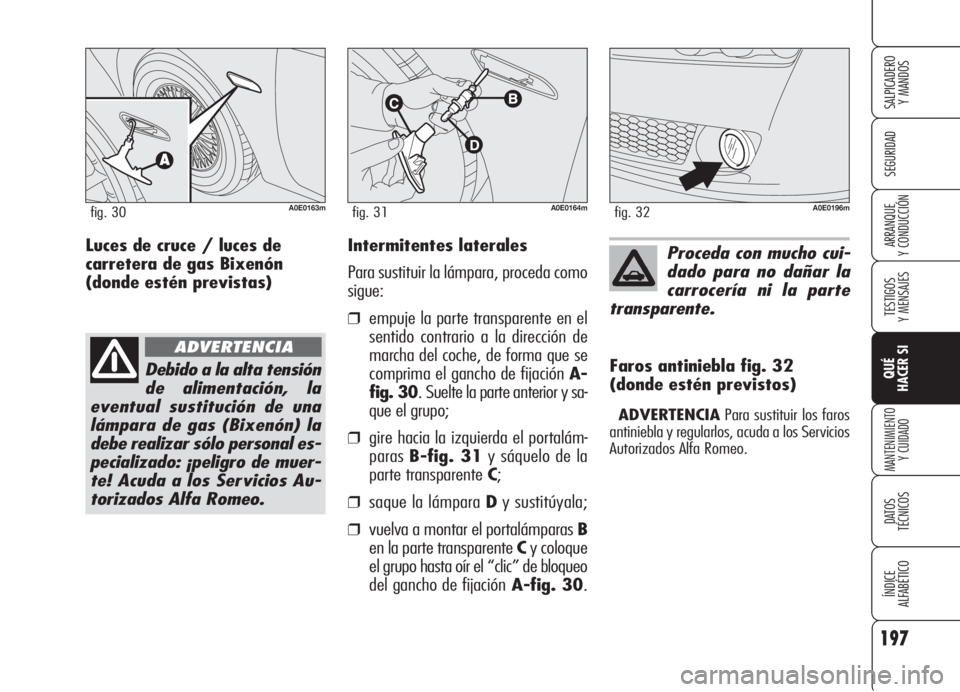

Y CONDUCCIÓNIntermitentes laterales
Para sustituir la lámpara, proceda como
sigue:
❒empuje la parte transparente en el
sentido contrario a la dirección de
marcha del coche, de forma que se
comprima el gancho de fijación A-
fig. 30. Suelte la parte anterior y sa-
que el grupo;
❒gire hacia la izquierda el portalám-
parasB-fig. 31y sáquelo de la
parte transparente C;
❒saque la lámpara Dy sustitúyala;
❒vuelva a montar el portalámparas B
en la parte transparente Cy coloque
el grupo hasta oír el “clic” de bloqueo
del gancho de fijaciónA-fig. 30.Faros antiniebla fig. 32
(donde estén previstos)
ADVERTENCIAPara sustituir los faros
antiniebla y regularlos, acuda a los Servicios
Autorizados Alfa Romeo.
A0E0163mfig. 30A0E0164mfig. 31
Proceda con mucho cui-
dado para no dañar la
carrocería ni la parte
transparente.
A0E0196mfig. 32
Debido a la alta tensión
de alimentación, la
eventual sustitución de una
lámpara de gas (Bixenón) la
debe realizar sólo personal es-
pecializado: ¡peligro de muer-
te! Acuda a los Servicios Au-
torizados Alfa Romeo.
ADVERTENCIA
Luces de cruce / luces de
carretera de gas Bixenón
(donde estén previstas)

Luces de marcha atrás/
pilotos antiniebla

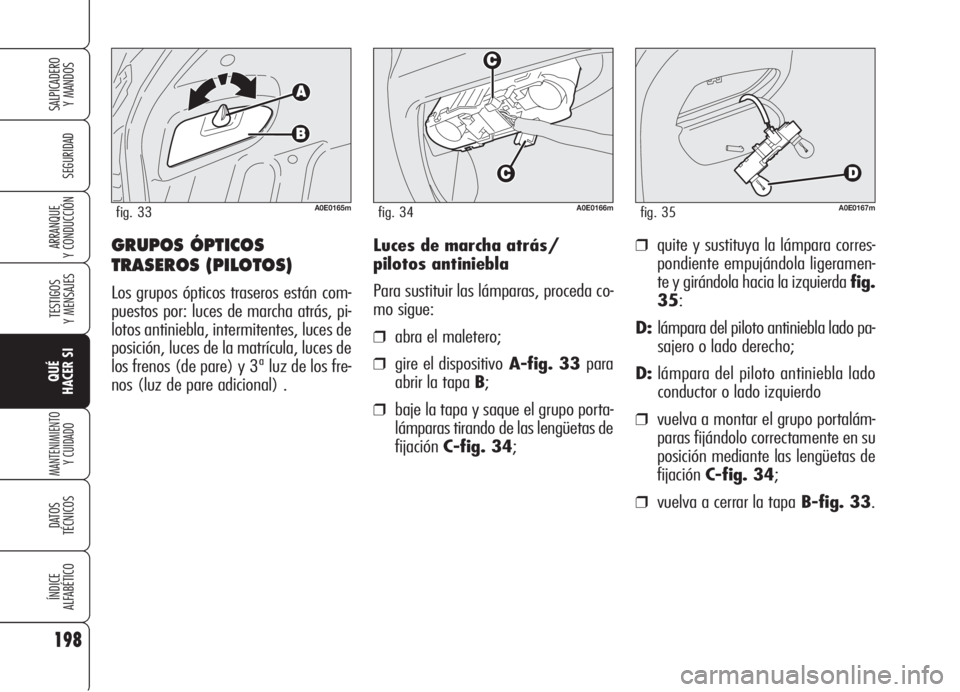

Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒gire el dispositivoA-fig. 33 para
abrir la tapa B;
❒baje la tapa y saque el grupo porta-
lámparas tirando de las lengüetas de
fijaciónC-fig. 34;
❒quite y sustituya la lámpara corres-
pondiente empujándola ligeramen-
te y girándola hacia la izquierda fig.
35:
D:lámpara del piloto antiniebla lado pa-
sajero o lado derecho;
D:lámpara del piloto antiniebla lado
conductor o lado izquierdo
❒vuelva a montar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónC-fig. 34;
❒vuelva a cerrar la tapaB-fig. 33.
GRUPOS ÓPTICOS
TRASEROS (PILOTOS)
Los grupos ópticos traseros están com-
puestos por: luces de marcha atrás, pi-
lotos antiniebla, intermitentes, luces de
posición, luces de la matrícula, luces de
los frenos (de pare) y 3ª luz de los fre-
nos (luz de pare adicional) .
198
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0165mfig. 33A0E0166mfig. 34A0E0167mfig. 35
