Alfa Romeo 159 2005 Manual de Empleo y Cuidado (in Spanish)

199
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNIntermitentes/
Luces de posición/
Luces de los frenos (de pare)
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒afloje el tornillo A-fig. 37y quite
la tapa de protección B;
❒saque el grupo portalámpara C-fig.
38tirando de las lengüetas de fija-
ciónD.
A0E0170mfig. 37
Luces de posición en la puerta
del maletero
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒gire el dispositivoA-fig. 33 para
abrir la tapa B;
❒baje la tapa y saque el grupo porta-
lámparas tirando de las lengüetas de
fijaciónC-fig. 34;
A0E0229mfig. 36
❒quite y sustituya la lámpara corres-
pondiente empujándola ligeramen-
te y girándola hacia la izquierdafig.
36:
D: lámpara de las luces de posición iz-
quierda/derecha
❒vuelva a montar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónC-fig. 34;
❒vuelva a cerrar la tapaB-fig. 33.
A0E0040mfig. 38

Tercera luz de los frenos
(3ª luz de pare)
Para sustituir las lámparas acuda a los
Servicios Autorizados Alfa Romeo. ❒quite y sustituya la lámpara corres-
pondiente empujándola ligeramen-
te y girándola hacia la izquierda fig.
39:
E:lámpara de las luces de posición /
luces de los frenos (de pare);
F:lámpara de los intermitentes.
❒vuelva a montar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónD-fig. 38;
❒vuelva a montar la tapa de protec-
ciónB-fig. 37y apriete el tornillo
A.Luces de la matrícula
Para sustituir las lámparas, proceda co-
mo sigue:
❒con un destornillador de punta pla-
na y cubierto con un paño suave, in-
tervenga en el dispositivo A-fig.
40para sacar el grupo B;
❒saque el portalámparasC-fig. 41gi-
rándolo ligeramente y sustituya la lám-
paraDmontada a presión.
200
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0041mfig. 39A0E0168mfig. 40A0E0169mfig. 41

201
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

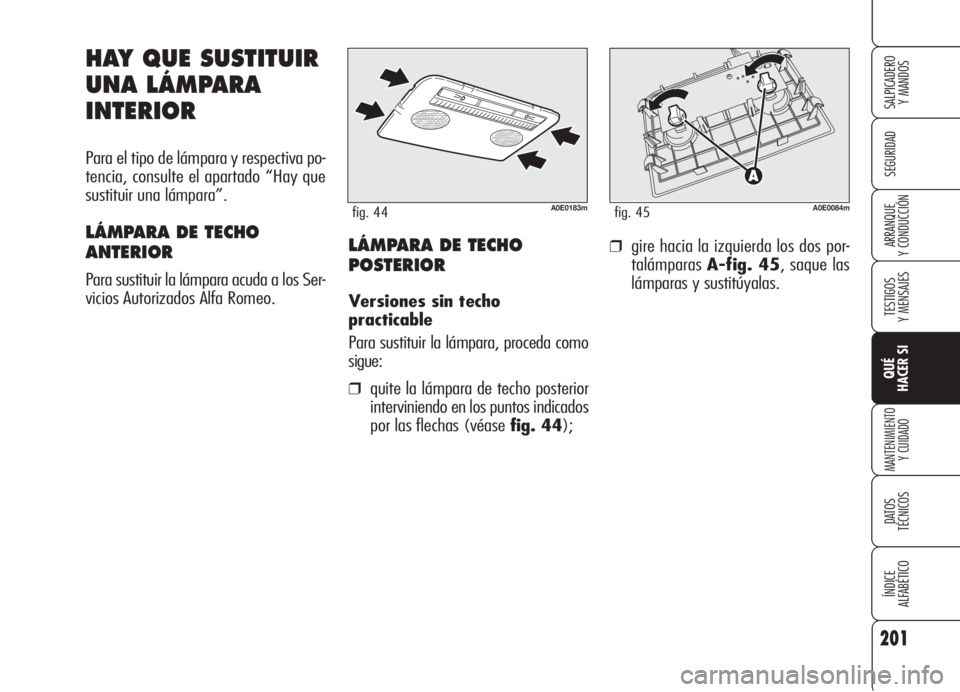

HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y respectiva po-
tencia, consulte el apartado “Hay que
sustituir una lámpara”.
LÁMPARA DE TECHO
ANTERIOR
Para sustituir la lámpara acuda a los Ser-
vicios Autorizados Alfa Romeo.
❒gire hacia la izquierda los dos por-
talámparasA-fig. 45, saque las
lámparas y sustitúyalas.LÁMPARA DE TECHO
POSTERIOR
Versiones sin techo
practicable
Para sustituir la lámpara, proceda como
sigue:
❒quite la lámpara de techo posterior
interviniendo en los puntos indicados
por las flechas (véase fig. 44);
A0E0183mfig. 44A0E0084mfig. 45

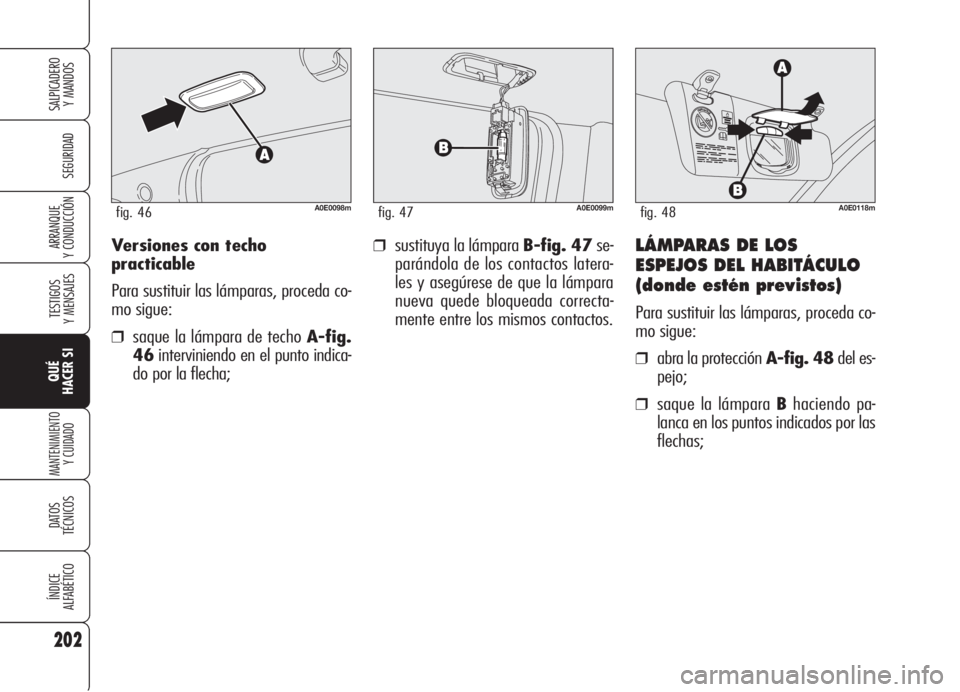

Versiones con techo
practicable
Para sustituir las lámparas, proceda co-
mo sigue:
❒saque la lámpara de techo A-fig.
46interviniendo en el punto indica-
do por la flecha;
❒sustituya la lámpara B-fig. 47se-
parándola de los contactos latera-
les y asegúrese de que la lámpara
nueva quede bloqueada correcta-
mente entre los mismos contactos.
202
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0098mfig. 46A0E0099mfig. 47
LÁMPARAS DE LOS
ESPEJOS DEL HABITÁCULO
(donde estén previstos)
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra la protección A-fig. 48del es-
pejo;
❒saque la lámpara Bhaciendo pa-
lanca en los puntos indicados por las
flechas;
A0E0118mfig. 48

203
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN❒cierre la protección B-fig. 51de la
parte transparenteA-fig. 50;
❒vuelva a montar la parte transpa-
rente introduciéndola correctamente
primero por un lado y luego, presio-
nando por el otro hasta oír el “clic”
de bloqueo.

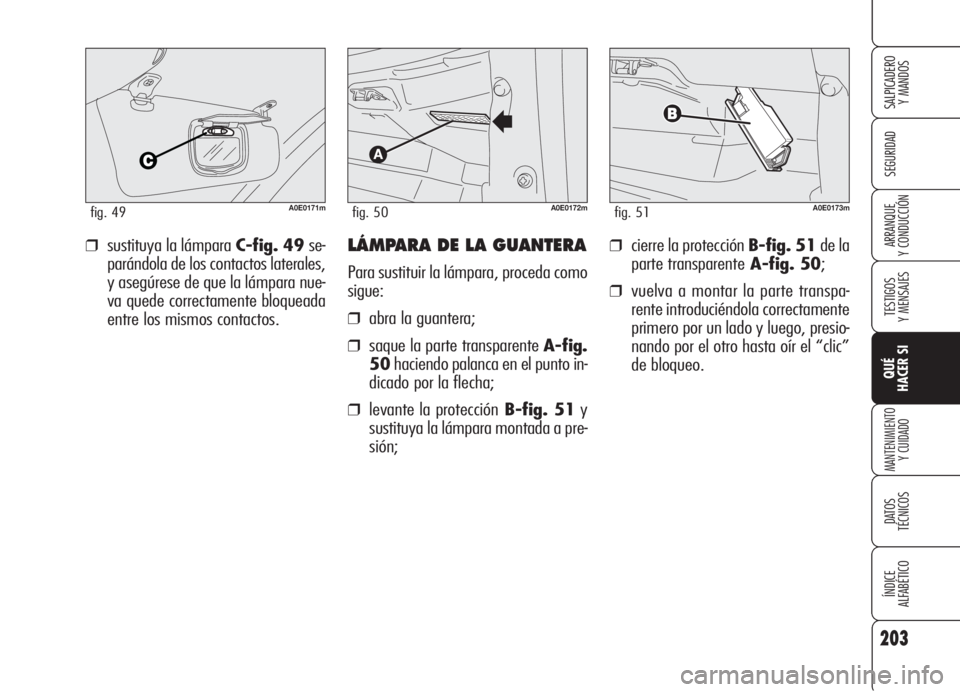

LÁMPARA DE LA GUANTERA
Para sustituir la lámpara, proceda como
sigue:
❒abra la guantera;
❒saque la parte transparente A-fig.
50haciendo palanca en el punto in-
dicado por la flecha;
❒levante la protecciónB-fig. 51y
sustituya la lámpara montada a pre-
sión;
A0E0172mfig. 50A0E0173mfig. 51
❒sustituya la lámpara C-fig. 49se-
parándola de los contactos laterales,
y asegúrese de que la lámpara nue-
va quede correctamente bloqueada
entre los mismos contactos.
A0E0171mfig. 49

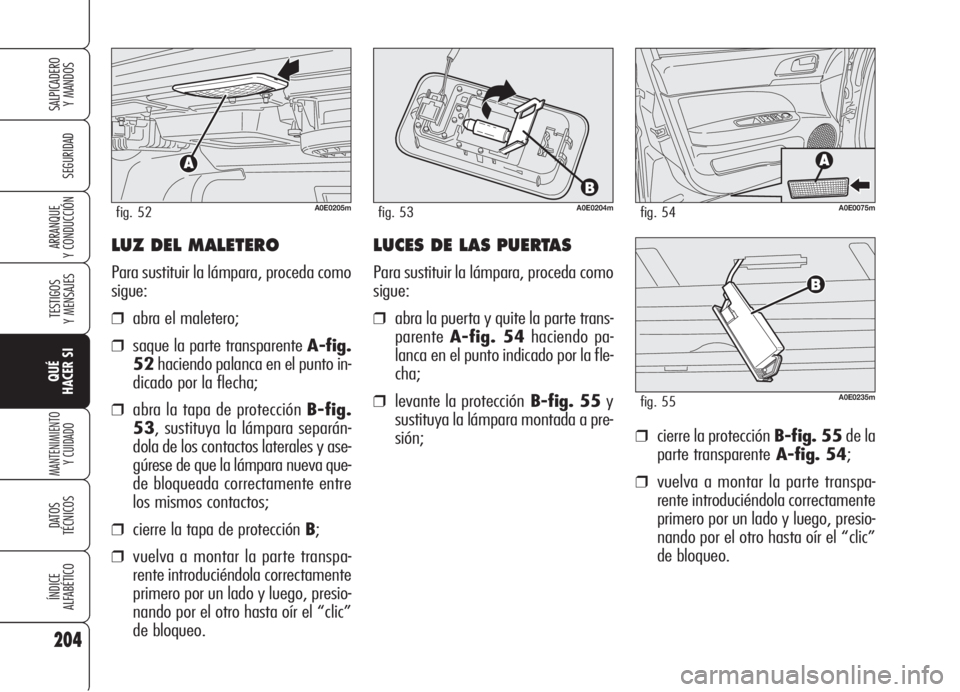

LUZ DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la parte transparente A-fig.
52haciendo palanca en el punto in-
dicado por la flecha;
❒abra la tapa de protección B-fig.
53, sustituya la lámpara separán-
dola de los contactos laterales y ase-
gúrese de que la lámpara nueva que-
de bloqueada correctamente entre
los mismos contactos;
❒cierre la tapa de protección B;
❒vuelva a montar la parte transpa-
rente introduciéndola correctamente
primero por un lado y luego, presio-
nando por el otro hasta oír el “clic”
de bloqueo.
❒cierre la protección B-fig. 55de la
parte transparenteA-fig. 54;
❒vuelva a montar la parte transpa-
rente introduciéndola correctamente
primero por un lado y luego, presio-
nando por el otro hasta oír el “clic”
de bloqueo.
204
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0205mfig. 52A0E0075mfig. 54A0E0204mfig. 53
LUCES DE LAS PUERTAS
Para sustituir la lámpara, proceda como
sigue:
❒abra la puerta y quite la parte trans-
parenteA-fig. 54haciendo pa-
lanca en el punto indicado por la fle-
cha;
❒levante la protecciónB-fig. 55y
sustituya la lámpara montada a pre-
sión;A0E0235mfig. 55

205
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

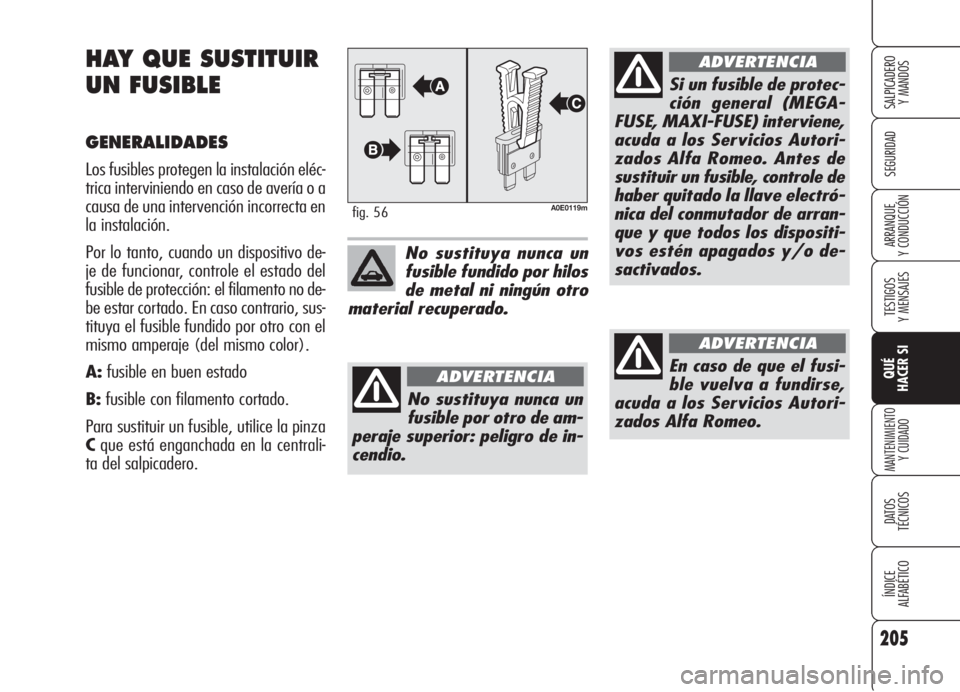

HAY QUE SUSTITUIR
UN FUSIBLE
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o a
causa de una intervención incorrecta en
la instalación.
Por lo tanto, cuando un dispositivo de-
je de funcionar, controle el estado del
fusible de protección: el filamento no de-
be estar cortado. En caso contrario, sus-
tituya el fusible fundido por otro con el
mismo amperaje (del mismo color).
A:fusible en buen estado
B:fusible con filamento cortado.
Para sustituir un fusible, utilice la pinza
Cque está enganchada en la centrali-
ta del salpicadero.
A0E0119mfig. 56
No sustituya nunca un
fusible fundido por hilos
de metal ni ningún otro
material recuperado.
No sustituya nunca un
fusible por otro de am-
peraje superior: peligro de in-
cendio.
ADVERTENCIA
Si un fusible de protec-
ción general (MEGA-
FUSE, MAXI-FUSE) interviene,
acuda a los Servicios Autori-
zados Alfa Romeo. Antes de
sustituir un fusible, controle de
haber quitado la llave electró-
nica del conmutador de arran-
que y que todos los dispositi-
vos estén apagados y/o de-
sactivados.
ADVERTENCIA
En caso de que el fusi-
ble vuelva a fundirse,
acuda a los Servicios Autori-
zados Alfa Romeo.
ADVERTENCIA

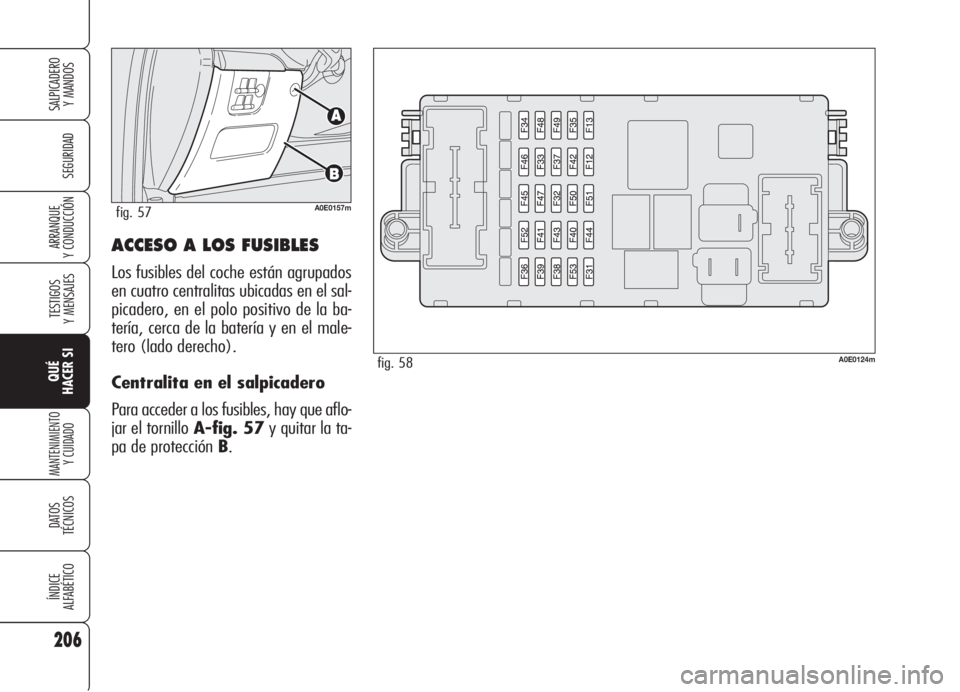

ACCESO A LOS FUSIBLES
Los fusibles del coche están agrupados
en cuatro centralitas ubicadas en el sal-
picadero, en el polo positivo de la ba-
tería, cerca de la batería y en el male-
tero (lado derecho).
Centralita en el salpicadero
Para acceder a los fusibles, hay que aflo-
jar el tornillo A-fig. 57y quitar la ta-
pa de protección B.
206
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0157mfig. 57
A0E0124mfig. 58

207
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

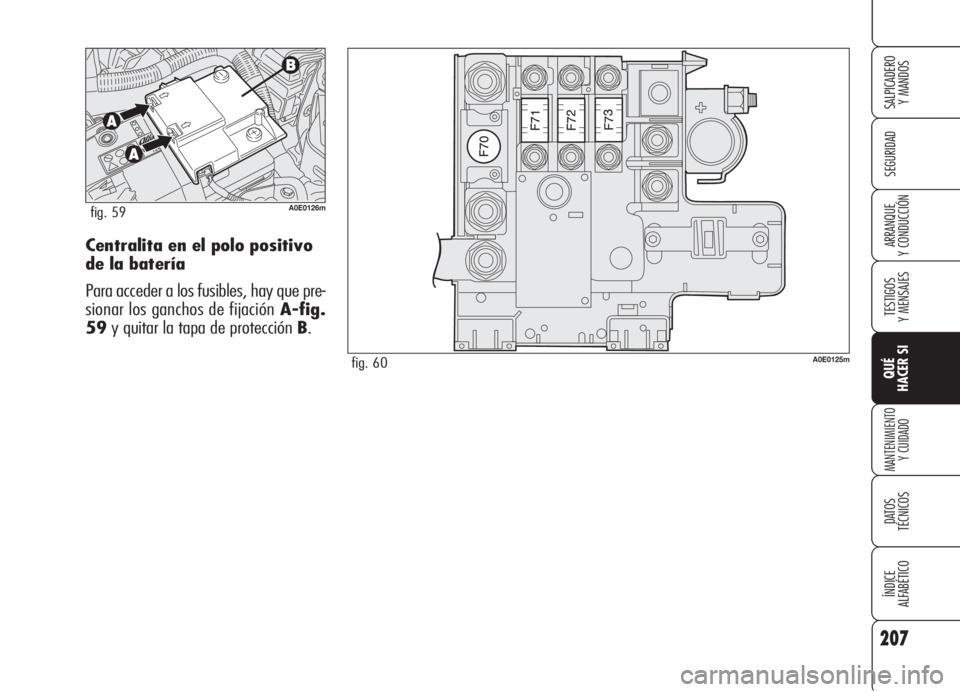

Y CONDUCCIÓNCentralita en el polo positivo
de la batería
Para acceder a los fusibles, hay que pre-
sionar los ganchos de fijación A-fig.
59y quitar la tapa de protección B.
A0E0126mfig. 59
A0E0125mfig. 60

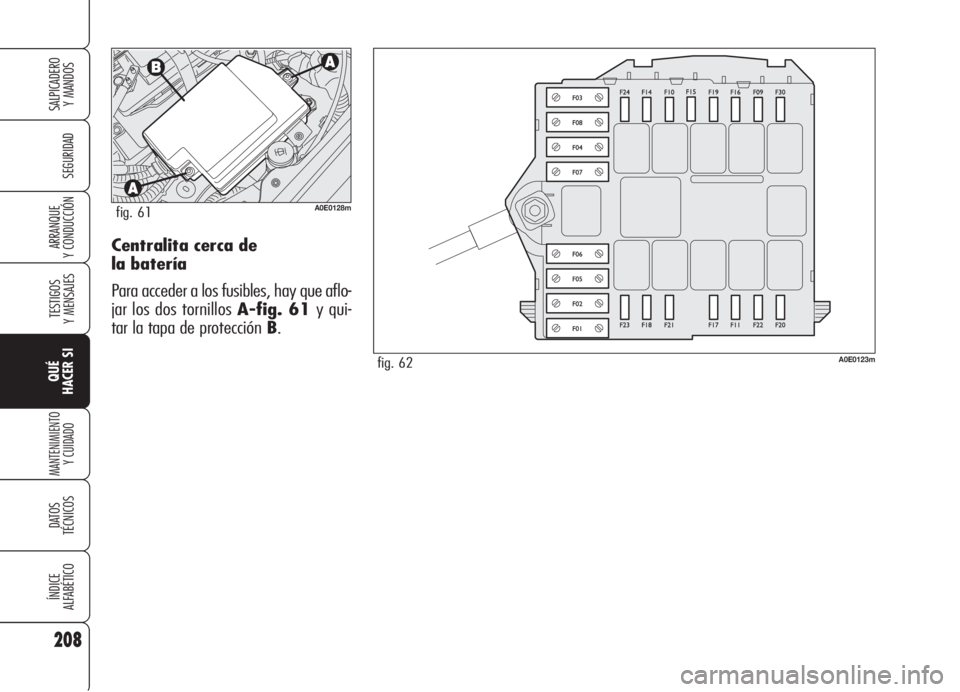

Centralita cerca de
la batería
Para acceder a los fusibles, hay que aflo-
jar los dos tornillos A-fig. 61 y qui-
tar la tapa de protección B.
208
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0128mfig. 61
A0E0123mfig. 62
