CONDUITEIndicateurs de direction/
Feux de position/Feux de stop
Pour remplacer l’ampoule procéder com-
me suit:
❒ouvrir le coffre à bagages;
❒dévisser la vis A-fig. 37et enlever
le couvercle de protection B;
❒enlever le groupe porte-lampes C-
fig. 38en agissant sur les lan-
guettes de retenue D.
A0E0170mfig. 37
Feux de position feu sur le
volet du coffre à bagages
Pour remplacer les ampoules procéder
comme suit:
❒ouvrir le coffre à bagages;
❒tourner le dispositifA-fig. 33 pour
ouvrir le volet B;
❒baisser le volet et enlever le groupe
porte-lampes en agissant sur les lan-
guettes de retenue C-fig. 34;
A0E0229mfig. 36
❒enlever et remplacer l’ampoule in-
téressée en la poussant légèrement
et en la tournant dans le sens inverse
des aiguillesfig. 36:
D: ampoule feu de position sur feu
gauche/droite
❒réinsérer le groupe porte-lampes en
le fixant correctement en position à
l’aide des languettes de retenue C-
fig. 34;
❒refermer le voletB-fig. 33.
A0E0040mfig. 38

Feu d’arrêt supplémentaire
(3èmestop)
Pour le remplacement des ampoules des
feux 3
èmestop, s’adresser aux Services
Agréés Alfa Romeo.
❒enlever et remplacer l’ampoule in-
téressée en la poussant légèrement
et en la tournant dans le sens inverse
des aiguilles fig. 39:
Eampoule feu de position/arrêt;
Fampoule feu de direction.
❒réinsérer le groupe porte-lampes en
le fixant correctement en position à
l’aide des languettes de retenue D-
fig. 38;
❒remonter le couvercle de protection

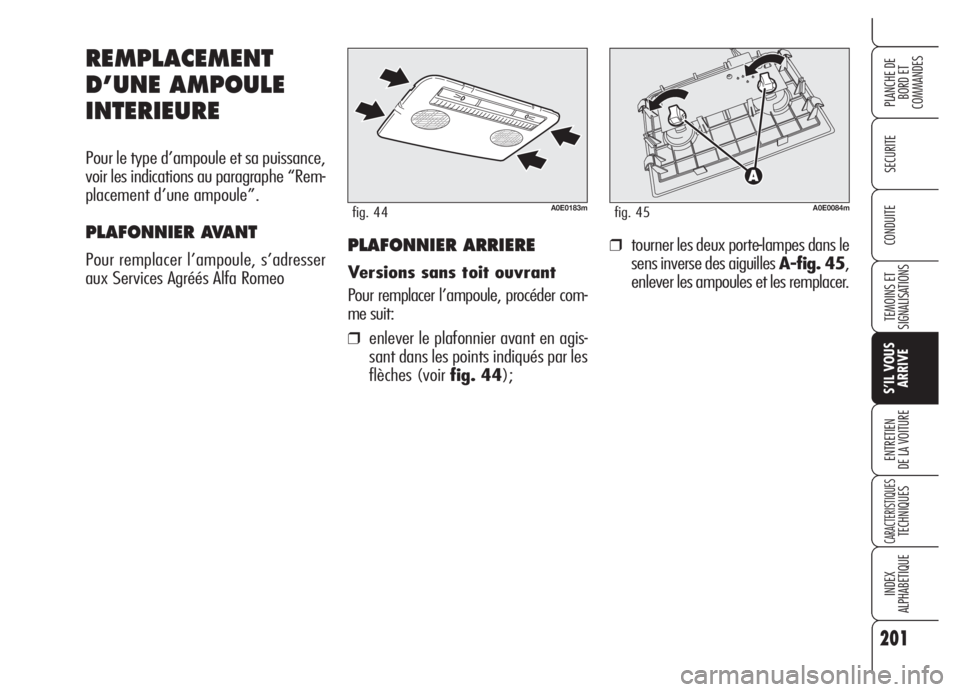

B-fig. 37et visser la vis A.Eclaireurs de plaque
Pour remplacer les ampoules procéder
comme suit:
❒agir en utilisant un tournevis à lame pla-
te et protégé par un chiffon souple sur
le dispositif A-fig. 40pour enlever
le groupe B;
❒enlever le porte-lampesC-fig. 41en
le faisant tourner légèrement et rem-
placer l’ampoule Dinsérée à pression.
200
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0041mfig. 39A0E0168mfig. 40A0E0169mfig. 41

201
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

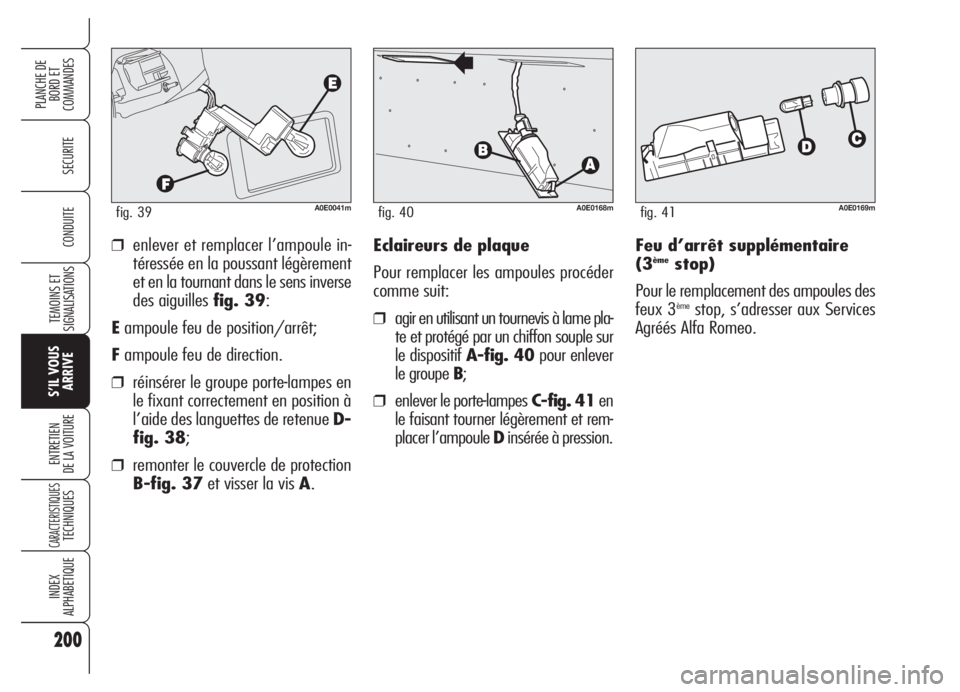

REMPLACEMENT
D’UNE AMPOULE
INTERIEURE
Pour le type d’ampoule et sa puissance,
voir les indications au paragraphe “Rem-
placement d’une ampoule”.
PLAFONNIER AVANT
Pour remplacer l’ampoule, s’adresser
aux Services Agréés Alfa Romeo❒tourner les deux porte-lampes dans le
sens inverse des aiguilles A-fig. 45,
enlever les ampoules et les remplacer.
A0E0183mfig. 44A0E0084mfig. 45
PLAFONNIER ARRIERE
Versions sans toit ouvrant
Pour remplacer l’ampoule, procéder com-
me suit:
❒enlever le plafonnier avant en agis-
sant dans les points indiqués par les
flèches (voir fig. 44);

Versions avec toit ouvrant
Pour remplacer les ampoules procéder
comme suit:

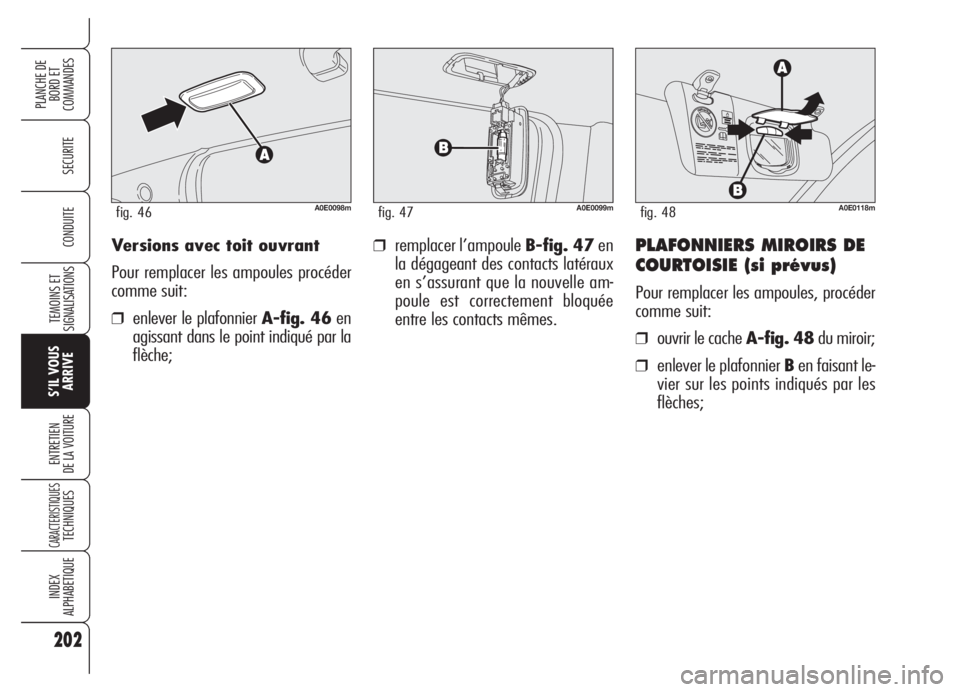

❒enlever le plafonnier A-fig. 46en
agissant dans le point indiqué par la
flèche;
❒remplacer l’ampoule B-fig. 47en
la dégageant des contacts latéraux
en s’assurant que la nouvelle am-
poule est correctement bloquée
entre les contacts mêmes.
202
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0098mfig. 46A0E0099mfig. 47
PLAFONNIERS MIROIRS DE
COURTOISIE (si prévus)
Pour remplacer les ampoules, procéder
comme suit:
❒ouvrir le cache A-fig. 48du miroir;
❒enlever le plafonnier Ben faisant le-
vier sur les points indiqués par les
flèches;
A0E0118mfig. 48

203
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE❒refermer la protection B-fig. 51sur
le plafonnierA-fig. 50;
❒remonter le plafonnier en l’enga-
geant dans sa position correcte
d’abord sur un côté et ensuite en ap-
puyant sur l’autre côté jusqu’à per-
ception du déclic de blocage.

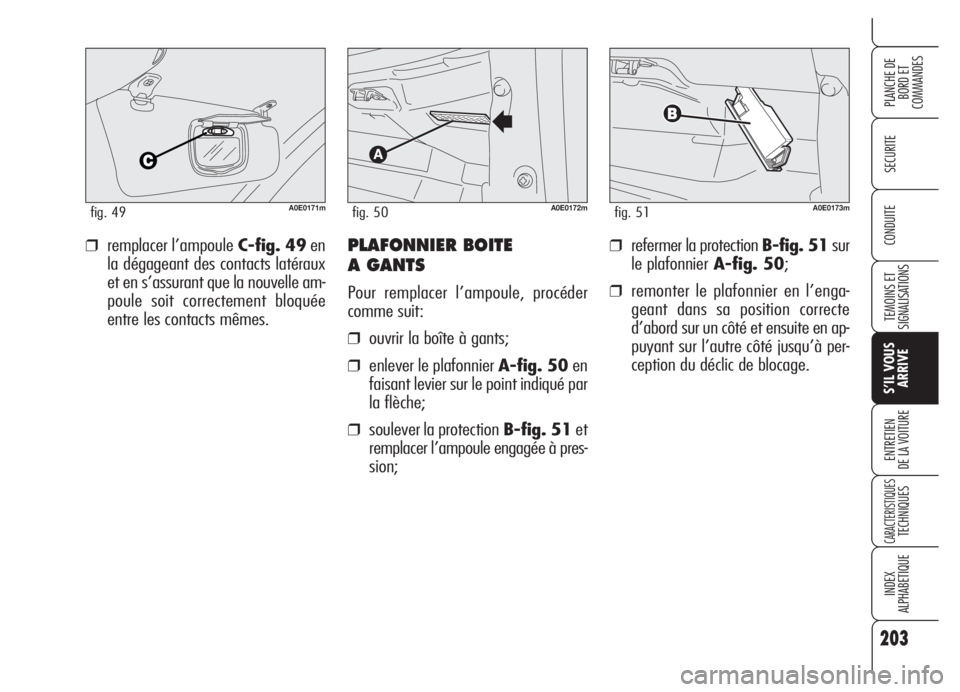

PLAFONNIER BOITE
A GANTS
Pour remplacer l’ampoule, procéder
comme suit:
❒ouvrir la boîte à gants;
❒enlever le plafonnier A-fig. 50en
faisant levier sur le point indiqué par
la flèche;
❒soulever la protectionB-fig. 51et
remplacer l’ampoule engagée à pres-
sion;
A0E0172mfig. 50A0E0173mfig. 51
❒remplacer l’ampouleC-fig. 49en
la dégageant des contacts latéraux
et en s’assurant que la nouvelle am-
poule soit correctement bloquée
entre les contacts mêmes.
A0E0171mfig. 49

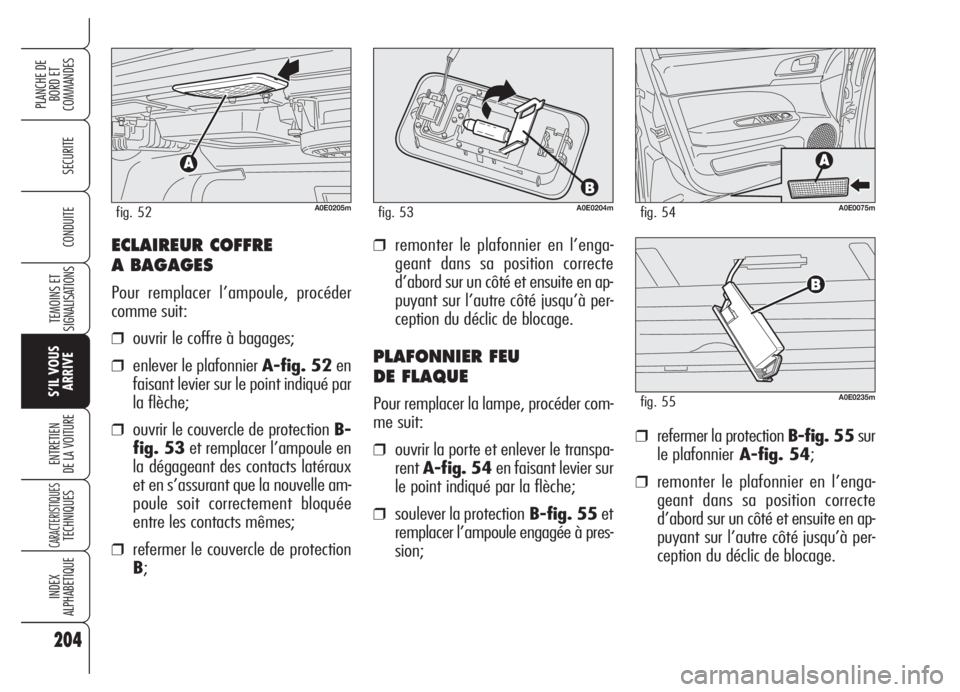

ECLAIREUR COFFRE
A BAGAGES
Pour remplacer l’ampoule, procéder
comme suit:
❒ouvrir le coffre à bagages;
❒enlever le plafonnier A-fig. 52en
faisant levier sur le point indiqué par
la flèche;
❒ouvrir le couvercle de protection B-
fig. 53et remplacer l’ampoule en
la dégageant des contacts latéraux
et en s’assurant que la nouvelle am-
poule soit correctement bloquée
entre les contacts mêmes;
❒refermer le couvercle de protection
B;
❒refermer la protection B-fig. 55sur
le plafonnierA-fig. 54;
❒remonter le plafonnier en l’enga-
geant dans sa position correcte
d’abord sur un côté et ensuite en ap-
puyant sur l’autre côté jusqu’à per-
ception du déclic de blocage.
204
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0205mfig. 52A0E0075mfig. 54A0E0204mfig. 53
❒remonter le plafonnier en l’enga-
geant dans sa position correcte
d’abord sur un côté et ensuite en ap-
puyant sur l’autre côté jusqu’à per-
ception du déclic de blocage.
PLAFONNIER FEU
DE FLAQUE
Pour remplacer la lampe, procéder com-
me suit:
❒ouvrir la porte et enlever le transpa-
rentA-fig. 54en faisant levier sur
le point indiqué par la flèche;
❒soulever la protectionB-fig. 55et
remplacer l’ampoule engagée à pres-
sion;
A0E0235mfig. 55

205
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

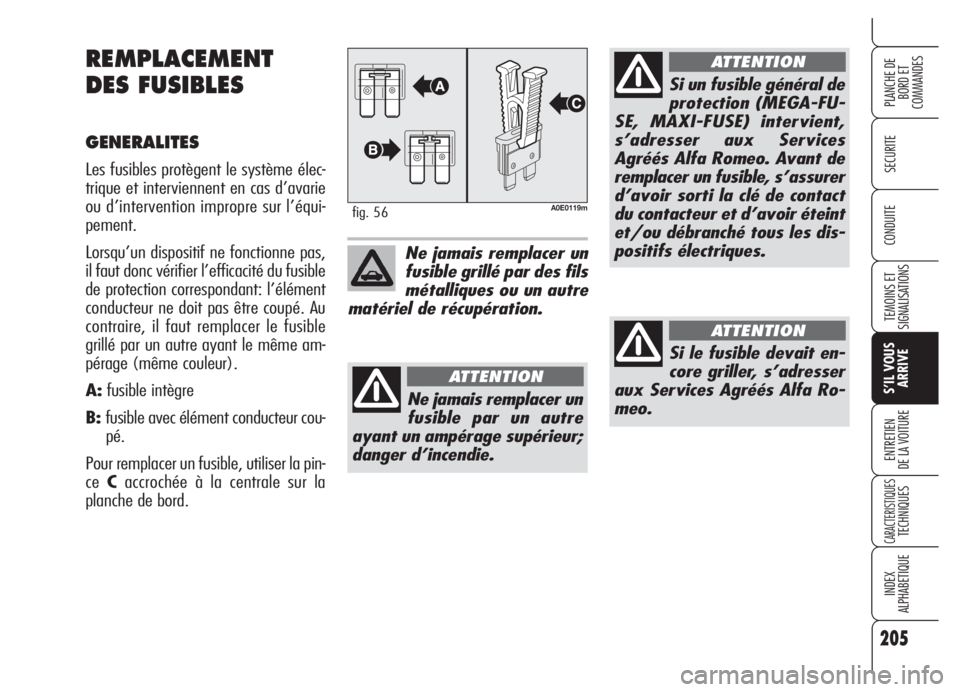

REMPLACEMENT
DES FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie
ou d’intervention impropre sur l’équi-
pement.
Lorsqu’un dispositif ne fonctionne pas,
il faut donc vérifier l’efficacité du fusible
de protection correspondant: l’élément
conducteur ne doit pas être coupé. Au
contraire, il faut remplacer le fusible
grillé par un autre ayant le même am-
pérage (même couleur).
A:fusible intègre
B:fusible avec élément conducteur cou-
pé.
Pour remplacer un fusible, utiliser la pin-
ceCaccrochée à la centrale sur la
planche de bord.
A0E0119mfig. 56
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération.
Ne jamais remplacer un
fusible par un autre
ayant un ampérage supérieur;
danger d’incendie.
ATTENTION
Si un fusible général de
protection (MEGA-FU-
SE, MAXI-FUSE) intervient,
s’adresser aux Services
Agréés Alfa Romeo. Avant de
remplacer un fusible, s’assurer
d’avoir sorti la clé de contact
du contacteur et d’avoir éteint
et/ou débranché tous les dis-
positifs électriques.
ATTENTION
Si le fusible devait en-
core griller, s’adresser
aux Services Agréés Alfa Ro-
meo.
ATTENTION

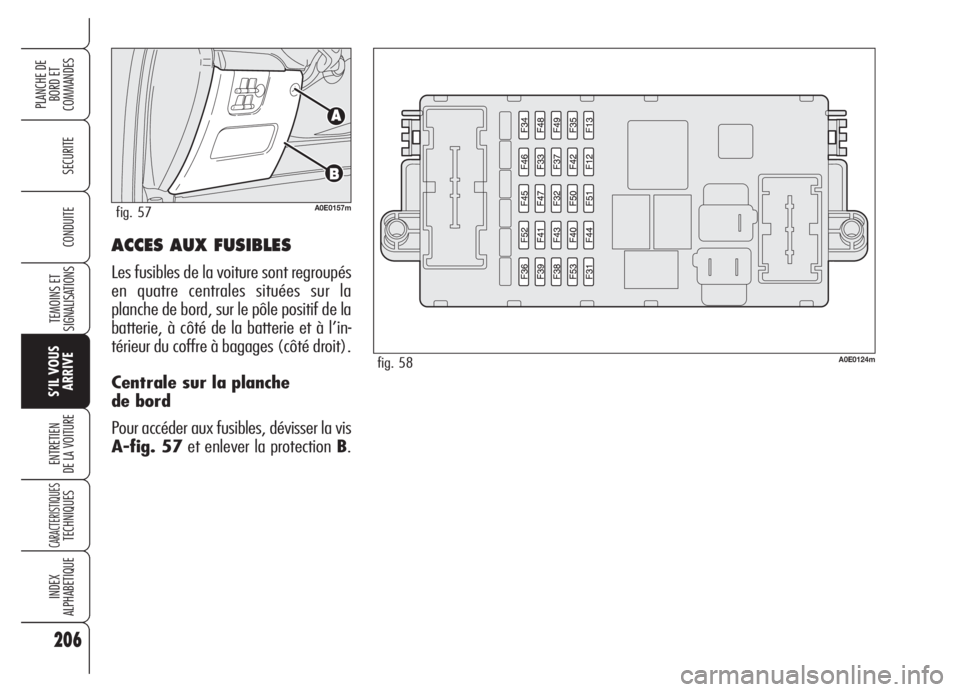

ACCES AUX FUSIBLES
Les fusibles de la voiture sont regroupés
en quatre centrales situées sur la
planche de bord, sur le pôle positif de la
batterie, à côté de la batterie et à l’in-
térieur du coffre à bagages (côté droit).
Centrale sur la planche
de bord
Pour accéder aux fusibles, dévisser la vis
A-fig. 57et enlever la protection B.
206
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0157mfig. 57
A0E0124mfig. 58

207
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITECentrale sur le pôle positif
de la batterie
Pour accéder aux fusibles, agir sur les
ressorts de retenue A-fig. 59et en-
lever le couvercle de protection B.
A0E0126mfig. 59
A0E0125mfig. 60

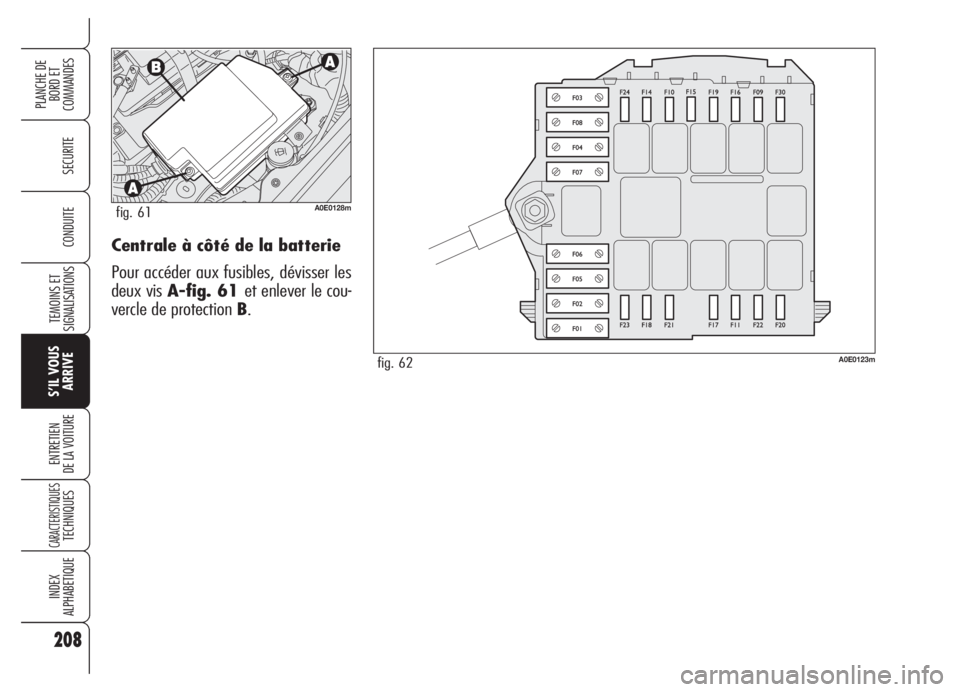

Centrale à côté de la batterie
Pour accéder aux fusibles, dévisser les
deux vis A-fig. 61 et enlever le cou-
vercle de protection B.
208
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0128mfig. 61
A0E0123mfig. 62
