ENTRETIEN PROGRAMME .................................... 220
PLAN D’ENTRETIEN PROGRAMME ........................ 221
PLAN D’INSPECTION ANNUELLE ........................... 223
INTERVENTIONS SUPPLEMENTAIRES .................... 223

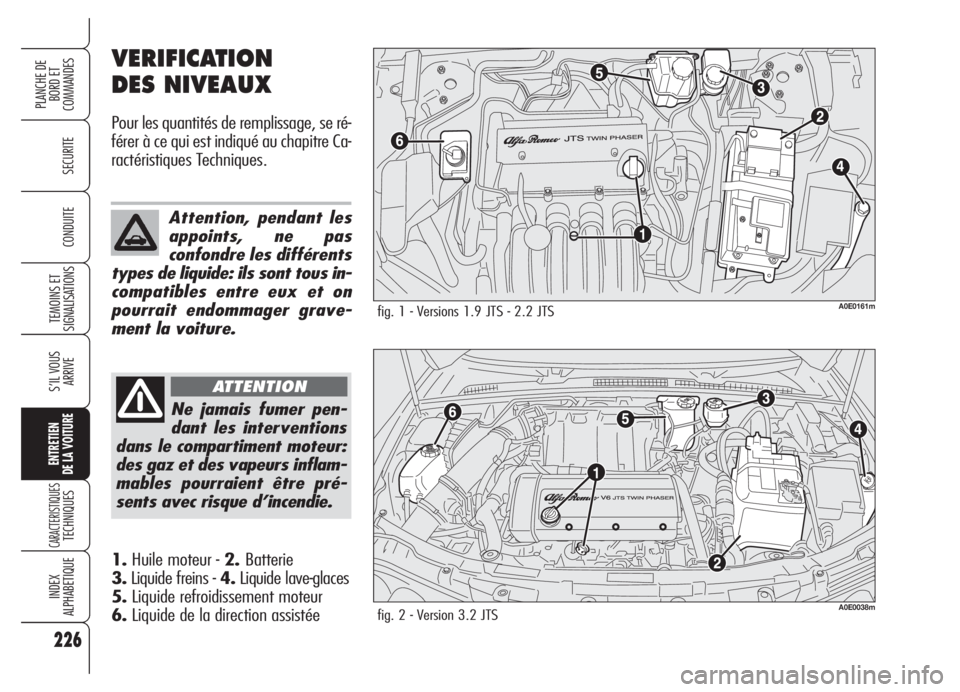

VERIFICATION DES NIVEAUX ............................... 226
FILTRE A AIR/FILTRE ANTIPOLLEN ........................ 233
FILTRE A GAZOLE ............................................... 233
BATTERIE ......................................................... 234
ROUES ET PNEUS .............................................. 237
CIRCUIT DES DURITES ........................................ 239
ESSUIE-GLACE.................................................... 239
CARROSSERIE ................................................... 241
HABITACLE ....................................................... 244

220
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ENTRETIEN
PROGRAMME
Un entretien correct est déterminant pour
garantir à la voiture une longue durée
dans des conditions optimales.
Pour cette raison Alfa Romeo a prévu une
série de contrôles et d’interventions d’en-
tretien tous les 30.000 kilomètres.
ATTENTIONA 2000 km de l’échéan-
ce de l’entretien, l’affichage visualise un
message.
Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes
les exigences de la voiture: même pen-
dant la période initiale avant le coupon
des 30.000 km et ensuite, entre un cou-
pon et le suivant, il faut toujours effectuer
les contrôles ordinaires, comme par
exemple le contrôle systématique avec
appoint éventuel du niveau des liquides,
du gonflage des pneus, etc...ATTENTIONLes coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Services Agréés Alfa Ro-
meo à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues,
il s’avérait nécessaire de procéder à d’ul-
térieurs remplacements ou réparations,
ces dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTIONIl est recommandé de si-
gnaler immédiatement aux Services
Agréés Alfa Romeo de petites anomalies
de fonctionnement éventuelles sans at-
tendre l’exécution du prochain coupon.
Si la voiture est souvent employée pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et
l’autre.

221
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS
30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●
PLAN D’ENTRETIEN PROGRAMME
Milliers de kilomètres
Contrôle état/usure des pneus et réglage
éventuel de pression
Contrôle fonctionnement équipement d’éclairage
(phares, clignotants, détresse, coffre à bagages, habitacle,
boîte à gants, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace et
réglage éventuel gicleurs
Contrôle positionnement/usure balais essuie-glace/
essuie-lunette
Contrôle état et usure plaquettes freins à disque avant et
fonctionnement signaleur usure plaquettes
Contrôle état et usure plaquettes freins à disque arrière
Contrôle visuel de l’état et de l’intégrité: carrosserie extérieure,
protection sous-caisse, portions rigides et flexibles des tuyaux
(échappement-alimentation carburant-freins), éléments
en caoutchouc (coiffes, manchons, douilles, etc.)
Contrôle visuel de l’état des serrures, capots moteur et coffre,
nettoyage et lubrification leviers
Contrôle et appoint éventuel niveau liquides (freins/embrayage
hydraulique, direction assistée, lave-vitres, batterie,
refroidissement moteur, etc.)
Contrôle et réglage éventuel course levier frein à main
Contrôle visuel conditions courroie/et commande accessoires

222
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Milliers de kilomètres
Contrôle et réglage éventuel jeu poussoirs
(version 1.9 JTDM8v)
Contrôle émissions à l’échappement (versions essence)
Contrôle émissions/fumées (versions diesel)
Vérification système anti-évaporation (version essence)
Contrôle fonctionnalité systèmes de contrôle moteur
(par prise diagnostic)
Remplacement courroie/et commande accessoires
Remplacement courroie crantée commande distribution
(versions diesel) (*)
Remplacement bougies allumage (versions essence)
Remplacement filtre carburant (versions diesel)
Remplacement cartouche filtre à air (versions essence)
Remplacement cartouche filtre à air (versions diesel)
Remplacement huile moteur et filtre huile (versions essence)
Remplacement huile moteur et filtre huile
(versions diesel - DPF)(**)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 12 mois)
(*) Indépendamment du kilométrage, la courroie commande distribution doit être remplacée tous les 3 ans en cas d’utilisation sévère
(climats froids, circulation en ville, longues permanences au ralenti) ou bien tous les 5 ans.
(**) L’huile moteur et le filtre huile doivent être remplacés en fonction de leur vraie dégradation, visualisée par le témoin ou message
(si prévu) sur le tableau de bord (voir chapitre “Témoins et Signalisations”) ou quand même tous les 2 ans.
30 60 90 120 150 180
●●●
●●●●●●
●●●●●●
●●
●●●●●●
●
●
●
●●●
●●●
●●●●●●
●●●●●●
●●●
●●●●●●

223
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS
❒contrôle visuel conditions: moteur,
BV, transmission, portions rigides et
flexibles des tuyaux (échappement
- alimentation carburant - freins), élé-
ments en caoutchouc (coiffes - man-
chons- douilles etc.);
❒contrôle état de charge de la batte-
rie;
❒contrôle visuel état des courroies
commandes accessoires;
❒contrôle et appoint éventuel réta-
blissement niveau liquides (refroi-
dissement moteur, freins, lave-
glaces, direction assistée, batterie,
etc.);
❒vidange huile moteur et filtre huile
(versions essence);
❒vidange éventuelle huile moteur et
filtre huile (versions diesel);
❒remplacement filtre antipollen.
INTERVENTIONS
SUPPLEMENTAIRES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire ré-
tablir:
❒niveau du liquide de refroidissement
moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus.
Tous les 3.000 km contrôler et si né-

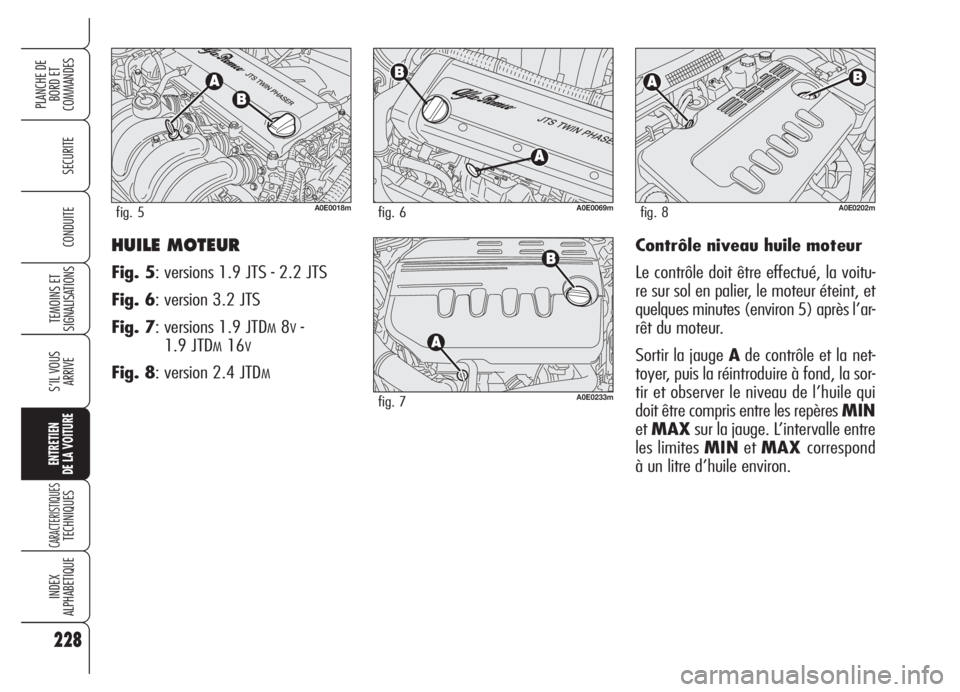

cessaire rétablir le niveau d’huile mo-
teur.
Il est conseillé d’adopter les produits de
FL Selenia, conçus et réalisés spécia-
lement pour les voitures Alfa Romeo
(voir le tableau “Contenances” au cha-
pitre “Caractéristiques techniques”).
PLAN D’INSPECTION
ANNUELLE
Pour les voitures au kilométrage annuel
inférieur à 30.000 km (par ex. envi-
ron 15.000 km) un Plan d’Inspection
Annuelle prévoit les contrôles suivants:
❒contrôle état/usure pneus et régla-
ge de pression (y compris roue com-
pacte);
❒contrôle fonctionnement système
d’éclairage (phares, clignotants, dé-
tresse, coffre à bagages, habitacle,
boîte à gants, témoins sur le tableau
de bord, etc.);
❒contrôle fonctionnement système es-
suie-glaces/lave-glaces;
❒ccontrôle positionnement/usure ba-
lais essuie-glaces/essuie-lunette ar-
rière;
❒contrôle état et usure plaquettes
freins à disque avant;
❒contrôle état nettoyage serrures ca-
pot moteur et coffre, nettoyage et
lubrification leviers;

224
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ATTENTION - Filtre à air
En cas de marche habituelle sur des ter-
rains poussiéreux, remplacer le filtre de
l’air plus fréquemment de ce qu’indique
le Plan d’Entretien Programmé.
En cas de doute sur la périodicité de vi-
dange de l’huile moteur et de remplace-
ment du filtre à air, en fonction de l’utili-
sation de la voiture, s’adresser aux Ser-
vices Agréés Alfa Romeo.
ATTENTION
Filtre antipollen
En cas de marche habituelle sur des en-
vironnements poussiéreux ou à forte pol-
lution il est recommandé de remplacer
le filtre antipollen plus fréquemment de
ce qu’indique le Plan d’Entretien Pro-
grammé; en particulier il faudra le rem-
placer au cas où on remarque une di-
minution du débit d’air dans l’habitacle. ATTENTION - Huile moteur
(versions essence)
Au cas où la voiture est utilisée dans
l’une des conditions particulièrement sé-
vères suivantes:
❒tractage de remorques ou roulottes;
❒routes poussiéreuses;
❒parcours brefs (moins de 7-8 km) et
répétés et à une température exté-
rieure sous zéro;
❒moteur qui tourne fréquemment au
ralenti ou bien conduite sur de longs
parcours à faible vitesse (ex. livrai-
sons porte à porte) ou bien en cas
de longue immobilisation;
vidanger l’huile moteur plus fréquem-
ment de ce qui est indiqué sur le Plan
d’entretien programmé.ATTENTION - Huile moteur
(versions diesel)
L’huile moteur et le filtre huile doivent
être remplacés quand l’affichage visua-
lise un message (versions avec “Affi-
chage multifonction reconfigurable”) ou
que le témoin
vclignote (versions
avec “Affichage multifonction) (voir cha-
pitre “Témoins et Signalisations”), ou
quand même tous les 2 ans.
Dans le cas d’utilisation de la voiture sur-
tout dans le cycle urbain, la dégradation
de l’huile augmente plus rapidement par
rapport à un autre type de parcours.
Des appoints d’huile
même considérables ne
remplacent pas la pro-
cédure de vidange de l’huile mo-
teur indiquée par la visualisa-
tion d’un message sur l’affi-
chage. Il est conseillé d’effec-
tuer le remplacement de l’huile
moteur auprès des Services
Agréés Alfa Romeo qui se char-
geront d’éteindre le témoin sur
le tableau de bord.

225
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS
ATTENTION - Batterie
Il est recommandé de contrôler l’état de
charge de la batterie, de préférence au
début de la saison froide, pour éviter la
possibilité de congélation de l’électro-
lyte.
Ce contrôle doit être effectué plus fré-
quemment si la voiture est utilisée es-
sentiellement pour des trajets courts, ou
bien si elle est dotée d’équipements
électriques nécessitant une énergie per-
manente avec la clé de contact non in-
troduite, surtout si ces équipements ont
été montés en après-vente. En cas d’uti-
lisation de la voiture dans des climats
chauds ou dans des conditions particu-
lièrement sévères, il faut effectuer le
contrôle du niveau du liquide de batte-
rie (électrolyte) à des intervalles plus
fréquents par rapport à ce que prévoit le
Plan d’Entretien Programmé.L’entretien de la voiture
doit être confié aux Ser-
vices Agréés Alfa Ro-
meo. Pour les opérations d’en-
tretien ordinaire et de petit en-
tretien ainsi que pour celles que
vous pouvez effectuer vous-
mêmes, assurez-vous toujours
que vous disposez de l’outilla-
ge approprié, des pièces de re-
change d’origine Alfa Romeo et
des liquides de consommation;
en tout cas, n’effectuez pas ces
opérations si vous n’en avez
pas l’expérience.ATTENTION - Filtre à gazole
La possibilité d’effectuer des ravitaille-
ments avec du gazole qui n’est pas
conforme au degré de pureté prévu par
la Spécifique Européenne EN590 peut
rendre nécessaire le remplacement du
filtre à gazole plus fréquemment que
prévu par le Plan d’Entretien Program-
mé.

226
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
VERIFICATION
DES NIVEAUX
Pour les quantités de remplissage, se ré-
férer à ce qui est indiqué au chapitre Ca-
ractéristiques Techniques.
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée
fig. 1 - Versions 1.9 JTS - 2.2 JTSA0E0161m
fig. 2 - Version 3.2 JTSA0E0038m
Ne jamais fumer pen-
dant les interventions
dans le compartiment moteur:
des gaz et des vapeurs inflam-
mables pourraient être pré-
sents avec risque d’incendie.
ATTENTION
Attention, pendant les
appoints, ne pas
confondre les différents
types de liquide: ils sont tous in-
compatibles entre eux et on
pourrait endommager grave-
ment la voiture.

227
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS

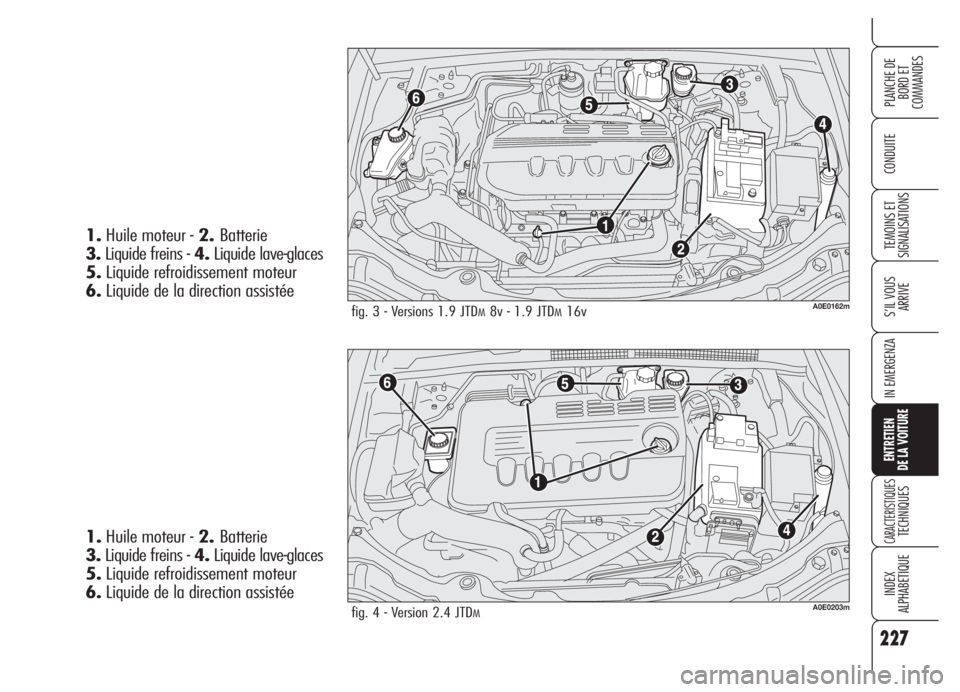

fig. 3 - Versions 1.9 JTDM8v - 1.9 JTDM16vA0E0162m
fig. 4 - Version 2.4 JTDMA0E0203m
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée

228
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITEHUILE MOTEUR
Fig. 5: versions 1.9 JTS - 2.2 JTS
Fig. 6: version 3.2 JTS
Fig. 7: versions 1.9 JTD
M8V-
1.9 JTD
M16V
Fig. 8: version 2.4 JTDM
Contrôle niveau huile moteur
Le contrôle doit être effectué, la voitu-
re sur sol en palier, le moteur éteint, et
quelques minutes (environ 5) après l’ar-
rêt du moteur.
Sortir la jauge Ade contrôle et la net-
toyer, puis la réintroduire à fond, la sor-
tir et observer le niveau de l’huile qui
doit être compris entre les repères MIN
etMAXsur la jauge. L’intervalle entre
les limites MINetMAXcorrespond
à un litre d’huile environ.
A0E0018mfig. 5A0E0069mfig. 6
A0E0233mfig. 7
A0E0202mfig. 8
