Alfa Romeo 159 2006 Betriebsanleitung (in German)

259
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

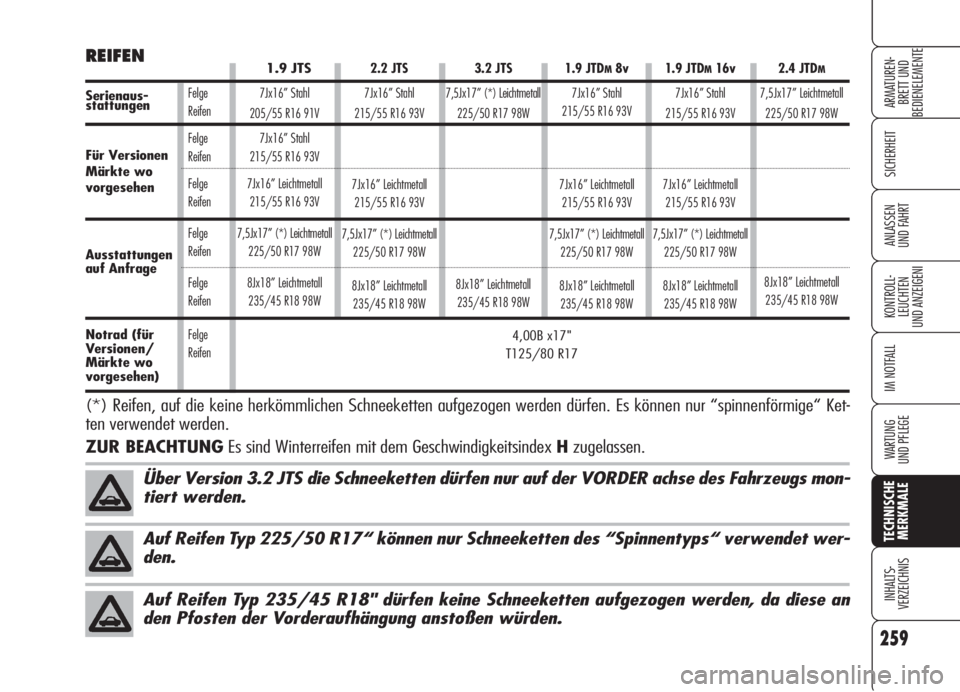

Auf Reifen Typ 225/50 R17“ können nur Schneeketten des “Spinnentyps“ verwendet wer-
den.Über Version 3.2 JTS die Schneeketten dürfen nur auf der VORDER achse des Fahrzeugs mon-
tiert werden.
Auf Reifen Typ 235/45 R18" dürfen keine Schneeketten aufgezogen werden, da diese an
den Pfosten der Vorderaufhängung anstoßen würden.
4,00B x17"
T125/80 R17
REIFEN
Serienaus-stattungen
Für Versionen
Märkte wo
vorgesehen
Ausstattungenauf Anfrage
Notrad (für
Versionen/
Märkte wo
vorgesehen)
3.2 JTS
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.9 JTS
7Jx16” Stahl
205/55 R16 91V
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
2.2 JTS
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.9 JTDM8v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.9 JTDM16v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
2.4 JTDM
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
(*) Reifen, auf die keine herkömmlichen Schneeketten aufgezogen werden dürfen. Es können nur “spinnenförmige“ Ket-
ten verwendet werden.
ZUR BEACHTUNGEs sind Winterreifen mit dem Geschwindigkeitsindex Hzugelassen.

260
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

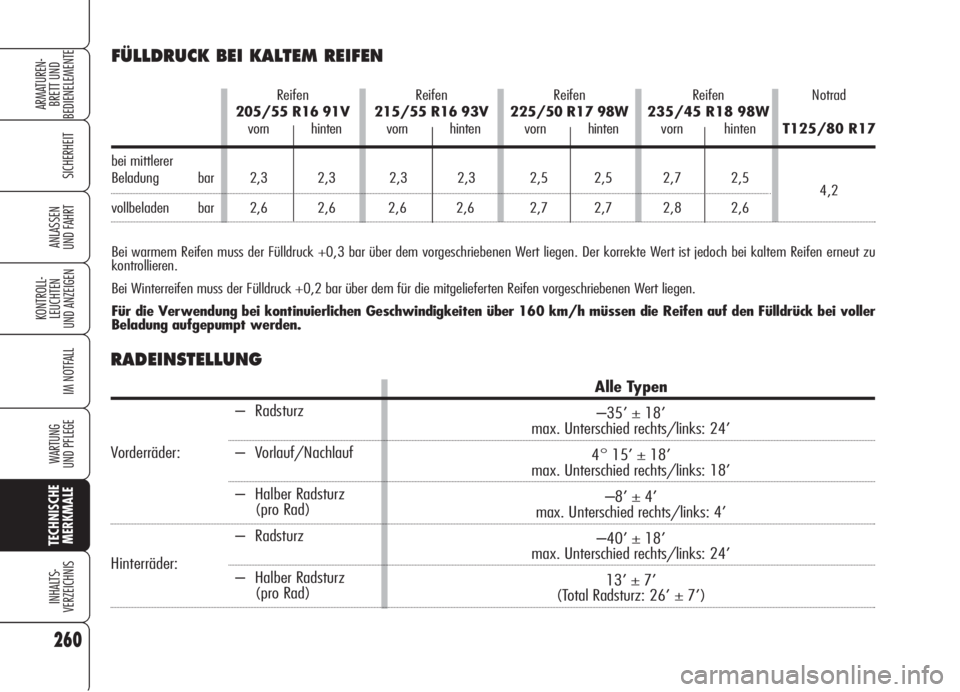

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen erneut zu
kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Für die Verwendung bei kontinuierlichen Geschwindigkeiten über 160 km/h müssen die Reifen auf den Fülldrück bei voller
Beladung aufgepumpt werden.Reifen
205/55 R16 91V
vorn hinten
2,3 2,3
2,6 2,6Reifen
215/55 R16 93V
vorn hinten
2,3 2,3
2,6 2,6
Notrad
T125/80 R17
4,2
bei mittlerer
Beladung bar
vollbeladen barReifen
225/50 R17 98W
vorn hinten
2,5 2,5
2,7 2,7Reifen
235/45 R18 98W
vorn hinten
2,7 2,5
2,8 2,6
– Radsturz
Vorderräder: – Vorlauf/Nachlauf
– Halber Radsturz (pro Rad)
– Radsturz
Hinterräder:
– Halber Radsturz
(pro Rad)
RADEINSTELLUNG
Alle Typen
–35’ ± 18’
max. Unterschied rechts/links: 24’
4° 15’ ± 18’
max. Unterschied rechts/links: 18’
–8’ ± 4’
max. Unterschied rechts/links: 4’
–40’ ± 18’
max. Unterschied rechts/links: 24’
13’ ± 7’
(Total Radsturz: 26’ ± 7’)

261
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Versionen A B C D E F G H
1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

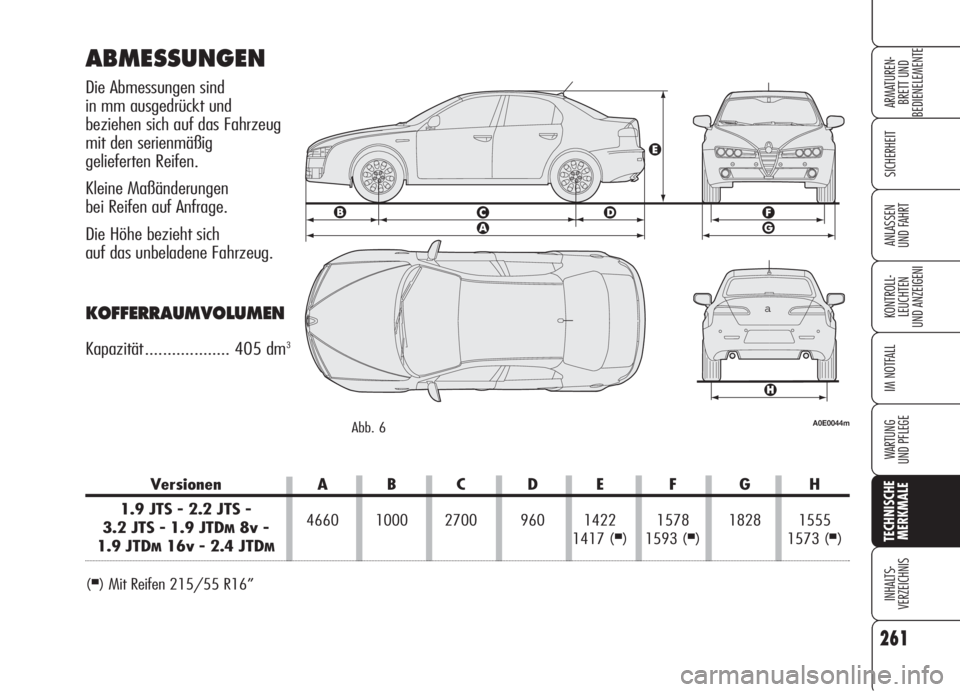

ABMESSUNGEN
a
Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das Fahrzeug
mit den serienmäßig
gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität ................... 405 dm3
(■) Mit Reifen 215/55 R16”
A0E0044mAbb. 6

262
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

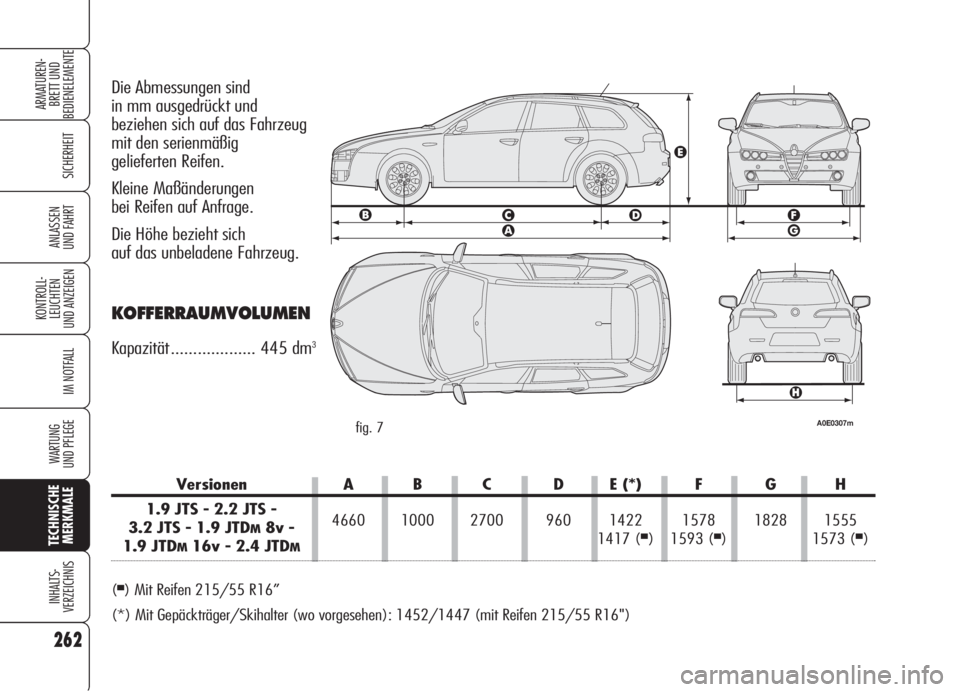

Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das Fahrzeug
mit den serienmäßig
gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität ................... 445 dm3
A0E0307mfig. 7
Versionen A B C D E (*) F G H
1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Mit Reifen 215/55 R16”
(*) Mit Gepäckträger/Skihalter (wo vorgesehen): 1452/1447 (mit Reifen 215/55 R16")

263
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
FAHRLEISTUNGEN
LIMOUSINEHöchstgeschwindigkeit Beschleunigung Kilometer aus dem Stand
von 0-100 km/h
km/h Sek. Sek.
1.9 JTS212 9,7 30,7
2.2 JTS222 8,8 29,6
3.2 JTS240 7,0 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM228 8,4 29,2
SPORTWAGONHöchstgeschwindigkeit Beschleunigung Kilometer aus dem Stand
von 0-100 km/h
km/h Sek. Sek.
1.9 JTS210 9,9 31,3
2.2 JTS220 9,0 30,3
3.2 JTS 237 7,2 27,9
1.9 JTDM8v190 11,2 33,3
1.9 JTDM16v208 9,6 31,3
2.4 JTDM226 8,6 29,7

264
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
2.2 JTS
1490
1200
1100
2010
520
1500
70
80
1.9 JTDM8v
1525
1200
1100
2045
520
1500
70
80
1.9 JTDM16v
1535
1200
1100
2055
520
1500
70
80
2.4 JTDM
1630
1300
1100
2150
520
1500
70
80
1.9 JTS
1480
1200
1100
2000
520
1500
70
80

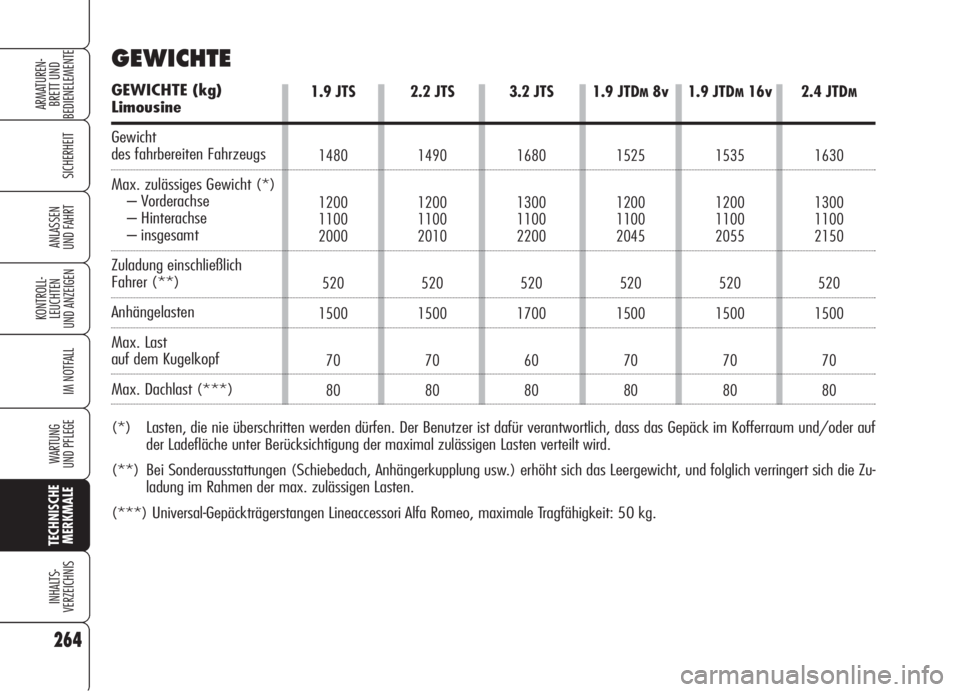

GEWICHTE
GEWICHTE (kg)
Limousine
Gewicht
des fahrbereiten Fahrzeugs
Max. zulässiges Gewicht (*)
– Vorderachse
– Hinterachse
– insgesamt
Zuladung einschließlich
Fahrer (**)
Anhängelasten
Max. Last
auf dem Kugelkopf
Max. Dachlast (***)
(*) Lasten, die nie überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Kofferraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(**) Bei Sonderausstattungen (Schiebedach, Anhängerkupplung usw.) erhöht sich das Leergewicht, und folglich verringert sich die Zu-
ladung im Rahmen der max. zulässigen Lasten.
(***) Universal-Gepäckträgerstangen Lineaccessori Alfa Romeo, maximale Tragfähigkeit: 50 kg.
3.2 JTS
1680
1300
1100
2200
520
1700
60
80

1.9 JTS
1530
1200
1100
2050
520
1500
70
80
2.2 JTS
1540
1200
1100
2060
520
1500
70
80
3.2 JTS
1730
1300
1100
2250
520
1800
70
80
1.9 JTDM8v
1575
1200
1100
2095
520
1500
70
80
1.9 JTDM16v
1585
1200
1100
2105
520
1500
70
80
2.4 JTDM
1680
1300
1100
2200
520
1500
70
80
265
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

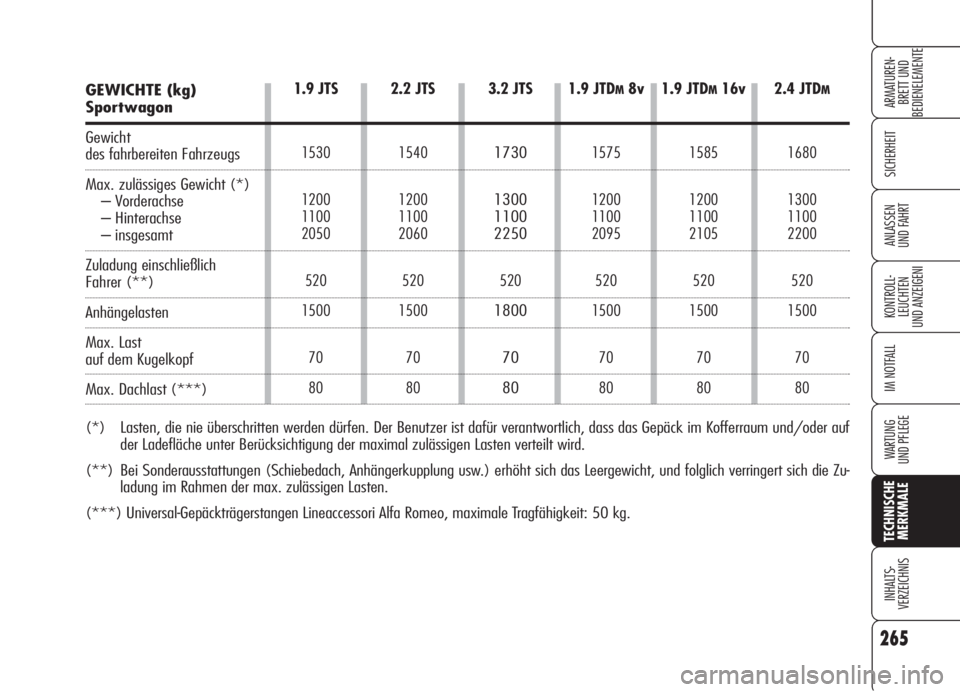

GEWICHTE (kg)
Sportwagon
Gewicht
des fahrbereiten Fahrzeugs
Max. zulässiges Gewicht (*)
– Vorderachse
– Hinterachse
– insgesamt
Zuladung einschließlich
Fahrer (**)
Anhängelasten
Max. Last
auf dem Kugelkopf
Max. Dachlast (***)
(*) Lasten, die nie überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Kofferraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(**) Bei Sonderausstattungen (Schiebedach, Anhängerkupplung usw.) erhöht sich das Leergewicht, und folglich verringert sich die Zu-
ladung im Rahmen der max. zulässigen Lasten.
(***) Universal-Gepäckträgerstangen Lineaccessori Alfa Romeo, maximale Tragfähigkeit: 50 kg.

266
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

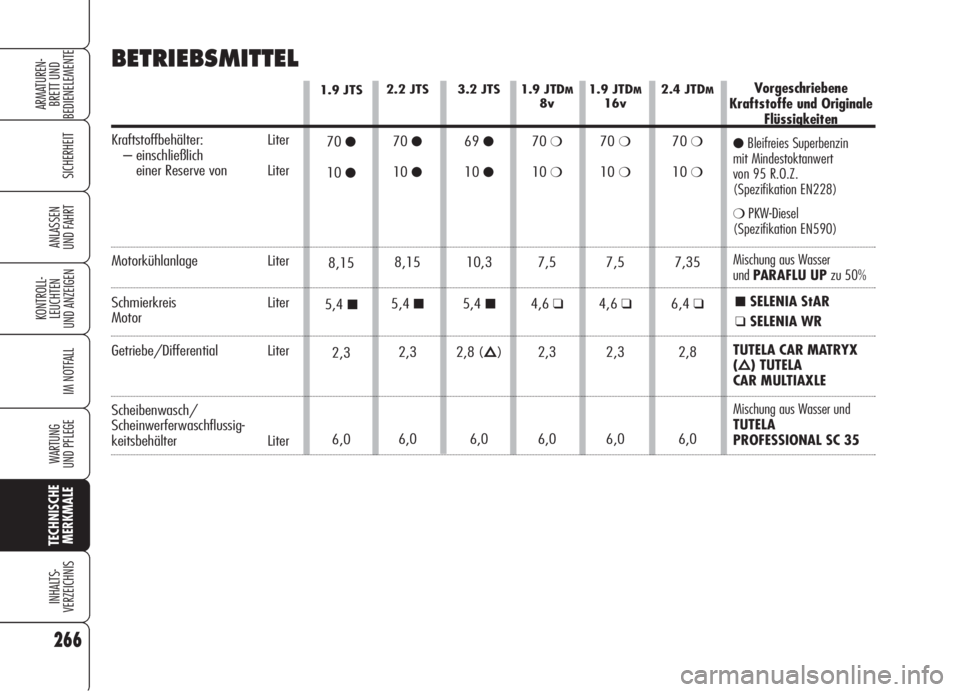

BETRIEBSMITTEL
1.9 JTDM8v
70❍
10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍
10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍
10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●
10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●
10●
8,15
5,4
■
2,3
6,0
3.2 JTS
69●
10●
10,3
5,4
■
2,8 (Õ)
6,0
Vorgeschriebene
Kraftstoffe und Originale
Flüssigkeiten
●Bleifreies Superbenzin
mit Mindestoktanwert
von 95 R.O.Z.
(Spezifikation EN228)
❍PKW-Diesel
(Spezifikation EN590)
Mischung aus Wasser
undPARAFLU UP zu 50%
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(Õ) TUTELA
CAR MULTIAXLE
Mischung aus Wasser und
TUTELA
PROFESSIONAL SC 35
Kraftstoffbehälter: Liter
– einschließlich
einer Reserve von Liter
Motorkühlanlage Liter
Schmierkreis Liter
Motor
Getriebe/Differential Liter
Scheibenwasch/
Scheinwerferwaschflussig-
keitsbehälter Liter

267
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

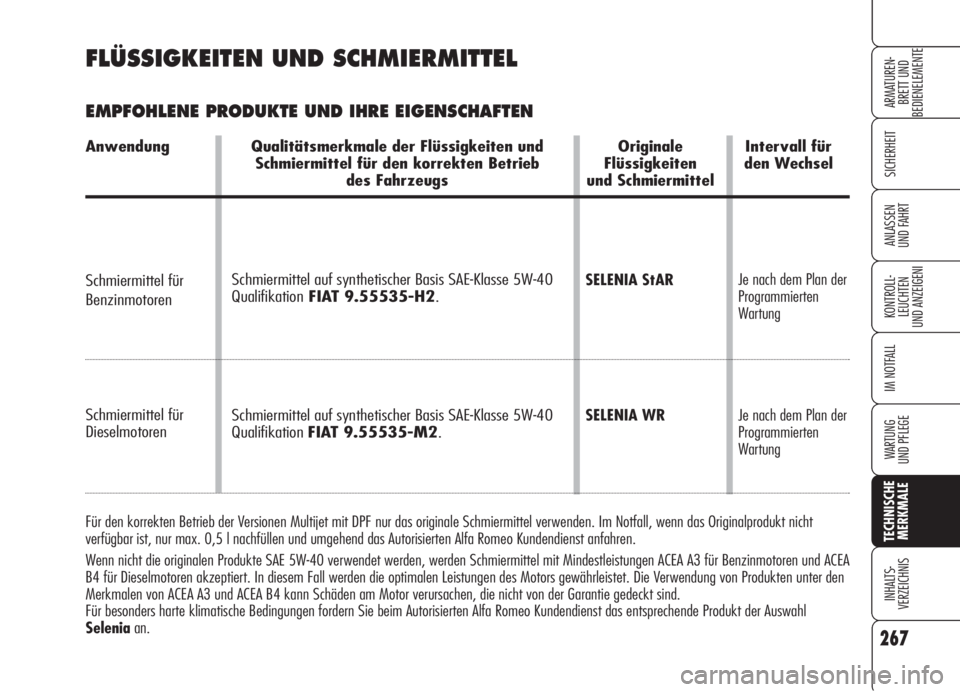

FLÜSSIGKEITEN UND SCHMIERMITTEL
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Anwendung Qualitätsmerkmale der Flüssigkeiten und Originale Intervall für
Schmiermittel für den korrekten Betrieb Flüssigkeiten den Wechsel
des Fahrzeugs und Schmiermittel
Schmiermittel für
Benzinmotoren
Schmiermittel für
Dieselmotoren
Schmiermittel auf synthetischer Basis SAE-Klasse 5W-40
QualifikationFIAT 9.55535-H2.
Schmiermittel auf synthetischer Basis SAE-Klasse 5W-40
QualifikationFIAT 9.55535-M2.SELENIA StAR
SELENIA WRJe nach dem Plan der
Programmierten
Wartung
Je nach dem Plan der
Programmierten
Wartung
Für den korrekten Betrieb der Versionen Multijet mit DPF nur das originale Schmiermittel verwenden. Im Notfall, wenn das Originalprodukt nicht
verfügbar ist, nur max. 0,5 l nachfüllen und umgehend das Autorisierten Alfa Romeo Kundendienst anfahren.
Wenn nicht die originalen Produkte SAE 5W-40 verwendet werden, werden Schmiermittel mit Mindestleistungen ACEA A3 für Benzinmotoren und ACEA
B4 für Dieselmotoren akzeptiert. In diesem Fall werden die optimalen Leistungen des Motors gewährleistet. Die Verwendung von Produkten unter den
Merkmalen von ACEA A3 und ACEA B4 kann Schäden am Motor verursachen, die nicht von der Garantie gedeckt sind.
Für besonders harte klimatische Bedingungen fordern Sie beim Autorisierten Alfa Romeo Kundendienst das entsprechende Produkt der Auswahl
Seleniaan.

268
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

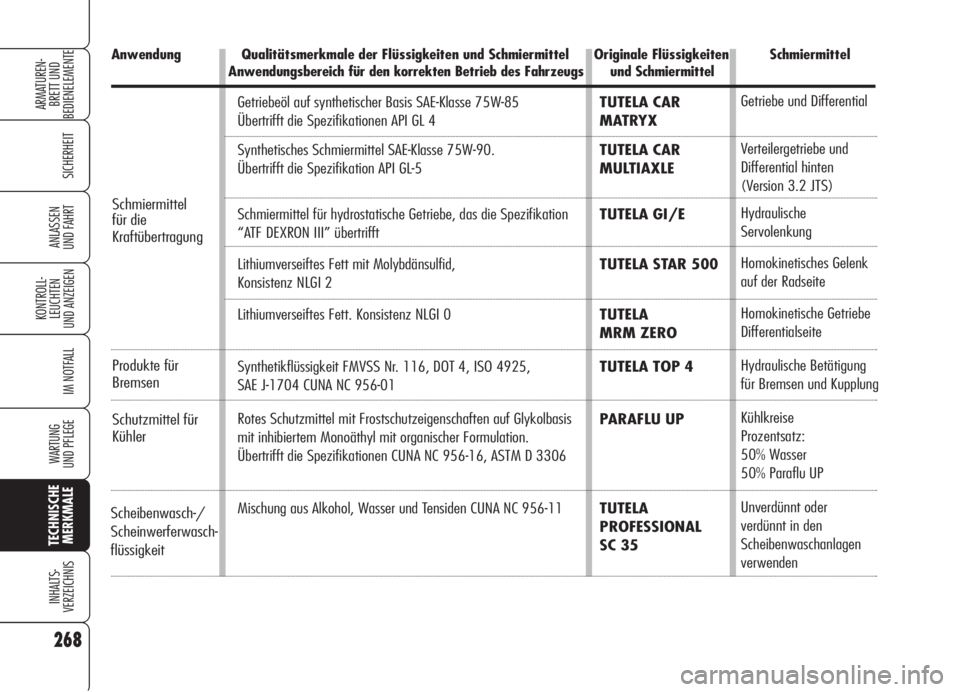

Getriebeöl auf synthetischer Basis SAE-Klasse 75W-85
Übertrifft die Spezifikationen API GL 4
Synthetisches Schmiermittel SAE-Klasse 75W-90.
Übertrifft die Spezifikation API GL-5
Schmiermittel für hydrostatische Getriebe, das die Spezifikation
“ATF DEXRON III” übertrifft
Lithiumverseiftes Fett mit Molybdänsulfid,
Konsistenz NLGI 2
Lithiumverseiftes Fett. Konsistenz NLGI 0
Synthetikflüssigkeit FMVSS Nr. 116, DOT 4, ISO 4925,
SAE J-1704 CUNA NC 956-01
Rotes Schutzmittel mit Frostschutzeigenschaften auf Glykolbasis
mit inhibiertem Monoäthyl mit organischer Formulation.
Übertrifft die Spezifikationen CUNA NC 956-16, ASTM D 3306
Mischung aus Alkohol, Wasser und Tensiden CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA CAR
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU UP
TUTELA
PROFESSIONAL
SC 35Getriebe und Differential
Verteilergetriebe und
Differential hinten
(Version 3.2 JTS)
Hydraulische
Servolenkung
Homokinetisches Gelenk
auf der Radseite
Homokinetische Getriebe
Differentialseite
Hydraulische Betätigung
für Bremsen und Kupplung
Kühlkreise
Prozentsatz:
50% Wasser
50% Paraflu UP
Unverdünnt oder
verdünnt in den
Scheibenwaschanlagen
verwenden
Produkte für
Bremsen
Scheibenwasch-/
Scheinwerferwasch-
flüssigkeit
Anwendung Qualitätsmerkmale der Flüssigkeiten und Schmiermittel Originale Flüssigkeiten Schmiermittel
Anwendungsbereich für den korrekten Betrieb des Fahrzeugs und Schmiermittel
Schutzmittel für
Kühler Schmiermittel
für die
Kraftübertragung
