Alfa Romeo 159 2006 Manual de Empleo y Cuidado (in Spanish)

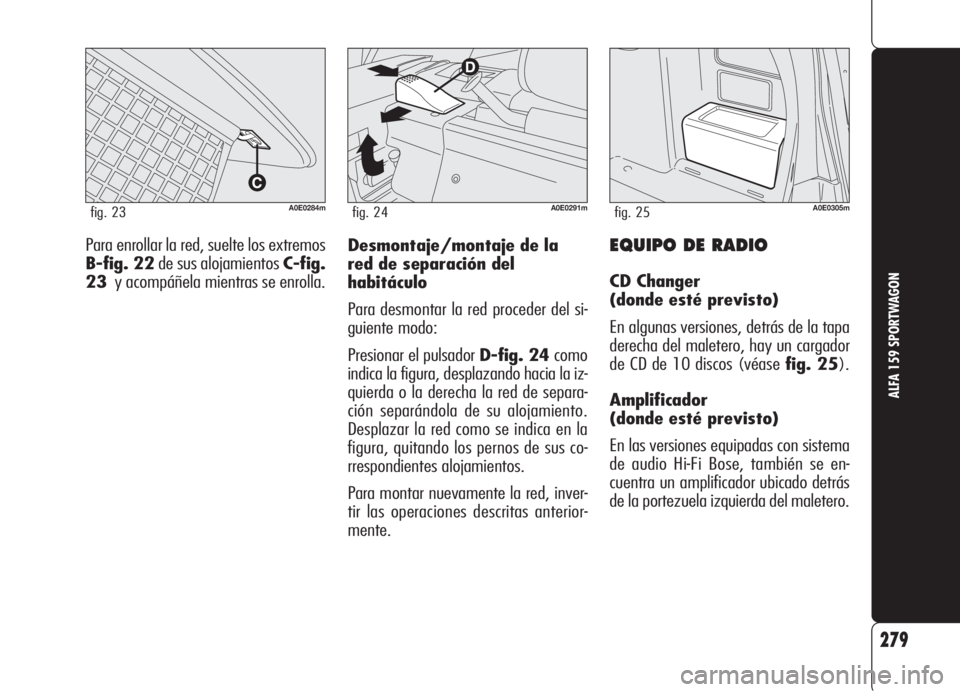

EQUIPO DE RADIO
CD Changer
(donde esté previsto)
En algunas versiones, detrás de la tapa
derecha del maletero, hay un cargador
de CD de 10 discos (véase fig. 25).
Amplificador
(donde esté previsto)
En las versiones equipadas con sistema
de audio Hi-Fi Bose, también se en-
cuentra un amplificador ubicado detrás
de la portezuela izquierda del maletero.
279
ALFA 159 SPORTWAGON
Para enrollar la red, suelte los extremos
B-fig. 22de sus alojamientos C-fig.
23y acompáñela mientras se enrolla.
A0E0291mfig. 24A0E0284mfig. 23A0E0305mfig. 25
Desmontaje/montaje de la
red de separación del
habitáculo
Para desmontar la red proceder del si-
guiente modo:
Presionar el pulsador D-fig. 24como
indica la figura, desplazando hacia la iz-
quierda o la derecha la red de separa-
ción separándola de su alojamiento.
Desplazar la red como se indica en la
figura, quitando los pernos de sus co-
rrespondientes alojamientos.
Para montar nuevamente la red, inver-
tir las operaciones descritas anterior-
mente.

280
ALFA 159 SPORTWAGON
A0E0286mfig. 27

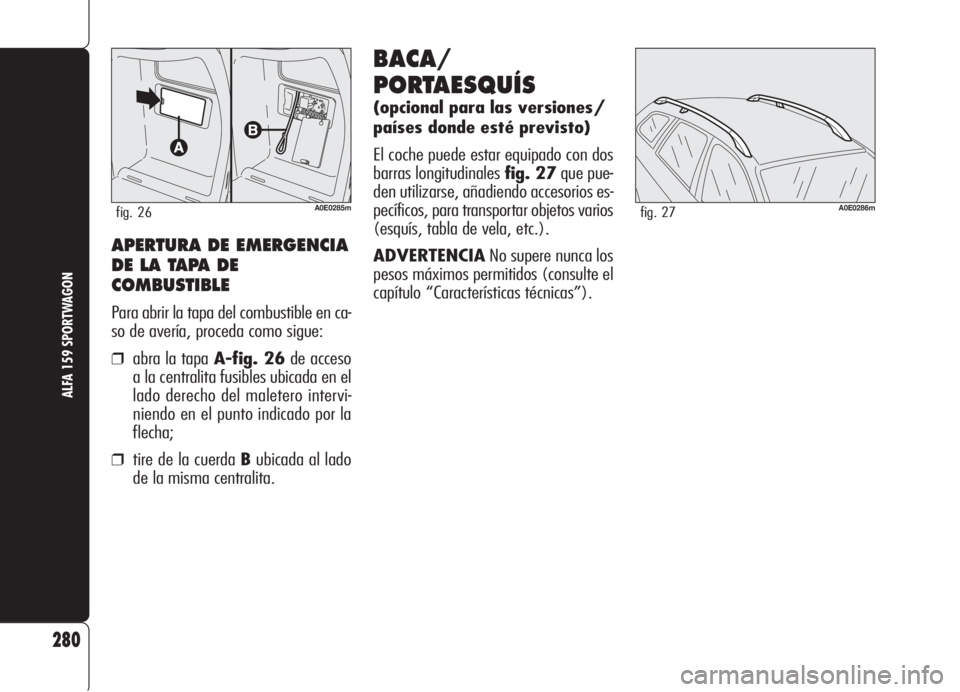

BACA/
PORTAESQUÍS
(opcional para las versiones/
países donde esté previsto)
El coche puede estar equipado con dos
barras longitudinales fig. 27que pue-
den utilizarse, añadiendo accesorios es-
pecíficos, para transportar objetos varios
(esquís, tabla de vela, etc.).
ADVERTENCIANo supere nunca los
pesos máximos permitidos (consulte el
capítulo “Características técnicas”).
APERTURA DE EMERGENCIA
DE LA TAPA DE
COMBUSTIBLE
Para abrir la tapa del combustible en ca-
so de avería, proceda como sigue:
❒abra la tapa A-fig. 26de acceso
a la centralita fusibles ubicada en el
lado derecho del maletero intervi-
niendo en el punto indicado por la
flecha;
❒tire de la cuerda Bubicada al lado
de la misma centralita.
A0E0285mfig. 26

281
ALFA 159 SPORTWAGON
Se puede realizar un montaje mixto, es
decir, montar sillas tradicionales y de
tipo "Isofix Universales". Le recordamos
que, en el caso de las sillas Isofix Uni-
versal, pueden emplearse sólo aquellas
homologadas que tienen la tarjeta ECE
R44/03 “Isofix Universal”.

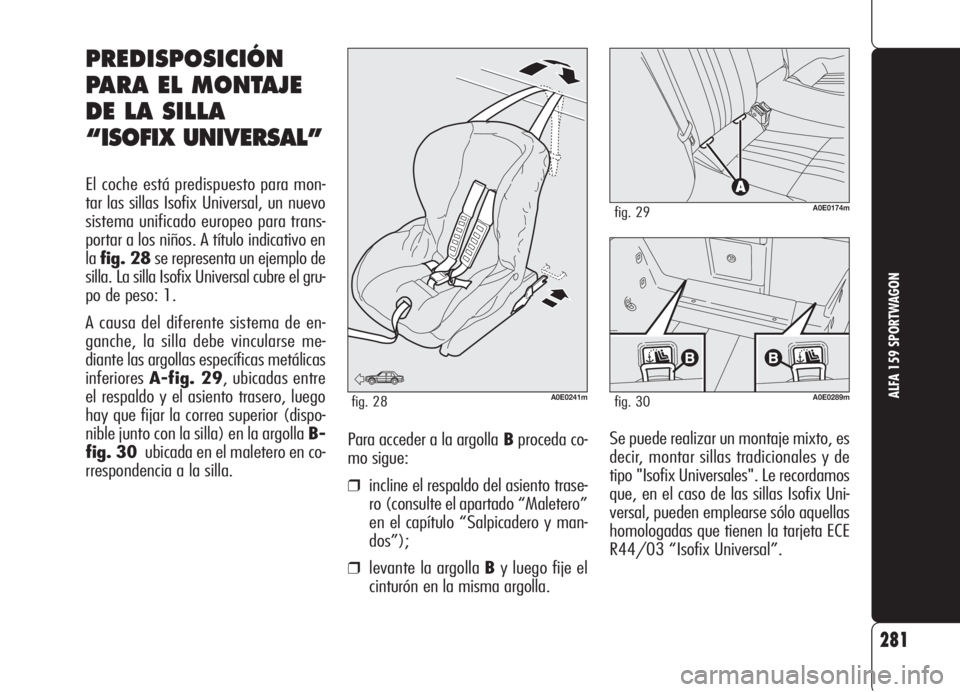

PREDISPOSICIÓN
PARA EL MONTAJE
DE LA SILLA
“ISOFIX UNIVERSAL”
El coche está predispuesto para mon-
tar las sillas Isofix Universal, un nuevo
sistema unificado europeo para trans-
portar a los niños. A título indicativo en
lafig. 28se representa un ejemplo de
silla. La silla Isofix Universal cubre el gru-
po de peso: 1.
A causa del diferente sistema de en-
ganche, la silla debe vincularse me-
diante las argollas específicas metálicas
inferioresA-fig. 29, ubicadas entre
el respaldo y el asiento trasero, luego
hay que fijar la correa superior (dispo-
nible junto con la silla) en la argolla B-
fig. 30ubicada en el maletero en co-
rrespondencia a la silla.Para acceder a la argollaBproceda co-
mo sigue:
❒incline el respaldo del asiento trase-
ro (consulte el apartado “Maletero”
en el capítulo “Salpicadero y man-
dos”);
❒levante la argolla By luego fije el
cinturón en la misma argolla.
A0E0174mfig. 29
A0E0289mfig. 30
fig. 28A0E0241m

❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 32;
282
ALFA 159 SPORTWAGON

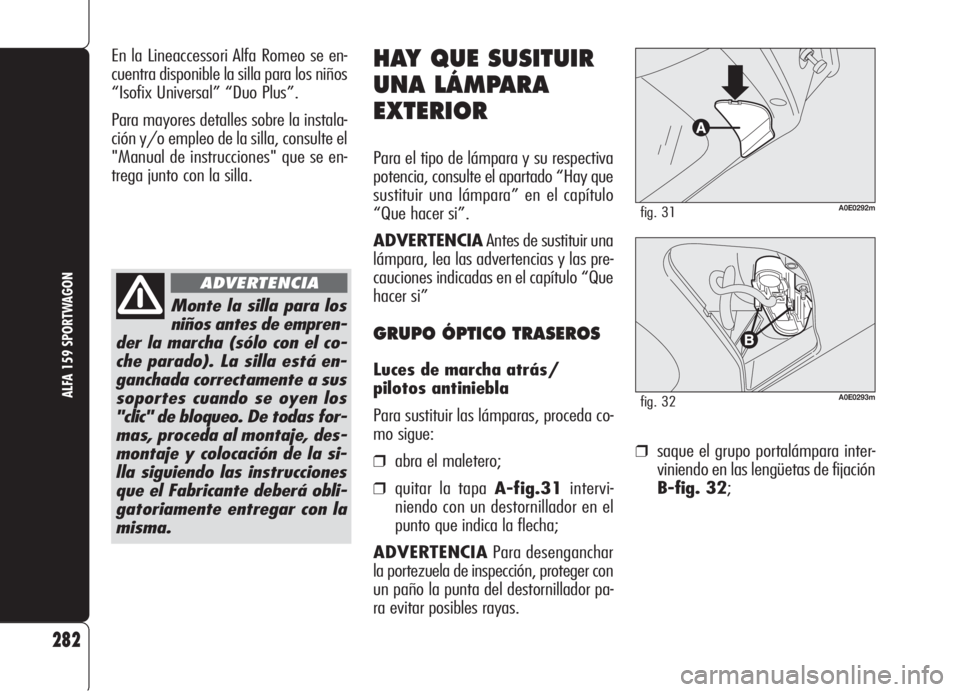

HAY QUE SUSITUIR
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y su respectiva
potencia, consulte el apartado “Hay que
sustituir una lámpara” en el capítulo
“Que hacer si”.
ADVERTENCIAAntes de sustituir una
lámpara, lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”
GRUPO ÓPTICO TRASEROS
Luces de marcha atrás/
pilotos antiniebla
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒quitar la tapa A-fig.31intervi-
niendo con un destornillador en el
punto que indica la flecha;
ADVERTENCIAPara desenganchar
la portezuela de inspección, proteger con
un paño la punta del destornillador pa-
ra evitar posibles rayas.
Monte la silla para los
niños antes de empren-
der la marcha (sólo con el co-
che parado). La silla está en-
ganchada correctamente a sus
soportes cuando se oyen los
"clic" de bloqueo. De todas for-
mas, proceda al montaje, des-
montaje y colocación de la si-
lla siguiendo las instrucciones
que el Fabricante deberá obli-
gatoriamente entregar con la
misma.
ADVERTENCIA
En la Lineaccessori Alfa Romeo se en-
cuentra disponible la silla para los niños
“Isofix Universal” “Duo Plus”.
Para mayores detalles sobre la instala-
ción y/o empleo de la silla, consulte el
"Manual de instrucciones" que se en-
trega junto con la silla.
A0E0292mfig. 31
A0E0293mfig. 32

283
ALFA 159 SPORTWAGON

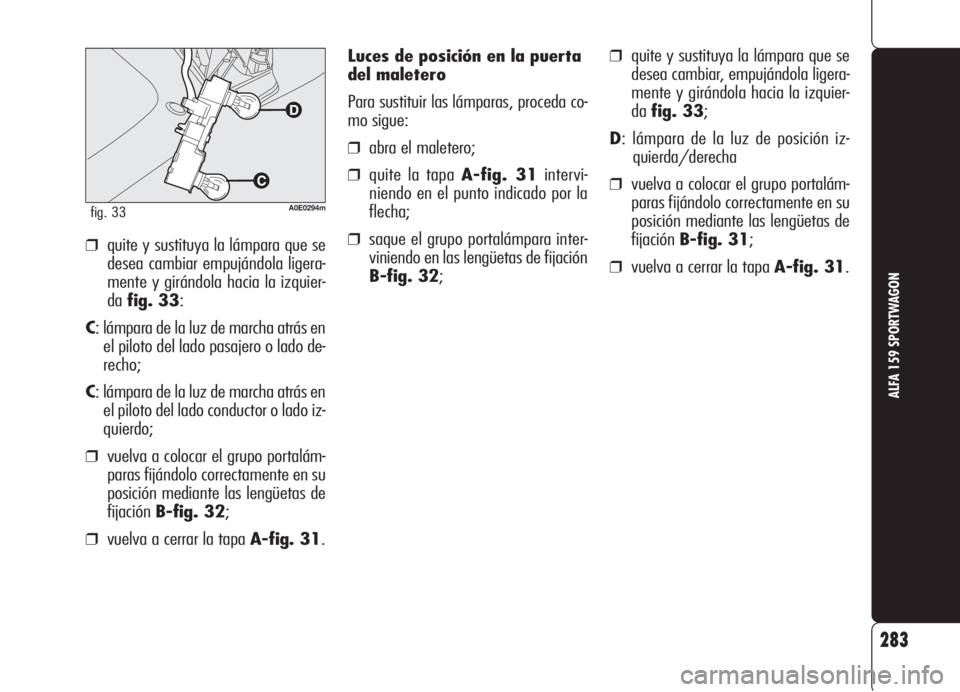

Luces de posición en la puerta
del maletero
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒quite la tapa A-fig. 31intervi-
niendo en el punto indicado por la
flecha;
❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 32;❒quite y sustituya la lámpara que se
desea cambiar empujándola ligera-
mente y girándola hacia la izquier-
dafig. 33:
C: lámpara de la luz de marcha atrás en
el piloto del lado pasajero o lado de-
recho;
C: lámpara de la luz de marcha atrás en
el piloto del lado conductor o lado iz-
quierdo;
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 32;
❒vuelva a cerrar la tapa A-fig. 31.
A0E0294mfig. 33
❒quite y sustituya la lámpara que se
desea cambiar, empujándola ligera-
mente y girándola hacia la izquier-
dafig. 33;
D: lámpara de la luz de posición iz-
quierda/derecha
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 31;
❒vuelva a cerrar la tapa A-fig. 31.

284
ALFA 159 SPORTWAGON

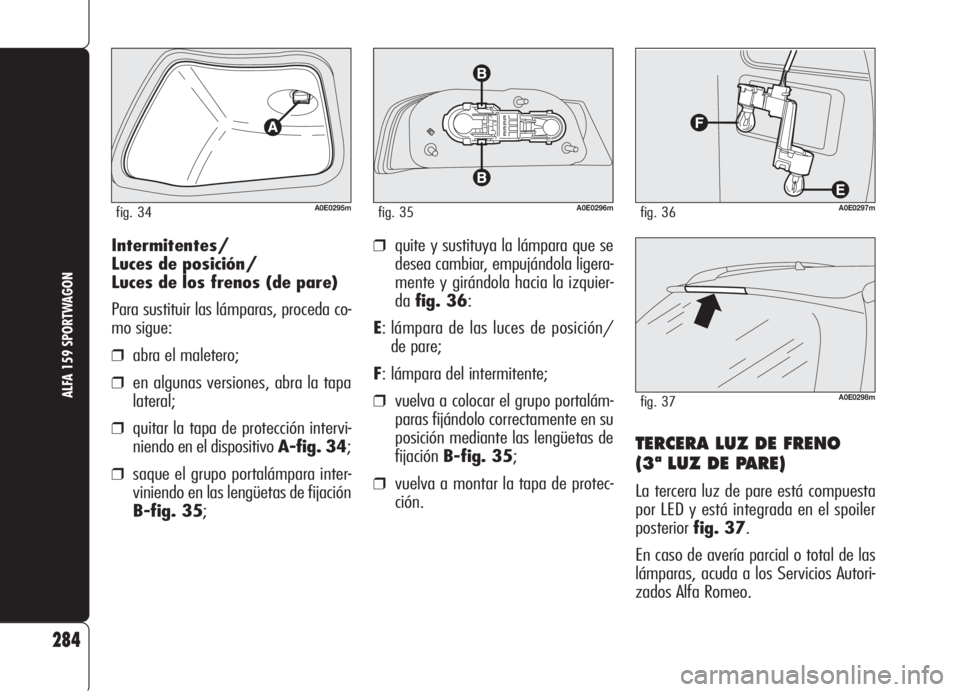

Intermitentes/
Luces de posición/
Luces de los frenos (de pare)
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒en algunas versiones, abra la tapa
lateral;
❒quitar la tapa de protección intervi-
niendo en el dispositivo A-fig. 34;
❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 35;
A0E0296mfig. 35A0E0297mfig. 36
A0E0298mfig. 37
❒quite y sustituya la lámpara que se
desea cambiar, empujándola ligera-
mente y girándola hacia la izquier-
dafig. 36:
E: lámpara de las luces de posición/
de pare;
F: lámpara del intermitente;
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 35;
❒vuelva a montar la tapa de protec-
ción.
A0E0295mfig. 34
TERCERA LUZ DE FRENO
(3ª LUZ DE PARE)
La tercera luz de pare está compuesta
por LED y está integrada en el spoiler
posteriorfig. 37.
En caso de avería parcial o total de las
lámparas, acuda a los Servicios Autori-
zados Alfa Romeo.

285
ALFA 159 SPORTWAGON
LUZ DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 38ha-
ciendo palanca en el punto indica-
do por la flecha;
❒sustituya la lámpara B-fig. 39sol-
tándola de los contactos laterales
asegurándose que la nueva lámpa-
ra esté bloqueada correctamente en-
tre los mismos contactos;
❒vuelva a montar la lámpara intro-
duciéndola correctamente en su po-
sición primero por un lado y luego
presionando por el otro hasta ad-
vertir el “clic” de bloqueo.
HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y su respectiva
potencia, consulte el apartado “Hay que
sustituir una lámpara” en el capítulo
“Que hacer si”.
ADVERTENCIAAntes de sustituir una
lámpara, lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”
A0E0299mfig. 38A0E0300mfig. 39

❒sustituya la lámpara B-fig. 41sol-
tándola de los contactos laterales
asegurándose que la nueva lámpa-
ra esté bloqueada correctamente en-
tre los mismos contactos;
❒vuelva a montar la lámpara intro-
duciéndola correctamente en su po-
sición primero por un lado y luego
presionando por el otro hasta ad-
vertir el “clic” de bloqueo.

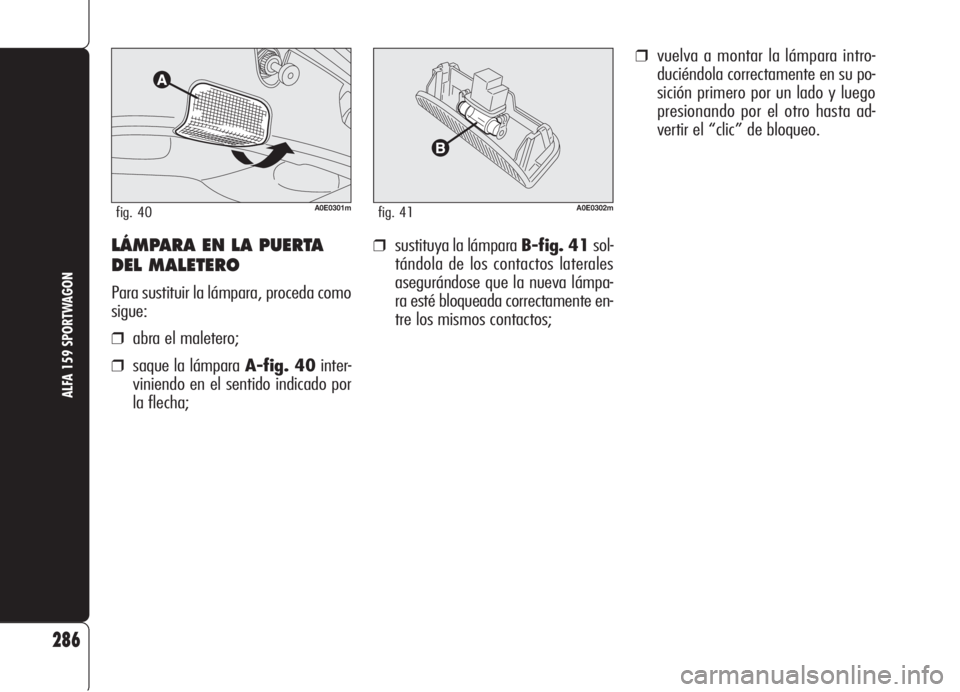

LÁMPARA EN LA PUERTA
DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 40inter-
viniendo en el sentido indicado por
la flecha;
286
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41

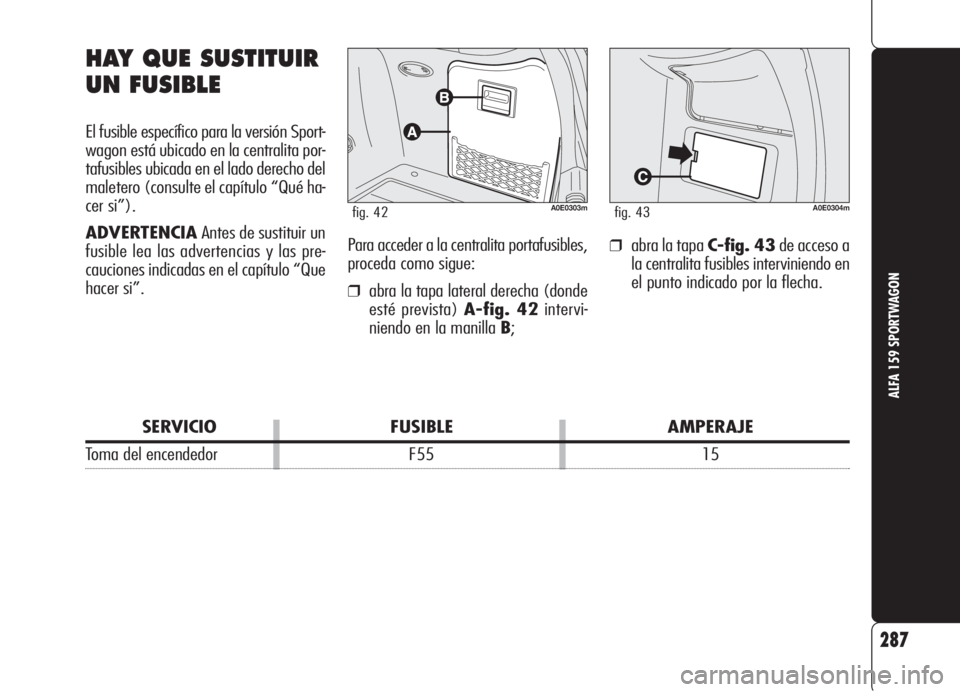

HAY QUE SUSTITUIR
UN FUSIBLE
El fusible específico para la versión Sport-
wagon está ubicado en la centralita por-
tafusibles ubicada en el lado derecho del
maletero (consulte el capítulo “Qué ha-
cer si”).
ADVERTENCIAAntes de sustituir un
fusible lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”.
287
ALFA 159 SPORTWAGON
A0E0303mfig. 42A0E0304mfig. 43
Para acceder a la centralita portafusibles,
proceda como sigue:
❒abra la tapa lateral derecha (donde
esté prevista) A-fig. 42intervi-
niendo en la manilla B;
SERVICIO FUSIBLE AMPERAJE
Toma del encendedor F55 15
❒abra la tapa C-fig. 43de acceso a
la centralita fusibles interviniendo en
el punto indicado por la flecha.

288
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS

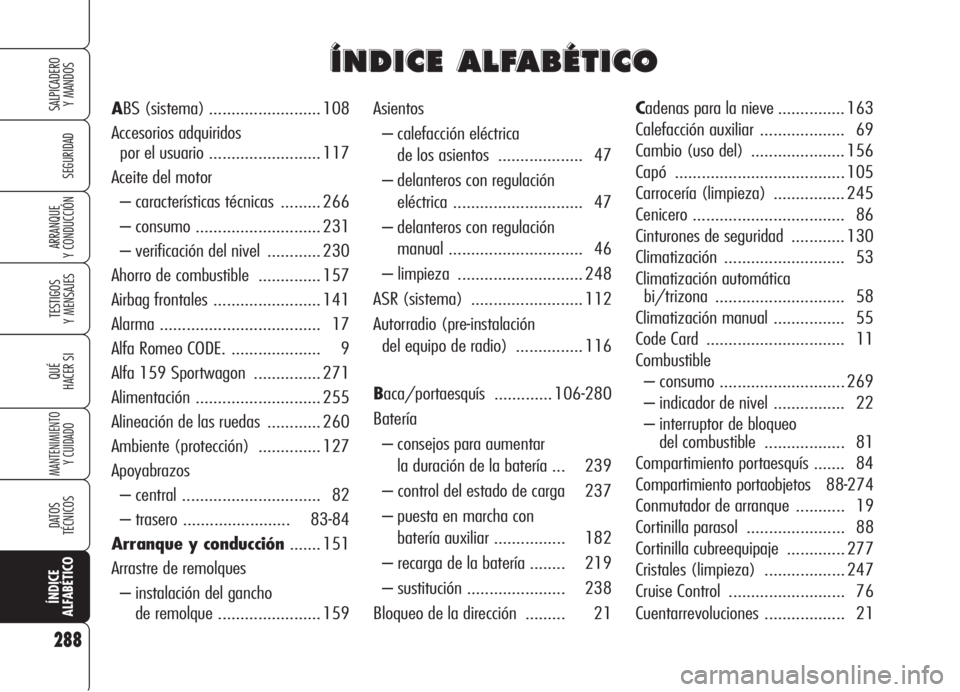

ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Asientos
– calefacción eléctrica
de los asientos ................... 47
– delanteros con regulación
eléctrica ............................. 47
– delanteros con regulación
manual .............................. 46
– limpieza ............................ 248
ASR (sistema) ......................... 112
Autorradio (pre-instalación
del equipo de radio) ............... 116
Baca/portaesquís ............. 106-280
Batería
– consejos para aumentar
la duración de la batería ... 239
– control del estado de carga 237
– puesta en marcha con
batería auxiliar ................ 182
– recarga de la batería ........ 219
– sustitución ...................... 238
Bloqueo de la dirección ......... 21Cadenas para la nieve ............... 163
Calefacción auxiliar ................... 69
Cambio (uso del) ..................... 156
Capó ...................................... 105
Carrocería (limpieza) ................ 245
Cenicero .................................. 86
Cinturones de seguridad ............ 130
Climatización ........................... 53
Climatización automática
bi/trizona ............................. 58
Climatización manual ................ 55
Code Card ............................... 11
Combustible
– consumo ............................ 269
– indicador de nivel ................ 22
– interruptor de bloqueo
del combustible .................. 81
Compartimiento portaesquís ....... 84
Compartimiento portaobjetos 88-274
Conmutador de arranque ........... 19
Cortinilla parasol ...................... 88
Cortinilla cubreequipaje ............. 277
Cristales (limpieza) .................. 247
Cruise Control .......................... 76
Cuentarrevoluciones .................. 21 ABS (sistema) ......................... 108
Accesorios adquiridos
por el usuario ......................... 117
Aceite del motor
– características técnicas ......... 266
– consumo ............................ 231
– verificación del nivel ............ 230
Ahorro de combustible .............. 157
Airbag frontales ........................ 141
Alarma .................................... 17
Alfa Romeo CODE. .................... 9
Alfa 159 Sportwagon ............... 271
Alimentación ............................ 255
Alineación de las ruedas ............ 260
Ambiente (protección) .............. 127
Apoyabrazos
– central ............................... 82
– trasero ........................ 83-84
Arranque y conducción....... 151
Arrastre de remolques
– instalación del gancho
de remolque ....................... 159
Í Í
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
É É
T T
I I
C C
O O
