SISTEMA AUTO-RÁDIO
CD Changer (se previsto)
Nalgumas versões, atrás da portinhola
direita da bagageira, é presente um ca-
rregador CD Changer de 10 discos (ver
afig. 25).
Amplificador (se previsto)
Nas versões equipadas de sistema áu-
dio Hi-Fi Bose é também presente, atrás
da portinhola esquerda da bagageira,
um amplificador.
279
ALFA 159 SPORTWAGON
Para rebobinar a rede, elevar as extre-
midadesB-fig. 22das sedes C-fig.
23e acompanhá-la coma as mãos en-
quanto se enrola.
A0E0291mfig. 24A0E0284mfig. 23A0E0305mfig. 25

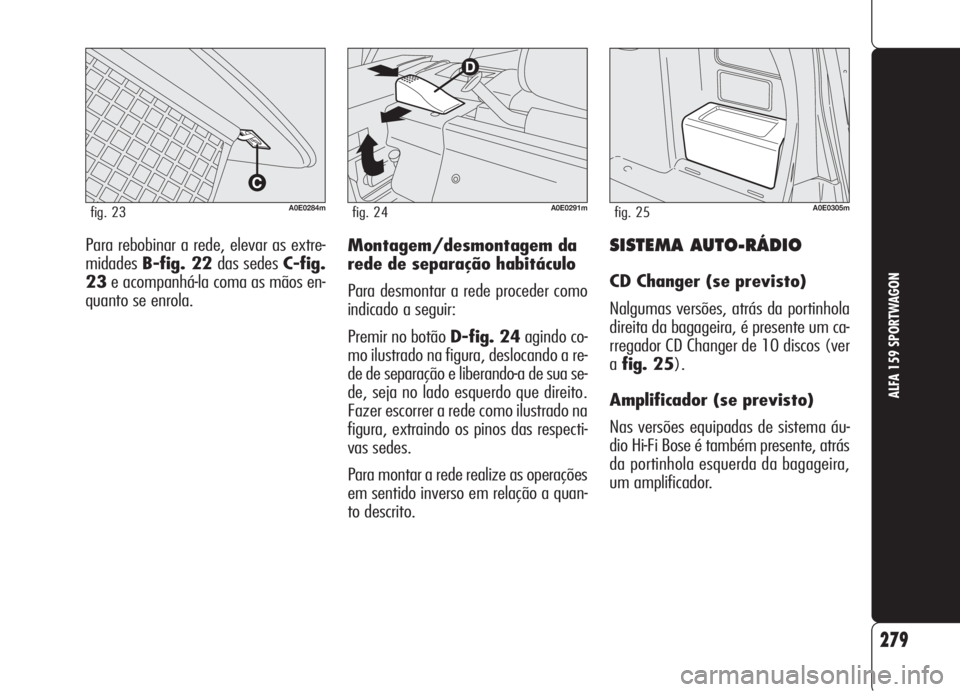

Montagem/desmontagem da
rede de separação habitáculo
Para desmontar a rede proceder como
indicado a seguir:
Premir no botão D-fig. 24agindo co-
mo ilustrado na figura, deslocando a re-
de de separação e liberando-a de sua se-
de, seja no lado esquerdo que direito.
Fazer escorrer a rede como ilustrado na
figura, extraindo os pinos das respecti-
vas sedes.
Para montar a rede realize as operações
em sentido inverso em relação a quan-
to descrito.

280
ALFA 159 SPORTWAGON
A0E0286mfig. 27
PORTA-BAGAGENS/
PORTA-ESQUIS
(a pedido para versões/
mercados onde previsto)
O veículo pode ser equipado com duas
barras longitudinais fig. 27que podem
ser utilizadas, com a adição de acessó-
rios específicos, para o transporte de vá-
rios objectos (esquis, wind-surf, etc.).
AVISONunca superar as cargas Má-
ximas permitidas (ver o capítulo “Ca-
racterísticas técnicas”).

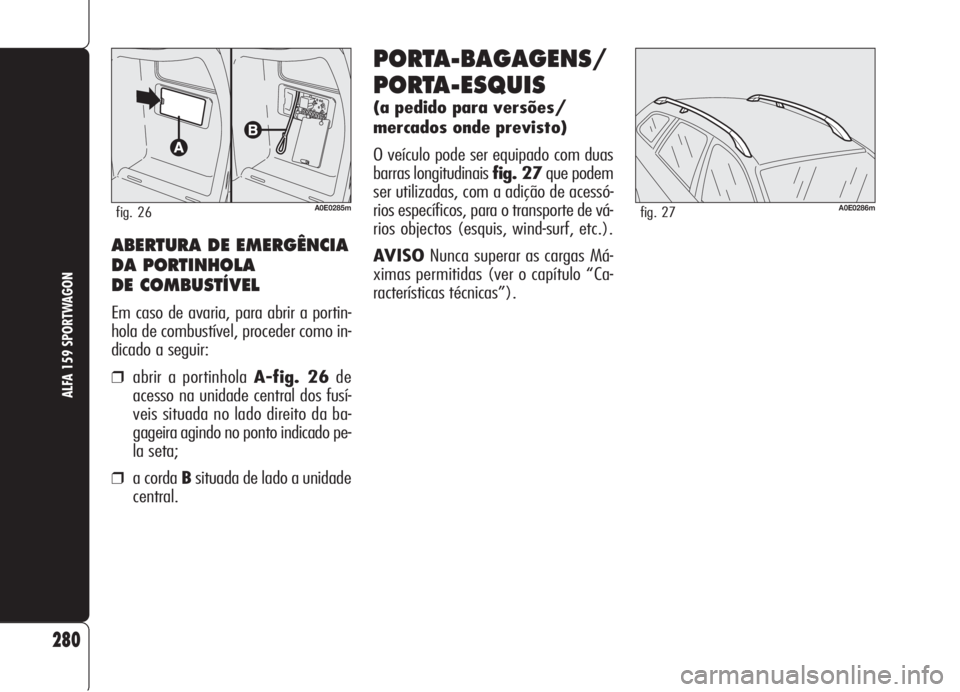

ABERTURA DE EMERGÊNCIA
DA PORTINHOLA
DE COMBUSTÍVEL
Em caso de avaria, para abrir a portin-
hola de combustível, proceder como in-
dicado a seguir:
❒abrir a portinhola A-fig. 26de
acesso na unidade central dos fusí-
veis situada no lado direito da ba-
gageira agindo no ponto indicado pe-
la seta;
❒a corda Bsituada de lado a unidade
central.
A0E0285mfig. 26

281
ALFA 159 SPORTWAGON
É possível efectuar a montagem mista
de cadeirinhas tradicionais e “Isofix Uni-
versais”. Lembramos que, no caso de
cadeirinhas Isofix Universal podem ser
utilizadas todas aquelas homologadas
com a legenda ECE R44/03 “Isofix Uni-
versal”.

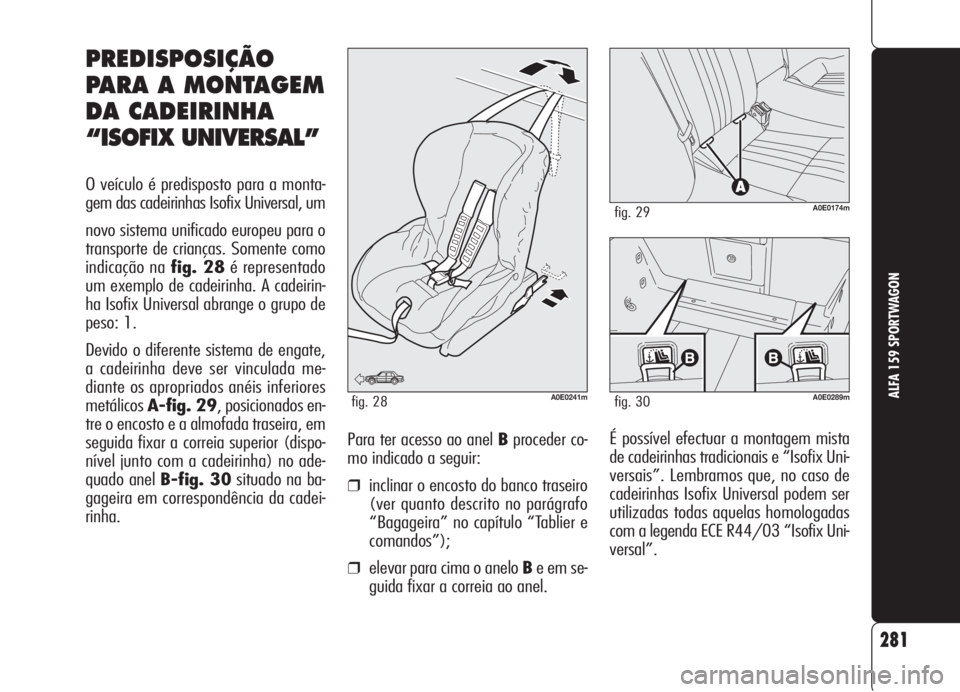

PREDISPOSIÇÃO
PARA A MONTAGEM
DA CADEIRINHA
“ISOFIX UNIVERSAL”
O veículo é predisposto para a monta-
gem das cadeirinhas Isofix Universal, um
novo sistema unificado europeu para o
transporte de crianças. Somente como
indicação na fig. 28é representado
um exemplo de cadeirinha. A cadeirin-
ha Isofix Universal abrange o grupo de
peso: 1.
Devido o diferente sistema de engate,
a cadeirinha deve ser vinculada me-
diante os apropriados anéis inferiores
metálicosA-fig. 29, posicionados en-
tre o encosto e a almofada traseira, em
seguida fixar a correia superior (dispo-
nível junto com a cadeirinha) no ade-
quado anel B-fig. 30situado na ba-
gageira em correspondência da cadei-
rinha.Para ter acesso ao anel Bproceder co-
mo indicado a seguir:
❒inclinar o encosto do banco traseiro
(ver quanto descrito no parágrafo
“Bagageira” no capítulo “Tablier e
comandos”);
❒elevar para cima o anelo Be em se-
guida fixar a correia ao anel.
A0E0174mfig. 29
A0E0289mfig. 30
fig. 28A0E0241m

❒extrair o grupo porta-lâmpadas agin-
do nas linguetas de retenção B-
fig. 32;
282
ALFA 159 SPORTWAGON

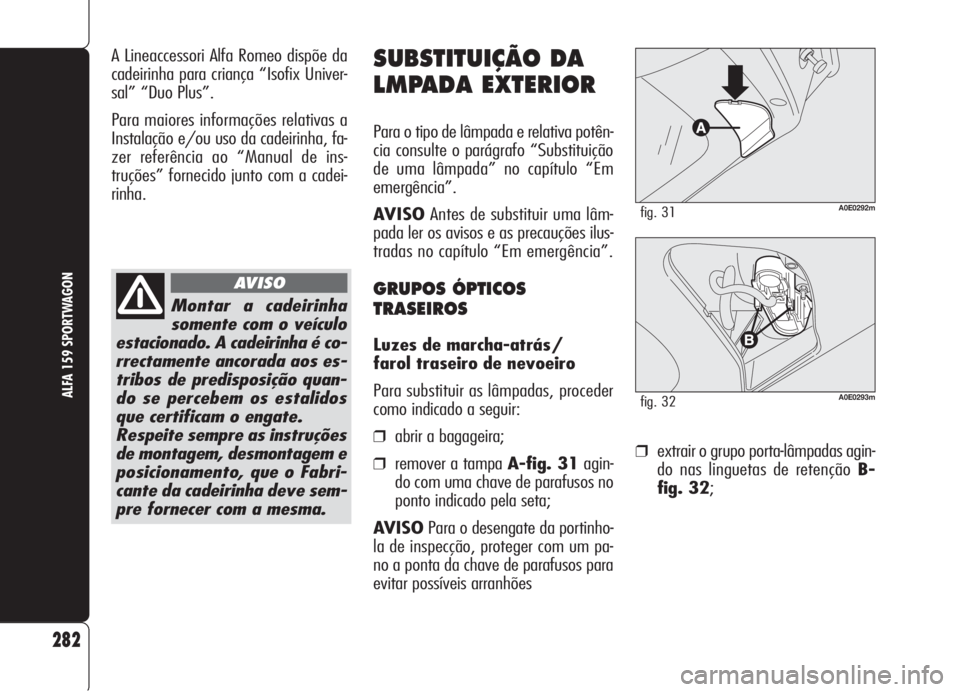

SUBSTITUIÇÃO DA
LMPADA EXTERIOR
Para o tipo de lâmpada e relativa potên-
cia consulte o parágrafo “Substituição
de uma lâmpada” no capítulo “Em
emergência”.
AVISOAntes de substituir uma lâm-
pada ler os avisos e as precauções ilus-
tradas no capítulo “Em emergência”.
GRUPOS ÓPTICOS
TRASEIROS
Luzes de marcha-atrás/
farol traseiro de nevoeiro
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒remover a tampa A-fig. 31agin-
do com uma chave de parafusos no
ponto indicado pela seta;
AVISOPara o desengate da portinho-
la de inspecção, proteger com um pa-
no a ponta da chave de parafusos para
evitar possíveis arranhões
Montar a cadeirinha
somente com o veículo
estacionado. A cadeirinha é co-
rrectamente ancorada aos es-
tribos de predisposição quan-
do se percebem os estalidos
que certificam o engate.
Respeite sempre as instruções
de montagem, desmontagem e
posicionamento, que o Fabri-
cante da cadeirinha deve sem-
pre fornecer com a mesma.
AVISO
A Lineaccessori Alfa Romeo dispõe da
cadeirinha para criança “Isofix Univer-
sal” “Duo Plus”.
Para maiores informações relativas a
Instalação e/ou uso da cadeirinha, fa-
zer referência ao “Manual de ins-
truções” fornecido junto com a cadei-
rinha.
A0E0292mfig. 31
A0E0293mfig. 32

283
ALFA 159 SPORTWAGON

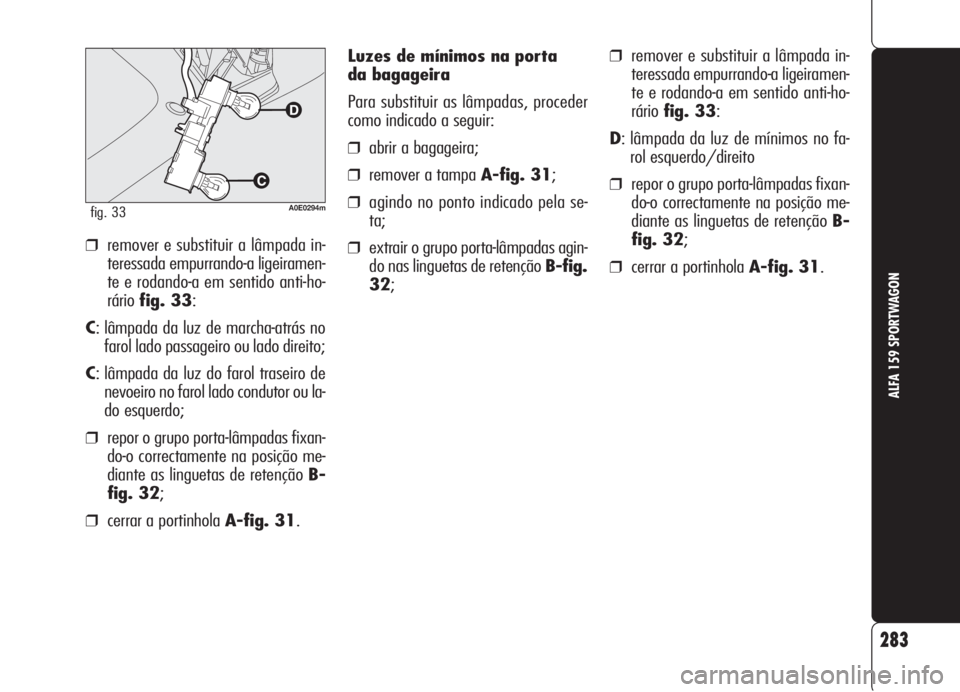

Luzes de mínimos na porta
da bagageira
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒remover a tampa A-fig. 31;
❒agindo no ponto indicado pela se-
ta;
❒extrair o grupo porta-lâmpadas agin-
do nas linguetas de retenção B-fig.
32;❒remover e substituir a lâmpada in-
teressada empurrando-a ligeiramen-
te e rodando-a em sentido anti-ho-
ráriofig. 33:
C: lâmpada da luz de marcha-atrás no
farol lado passageiro ou lado direito;
C: lâmpada da luz do farol traseiro de
nevoeiro no farol lado condutor ou la-
do esquerdo;
❒repor o grupo porta-lâmpadas fixan-
do-o correctamente na posição me-
diante as linguetas de retenção B-
fig. 32;
❒cerrar a portinhola A-fig. 31.
A0E0294mfig. 33
❒remover e substituir a lâmpada in-
teressada empurrando-a ligeiramen-
te e rodando-a em sentido anti-ho-
ráriofig. 33:
D: lâmpada da luz de mínimos no fa-
rol esquerdo/direito
❒repor o grupo porta-lâmpadas fixan-
do-o correctamente na posição me-
diante as linguetas de retenção B-
fig. 32;
❒cerrar a portinhola A-fig. 31.

284
ALFA 159 SPORTWAGON

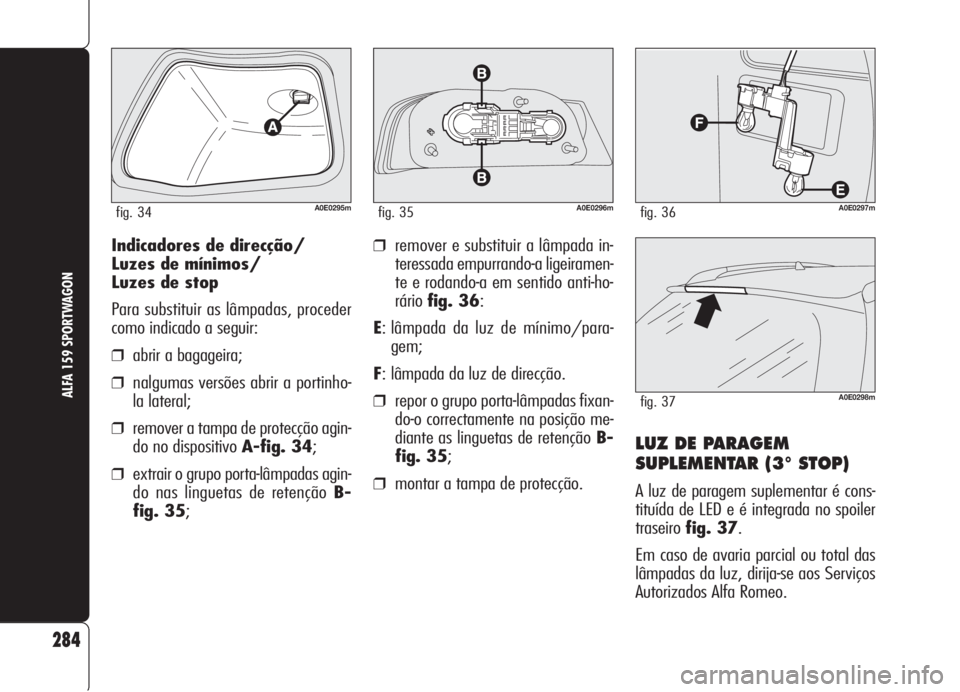

Indicadores de direcção/
Luzes de mínimos/
Luzes de stop
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒nalgumas versões abrir a portinho-
la lateral;
❒remover a tampa de protecção agin-
do no dispositivo A-fig. 34;
❒extrair o grupo porta-lâmpadas agin-
do nas linguetas de retenção B-
fig. 35;
A0E0296mfig. 35A0E0297mfig. 36
A0E0298mfig. 37
❒remover e substituir a lâmpada in-
teressada empurrando-a ligeiramen-
te e rodando-a em sentido anti-ho-
ráriofig. 36:
E: lâmpada da luz de mínimo/para-
gem;
F: lâmpada da luz de direcção.
❒repor o grupo porta-lâmpadas fixan-
do-o correctamente na posição me-
diante as linguetas de retenção B-
fig. 35;
❒montar a tampa de protecção.
A0E0295mfig. 34
LUZ DE PARAGEM
SUPLEMENTAR (3° STOP)
A luz de paragem suplementar é cons-
tituída de LED e é integrada no spoiler
traseirofig. 37.
Em caso de avaria parcial ou total das
lâmpadas da luz, dirija-se aos Serviços
Autorizados Alfa Romeo.

285
ALFA 159 SPORTWAGON

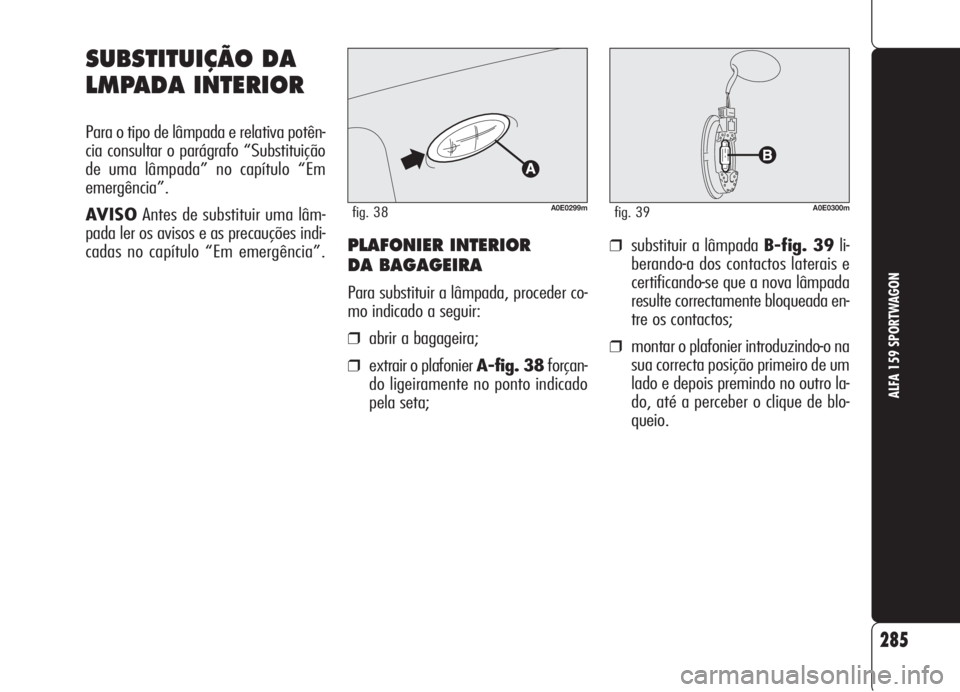

PLAFONIER INTERIOR
DA BAGAGEIRA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira;
❒extrair o plafonier A-fig. 38forçan-
do ligeiramente no ponto indicado
pela seta;
❒substituir a lâmpada B-fig. 39li-
berando-a dos contactos laterais e
certificando-se que a nova lâmpada
resulte correctamente bloqueada en-
tre os contactos;
❒montar o plafonier introduzindo-o na
sua correcta posição primeiro de um
lado e depois premindo no outro la-
do, até a perceber o clique de blo-
queio.
SUBSTITUIÇÃO DA
LMPADA INTERIOR
Para o tipo de lâmpada e relativa potên-
cia consultar o parágrafo “Substituição
de uma lâmpada” no capítulo “Em
emergência”.
AVISOAntes de substituir uma lâm-
pada ler os avisos e as precauções indi-
cadas no capítulo “Em emergência”.
A0E0299mfig. 38A0E0300mfig. 39

substituir a lâmpada B-fig. 41libe-
rando-a dos contactos laterais e certifi-
cando-se que a nova lâmpada resulte co-
rrectamente bloqueada entre os con-
tactos;
❒montar o plafonier introduzindo-o na
sua correcta posição primeiro de um
lado e depois premindo no outro la-
do, até a perceber o clique de blo-
queio.
PLAFONIER NA PORTA
DA BAGAGEIRA
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira;
❒extrair o plafonier A-fig. 40agin-
do no sentido indicado pela seta;
286
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41

SUBSTITUIÇÃO
DOS FUSÍVEIS
O fusível específico para a versão Sport-
wagon está situado na unidade central
porta-fusíveis situada no lado direito da
bagageira (ver o capítulo “Em emergên-
cia”).
AVISOAntes de substituir um fusível
ler os avisos e as precauções indicadas
no capítulo “Em emergência”.
287
ALFA 159 SPORTWAGON
A0E0303mfig. 42A0E0304mfig. 43
Para ter acesso à unidade central por-
ta-fusíveis, é necessário proceder como
indicado seguir:
❒abrir a portinhola lateral direita (se
previsto)A-fig. 42agindo no pu-
xadorB;
ACESSÓRIO FUSÍVEL AMPERE
Tomada isqueiro F55 15
❒abrir a portinhola C-fig. 43de
acesso à unidade central dos fusíveis
agendo no ponto indicado pela se-
ta.

288
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS

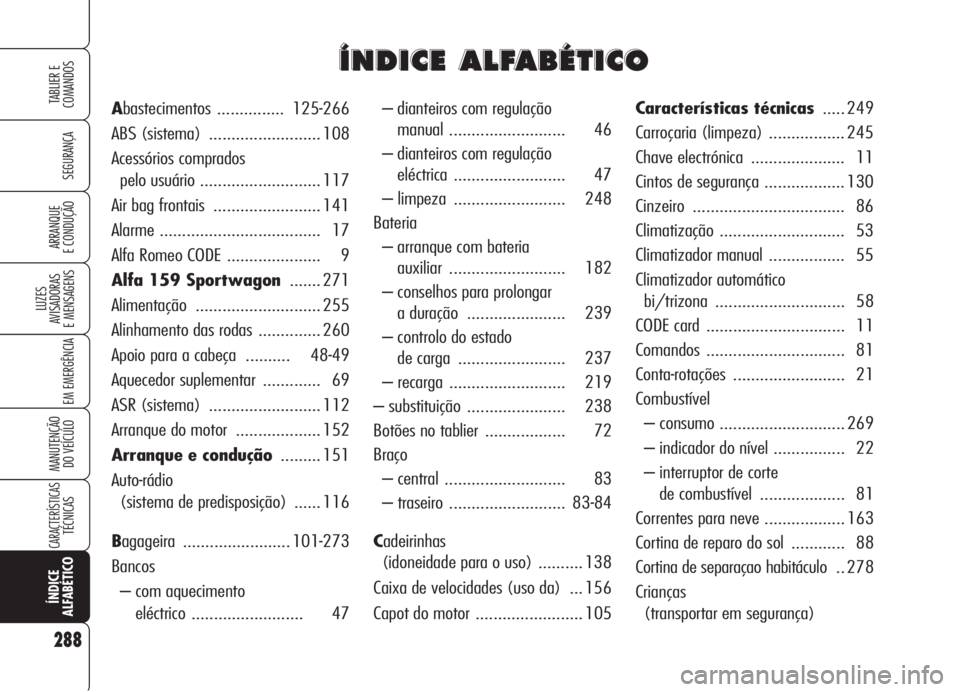

ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
– dianteiros com regulação
manual .......................... 46
– dianteiros com regulação
eléctrica ......................... 47
– limpeza ......................... 248
Bateria
– arranque com bateria
auxiliar .......................... 182
– conselhos para prolongar
a duração ...................... 239
– controlo do estado
de carga ........................ 237
– recarga .......................... 219
– substituição ...................... 238
Botões no tablier .................. 72
Braço
– central ........................... 83
– traseiro .......................... 83-84
Cadeirinhas
(idoneidade para o uso) .......... 138
Caixa de velocidades (uso da) ... 156
Capot do motor ........................ 105Características técnicas..... 249
Carroçaria (limpeza) ................. 245
Chave electrónica ..................... 11
Cintos de segurança .................. 130
Cinzeiro .................................. 86
Climatização ............................ 53
Climatizador manual ................. 55
Climatizador automático
bi/trizona ............................. 58
CODE card ............................... 11
Comandos ............................... 81
Conta-rotações ......................... 21
Combustível
– consumo ............................ 269
– indicador do nível ................ 22
– interruptor de corte
de combustível ................... 81
Correntes para neve .................. 163
Cortina de reparo do sol ............ 88
Cortina de separaçao habitáculo .. 278
Crianças
(transportar em segurança) Abastecimentos ............... 125-266
ABS (sistema) ......................... 108
Acessórios comprados
pelo usuário ........................... 117
Air bag frontais ........................ 141
Alarme .................................... 17
Alfa Romeo CODE ..................... 9
Alfa 159 Sportwagon....... 271
Alimentação ............................ 255
Alinhamento das rodas .............. 260
Apoio para a cabeça .......... 48-49
Aquecedor suplementar ............. 69
ASR (sistema) ......................... 112
Arranque do motor ................... 152
Arranque e condução......... 151
Auto-rádio
(sistema de predisposição) ...... 116
Bagageira ........................ 101-273
Bancos
– com aquecimento
eléctrico ......................... 47
Í Í
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
É É
T T
I I
C C
O O
