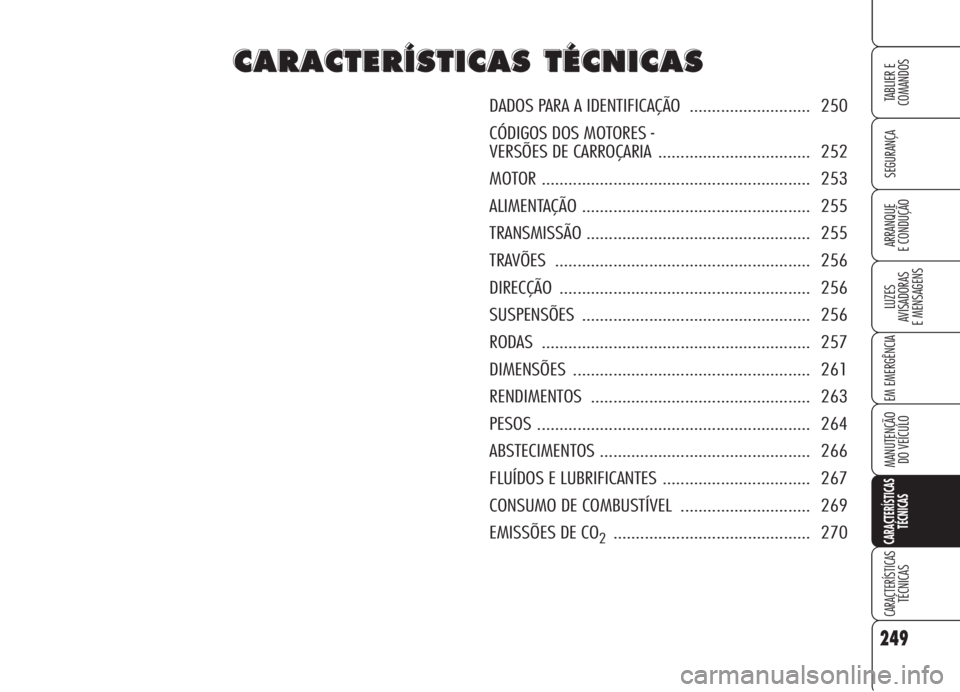

DADOS PARA A IDENTIFICAÇÃO ........................... 250
CÓDIGOS DOS MOTORES -
VERSÕES DE CARROÇARIA .................................. 252
MOTOR ............................................................ 253
ALIMENTAÇÃO ................................................... 255
TRANSMISSÃO .................................................. 255
TRAVÕES ......................................................... 256
DIRECÇÃO ........................................................ 256
SUSPENSÕES ................................................... 256
RODAS ............................................................ 257
DIMENSÕES ..................................................... 261
RENDIMENTOS ................................................. 263
PESOS ............................................................. 264
ABSTECIMENTOS ............................................... 266
FLUÍDOS E LUBRIFICANTES ................................. 267
CONSUMO DE COMBUSTÍVEL ............................. 269
EMISSÕES DE CO
2............................................ 270
Page 252 of 299

250
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO ETIQUETA DE RESUMO DOS
DADOS DE IDENTIFICAÇÃO
É aplicada no vão do motor, ao lado do
engate superior do amortecedor direito,
e traz os seguintes dados:
A.Espaço reservado aos dados de ho-
mologação nacional
B.Espaço para a marcação do número
progressivo do chassis
DADOS PARA
A IDENTIFICAÇÃO
Aconselha-se de tomar nota das siglas
de identificação. Os dados de identifi-
cação imprimidos e descritos nas placas
e a sua posição são as seguintes
fig. 1:
1- Etiqueta de resumo dos dados de
identificação
2- Marcação da carroçaria
3- Etiqueta de identificação da tinta da
carroçaria
4- Marcação do motor.C.Espaço disponível para a eventual in-
dicação dos pesos máximos autorizados
pelas várias legislações nacionais
D.Espaço reservado para a indicação
da versão e as indicações suplementa-
res àquelas prescritas
E.Espaço reservado ao valor do coefi-
ciente de fumosidade (só versões ga-
sóleo)
F.Espaço reservado para a marcação do
nome do fabricante.
A0E0045mfig. 1A0E0013mfig. 2
Page 253 of 299

ETIQUETA DE
IDENTIFICAÇÃO
DA TINTA DA CARROÇARIA

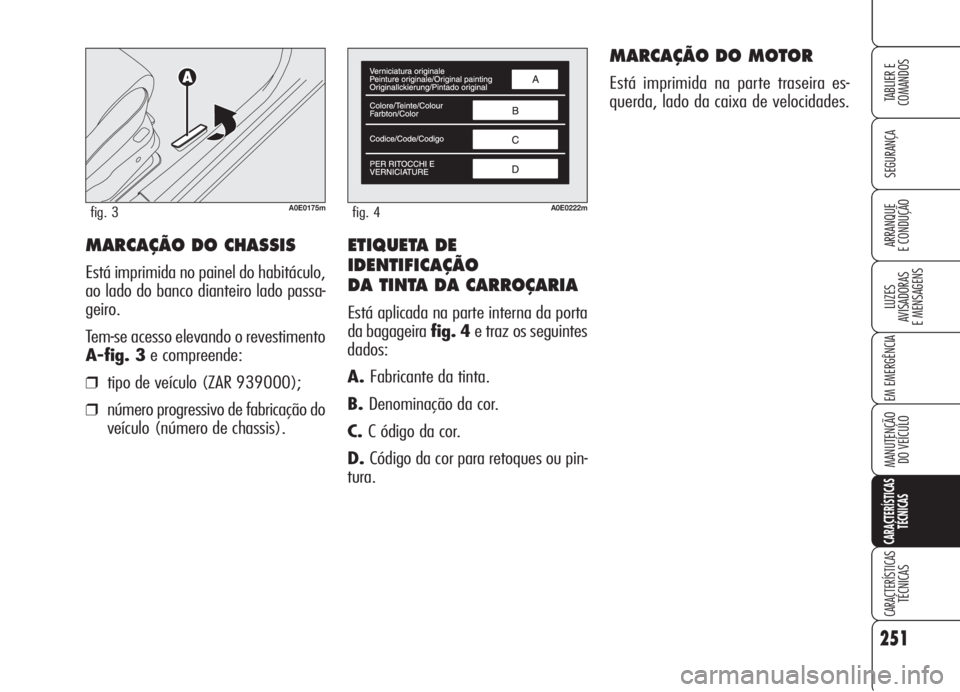

Está aplicada na parte interna da porta
