USO Y MANTENIMIENTOALFA
159
SERVICE
ESPAÑOL
Alfa 159 cop. LUM SPA 1-10-2007 9:52 Pagina 1

En el presente Manual de Uso y Mantenimiento están descritas todas las versiones de Alfa 159,
por lo tanto, deberá considerar sólo la información correspondiente al equipamiento, motor y
versión que Ud. ha comprado.

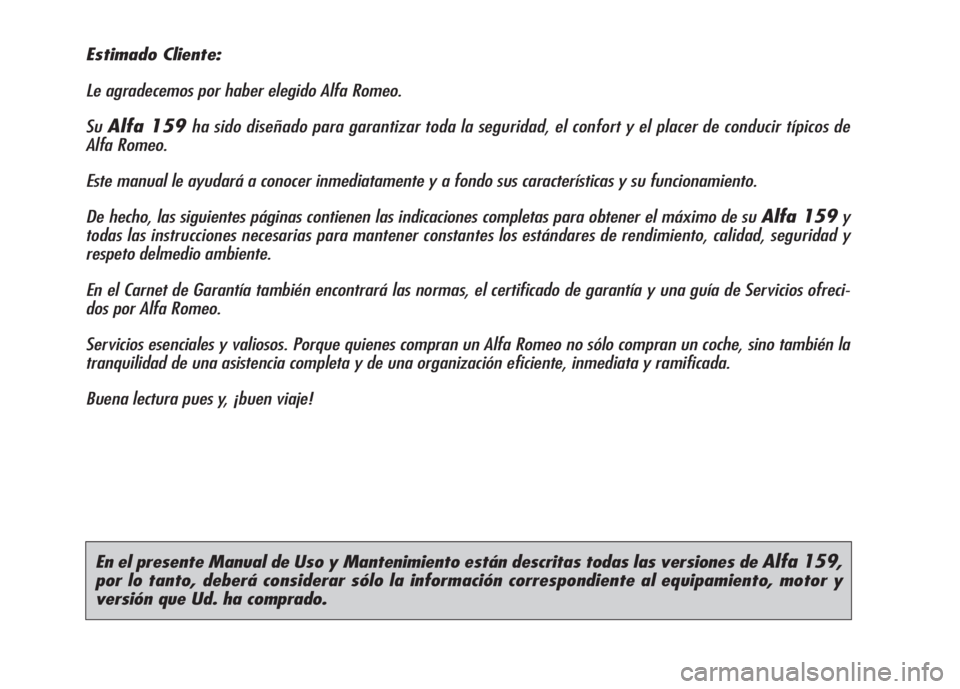

Estimado Cliente:
Le agradecemos por haber elegido Alfa Romeo.
Su
Alfa 159ha sido diseñado para garantizar toda la seguridad, el confort y el placer de conducir típicos de
Alfa Romeo.
Este manual le ayudará a conocer inmediatamente y a fondo sus características y su funcionamiento.
De hecho, las siguientes páginas contienen las indicaciones completas para obtener el máximo de su
Alfa 159y
todas las instrucciones necesarias para mantener constantes los estándares de rendimiento, calidad, seguridad y
respeto delmedio ambiente.
En el Carnet de Garantía también encontrará las normas, el certificado de garantía y una guía de Servicios ofreci-
dos por Alfa Romeo.
Servicios esenciales y valiosos. Porque quienes compran un Alfa Romeo no sólo compran un coche, sino también la
tranquilidad de una asistencia completa y de una organización eficiente, inmediata y ramificada.
Buena lectura pues y, ¡buen viaje!

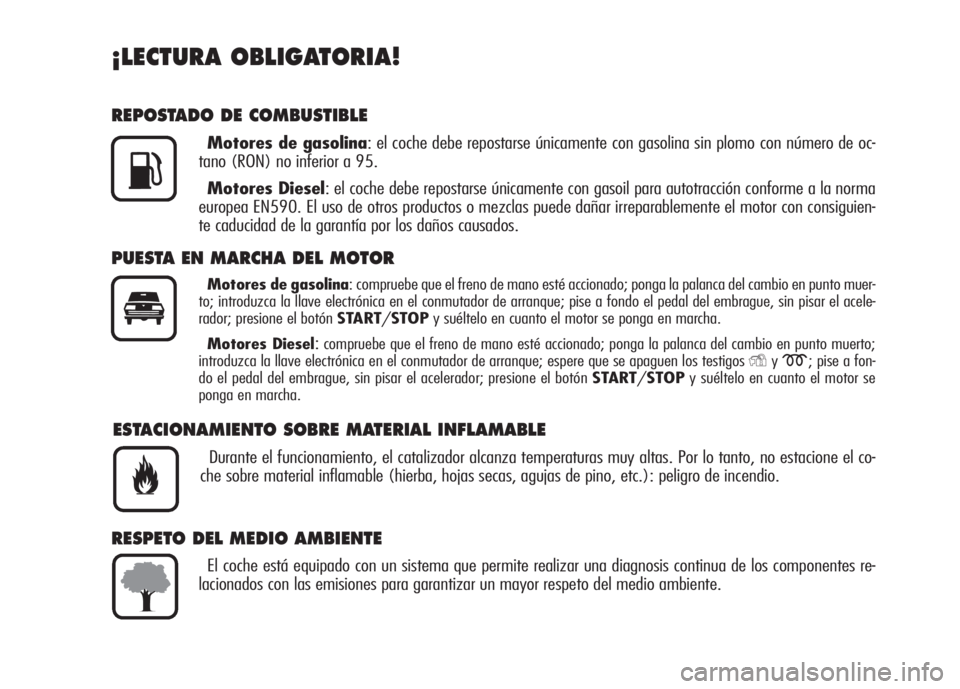

¡LECTURA OBLIGATORIA!
REPOSTADO DE COMBUSTIBLE
Motores de gasolina: el coche debe repostarse únicamente con gasolina sin plomo con número de oc-
tano (RON) no inferior a 95.
Motores Diesel: el coche debe repostarse únicamente con gasoil para autotracción conforme a la norma
europea EN590. El uso de otros productos o mezclas puede dañar irreparablemente el motor con consiguien-
te caducidad de la garantía por los daños causados.
K
PUESTA EN MARCHA DEL MOTOR
Motores de gasolina: compruebe que el freno de mano esté accionado; ponga la palanca del cambio en punto muer-
to; introduzca la llave electrónica en el conmutador de arranque; pise a fondo el pedal del embrague, sin pisar el acele-
rador; presione el botón START/STOPy suéltelo en cuanto el motor se ponga en marcha.
Motores Diesel
:compruebe que el freno de mano esté accionado; ponga la palanca del cambio en punto muerto;
introduzca la llave electrónica en el conmutador de arranque; espere que se apaguen los testigos
Yym; pise a fon-
do el pedal del embrague, sin pisar el acelerador; presione el botónSTART/STOPy suéltelo en cuanto el motor se
ponga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el catalizador alcanza temperaturas muy altas. Por lo tanto, no estacione el co-
che sobre material inflamable (hierba, hojas secas, agujas de pino, etc.): peligro de incendio.

RESPETO DEL MEDIO AMBIENTE
El coche está equipado con un sistema que permite realizar una diagnosis continua de los componentes re-
lacionados con las emisiones para garantizar un mayor respeto del medio ambiente.

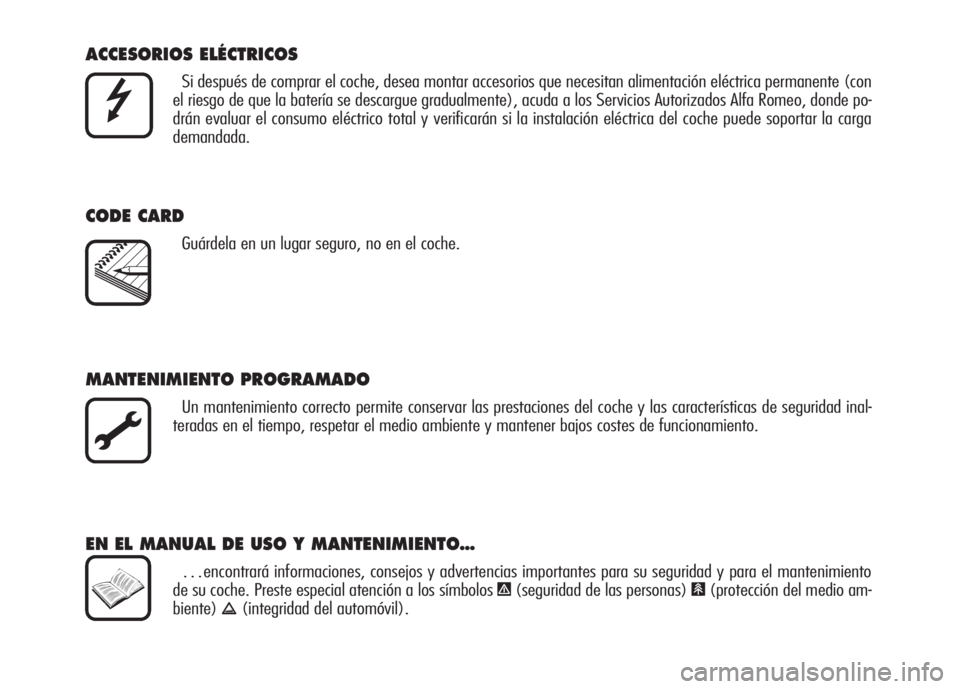

ACCESORIOS ELÉCTRICOS
Si después de comprar el coche, desea montar accesorios que necesitan alimentación eléctrica permanente (con
el riesgo de que la batería se descargue gradualmente), acuda a los Servicios Autorizados Alfa Romeo, donde po-
drán evaluar el consumo eléctrico total y verificarán si la instalación eléctrica del coche puede soportar la carga
demandada.

CODE CARD
Guárdela en un lugar seguro, no en el coche.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar las prestaciones del coche y las características de seguridad inal-
teradas en el tiempo, respetar el medio ambiente y mantener bajos costes de funcionamiento.
EN EL MANUAL DE USO Y MANTENIMIENTO…
…encontrará informaciones, consejos y advertencias importantes para su seguridad y para el mantenimiento
de su coche. Preste especial atención a los símbolos
"(seguridad de las personas) #(protección del medio am-
biente)
â(integridad del automóvil).

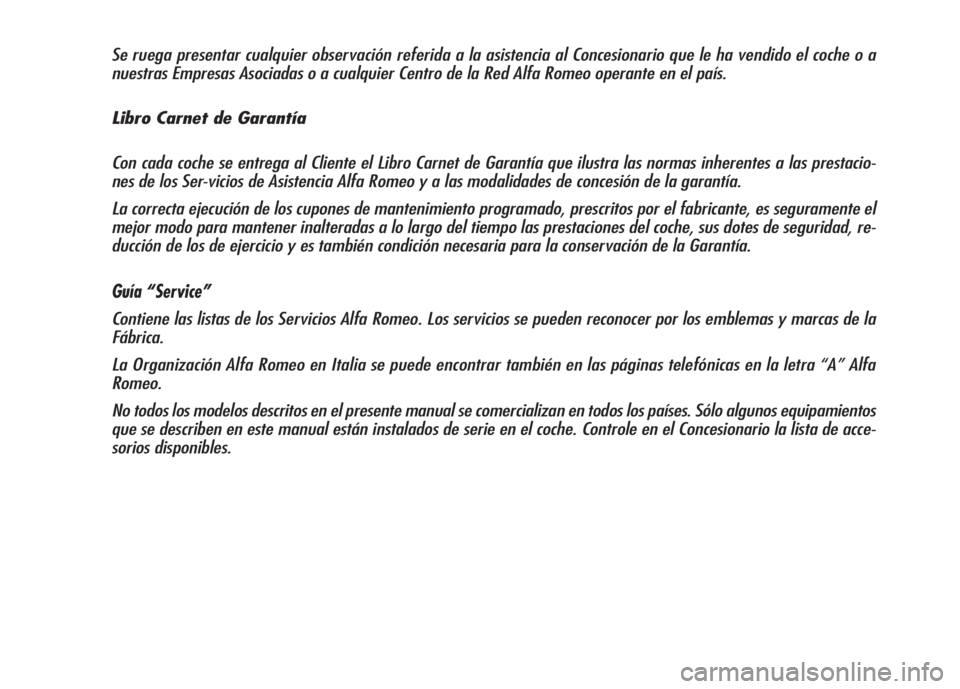

Se ruega presentar cualquier observación referida a la asistencia al Concesionario que le ha vendido el coche o a
nuestras Empresas Asociadas o a cualquier Centro de la Red Alfa Romeo operante en el país.
Libro Carnet de Garantía
Con cada coche se entrega al Cliente el Libro Carnet de Garantía que ilustra las normas inherentes a las prestacio-
nes de los Ser-vicios de Asistencia Alfa Romeo y a las modalidades de concesión de la garantía.
La correcta ejecución de los cupones de mantenimiento programado, prescritos por el fabricante, es seguramente el
mejor modo para mantener inalteradas a lo largo del tiempo las prestaciones del coche, sus dotes de seguridad, re-
ducción de los de ejercicio y es también condición necesaria para la conservación de la Garantía.
Guía “Service”
Contiene las listas de los Servicios Alfa Romeo. Los servicios se pueden reconocer por los emblemas y marcas de la
Fábrica.
La Organización Alfa Romeo en Italia se puede encontrar también en las páginas telefónicas en la letra “A” Alfa
Romeo.
No todos los modelos descritos en el presente manual se comercializan en todos los países. Sólo algunos equipamientos
que se describen en este manual están instalados de serie en el coche. Controle en el Concesionario la lista de acce-
sorios disponibles.

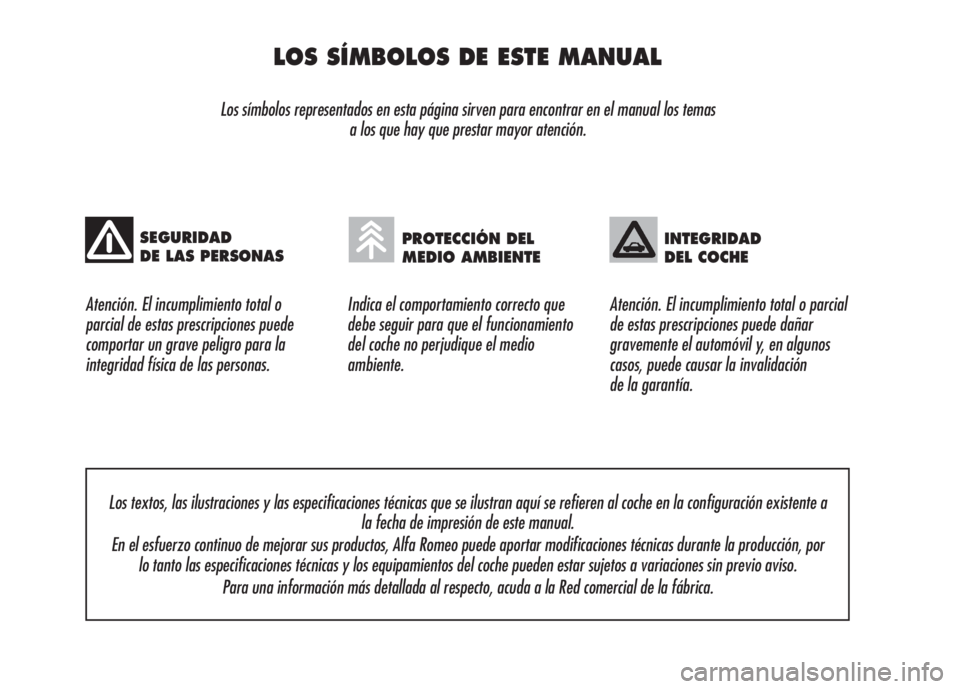

LOS SÍMBOLOS DE ESTE MANUAL
Los símbolos representados en esta página sirven para encontrar en el manual los temas
a los que hay que prestar mayor atención.
Atención. El incumplimiento total o
parcial de estas prescripciones puede
comportar un grave peligro para la
integridad física de las personas.Indica el comportamiento correcto que
debe seguir para que el funcionamiento
del coche no perjudique el medio
ambiente.Atención. El incumplimiento total o parcial
de estas prescripciones puede dañar
gravemente el automóvil y, en algunos
casos, puede causar la invalidación
de la garantía.
Los textos, las ilustraciones y las especificaciones técnicas que se ilustran aquí se refieren al coche en la configuración existente a
la fecha de impresión de este manual.
En el esfuerzo continuo de mejorar sus productos, Alfa Romeo puede aportar modificaciones técnicas durante la producción, por
lo tanto las especificaciones técnicas y los equipamientos del coche pueden estar sujetos a variaciones sin previo aviso.
Para una información más detallada al respecto, acuda a la Red comercial de la fábrica.
SEGURIDAD
DE LAS PERSONASPROTECCIÓN DEL
MEDIO AMBIENTEINTEGRIDAD
DEL COCHE

6
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO

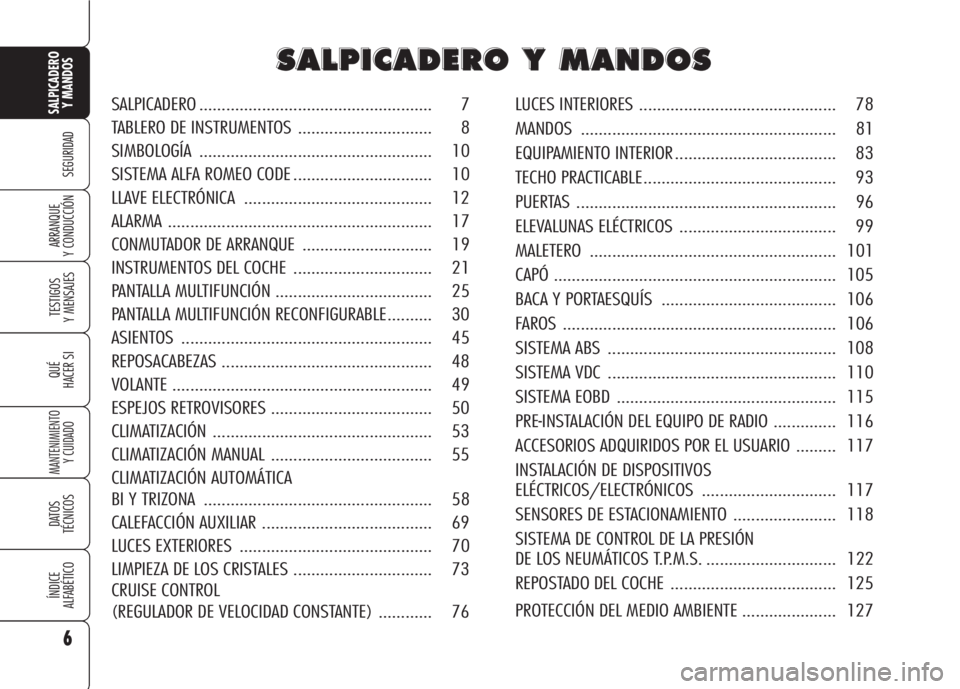

SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
S S
A A
L L
P P
I I
C C
A A
D D
E E
R R
O O
Y Y
M M
A A
N N
D D
O O
S S
LUCES INTERIORES ............................................ 78
MANDOS ......................................................... 81
EQUIPAMIENTO INTERIOR .................................... 83
TECHO PRACTICABLE........................................... 93
PUERTAS .......................................................... 96
ELEVALUNAS ELÉCTRICOS ................................... 99
MALETERO ....................................................... 101
CAPÓ ............................................................... 105
BACA Y PORTAESQUÍS ....................................... 106
FAROS ............................................................. 106
SISTEMA ABS ................................................... 108
SISTEMA VDC ................................................... 110
SISTEMA EOBD ................................................. 115
PRE-INSTALACIÓN DEL EQUIPO DE RADIO .............. 116
ACCESORIOS ADQUIRIDOS POR EL USUARIO ......... 117
INSTALACIÓN DE DISPOSITIVOS
ELÉCTRICOS/ELECTRÓNICOS .............................. 117
SENSORES DE ESTACIONAMIENTO ....................... 118
SISTEMA DE CONTROL DE LA PRESIÓN
DE LOS NEUMÁTICOS T.P.M.S. ............................. 122
REPOSTADO DEL COCHE ..................................... 125
PROTECCIÓN DEL MEDIO AMBIENTE ..................... 127 SALPICADERO .................................................... 7
TABLERO DE INSTRUMENTOS .............................. 8
SIMBOLOGÍA .................................................... 10
SISTEMA ALFA ROMEO CODE ............................... 10
LLAVE ELECTRÓNICA .......................................... 12
ALARMA ........................................................... 17
CONMUTADOR DE ARRANQUE ............................. 19
INSTRUMENTOS DEL COCHE ............................... 21
PANTALLA MULTIFUNCIÓN ................................... 25
PANTALLA MULTIFUNCIÓN RECONFIGURABLE.......... 30
ASIENTOS ........................................................ 45
REPOSACABEZAS ............................................... 48
VOLANTE .......................................................... 49
ESPEJOS RETROVISORES .................................... 50
CLIMATIZACIÓN ................................................. 53
CLIMATIZACIÓN MANUAL .................................... 55
CLIMATIZACIÓN AUTOMÁTICA
BI Y TRIZONA ................................................... 58
CALEFACCIÓN AUXILIAR ...................................... 69
LUCES EXTERIORES ........................................... 70
LIMPIEZA DE LOS CRISTALES ............................... 73
CRUISE CONTROL
(REGULADOR DE VELOCIDAD CONSTANTE) ............ 76

7
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

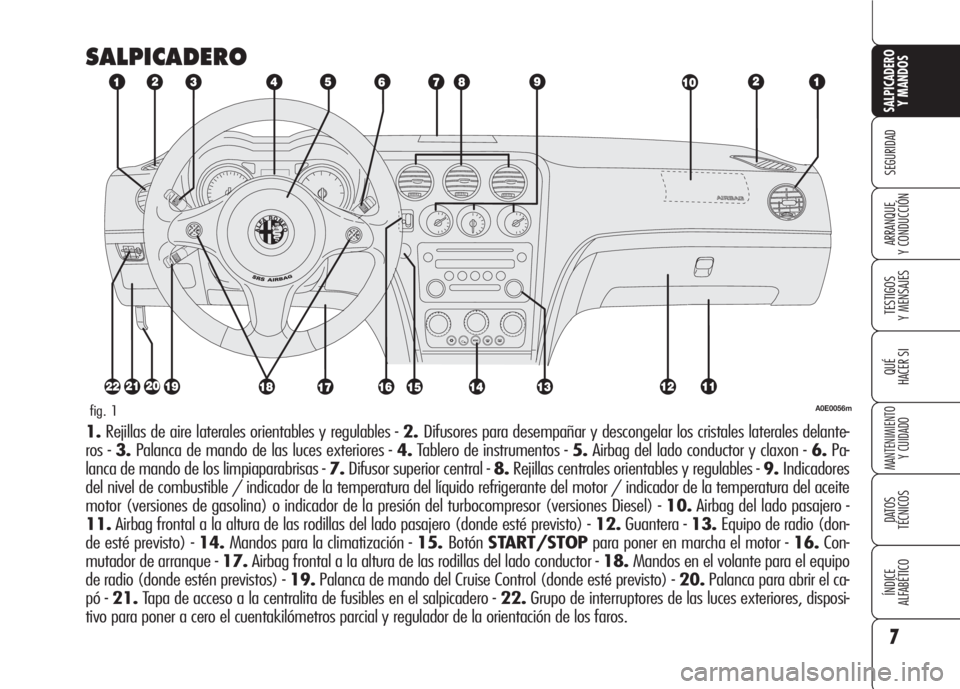

SALPICADERO
A0E0056mfig. 1
1.Rejillas de aire laterales orientables y regulables - 2.Difusores para desempañar y descongelar los cristales laterales delante-
ros - 3.Palanca de mando de las luces exteriores - 4.Tablero de instrumentos - 5.Airbag del lado conductor y claxon - 6.Pa-
lanca de mando de los limpiaparabrisas - 7.Difusor superior central - 8.Rejillas centrales orientables y regulables - 9.Indicadores
del nivel de combustible / indicador de la temperatura del líquido refrigerante del motor / indicador de la temperatura del aceite
motor (versiones de gasolina) o indicador de la presión del turbocompresor (versiones Diesel) - 10.Airbag del lado pasajero -
11.Airbag frontal a la altura de las rodillas del lado pasajero (donde esté previsto) - 12.Guantera - 13.Equipo de radio (don-
de esté previsto) - 14.Mandos para la climatización - 15.BotónSTART/STOPpara poner en marcha el motor - 16.Con-
mutador de arranque - 17.Airbag frontal a la altura de las rodillas del lado conductor - 18.Mandos en el volante para el equipo
de radio (donde estén previstos) - 19.Palanca de mando del Cruise Control (donde esté previsto) - 20.Palanca para abrir el ca-
pó - 21.Tapa de acceso a la centralita de fusibles en el salpicadero - 22.Grupo de interruptores de las luces exteriores, disposi-
tivo para poner a cero el cuentakilómetros parcial y regulador de la orientación de los faros.

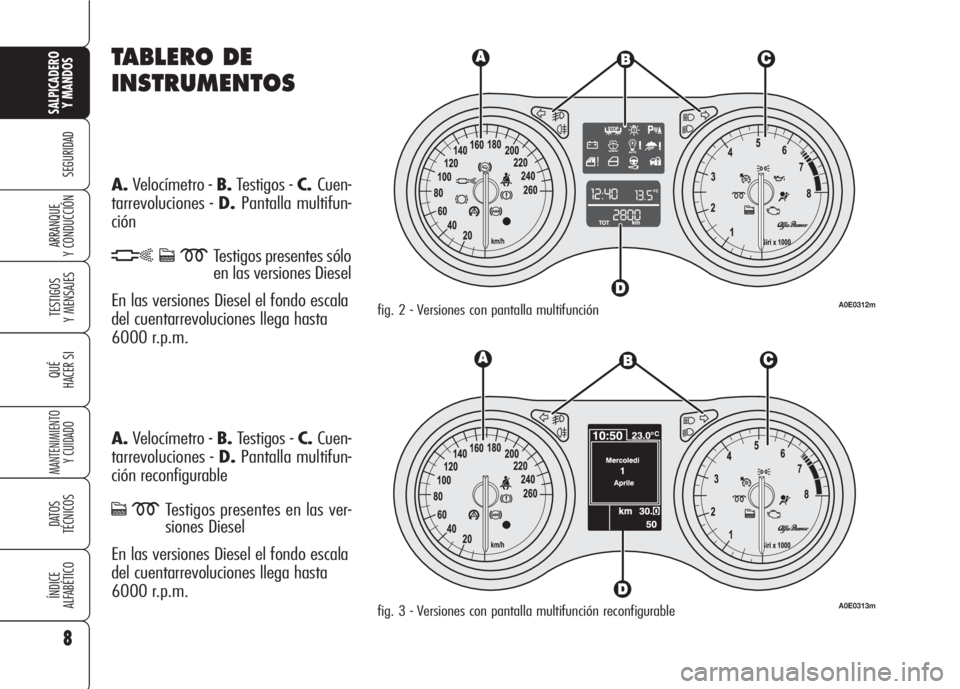

TABLERO DE
INSTRUMENTOS
A.Velocímetro - B.Testigos - C.Cuen-
tarrevoluciones - D.Pantalla multifun-
ción
hcmTestigos presentes sólo
en las versiones Diesel
En las versiones Diesel el fondo escala
del cuentarrevoluciones llega hasta
6000 r.p.m.
A.Velocímetro - B.Testigos - C.Cuen-
tarrevoluciones - D.Pantalla multifun-
ción reconfigurable
cmTestigos presentes en las ver-
siones Diesel
En las versiones Diesel el fondo escala
del cuentarrevoluciones llega hasta
6000 r.p.m.
8
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
fig. 2 - Versiones con pantalla multifunción A0E0312m
fig. 3 - Versiones con pantalla multifunción reconfigurableA0E0313m
