Alfa Romeo 159 2009 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: ALFA ROMEO, Model Year: 2009, Model line: 159, Model: Alfa Romeo 159 2009Pages: 331, PDF Size: 5.44 MB
Page 11 of 331

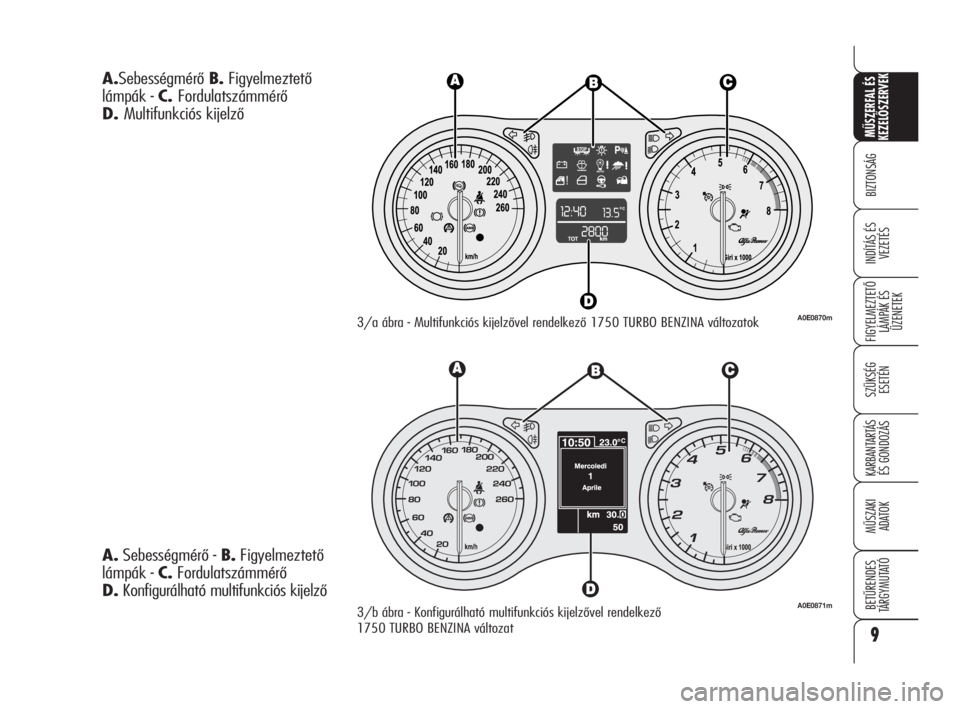

A.Sebességmérő B.Figyelmeztető
lámpák - C. Fordulatszámmérő
D. Multifunkciós kijelző
3/a ábra - Multifunkciós kijelzővel rendelkező 1750 TURBO BENZINA változatokA0E0870m
A.Sebességmérő - B.Figyelmeztető
lámpák - C.Fordulatszámmérő
D.Konfigurálható multifunkciós kijelző
A0E0871m3/b ábra - Konfigurálható multifunkciós kijelzővel rendelkező
1750 TURBO BENZINA változat
9
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 9
Page 12 of 331
ALFA ROMEO CODE
RENDSZER
A lopás elleni fokozott védelem érde-
kében a gépkocsit elektronikus indítás-
gátló rendszerrel látták el. Az elektro-
nikus kulcs gyújtáskapcsolóból történő
kihúzásakor automatikusan aktiválódik.
Minden elektronikus kulcsban megta-
lálható egy elektronikus szerkezet,
amelynek feladata, hogy a műszerfali
gyújtáskapcsoló antennája által az in-
dításkor kibocsátott jeleket modulálja.
Ez a minden motorindításkor változó jel-
sorozat a kódolt “jelszó”, amelynek se-
gítségével a vezérlőegység felismeri az
elektronikus kulcsot, és engedélyezi a
motor indítását.

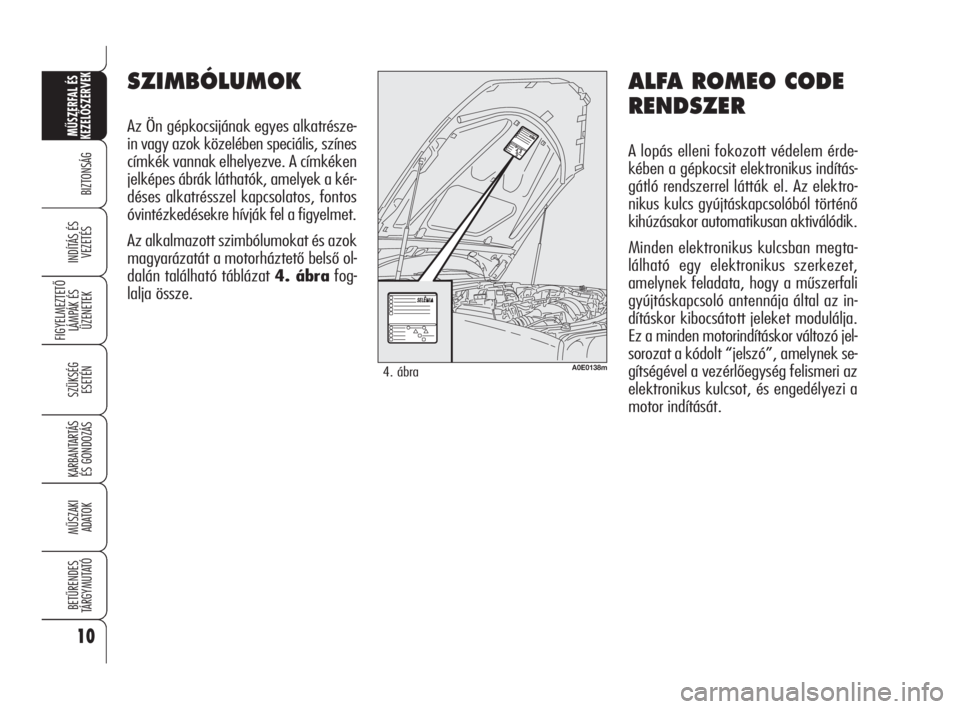

SZIMBÓLUMOK
Az Ön gépkocsijának egyes alkatrésze-
in vagy azok közelében speciális, színes
címkék vannak elhelyezve. A címkéken
jelképes ábrák láthatók, amelyek a kér-
déses alkatrésszel kapcsolatos, fontos
óvintézkedésekre hívják fel a figyelmet.
Az alkalmazott szimbólumokat és azok
magyarázatát a motorháztető belső ol-
dalán található táblázat 4. ábrafog-
lalja össze.
A0E0138m4. ábra
10
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 10
Page 13 of 331
kapcsolatba egy Alfa Romeo márka-
szervizzel.
Menet közben a
Y
figyelmeztető lámpa kigyullad
A
Yfigyelmeztető lámpa kigyulladása
azt jelenti, hogy a rendszer éppen ön-
diagnózist folytat (pl. feszültségesés mi-
att).
Ha a
Yfigyelmeztető lámpa égve ma-
rad, forduljunk egy Alfa Romeo márka-
szervizhez.
FIGYELMEZTETÉSMindegyik elekt-
ronikus kulcsnak saját kódja van, ame-
lyet a rendszer vezérlőegységében kell
tárolni. További új kulcsok (összesen
maximum 8 db) kódjának betáplálásá-
hoz kizárólag Alfa Romeo márkaszer-
vizt keressünk fel, vigyük magunkkal
a birtokunkban levő összes kulcsot, a
CODE kártyát, továbbá a személyazo-
nosságot és a gépkocsi tulajdonjogát
igazoló okiratokat. Ha nem mutatjuk be
a kulcsok kódjait a betáplálási eljárás fo-
lyamán, akkor azok törlésre kerülnek,
így garantálható, hogy a kulcsok el-
vesztése vagy eltulajdonítása esetén
azokkal a motort ne tudják illetéktele-
nül beindítani.

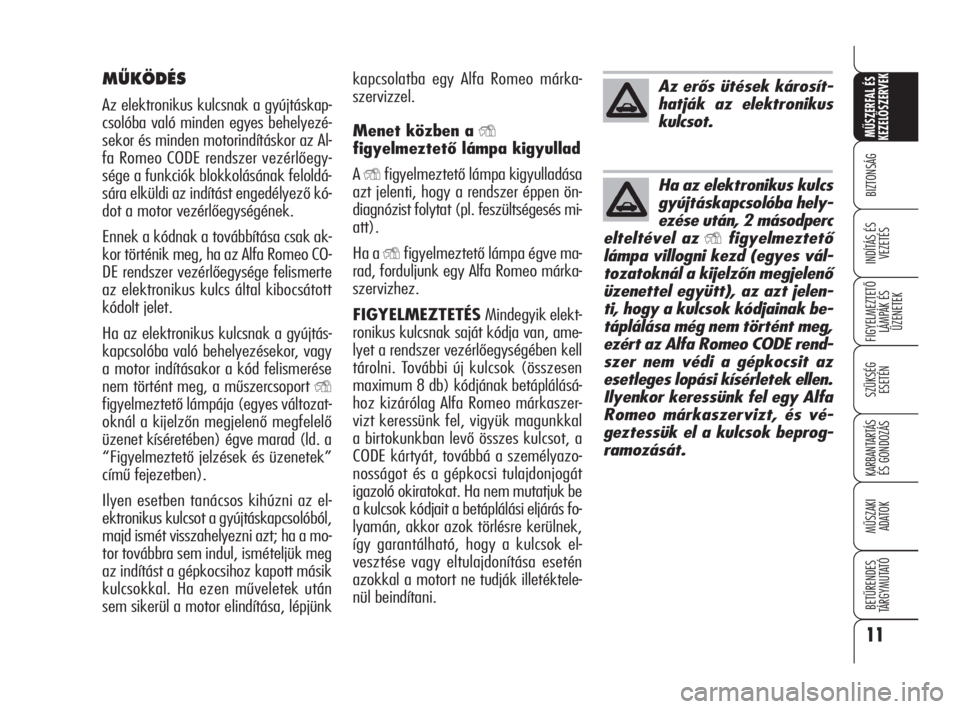

MÙKÖDÉS
Az elektronikus kulcsnak a gyújtáskap-
csolóba való minden egyes behelyezé-
sekor és minden motorindításkor az Al-
fa Romeo CODE rendszer vezérlőegy-
sége a funkciók blokkolásának feloldá-
sára elküldi az indítást engedélyező kó-
dot a motor vezérlőegységének.
Ennek a kódnak a továbbítása csak ak-
kor történik meg, ha az Alfa Romeo CO-
DE rendszer vezérlőegysége felismerte
az elektronikus kulcs által kibocsátott
kódolt jelet.
Ha az elektronikus kulcsnak a gyújtás-
kapcsolóba való behelyezésekor, vagy
a motor indításakor a kód felismerése
nem történt meg, a műszercsoport
Y
figyelmeztető lámpája (egyes változat-
oknál a kijelzőn megjelenő megfelelő
üzenet kíséretében) égve marad (ld. a
“Figyelmeztető jelzések és üzenetek”
című fejezetben).
Ilyen esetben tanácsos kihúzni az el-
ektronikus kulcsot a gyújtáskapcsolóból,
majd ismét visszahelyezni azt; ha a mo-
tor továbbra sem indul, ismételjük meg
az indítást a gépkocsihoz kapott másik
kulcsokkal. Ha ezen műveletek után
sem sikerül a motor elindítása, lépjünk
Az erős ütések károsít-
hatják az elektronikus
kulcsot.
Ha az elektronikus kulcs
gyújtáskapcsolóba hely-
ezése után, 2 másodperc
elteltével az
Yfigyelmeztető
lámpa villogni kezd (egyes vál-
tozatoknál a kijelzőn megjelenő
üzenettel együtt), az azt jelen-
ti, hogy a kulcsok kódjainak be-
táplálása még nem történt meg,
ezért az Alfa Romeo CODE rend-
szer nem védi a gépkocsit az
esetleges lopási kísérletek ellen.
Ilyenkor keressünk fel egy Alfa
Romeo márkaszervizt, és vé-
geztessük el a kulcsok beprog-
ramozását.
11
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 11
Page 14 of 331

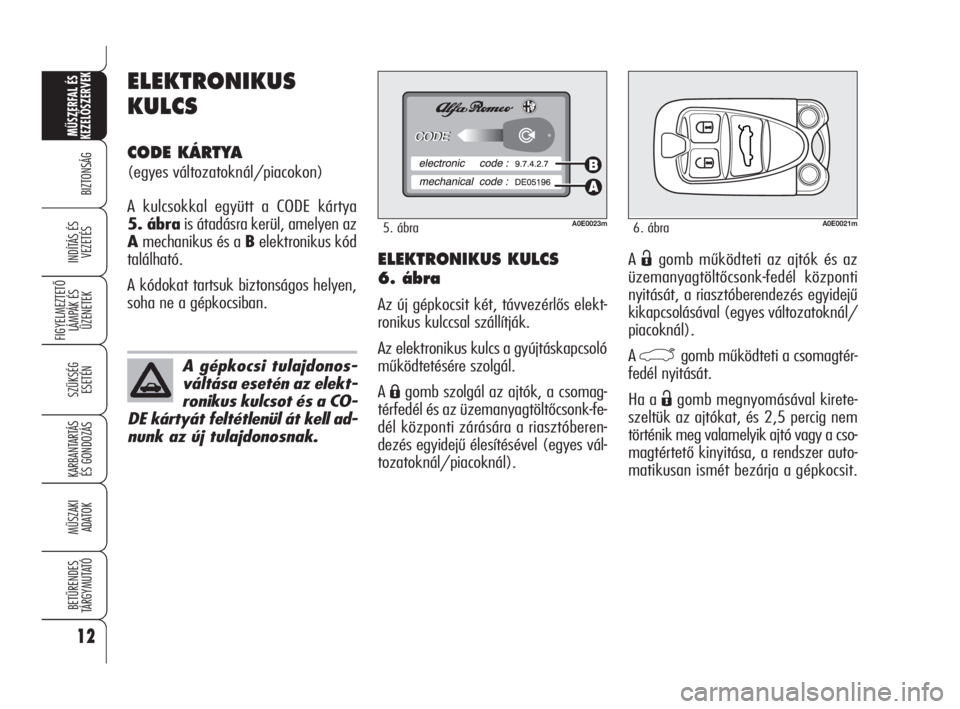

A Ëgomb működteti az ajtók és az
üzemanyagtöltőcsonk-fedél központi
nyitását, a riasztóberendezés egyidejű
kikapcsolásával (egyes változatoknál/
piacoknál).
A
`gomb működteti a csomagtér-
fedél nyitását.
Ha a
Ëgomb megnyomásával kirete-
szeltük az ajtókat, és 2,5 percig nem
történik meg valamelyik ajtó vagy a cso-
magtértető kinyitása, a rendszer auto-
matikusan ismét bezárja a gépkocsit.
ELEKTRONIKUS KULCS
6. ábra
Az új gépkocsit két, távvezérlős elekt-
ronikus kulccsal szállítják.
Az elektronikus kulcs a gyújtáskapcsoló
működtetésére szolgál.
A
Ágomb szolgál az ajtók, a csomag-
térfedél és az üzemanyagtöltőcsonk-fe-
dél központi zárására a riasztóberen-
dezés egyidejű élesítésével (egyes vál-
tozatoknál/piacoknál).
ELEKTRONIKUS
KULCS
CODE KÁRTYA
(egyes változatoknál/piacokon)
A kulcsokkal együtt a CODE kártya
5. ábrais átadásra kerül, amelyen az
Amechanikus és a Belektronikus kód
található.
A kódokat tartsuk biztonságos helyen,
soha ne a gépkocsiban.
A0E0023m5. ábraA0E0021m6. ábra
A gépkocsi tulajdonos-
váltása esetén az elekt-
ronikus kulcsot és a CO-
DE kártyát feltétlenül át kell ad-
nunk az új tulajdonosnak.
12
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 12
Page 15 of 331
Elektronikus kulcs elemcseréje
Ha a
Ë, a Á, vagy a `gomb meg-
nyomására a működés nem, vagy hi-
básan megy végbe, szükségessé válhat
az elem azonos típusú, a keresked-
elemben kapható elemre való kicseré-
lése.
Hogy megbizonyosodjunk arról, hogy
valóban az elem merült ki, próbáljuk
meg ismét a másik elektronikus kulcs
Ë, Á, vagy `gombjának megnyo-
másával a zárakat működtetni.
A csomagtérfedél visszazárásakor az
ellenőrzési funkciók visszakapcsolnak,
és az irányjelzők egyszer felvillannak. FIGYELMEZTETÉS Az elektronikus
kulcsot ne tegyük ki közvetlen napsu-
gárzás hatásának: károsodhat.
FIGYELMEZTETÉSA távvezérlő frek-
venciáját zavarhatják a járművön kívü-
li, rádióhullámú jeleket kibocsátó ké-
szülékek (pl. mobiltelefonok, rádióa-
matőrök adói stb.). Ilyen esetben a táv-
vezérlő működésében hibák jelentkez-

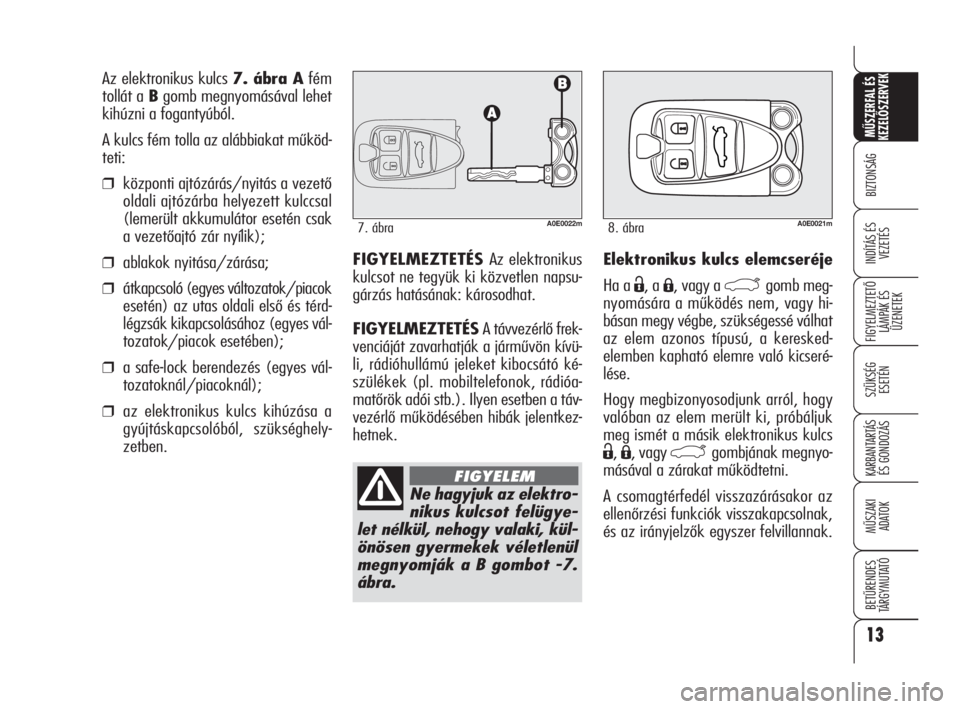

hetnek. Az elektronikus kulcs 7. ábra Afém
tollát a Bgomb megnyomásával lehet
kihúzni a fogantyúból.
A kulcs fém tolla az alábbiakat működ-
teti:
❒központi ajtózárás/nyitás a vezető
oldali ajtózárba helyezett kulccsal
(lemerült akkumulátor esetén csak
a vezetőajtó zár nyílik);
❒ablakok nyitása/zárása;
❒átkapcsoló (egyes változatok/piacok
esetén) az utas oldali első és térd-
légzsák kikapcsolásához (egyes vál-
tozatok/piacok esetében);
❒a safe-lock berendezés (egyes vál-
tozatoknál/piacoknál);
❒az elektronikus kulcs kihúzása a
gyújtáskapcsolóból, szükséghely-
zetben.
A0E0022m7. ábra
Ne hagyjuk az elektro-
nikus kulcsot felügye-
let nélkül, nehogy valaki, kül-
önösen gyermekek véletlenül
megnyomják a B gombot -7.
ábra.
FIGYELEM
A0E0021m8. ábra
13
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 13
Page 16 of 331
A SAFE-LOCK BERENDEZÉS
(egyes változatoknál/piacoknál)
Ez a biztonsági berendezés megakad-
ályozza az ajtók belülről való nyitását.
A safe lock berendezés garantálja a leg-
nagyobb biztonságot a gépkocsi feltö-
résével történő lopás ellen. Ezért feltét-
lenül ajánlatos a berendezést bekap-
csolni, ha a járművet őrizetlenül ha-
gyjuk.
A safe lock berendezés
bekapcsolása esetén a
jármű ajtajait belülről semmi-
képpen nem lehet kinyitni,
ezért kiszállás előtt győződjön
meg arról, hogy nem maradt
senki a kocsiban.
FIGYELEM

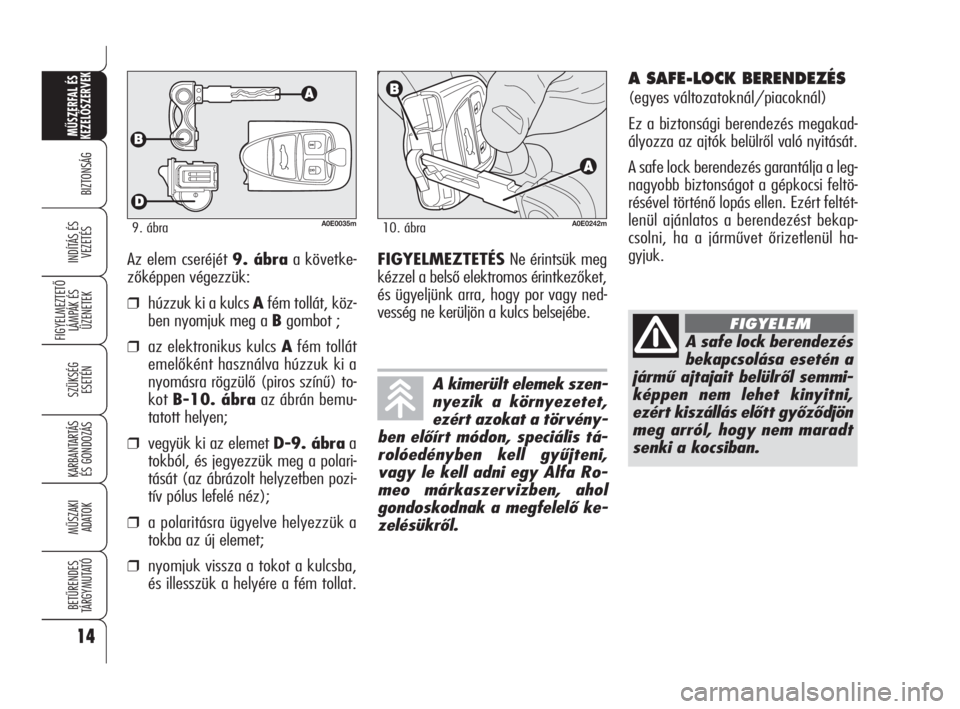

Az elem cseréjét 9. ábraa követke-
zőképpen végezzük:
❒húzzuk ki a kulcs Afém tollát, köz-
ben nyomjuk meg a Bgombot ;
❒az elektronikus kulcs Afém tollát
emelőként használva húzzuk ki a
nyomásra rögzülő (piros színű) to-
kot B-10. ábraaz ábrán bemu-
tatott helyen;
❒vegyük ki az elemet D-9. ábraa
tokból, és jegyezzük meg a polari-
tását (az ábrázolt helyzetben pozi-
tív pólus lefelé néz);
❒a polaritásra ügyelve helyezzük a
tokba az új elemet;
❒nyomjuk vissza a tokot a kulcsba,
és illesszük a helyére a fém tollat.FIGYELMEZTETÉSNe érintsük meg
kézzel a belső elektromos érintkezőket,
és ügyeljünk arra, hogy por vagy ned-
vesség ne kerüljön a kulcs belsejébe.
A0E0035m9. ábraA0E0242m10. ábra
A kimerült elemek szen-
nyezik a környezetet,
ezért azokat a törvény-
ben előírt módon, speciális tá-
rolóedényben kell gyűjteni,
vagy le kell adni egy Alfa Ro-
meo márkaszervizben, ahol
gondoskodnak a megfelelő ke-
zelésükről.
14
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 14
Page 17 of 331

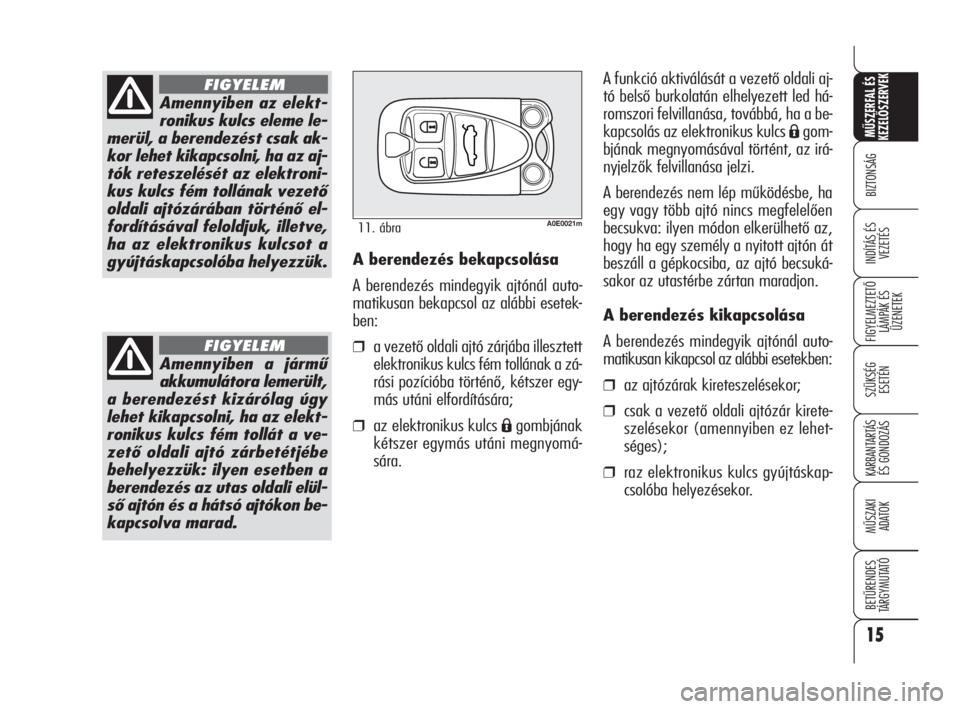

Amennyiben az elekt-
ronikus kulcs eleme le-
merül, a berendezést csak ak-
kor lehet kikapcsolni, ha az aj-
tók reteszelését az elektroni-
kus kulcs fém tollának vezető
oldali ajtózárában történő el-
fordításával feloldjuk, illetve,
ha az elektronikus kulcsot a
gyújtáskapcsolóba helyezzük.
FIGYELEM
Amennyiben a jármű
akkumulátora lemerült,
a berendezést kizárólag úgy
lehet kikapcsolni, ha az elekt-
ronikus kulcs fém tollát a ve-
zető oldali ajtó zárbetétjébe
behelyezzük: ilyen esetben a
berendezés az utas oldali elül-
ső ajtón és a hátsó ajtókon be-
kapcsolva marad.
FIGYELEM
A0E0021m11. ábra
A funkció aktiválását a vezető oldali aj-
tó belső burkolatán elhelyezett led há-
romszori felvillanása, továbbá, ha a be-
kapcsolás az elektronikus kulcs
Ágom-
bjának megnyomásával történt, az irá-
nyjelzők felvillanása jelzi.
A berendezés nem lép működésbe, ha
egy vagy több ajtó nincs megfelelően
becsukva: ilyen módon elkerülhető az,
hogy ha egy személy a nyitott ajtón át
beszáll a gépkocsiba, az ajtó becsuká-
sakor az utastérbe zártan maradjon.
A berendezés kikapcsolása
A berendezés mindegyik ajtónál auto-
matikusan kikapcsol az alábbi esetekben:
❒az ajtózárak kireteszelésekor;
❒csak a vezető oldali ajtózár kirete-
szelésekor (amennyiben ez lehet-
séges);
❒raz elektronikus kulcs gyújtáskap-
csolóba helyezésekor. A berendezés bekapcsolása
A berendezés mindegyik ajtónál auto-
matikusan bekapcsol az alábbi esetek-
ben:
❒a vezető oldali ajtó zárjába illesztett
elektronikus kulcs fém tollának a zá-
rási pozícióba történő, kétszer egy-
más utáni elfordítására;
❒az elektronikus kulcs Ágombjának
kétszer egymás utáni megnyomá-
sára.
15
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 15
Page 18 of 331
(*) Egyes változatoknál beállítható a “Sblocco della sola porta lato guida indipendente” [Csak a vezetőajtó nyitása] opció a Setup menü segítségével (ld. a
“Konfigurálható multifunkciós kijelző” című részt a jelen fejezetben). Ebben az esetben a Ágomb megnyomására és az elektronikus kulcs fém tollának
az óramutató járásával ellenkező elfordítására csak a vezető oldali ajtózár nyitása történik meg. Az összes ajtó kireteszeléséhez nyomjuk meg 1 másod-
percen belül kétszer a
Ëgombot, vagy fordítsuk el kétszer az elektronikus kulcs fém tollát az óramutató járásával ellenkezően.
FIGYELMEZTETÉSAz ablakok és a napfénytető nyitása az ajtózárak nyitási parancsának következménye. Az ablakok és a napfénytető zárása az ajtók
zárási parancsának következménye.
Elektronikus
kulcs
Szükség-
helyzetben a
kulcs fém tolla
Irányjelző
lámpák
villogása
Vezető oldali
ajtó led
Az alábbi táblázat összefoglalja az elektronikus kulccsal vagy szükséghelyzetben a kulcs fém tollával működtethető főbb
funkciókat:
Ajtók,
csomagtértető és
üzemanyagtöltő-
csonk-
fedél zárjának
reteszelése
A Ëgomb rövid
megnyomása (*)
Az elektronikus
kulcs forgatása
az óramutató
járásával
megegyezően (*)
2 villanás
Figyelmeztető
led kikapcsolása
Ajtók,
csomagtértető és
üzemanyagtöltő-
csonk-
fedél zárjának
reteszelése
A Ágomb rövid
megnyomása
Az elektronikus
kulcs forgatása
az óramutató
járásával
ellentétesen
1 villogás
3 másodpercig
folyamatosan
világít, majd
figyelmeztető
villogást végez
Ablakok
leereszkednek,
és kinyílik
a tetőablak
(egyes változatok-
nál/piacokon)
A
Ëgomb
hosszú
(2 másodpercnél
hosszabb)
megnyomása
Az elektronikus
kulcs elfordítva
tartása 2 másod-
percig az óramuta-
tó járásával
megegyezően
2 villanás
Figyelmeztető
led kikapcsolása
Ablakok
felemelkednek,
és bezárul
a tetőablak
(egyes változatok-
nál/piacokon)
–
Az elektronikus
kulcs elfordítása
2 másodpercig
az óramutató
járásával
ellentétesen
1 villogás
3 másodpercig
folyamatosan
világít, majd
figyelmeztető
villogást végez
Safe lock
berendezés
(egyes változatok-
nál/piacoknál)
A Ágomb
kétszeri
megnyomása
(1 mp-en belül)
Az elektronikus
kulcs kétszeri
elfordítása 1
másodpercen
belül az óramutató
járásával
ellentétesen
3 villanás
A led kétszer
felvillan, azután
folyamatos
figyelmeztető
villogás
Csomagtér
nyitása
A Ágomb rövid
megnyomása
–
2 villanás
–
16
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 16
Page 19 of 331

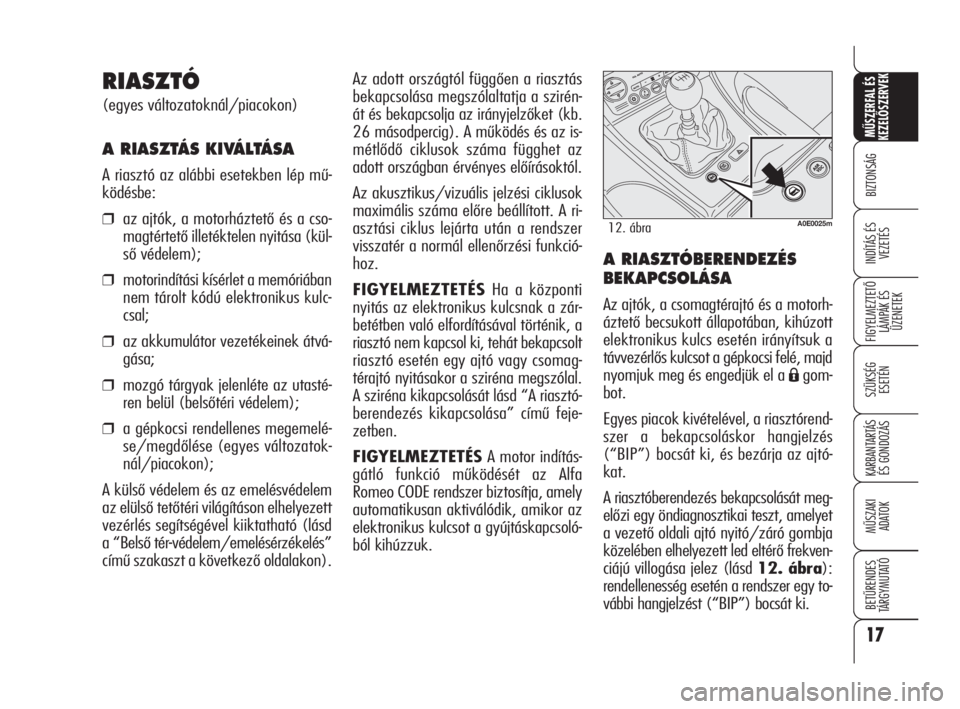

Az adott országtól függően a riasztás
bekapcsolása megszólaltatja a szirén-
át és bekapcsolja az irányjelzőket (kb.
26 másodpercig). A működés és az is-
métlődő ciklusok száma függhet az
adott országban érvényes előírásoktól.
Az akusztikus/vizuális jelzési ciklusok
maximális száma előre beállított. A ri-
asztási ciklus lejárta után a rendszer
visszatér a normál ellenőrzési funkció-
hoz.
FIGYELMEZTETÉSHa a központi
nyitás az elektronikus kulcsnak a zár-
betétben való elfordításával történik, a
riasztó nem kapcsol ki, tehát bekapcsolt
riasztó esetén egy ajtó vagy csomag-
térajtó nyitásakor a sziréna megszólal.
A sziréna kikapcsolását lásd “A riasztó-
berendezés kikapcsolása” című feje-
zetben.
FIGYELMEZTETÉSA motor indítás-
gátló funkció működését az Alfa
Romeo CODE rendszer biztosítja, amely
automatikusan aktiválódik, amikor az
elektronikus kulcsot a gyújtáskapcsoló-
ból kihúzzuk.
A RIASZTÓBERENDEZÉS
BEKAPCSOLÁSA
Az ajtók, a csomagtérajtó és a motorh-
áztető becsukott állapotában, kihúzott
elektronikus kulcs esetén irányítsuk a
távvezérlős kulcsot a gépkocsi felé, majd
nyomjuk meg és engedjük el a
Ágom-
bot.
Egyes piacok kivételével, a riasztórend-
szer a bekapcsoláskor hangjelzés
(“BIP”) bocsát ki, és bezárja az ajtó-
kat.
A riasztóberendezés bekapcsolását meg-
előzi egy öndiagnosztikai teszt, amelyet
a vezető oldali ajtó nyitó/záró gombja
közelében elhelyezett led eltérő frekven-
ciájú villogása jelez (lásd 12. ábra):
rendellenesség esetén a rendszer egy to-
vábbi hangjelzést (“BIP”) bocsát ki.
RIASZTÓ
(egyes változatoknál/piacokon)
A RIASZTÁS KIVÁLTÁSA
A riasztó az alábbi esetekben lép mű-
ködésbe:
❒az ajtók, a motorháztető és a cso-
magtértető illetéktelen nyitása (kül-
ső védelem);
❒motorindítási kísérlet a memóriában
nem tárolt kódú elektronikus kulc-
csal;
❒az akkumulátor vezetékeinek átvá-
gása;
❒mozgó tárgyak jelenléte az utasté-
ren belül (belsőtéri védelem);
❒a gépkocsi rendellenes megemelé-
se/megdőlése (egyes változatok-
nál/piacokon);
A külső védelem és az emelésvédelem
az elülső tetőtéri világításon elhelyezett
vezérlés segítségével kiiktatható (lásd
a “Belső tér-védelem/emelésérzékelés”
című szakaszt a következő oldalakon).
A0E0025m12. ábra
17
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 17
Page 20 of 331

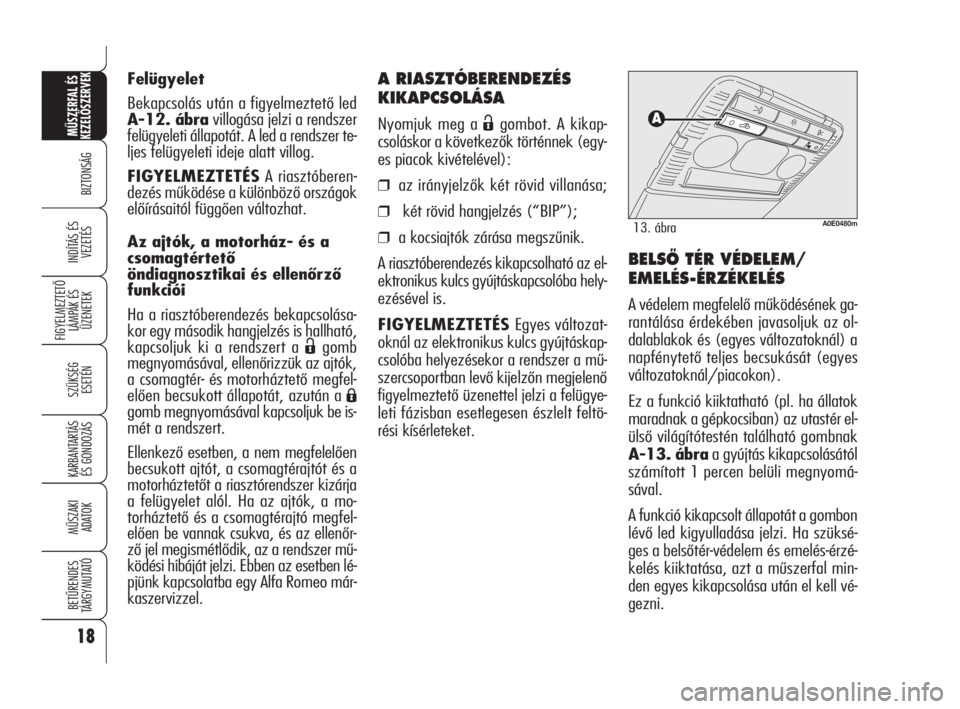

A RIASZTÓBERENDEZÉS
KIKAPCSOLÁSA
Nyomjuk meg a Ëgombot. A kikap-
csoláskor a következők történnek (egy-
es piacok kivételével):
❒az irányjelzők két rövid villanása;
❒két rövid hangjelzés (“BIP”);
❒a kocsiajtók zárása megszűnik.
A riasztóberendezés kikapcsolható az el-
ektronikus kulcs gyújtáskapcsolóba hely-
ezésével is.
FIGYELMEZTETÉSEgyes változat-
oknál az elektronikus kulcs gyújtáskap-
csolóba helyezésekor a rendszer a mű-
szercsoportban levő kijelzőn megjelenő
figyelmeztető üzenettel jelzi a felügye-
leti fázisban esetlegesen észlelt feltö-
rési kísérleteket.
BELSÃ TÉR VÉDELEM/
EMELÉS-ÉRZÉKELÉS
A védelem megfelelő működésének ga-
rantálása érdekében javasoljuk az ol-
dalablakok és (egyes változatoknál) a
napfénytető teljes becsukását (egyes
változatoknál/piacokon).
Ez a funkció kiiktatható (pl. ha állatok
maradnak a gépkocsiban) az utastér el-
ülső világítótestén található gombnak
A-13. ábraa gyújtás kikapcsolásától
számított 1 percen belüli megnyomá-
sával.
A funkció kikapcsolt állapotát a gombon
lévő led kigyulladása jelzi. Ha szüksé-
ges a belsőtér-védelem és emelés-érzé-
kelés kiiktatása, azt a műszerfal min-
den egyes kikapcsolása után el kell vé-
gezni. Felügyelet
Bekapcsolás után a figyelmeztető led
A-12. ábravillogása jelzi a rendszer
felügyeleti állapotát. A led a rendszer te-
ljes felügyeleti ideje alatt villog.
FIGYELMEZTETÉSA riasztóberen-
dezés működése a különböző országok
előírásaitól függően változhat.
Az ajtók, a motorház- és a
csomagtértető
öndiagnosztikai és ellenőrző
funkciói
Ha a riasztóberendezés bekapcsolása-
kor egy második hangjelzés is hallható,
kapcsoljuk ki a rendszert a
Ëgomb
megnyomásával, ellenőrizzük az ajtók,
a csomagtér- és motorháztető megfel-
elően becsukott állapotát, azután a
Á
gomb megnyomásával kapcsoljuk be is-
mét a rendszert.
Ellenkező esetben, a nem megfelelően
becsukott ajtót, a csomagtérajtót és a
motorháztetőt a riasztórendszer kizárja
a felügyelet alól. Ha az ajtók, a mo-
torháztető és a csomagtérajtó megfel-
elően be vannak csukva, és az ellenőr-
ző jel megismétlődik, az a rendszer mű-
ködési hibáját jelzi. Ebben az esetben lé-
pjünk kapcsolatba egy Alfa Romeo már-
kaszervizzel.
A0E0480m13. ábra
18
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
001-045 Alfa 159 HU 9-04-2009 9:29 Pagina 18
