–ciclo extra-urbano: é efectuada
uma condução que simula o uso de cir-
culação extra-urbana do veículo com fre-
quentes acelerações em todas as mar-
chas; a velocidade de percurso varia de
0 a 120 km/h;
–consumo combinado: é determi-
nada com uma ponderação de cerca
37% do ciclo urbano e de cerca 63% do
ciclo extra-urbano.AVISO Tipo de percurso, si-
tuações de tráfego, condições
atmosféricas, estilo de con-
dução, estado geral do veículo,
nível de modelo/equipamen-
tos/acessórios, uso do climati-
zador, carga do veículo, pre-
sença de porta-bagagens no
tecto, outras situações que pe-
nalizam a penetração aerodinâ-
mica ou a resistência ao avanço
levam a valores de consumo di-

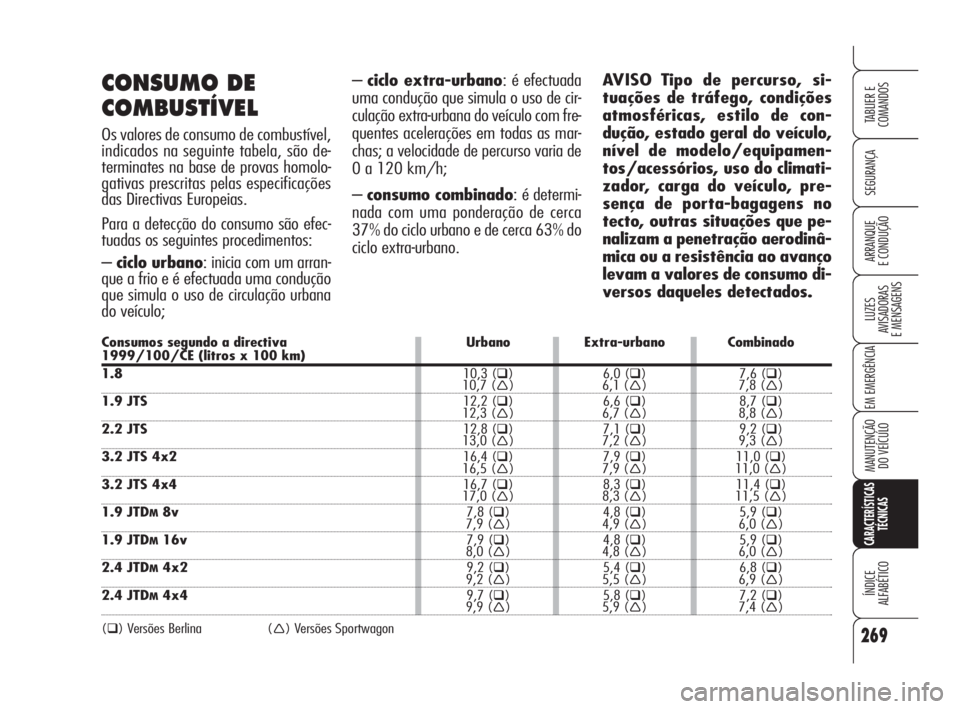

versos daqueles detectados.CONSUMO DE
COMBUSTÍVEL
Os valores de consumo de combustível,
indicados na seguinte tabela, são de-
terminates na base de provas homolo-
gativas prescritas pelas especificações
das Directivas Europeias.
Para a detecção do consumo são efec-
tuadas os seguintes procedimentos:
–ciclo urbano: inicia com um arran-
que a frio e é efectuada uma condução
que simula o uso de circulação urbana
do veículo;
Consumos segundo a directiva Urbano Extra-urbano Combinado1999/100/CE (litros x 100 km)
1.810,3 (
) 6,0 () 7,6 ()10,7 () 6,1 () 7,8 ()
1.9 JTS12,2 (
) 6,6 () 8,7 ()12,3 () 6,7 () 8,8 ()
2.2 JTS12,8 (
) 7,1 () 9,2 ()13,0 () 7,2 () 9,3 ()
3.2 JTS 4x216,4 (
) 7,9 () 11,0 ()16,5 () 7,9 () 11,0 ()
3.2 JTS 4x416,7 (
) 8,3 () 11,4 ()17,0 () 8,3 () 11,5 ()
1.9 JTD
M8v7,8 () 4,8 () 5,9 ()7,9 () 4,9 () 6,0 ()
1.9 JTD
M16v7,9 () 4,8 () 5,9 ()8,0 () 4,8 () 6,0 ()
2.4 JTD
M4x29,2 () 5,4 () 6,8 ()9,2 () 5,5 () 6,9 ()
2.4 JTD
M4x49,7 () 5,8 () 7,2 ()9,9 () 5,9 () 7,4 ()
(
) Versões Berlina () Versões Sportwagon
249-270 Alfa 159 P 4-06-2008 11:24 Pagina 269

270
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

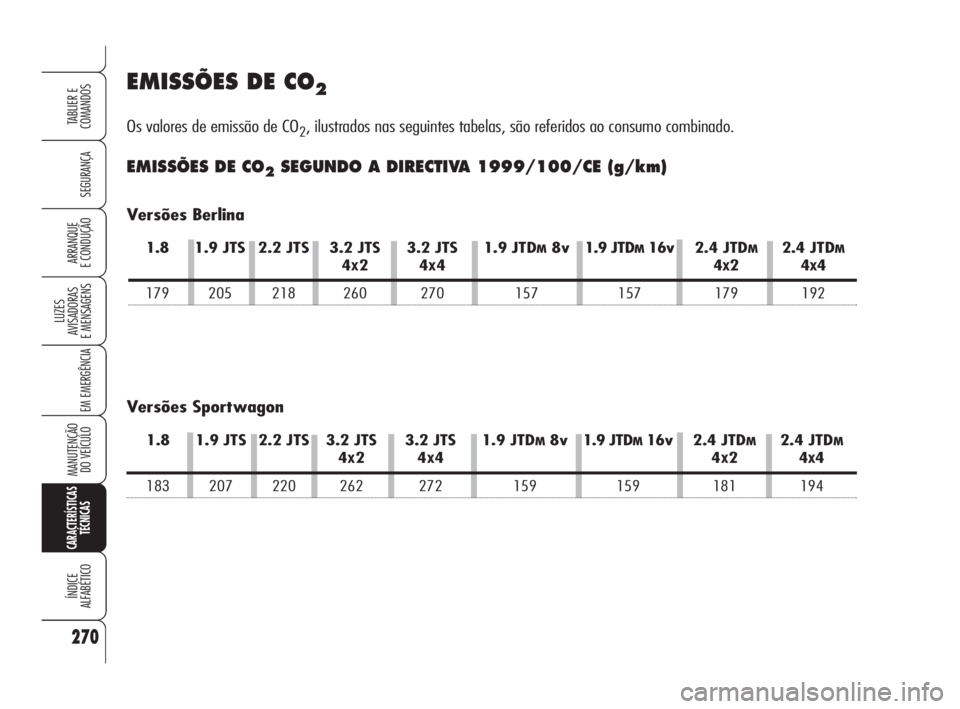

EMISSÕES DE CO2
