Alfa Romeo 159 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: 159, Model: Alfa Romeo 159 2010Pages: 331, PDF Size: 5.5 MB
Page 81 of 331

53
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

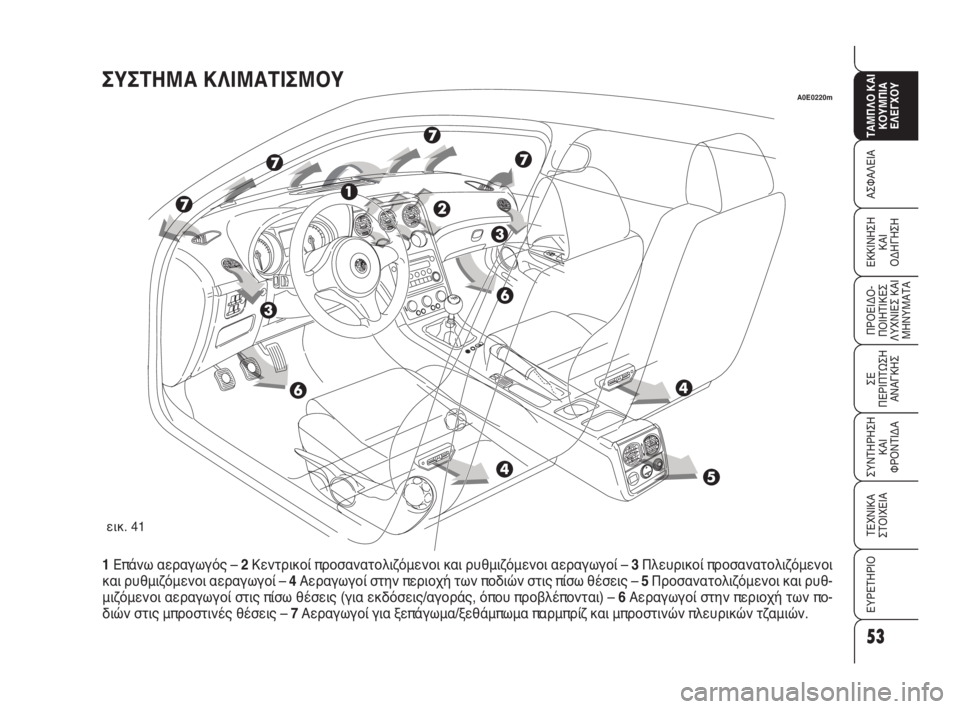

ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ
1Επάνω αεραγωγός –2Κεντρικοί προσανατολιζόμενοι και ρυθμιζόμενοι αεραγωγοί –3Πλευρικοί προσανατολιζόμενοι
και ρυθμιζόμενοι αεραγωγοί –4Αεραγωγοί στην περιοχή των ποδιών στις πίσω θέσεις –5 Προσανατολιζόμενοι και ρυθ-
μιζόμενοι αεραγωγοί στις πίσω θέσεις (για εκδόσεις/αγοράς, όπου προβλέπονται) –6Αεραγωγοί στην περιοχή των πο-
διών στις μπροστινές θέσεις –7Αεραγωγοί για ξεπάγωμα/ξεθάμπωμα παρμπρίζ και μπροστινών πλευρικών τζαμιών.
A0E0220m
εικ. 41
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 53
Page 82 of 331

54
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

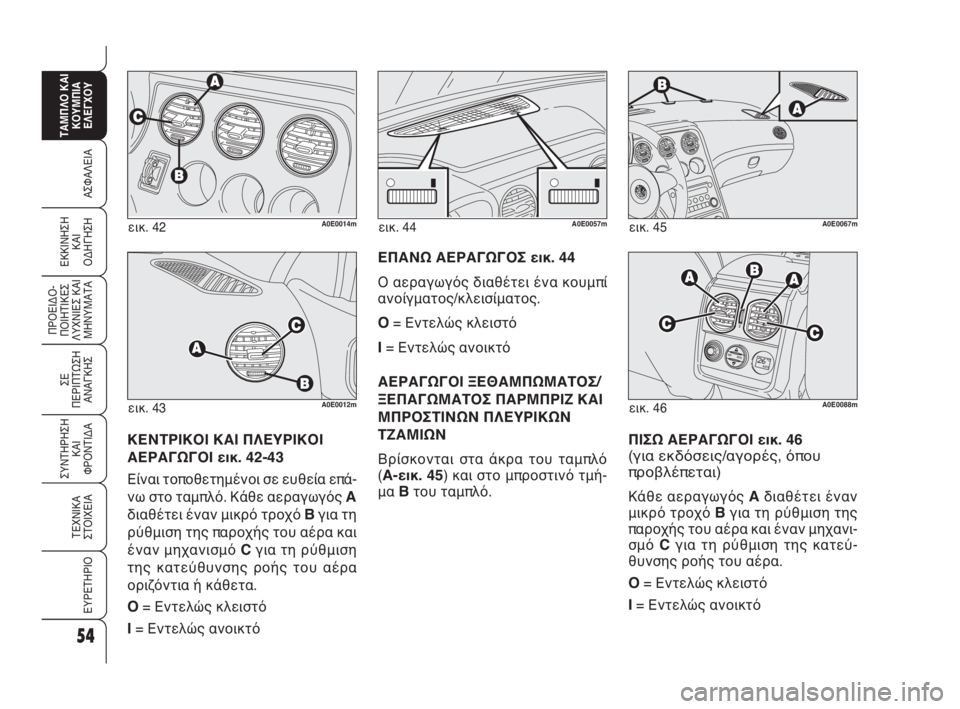

ΚΕΝΤΡΙΚΟΙ ΚΑΙ ΠΛΕΥΡΙΚΟΙ
ΑΕΡΑΓΩΓΟΙ εικ. 42-43
Είναι τοποθετημένοι σε ευθεία επά-
νω στο ταμπλό. Κάθε αεραγωγός
A
διαθέτει έναν μικρό τροχό Bγια τη
ρύθμιση της παροχής του αέρα και
έναν μηχανισμό
Cγια τη ρύθμιση
της κατεύθυνσης ροής του αέρα
οριζόντια ή κάθετα.
O= Εντελώς κλειστό
I = Εντελώς ανοικτό
A0E0014mεικ. 42A0E0057mεικ. 44
ΕΠΑΝΩ ΑΕΡΑΓΩΓΟΣ εικ. 44
Ο αεραγωγός διαθέτει ένα κουμπί
ανοίγματος/κλεισίματος.
O= Εντελώς κλειστό
I = Εντελώς ανοικτό
ΑΕΡΑΓΩΓΟΙ ΞΕΘΑΜΠΩΜΑΤΟΣ/
ΞΕΠΑΓΩΜΑΤΟΣ ΠΑΡΜΠΡΙΖ ΚΑΙ
ΜΠΡΟΣΤΙΝΩΝ ΠΛΕΥΡΙΚΩΝ
ΤΖΑΜΙΩΝ
Βρίσκονται στα άκρα του ταμπλό
(
A-εικ. 45) και στο μπροστινό τμή-
μα
Bτου ταμπλό.
ΠΙΣΩ ΑΕΡΑΓΩΓΟΙ εικ. 46
(για εκδόσεις/αγορές, όπου
προβλέπεται)
Κάθε αεραγωγός Aδιαθέτει έναν
μικρό τροχό
Bγια τη ρύθμιση της
παροχής του αέρα και έναν μηχανι-
σμό
Cγια τη ρύθμιση της κατεύ-
θυνσης ροής του αέρα.
O= Εντελώς κλειστό
I = Εντελώς ανοικτό
A0E0012mεικ. 43
OFF
O
I
AUTOAUTO
A0E0088mεικ. 46
A0E0067mεικ. 45
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 54
Page 83 of 331

55
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΠΙΛΟΓΗ ΔΙΑΝΟΜΗΣ ΑΕΡΑ
O: ροή αέρα προς το σώμα του οδη-
γού/συνοδηγού
M: ροή αέρα προς το σώμα του
οδηγού/συνοδηγού και περιοχή πο-
διών
N: ροή αέρα προς την περιοχή των
ποδιών μπροστά και πίσω Q: ροή αέρα προς την περιοχή των
ποδιών και του παρμπρίζ
ü: ροή του αέρα προς το παρμπρίζ
ΧΕΙΡΟΚΙΝΗΤΟ
ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
(για εκδόσεις/αγορές, όπου
προβλέπεται)
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ ΕΙΚ. 47
A
– κουμπί ρύθμισης θερμοκρασίας
του αέρα (ανάμιξη ζεστού/ψυχρού
αέρα).
B– κουμπί διανομής αέρα
C– κουμπί ταχύτητας ανεμιστήρα
D– πλήκτρο ενεργοποίησης/απε-
νεργοποίησης πίσω θερμαινόμενου
τζαμιού και αποπάγωσης εξωτερι-
κών καθρεφτών
E– πλήκτρο ενεργοποίησης/απε-νερ-
γοποίησης για ξεπάγωμα/ξε-θάμπω-
μα παρμπρίζ, μπροστινών πλευρικών
τζαμιών και εξωτερικών καθρεφτών
F– πλήκτρο ενεργοποίησης/απενερ-
γοποίησης της κυκλοφορίας του
εσωτερικού αέρα
G– πλήκτρο ενεργοποίησης/απε-νερ-
γοποίησης συμπιεστή κλιματισμού.
εικ. 47A0E0011m
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 55
Page 84 of 331

56
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

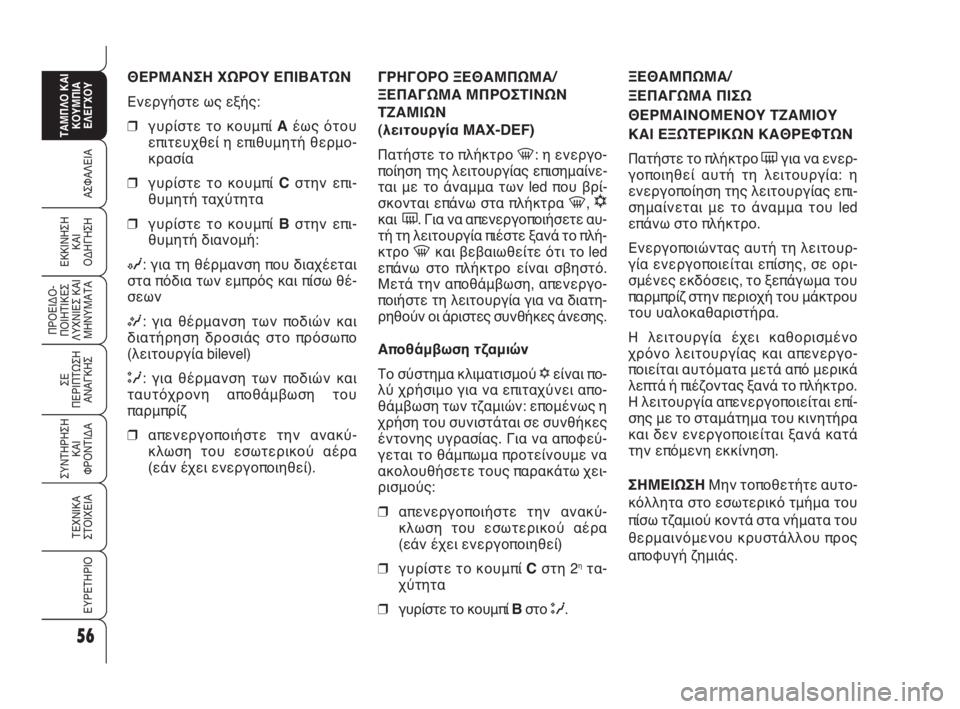

ΓΡΗΓΟΡΟ ΞΕΘΑΜΠΩΜΑ/
ΞΕΠΑΓΩΜΑ ΜΠΡΟΣΤΙΝΩΝ
ΤΖΑΜΙΩΝ
(λειτουργία MAX-DEF)
Πατήστε το πλήκτρο -: η ενεργο-
ποίηση της λειτουργίας επισημαίνε-
ται με το άναμμα των led που βρί-
σκονται επάνω στα πλήκτρα -,
√
και (. Για να απενεργοποιήσετε αυ-
τή τη λειτουργία πιέστε ξανά το πλή-
κτρο -και βεβαιωθείτε ότι το led
επάνω στο πλήκτρο είναι σβηστό.
Μετά την αποθάμβωση, απενεργο-
ποιήστε τη λειτουργία για να διατη-
ρηθούν οι άριστες συνθήκες άνεσης.
Αποθάμβωση τζαμιών
Το σύστημα κλιματισμού √είναι πο-
λύ χρήσιμο για να επιταχύνει απο-
θάμβωση των τζαμιών: επομένως η
χρήση του συνιστάται σε συνθήκες
έντονης υγρασίας. Για να αποφεύ-
γεται το θάμπωμα προτείνουμε να
ακολουθήσετε τους παρακάτω χει-
ρισμούς:
❒απενεργοποιήστε την ανακύ-
κλωση του εσωτερικού αέρα
(εάν έχει ενεργοποιηθεί)
❒γυρίστε το κουμπί
Cστη 2ητα-
χύτητα
❒γυρίστε το κουμπί
Bστο Q.
ΞΕΘΑΜΠΩΜΑ/
ΞΕΠΑΓΩΜΑ ΠΙΣΩ
ΘΕΡΜΑΙΝΟΜΕΝΟΥ ΤΖΑΜΙΟΥ
ΚΑΙ ΕΞΩΤΕΡΙΚΩΝ ΚΑΘΡΕΦΤΩΝ
Πατήστε το πλήκτρο (για να ενερ-
γοποιηθεί αυτή τη λειτουργία: η
ενεργοποίηση της λειτουργίας επι-
σημαίνεται με το άναμμα του led
επάνω στο πλήκτρο.
Ενεργοποιώντας αυτή τη λειτουρ-
γία ενεργοποιείται επίσης, σε ορι-
σμένες εκδόσεις, το ξεπάγωμα του
παρμπρίζ στην περιοχή του μάκτρου
του υαλοκαθαριστήρα.
Η λειτουργία έχει καθορισμένο
χρόνο λειτουργίας και απενεργο-
ποιείται αυτόματα μετά από μερικά
λεπτά ή πιέζοντας ξανά το πλήκτρο.
Η λειτουργία απενεργοποιείται επί-
σης με το σταμάτημα του κινητήρα
και δεν ενεργοποιείται ξανά κατά
την επόμενη εκκίνηση.
ΣΗΜΕΙΩΣΗΜην τοποθετήτε αυτο-
κόλλητα στο εσωτερικό τμήμα του
πίσω τζαμιού κοντά στα νήματα του
θερμαινόμενου κρυστάλλου προς
αποφυγή ζημιάς.
ΘΕΡΜΑΝΣΗ ΧΩΡΟΥ ΕΠΙΒΑΤΩΝ
Ενεργήστε ως εξής:
❒γυρίστε το κουμπί
Aέως ότου
επιτευχθεί η επιθυμητή θερμο-
κρασία
❒γυρίστε το κουμπί
Cστην επι-
θυμητή ταχύτητα
❒γυρίστε το κουμπί
Bστην επι-
θυμητή διανομή:
N: για τη θέρμανση που διαχέεται
στα πόδια των εμπρός και πίσω θέ-
σεων
M: για θέρμανση των ποδιών και
διατήρηση δροσιάς στο πρόσωπο
(λειτουργία bilevel)
Q: για θέρμανση των ποδιών και
ταυτόχρονη αποθάμβωση του
παρμπρίζ
❒απενεργοποιήστε την ανακύ-
κλωση του εσωτερικού αέρα
(εάν έχει ενεργοποιηθεί).
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 56
Page 85 of 331

57
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

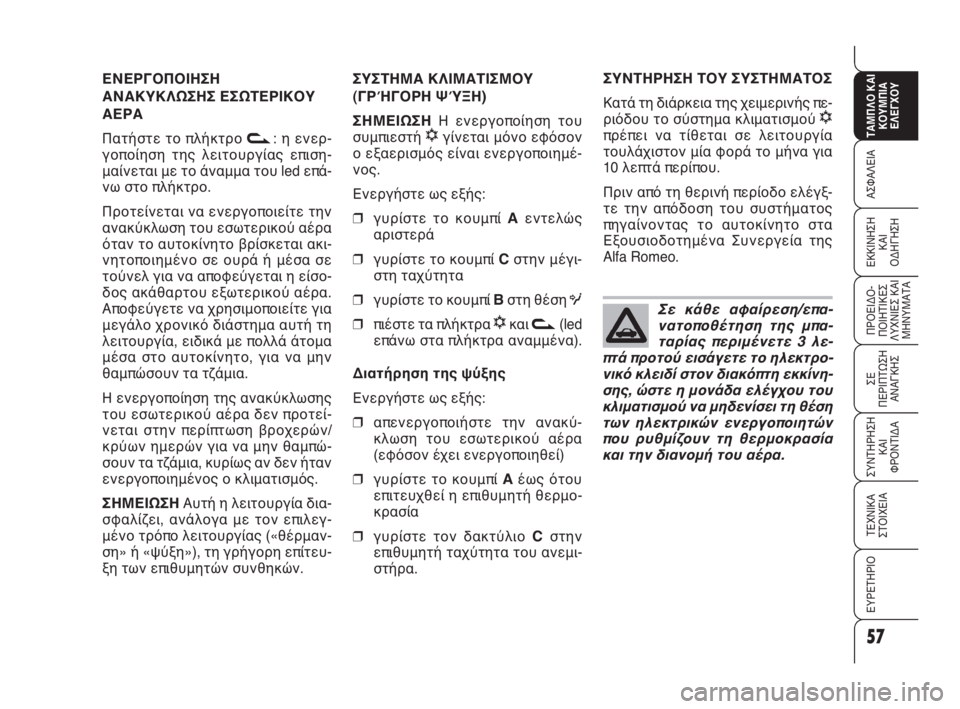

ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ
(ΓΡΉΓΟΡΗ ΨΎΞΗ)
ΣΗΜΕΙΩΣΗ
Η ενεργοποίηση του
συμπιεστή
√γίνεται μόνο εφόσον
ο εξαερισμός είναι ενεργοποιημέ-
νος.
Ενεργήστε ως εξής:
❒γυρίστε το κουμπί
Aεντελώς
αριστερά
❒γυρίστε το κουμπί
Cστην μέγι-
στη ταχύτητα
❒γυρίστε το κουμπί
B στη θέση O
❒πιέστε τα πλήκτρα
√και v(led
επάνω στα πλήκτρα αναμμένα).
Διατήρηση της ψύξης
Ενεργήστε ως εξής:
❒απενεργοποιήστε την ανακύ-
κλωση του εσωτερικού αέρα
(εφόσον έχει ενεργοποιηθεί)
❒γυρίστε το κουμπί
Aέως ότου
επιτευχθεί η επιθυμητή θερμο-
κρασία
❒γυρίστε τον δακτύλιο
C στην
επιθυμητή ταχύτητα του ανεμι-
στήρα.
ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ
Κατά τη διάρκεια της χειμερινής πε-
ριόδου το σύστημα κλιματισμού
√
πρέπει να τίθεται σε λειτουργία
τουλάχιστον μία φορά το μήνα για
10 λεπτά περίπου.
Πριν από τη θερινή περίοδο ελέγξ-
τε την απόδοση του συστήματος
πηγαίνοντας το αυτοκίνητο στα
Εξουσιοδοτημένα Συνεργεία της
Alfa Romeo.
ΕΝΕΡΓΟΠΟΙΗΣΗ
ΑΝΑΚΥΚΛΩΣΗΣ ΕΣΩΤΕΡΙΚΟΥ
ΑΕΡΑ
Πατήστε το πλήκτρο v: η ενερ-
γοποίηση της λειτουργίας επιση-
μαίνεται με το άναμμα του led επά-
νω στο πλήκτρο.
Προτείνεται να ενεργοποιείτε την
ανακύκλωση του εσωτερικού αέρα
όταν το αυτοκίνητο βρίσκεται ακι-
νητοποιημένο σε ουρά ή μέσα σε
τούνελ για να αποφεύγεται η είσο-
δος ακάθαρτου εξωτερικού αέρα.
Αποφεύγετε να χρησιμοποιείτε για
μεγάλο χρονικό διάστημα αυτή τη
λειτουργία, ειδικά με πολλά άτομα
μέσα στο αυτοκίνητο, για να μην
θαμπώσουν τα τζάμια.
Η ενεργοποίηση της ανακύκλωσης
του εσωτερικού αέρα δεν προτεί-
νεται στην περίπτωση βροχερών/
κρύων ημερών για να μην θαμπώ-
σουν τα τζάμια, κυρίως αν δεν ήταν
ενεργοποιημένος ο κλιματισμός.
ΣΗΜΕΙΩΣΗΑυτή η λειτουργία δια-
σφαλίζει, ανάλογα με τον επιλεγ-
μένο τρόπο λειτουργίας («θέρμαν-
ση» ή «ψύξη»), τη γρήγορη επίτευ-
ξη των επιθυμητών συνθηκών.
Σε κάθε αφαίρεση/επα-
νατοποθέτηση της μπα-
ταρίας περιμένετε 3 λε-
πτά προτού εισάγετε το ηλεκτρο-
νικό κλειδί στον διακόπτη εκκίνη-
σης, ώστε η μονάδα ελέγχου του
κλιματισμού να μηδενίσει τη θέση
των ηλεκτρικών ενεργοποιητών
που ρυθμίζουν τη θερμοκρασία
και την διανομή του αέρα.
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 57
Page 86 of 331

58
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Προκειμένου να διασφαλι-
στεί η καλή λειτουργία του
αισθητήρα μην τοποθετεί-
τε αυτοκόλλητα (θήκη σήματος, δί-
σκος στάθμευσης κλπ.) στην περιο-
χή «ελέγχου» μεταξύ αισθητήρα
και παρμπρίζ. Συνεπώς είναι απα-
ραίτητο να καθαρίζεται προσεκτικά
το παρμπρίζ και τον αισθητήρα, εμ-
ποδίζοντας τυχόν συγκέντρωση
σκόνης ή άλλων ουσιών.

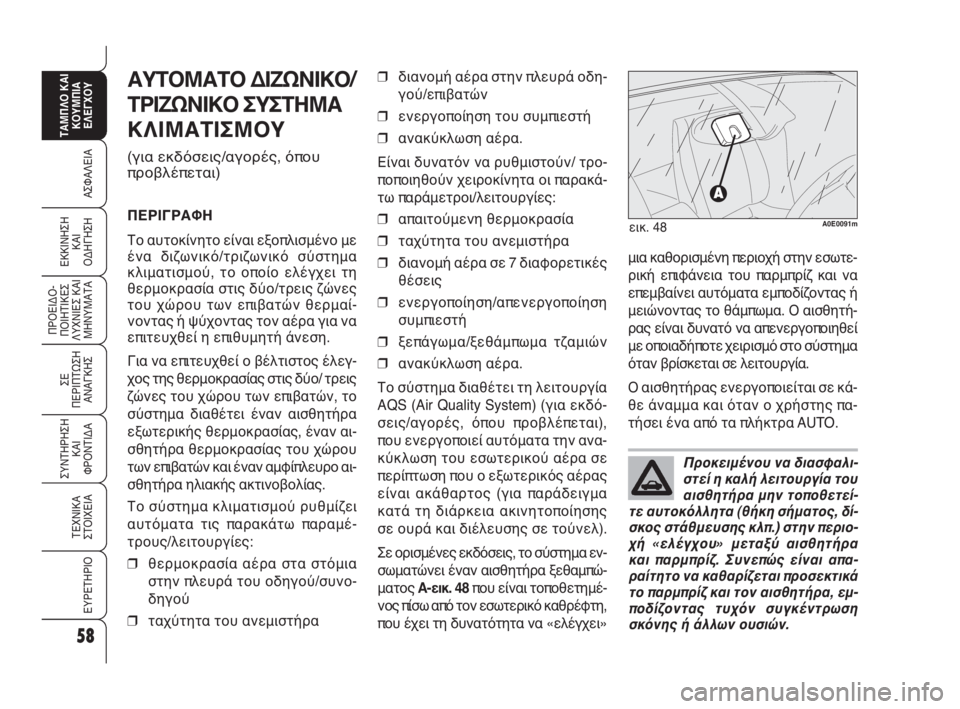

ΑΥΤΟΜΑΤΟ ΔΙΖΩΝΙΚΟ/
ΤΡΙΖΩΝΙΚΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
(για εκδόσεις/αγορές, όπου
προβλέπεται)
ΠΕΡΙΓΡΑΦΗ
Το αυτοκίνητο είναι εξοπλισμένο με
ένα διζωνικό/τριζωνικό σύστημα
κλιματισμού, το οποίο ελέγχει τη
θερμοκρασία στις δύο/τρεις ζώνες
του χώρου των επιβατών θερμαί-
νοντας ή ψύχοντας τον αέρα για να
επιτευχθεί η επιθυμητή άνεση.
Για να επιτευχθεί ο βέλτιστος έλεγ-
χος της θερμοκρασίας στις δύο/ τρεις
ζώνες του χώρου των επιβατών, το
σύστημα διαθέτει έναν αισθητήρα
εξωτερικής θερμοκρασίας, έναν αι-
σθητήρα θερμοκρασίας του χώρου
των επιβατών και έναν αμφίπλευρο αι-
σθητήρα ηλιακής ακτινοβολίας.
Το σύστημα κλιματισμού ρυθμίζει
αυτόματα τις παρακάτω παραμέ-
τρους/λειτουργίες:
❒θερμοκρασία αέρα στα στόμια
στην πλευρά του οδηγού/συνο-
δηγού
❒ταχύτητα του ανεμιστήρα
❒διανομή αέρα στην πλευρά οδη-
γού/επιβατών
❒ενεργοποίηση του συμπιεστή
❒ανακύκλωση αέρα.
Είναι δυνατόν να ρυθμιστούν/ τρο-
ποποιηθούν χειροκίνητα οι παρακά-
τω παράμετροι/λειτουργίες:
❒απαιτούμενη θερμοκρασία
❒ταχύτητα του ανεμιστήρα
❒διανομή αέρα σε 7 διαφορετικές
θέσεις
❒ενεργοποίηση/απενεργοποίηση
συμπιεστή
❒ξεπάγωμα/ξεθάμπωμα τζαμιών
❒ανακύκλωση αέρα.
Το σύστημα διαθέτει τη λειτουργία
AQS (Air Quality System) (για εκδό-
σεις/αγορές, όπου προβλέπεται),
που ενεργοποιεί αυτόματα την ανα-
κύκλωση του εσωτερικού αέρα σε
περίπτωση που ο εξωτερικός αέρας
είναι ακάθαρτος (για παράδειγμα
κατά τη διάρκεια ακινητοποίησης
σε ουρά και διέλευσης σε τούνελ).
Σε ορισμένες εκδόσεις, το σύστημα εν-
σωματώνει έναν αισθητήρα ξεθαμπώ-
ματος A-εικ. 48που είναι τοποθετημέ-
νος πίσω από τον εσωτερικό καθρέφτη,
που έχει τη δυνατότητα να «ελέγχει»
A0E0091mεικ. 48
μια καθορισμένη περιοχή στην εσωτε-
ρική επιφάνεια του παρμπρίζ και να
επεμβαίνει αυτόματα εμποδίζοντας ή
μειώνοντας το θάμπωμα. Ο αισθητή-
ρας είναι δυνατό να απενεργοποιηθεί
με οποιαδήποτε χειρισμό στο σύστημα
όταν βρίσκεται σε λειτουργία.
Ο αισθητήρας ενεργοποιείται σε κά-
θε άναμμα και όταν ο χρήστης πα-
τήσει ένα από τα πλήκτρα AUTO.
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 58
Page 87 of 331

59
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
I – πλήκτρο OFF απενεργοποίησης κλιματισμού
L– πλήκτρο ενεργοποίησης/απενεργοποίησης ανακυκλοφορίας εσωτε-
ρικού αέρα
L– πλήκτρο ενεργοποίησης/απενεργοποίησης συμπιεστή κλιματισμού
N– αισθητήρας θερμοκρασίας εσωτερικού αέρα

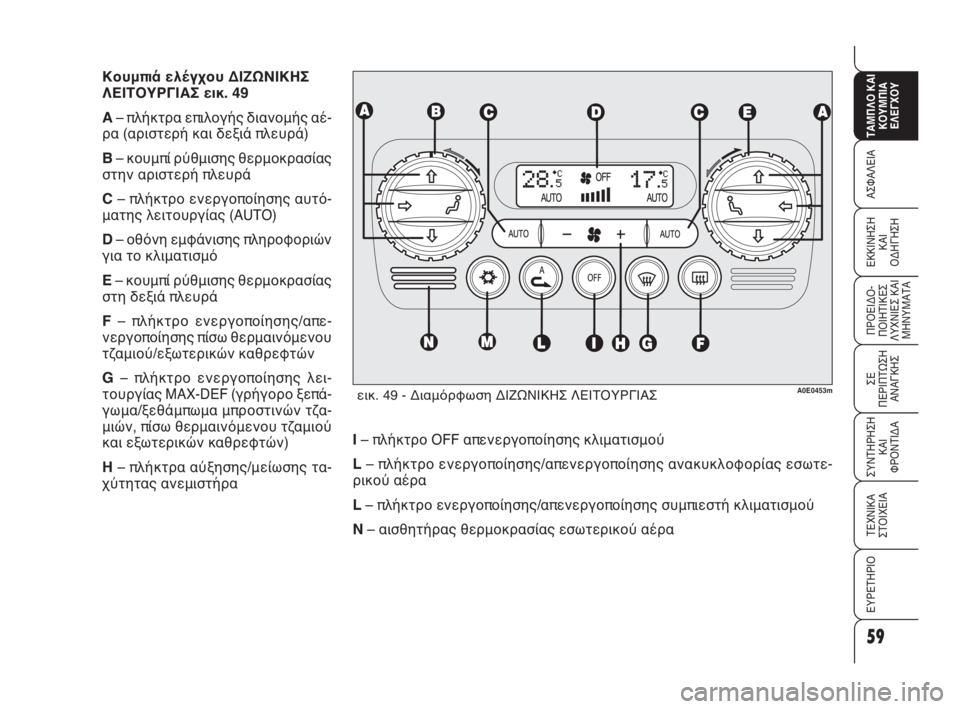

Κουμπιά ελέγχου ΔΙΖΩΝΙΚΗΣ
ΛΕΙΤΟΥΡΓΙΑΣ εικ. 49
A
– πλήκτρα επιλογής διανομής αέ-
ρα (αριστερή και δεξιά πλευρά)
B– κουμπί ρύθμισης θερμοκρασίας
στην αριστερή πλευρά
C – πλήκτρο ενεργοποίησης αυτό-
ματης λειτουργίας (AUTO)
D– οθόνη εμφάνισης πληροφοριών
για το κλιματισμό
E – κουμπί ρύθμισης θερμοκρασίας
στη δεξιά πλευρά
F – πλήκτρο ενεργοποίησης/απε-
νεργοποίησης πίσω θερμαινόμενου
τζαμιού/εξωτερικών καθρεφτών
G– πλήκτρο ενεργοποίησης λει-
τουργίας MAX-DEF (γρήγορο ξεπά-
γωμα/ξεθάμπωμα μπροστινών τζα-
μιών, πίσω θερμαινόμενου τζαμιού
και εξωτερικών καθρεφτών)
H – πλήκτρα αύξησης/μείωσης τα-
χύτητας ανεμιστήρα
εικ. 49 - Διαμόρφωση ΔΙΖΩΝΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣA0E0453m
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 59
Page 88 of 331

60
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

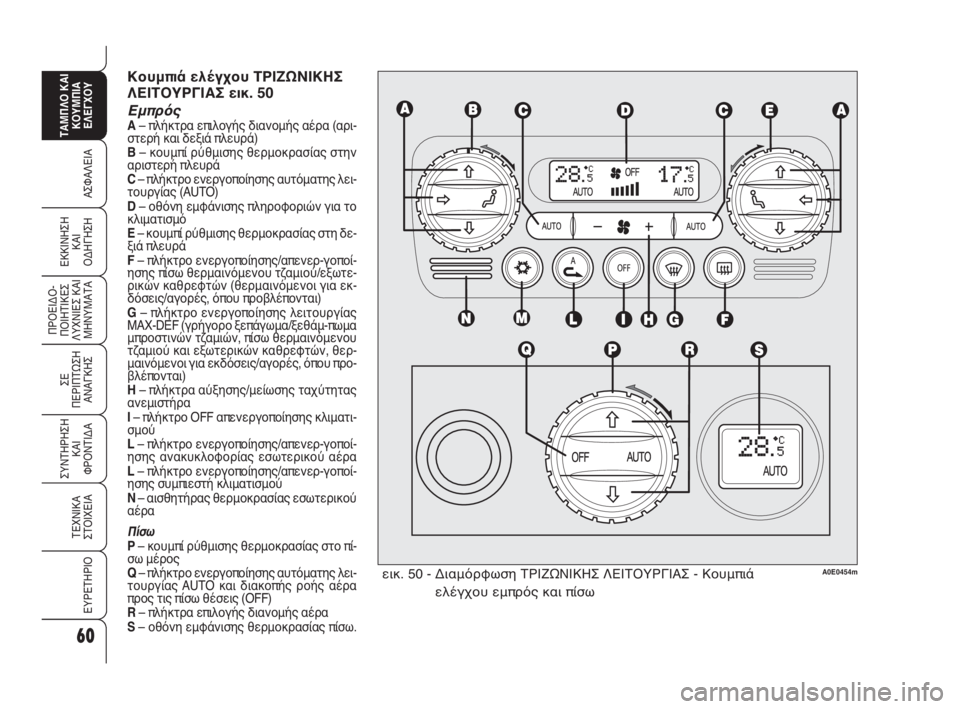

Κουμπιά ελέγχου ΤΡΙΖΩΝΙΚΗΣ
ΛΕΙΤΟΥΡΓΙΑΣ εικ. 50
ΕμπρόςA– πλήκτρα επιλογής διανομής αέρα (αρι-
στερή και δεξιά πλευρά)
B– κουμπί ρύθμισης θερμοκρασίας στην
αριστερή πλευρά
C – πλήκτρο ενεργοποίησης αυτόματης λει-
τουργίας (AUTO)
D– οθόνη εμφάνισης πληροφοριών για το
κλιματισμό
E – κουμπί ρύθμισης θερμοκρασίας στη δε-
ξιά πλευρά
F – πλήκτρο ενεργοποίησης/απενερ-γοποί-
ησης πίσω θερμαινόμενου τζαμιού/εξωτε-
ρικών καθρεφτών (θερμαινόμενοι για εκ-
δόσεις/αγορές, όπου προβλέπονται)
G– πλήκτρο ενεργοποίησης λειτουργίας
MAX-DEF (γρήγορο ξεπάγωμα/ξεθάμ-πωμα
μπροστινών τζαμιών, πίσω θερμαινόμενου
τζαμιού και εξωτερικών καθρεφτών, θερ-
μαινόμενοι για εκδόσεις/αγορές, όπου προ-
βλέπονται)
H – πλήκτρα αύξησης/μείωσης ταχύτητας
ανεμιστήρα
I – πλήκτρο OFF απενεργοποίησης κλιματι-
σμού
L– πλήκτρο ενεργοποίησης/απενερ-γοποί-
ησης ανακυκλοφορίας εσωτερικού αέρα
L– πλήκτρο ενεργοποίησης/απενερ-γοποί-
ησης συμπιεστή κλιματισμού
N– αισθητήρας θερμοκρασίας εσωτερικού
αέρα
ΠίσωP– κουμπί ρύθμισης θερμοκρασίας στο πί-
σω μέρος
Q– πλήκτρο ενεργοποίησης αυτόματης λει-
τουργίας AUTO και διακοπής ροής αέρα
προς τις πίσω θέσεις (OFF)
R– πλήκτρα επιλογής διανομής αέρα
S– οθόνη εμφάνισης θερμοκρασίας πίσω.
εικ. 50 - Διαμόρφωση ΤΡΙΖΩΝΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ - Κουμπιά
ελέγχου εμπρός και πίσωA0E0454m
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 60
Page 89 of 331

61
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ
ΑΕΡΑ
Γυρίζοντας δεξιόστροφα ή αριστε-
ρόστροφα τους δακτυλίους των
κουμπιών (
B/E/P), ανεβαίνει ή κα-
τεβαίνει αντίστοιχα η θερμοκρασία
του αέρα στην μπροστινή αριστερή
ζώνη (κουμπί
B) ή στη δεξιά (κουμ-
πί
E) ή στην πίσω (κουμπί P) του χώ-
ρου των επιβατών. Οι θερμοκρα-
σίες που έχουν οριστεί εμφανίζον-
ται στην οθόνη
D/S.
Γυρίζοντας του δακτυλίους των
κουμπιών, δεξιόστροφα ή αριστε-
ρόστροφα έως ότου τεθούν στις
ακραίες θέσεις
HI ή LO, ενεργο-
ποιούνται αντίστοιχα οι λειτουργίες
της μέγιστης θέρμανσης ή ψύξης.
Λειτουργία HI (HIGH)
(μέγιστη θέρμανση)
Ενεργοποιείται ορίζοντας στην
οθόνη μία θερμοκρασία άνω των
32 °C και μπορεί να ενεργοποιηθεί
ανεξάρτητα από την πλευρά του
οδηγού ή του συνοδηγού ή και των
δύο. Αυτή η ρύθμιση θέτει το σύ-
στημα στην «μονοζωνική» λειτουρ-
γία και εμφανίζεται και στις δύο
οθόνες.
Αυτή η λειτουργία μπορεί να ενερ-
γοποιηθεί όταν είναι επιθυμητή
η θέρμανση του χώρου επιβατών
όσο το δυνατόν πιο γρήγορα, χρη-
σιμοποιώντας στο μέγιστο τις δυ-
νατότητες του συστήματος.
Αυτή η λειτουργία χρησιμοποιεί το
υγρό θέρμανσης στη μέγιστη θερ-
μοκρασία ενώ η διανομή του αέρα
και η ταχύτητα του ανεμιστήρα
ελέγχονται από το σύστημα με αυ-
τόματο τρόπο.
ΕΝΕΡΓΟΠΟΙΗΣΗ ΣΥΣΤΗΜΑΤΟΣ
ΚΛΙΜΑΤΙΣΜΟΥ
Ο κλιματισμός είναι δυνατό να
ενεργοποιηθεί πιέζοντας οποιοδή-
ποτε πλήκτρο (εκτός από τα (, v
και OFF). Ωστόσο, προτείνεται ο
ορισμός των επιθυμητών θερμο-
κρασιών στην οθόνη και στη συνέ-
χεια πάτημα του πλήκτρου
AUTO.
Το σύστημα κλιματισμού παρέχει τη
δυνατότητα εξατομικευμένης ρύθ-
μισης των απαιτούμενων θερμοκρα-
σιών (οδηγού και συνεπιβατών).
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 61
Page 90 of 331

62
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Λειτουργία LO (μέγιστη ψύξη)
Ενεργοποιείται ορίζοντας στην οθό-
νη μία θερμοκρασία μικρότερη από
16 °C. Αυτή η ρύθμιση εμφανίζεται
στην οθόνη. Αυτή η λειτουργία μπο-
ρεί να ενεργοποιηθεί όταν είναι επι-
θυμητή η ψύξη του χώρου επιβατών
όσο το δυνατόν πιο γρήγορα, χρη-
σιμοποιώντας στο μέγιστο τις δυνα-
τότητες του συστήματος.
Η λειτουργία αποκλείει τη θέρμαν-
ση του αέρα, ενεργοποιεί την ανα-
κύκλωση του εσωτερικού αέρα (για
να αποφευχθεί η είσοδος ζεστού
αέρα στο χώρο των επιβατών) και ο
συμπιεστής του κλιματισμού, θέτει
τη διανομή του αέρα στο ¯/˙και η
ταχύτητα του ανεμιστήρα ελέγχε-
ται αυτόματα από το σύστημα.Με τη λειτουργία ενεργοποιημένη
είναι δυνατές όλες οι χειροκίνητες
ρυθμίσεις. Για να απενεργοποιηθεί
η λειτουργία αρκεί να περιστρέψε-
τε το κουμπί
B/E/Pτης θερμοκρα-
σίας ορίζοντας μία τιμή άνω των
16 °C. Η απέναντι οθόνη και η πίσω
(για εκδόσεις/αγορές, όπου προ-
βλέπεται) εμφανίζει την τιμή 16 °C.
Πιέζοντας το πλήκτρο AUTO, στην
οθόνη εμφανίζεται μία θερμοκρα-
σία 16 °C και επανέρχεται σε κατά-
σταση λειτουργίας με αυτόματη
ρύθμιση της θερμοκρασίας.
Προτείνεται να μην ενεργοποιείται
αυτή τη λειτουργία με τον κινητή-
ρα κρύο ώστε να εμποδίζεται η εί-
σοδος αέρα στο χώρο των επιβα-
τών που δεν είναι αρκετά ζεστός.
Με τη λειτουργία ενεργοποιημένη
είναι δυνατές όλες οι χειροκίνητες
ρυθμίσεις. Για να απενεργοποιηθεί
η λειτουργία αρκεί να περιστρέψε-
τε τον δακτύλιο του κουμπιού (
Bή
E/P) της θερμοκρασίας ορίζοντας
μία τιμή κάτω των 32 °C. Η απέναν-
τι οθόνη και η πίσω (για εκδό-
σεις/αγορές, όπου προβλέπεται) εμ-
φανίζει την τιμή 32 °C.
Πιέζοντας το πλήκτρο AUTO, στην
οθόνη εμφανίζεται μία θερμοκρα-
σία 16 °C και επανέρχεται σε κατά-
σταση λειτουργίας με αυτόματη
ρύθμιση της θερμοκρασίας.
046-082 Alfa 159 EL 29-04-2009 8:52 Pagina 62
