Alfa Romeo 159 2010 Manual de Empleo y Cuidado (in Spanish)

139
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

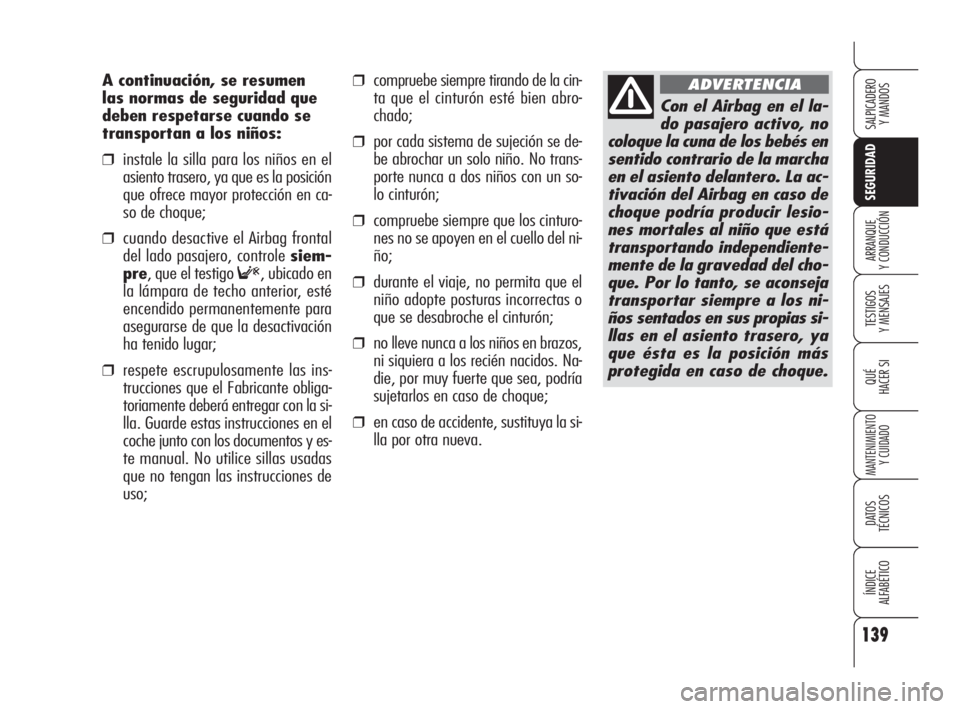

❒compruebe siempre tirando de la cin-
ta que el cinturón esté bien abro-
chado;
❒por cada sistema de sujeción se de-
be abrochar un solo niño. No trans-
porte nunca a dos niños con un so-
lo cinturón;
❒compruebe siempre que los cinturo-
nes no se apoyen en el cuello del ni-
ño;
❒durante el viaje, no permita que el
niño adopte posturas incorrectas o
que se desabroche el cinturón;
❒no lleve nunca a los niños en brazos,
ni siquiera a los recién nacidos. Na-
die, por muy fuerte que sea, podría
sujetarlos en caso de choque;
❒en caso de accidente, sustituya la si-
lla por otra nueva. A continuación, se resumen
las normas de seguridad que
deben respetarse cuando se
transportan a los niños:
❒instale la silla para los niños en el
asiento trasero, ya que es la posición
que ofrece mayor protección en ca-
so de choque;
❒cuando desactive el Airbag frontal
del lado pasajero, controle siem-
pre, que el testigo
F, ubicado en
la lámpara de techo anterior, esté
encendido permanentemente para
asegurarse de que la desactivación
ha tenido lugar;
❒respete escrupulosamente las ins-
trucciones que el Fabricante obliga-
toriamente deberá entregar con la si-
lla. Guarde estas instrucciones en el
coche junto con los documentos y es-
te manual. No utilice sillas usadas
que no tengan las instrucciones de
uso;
Con el Airbag en el la-
do pasajero activo, no
coloque la cuna de los bebés en
sentido contrario de la marcha
en el asiento delantero. La ac-
tivación del Airbag en caso de
choque podría producir lesio-
nes mortales al niño que está
transportando independiente-
mente de la gravedad del cho-
que. Por lo tanto, se aconseja
transportar siempre a los ni-
ños sentados en sus propias si-
llas en el asiento trasero, ya
que ésta es la posición más
protegida en caso de choque.
ADVERTENCIA
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 139

140
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Monte la silla para los ni-
ños antes de emprender la
marcha (sólo con el coche parado).
La silla está enganchada correc-
tamente a sus soportes cuando se
oye el “clic” de bloqueo. De todas
formas, proceda al montaje, des-
montaje y colocación de la silla si-
guiendo las instrucciones que el Fa-
bricante deberá obligatoriamente
entregar con la misma.
ADVERTENCIA

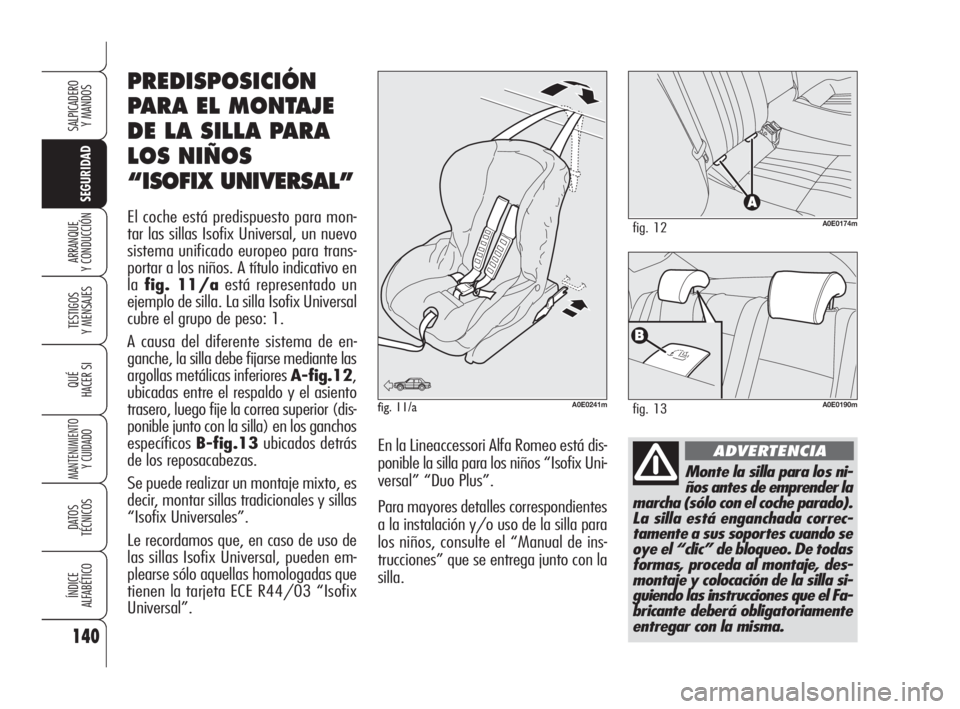

PREDISPOSICIÓN
PARA EL MONTAJE
DE LA SILLA PARA
LOS NIÑOS
“ISOFIX UNIVERSAL”
El coche está predispuesto para mon-
tar las sillas Isofix Universal, un nuevo
sistema unificado europeo para trans-
portar a los niños. A título indicativo en
la fig. 11/aestá representado un
ejemplo de silla. La silla Isofix Universal
cubre el grupo de peso: 1.
A causa del diferente sistema de en-
ganche, la silla debe fijarse mediante las
argollas metálicas inferiores A-fig.12,
ubicadas entre el respaldo y el asiento
trasero, luego fije la correa superior (dis-
ponible junto con la silla) en los ganchos
específicos B-fig.13ubicados detrás
de los reposacabezas.
Se puede realizar un montaje mixto, es
decir, montar sillas tradicionales y sillas
“Isofix Universales”.
Le recordamos que, en caso de uso de
las sillas Isofix Universal, pueden em-
plearse sólo aquellas homologadas que
tienen la tarjeta ECE R44/03 “Isofix
Universal”.En la Lineaccessori Alfa Romeo está dis-
ponible la silla para los niños “Isofix Uni-
versal” “Duo Plus”.
Para mayores detalles correspondientes
a la instalación y/o uso de la silla para
los niños, consulte el “Manual de ins-
trucciones” que se entrega junto con la
silla.A0E0174mfig. 12
fig. 11/aA0E0241mA0E0190mfig. 13
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 140

141
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

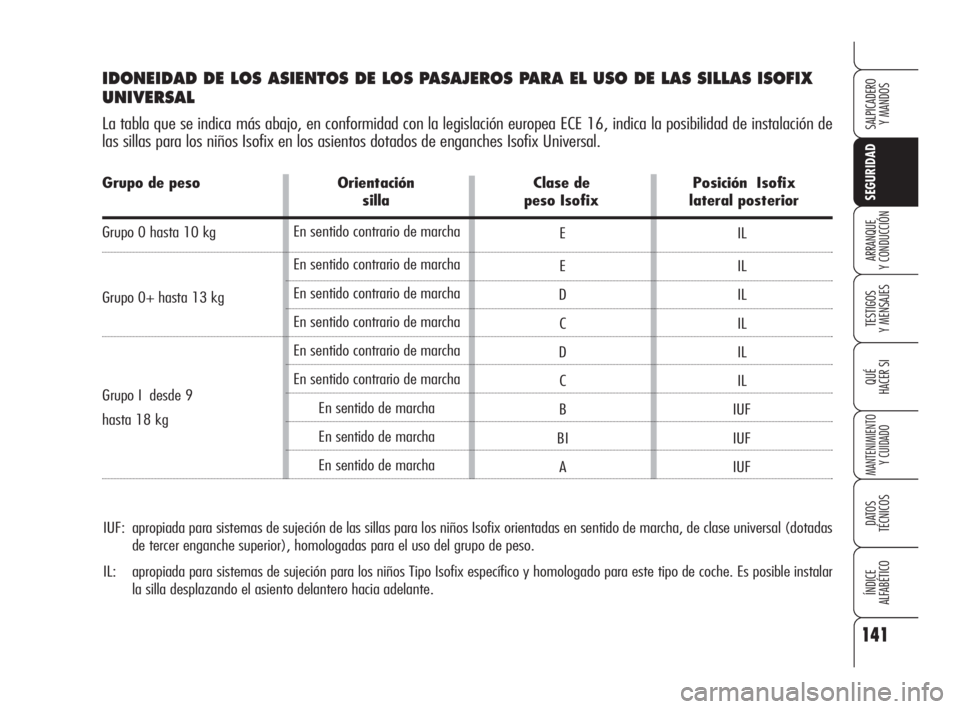

IDONEIDAD DE LOS ASIENTOS DE LOS PASAJEROS PARA EL USO DE LAS SILLAS ISOFIX
UNIVERSAL
La tabla que se indica más abajo, en conformidad con la legislación europea ECE 16, indica la posibilidad de instalación de
las sillas para los niños Isofix en los asientos dotados de enganches Isofix Universal.
IUF: apropiada para sistemas de sujeción de las sillas para los niños Isofix orientadas en sentido de marcha, de clase universal (dotadas
de tercer enganche superior), homologadas para el uso del grupo de peso.
IL: apropiada para sistemas de sujeción para los niños Tipo Isofix específico y homologado para este tipo de coche. Es posible instalar
la silla desplazando el asiento delantero hacia adelante.
En sentido contrario de marcha
En sentido contrario de marcha
En sentido contrario de marcha
En sentido contrario de marcha
En sentido contrario de marcha
En sentido contrario de marcha
En sentido de marcha
En sentido de marcha
En sentido de marchaE
E
D
C
D
C
B
BI
AIL
IL
IL
IL
IL
IL
IUF
IUF
IUF Grupo de peso Orientación Clase de Posición Isofix
silla peso Isofix lateral posterior
Grupo 0 hasta 10 kg
Grupo 0+ hasta 13 kg
Grupo I desde 9
hasta 18 kg
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 141

142
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNNo pegue adhesivos u
otros objetos sobre el
volante, sobre el revestimien-
to del Airbag del lado pasaje-
ro o sobre el revestimiento la-
teral del techo. Tampoco colo-
que objetos sobre el salpica-
dero del lado pasajero (por
ejemplo, teléfonos móviles) ya
que podrían interferir con la
apertura correcta del Airbag de
ese lado y causar lesiones gra-
ves a los ocupantes del coche.
ADVERTENCIA

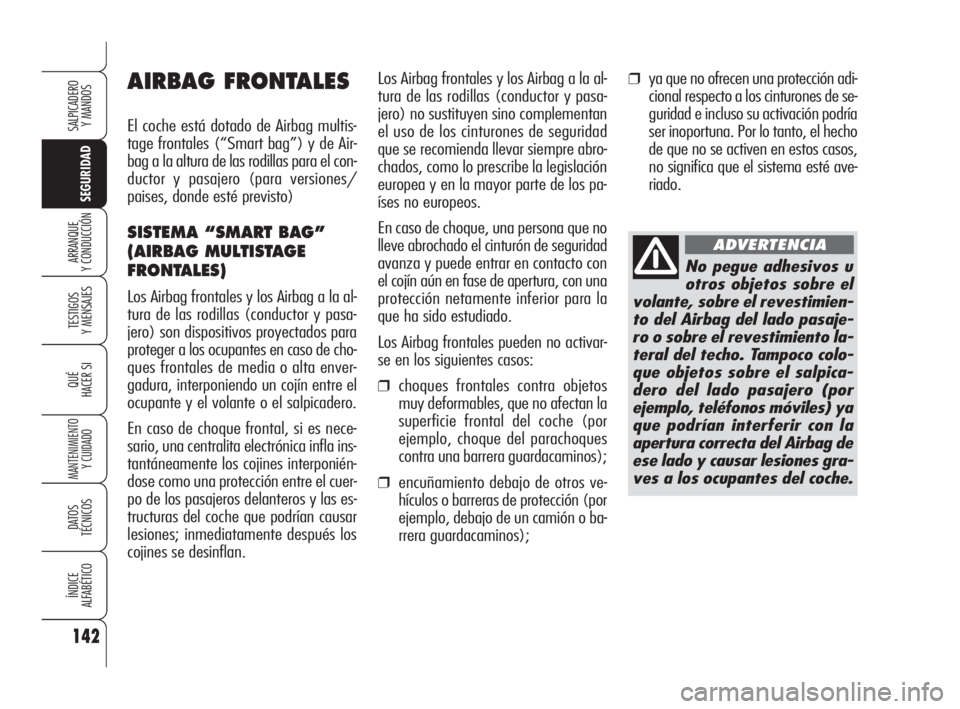

AIRBAG FRONTALES
El coche está dotado de Airbag multis-
tage frontales (“Smart bag”) y de Air-
bag a la altura de las rodillas para el con-
ductor y pasajero (para versiones/
paises, donde esté previsto)
SISTEMA “SMART BAG”
(AIRBAG MULTISTAGE
FRONTALES)
Los Airbag frontales y los Airbag a la al-
tura de las rodillas (conductor y pasa-
jero) son dispositivos proyectados para
proteger a los ocupantes en caso de cho-
ques frontales de media o alta enver-
gadura, interponiendo un cojín entre el
ocupante y el volante o el salpicadero.
En caso de choque frontal, si es nece-
sario, una centralita electrónica infla ins-
tantáneamente los cojines interponién-
dose como una protección entre el cuer-
po de los pasajeros delanteros y las es-
tructuras del coche que podrían causar
lesiones; inmediatamente después los
cojines se desinflan.Los Airbag frontales y los Airbag a la al-
tura de las rodillas (conductor y pasa-
jero) no sustituyen sino complementan
el uso de los cinturones de seguridad
que se recomienda llevar siempre abro-
chados, como lo prescribe la legislación
europea y en la mayor parte de los pa-
íses no europeos.
En caso de choque, una persona que no
lleve abrochado el cinturón de seguridad
avanza y puede entrar en contacto con
el cojín aún en fase de apertura, con una
protección netamente inferior para la
que ha sido estudiado.
Los Airbag frontales pueden no activar-
se en los siguientes casos:
❒choques frontales contra objetos
muy deformables, que no afectan la
superficie frontal del coche (por
ejemplo, choque del parachoques
contra una barrera guardacaminos);
❒encuñamiento debajo de otros ve-
hículos o barreras de protección (por
ejemplo, debajo de un camión o ba-
rrera guardacaminos);
❒ya que no ofrecen una protección adi-
cional respecto a los cinturones de se-
guridad e incluso su activación podría
ser inoportuna. Por lo tanto, el hecho
de que no se activen en estos casos,
no significa que el sistema esté ave-
riado.
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 142

143
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

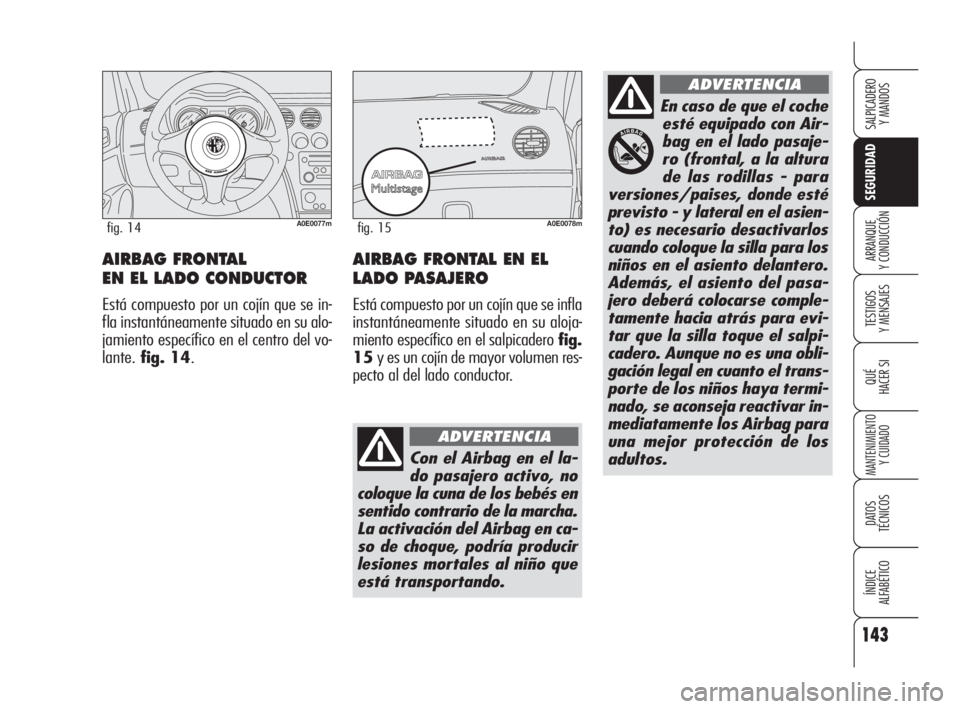

Y CONDUCCIÓNAIRBAG FRONTAL
EN EL LADO CONDUCTOR
Está compuesto por un cojín que se in-
fla instantáneamente situado en su alo-
jamiento específico en el centro del vo-
lante.fig. 14.
A0E0077mfig. 14A0E0078mfig. 15
AIRBAG FRONTAL EN EL
LADO PASAJERO
Está compuesto por un cojín que se infla
instantáneamente situado en su aloja-
miento específico en el salpicadero fig.
15 y es un cojín de mayor volumen res-
pecto al del lado conductor.
Con el Airbag en el la-
do pasajero activo, no
coloque la cuna de los bebés en
sentido contrario de la marcha.
La activación del Airbag en ca-
so de choque, podría producir
lesiones mortales al niño que
está transportando.
ADVERTENCIA
En caso de que el coche
esté equipado con Air-
bag en el lado pasaje-
ro (frontal, a la altura
de las rodillas - para
versiones/paises, donde esté
previsto - y lateral en el asien-
to) es necesario desactivarlos
cuando coloque la silla para los
niños en el asiento delantero.
Además, el asiento del pasa-
jero deberá colocarse comple-
tamente hacia atrás para evi-
tar que la silla toque el salpi-
cadero. Aunque no es una obli-
gación legal en cuanto el trans-
porte de los niños haya termi-
nado, se aconseja reactivar in-
mediatamente los Airbag para
una mejor protección de los
adultos.
ADVERTENCIA
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 143

144
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

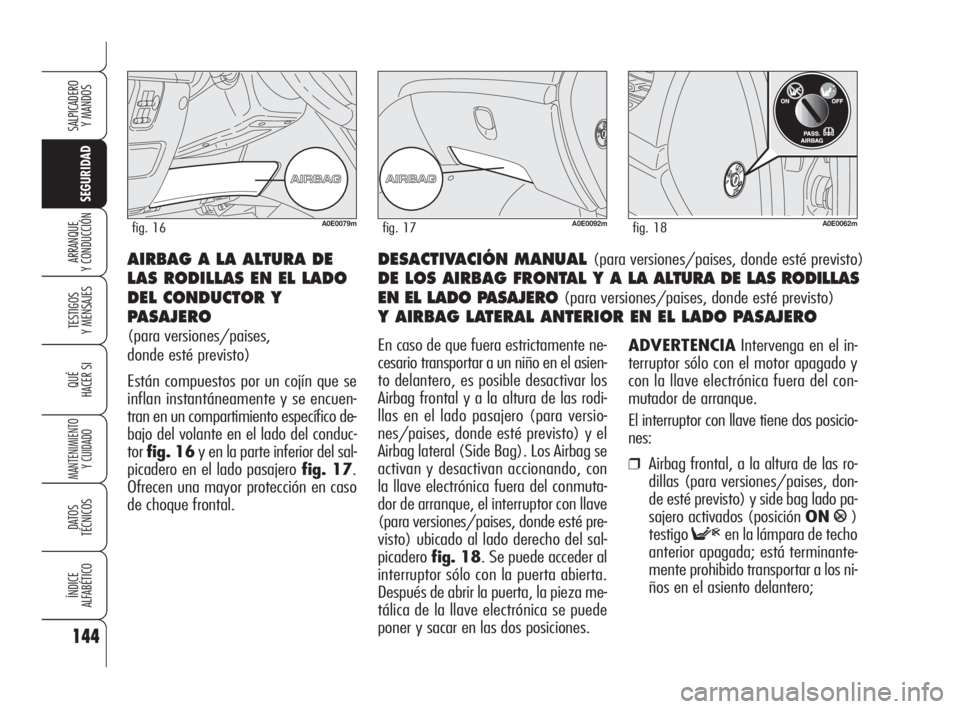

Y CONDUCCIÓNDESACTIVACIÓN MANUAL (para versiones/paises, donde esté previsto)
DE LOS AIRBAG FRONTAL Y A LA ALTURA DE LAS RODILLAS
EN EL LADO PASAJERO
(para versiones/paises, donde esté previsto)
Y AIRBAG LATERAL ANTERIOR EN EL LADO PASAJERO AIRBAG A LA ALTURA DE
LAS RODILLAS EN EL LADO
DEL CONDUCTOR Y
PASAJERO
(para versiones/paises,
donde esté previsto)
Están compuestos por un cojín que se
inflan instantáneamente y se encuen-
tran en un compartimiento específico de-
bajo del volante en el lado del conduc-
tor fig. 16y en la parte inferior del sal-
picadero en el lado pasajero fig. 17.
Ofrecen una mayor protección en caso
de choque frontal.
A0E0092mfig. 17A0E0079mfig. 16
En caso de que fuera estrictamente ne-
cesario transportar a un niño en el asien-
to delantero, es posible desactivar los
Airbag frontal y a la altura de las rodi-
llas en el lado pasajero (para versio-
nes/paises, donde esté previsto) y el
Airbag lateral (Side Bag). Los Airbag se
activan y desactivan accionando, con
la llave electrónica fuera del conmuta-
dor de arranque, el interruptor con llave
(para versiones/paises, donde esté pre-
visto) ubicado al lado derecho del sal-
picadero fig. 18. Se puede acceder al
interruptor sólo con la puerta abierta.
Después de abrir la puerta, la pieza me-
tálica de la llave electrónica se puede
poner y sacar en las dos posiciones.ADVERTENCIAIntervenga en el in-
terruptor sólo con el motor apagado y
con la llave electrónica fuera del con-
mutador de arranque.
El interruptor con llave tiene dos posicio-
nes:
❒Airbag frontal, a la altura de las ro-
dillas (para versiones/paises, don-
de esté previsto) y side bag lado pa-
sajero activados (posición ON
P)
testigo Fen la lámpara de techo
anterior apagada; está terminante-
mente prohibido transportar a los ni-
ños en el asiento delantero;
A0E0062mfig. 18
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 144

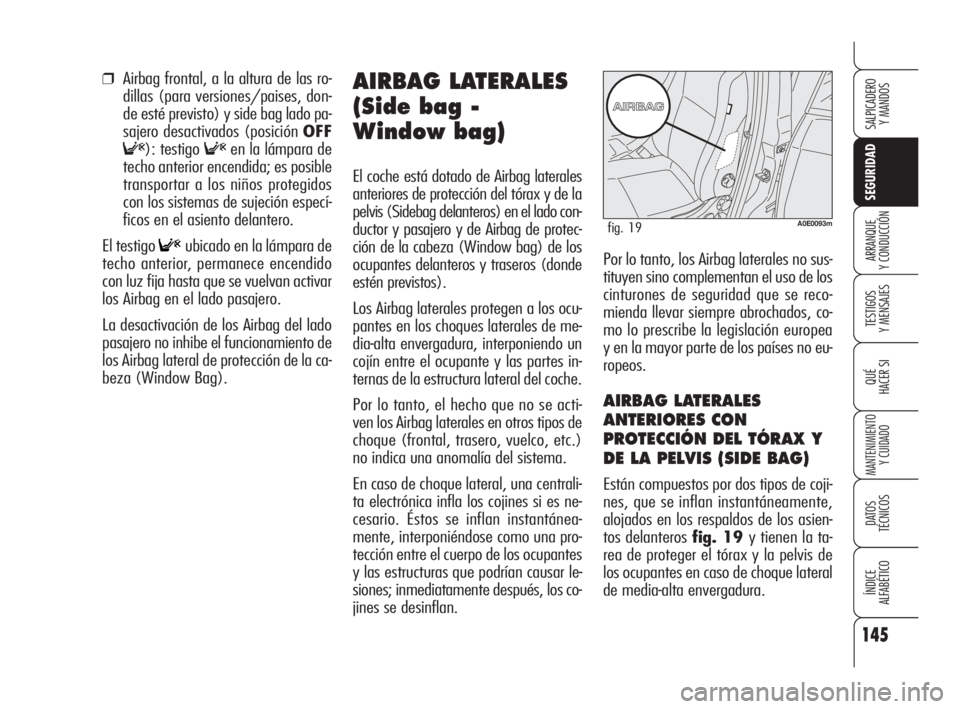

145
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
❒Airbag frontal, a la altura de las ro-
dillas (para versiones/paises, don-
de esté previsto) y side bag lado pa-
sajero desactivados (posición OFF
F): testigo Fen la lámpara de
techo anterior encendida; es posible
transportar a los niños protegidos
con los sistemas de sujeción especí-
ficos en el asiento delantero.
El testigo
Fubicado en la lámpara de
techo anterior, permanece encendido
con luz fija hasta que se vuelvan activar
los Airbag en el lado pasajero.
La desactivación de los Airbag del lado
pasajero no inhibe el funcionamiento de
los Airbag lateral de protección de la ca-
beza (Window Bag).
AIRBAG LATERALES
(Side bag -
Window bag)
El coche está dotado de Airbag laterales
anteriores de protección del tórax y de la
pelvis (Sidebag delanteros) en el lado con-
ductor y pasajero y de Airbag de protec-
ción de la cabeza (Window bag) de los
ocupantes delanteros y traseros (donde
estén previstos).
Los Airbag laterales protegen a los ocu-
pantes en los choques laterales de me-
dia-alta envergadura, interponiendo un
cojín entre el ocupante y las partes in-
ternas de la estructura lateral del coche.
Por lo tanto, el hecho que no se acti-
ven los Airbag laterales en otros tipos de
choque (frontal, trasero, vuelco, etc.)
no indica una anomalía del sistema.
En caso de choque lateral, una centrali-
ta electrónica infla los cojines si es ne-
cesario. Éstos se inflan instantánea-
mente, interponiéndose como una pro-
tección entre el cuerpo de los ocupantes
y las estructuras que podrían causar le-
siones; inmediatamente después, los co-
jines se desinflan.Por lo tanto, los Airbag laterales no sus-
tituyen sino complementan el uso de los
cinturones de seguridad que se reco-
mienda llevar siempre abrochados, co-
mo lo prescribe la legislación europea
y en la mayor parte de los países no eu-
ropeos.
AIRBAG LATERALES
ANTERIORES CON
PROTECCIÓN DEL TÓRAX Y
DE LA PELVIS (SIDE BAG)
Están compuestos por dos tipos de coji-
nes, que se inflan instantáneamente,
alojados en los respaldos de los asien-
tos delanteros fig. 19 y tienen la ta-
rea de proteger el tórax y la pelvis de
los ocupantes en caso de choque lateral
de media-alta envergadura.
A0E0093mfig. 19
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 145

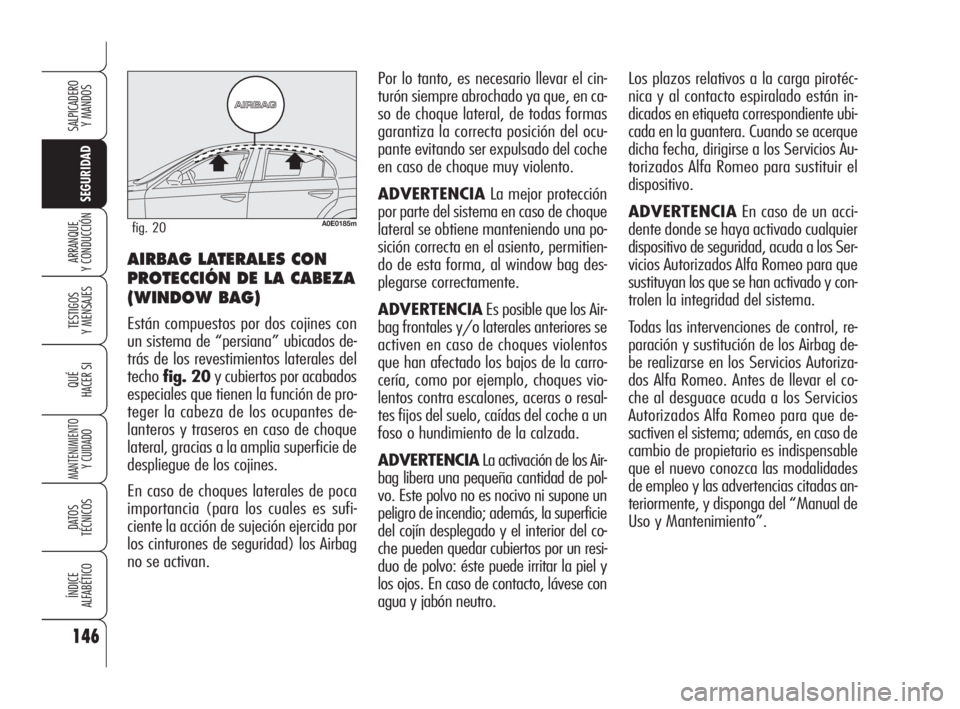

146
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Por lo tanto, es necesario llevar el cin-
turón siempre abrochado ya que, en ca-
so de choque lateral, de todas formas
garantiza la correcta posición del ocu-
pante evitando ser expulsado del coche
en caso de choque muy violento.
ADVERTENCIALa mejor protección
por parte del sistema en caso de choque
lateral se obtiene manteniendo una po-
sición correcta en el asiento, permitien-
do de esta forma, al window bag des-
plegarse correctamente.
ADVERTENCIAEs posible que los Air-
bag frontales y/o laterales anteriores se
activen en caso de choques violentos
que han afectado los bajos de la carro-
cería, como por ejemplo, choques vio-
lentos contra escalones, aceras o resal-
tes fijos del suelo, caídas del coche a un
foso o hundimiento de la calzada.
ADVERTENCIALa activación de los Air-
bag libera una pequeña cantidad de pol-
vo. Este polvo no es nocivo ni supone un
peligro de incendio; además, la superficie
del cojín desplegado y el interior del co-
che pueden quedar cubiertos por un resi-
duo de polvo: éste puede irritar la piel y
los ojos. En caso de contacto, lávese con
agua y jabón neutro.Los plazos relativos a la carga pirotéc-
nica y al contacto espiralado están in-
dicados en etiqueta correspondiente ubi-
cada en la guantera. Cuando se acerque
dicha fecha, dirigirse a los Servicios Au-
torizados Alfa Romeo para sustituir el
dispositivo.
ADVERTENCIAEn caso de un acci-
dente donde se haya activado cualquier
dispositivo de seguridad, acuda a los Ser-
vicios Autorizados Alfa Romeo para que
sustituyan los que se han activado y con-
trolen la integridad del sistema.
Todas las intervenciones de control, re-
paración y sustitución de los Airbag de-
be realizarse en los Servicios Autoriza-
dos Alfa Romeo. Antes de llevar el co-
che al desguace acuda a los Servicios
Autorizados Alfa Romeo para que de-
sactiven el sistema; además, en caso de
cambio de propietario es indispensable
que el nuevo conozca las modalidades
de empleo y las advertencias citadas an-
teriormente, y disponga del “Manual de
Uso y Mantenimiento”.
AIRBAG LATERALES CON
PROTECCIÓN DE LA CABEZA
(WINDOW BAG)
Están compuestos por dos cojines con
un sistema de “persiana” ubicados de-
trás de los revestimientos laterales del
techo fig. 20y cubiertos por acabados
especiales que tienen la función de pro-
teger la cabeza de los ocupantes de-
lanteros y traseros en caso de choque
lateral, gracias a la amplia superficie de
despliegue de los cojines.
En caso de choques laterales de poca
importancia (para los cuales es sufi-
ciente la acción de sujeción ejercida por
los cinturones de seguridad) los Airbag
no se activan.
A0E0185mfig. 20
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 146

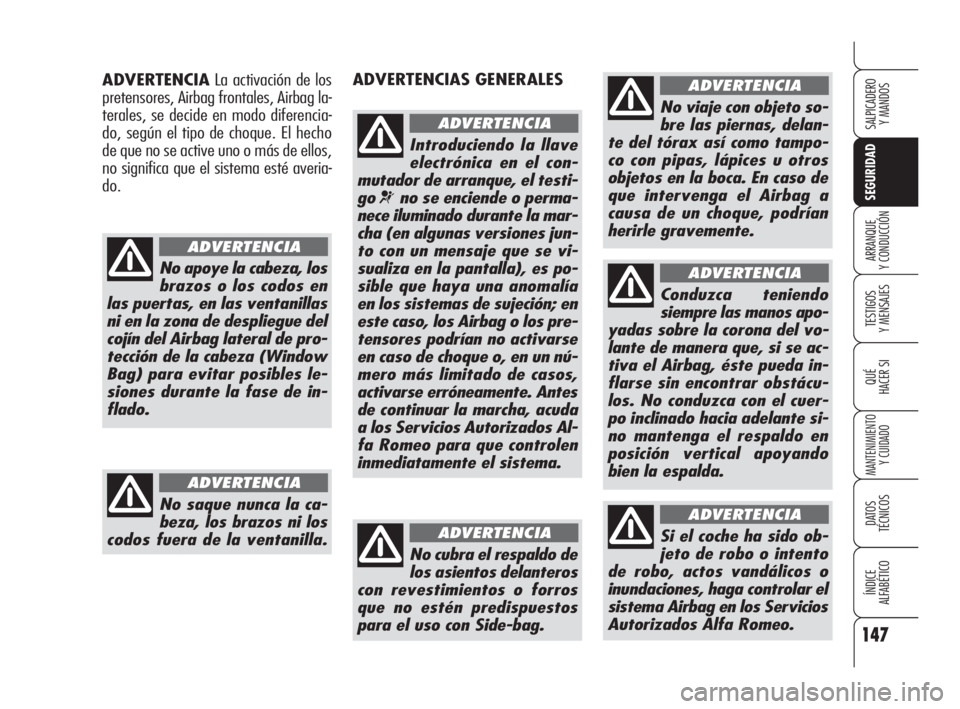

147
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIAS GENERALES
Introduciendo la llave
electrónica en el con-
mutador de arranque, el testi-
go
¬no se enciende o perma-
nece iluminado durante la mar-
cha (en algunas versiones jun-
to con un mensaje que se vi-
sualiza en la pantalla), es po-
sible que haya una anomalía
en los sistemas de sujeción; en
este caso, los Airbag o los pre-
tensores podrían no activarse
en caso de choque o, en un nú-
mero más limitado de casos,
activarse erróneamente. Antes
de continuar la marcha, acuda
a los Servicios Autorizados Al-
fa Romeo para que controlen
inmediatamente el sistema.
ADVERTENCIA
No cubra el respaldo de
los asientos delanteros
con revestimientos o forros
que no estén predispuestos
para el uso con Side-bag.
ADVERTENCIA
No viaje con objeto so-
bre las piernas, delan-
te del tórax así como tampo-
co con pipas, lápices u otros
objetos en la boca. En caso de
que intervenga el Airbag a
causa de un choque, podrían
herirle gravemente.
ADVERTENCIA
Conduzca teniendo
siempre las manos apo-
yadas sobre la corona del vo-
lante de manera que, si se ac-
tiva el Airbag, éste pueda in-
flarse sin encontrar obstácu-
los. No conduzca con el cuer-
po inclinado hacia adelante si-
no mantenga el respaldo en
posición vertical apoyando
bien la espalda.
ADVERTENCIA
Si el coche ha sido ob-
jeto de robo o intento
de robo, actos vandálicos o
inundaciones, haga controlar el
sistema Airbag en los Servicios
Autorizados Alfa Romeo.
ADVERTENCIA
ADVERTENCIALa activación de los
pretensores, Airbag frontales, Airbag la-
terales, se decide en modo diferencia-
do, según el tipo de choque. El hecho
de que no se active uno o más de ellos,
no significa que el sistema esté averia-
do.
No apoye la cabeza, los
brazos o los codos en
las puertas, en las ventanillas
ni en la zona de despliegue del
cojín del Airbag lateral de pro-
tección de la cabeza (Window
Bag) para evitar posibles le-
siones durante la fase de in-
flado.
ADVERTENCIA
No saque nunca la ca-
beza, los brazos ni los
codos fuera de la ventanilla.
ADVERTENCIA
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 147

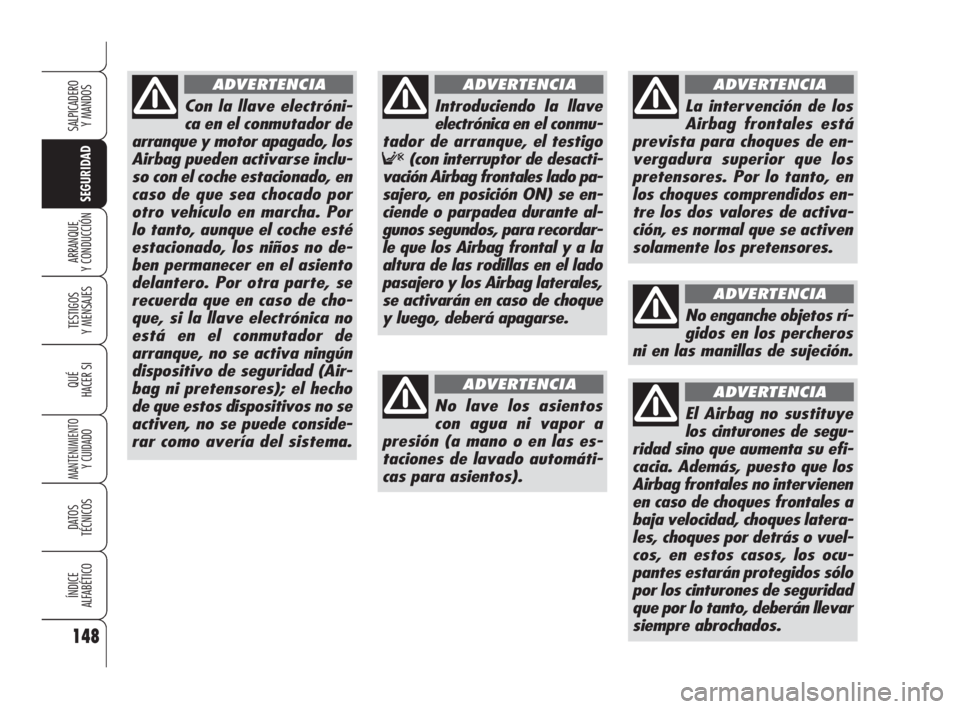

148
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Con la llave electróni-
ca en el conmutador de
arranque y motor apagado, los
Airbag pueden activarse inclu-
so con el coche estacionado, en
caso de que sea chocado por
otro vehículo en marcha. Por
lo tanto, aunque el coche esté
estacionado, los niños no de-
ben permanecer en el asiento
delantero. Por otra parte, se
recuerda que en caso de cho-
que, si la llave electrónica no
está en el conmutador de
arranque, no se activa ningún
dispositivo de seguridad (Air-
bag ni pretensores); el hecho
de que estos dispositivos no se
activen, no se puede conside-
rar como avería del sistema.
ADVERTENCIA
No lave los asientos
con agua ni vapor a
presión (a mano o en las es-
taciones de lavado automáti-
cas para asientos).
ADVERTENCIA
Introduciendo la llave
electrónica en el conmu-
tador de arranque, el testigo
F(con interruptor de desacti-
vación Airbag frontales lado pa-
sajero, en posición ON) se en-
ciende o parpadea durante al-
gunos segundos, para recordar-
le que los Airbag frontal y a la
altura de las rodillas en el lado
pasajero y los Airbag laterales,
se activarán en caso de choque
y luego, deberá apagarse.
ADVERTENCIA
La intervención de los
Airbag frontales está
prevista para choques de en-
vergadura superior que los
pretensores. Por lo tanto, en
los choques comprendidos en-
tre los dos valores de activa-
ción, es normal que se activen
solamente los pretensores.
ADVERTENCIA
No enganche objetos rí-
gidos en los percheros
ni en las manillas de sujeción.
ADVERTENCIA
El Airbag no sustituye
los cinturones de segu-
ridad sino que aumenta su efi-
cacia. Además, puesto que los
Airbag frontales no intervienen
en caso de choques frontales a
baja velocidad, choques latera-
les, choques por detrás o vuel-
cos, en estos casos, los ocu-
pantes estarán protegidos sólo
por los cinturones de seguridad
que por lo tanto, deberán llevar
siempre abrochados.
ADVERTENCIA
129-148 Alfa 159 E 8-04-2009 11:27 Pagina 148
