GENERALIDADES

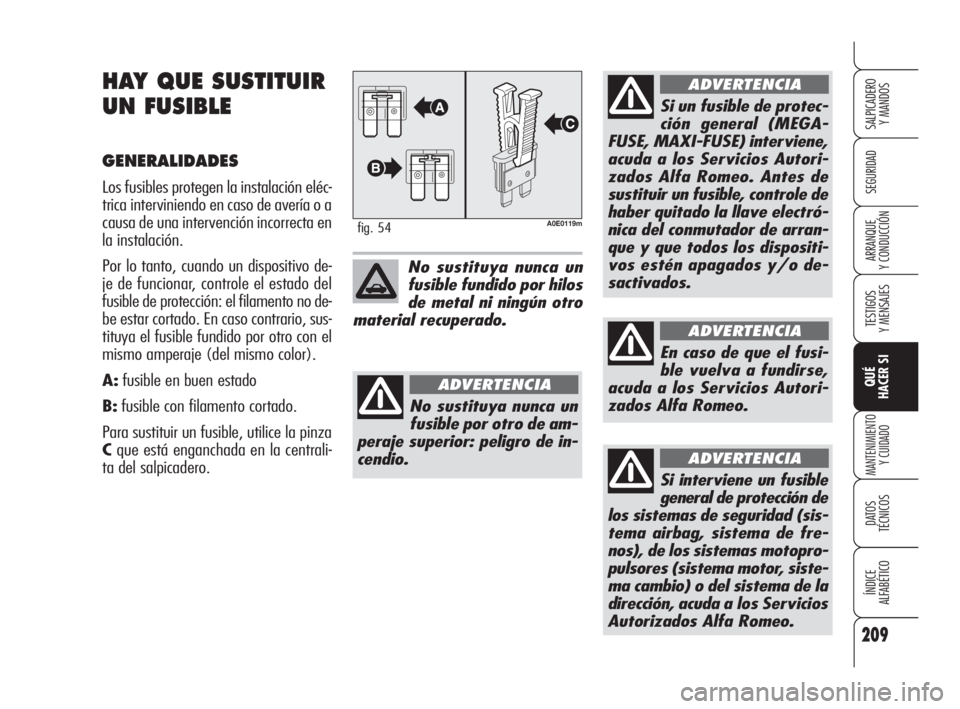

Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o a
causa de una intervención incorrecta en
la instalación.
Por lo tanto, cuando un dispositivo de-
je de funcionar, controle el estado del
fusible de protección: el filamento no de-
be estar cortado. En caso contrario, sus-
tituya el fusible fundido por otro con el
mismo amperaje (del mismo color).
A:fusible en buen estado
B:fusible con filamento cortado.
Para sustituir un fusible, utilice la pinza
Cque está enganchada en la centrali-
ta del salpicadero.
A0E0119mfig. 54
No sustituya nunca un
fusible fundido por hilos
de metal ni ningún otro
material recuperado.
No sustituya nunca un
fusible por otro de am-
peraje superior: peligro de in-
cendio.
ADVERTENCIA
Si un fusible de protec-
ción general (MEGA-
FUSE, MAXI-FUSE) interviene,
acuda a los Servicios Autori-
zados Alfa Romeo. Antes de
sustituir un fusible, controle de
haber quitado la llave electró-
nica del conmutador de arran-
que y que todos los dispositi-
vos estén apagados y/o de-
sactivados.
ADVERTENCIA
En caso de que el fusi-
ble vuelva a fundirse,
acuda a los Servicios Autori-
zados Alfa Romeo.
ADVERTENCIA
Si interviene un fusible
general de protección de
los sistemas de seguridad (sis-
tema airbag, sistema de fre-
nos), de los sistemas motopro-
pulsores (sistema motor, siste-
ma cambio) o del sistema de la
dirección, acuda a los Servicios
Autorizados Alfa Romeo.
ADVERTENCIA
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 209

ACCESO A LOS FUSIBLES
Los fusibles del coche están agrupados
en cuatro centralitas ubicadas en el sal-
picadero, en el polo positivo de la ba-
tería, cerca de la batería y en el male-
tero (lado izquierdo).
Centralita en el salpicadero

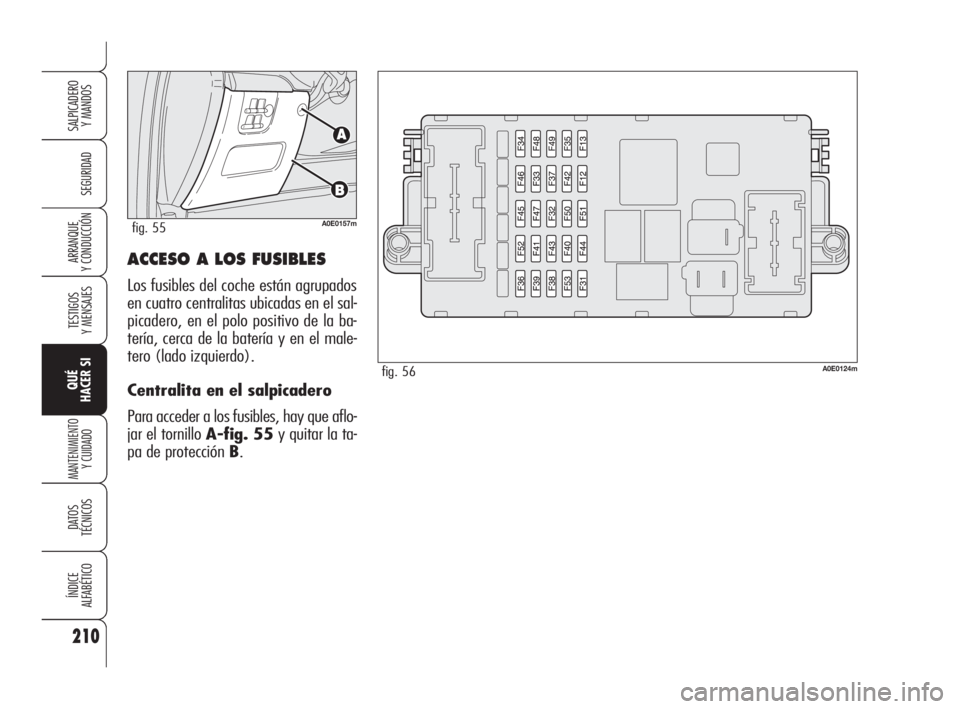

Para acceder a los fusibles, hay que aflo-
jar el tornillo A-fig. 55y quitar la ta-
pa de protección B.
210
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 210

211
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNCentralita en el polo positivo
de la batería

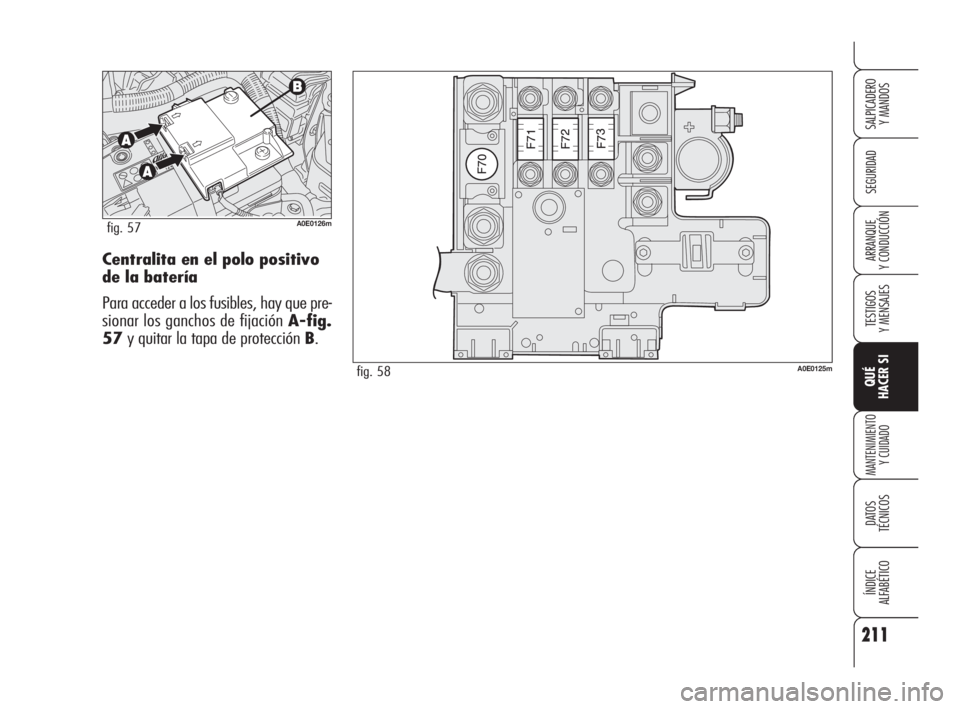

Para acceder a los fusibles, hay que pre-
sionar los ganchos de fijación A-fig.
57y quitar la tapa de protección B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 211

Centralita cerca de
la batería

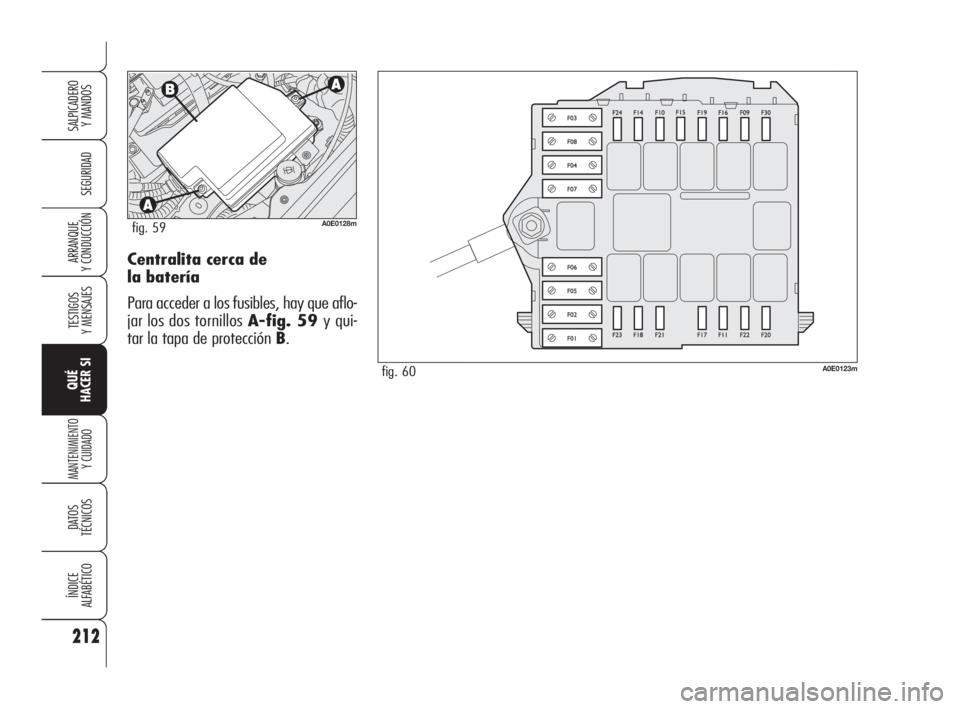

Para acceder a los fusibles, hay que aflo-
jar los dos tornillos A-fig. 59 y qui-
tar la tapa de protección B.
212
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 212

213
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNCentralita en el maletero
(lado izquierdo)

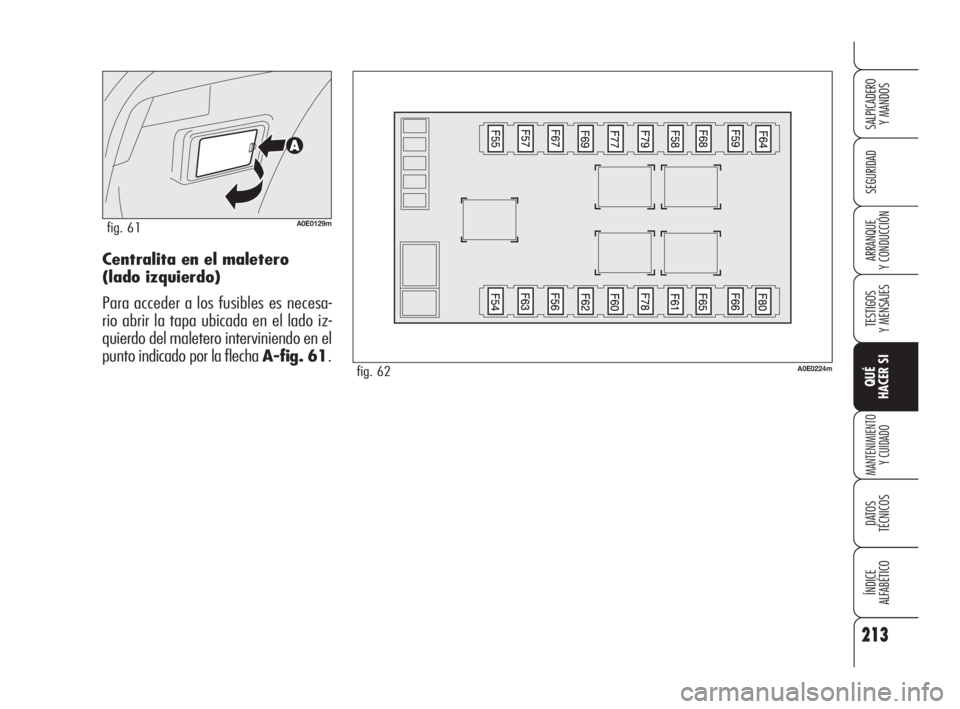

Para acceder a los fusibles es necesa-
rio abrir la tapa ubicada en el lado iz-
quierdo del maletero interviniendo en el
punto indicado por la flecha A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 213

214
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

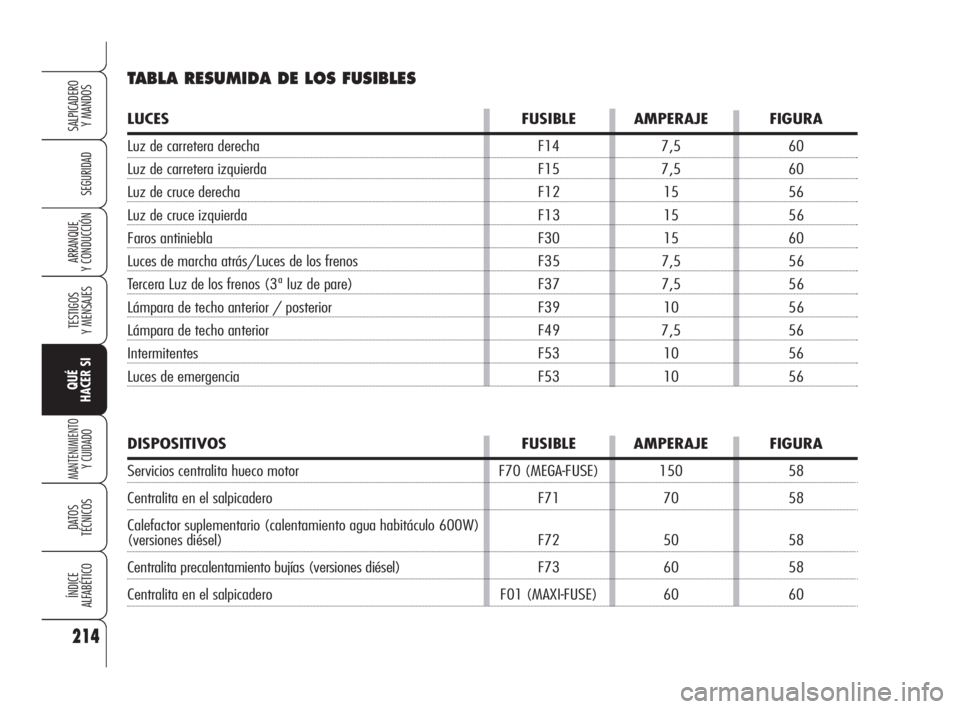

TABLA RESUMIDA DE LOS FUSIBLES
LUCES FUSIBLE AMPERAJE FIGURA
Luz de carretera derecha F14 7,5 60
Luz de carretera izquierda F15 7,5 60
Luz de cruce derecha F12 15 56
Luz de cruce izquierda F13 15 56
Faros antiniebla F30 15 60
Luces de marcha atrás/Luces de los frenos F35 7,5 56
Tercera Luz de los frenos (3ª luz de pare) F37 7,5 56
Lámpara de techo anterior / posterior F39 10 56
Lámpara de techo anterior F49 7,5 56
Intermitentes F53 10 56
Luces de emergencia F53 10 56

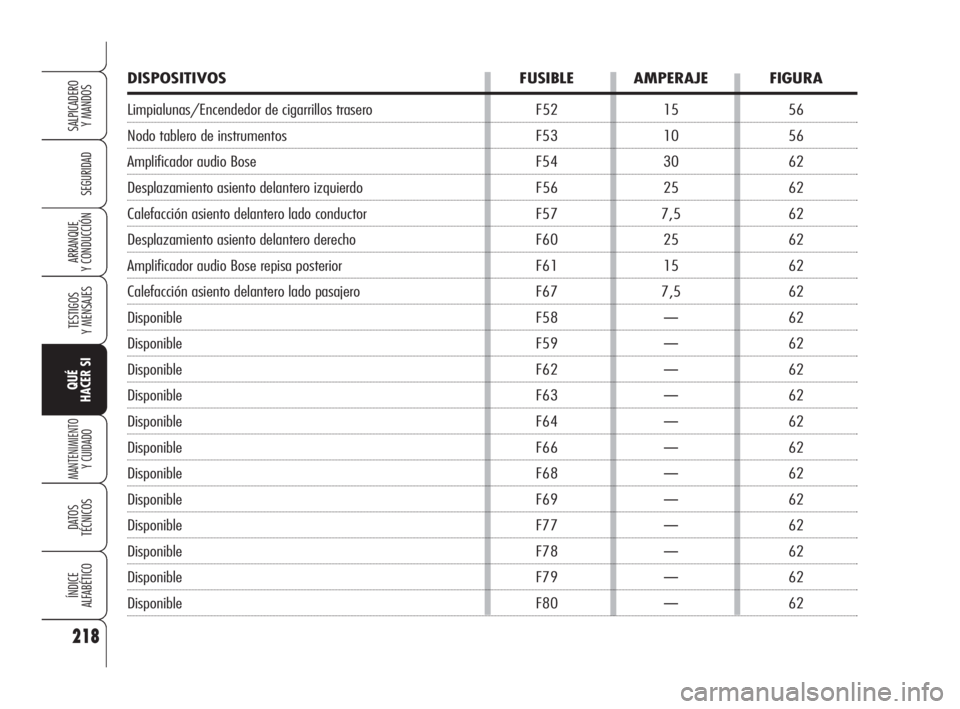

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Servicios centralita hueco motor F70 (MEGA-FUSE) 150 58
Centralita en el salpicadero F71 70 58
Calefactor suplementario (calentamiento agua habitáculo 600W)
(versiones diésel) F72 50 58
Centralita precalentamiento bujías (versiones diésel) F73 60 58
Centralita en el salpicadero F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 214

215
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
DISPOSITIVOS FUSIBLE AMPERAJE FIGURA

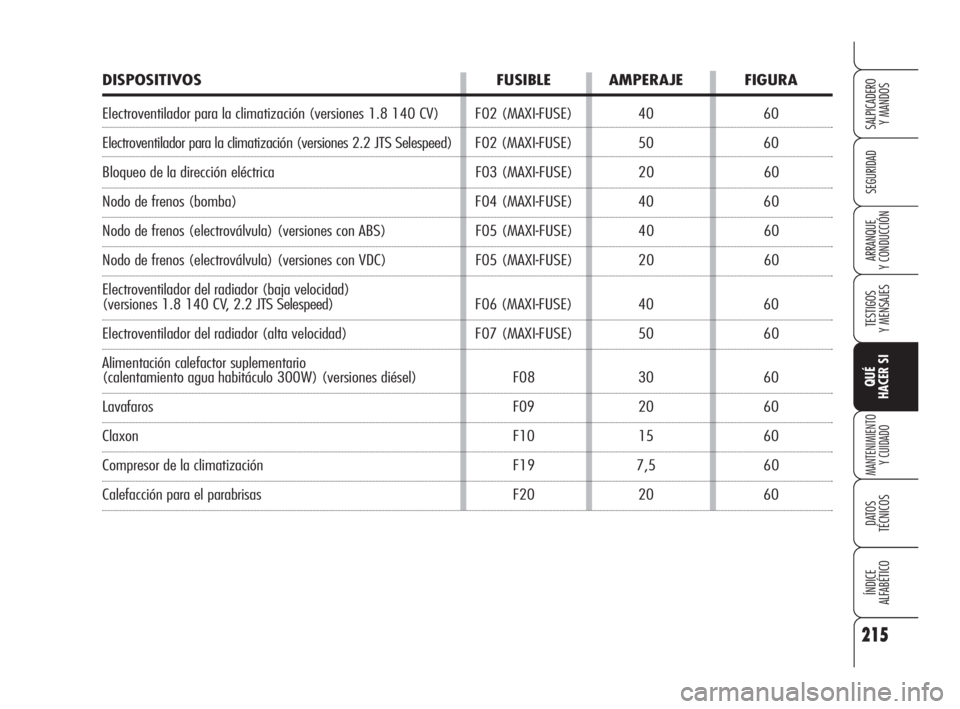

Electroventilador para la climatización (versiones 1.8 140 CV) F02 (MAXI-FUSE) 40 60
Electroventilador para la climatización (versiones 2.2 JTS Selespeed)F02 (MAXI-FUSE) 50 60
Bloqueo de la dirección eléctrica F03 (MAXI-FUSE) 20 60
Nodo de frenos (bomba) F04 (MAXI-FUSE) 40 60
Nodo de frenos (electroválvula) (versiones con ABS) F05 (MAXI-FUSE) 40 60
Nodo de frenos (electroválvula) (versiones con VDC) F05 (MAXI-FUSE) 20 60
Electroventilador del radiador (baja velocidad)
(versiones 1.8 140 CV, 2.2 JTS Selespeed)F06 (MAXI-FUSE) 40 60
Electroventilador del radiador (alta velocidad) F07 (MAXI-FUSE) 50 60
Alimentación calefactor suplementario
(calentamiento agua habitáculo 300W) (versiones diésel) F08 30 60
Lavafaros F09 20 60
Claxon F10 15 60
Compresor de la climatización F19 7,5 60
Calefacción para el parabrisas F20 20 60
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 215

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA

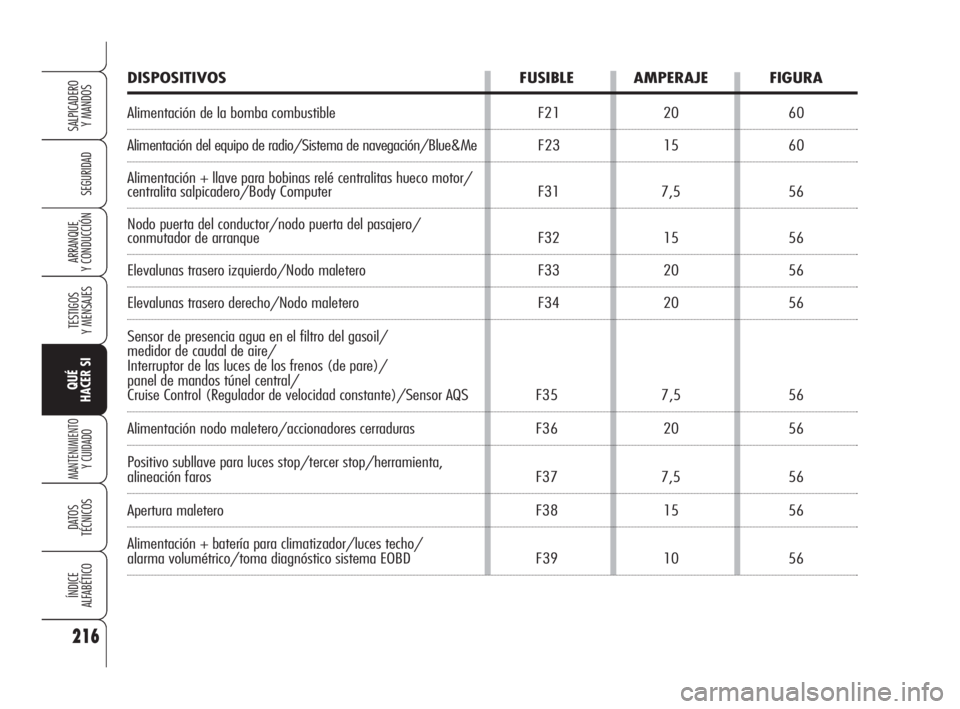

Alimentación de la bomba combustible F21 20 60
Alimentación del equipo de radio/Sistema de navegación/Blue&Me F23 15 60
Alimentación + llave para bobinas relé centralitas hueco motor/
centralita salpicadero/Body Computer F31 7,5 56
Nodo puerta del conductor/nodo puerta del pasajero/
conmutador de arranque F32 15 56
Elevalunas trasero izquierdo/Nodo maletero F33 20 56
Elevalunas trasero derecho/Nodo maletero F34 20 56
Sensor de presencia agua en el filtro del gasoil/
medidor de caudal de aire/
Interruptor de las luces de los frenos (de pare)/
panel de mandos túnel central/
Cruise Control (Regulador de velocidad constante)/Sensor AQS F35 7,5 56
Alimentación nodo maletero/accionadores cerraduras F36 20 56
Positivo subllave para luces stop/tercer stop/herramienta,
alineación faros F37 7,5 56
Apertura maletero F38 15 56
Alimentación + batería para climatizador/luces techo/
alarma volumétrico/toma diagnóstico sistema EOBD F39 10 56
216
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
181-222 Alfa 159 E 9-12-2009 11:26 Pagina 216

217
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

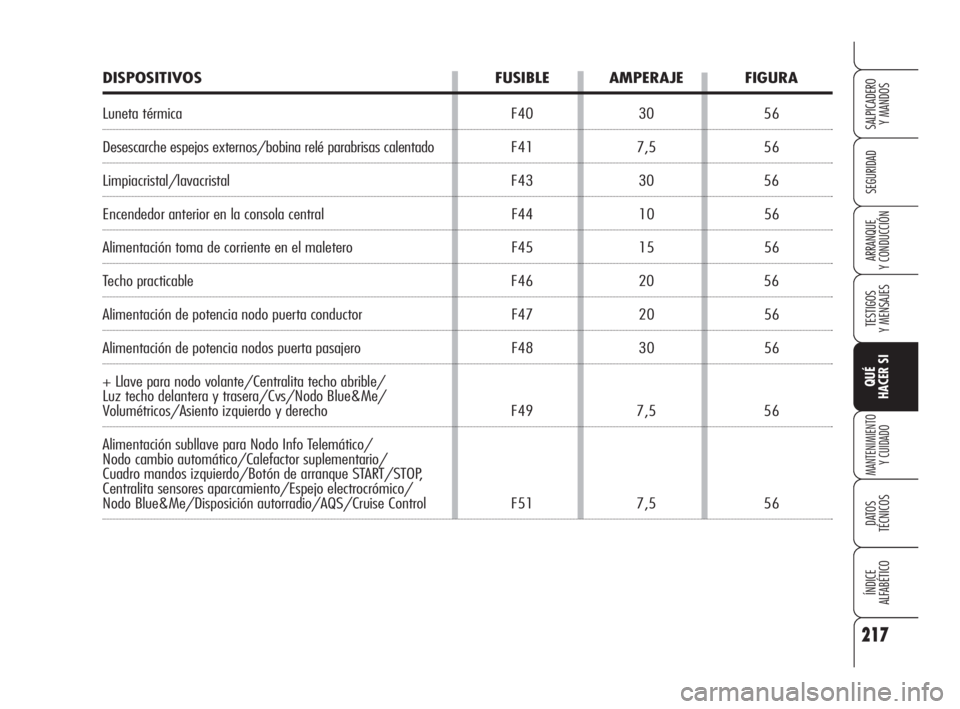

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
