CONDUITEAPPAREIL POUR METTRE
A ZERO LES KILOMETRES
PARTIELS fig. 21
Pour mettre à zéro les km partiels, gar-
der la pression pendant quelques se-
condes sur le bouton A.
A0E0072mfig. 21
REGLAGE MANUEL
ECLAIRAGE COMMANDES
RHEOSTAT
Cette fonction permet de régler (sur 8
niveaux) l'intensité lumineuse de la gra-
phique/affichage du tableau de bord,
de l’affichage de l’autoradio (pour ver-
sions/marchés, où il est prévu), de l’af-
fichage du climatiseur, de l’affichage du
système de radionavigation (pour ver-
sions/marchés, où il est prévu) et de la
graphique des instruments de bord (jau-
ge du carburant, indicateur de la tem-
pérature de l’huile moteur (versions à
essence) ou indicateur pression turbo-
compresseur (versions diesel) et indi-
cateur température liquide de refroidis-
sement moteur).
Pour effectuer le réglage, appuyer briè-
vement sur le bouton +sur le levier
gauche pour augmenter la luminosité,
ou bien appuyer sur le bouton –pour la
diminuer: sur l’affichage apparaissent
une inscription et un numéro indiquant
le niveau de l’intensité lumineuse ac-
tuellement sélectionnée. La page-écran
reste active pendant qualques secondes,
après quoi elle disparaît.
REGLAGE AUTOMATIQUE
ECLAIRAGE COMMANDES
RHEOSTAT
Pour permettre la visibilité et le confort
maximum pendant toutes les conditions
de conduite (ex. conduite pendant le jour
les feux allumés, conduite dans les tun-
nels, etc…), à l’intérieur du tachymètre
se trouve un capteur qui est en mesure de
régler automatiquement, après avoir in-
séré la clé électronique dans le dispositif
de démarrage et appuyé sur le bouton
START/STOP, l'intensité lumineuse de
la graphique/affichage du tableau de
bord, de l’affichage de l’autoradio (pour
versions/marchés, où il est prévu), de l’af-
fichage du climatiseur, de l’affichage du
système de radionavigation (pour ver-
sions/marchés, où il est prévu) et de la
graphique des instruments de bord (jau-
ge du carburant, indicateur de la tempé-
rature de l’huile moteur (versions à es-
sence) ou indicateur pression turbocom-
presseur (versions diesel) et indicateur
température liquide de refroidissement
moteur).
001-045 Alfa 159 FRA 8-04-2009 10:14 Pagina 24

33
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

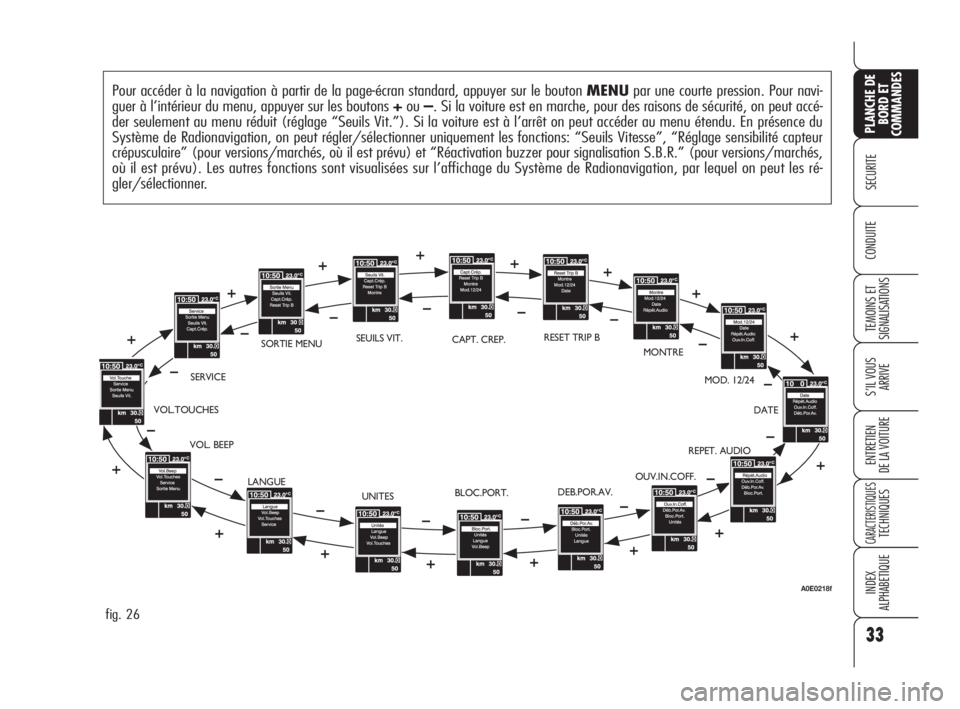

Pour accéder à la navigation à partir de la page-écran standard, appuyer sur le bouton MENUpar une courte pression. Pour navi-
guer à l’intérieur du menu, appuyer sur les boutons +ou –. Si la voiture est en marche, pour des raisons de sécurité, on peut accé-
der seulement au menu réduit (réglage “Seuils Vit.”). Si la voiture est à l’arrêt on peut accéder au menu étendu. En présence du
Système de Radionavigation, on peut régler/sélectionner uniquement les fonctions: “Seuils Vitesse”, “Réglage sensibilité capteur
crépusculaire” (pour versions/marchés, où il est prévu) et “Réactivation buzzer pour signalisation S.B.R.” (pour versions/marchés,
où il est prévu). Les autres fonctions sont visualisées sur l’affichage du Système de Radionavigation, par lequel on peut les ré-
gler/sélectionner.
fig. 26
VOL. BEEPSERVICESORTIE MENUCAPT. CREP.RESET TRIP B
MONTRE
MOD. 12/24
DATE
REPET. AUDIO
OUV.IN.COFF.
DEB.POR.AV.
BLOC.PORT.
UNITES VOL.TOUCHES
LANGUESEUILS VIT.
A0E0218f
001-045 Alfa 159 FRA 8-04-2009 10:14 Pagina 33

96
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

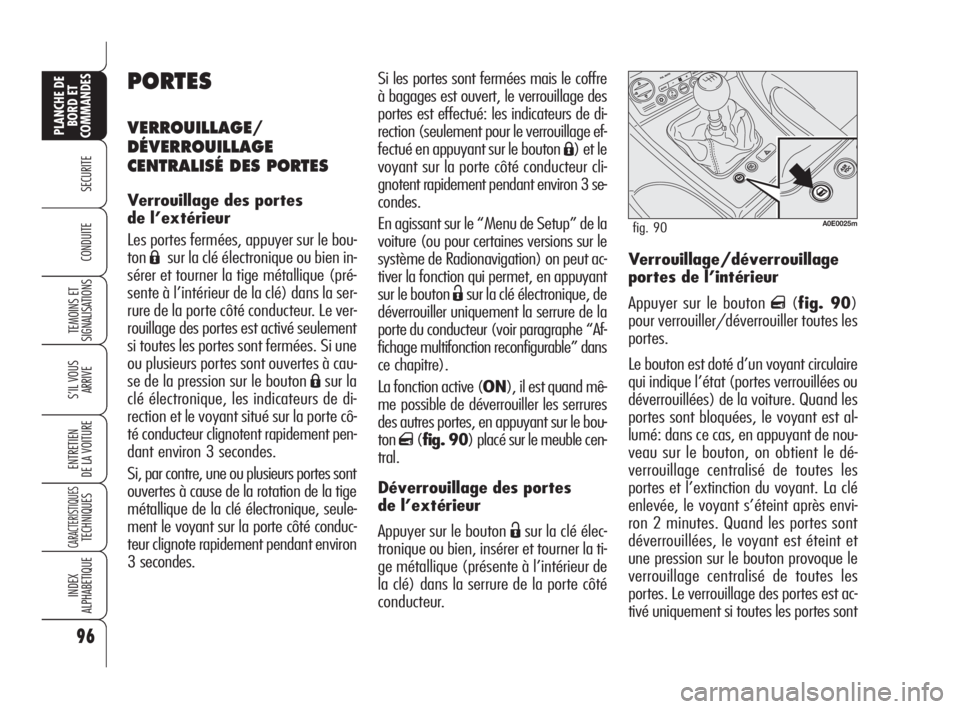

CONDUITEVerrouillage/déverrouillage
portes de l’intérieur
Appuyer sur le bouton
q(fig. 90)
pour verrouiller/déverrouiller toutes les
portes.
Le bouton est doté d’un voyant circulaire
qui indique l’état (portes verrouillées ou
déverrouillées) de la voiture. Quand les
portes sont bloquées, le voyant est al-
lumé: dans ce cas, en appuyant de nou-
veau sur le bouton, on obtient le dé-
verrouillage centralisé de toutes les
portes et l’extinction du voyant. La clé
enlevée, le voyant s’éteint après envi-
ron 2 minutes. Quand les portes sont
déverrouillées, le voyant est éteint et
une pression sur le bouton provoque le
verrouillage centralisé de toutes les
portes. Le verrouillage des portes est ac-
tivé uniquement si toutes les portes sont
PORTES
VERROUILLAGE/
DÉVERROUILLAGE
CENTRALISÉ DES PORTES
Verrouillage des portes
de l’extérieur
Les portes fermées, appuyer sur le bou-
ton
Ásur la clé électronique ou bien in-
sérer et tourner la tige métallique (pré-
sente à l’intérieur de la clé) dans la ser-
rure de la porte côté conducteur. Le ver-
rouillage des portes est activé seulement
si toutes les portes sont fermées. Si une
ou plusieurs portes sont ouvertes à cau-
se de la pression sur le bouton
Ásur la
clé électronique, les indicateurs de di-
rection et le voyant situé sur la porte cô-
té conducteur clignotent rapidement pen-
dant environ 3 secondes.
Si, par contre, une ou plusieurs portes sont
ouvertes à cause de la rotation de la tige
métallique de la clé électronique, seule-
ment le voyant sur la porte côté conduc-
teur clignote rapidement pendant environ
3 secondes.
A0E0025mfig. 90
Si les portes sont fermées mais le coffre
à bagages est ouvert, le verrouillage des
portes est effectué: les indicateurs de di-
rection (seulement pour le verrouillage ef-
fectué en appuyant sur le bouton
Á) et le
voyant sur la porte côté conducteur cli-
gnotent rapidement pendant environ 3 se-
condes.
En agissant sur le “Menu de Setup” de la
voiture (ou pour certaines versions sur le
système de Radionavigation) on peut ac-
tiver la fonction qui permet, en appuyant
sur le bouton
Ësur la clé électronique, de
déverrouiller uniquement la serrure de la
porte du conducteur (voir paragraphe “Af-
fichage multifonction reconfigurable” dans
ce chapitre).
La fonction active (ON), il est quand mê-
me possible de déverrouiller les serrures
des autres portes, en appuyant sur le bou-
ton
q(fig. 90) placé sur le meuble cen-
tral.
Déverrouillage des portes
de l’extérieur
Appuyer sur le bouton
Ësur la clé élec-
tronique ou bien, insérer et tourner la ti-
ge métallique (présente à l’intérieur de
la clé) dans la serrure de la porte côté
conducteur.
083-128 Alfa 159 FRA 3-12-2009 14:03 Pagina 96

DISPOSITIF DE SECURITE
ENFANTS

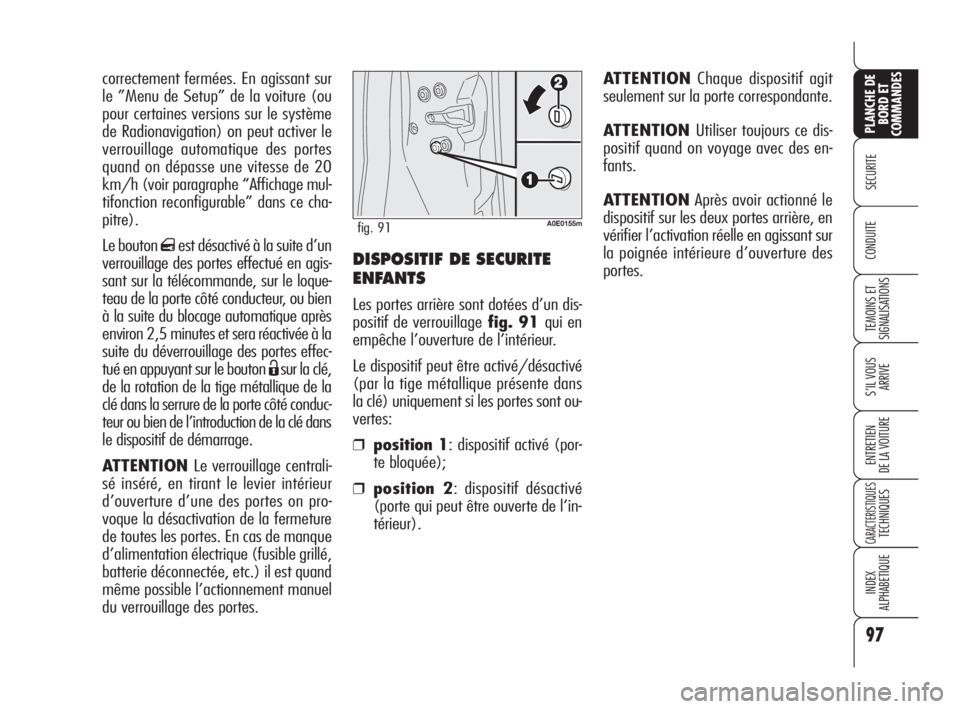

Les portes arrière sont dotées d’un dis-
positif de verrouillagefig. 91 qui en
empêche l’ouverture de l’intérieur.
Le dispositif peut être activé/désactivé
(par la tige métallique présente dans
la clé) uniquement si les portes sont ou-
vertes:
❒position 1: dispositif activé (por-
te bloquée);
❒position 2: dispositif désactivé
(porte qui peut être ouverte de l’in-
térieur).ATTENTIONChaque dispositif agit
seulement sur la porte correspondante.
ATTENTION Utiliser toujours ce dis-
positif quand on voyage avec des en-
fants.
ATTENTIONAprès avoir actionné le
dispositif sur les deux portes arrière, en
vérifier l’activation réelle en agissant sur
la poignée intérieure d’ouverture des
portes.
97
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
correctement fermées. En agissant sur
le ”Menu de Setup” de la voiture (ou
pour certaines versions sur le système
de Radionavigation) on peut activer le
verrouillage automatique des portes
quand on dépasse une vitesse de 20
km/h (voir paragraphe “Affichage mul-
tifonction reconfigurable” dans ce cha-
pitre).
Le bouton
qest désactivé à la suite d’un
verrouillage des portes effectué en agis-
sant sur la télécommande, sur le loque-
teau de la porte côté conducteur, ou bien
à la suite du blocage automatique après
environ 2,5 minutes et sera réactivée à la
suite du déverrouillage des portes effec-
tué en appuyant sur le bouton
Ësur la clé,
de la rotation de la tige métallique de la
clé dans la serrure de la porte côté conduc-
teur ou bien de l’introduction de la clé dans
le dispositif de démarrage.
ATTENTION Le verrouillage centrali-
sé inséré, en tirant le levier intérieur
d’ouverture d’une des portes on pro-
voque la désactivation de la fermeture
de toutes les portes. En cas de manque
d’alimentation électrique (fusible grillé,
batterie déconnectée, etc.) il est quand
même possible l’actionnement manuel
du verrouillage des portes.
A0E0155mfig. 91
083-128 Alfa 159 FRA 3-12-2009 14:03 Pagina 97

101
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITELa fermeture imparfaite du coffre à ba-
gages est signalée, sur certaines ver-
sions, par l’allumage du témoin
´sur
le tableau de bord, tandis que sur
d’autres versions est visualisé le sym-
bole
Ret un message sur le display
(voir chapitre “Témoins et messages”).
Quand il est débloqué, le coffre peut être
ouvert de l’extérieur de la voiture en ap-
puyant sur le logo électrique (fig. 94)
jusqu’à ce que l’on entende le déclic de
deblocage.

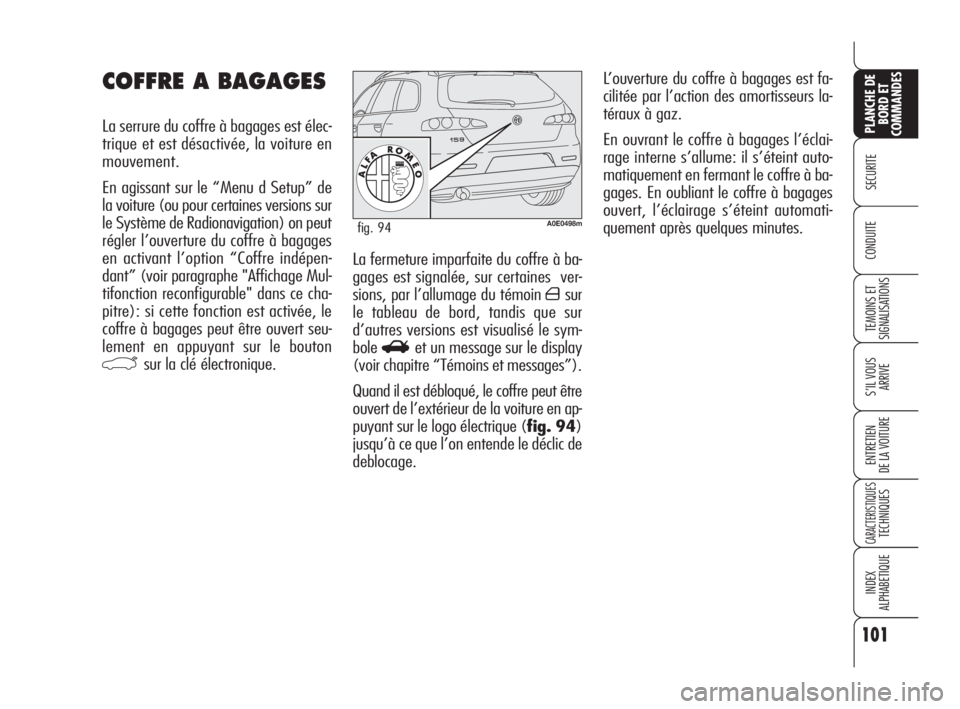

COFFRE A BAGAGES
La serrure du coffre à bagages est élec-
trique et est désactivée, la voiture en
mouvement.
En agissant sur le “Menu d Setup” de
la voiture (ou pour certaines versions sur
le Système de Radionavigation) on peut
régler l’ouverture du coffre à bagages
en activant l’option “Coffre indépen-
dant” (voir paragraphe "Affichage Mul-
tifonction reconfigurable" dans ce cha-
pitre): si cette fonction est activée, le
coffre à bagages peut être ouvert seu-
lement en appuyant sur le bouton
`sur la clé électronique.
A0E0498mfig. 94
L’ouverture du coffre à bagages est fa-
cilitée par l’action des amortisseurs la-
téraux à gaz.
En ouvrant le coffre à bagages l’éclai-
rage interne s’allume: il s’éteint auto-
matiquement en fermant le coffre à ba-
gages. En oubliant le coffre à bagages
ouvert, l’éclairage s’éteint automati-
quement après quelques minutes.
083-128 Alfa 159 FRA 3-12-2009 14:03 Pagina 101

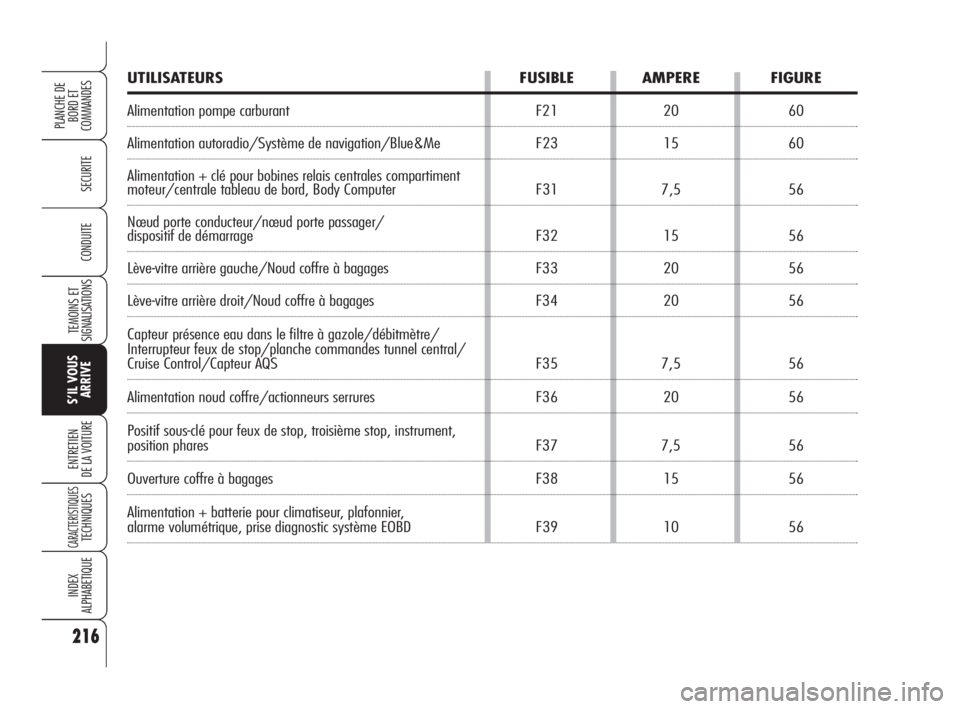

UTILISATEURS FUSIBLE AMPERE FIGURE
Alimentation pompe carburant F21 20 60
Alimentation autoradio/Système de navigation/Blue&Me F23 15 60
Alimentation + clé pour bobines relais centrales compartiment
moteur/centrale tableau de bord, Body Computer F31 7,5 56
Nœud porte conducteur/nœud porte passager/
dispositif de démarrage F32 15 56
Lève-vitre arrière gauche/Noud coffre à bagages F33 20 56
Lève-vitre arrière droit/Noud coffre à bagages F34 20 56
Capteur présence eau dans le filtre à gazole/débitmètre/
Interrupteur feux de stop/planche commandes tunnel central/
Cruise Control/Capteur AQS F35 7,5 56
Alimentation noud coffre/actionneurs serrures F36 20 56
Positif sous-clé pour feux de stop, troisième stop, instrument,
position phares F37 7,5 56
Ouverture coffre à bagages F38 15 56
Alimentation + batterie pour climatiseur, plafonnier,
alarme volumétrique, prise diagnostic système EOBD F39 10 56
216
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 216
