Alfa Romeo 159 2010 Návod k použití a údržbě (in Czech)

A.Rychloměr (ukazatel jízdní rychlosti)
B.Kontrolky - C. Otáčkoměr - D. Mul-
tifunkční displej
obr. 3/a - Verze 1750 TURBO BENZÍN s multifunkčním displejemA0E0870m
A.Rychloměr (ukazatel jízdní rychlosti)
B.Kontrolky - C.Otáčkoměr - D.Multi-
funkční konfigurovatelný displej
A0E0871mobr. 3/b - Verze 1750 TURBO BENZÍN s multifunkčním konfigurovatelným displejem
9
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 9

10
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
SYSTÉM ALFA
ROMEO CODE
Vozidlo je vybaveno elektronickým imo-
bilizérem, který umožňuje zvýšit ochra-
nu vozidla před zneužitím. Aktivuje se
automaticky, jakmile vyjmete elektro-
nický klíček ze zapalování.
V každém elektronickém klíčku je in-
stalováno elektronické zařízení, které
moduluje signál, vyslaný při spuštění
motoru anténou, která je zabudovaná
do uložení klíčku umístěného na palub-
ní desce. Signál představuje jakési “hes-
lo”, které je při každém spuštění mo-
toru jiné; díky tomuto heslu řídicí jed-
notka identifikuje elektronický klíč a po-
volí spuštění.
SYMBOLY
Na některých komponentech Vašeho vo-
zidla nebo v jejich blízkosti jsou upev-
něny barevné štítky se symboly, které
upozorňují na důležitá opatření, která
uživatel musí dodržet, pokud kompo-
nenty používá.
Souhrnný štítek se symboly obr. 4je
umístěna pod víkem motoru.
A0E0138mobr. 4
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 10

11
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
11
Rozsvícení kontrolky Y
za jízdy
Pokud se kontrolka
Yza jízdy rozsví-
tí, znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu elek-
tronického napětí).
Pokud kontrolka
Yzůstane rozsvíce-
ná, vyhledejte autorizovaný servis Al-
fa Romeo.
UPOZORNĚNÍKaždý z elektronic-
kých klíčků je opatřen vlastním kódem,
který se musí uložit do paměti řídicí jed-
notky systému. Uložení nových klíčků
do paměti (max. osm) musí provádět
výhradně autorizovaný servis Alfa Ro-
meo, kde musíte předložit všechny klíč-
ky, které vlastníte, CODE card, občanský
průkaz a doklad o vlastnictví vozidla. Kó-
dy klíčků, které nepodrobíte proceduře
uložení do paměti, budou vymazány,
aby v případě jejich ztráty nebo odcize-
ní nemohly být použity k nastartování
vozidla.
FUNGOVÁNÍ
Při každém vložení elektronického klíč-
ku do zapalování a každém spuštění
motoru odešle řídicí jednotka Alfa Ro-
meo CODE k řídicí jednotce motoru
identifikační kód, který slouží k odblo-
kování funkcí.
K odeslání identifikačního kódu dojde
pouze za podmínky, že řídicí jednotka
Alfa Romeo CODE identifikuje kód vy-
slaný elektronickým klíčkem.
Pokud při zasunutí elektronického klíč-
ku do zapalování nebo po požadavku
na spuštění motoru řídicí jednotka nei-
dentifikuje kód správně, na přístrojové
desce zůstane svítit kontrolka
Y(u ně-
kterých verzí se na displeji zobrazí ta-
ké příslušné hlášení) (viz kapitolu “Kon-
trolky a hlášení”).
V takovém případě doporučujeme vy-
jmout elektronický klíček zapalování a
zkusit jej znovu zasunout; pokud pro-
blém trvá, použijte ostatní klíčky, které
vlastníte. V případě, že ani tentokrát se
nepodaří motor spustit, vyhledejte au-
torizovaný servis Alfa Romeo.
Prudké nárazy mohou
elektronický klíček po-
škodit.
Pokud uplynou cca 2 se-
kundy od vložení klíčku
do zapalování a kontrol-
ka
Yse znovu rozsvítí a zač-
ne blikat (u některých verzí spo-
lu s hlášením na displeji), zna-
mená to, že kód klíčku není ulo-
žen v paměti a vozidlo není
chráněno systémem Alfa Romeo
CODE proti případným pokusům
o krádež. V takovém případě
vyhledejte autorizovaný servis
Alfa Romeo, kde dotčený kód
uloží.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 11

12
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍTlačítkem Ëse ovládá centrální ode-
mykání dveří, uzávěr palivové nádrže
a vypnutí alarmu (u příslušné verze vo-
zidla).
Tlačítkem
`se otevře zavazadlový
prostor.
Pokud po stisknutí tlačítka
Ëdo 2,5 mi-
nuty neotevřete jedny dveře kabiny ne-
bo víko zavazadlového prostoru, systém
automaticky všechny dveře zamkne.
ELEKTRONICK¯ KLÍâEK
obr. 6
Spolu s vozidlem dostanete dva elek-
tronické klíčky a dálkovým ovládačem.
Elektronický klíček zapíná zařízení spou-
štění motoru.
Tlačítkem
Áse ovládá centrální zamy-
kání dveří kabiny, zavazadlového pro-
storu a uzávěru palivové nádrže se spuš-
těním alarmu (u příslušné verze vozid-
la).
ELEKTRONICK¯
KLÍâEK
CODE CARD
(pro příslušné verze vozidla)
Spolu s klíčky zapalování dostanete
CODE card obr. 5, na které je uveden
mechanický Aa elektronický kód B.
Kódy uložte na bezpečném místě mimo
vozidlo.
A0E0023mobr. 5A0E0021mobr. 6
V případě změny vlast-
níka vozidla je nezbytné
odevzdat novému uži-
vateli elektronický klíček a
CODE card.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 12

13
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍVýměna baterie
elektronického klíče
Pokud se po stisknutí tlačítka
Ë, Á,
nebo
`příkaz neprovede, může se
jednat o vybitou baterii, kterou je pak
třeba vyměnit; k výměně použijte stej-
nou baterii dostupnou běžně na trhu.
Pro kontrolu, zda se jedná skutečně o
vybitou baterii, stačí stisknout tlačítka
Ë, Á, nebo `na dalším elektro-
nickém klíčku.
Po zavření víka zavazadlového prosto-
ru se obnoví řídicí funkce a směrová svět-
la jednou bliknou. UPOZORNĚNÍ Nevystavujte elek-
tronický klíč slunečnímu záření: Mohl by
se poškodit.
UPOZORNĚNÍKmitočet dálkového
ovládače může rušit rádiové vysílání v
blízkosti vozidla (např. mobilní telefon,
amatérské radiostanice, apod.) V tako-
vém případě může u dálkového ovlá-
dače dojít k závadě. Elektronický klíček je opatřen obr. 7
kovovou vložkou A, která se vysouvá
tlačítkem B.
Kovová čepel ovládá:
❒centrální zamykání/odemykání dve-
ří odemknutím/zamknutím zámku
dveří u řidiče, (pokud je vybitá ba-
terie, odemknou se pouze dveře u
řidiče);
❒otevírání/zavírání oken;
❒spínač (u příslušné verze vozidla) pro
deaktivaci čelního a kolenního air-
bagu (u příslušné verze vozidla) u
předního spolucestujícího.
❒zařízení safe-lock (u příslušné ver-
ze vozidla);
❒slouží k nouzovému odemknutí elek-
tronického klíčku ze spínací skříň-
ky.
A0E0022mobr. 7
Nenechávejte nikdy elek-
tronický klíček bez dozo-
ru, aby zejména děti nemohly
klíčkem manipulovat a náhodně
stisknout tlačítko B-obr. 7.
POZOR
A0E0021mobr. 8
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 13

14
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
ZA¤ÍZENÍ SAFE LOCK
(u příslušné verze vozidla)
Je to bezpečnostní zařízení, které vyřa-
dí z činnosti vnitřní kliky dveří kabiny.
Zařízení safe lock přispívá k lepší ochran-
ně vozidla proti pokusům o zcizení. Do-
poručujeme zařízení zapnout při kaž-
dém opuštění zaparkovaného vozidla.
Po zapnutí zařízení sa-
fe lock nelze již otev-
řít dveře zevnitř kabiny, pro-
to se před opuštěním vozidla
vždy ujistěte, že ve vozidle
nezůstaly žádné osoby.
POZOR
Při výměně baterie obr. 9postupujte
takto:
❒vysuňte kovovou vložku Atlačítkem B;
❒vysuňte schránku B-obr. 10(čer-
venou) s kovovou vložkou Aelek-
tronického klíčku zatlačením v mís-
tě vyznačeném na obr.;
❒vyjměte baterii D-obr. 9 z ulože-
ní a zapamatujte si její polohu (v zo-
brazené poloze směřuje plus dolů);
❒vložte do uložení novou baterii a do-
držte polaritu;
❒zasuňte uložení na doraz a pak za-
vřete kovovou vložku.UPOZORNĚNÍDoporučujeme nedo-
týkat se elektrický kontaktů v elektro-
nickém klíčku a uchovávat vnitřek čistý.
A0E0035mobr. 9A0E0242mobr. 10
Vybité baterie jsou eko-
logicky závadné. Proto
je nutno je vyhazovat
do příslušných odpadních nádob
nebo je možné je odevzdat v au-
torizovaném servisu Alfa Ro-
meo, který zajistí likvidaci to-
hoto odpadu.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 14

15
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
15
V případě, že se vybi-
je baterie elektronické-
ho klíčku, lze toto zařízení vy-
pnout odemknutím dveří u ři-
diče otočením kovové vložky v
zámku, nebo vložením klíčku
do zapalování.
POZOR
V případě, že se vybi-
je baterie, lze zařízení
vypnout otočením kovové
vložky v západce dveří u řidi-
če: V tomto případě zůstane
zařízení zapnuté u dveří před-
ního spolucestujícího a u obou
zadních dveří.
POZOR
A0E0021mobr. 11
Zapnutí zařízení signalizují tří bliknutí
kontrolky na panelu dveří u řidiče; je-li
zapnuto stiskem tlačítka
Áelektronic-
kého klíče, bliknou směrová světla.
Zařízení se nezapne, pokud jedny ne-
bo více dveří nejsou správně dovřené:
Tím se vyloučí nebezpečí, že se někdo
dostane do vozu odemčenými dveřmi a
po jejich zavření zůstane uvězněn v ka-
bině.
Vypnutí zařízení
Zařízení se automaticky vypne u všech
dveří v následujících případech:
❒po odemknutí dveří;
❒po odemknutí dveří pouze u řidiče
(je-li to možné);
❒po zasunutí klíčku zapalování do spí-
nací skříňky. Zapnutí zařízení
Zařízení se automaticky zapne na všech
dveřích v těchto případech:
❒po dvojím otočení kovové vložky
elektronického klíčku v zámku dve-
ří u řidiče a jejich zamknutí;
❒dvojím stisknutím tlačítka Ána elek-
tronickém klíčku.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 15

(*) U některých verzí lze nastavit funkci “Nezávislé odemknutí dveří u řidiče” v nastavovacím menu Set up (viz odstavec “Multifunkční konfigurovatelný dis-
plej” v této kapitole. V tomto případě stiskem tlačítka Áa otočením kovové vložky elektronického klíčku doleva odemknete pouze dveře u řidiče. K otev-
ření všech dveří musíte do 1 sekundy stisknout dvakrát tlačítko Ënebo dvakrát otočit kovovou vložkou elektronického klíčku doleva.
UPOZORNĚNÍOkna kabiny a střešní okno se otevírají po odemčení dveří. Okna kabiny a střešní okno se zavírají po zamčení dveří.
Elektronický
klíček
Kovová
vložka pro
nouzové
odemykání
Bliknutí
směrových
světel
Dveře
na straně řidiče
Níže jsou shrnuty hlavní funkce, které lze aktivovat elektronickým klíčkem nebo nouzově jeho kovovou vložkou:
16
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
Odemknutí
dveří kabiny,
zavazadlového
prostoru
a uzávěru
palivové nádrže
Krátký stisk
tlačítka
Ë(*)
Otočení elektronic-
kého klíčku
ve směru
hodinových ručiček
(*)
dvě bliknutí
Vypnutí
odstrašovací
kontrolkyZamknutí
dveří kabiny,
zavazadlového
prostoru
a uzávěru
palivové nádrže
Krátký stisk
tlačítka Á
Otočení elektronic-
kého klíčku
proti směru
hodinových ručiček
Jedno bliknutí
Nepřerušované sví-
cení cca 3 sekundy
a pak výstražné
blikáníOtevření
oken
a střešního
okna
(u příslušné
verze vozidla)
Delší
stisk
(déle než 2 sekundy)
tlačítka Ë
Otočení elektronic-
kého klíčku
na dobu delší
než 2 sekundy
doprava
dvě bliknutí
Vypnutí výstražné
kontrolkyZavření
oken
a střešního
okna
(u příslušné
verze vozidla)
–
Otočení elektronic-
kého klíčku
na dobu delší
než 2 sekundy
doleva.
Jedno bliknutí
Nepřerušované sví-
cení cca 3 sekundy
a pak výstražné
blikáníSafe lock
(u příslušné
verze vozidla)
Dvojí stisk
(do 1 sekundy)
tlačítka
Á
Dvojí otočení
elektronického
klíčku do 1
sekundy
doleva
Tři bliknutí
Dvojí
bliknutí a
poté
výstražné
blikáníOdemknutí
zavazadlového
prostoru
Krátký stisk
tlačítka
`
–
dvě bliknutí
–
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 16

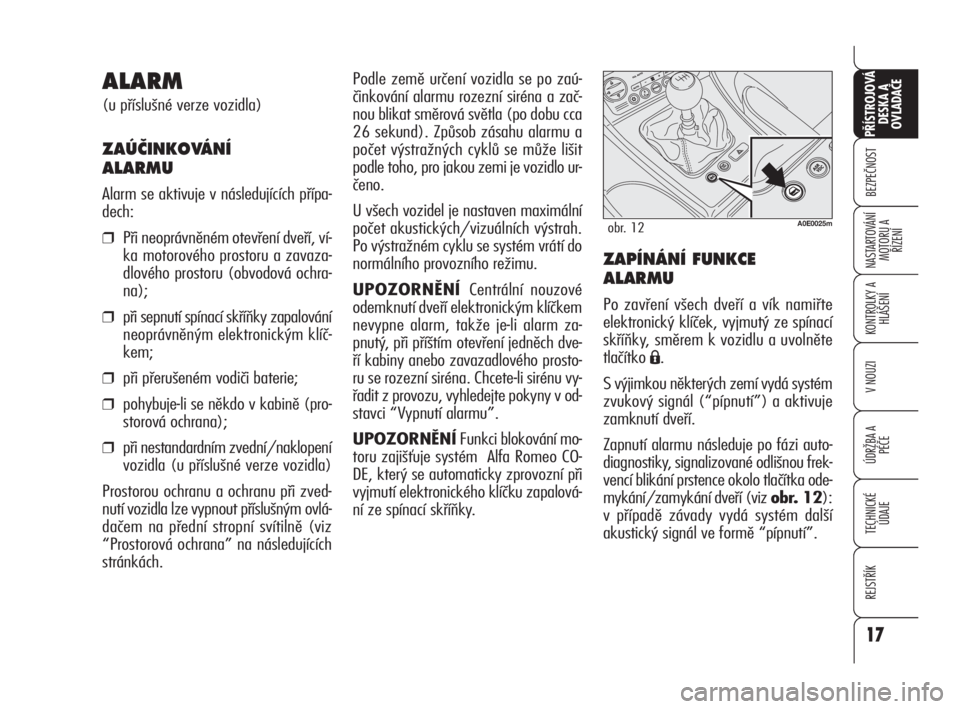

17
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
17
Podle země určení vozidla se po zaú-
činkování alarmu rozezní siréna a zač-
nou blikat směrová světla (po dobu cca
26 sekund). Způsob zásahu alarmu a
počet výstražných cyklů se může lišit
podle toho, pro jakou zemi je vozidlo ur-
čeno.
U všech vozidel je nastaven maximální
počet akustických/vizuálních výstrah.
Po výstražném cyklu se systém vrátí do
normálního provozního režimu.
UPOZORNĚNÍ Centrální nouzové
odemknutí dveří elektronickým klíčkem
nevypne alarm, takže je-li alarm za-
pnutý, při příštím otevření jedněch dve-
ří kabiny anebo zavazadlového prosto-
ru se rozezní siréna. Chcete-li sirénu vy-
řadit z provozu, vyhledejte pokyny v od-
stavci “Vypnutí alarmu”.
UPOZORNĚNÍFunkci blokování mo-
toru zajišťuje systém Alfa Romeo CO-
DE, který se automaticky zprovozní při
vyjmutí elektronického klíčku zapalová-
ní ze spínací skříňky.
ZAPÍNÁNÍ FUNKCE
ALARMU
Po zavření všech dveří a vík namiřte
elektronický klíček, vyjmutý ze spínací
skříňky, směrem k vozidlu a uvolněte
tlačítko
Á.
S výjimkou některých zemí vydá systém
zvukový signál (“pípnutí”) a aktivuje
zamknutí dveří.
Zapnutí alarmu následuje po fázi auto-
diagnostiky, signalizované odlišnou frek-
vencí blikání prstence okolo tlačítka ode-
mykání/zamykání dveří (viz obr. 12):
v případě závady vydá systém další
akustický signál ve formě “pípnutí”.
ALARM
(u příslušné verze vozidla)
ZAÚâINKOVÁNÍ
ALARMU
Alarm se aktivuje v následujících přípa-
dech:
❒Při neoprávněném otevření dveří, ví-
ka motorového prostoru a zavaza-
dlového prostoru (obvodová ochra-
na);
❒při sepnutí spínací skříňky zapalování
neoprávněným elektronickým klíč-
kem;
❒při přerušeném vodiči baterie;
❒pohybuje-li se někdo v kabině (pro-
storová ochrana);
❒při nestandardním zvední/naklopení
vozidla (u příslušné verze vozidla)
Prostorou ochranu a ochranu při zved-
nutí vozidla lze vypnout příslušným ovlá-
dačem na přední stropní svítilně (viz
“Prostorová ochrana” na následujících
stránkách.
A0E0025mobr. 12
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 17

VYPNUTÍ ALARMU
Stiskněte tlačítko Ë. Systém provede ná-
sledující akce (vyjma určitých zemí):
❒ukazatelé směru dvakrát bliknou;
❒ozve se dvojí zvukové upozornění
(pípnutí);
❒dveře se odemknou.
Vypnout systém alarmu lze také vlože-
ním elektronického klíčku do zapalová-
ní.
UPOZORNĚNÍPokud dojde k poku-
su o neoprávněné vniknutí do vozidla
v době, kdy je chráněno systémem alar-
mu, při příštím zasunutí elektronického
klíčku do zapalování se na displeji pří-
strojové desky zobrazí příslušné upo-
zornění.
PROSTOROVÁ OCHRANA/
OCHRANA PROTI
NAKLONùNÍ
Nezapomínejte řádně zavírat všechna
okna včetně střešního okna (u příslušné
verze vozidla), aby mohla ochrana řád-
ně fungovat.
V případě nutnosti lze funkci vyřadit (na-
př. necháte-li ve vozidle zvíře) tlačítkem
A-obr.13, které se nachází v předním
stropním svítidle, a to do 1 minuty po
zhasnutí přístrojové desky.
Vypnutí funkce potvrdí rozsvícení kon-
trolky v tomto tlačítku. Případné vyřa-
zení prostorové ochrany a/nebo ochra-
ny proti zvednutí vozidla se musí pro-
vádět při každém zhasnutí přístrojové
desky znovu. Hlídací systém
Po zapnutí signalizuje kontrolka A-
obr. 12 blikáním stav hlídání systému.
Tato kontrolka bliká po celou dobu, po
kterou je aktivní systém hlídání.
UPOZORNĚNÍAlarm je výrobcem
nastaven podle předpisů platných v cí-
lové zemi.
Funkce autodiagnostiky a
kontroly dveří/víka
motoru/zavazadlového
prostoru
Pokud systém po zapnutí alarmu vydá
další akustický signál, vypněte jej tla-
čítkem
Ë, zkontrolujte správné zavření
dveří, víka motoru a zavazadlového pro-
storu, a pak systém tlačítkem
Áopět za-
pněte.
V opačném případě zůstanou nesprávně
zavřené dveře či víka vyřazena z kon-
troly systémem alarmu. Pokud se akus-
tický signál bude opakovat, ačkoliv jsou
dveře a víko motoru i zavazadlového pro-
storu zavřené správně, jde o závadu
systému. V takovém případě vyhledejte
autorizovaný servis Alfa Romeo.
18
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
A0E0480mobr. 13
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 18
