pojistková skříň Alfa Romeo 159 2010 Návod k použití a údržbě (in Czech)

P¤ÍSTUP K POJISTKÁM
Pojistky jsou ve vozidle seskupeny ve
čtyřech skříňkách; jedna je umístěna v
palubní desce, jedna na plusovém pólu
baterie, jedna vedle baterie a jedna v
zavazadlovém prostoru (na levé stra-
ně).
Pojistková skříňka v palubní
desce
Pro přístup k pojistkám vyšroubujte
šroub A-obr. 55a odstraňte oblože-
ní B.
210
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
210
A0E0157mobr. 55
A0E0124mobr. 56
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 210

211
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
211
Pojistková skříňka na
plusovém pólu baterie
Uvolněte upevňovací pružiny A-obr.
57a sejměte ochranný kryt B.
A0E0126mobr. 57
A0E0125mobr. 58
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 211

Pojistková skříňka u baterie
Vyšroubujte oba šrouby A-obr. 59 a
sejměte ochranný kryt B.
212
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
212
A0E0128mobr. 59
A0E0123mobr. 60
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 212

213
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
213

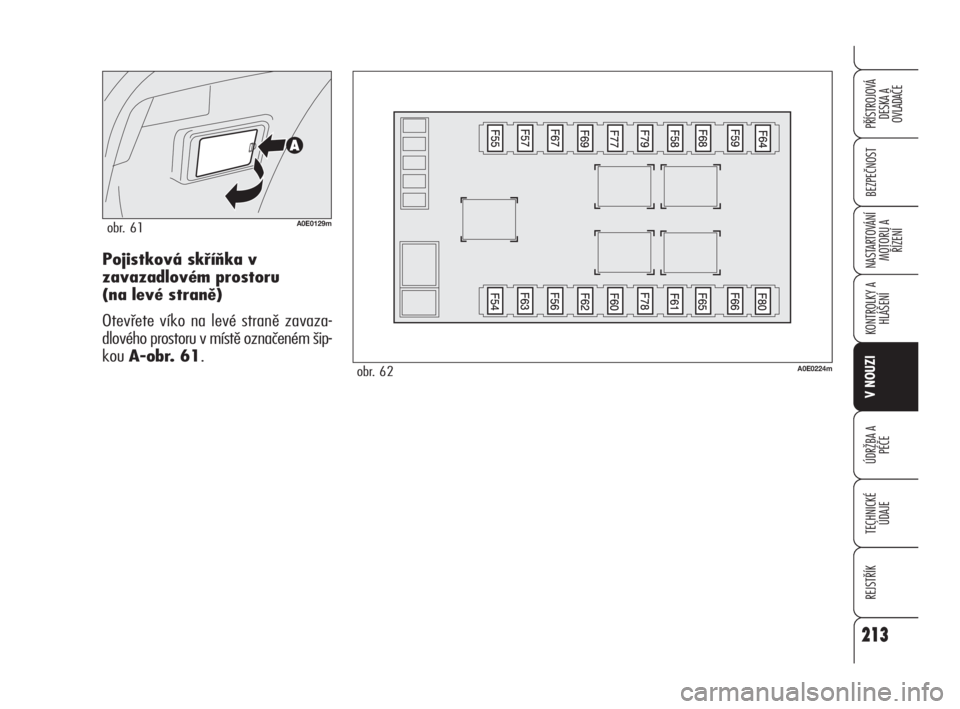

Pojistková skříňka v
zavazadlovém prostoru
(na levé straně)
Otevřete víko na levé straně zavaza-
dlového prostoru v místě označeném šip-
kou A-obr. 61.
A0E0129mobr. 61
A0E0224mobr. 62
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 213

214
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
214
P¤EHLED POJISTEK
SVĚTLA POJISTKA AMPÉRY OBRÁZEK
Pravé dálkové světlo F14 7,5 60
Levý dálkový světlomet F15 7,5 60
Pravé potkávací světlo F12 15 56
Levé potkávací světlo F13 15 56
Přední světlomety do mlhy F30 15 60
Zpátečka/brzdová světla F35 7,5 56
Třetí brzdové světlo F37 7,5 56
Přední/zadní stropní svítilna F39 10 56
Přední stropní svítilna F49 7,5 56
Světla, směrová . F53 10 56
Nouzová světla F53 10 56
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Pojistková skříňka v motorovém prostoru F70 (MEGA-FUSE) 150 58
Pojistková skříňka v přístrojové desce F71 70 58
Přídavné topení (ohřívač vody pro kabinu 600W)
(pouze u dieselových verzí) F72 50 58
Předžhavení svíček (dieselové verze) F73 60 58
Pojistková skříňka v přístrojové desce F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 214
