Alfa Romeo 159 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

83
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
INDVENDIGT
UDSTYR
MIDTERARMLÆN
Er placeret mellem forsæderne. Inden i
armlænet er der et opbevaringsrum og
et klimatiseret drikkevareopbevarings-
rum (for versioner/markeder hvor mon-
teret) (se efterfølgende afsnit).
Armlænet kan på nogle modeller ind-
stilles i længden ved at skubbe på låget
B-fig. 64.
Handskerum
Tryk på knappen A-fig. 64for at få
adgang, og løft låget B.
A0E0141mfig. 65
Vælt ikke drikkevarer-
ne: rummet har et hul i
bunden for at kunne
dræne eventuelt spildte væsker
udenfor.
BAGERSTE ARMLÆN
(for versioner/markeder,
hvor monteret)
For at bruge midterarmlænet A-
fig. 66, skal det slås ned som vist med
pilen.
A0E0139mfig. 66
A0E0039mfig. 64
Køleboks(for versioner/markeder,
hvor monteret)
Man får adgang til det fra handske-
rummet ved at trække op i fligen A-
fig. 65. Ved at dreje på hjulet Bkan
man indstille luftstrømmen, som kom-
mer ind i boksen.
BEMÆRKRummets funktion er at
vedligeholde temperaturen på drikke-
varerne i det. De skal være opvarmede
eller afkølede, før de lægges ned i rum-
met.
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 83

84
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSELBAGERSTE ARMLÆN MED
OPBEVARINGSRUM
(for versioner/markeder,
hvor monteret)
For at bruge midterarmlænet B-fig.
69skal man sænke det ved at træk-
ke i fligen A. Indeni armlænet er der
et opbevaringsrum fig. 71. Tryk på
knappenB-fig. 70for at få adgang,
og løft låget C-fig. 70.
A0E0146mfig. 69
A0E0200mfig. 71
A0E0199mfig. 70
Rum til ski(for versioner/
markeder, hvor monteret)
Rummet kan anvendes til at transpor-
tere lange laster. For at få adgang til
denne passage skal man sænke arm-
lænet, trykke på knappen A-fig. 72
påBog herefter sænke den ned på arm-
lænet. Rum til ski(for versioner/
markeder, hvor monteret)
Rummet kan anvendes, når man skal
transportere lange laster.
For at få adgang til denne passage skal
man sænke armlænet, trække i lågens
fligA-fig. 67og herefter sænke den
ned på armlænet fig. 68.
A0E0142mfig. 67
A0E0143mfig. 68
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 84

85
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
For at åbne lågen Bskal man sikre sig,
at afbryderen A-fig. 73(kan nås fra
bagagerummet) er drejet til oprejst po-
sition (horisontal position
Ábetyder at
rummet er låst).
A0E0148mfig. 73
A0E0147mfig. 72
HANDSKERUM
Træk i håndtaget for at åbne handske-
rummet A-fig. 74. Når handskerum-
met åbnes, tændes en lampe indeni det.
Hvis man glemmer handskerummet
åbent, slukkes lyset automatisk efter
nogle minutter. På lågen er der en lom-
me, hvor man kan sætte en kuglepen
eller en blyant.
A0E0149mfig. 74
Kør ikke med handske-
rummet åbent: det kan
skade passageren i
tilfælde af uheld.
CIGARETTÆNDER
Foran(for versioner/markeder,
hvor monteret)
Cigarettænderen sidder på midterkonsol-
len ved siden af håndbremsens stang. For
at få adgang til den skal man trække låget
A-fig. 75opad som vist med pilen.
A0E0031mfig. 75
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 85

86
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSELTryk på knappen B-fig. 76med nøg-
len i tændingslåsen for at tænde ciga-
rettænderen.
BEMÆRKKontrollér altid, at cigaret-
tænderen er slukket.
BEMÆRKCigarettænderen bliver me-
get varm. Den skal derfor håndteres
med forsigtighed og må ikke benyttes
af børn. Brandfare og/eller risiko for for-
brændinger!
BEMÆRKSæt ikke elektriske appa-
rater med en effekt på over 100W i cig-
arettænderen foran.
A0E0152mfig. 76
Bagved(for versioner/markeder,
hvor monteret)
Den sidder på midterkonsollen mellem
sæderne (se fig. 77).
BEMÆRKSæt ikke elektriske appa-
rater med en effekt på over 140W i cig-
arettænderen bagved.
BEMÆRKFor store stik kan beska-
dige cigarettænderens ribbe.
Det er forbudt at tilslut-
te elektriske apparater
med en større effekt end
den maksimalt angivne. Længe-
revarigt strømforbrug kan afla-
de batteriet og forhindre den ef-
terfølgende motorstart.
OF
F
O
I
A
UT
OA
U
T
O
A0E0068mfig. 77
BEMÆRKFor at bevare varigheden
oplysningen af nogle indvendige anord-
ninger (fx. ringen omkring cigarettæn-
der og askebæger), lyser de i funktion
af lysintensiteten i kabinen, når lygter-
ne tændes. hvis der er tilstrækkeligt
dagslys, oplyses disse anordninger ikke.
Hvis der derimod ikke er tilstrækkeligt
dagslys, oplyses de.
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 86

87
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

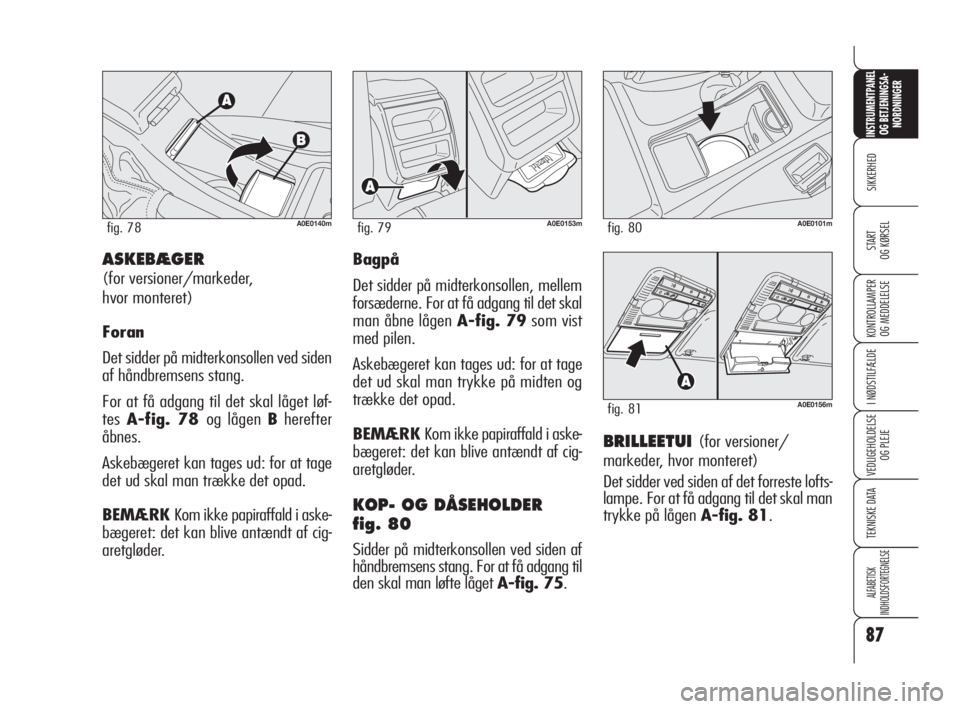

BRILLEETUI(for versioner/
markeder, hvor monteret)
Det sidder ved siden af det forreste lofts-
lampe. For at få adgang til det skal man
trykke på lågen A-fig. 81.
ASKEBÆGER
(for versioner/markeder,
hvor monteret)
Foran
Det sidder på midterkonsollen ved siden
af håndbremsens stang.
For at få adgang til det skal låget løf-
tesA-fig. 78 og lågen Bherefter
åbnes.
Askebægeret kan tages ud: for at tage
det ud skal man trække det opad.
BEMÆRKKom ikke papiraffald i aske-
bægeret: det kan blive antændt af cig-
aretgløder.
A0E0153mfig. 79A0E0101mfig. 80
A0E0156mfig. 81
A0E0140mfig. 78
Bagpå
Det sidder på midterkonsollen, mellem
forsæderne. For at få adgang til det skal
man åbne lågen A-fig. 79som vist
med pilen.
Askebægeret kan tages ud: for at tage
det ud skal man trykke på midten og
trække det opad.
BEMÆRKKom ikke papiraffald i aske-
bægeret: det kan blive antændt af cig-
aretgløder.
KOP- OG DÅSEHOLDER
fig. 80
Sidder på midterkonsollen ved siden af
håndbremsens stang. For at få adgang til
den skal man løfte låget A-fig. 75.
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 87

88
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START

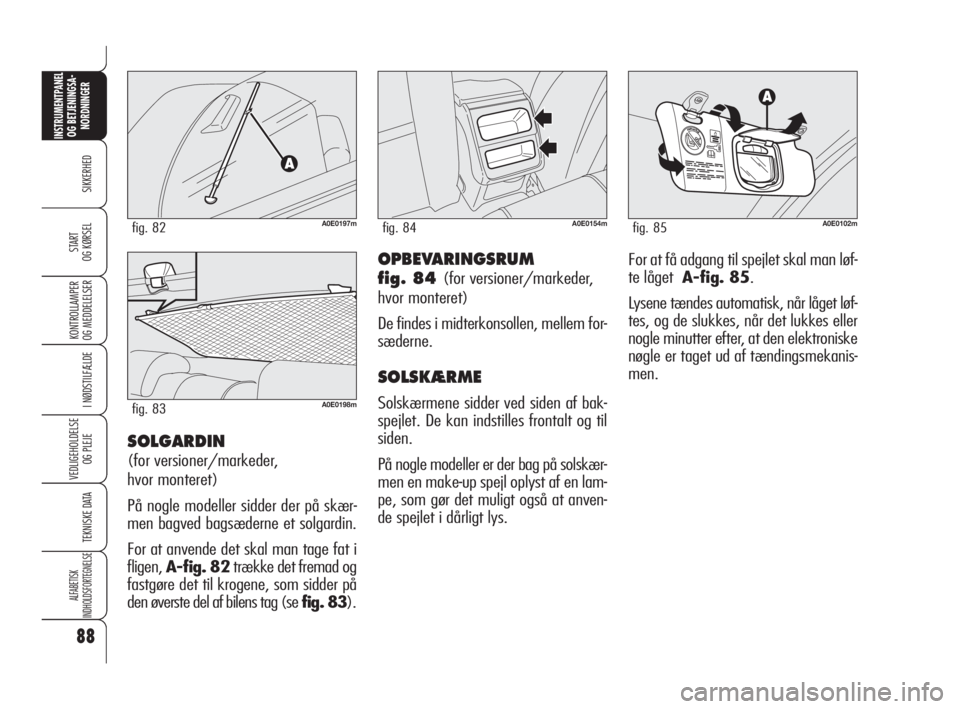

OG KØRSELOPBEVARINGSRUM
fig. 84
(for versioner/markeder,
hvor monteret)
De findes i midterkonsollen, mellem for-
sæderne.
SOLSKÆRME
Solskærmene sidder ved siden af bak-
spejlet. De kan indstilles frontalt og til
siden.
På nogle modeller er der bag på solskær-
men en make-up spejl oplyst af en lam-
pe, som gør det muligt også at anven-
de spejlet i dårligt lys.
A0E0154mfig. 84A0E0102mfig. 85
For at få adgang til spejlet skal man løf-
te lågetA-fig. 85.
Lysene tændes automatisk, når låget løf-
tes, og de slukkes, når det lukkes eller
nogle minutter efter, at den elektroniske
nøgle er taget ud af tændingsmekanis-
men.
SOLGARDIN
(for versioner/markeder,
hvor monteret)
På nogle modeller sidder der på skær-
men bagved bagsæderne et solgardin.
For at anvende det skal man tage fat i
fligen,A-fig. 82trække det fremad og
fastgøre det til krogene, som sidder på
den øverste del af bilens tag (se fig. 83).
A0E0197mfig. 82
A0E0198mfig. 83
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 88

89
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
PROGRAMERING
BEMÆRKMan skal sikre sig, at der
ikke er personer eller ting i nærheden af
porte og låger, mens systemet pro-
grammeres: deres bevægelse kan med-
føre medføre skader.
BEMÆRKTræk håndbremsen, sæt
nøglen i tændingslåsen, men start ikke
motorenGå frem på følgende måde:
1) tryk på udvendige knapper (AogC)
og hold dem nedtrykket: efter cirka 20
sekunder begynder dioden Dat blinke,
slip da begge knapper;
BEMÆRKDette indgreb tjener til at
slette de standardkoder, som er pro-
grammeret af producenten. Det er ikke
nødvendigt at gentage dette indgreb ved
de efterfølgende programmeringer af
knapperne.
2) tryk på den ønskede HomeLink-
knap og hold den nedtrykket, Aeller
BellerC. Slip ikke knappen før du har
udført indstillingen 4;
3) når HomeLink dioden Dbegynder at
blinke langsomt, (efter cirka 20 sekun-
der) tilnærmes fjernbetjeningen (mens
knappen holdes nedtrykket, hvis man
vil programmere) mest muligt til Hom-
eLink.

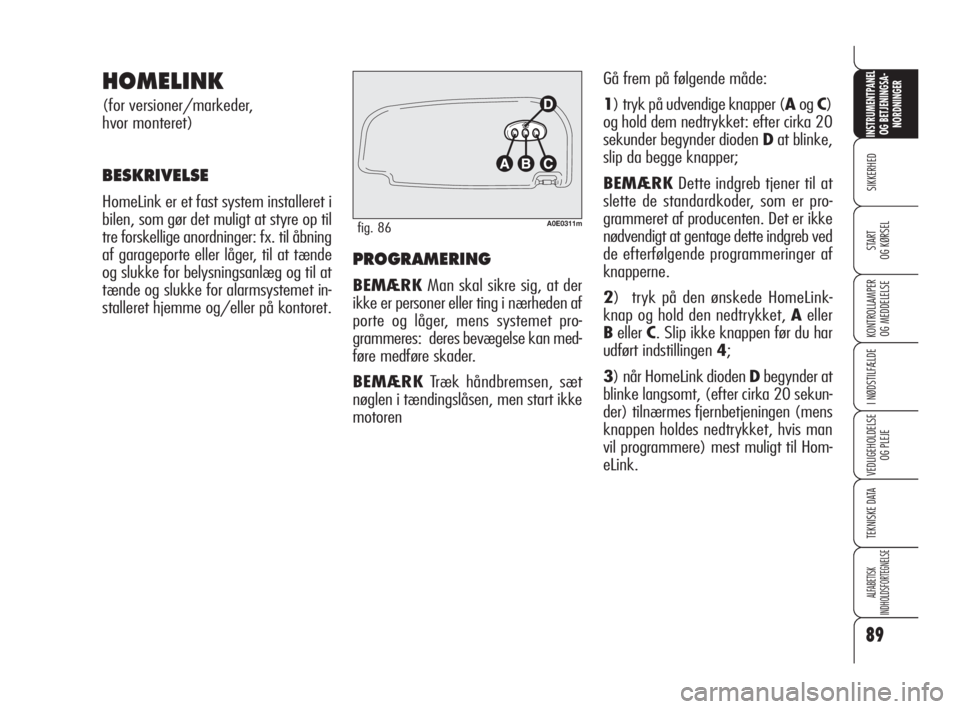

HOMELINK
(for versioner/markeder,
hvor monteret)
BESKRIVELSE
HomeLink er et fast system installeret i
bilen, som gør det muligt at styre op til
tre forskellige anordninger: fx. til åbning
af garageporte eller låger, til at tænde
og slukke for belysningsanlæg og til at
tænde og slukke for alarmsystemet in-
stalleret hjemme og/eller på kontoret.
A0E0311mfig. 86
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 89

90
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

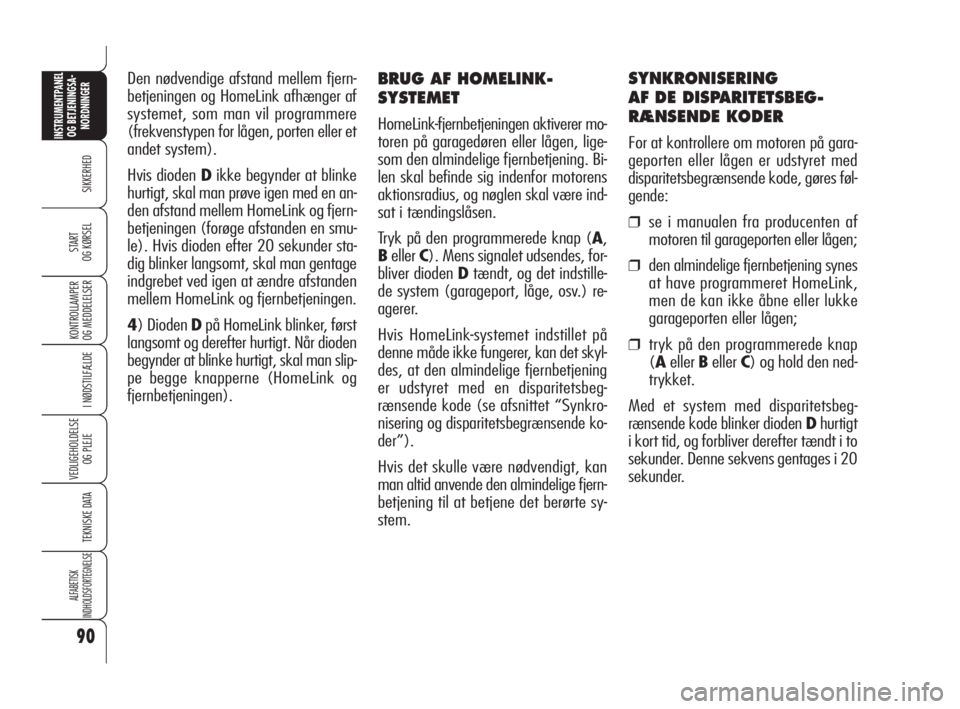

BRUG AF HOMELINK-
SYSTEMET
HomeLink-fjernbetjeningen aktiverer mo-
toren på garagedøren eller lågen, lige-
som den almindelige fjernbetjening. Bi-
len skal befinde sig indenfor motorens
aktionsradius, og nøglen skal være ind-
sat i tændingslåsen.
Tryk på den programmerede knap (A,
BellerC). Mens signalet udsendes, for-
bliver dioden Dtændt, og det indstille-
de system (garageport, låge, osv.) re-
agerer.
Hvis HomeLink-systemet indstillet på
denne måde ikke fungerer, kan det skyl-
des, at den almindelige fjernbetjening
er udstyret med en disparitetsbeg-
rænsende kode (se afsnittet “Synkro-
nisering og disparitetsbegrænsende ko-
der”).
Hvis det skulle være nødvendigt, kan
man altid anvende den almindelige fjern-
betjening til at betjene det berørte sy-
stem.
SYNKRONISERING
AF DE DISPARITETSBEG-
RÆNSENDE KODER
For at kontrollere om motoren på gara-
geporten eller lågen er udstyret med
disparitetsbegrænsende kode, gøres føl-
gende:
❒se i manualen fra producenten af
motoren til garageporten eller lågen;
❒den almindelige fjernbetjening synes
at have programmeret HomeLink,
men de kan ikke åbne eller lukke
garageporten eller lågen;
❒tryk på den programmerede knap
(AellerBellerC) og hold den ned-
trykket.
Med et system med disparitetsbeg-
rænsende kode blinker dioden Dhurtigt
i kort tid, og forbliver derefter tændt i to
sekunder. Denne sekvens gentages i 20
sekunder. Den nødvendige afstand mellem fjern-
betjeningen og HomeLink afhænger af
systemet, som man vil programmere
(frekvenstypen for lågen, porten eller et
andet system).
Hvis dioden Dikke begynder at blinke
hurtigt, skal man prøve igen med en an-
den afstand mellem HomeLink og fjern-
betjeningen (forøge afstanden en smu-
le). Hvis dioden efter 20 sekunder sta-
dig blinker langsomt, skal man gentage
indgrebet ved igen at ændre afstanden
mellem HomeLink og fjernbetjeningen.
4) Dioden Dpå HomeLink blinker, først
langsomt og derefter hurtigt. Når dioden
begynder at blinke hurtigt, skal man slip-
pe begge knapperne (HomeLink og
fjernbetjeningen).
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 90

91
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
Gå frem på følgende måde:
❒find indstillingsknappen på den øver-
ste del af motoren til garageporten
eller lågen;. Farve og placering kan
variere afhængigt af producenten
(jfr. motorens manual);
❒tryk på motorens indstillingsknap
(dette aktiverer normalt kontrol-
lampen “Indstilling”). Når indgreb 2
er udført, skal indgreb 3 påbegyn-
des inden 30 sekunder;
❒tryk på den programmerede knap
(AellerBellerC) og slip den. Tryk
endnu en gang på knappen og slip
den for at fuldende indgrebet. For
nogle motorer er det sandsynligvis
nødvendigt at gentage indgrebet en
tredje gang for at fuldende indstil-
ingen.
Nu burde motoren være i stand til at
genkende signalet fra HomeLink og
åbne og lukke porten eller lågen.
OMPROGRAMMERING
AF EN ENKELT KNAP
Man kan programmere en anden al-
mindelig originalfjernbetjening på en
HomeLink knap, som allerede er pro-
grammeret, hvorved den tidligere gem-
te frekvens slettes.
BEMÆRKMan skal sikre sig, at der
mens systemet programmeres, ikke er
personer eller ting i nærheden af porte
og låger. Deres bevægelser kan medføre
skader.
BEMÆRKTræk håndbremsen, sæt
nøglen i tændingslåsen, men start ikke
motoren
Udfør følgende:
1) Tryk på den ønskede HomeLink-knap
AellerBellerCog hold den nedtryk-
ket. Slip ikke knappen før du har ud-
ført indstilling 3;
2) når HomeLink dioden Dbegynder
at blinke langsomt, (efter cirka 20 se-
kunder) tilnærmes fjernbetjeningen
(mens knappen holdes nedtrykket, hvis
man vil programmere) mest muligt til
HomeLink. For at HomeLink kan fungere korrekt,
er det nødvendigt, at den programme-
rede disparitetsbegrænsende kode er
synkroniseret med anordningens (port,
låge eller andet) system.
BEMÆRKMan skal sikre sig, at der
mens systemet synkroniseres, ikke er
personer eller ting i nærheden af porte
og låger. Deres bevægelser kan medføre
skader.
BEMÆRKBilen skal være indenfor
motorens aktionsradius. Træk hånd-
bremsen, sæt nøglen i tændingslåsen,
men start ikke motoren
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 91

92
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
SLETNING AF DE
PROGRAMMEREDE
KNAPPER
Det anbefales at slette HomeLink pro-
grammeringen, før bilen sælges.
Programmeringen slettes samtidigt på
alle tre knapper.
Udfør følgende:
❒tryk på de udvendige knapper(Aog
C). Efter cirka 20 sekunder begyn-
der dioden Dat blinke.
❒slip begge knapperne.
TEKNISKE INFORMATIONER
TIL KUNDESERVICE
Hvis man efter at have fulgt instruktio-
nerne ikke har kunnet indstille Home-
link succesfuldt, skal man henvende sig
til kundeservice (på HomeLink gratis
nummer 00800046635465) med de
følgende oplysninger:
❒bilens mærke og model, inklusiv
fremstillingsåret og det land hvor den
er blevet købt;
❒mærke, model, alder og funktions-
frekvens for den almindelige origi-
nalfjernbetjening (hvis man kender
dem).
BEMÆRKNogle telefonselskaber til-
lader ikke brugen af det gratis nummer,
og det er nødvendigt at taste et nyt be-
talingsnummer, +49 6838 907-277
(når man indtaster dette nummer, fo-
retager man et udlandsopkald). Den nødvendige afstand mellem fjern-
betjeningen og HomeLink afhænger af
systemet, som man vil programmere
(frekvenstypen for lågen, porten eller et
andet system).
Hvis dioden Dikke begynder at blinke
hurtigt, skal man prøve igen med en an-
den afstand mellem HomeLink og fjern-
betjeningen (forøge afstanden en smu-
le). Hvis dioden efter 20 sekunder sta-
dig blinker langsomt, skal man gentage
indgrebet ved igen at ændre afstanden
mellem HomeLink og fjernbetjeningen.
3) dioden Dpå HomeLink blinker, først
langsomt og derefter hurtigt. Når dioden
begynder at blinke hurtigt, skal man slip-
pe begge knapperne (HomeLink og
fjernbetjeningen).
På denne måde er det tidligere pro-
grammerede system på HomeLink ble-
vet slettet, og det nye system er klar
til brug. Dette indgreb har ingen som
helst indvirkning på de andre to Home-
Link-knapper.
083-128 Alfa 159 DK 27-03-2009 11:53 Pagina 92
