Page 51 of 262

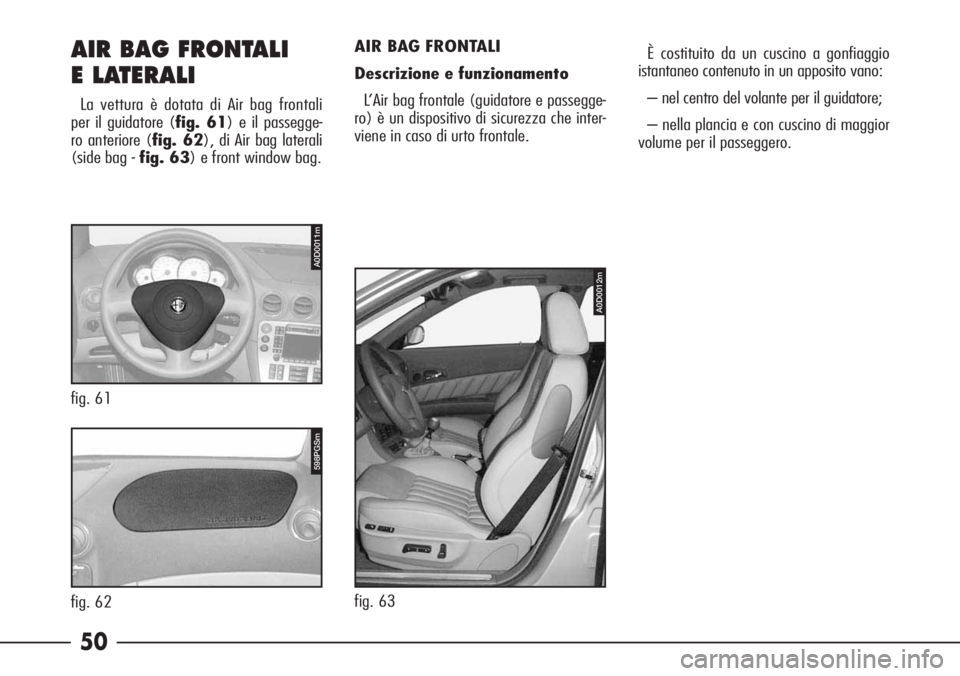

50 AIR BAG FRONTALI
E LATERALI
La vettura è dotata di Air bag frontali
per il guidatore (fig. 61) e il passegge-
ro anteriore (fig. 62), di Air bag laterali
(side bag - fig. 63) e front window bag.AIR BAG FRONTALI
Descrizione e funzionamento
L’Air bag frontale (guidatore e passegge-
ro) è un dispositivo di sicurezza che inter-
viene in caso di urto frontale.È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito vano:
– nel centro del volante per il guidatore;
– nella plancia e con cuscino di maggior
volume per il passeggero.
fig. 62
A0D0011m
598PGSm
fig. 61
A0D0012m
fig. 63
Page 55 of 262
54
AIR BAG LATERALI
(SIDE BAG - FRONT WINDOW
BAG)
Gli Air bag laterali hanno il compito di au-
mentare la protezione degli occupanti in oc-
casione di un urto laterale di severità medio-
alta.
Sono costituiti da due tipi di cuscini a gon-
fiaggio istantaneo:
– i side bag, alloggiati negli schienali dei
sedili anteriori; questa soluzione permette
di avere sempre il bag (cuscino) nella posi-
zione ottimale rispetto all‘occupante, indi-
pendentemente dalla regolazione del sedi-
le;
– i front window bag, che sono cuscini a
“tendina” alloggiati dietro i rivestimenti la-
terali del tetto; questa soluzione, studiata
per la protezione della testa, consente di of-
frire agli occupanti anteriori la migliore pro-
tezione in caso di urto laterale, grazie all‘am-
pia superficie di sviluppo dei cuscini.
In caso di urto laterale, una centralina elet-
tronica elabora i segnali provenienti da un
sensore di decelerazione e attiva, quando
necessario, il gonfiaggio dei cuscini.I cuscini si gonfiano istantaneamente, po-
nendosi a protezione fra gli occupanti e la
fiancata della vettura. Immediatamente do-
po i cuscini si sgonfiano.
In caso di urti laterali di bassa severità, (per
i quali è sufficiente l’azione di trattenimen-
to esercitata dalle cinture di sicurezza), l'Air
bag non viene attivato. Anche in questo ca-
so è sempre necessario l'utilizzo delle cin-
ture di sicurezza, che in caso di urto latera-
le assicurano comunque il corretto
posizionamento dell'occupante e ne evita-
no l'espulsione per urti molto violenti.
Pertanto gli Air bag laterali non sono so-
stitutivi ma complementari all’uso delle cin-
ture, che si raccomanda sempre di indossa-
re, come del resto prescritto dalla
legislazione in Europa e nella maggior par-
te dei paesi extraeuropei.
Il funzionamento degli Air bag laterali e dei
front window bag non è disabilitato dall’a-
zionamento dell’interruttore di comando di-
sattivazione Air bag frontale passeggero, co-
me descritto nel paragrafo precedente. AVVERTENZALa migliore protezione
da parte del sistema in caso di urto latera-
le si ha mantenendo una corretta posizio-
ne sul sedile, permettendo in tal modo un
corretto dispiegamento del front window
bag.
AVVERTENZAÈ possibile l’attivazione
degli Air bag frontali e/o laterali se la vettu-
ra è sottoposta a forti urti o incidenti che in-
teressano la zona sottoscocca, come ad esem-
pio urti violenti contro gradini, marciapiedi o
risalti fissi del suolo, cadute della vettura in
grandi buche o avvallamenti stradali.
Non appoggiare la testa,
le braccia o i gomiti sulla
porta, sui finestrini e nell'area del
front window bag per evitare pos-
sibili lesioni durante la fase di gon-
fiaggio.
ATTENZIONE
