Alfa Romeo 4C 2013 Libretto Uso Manutenzione (in Italian)

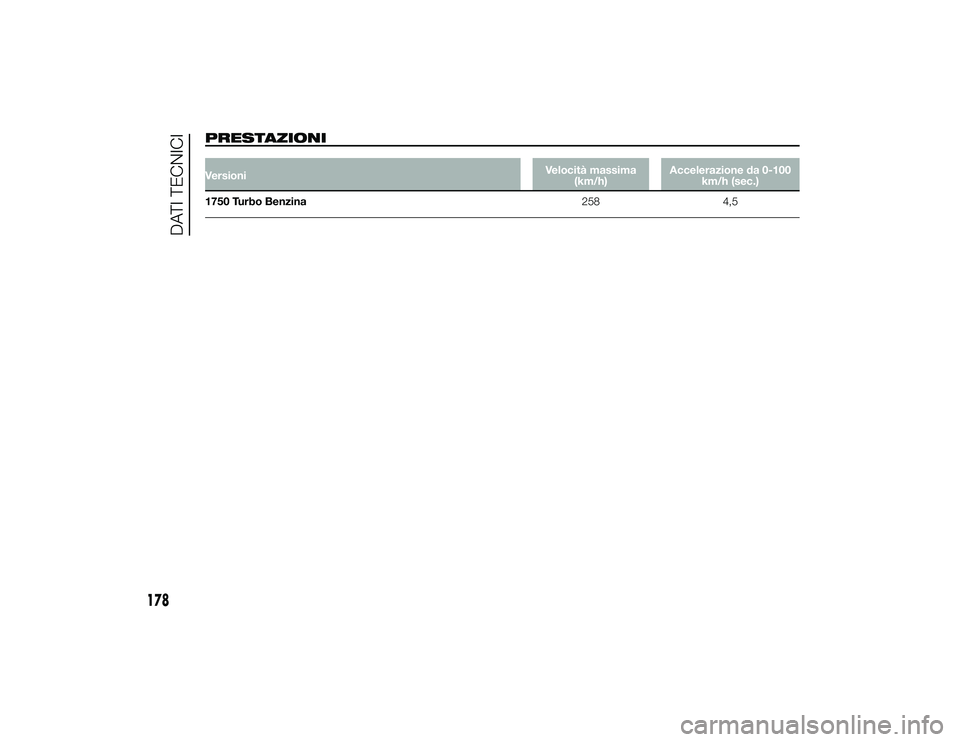

PRESTAZIONIVersioniVelocità massima
(km/h) Accelerazione da 0-100
km/h (sec.)
1750 Turbo Benzina 2584,5
178
DATI TECNICI
19-9-2013 15:0 Pagina 178

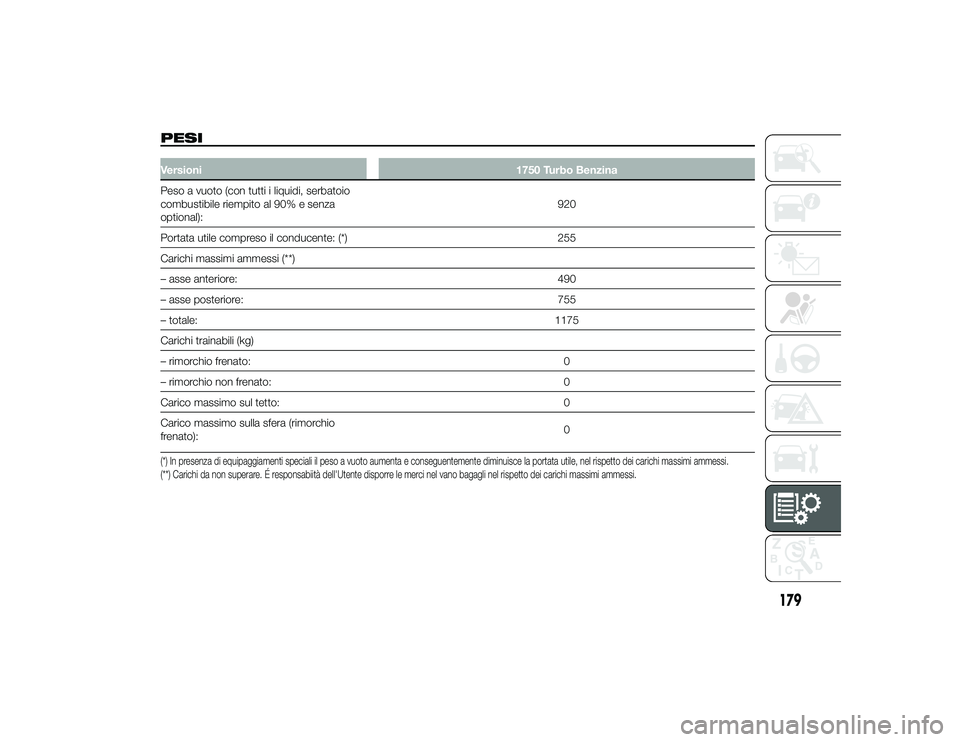

PESIVersioni1750 Turbo Benzina
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional): 920
Portata utile compreso il conducente: (*) 255
Carichi massimi ammessi (**)
– asse anteriore: 490
– asse posteriore: 755
– totale: 1175
Carichi trainabili (kg)
– rimorchio frenato: 0
– rimorchio non frenato: 0
Carico massimo sul tetto: 0
Carico massimo sulla sfera (rimorchio
frenato): 0(*) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli nel rispetto dei carichi massimi ammessi.
179
19-9-2013 15:0 Pagina 179

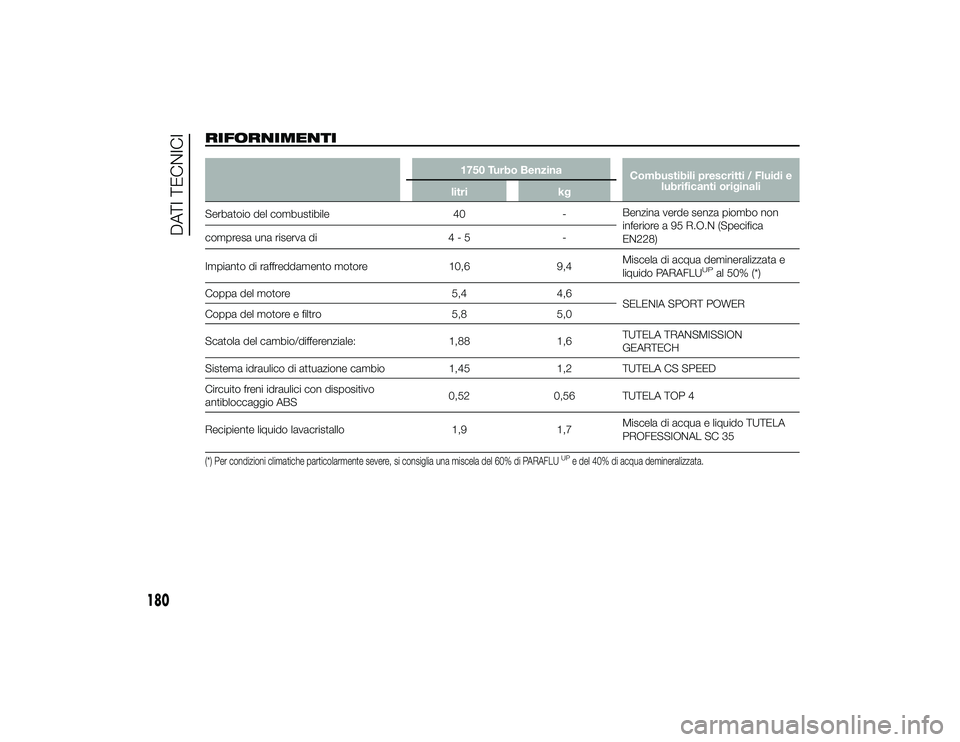

RIFORNIMENTI
1750 Turbo BenzinaCombustibili prescritti / Fluidi e
lubrificanti originali
litri kg
Serbatoio del combustibile 40-Benzina verde senza piombo non
inferiore a 95 R.O.N (Specifica
EN228)
compresa una riserva di
4 - 5-
Impianto di raffreddamento motore 10,69,4Miscela di acqua demineralizzata e
liquido PARAFLU
UP
al 50% (*)
Coppa del motore 5,44,6
SELENIA SPORT POWER
Coppa del motore e filtro 5,85,0
Scatola del cambio/differenziale: 1,881,6TUTELA TRANSMISSION
GEARTECH
Sistema idraulico di attuazione cambio 1,451,2 TUTELA CS SPEED
Circuito freni idraulici con dispositivo
antibloccaggio ABS 0,52
0,56 TUTELA TOP 4
Recipiente liquido lavacristallo 1,91,7Miscela di acqua e liquido TUTELA
PROFESSIONAL SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
180
DATI TECNICI
19-9-2013 15:0 Pagina 180

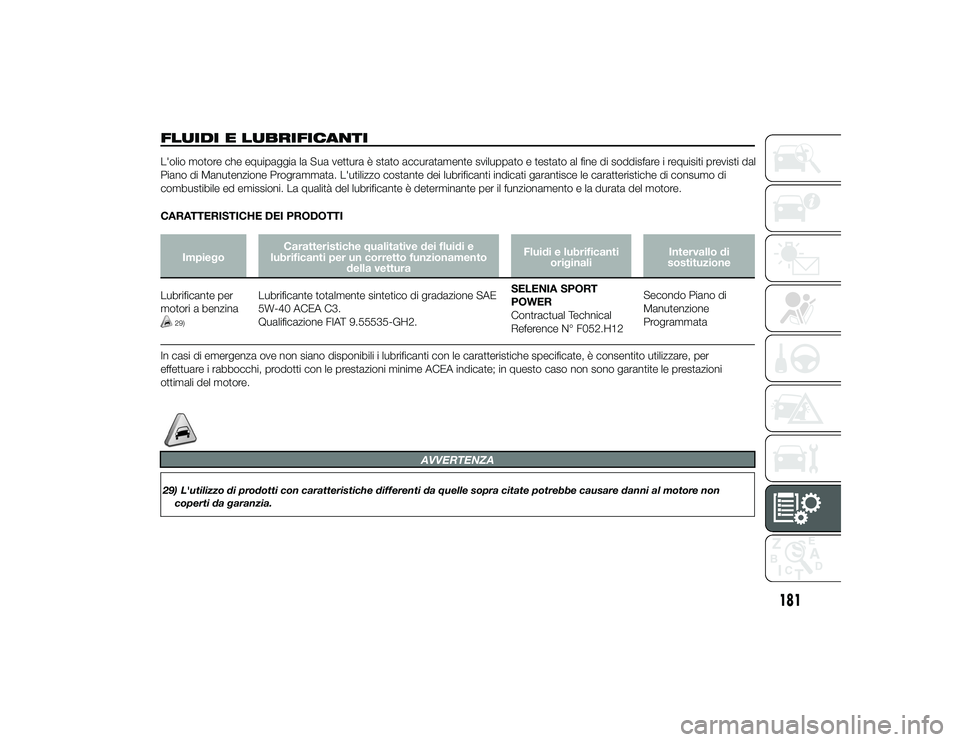

FLUIDI E LUBRIFICANTIL'olio motore che equipaggia la ua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dalPiano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
Impiego Caratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento della vettura Fluidi e lubrificanti
originali Intervallo di
sostituzione
Lubrificante per
motori a benzina29)
Lubrificante totalmente sintetico di gradazione SAE
5W-40 ACEA C3.
Qualificazione FIAT 9.55535-GH2. SELENIA SPORT
POWER
Contractual Technical
Reference N° F052.H12Secondo Piano di
Manutenzione
Programmata
In casi di emergenza ove non siano disponibili i lubrificanti con le caratteristiche specificate, è consentito utilizzare, per
effettuare i rabbocchi, prodotti con le prestazioni minime ACEA indicate; in questo caso non sono garantite le prestazioni
ottimali del motore.
AVVERTENZA
29) L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
181
19-9-2013 15:0 Pagina 181
S

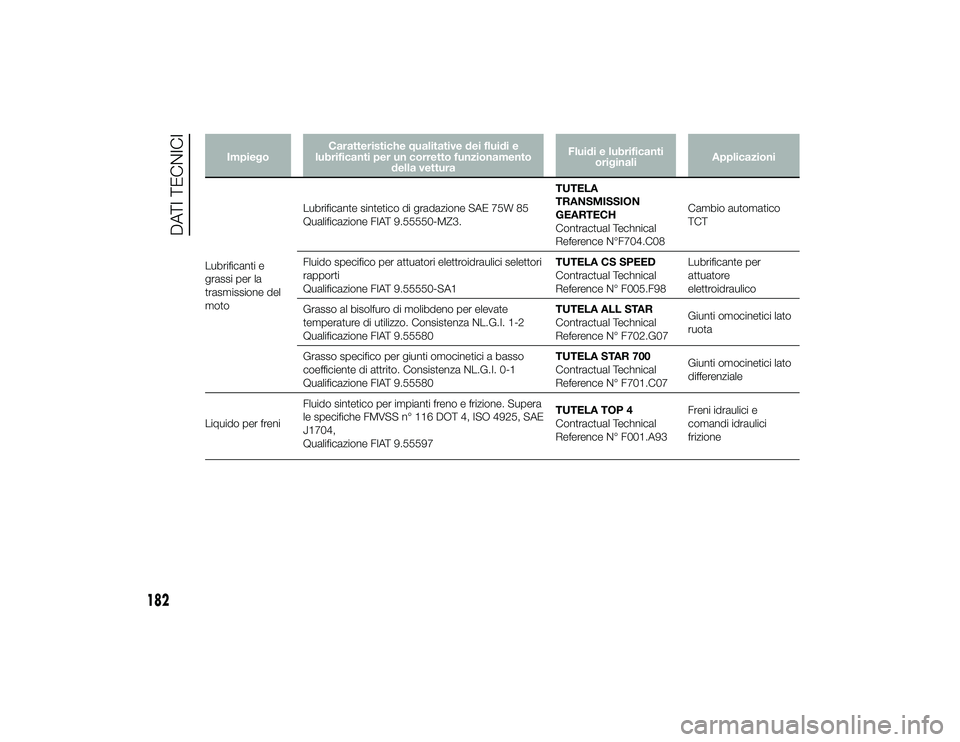

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento della vettura Fluidi e lubrificanti
originali Applicazioni
Lubrificanti e
grassi per la
trasmissione del
moto Lubrificante sintetico di gradazione SAE 75W 85
Qualificazione FIAT 9.55550-MZ3.
TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Cambio automatico
TCT
Fluido specifico per attuatori elettroidraulici selettori
rapporti
Qualificazione FIAT 9.55550-SA1 TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per
attuatore
elettroidraulico
Grasso al bisolfuro di molibdeno per elevate
temperature di utilizzo. Consistenza NL.G.I. 1-2
Qualificazione FIAT 9.55580 TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
Giunti omocinetici lato
ruota
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza NL.G.I. 0-1
Qualificazione FIAT 9.55580 TUTELA STAR 700
Contractual Technical
Reference N° F701.C07
Giunti omocinetici lato
differenziale
Liquido per freni Fluido sintetico per impianti freno e frizione. Supera
le specifiche FMVSS n° 116 DOT 4, ISO 4925, SAE
J1704,
Qualificazione FIAT 9.55597 TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
Freni idraulici e
comandi idraulici
frizione
182
DATI TECNICI
19-9-2013 15:0 Pagina 182

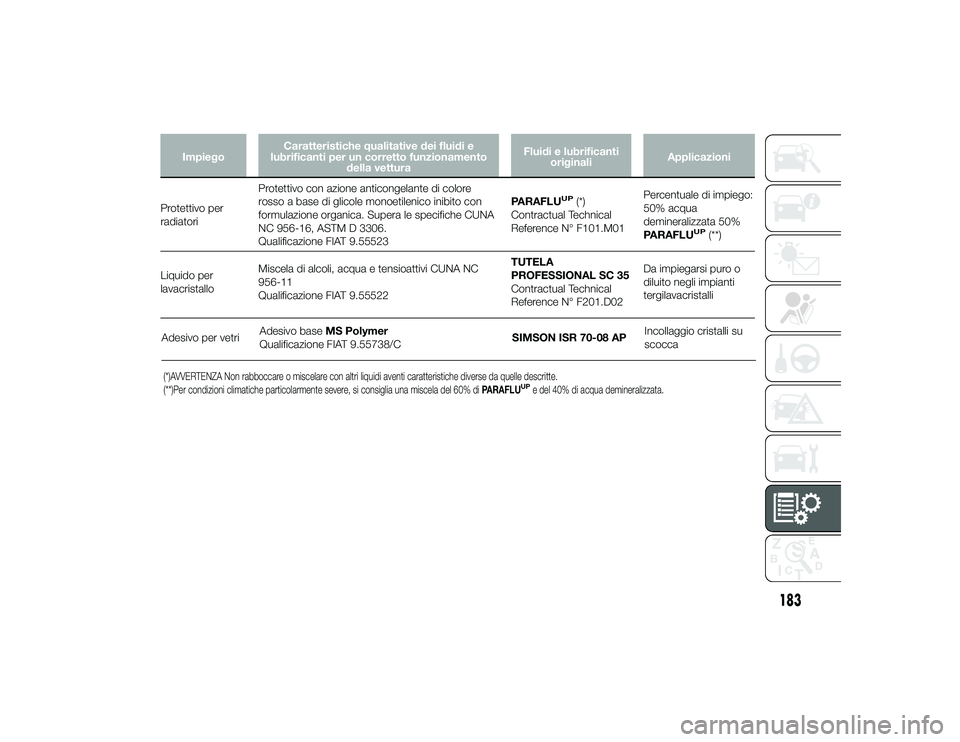

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento della vettura Fluidi e lubrificanti
originali Applicazioni
Protettivo per
radiatori Protettivo con azione anticongelante di colore
rosso a base di glicole monoetilenico inibito con
formulazione organica. Supera le specifiche CUNA
NC 956-16, ASTM D 3306.
Qualificazione FIAT 9.55523 PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01 Percentuale di impiego:
50% acqua
demineralizzata 50%
PARAFLU
UP
(**)
Liquido per
lavacristallo Miscela di alcoli, acqua e tensioattivi CUNA NC
956-11
Qualificazione FIAT 9.55522 TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di
PARAFLU
UPe del 40% di acqua demineralizzata.
183
19-9-2013 15:0 Pagina 183
Adesivo per vetriAdesivo base
MS Polymer
Qualificazione FIAT 9.55738/C SIMSON ISR 70-08 APIncollaggio cristalli su
scocca

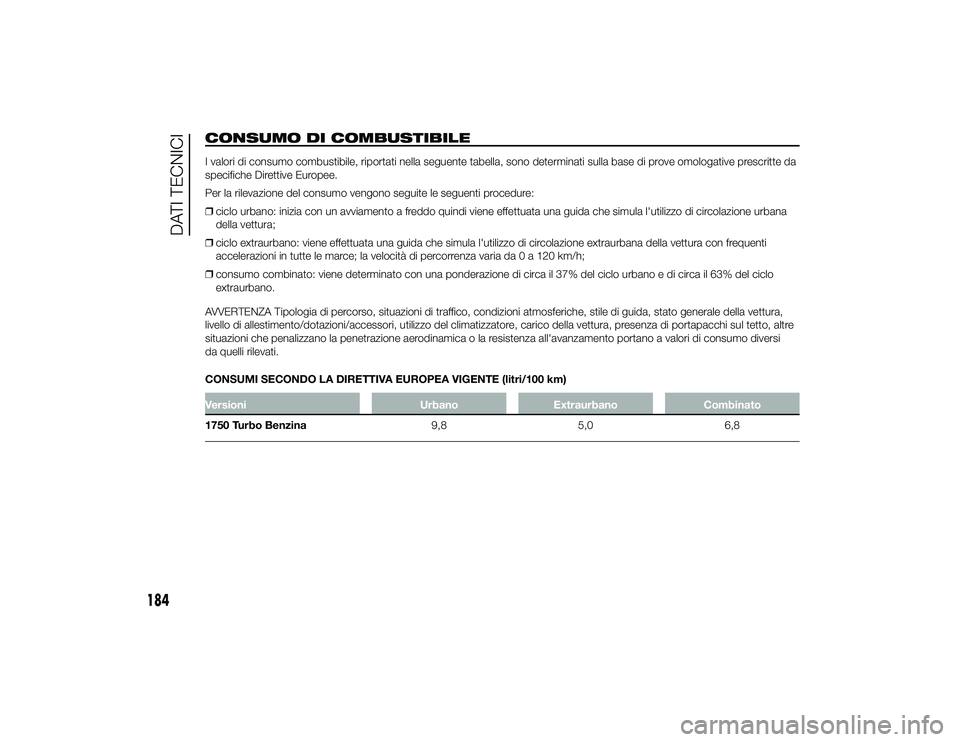

CONSUMO DI COMBUSTIBILEI valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana
della vettura;
❒ ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒ consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura,
livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi
da quelli rilevati.
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)Versioni UrbanoExtraurbano Combinato
1750 Turbo Benzina 9,85,06,8
184
DATI TECNICI
19-9-2013 15:0 Pagina 184

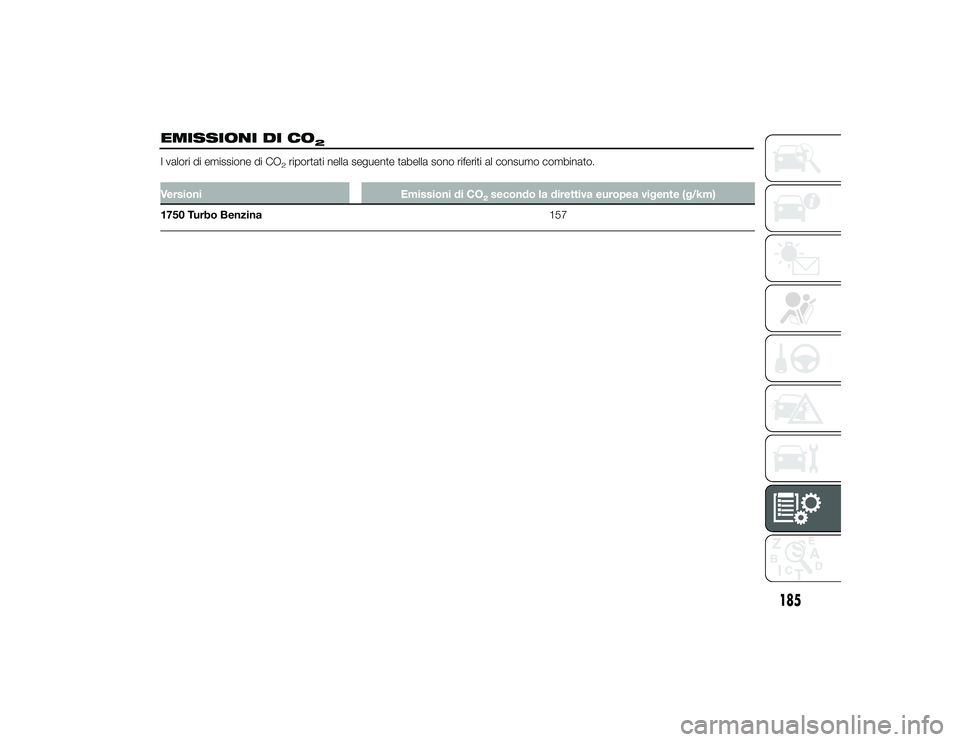

EMISSIONI DI CO
2
I valori di emissione di CO
2riportati nella seguente tabella sono riferiti al consumo combinato.
VersioniEmissioni di CO
2secondo la direttiva europea vigente (g/km)
1750 Turbo Benzina 157
185
19-9-2013 15:0 Pagina 185

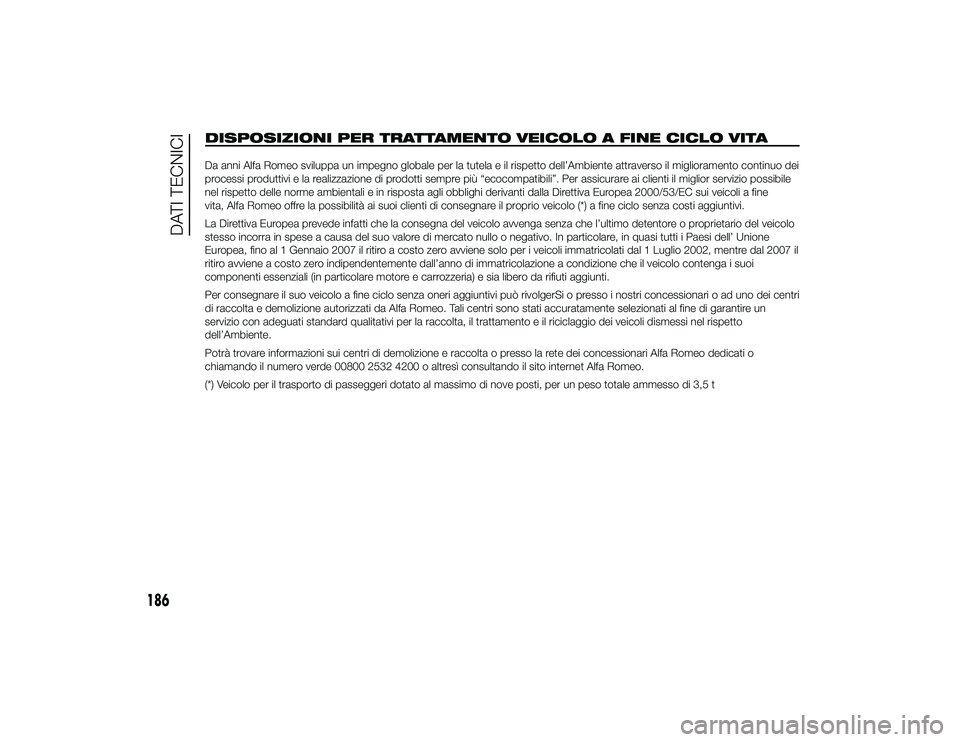

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITADa anni Alfa Romeo sviluppa un impegno globale per la tutela e il rispetto dell’Ambiente attraverso il miglioramento continuo dei
processi produttivi e la realizzazione di prodotti sempre più “ecocompatibili”. Per assicurare ai clienti il miglior servizio possibile
nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/EC sui veicoli a fine
vita, Alfa Romeo offre la possibilità ai suoi clienti di consegnare il proprio veicolo (*) a fine ciclo senza costi aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l’ultimo detentore o proprietario del veicolo
stesso incorra in spese a causa del suo valore di mercato nullo o negativo. In particolare, in quasi tutti i Paesi dell’ Unione
Europea, fino al 1 Gennaio 2007 il ritiro a costo zero avviene solo per i veicoli immatricolati dal 1 Luglio 2002, mentre dal 2007 il
ritiro avviene a costo zero indipendentemente dall’anno di immatricolazione a condizione che il veicolo contenga i suoi
componenti essenziali (in particolare motore e carrozzeria) e sia libero da rifiuti aggiunti.
Per consegnare il suo veicolo a fine ciclo senza oneri aggiuntivi può rivolgerSi o presso i nostri concessionari o ad uno dei centri
di raccolta e demolizione autorizzati da Alfa Romeo. Tali centri sono stati accuratamente selezionati al fine di garantire un
servizio con adeguati standard qualitativi per la raccolta, il trattamento e il riciclaggio dei veicoli dismessi nel rispetto
dell’Ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Alfa Romeo dedicati o
chiamando il numero verde 00800 2532 4200 o altresì consultando il sito internet Alfa Romeo.
(*) Veicolo per il trasporto di passeggeri dotato al massimo di nove posti, per un peso totale ammesso di 3,5 t
186
DATI TECNICI
19-9-2013 15:0 Pagina 186

COSA FARE SE
InconvenientePossibile soluzione
... SI FORA UNO PNEUMATICO. Utilizzare il kit di riparazione pneumatici
Fix&Go. Vedere pag. 123.
... SI SGONFIA UNO PNEUMATICO. Ripristinare la pressione corretta.Vedere pag. 176.
... LA BATTERIA E' SCARICA. -Vedere pag. 138 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... LA PLAFONIERA INTERNA NON SI ACCENDE. Sostituire la lampada.Vedere pag. 133 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... LA PLAFONIERA BAGAGLIAIO NON SI ACCENDE. Sostituire la lampada.Vedere pag. 133 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... UNA LAMPADA ESTERNA (luce
abbagliante, anabbagliante...) NON SI ACCENDE. -
Rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
Sostituire la lampada. Vedere pag. 130 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
... IL TELECOMANDO NON FUNZIONA. Sostituire le pile interne al telecomando. Vedere pag. 12.
