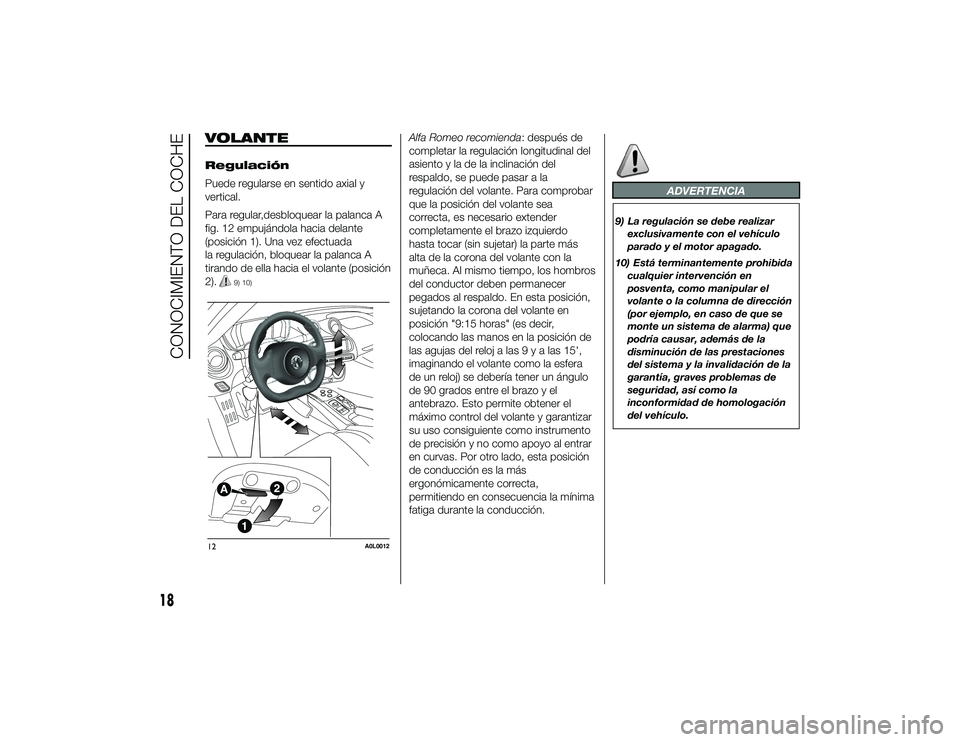

VOLANTERegulación
Puede regularse en sentido axial y
vertical.
Para regular,desbloquear la palanca A
fig. 12 empujándola hacia delante
(posición 1). Una vez efectuada
la regulación, bloquear la palanca A
tirando de ella hacia el volante (posición
2).
9) 10)
Alfa Romeo recomienda: después de
completar la regulación longitudinal del
asiento y la de la inclinación del
respaldo, se puede pasar a la
regulación del volante. Para comprobar
que la posición del volante sea
correcta, es necesario extender
completamente el brazo izquierdo
hasta tocar (sin sujetar) la parte más
alta de la corona del volante con la
muñeca. Al mismo tiempo, los hombros
del conductor deben permanecer
pegados al respaldo. En esta posición,
sujetando la corona del volante en
posición "9:15 horas" (es decir,
colocando las manos en la posición de
las agujas del reloj a las9yalas15',
imaginando el volante como la esfera
de un reloj) se debería tener un ángulo
de 90 grados entre el brazo y el
antebrazo. Esto permite obtener el
máximo control del volante y garantizar
su uso consiguiente como instrumento
de precisión y no como apoyo al entrar
en curvas. Por otro lado, esta posición
de conducción es la más
ergonómicamente correcta,
permitiendo en consecuencia la mínima
fatiga durante la conducción.
ADVERTENCIA
9) La regulación se debe realizarexclusivamente con el vehículo
parado y el motor apagado.
10) Está terminantemente prohibida cualquier intervención en
posventa, como manipular el
volante o la columna de dirección
(por ejemplo, en caso de que se
monte un sistema de alarma) que
podría causar, además de la
disminución de las prestaciones
del sistema y la invalidación de la
garantía, graves problemas de
seguridad, así como la
inconformidad de homologación
del vehículo.
12
A0L0012
18
CONOCIMIENTO DEL COCHE
24-9-2013 11:57 Pagina 18

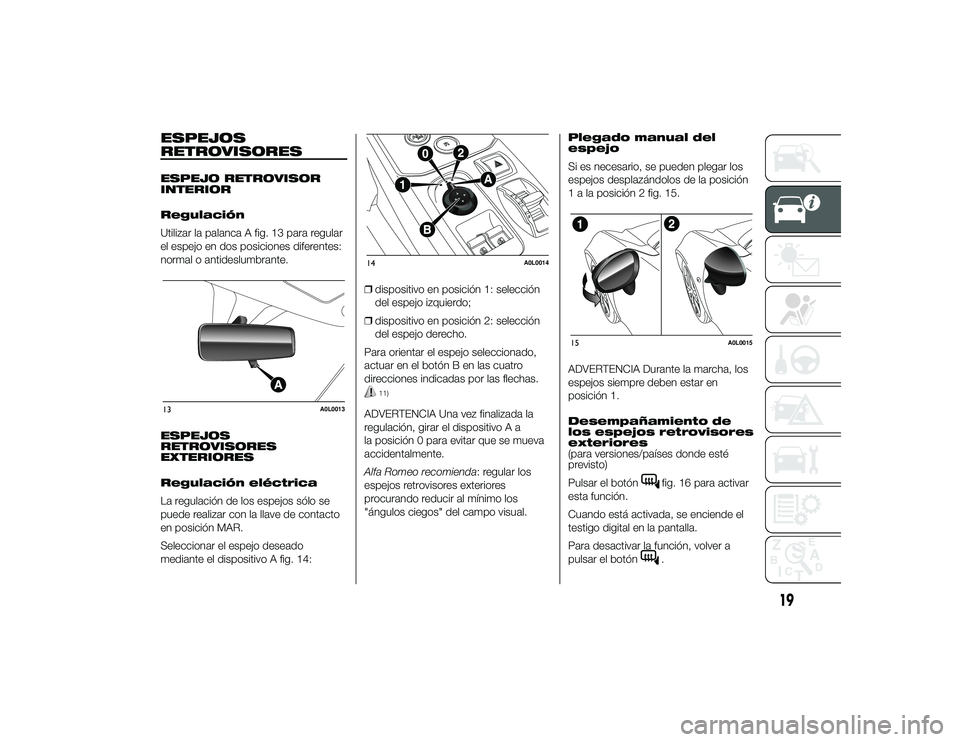

ESPEJOS
RETROVISORESESPEJO RETROVISOR
INTERIOR
Regulación
Utilizar la palanca A fig. 13 para regular
el espejo en dos posiciones diferentes:
normal o antideslumbrante.
ESPEJOS
RETROVISORES
EXTERIORES
Regulación eléctrica
La regulación de los espejos sólo se
puede realizar con la llave de contacto
en posición MAR.
Seleccionar el espejo deseado
mediante el dispositivo A fig. 14:❒
dispositivo en posición 1: selección
del espejo izquierdo;
❒ dispositivo en posición 2: selección
del espejo derecho.
Para orientar el espejo seleccionado,
actuar en el botón B en las cuatro
direcciones indicadas por las flechas.
11)
ADVERTENCIA Una vez finalizada la
regulación, girar el dispositivo A a
la posición 0 para evitar que se mueva
accidentalmente.
Alfa Romeo recomienda: regular los
espejos retrovisores exteriores
procurando reducir al mínimo los
"ángulos ciegos" del campo visual. Plegado manual del
espejo
Si es necesario, se pueden plegar los
espejos desplazándolos de la posición
1 a la posición 2 fig. 15.
ADVERTENCIA Durante la marcha, los
espejos siempre deben estar en
posición 1.
Desempañamiento de
los espejos retrovisores
exteriores
(para versiones/países donde esté
previsto)
Pulsar el botón
fig. 16 para activar
esta función.
Cuando está activada, se enciende el
testigo digital en la pantalla.
Para desactivar la función, volver a
pulsar el botón.
13
A0L0013
14
A0L0014
15
A0L0015
19
24-9-2013 11:57 Pagina 19

ADVERTENCIA
11) El espejo retrovisor exterior ladoconductor, al ser curvo, altera
ligeramente la percepción de la
distancia.

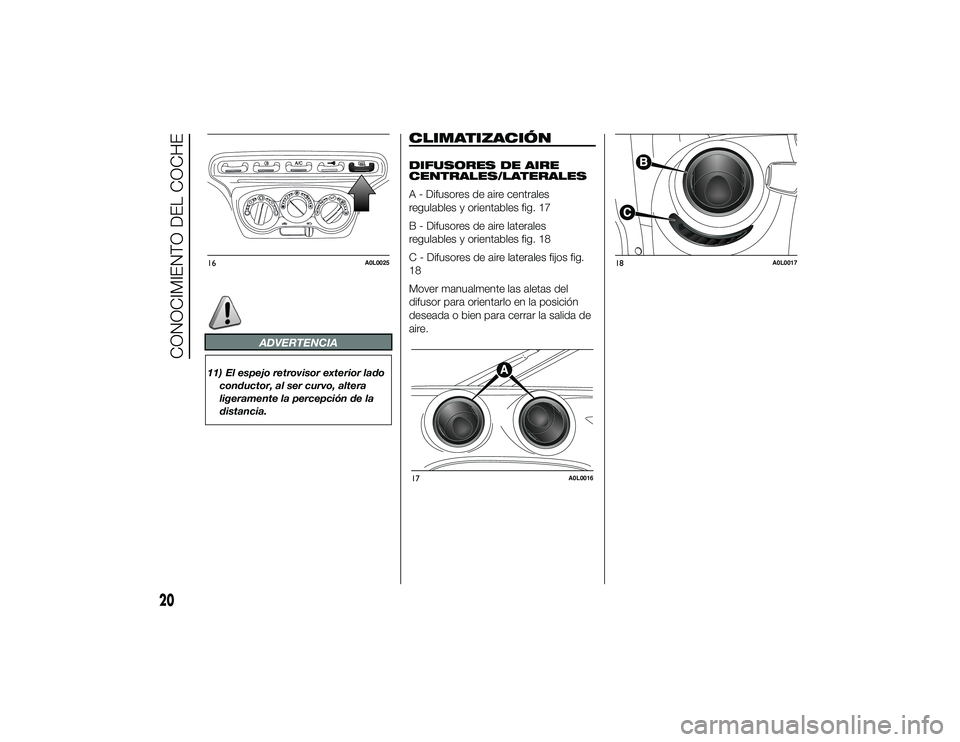

CLIMATIZACIÓNDIFUSORES DE AIRE
CENTRALES/LATERALES
A - Difusores de aire centrales
regulables y orientables fig. 17
B - Difusores de aire laterales
regulables y orientables fig. 18
C - Difusores de aire laterales fijos fig.
18
Mover manualmente las aletas del
difusor para orientarlo en la posición
deseada o bien para cerrar la salida de
aire.
16
A0L0025
17
A0L0016
18
A0L0017
20
CONOCIMIENTO DEL COCHE
24-9-2013 11:57 Pagina 20

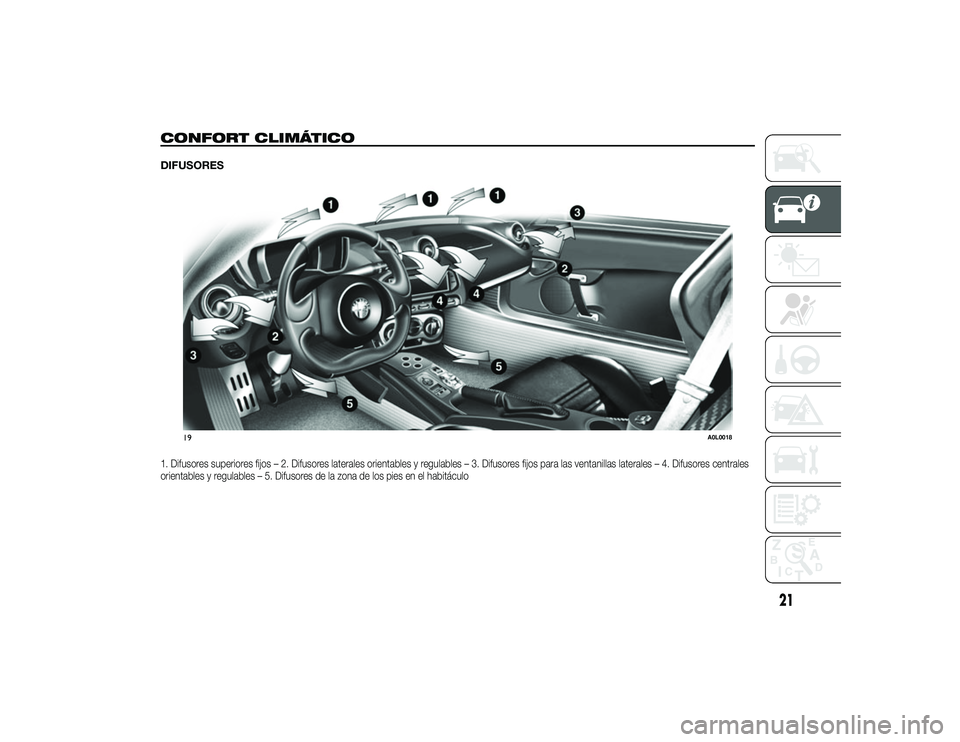

CONFORT CLIMÁTICODIFUSORES1. Difusores superiores fijos – 2. Difusores laterales orientables y regulables – 3. Difusores fijos para las ventanillas laterales – 4. Difusores centrales
orientables y regulables – 5. Difusores de la zona de los pies en el habitáculo
19
A0L0018
21
24-9-2013 11:57 Pagina 21

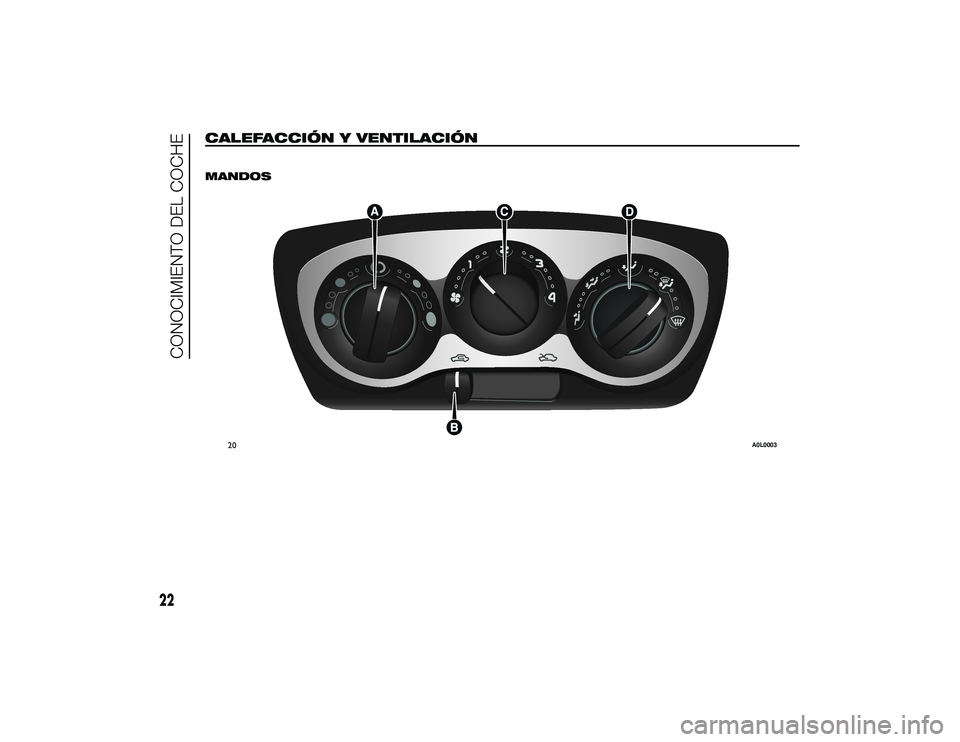

CALEFACCIÓN Y VENTILACIÓN
.
MANDOS
20
A0L0003
22
CONOCIMIENTO DEL COCHE
24-9-2013 11:57 Pagina 22

Aselector de regulación de la
temperatura del aire (mezcla de aire
caliente/frío);Bcursor de activación/desactivación
de recirculación del aire interior;Cselector de activación/regulación del
ventilador;Dselector de distribución de aire:flujo de aire de las salidas
centrales, laterales y de los
difusores laterales;flujo de aire de las salidas
centrales y laterales, de los
difusores laterales y de la zona de
los pies;flujo de aire de los difusores de la
zona de los pies;flujo de aire de los difusores de la
zona de los pies, laterales y de
la zona del parabrisas;flujo de aire del difusor de la zona
de parabrisas y de los difusores
laterales.
CALEFACCIÓN
Para calentar el habitáculo, proceder
de la siguiente manera:
❒ girar el selector A al sector rojo;
❒ girar el selectorCalavelocidad
deseada;
❒ girar el selector D a
. Esta distribución del aire permite
calentar rápidamente el habitáculo.
A continuación, actuar en los mandos
para mantener las condiciones de
confort deseadas.
ADVERTENCIA Con el motor frío se
requieren unos minutos antes de
conseguir un calentamiento óptimo del
habitáculo.
DESEMPAÑAMIENTO/
ANTIVAHO RÁPIDOS DEL
PARABRISAS Y LAS
VENTANILLAS
Proceder de la siguiente manera:
❒
girar el selector A al sector rojo;
❒ girar el selectorCa4(velocidad
máxima del ventilador);
❒ girar el selector D a
;
❒ colocar el cursor B en
.
Una vez realizados el
desempañamiento/antivaho, actuar en
los mandos de uso normal para
restablecer las condiciones de confort
deseadas. Antiempañamiento de
los cristales
En caso de mucha humedad exterior
y/o de lluvia y/o de fuertes diferencias
de temperatura entre el interior y el
exterior del habitáculo, se recomienda
efectuar la siguiente maniobra para
prevenir el empañamiento de los
cristales:
❒
colocar el cursor B en
;
❒ girar el selector A al sector rojo;
❒ girar el selectorCa2(velocidad
intermedia del ventilador);
❒ girar el selector D a
con
posibilidad de pasar a la posición
si no se observa empañamiento
en los cristales.
VENTILACIÓN
Para obtener una buena ventilación del
habitáculo, proceder de la siguiente
manera:
❒ abrir completamente las salidas de
aire y orientarlas adecuadamente;
❒ girar el selector A al sector azul;
❒ colocar el cursor B en
;
❒ girar el selectorCalavelocidad
deseada;
❒ girar el selector D a
;
23
24-9-2013 11:57 Pagina 23

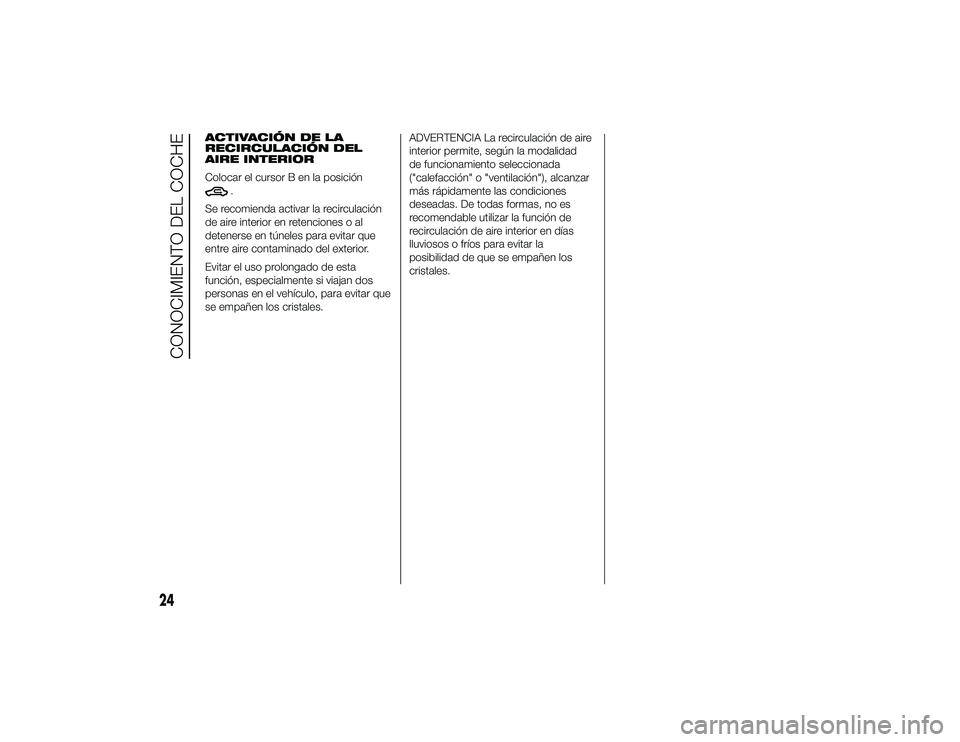

ACTIVACIÓN DE LA
RECIRCULACIÓN DEL
AIRE INTERIOR
Colocar el cursor B en la posición
.
Se recomienda activar la recirculación
de aire interior en retenciones o al
detenerse en túneles para evitar que
entre aire contaminado del exterior.
Evitar el uso prolongado de esta
función, especialmente si viajan dos
personas en el vehículo, para evitar que
se empañen los cristales. ADVERTENCIA La recirculación de aire
interior permite, según la modalidad
de funcionamiento seleccionada
("calefacción" o "ventilación"), alcanzar
más rápidamente las condiciones
deseadas. De todas formas, no es
recomendable utilizar la función de
recirculación de aire interior en días
lluviosos o fríos para evitar la
posibilidad de que se empañen los
cristales.
24
CONOCIMIENTO DEL COCHE
24-9-2013 11:57 Pagina 24

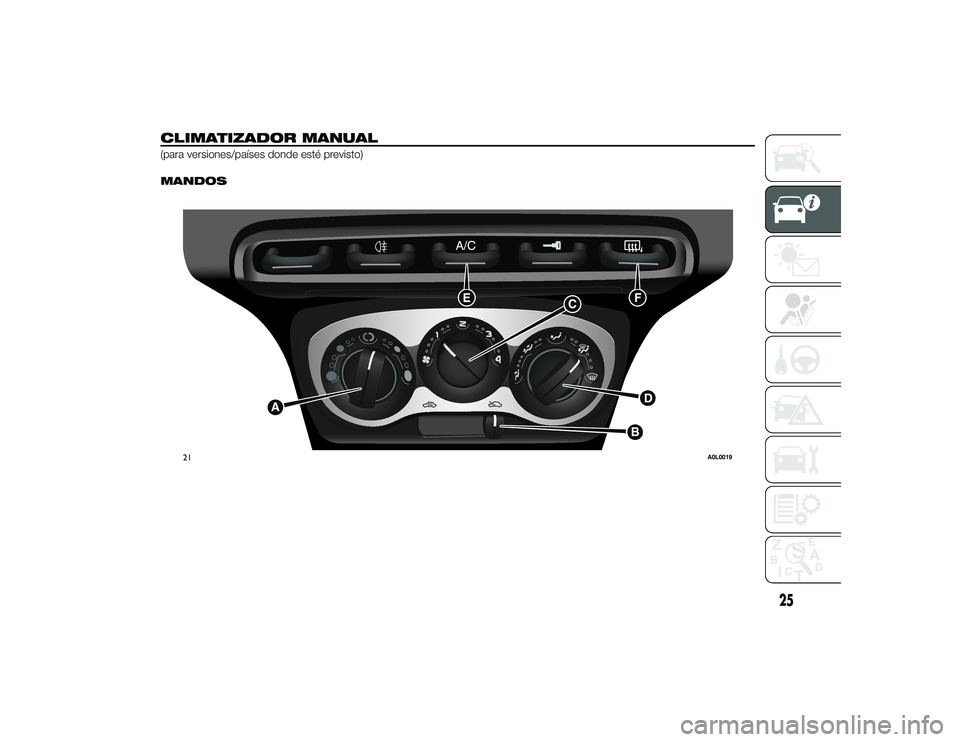

CLIMATIZADOR MANUAL(para versiones/países donde esté previsto)
.
MANDOS
21
A0L0019
25
24-9-2013 11:57 Pagina 25

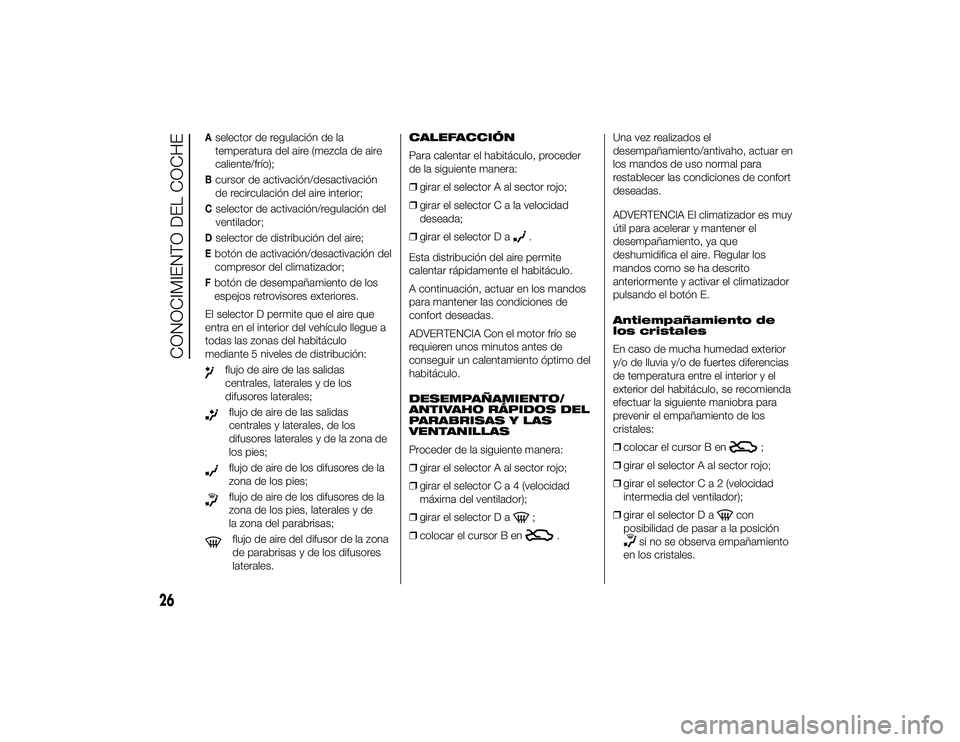

Aselector de regulación de la
temperatura del aire (mezcla de aire
caliente/frío);Bcursor de activación/desactivación
de recirculación del aire interior;Cselector de activación/regulación del
ventilador;Dselector de distribución del aire;Ebotón de activación/desactivación del
compresor del climatizador;Fbotón de desempañamiento de los
espejos retrovisores exteriores.
El selector D permite que el aire que
entra en el interior del vehículo llegue a
todas las zonas del habitáculo
mediante 5 niveles de distribución:flujo de aire de las salidas
centrales, laterales y de los
difusores laterales;flujo de aire de las salidas
centrales y laterales, de los
difusores laterales y de la zona de
los pies;flujo de aire de los difusores de la
zona de los pies;flujo de aire de los difusores de la
zona de los pies, laterales y de
la zona del parabrisas;flujo de aire del difusor de la zona
de parabrisas y de los difusores
laterales. CALEFACCIÓN
Para calentar el habitáculo, proceder
de la siguiente manera:
❒
girar el selector A al sector rojo;
❒ girar el selectorCalavelocidad
deseada;
❒ girar el selector D a
.
Esta distribución del aire permite
calentar rápidamente el habitáculo.
A continuación, actuar en los mandos
para mantener las condiciones de
confort deseadas.
ADVERTENCIA Con el motor frío se
requieren unos minutos antes de
conseguir un calentamiento óptimo del
habitáculo.
DESEMPAÑAMIENTO/
ANTIVAHO RÁPIDOS DEL
PARABRISAS Y LAS
VENTANILLAS
Proceder de la siguiente manera:
❒ girar el selector A al sector rojo;
❒ girar el selectorCa4(velocidad
máxima del ventilador);
❒ girar el selector D a;
❒ colocar el cursor B en
. Una vez realizados el
desempañamiento/antivaho, actuar en
los mandos de uso normal para
restablecer las condiciones de confort
deseadas.
ADVERTENCIA El climatizador es muy
útil para acelerar y mantener el
desempañamiento, ya que
deshumidifica el aire. Regular los
mandos como se ha descrito
anteriormente y activar el climatizador
pulsando el botón E.
Antiempañamiento de
los cristales
En caso de mucha humedad exterior
y/o de lluvia y/o de fuertes diferencias
de temperatura entre el interior y el
exterior del habitáculo, se recomienda
efectuar la siguiente maniobra para
prevenir el empañamiento de los
cristales:
❒
colocar el cursor B en
;
❒ girar el selector A al sector rojo;
❒ girar el selectorCa2(velocidad
intermedia del ventilador);
❒ girar el selector D a
con
posibilidad de pasar a la posición
si no se observa empañamiento
en los cristales.
26
CONOCIMIENTO DEL COCHE
24-9-2013 11:57 Pagina 26

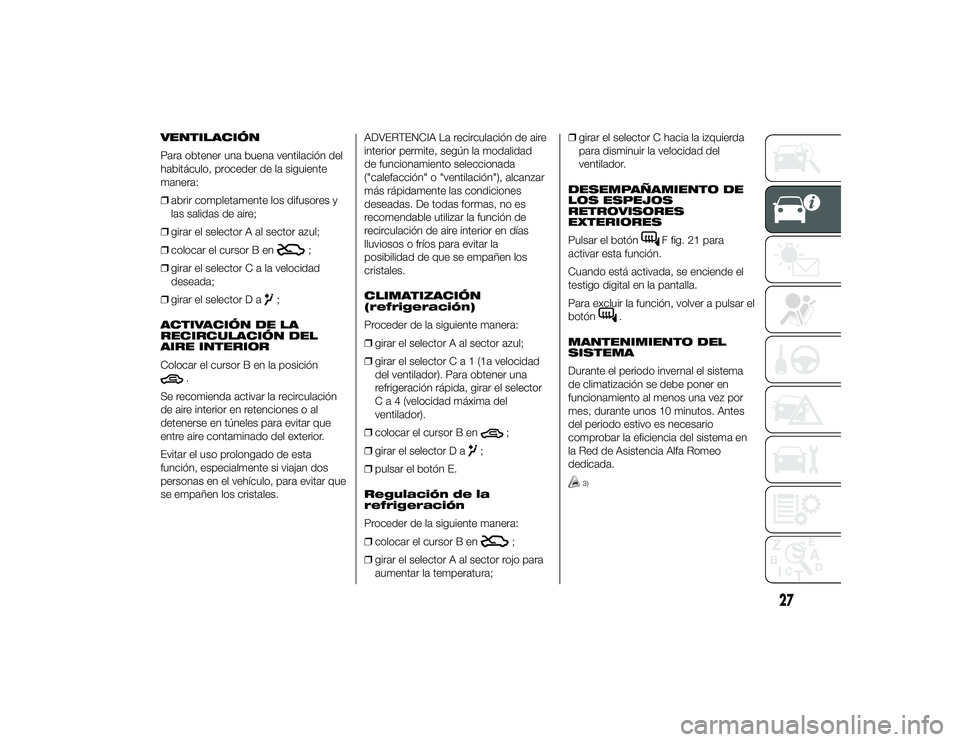

VENTILACIÓN
Para obtener una buena ventilación del
habitáculo, proceder de la siguiente
manera:
❒abrir completamente los difusores y
las salidas de aire;
❒ girar el selector A al sector azul;
❒ colocar el cursor B en
;
❒ girar el selectorCalavelocidad
deseada;
❒ girar el selector D a
;
ACTIVACIÓN DE LA
RECIRCULACIÓN DEL
AIRE INTERIOR
Colocar el cursor B en la posición
.
Se recomienda activar la recirculación
de aire interior en retenciones o al
detenerse en túneles para evitar que
entre aire contaminado del exterior.
Evitar el uso prolongado de esta
función, especialmente si viajan dos
personas en el vehículo, para evitar que
se empañen los cristales. ADVERTENCIA La recirculación de aire
interior permite, según la modalidad
de funcionamiento seleccionada
("calefacción" o "ventilación"), alcanzar
más rápidamente las condiciones
deseadas. De todas formas, no es
recomendable utilizar la función de
recirculación de aire interior en días
lluviosos o fríos para evitar la
posibilidad de que se empañen los
cristales.
CLIMATIZACIÓN
(refrigeración)
Proceder de la siguiente manera:
❒
girar el selector A al sector azul;
❒ girar el selectorCa1(1avelocidad
del ventilador). Para obtener una
refrigeración rápida, girar el selector
C a 4 (velocidad máxima del
ventilador).
❒ colocar el cursor B en
;
❒ girar el selector D a
;
❒ pulsar el botón E.
Regulación de la
refrigeración
Proceder de la siguiente manera:
❒ colocar el cursor B en
;
❒ girar el selector A al sector rojo para
aumentar la temperatura; ❒
girar el selector C hacia la izquierda
para disminuir la velocidad del
ventilador.
DESEMPAÑAMIENTO DE
LOS ESPEJOS
RETROVISORES
EXTERIORES
Pulsar el botón
F fig. 21 para
activar esta función.
Cuando está activada, se enciende el
testigo digital en la pantalla.
Para excluir la función, volver a pulsar el
botón
.
MANTENIMIENTO DEL
SISTEMA
Durante el periodo invernal el sistema
de climatización se debe poner en
funcionamiento al menos una vez por
mes, durante unos 10 minutos. Antes
del periodo estivo es necesario
comprobar la eficiencia del sistema en
la Red de Asistencia Alfa Romeo
dedicada.
3)
27
24-9-2013 11:57 Pagina 27
