Alfa Romeo 4C 2014 Notice d'entretien (in French)

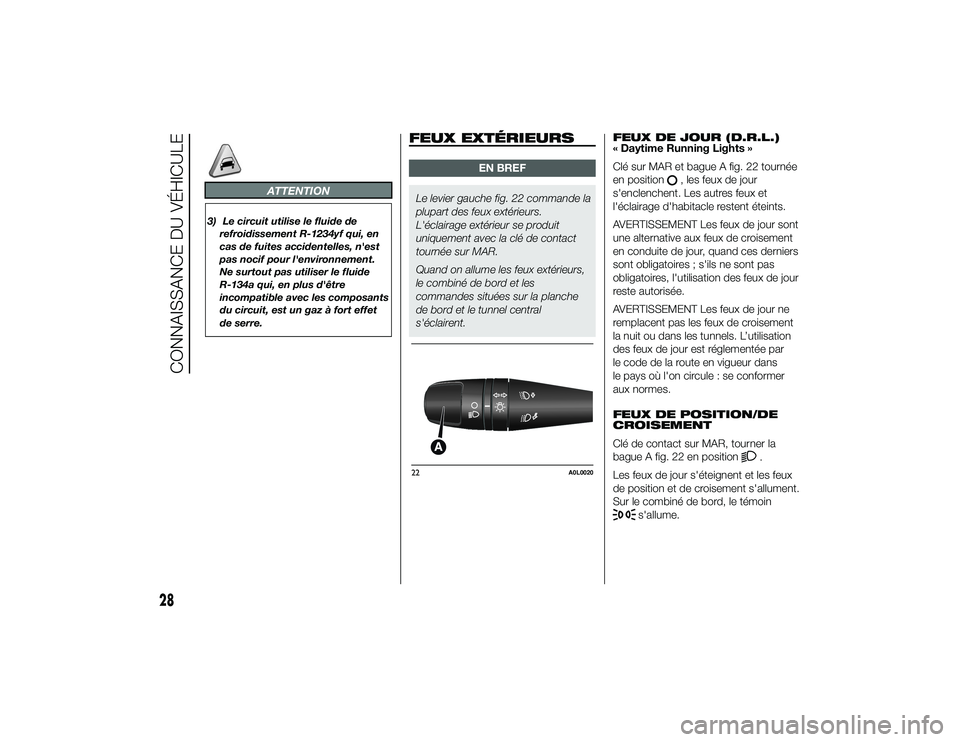

ATTENTION
3) Le circuit utilise le fluide derefroidissement R-1234yf qui, en
cas de fuites accidentelles, n'est
pas nocif pour l'environnement.
Ne surtout pas utiliser le fluide
R-134a qui, en plus d'être
incompatible avec les composants
du circuit, est un gaz à fort effet
de serre.
FEUX EXTÉRIEURS
EN BREF
Le levier gauche fig. 22 commande la
plupart des feux extérieurs.
L'éclairage extérieur se produit
uniquement avec la clé de contact
tournée sur MAR.
Quand on allume les feux extérieurs,
le combiné de bord et les
commandes situées sur la planche
de bord et le tunnel central
s'éclairent. FEUX DE JOUR (D.R.L.)
« Daytime Running Lights »
Clé sur MAR et bague A fig. 22 tournée
en position
, les feux de jour
s'enclenchent. Les autres feux et
l'éclairage d'habitacle restent éteints.
AVERTISSEMENT Les feux de jour sont
une alternative aux feux de croisement
en conduite de jour, quand ces derniers
sont obligatoires ; s'ils ne sont pas
obligatoires, l'utilisation des feux de jour
reste autorisée.
AVERTISSEMENT Les feux de jour ne
remplacent pas les feux de croisement
la nuit ou dans les tunnels. L’utilisation
des feux de jour est réglementée par
le code de la route en vigueur dans
le pays où l'on circule : se conformer
aux normes.
FEUX DE POSITION/DE
CROISEMENT
Clé de contact sur MAR, tourner la
bague A fig. 22 en position
.
Les feux de jour s'éteignent et les feux
de position et de croisement s'allument.
Sur le combiné de bord, le témoin
s'allume.
22
A0L0020
28
CONNAISSANCE DU VÉHICULE
23-9-2013 17:7 Pagina 28

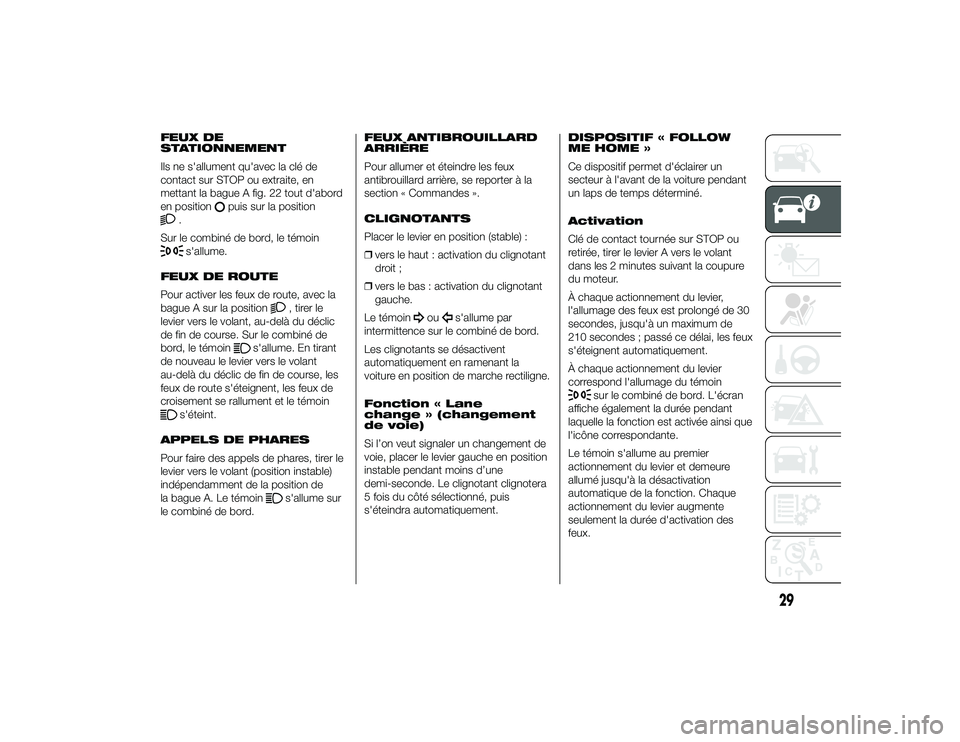

FEUX DE
STATIONNEMENT
Ils ne s'allument qu'avec la clé de
contact sur STOP ou extraite, en
mettant la bague A fig. 22 tout d'abord
en position
puis sur la position
.
Sur le combiné de bord, le témoins'allume.
FEUX DE ROUTE
Pour activer les feux de route, avec la
bague A sur la position
, tirer le
levier vers le volant, au-delà du déclic
de fin de course. Sur le combiné de
bord, le témoin
s'allume. En tirant
de nouveau le levier vers le volant
au-delà du déclic de fin de course, les
feux de route s'éteignent, les feux de
croisement se rallument et le témoin
s'éteint.
APPELS DE PHARES
Pour faire des appels de phares, tirer le
levier vers le volant (position instable)
indépendamment de la position de
la bague A. Le témoin
s'allume sur
le combiné de bord. FEUX ANTIBROUILLARD
ARRIÈRE
Pour allumer et éteindre les feux
antibrouillard arrière, se reporter à la
section « Commandes ».
CLIGNOTANTS
Placer le levier en position (stable) :
❒
vers le haut : activation du clignotant
droit ;
❒ vers le bas : activation du clignotant
gauche.
Le témoin
ou
s'allume par
intermittence sur le combiné de bord.
Les clignotants se désactivent
automatiquement en ramenant la
voiture en position de marche rectiligne.
Fonction « Lane
change » (changement
de voie)
Si l’on veut signaler un changement de
voie, placer le levier gauche en position
instable pendant moins d’une
demi-seconde. Le clignotant clignotera
5 fois du côté sélectionné, puis
s'éteindra automatiquement. DISPOSITIF « FOLLOW
ME HOME »
Ce dispositif permet d'éclairer un
secteur à l'avant de la voiture pendant
un laps de temps déterminé.
Activation
Clé de contact tournée sur STOP ou
retirée, tirer le levier A vers le volant
dans les 2 minutes suivant la coupure
du moteur.
À chaque actionnement du levier,
l'allumage des feux est prolongé de 30
secondes, jusqu'à un maximum de
210 secondes ; passé ce délai, les feux
s'éteignent automatiquement.
À chaque actionnement du levier
correspond l'allumage du témoin
sur le combiné de bord. L'écran
affiche également la durée pendant
laquelle la fonction est activée ainsi que
l'icône correspondante.
Le témoin s'allume au premier
actionnement du levier et demeure
allumé jusqu'à la désactivation
automatique de la fonction. Chaque
actionnement du levier augmente
seulement la durée d'activation des
feux.
29
23-9-2013 17:7 Pagina 29

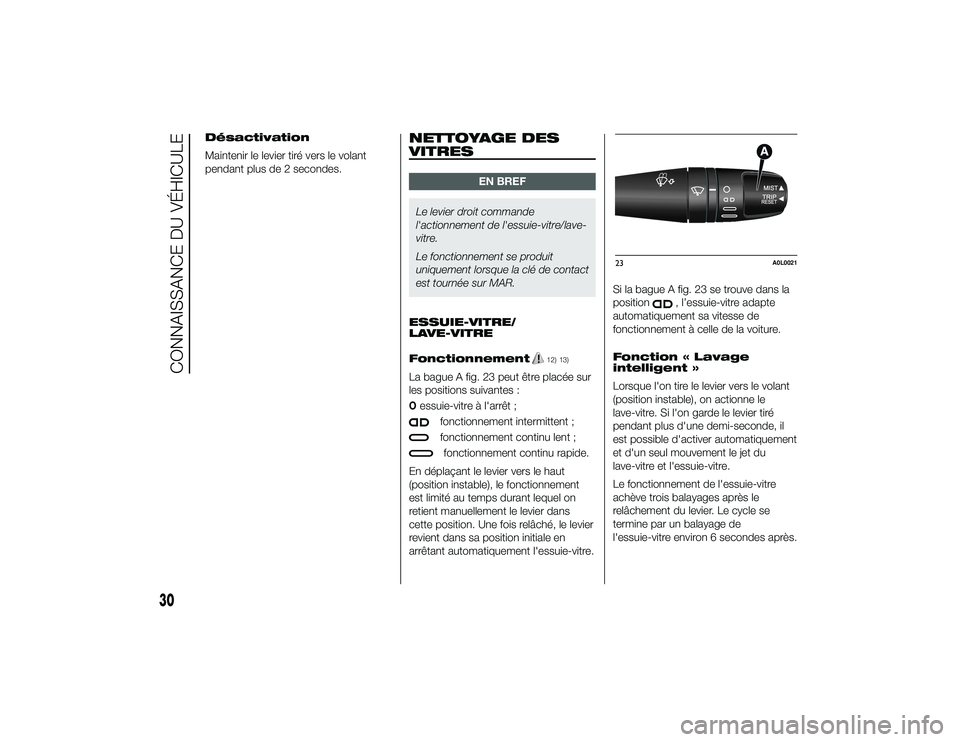

Désactivation
Maintenir le levier tiré vers le volant
pendant plus de 2 secondes.
NETTOYAGE DES
VITRES
EN BREF
Le levier droit commande
l'actionnement de l'essuie-vitre/lave-
vitre.
Le fonctionnement se produit
uniquement lorsque la clé de contact
est tournée sur MAR.
ESSUIE-VITRE/
LAVE-VITRE
Fonctionnement
12) 13)
La bague A fig. 23 peut être placée sur
les positions suivantes :Oessuie-vitre à l'arrêt ;
fonctionnement intermittent ;fonctionnement continu lent ;fonctionnement continu rapide.
En déplaçant le levier vers le haut
(position instable), le fonctionnement
est limité au temps durant lequel on
retient manuellement le levier dans
cette position. Une fois relâché, le levier
revient dans sa position initiale en
arrêtant automatiquement l'essuie-vitre. Si la bague A fig. 23 se trouve dans la
position
, l’essuie-vitre adapte
automatiquement sa vitesse de
fonctionnement à celle de la voiture.
Fonction « Lavage
intelligent »
Lorsque l'on tire le levier vers le volant
(position instable), on actionne le
lave-vitre. Si l'on garde le levier tiré
pendant plus d'une demi-seconde, il
est possible d'activer automatiquement
et d'un seul mouvement le jet du
lave-vitre et l'essuie-vitre.
Le fonctionnement de l'essuie-vitre
achève trois balayages après le
relâchement du levier. Le cycle se
termine par un balayage de
l'essuie-vitre environ 6 secondes après.
23
A0L0021
30
CONNAISSANCE DU VÉHICULE
23-9-2013 17:7 Pagina 30

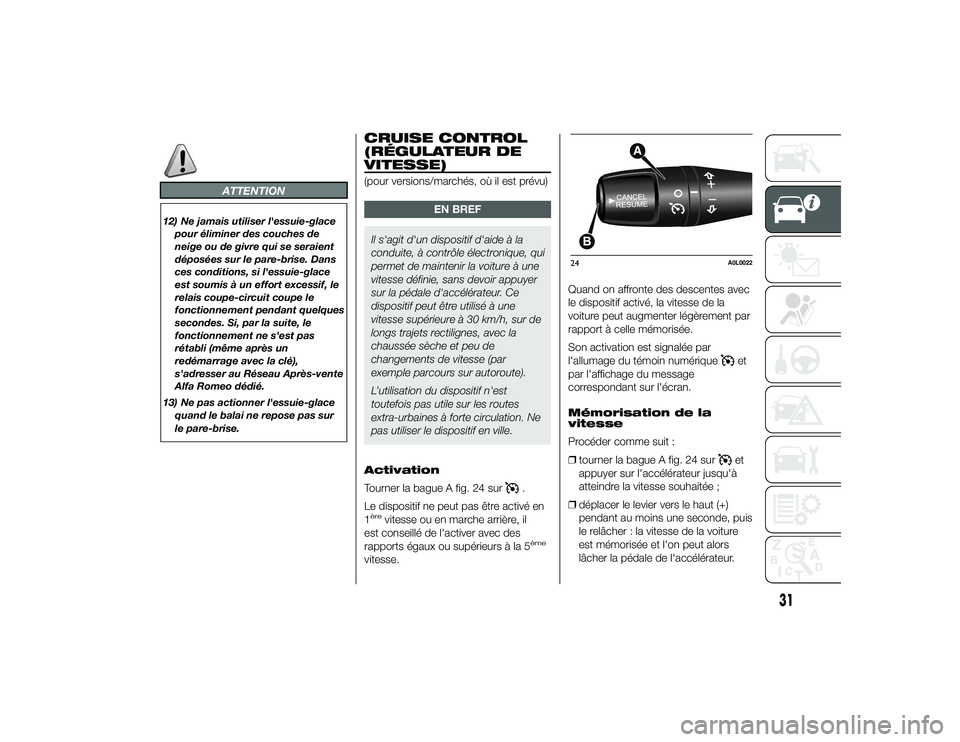

ATTENTION
12) Ne jamais utiliser l'essuie-glacepour éliminer des couches de
neige ou de givre qui se seraient
déposées sur le pare-brise. Dans
ces conditions, si l'essuie-glace
est soumis à un effort excessif, le
relais coupe-circuit coupe le
fonctionnement pendant quelques
secondes. Si, par la suite, le
fonctionnement ne s'est pas
rétabli (même après un
redémarrage avec la clé),
s'adresser au Réseau Après-vente
Alfa Romeo dédié.
13) Ne pas actionner l'essuie-glace quand le balai ne repose pas sur
le pare-brise.
CRUISE CONTROL
(RÉGULATEUR DE
VITESSE)(pour versions/marchés, où il est prévu)
EN BREF
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de maintenir la voiture à une
vitesse définie, sans devoir appuyer
sur la pédale d'accélérateur. Ce
dispositif peut être utilisé à une
vitesse supérieure à 30 km/h, sur de
longs trajets rectilignes, avec la
chaussée sèche et peu de
changements de vitesse (par
exemple parcours sur autoroute).
L’utilisation du dispositif n'est
toutefois pas utile sur les routes
extra-urbaines à forte circulation. Ne
pas utiliser le dispositif en ville.
Activation
Tourner la bague A fig. 24 sur
.
Le dispositif ne peut pas être activé en
1
ère
vitesse ou en marche arrière, il
est conseillé de l'activer avec des
rapports égaux ou supérieurs à la 5
ème
vitesse. Quand on affronte des descentes avec
le dispositif activé, la vitesse de la
voiture peut augmenter légèrement par
rapport à celle mémorisée.
Son activation est signalée par
l'allumage du témoin numérique
et
par l'affichage du message
correspondant sur l'écran.
Mémorisation de la
vitesse
Procéder comme suit :
❒ tourner la bague A fig. 24 suret
appuyer sur l'accélérateur jusqu'à
atteindre la vitesse souhaitée ;
❒ déplacer le levier vers le haut (+)
pendant au moins une seconde, puis
le relâcher : la vitesse de la voiture
est mémorisée et l'on peut alors
lâcher la pédale de l'accélérateur.
24
A0L0022
31
23-9-2013 17:7 Pagina 31

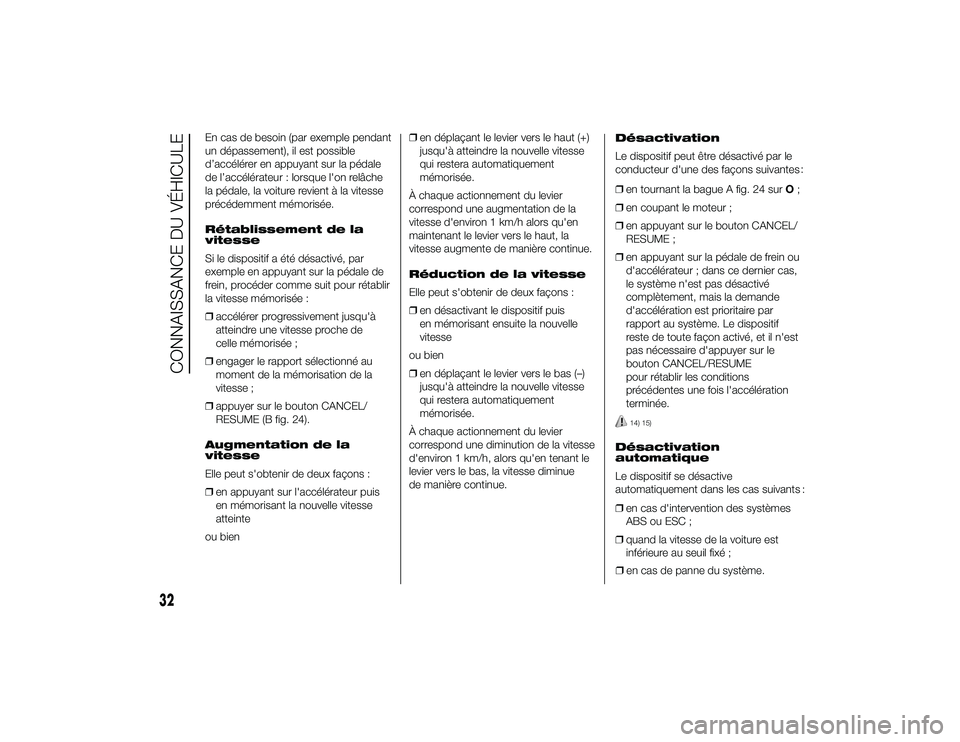

En cas de besoin (par exemple pendant
un dépassement), il est possible
d’accélérer en appuyant sur la pédale
de l’accélérateur : lorsque l'on relâche
la pédale, la voiture revient à la vitesse
précédemment mémorisée.
Rétablissement de la
vitesse
Si le dispositif a été désactivé, par
exemple en appuyant sur la pédale de
frein, procéder comme suit pour rétablir
la vitesse mémorisée :
❒accélérer progressivement jusqu'à
atteindre une vitesse proche de
celle mémorisée ;
❒ engager le rapport sélectionné au
moment de la mémorisation de la
vitesse ;
❒ appuyer sur le bouton CANCEL/
RESUME (B fig. 24).
Augmentation de la
vitesse
Elle peut s'obtenir de deux façons :
❒ en appuyant sur l'accélérateur puis
en mémorisant la nouvelle vitesse
atteinte
ou bien ❒
en déplaçant le levier vers le haut (+)
jusqu'à atteindre la nouvelle vitesse
qui restera automatiquement
mémorisée.
À chaque actionnement du levier
correspond une augmentation de la
vitesse d'environ 1 km/h alors qu'en
maintenant le levier vers le haut, la
vitesse augmente de manière continue.
Réduction de la vitesse
Elle peut s'obtenir de deux façons :
❒ en désactivant le dispositif puis
en mémorisant ensuite la nouvelle
vitesse
ou bien
❒ en déplaçant le levier vers le bas (–)
jusqu'à atteindre la nouvelle vitesse
qui restera automatiquement
mémorisée.
À chaque actionnement du levier
correspond une diminution de la vitesse
d'environ 1 km/h, alors qu'en tenant le
levier vers le bas, la vitesse diminue
de manière continue.
32
CONNAISSANCE DU VÉHICULE
23-9-2013 17:7 Pagina 32
Désactivation
Le dispositif peut être désactivé par le
conducteur d'une des façons suivantes :
❒ en tournant la bague A fig. 24 sur O;
❒ en coupant le moteur ;
❒ en appuyant sur le bouton CANCEL/
RESUME ;
❒ en appuyant sur la pédale de frein ou
d'accélérateur ; dans ce dernier cas,
le système n'est pas désactivé
complètement, mais la demande
d'accélération est prioritaire par
rapport au système. Le dispositif
reste de toute façon activé, et il n'est
pas nécessaire d'appuyer sur le
bouton CANCEL/RESUME
pour rétablir les conditions
précédentes une fois l'accélération
terminée.
14) 15)
Désactivation
automatique
Le dispositif se désactive
automatiquement dans les cas suivants :
❒ en cas d'intervention des systèmes
ABS ou ESC ;
❒ quand la vitesse de la voiture est
inférieure au seuil fixé ;
❒ en cas de panne du système.

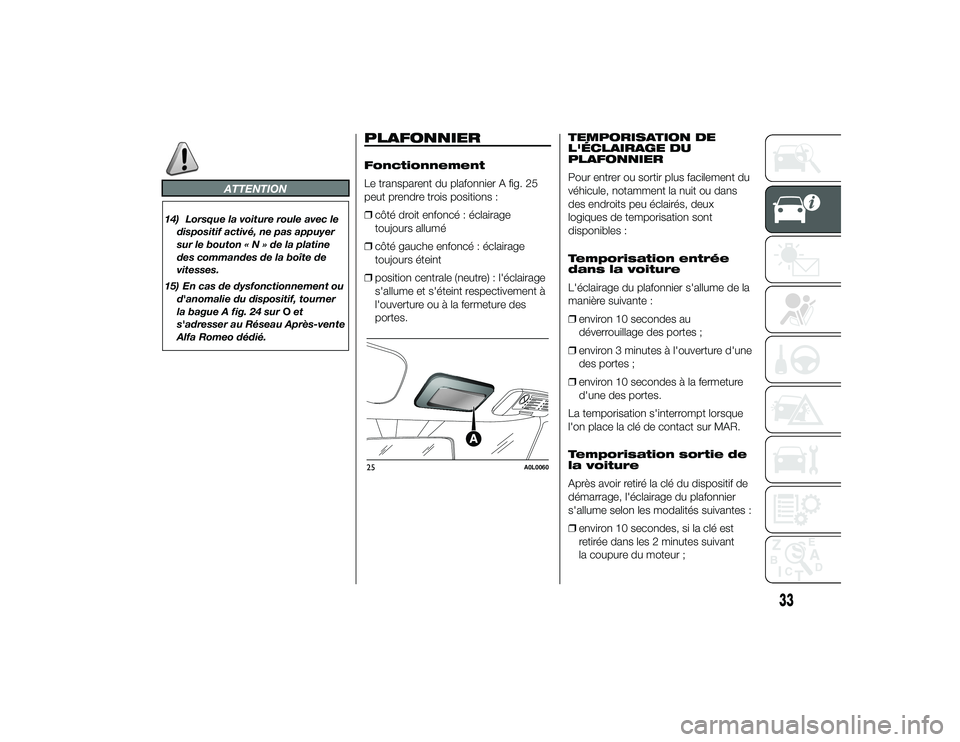

ATTENTION
14) Lorsque la voiture roule avec ledispositif activé, ne pas appuyer
sur le bouton«N»delaplatine
des commandes de la boîte de
vitesses.
15) En cas de dysfonctionnement ou d'anomalie du dispositif, tourner
la bague A fig. 24 sur Oet
s'adresser au Réseau Après-vente
Alfa Romeo dédié.
PLAFONNIERFonctionnement
Le transparent du plafonnier A fig. 25
peut prendre trois positions :
❒ côté droit enfoncé : éclairage
toujours allumé
❒ côté gauche enfoncé : éclairage
toujours éteint
❒ position centrale (neutre) : l'éclairage
s'allume et s'éteint respectivement à
l'ouverture ou à la fermeture des
portes. TEMPORISATION DE
L'ÉCLAIRAGE DU
PLAFONNIER
Pour entrer ou sortir plus facilement du
véhicule, notamment la nuit ou dans
des endroits peu éclairés, deux
logiques de temporisation sont
disponibles :
Temporisation entrée
dans la voiture
L'éclairage du plafonnier s'allume de la
manière suivante :
❒
environ 10 secondes au
déverrouillage des portes ;
❒ environ 3 minutes à l'ouverture d'une
des portes ;
❒ environ 10 secondes à la fermeture
d'une des portes.
La temporisation s'interrompt lorsque
l'on place la clé de contact sur MAR.
Temporisation sortie de
la voiture
Après avoir retiré la clé du dispositif de
démarrage, l'éclairage du plafonnier
s'allume selon les modalités suivantes :
❒ environ 10 secondes, si la clé est
retirée dans les 2 minutes suivant
la coupure du moteur ;25
A0L0060
33
23-9-2013 17:7 Pagina 33

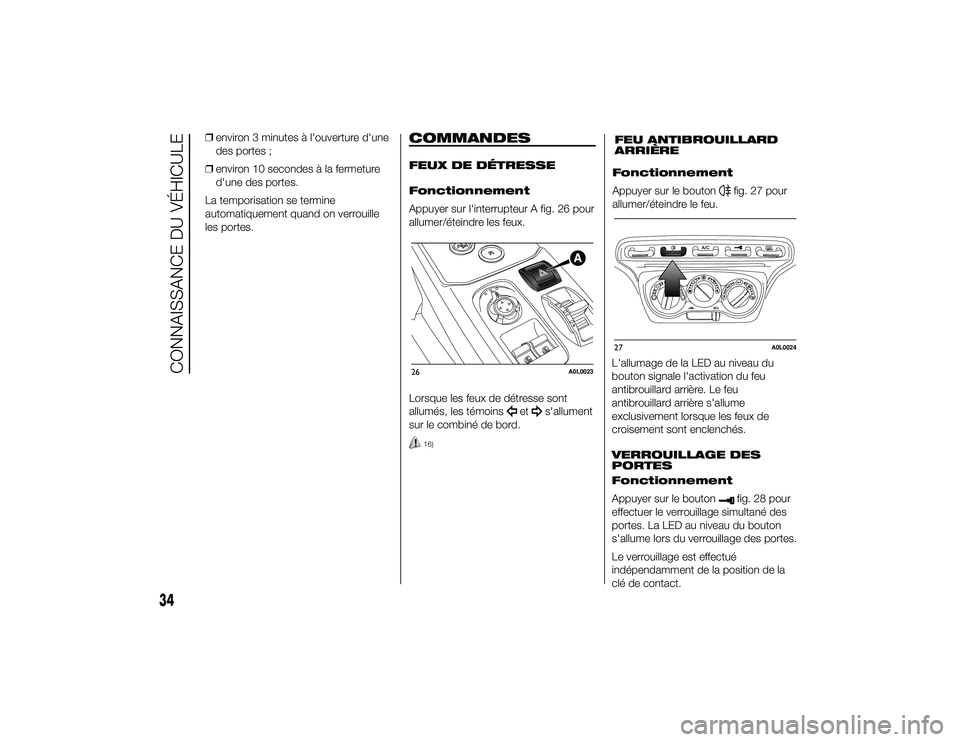

❒environ 3 minutes à l'ouverture d'une
des portes ;
❒ environ 10 secondes à la fermeture
d'une des portes.
La temporisation se termine
automatiquement quand on verrouille
les portes.
COMMANDESFEUX DE DÉTRESSE
Fonctionnement
Appuyer sur l'interrupteur A fig. 26 pour
allumer/éteindre les feux.
Lorsque les feux de détresse sont
allumés, les témoins
et
s'allument
sur le combiné de bord.
16)
FEU ANTIBROUILLARD
ARRIÈRE
Fonctionnement
Appuyer sur le bouton
fig. 27 pour
allumer/éteindre le feu.
L'allumage de la LED au niveau du
bouton signale l'activation du feu
antibrouillard arrière. Le feu
antibrouillard arrière s'allume
exclusivement lorsque les feux de
croisement sont enclenchés.
VERROUILLAGE DES
PORTES
Fonctionnement
Appuyer sur le boutonfig. 28 pour
effectuer le verrouillage simultané des
portes. La LED au niveau du bouton
s'allume lors du verrouillage des portes.
Le verrouillage est effectué
indépendamment de la position de la
clé de contact.
26
A0L0023
27
A0L0024
34
CONNAISSANCE DU VÉHICULE
23-9-2013 17:7 Pagina 34

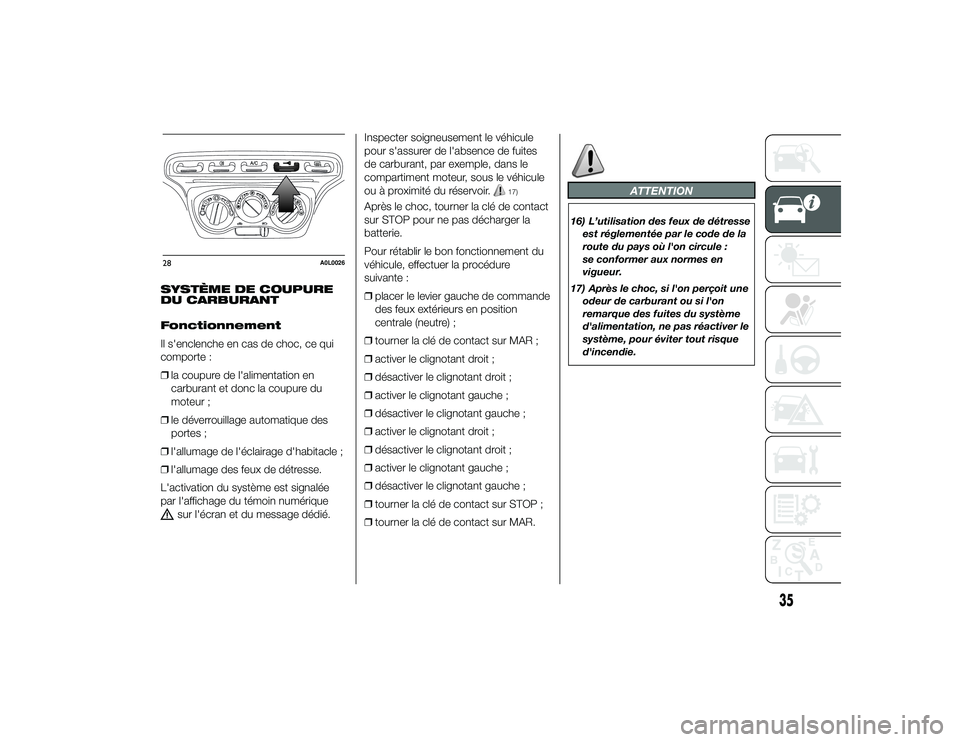

SYSTÈME DE COUPURE
DU CARBURANT
Fonctionnement
Il s'enclenche en cas de choc, ce qui
comporte :
❒la coupure de l'alimentation en
carburant et donc la coupure du
moteur ;
❒ le déverrouillage automatique des
portes ;
❒ l'allumage de l'éclairage d'habitacle ;
❒ l'allumage des feux de détresse.
L'activation du système est signalée
par l'affichage du témoin numérique
sur l'écran et du message dédié. Inspecter soigneusement le véhicule
pour s'assurer de l'absence de fuites
de carburant, par exemple, dans le
compartiment moteur, sous le véhicule
ou à proximité du réservoir.
17)
Après le choc, tourner la clé de contact
sur STOP pour ne pas décharger la
batterie.
Pour rétablir le bon fonctionnement du
véhicule, effectuer la procédure
suivante :
❒
placer le levier gauche de commande
des feux extérieurs en position
centrale (neutre) ;
❒ tourner la clé de contact sur MAR ;
❒ activer le clignotant droit ;
❒ désactiver le clignotant droit ;
❒ activer le clignotant gauche ;
❒ désactiver le clignotant gauche ;
❒ activer le clignotant droit ;
❒ désactiver le clignotant droit ;
❒ activer le clignotant gauche ;
❒ désactiver le clignotant gauche ;
❒ tourner la clé de contact sur STOP ;
❒ tourner la clé de contact sur MAR.
ATTENTION
16) L’utilisation des feux de détresse
est réglementée par le code de la
route du pays où l'on circule :
se conformer aux normes en
vigueur.
17) Après le choc, si l'on perçoit une odeur de carburant ou si l'on
remarque des fuites du système
d'alimentation, ne pas réactiver le
système, pour éviter tout risque
d'incendie.
28
A0L0026
35
23-9-2013 17:7 Pagina 35

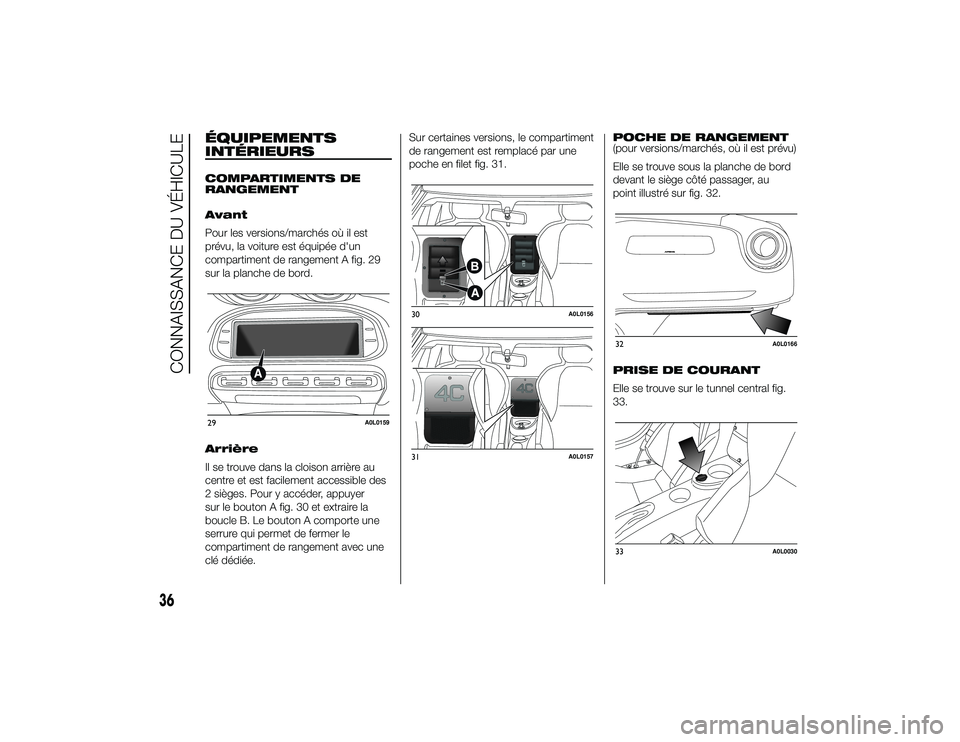

ÉQUIPEMENTS
INTÉRIEURSCOMPARTIMENTS DE
RANGEMENT
Avant
Pour les versions/marchés où il est
prévu, la voiture est équipée d'un
compartiment de rangement A fig. 29
sur la planche de bord.
Arrière
Il se trouve dans la cloison arrière au
centre et est facilement accessible des
2 sièges. Pour y accéder, appuyer
sur le bouton A fig. 30 et extraire la
boucle B. Le bouton A comporte une
serrure qui permet de fermer le
compartiment de rangement avec une
clé dédiée.Sur certaines versions, le compartiment
de rangement est remplacé par une
poche en filet fig. 31.
POCHE DE RANGEMENT
(pour versions/marchés, où il est prévu)
Elle se trouve sous la planche de bord
devant le siège côté passager, au
point illustré sur fig. 32.
PRISE DE COURANT
Elle se trouve sur le tunnel central fig.
33.29
A0L0159
30
A0L0156
31
A0L0157
32
A0L0166
33
A0L0030
36
CONNAISSANCE DU VÉHICULE
23-9-2013 17:7 Pagina 36

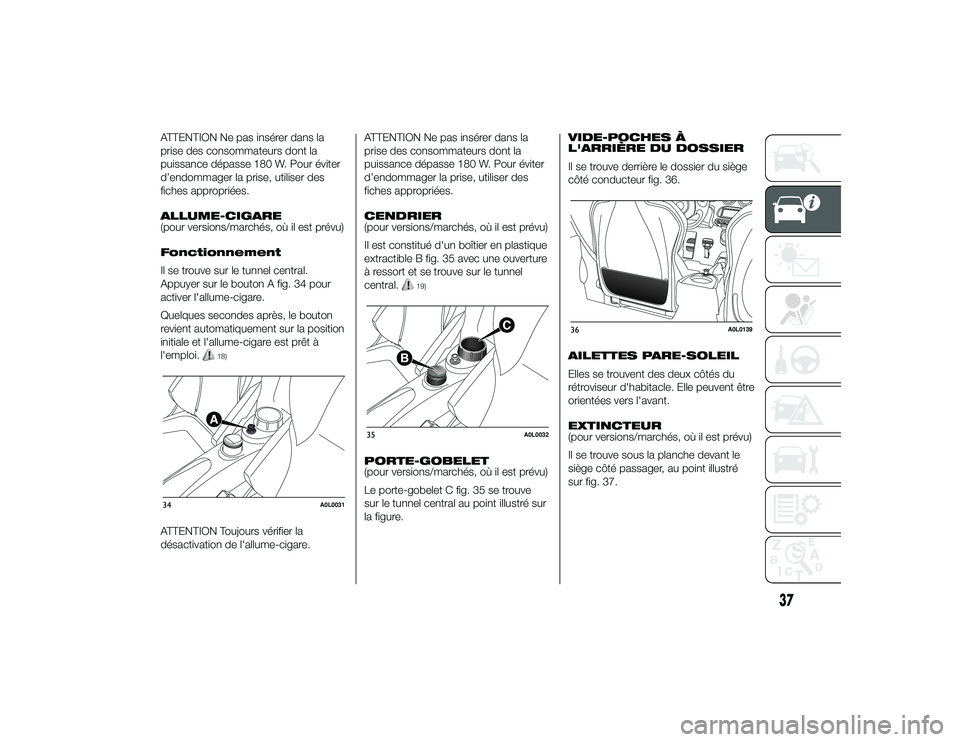

ATTENTION Ne pas insérer dans la
prise des consommateurs dont la
puissance dépasse 180 W. Pour éviter
d’endommager la prise, utiliser des
fiches appropriées.
ALLUME-CIGARE
(pour versions/marchés, où il est prévu)
Fonctionnement
Il se trouve sur le tunnel central.
Appuyer sur le bouton A fig. 34 pour
activer l'allume-cigare.
Quelques secondes après, le bouton
revient automatiquement sur la position
initiale et l'allume-cigare est prêt à
l'emploi.
18)
ATTENTION Toujours vérifier la
désactivation de l'allume-cigare.ATTENTION Ne pas insérer dans la
prise des consommateurs dont la
puissance dépasse 180 W. Pour éviter
d’endommager la prise, utiliser des
fiches appropriées.
CENDRIER
(pour versions/marchés, où il est prévu)
Il est constitué d'un boîtier en plastique
extractible B fig. 35 avec une ouverture
à ressort et se trouve sur le tunnel
central.
19)
PORTE-GOBELET
(pour versions/marchés, où il est prévu)
Le porte-gobelet C fig. 35 se trouve
sur le tunnel central au point illustré sur
la figure.
VIDE-POCHES À
L'ARRIÈRE DU DOSSIER
Il se trouve derrière le dossier du siège
côté conducteur fig. 36.
AILETTES PARE-SOLEIL
Elles se trouvent des deux côtés du
rétroviseur d'habitacle. Elle peuvent être
orientées vers l'avant.
EXTINCTEUR
(pour versions/marchés, où il est prévu)
Il se trouve sous la planche devant le
siège côté passager, au point illustré
sur fig. 37.
34
A0L0031
35
A0L0032
36
A0L0139
37
23-9-2013 17:7 Pagina 37
