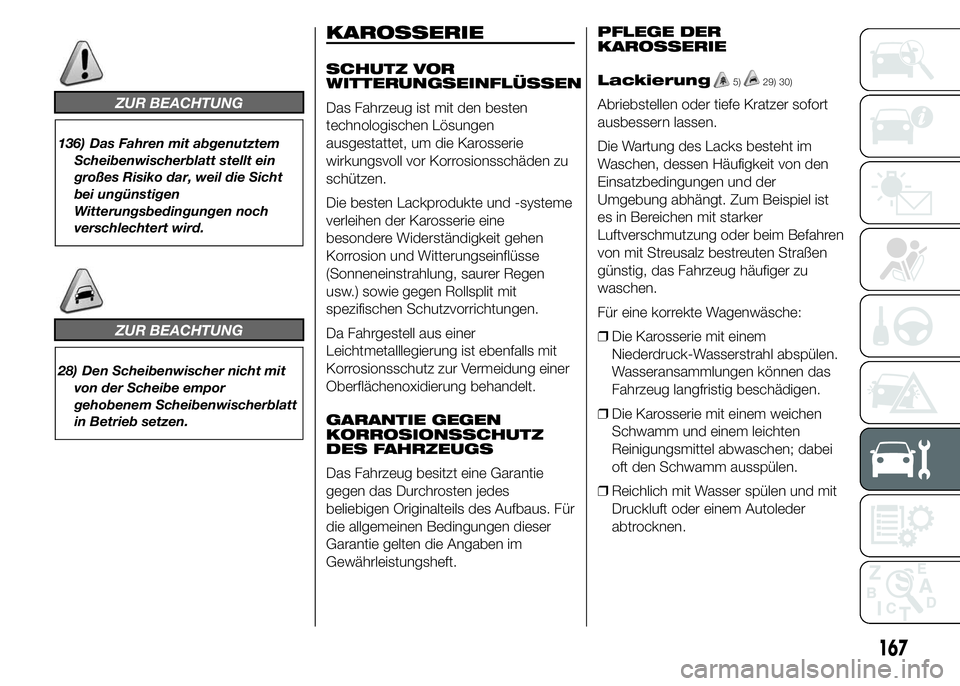

ZUR BEACHTUNG
136) Das Fahren mit abgenutztem
Scheibenwischerblatt stellt ein
großes Risiko dar, weil die Sicht
bei ungünstigen
Witterungsbedingungen noch
verschlechtert wird.
ZUR BEACHTUNG
28) Den Scheibenwischer nicht mit
von der Scheibe empor
gehobenem Scheibenwischerblatt
in Betrieb setzen.
KAROSSERIE
SCHUTZ VOR
WITTERUNGSEINFLÜSSEN
Das Fahrzeug ist mit den besten
technologischen Lösungen
ausgestattet, um die Karosserie
wirkungsvoll vor Korrosionsschäden zu
schützen.
Die besten Lackprodukte und -systeme
verleihen der Karosserie eine
besondere Widerständigkeit gehen
Korrosion und Witterungseinflüsse
(Sonneneinstrahlung, saurer Regen
usw.) sowie gegen Rollsplit mit
spezifischen Schutzvorrichtungen.
Da Fahrgestell aus einer
Leichtmetalllegierung ist ebenfalls mit
Korrosionsschutz zur Vermeidung einer
Oberflächenoxidierung behandelt.
GARANTIE GEGEN
KORROSIONSSCHUTZ
DES FAHRZEUGS
Das Fahrzeug besitzt eine Garantie
gegen das Durchrosten jedes
beliebigen Originalteils des Aufbaus. Für
die allgemeinen Bedingungen dieser
Garantie gelten die Angaben im
Gewährleistungsheft.PFLEGE DER
KAROSSERIE
Lackierung5)29) 30)
Abriebstellen oder tiefe Kratzer sofort
ausbessern lassen.
Die Wartung des Lacks besteht im
Waschen, dessen Häufigkeit von den
Einsatzbedingungen und der
Umgebung abhängt. Zum Beispiel ist
es in Bereichen mit starker
Luftverschmutzung oder beim Befahren
von mit Streusalz bestreuten Straßen
günstig, das Fahrzeug häufiger zu
waschen.
Für eine korrekte Wagenwäsche:
❒Die Karosserie mit einem
Niederdruck-Wasserstrahl abspülen.
Wasseransammlungen können das
Fahrzeug langfristig beschädigen.
❒Die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei
oft den Schwamm ausspülen.
❒Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
abtrocknen.
167

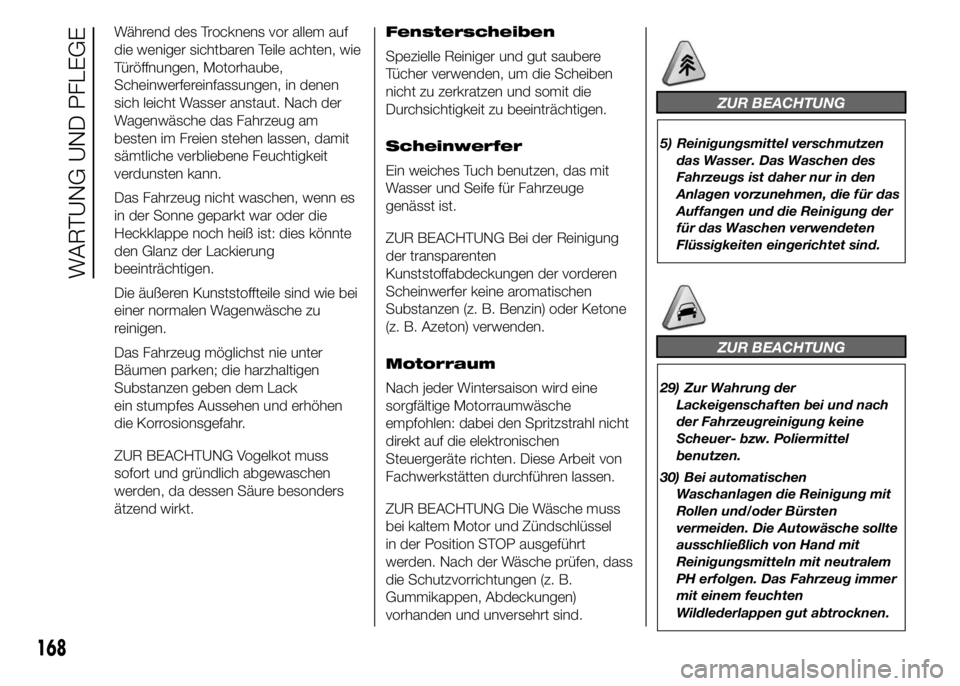

Während des Trocknens vor allem auf
die weniger sichtbaren Teile achten, wie
Türöffnungen, Motorhaube,
Scheinwerfereinfassungen, in denen
sich leicht Wasser anstaut. Nach der
Wagenwäsche das Fahrzeug am
besten im Freien stehen lassen, damit
sämtliche verbliebene Feuchtigkeit
verdunsten kann.
Das Fahrzeug nicht waschen, wenn es
in der Sonne geparkt war oder die
Heckklappe noch heiß ist: dies könnte
den Glanz der Lackierung
beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu
reinigen.
Das Fahrzeug möglichst nie unter
Bäumen parken; die harzhaltigen
Substanzen geben dem Lack
ein stumpfes Aussehen und erhöhen
die Korrosionsgefahr.
ZUR BEACHTUNG Vogelkot muss
sofort und gründlich abgewaschen
werden, da dessen Säure besonders
ätzend wirkt.Fensterscheiben
Spezielle Reiniger und gut saubere
Tücher verwenden, um die Scheiben
nicht zu zerkratzen und somit die
Durchsichtigkeit zu beeinträchtigen.
Scheinwerfer
Ein weiches Tuch benutzen, das mit
Wasser und Seife für Fahrzeuge
genässt ist.
ZUR BEACHTUNG Bei der Reinigung
der transparenten
Kunststoffabdeckungen der vorderen
Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketone
(z. B. Azeton) verwenden.
Motorraum
Nach jeder Wintersaison wird eine
sorgfältige Motorraumwäsche
empfohlen: dabei den Spritzstrahl nicht
direkt auf die elektronischen
Steuergeräte richten. Diese Arbeit von
Fachwerkstätten durchführen lassen.
ZUR BEACHTUNG Die Wäsche muss
bei kaltem Motor und Zündschlüssel
in der Position STOP ausgeführt
werden. Nach der Wäsche prüfen, dass
die Schutzvorrichtungen (z. B.
Gummikappen, Abdeckungen)
vorhanden und unversehrt sind.
ZUR BEACHTUNG
5) Reinigungsmittel verschmutzen
das Wasser. Das Waschen des
Fahrzeugs ist daher nur in den
Anlagen vorzunehmen, die für das
Auffangen und die Reinigung der
für das Waschen verwendeten
Flüssigkeiten eingerichtet sind.
ZUR BEACHTUNG
29) Zur Wahrung der
Lackeigenschaften bei und nach
der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel
benutzen.
30) Bei automatischen
Waschanlagen die Reinigung mit
Rollen und/oder Bürsten
vermeiden. Die Autowäsche sollte
ausschließlich von Hand mit
Reinigungsmitteln mit neutralem
PH erfolgen. Das Fahrzeug immer
mit einem feuchten
Wildlederlappen gut abtrocknen.
168
WARTUNG UND PFLEGE

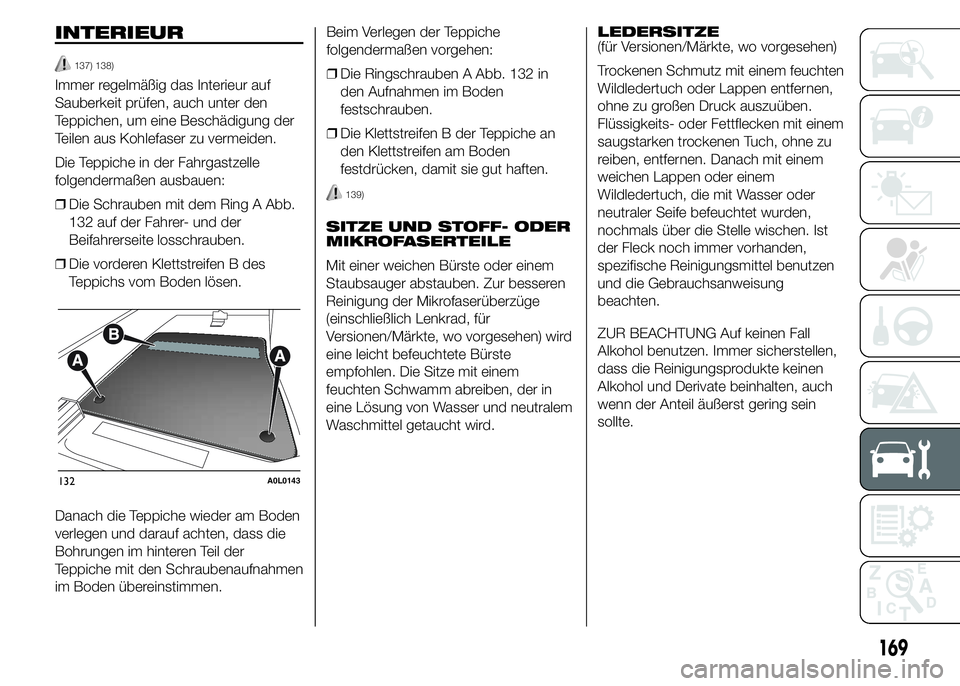

INTERIEUR
137) 138)
Immer regelmäßig das Interieur auf
Sauberkeit prüfen, auch unter den
Teppichen, um eine Beschädigung der
Teilen aus Kohlefaser zu vermeiden.
Die Teppiche in der Fahrgastzelle
folgendermaßen ausbauen:
❒Die Schrauben mit dem Ring A Abb.
132 auf der Fahrer- und der
Beifahrerseite losschrauben.
❒Die vorderen Klettstreifen B des
Teppichs vom Boden lösen.
Danach die Teppiche wieder am Boden
verlegen und darauf achten, dass die
Bohrungen im hinteren Teil der
Teppiche mit den Schraubenaufnahmen
im Boden übereinstimmen.Beim Verlegen der Teppiche
folgendermaßen vorgehen:
❒Die Ringschrauben A Abb. 132 in
den Aufnahmen im Boden
festschrauben.
❒Die Klettstreifen B der Teppiche an
den Klettstreifen am Boden
festdrücken, damit sie gut haften.
139)
SITZE UND STOFF- ODER
MIKROFASERTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben. Zur besseren
Reinigung der Mikrofaserüberzüge
(einschließlich Lenkrad, für
Versionen/Märkte, wo vorgesehen) wird
eine leicht befeuchtete Bürste
empfohlen. Die Sitze mit einem
feuchten Schwamm abreiben, der in
eine Lösung von Wasser und neutralem
Waschmittel getaucht wird.LEDERSITZE
(für Versionen/Märkte, wo vorgesehen)
Trockenen Schmutz mit einem feuchten
Wildledertuch oder Lappen entfernen,
ohne zu großen Druck auszuüben.
Flüssigkeits- oder Fettflecken mit einem
saugstarken trockenen Tuch, ohne zu
reiben, entfernen. Danach mit einem
weichen Lappen oder einem
Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden,
nochmals über die Stelle wischen. Ist
der Fleck noch immer vorhanden,
spezifische Reinigungsmittel benutzen
und die Gebrauchsanweisung
beachten.
ZUR BEACHTUNG Auf keinen Fall
Alkohol benutzen. Immer sicherstellen,
dass die Reinigungsprodukte keinen
Alkohol und Derivate beinhalten, auch
wenn der Anteil äußerst gering sein
sollte.
132A0L0143
169

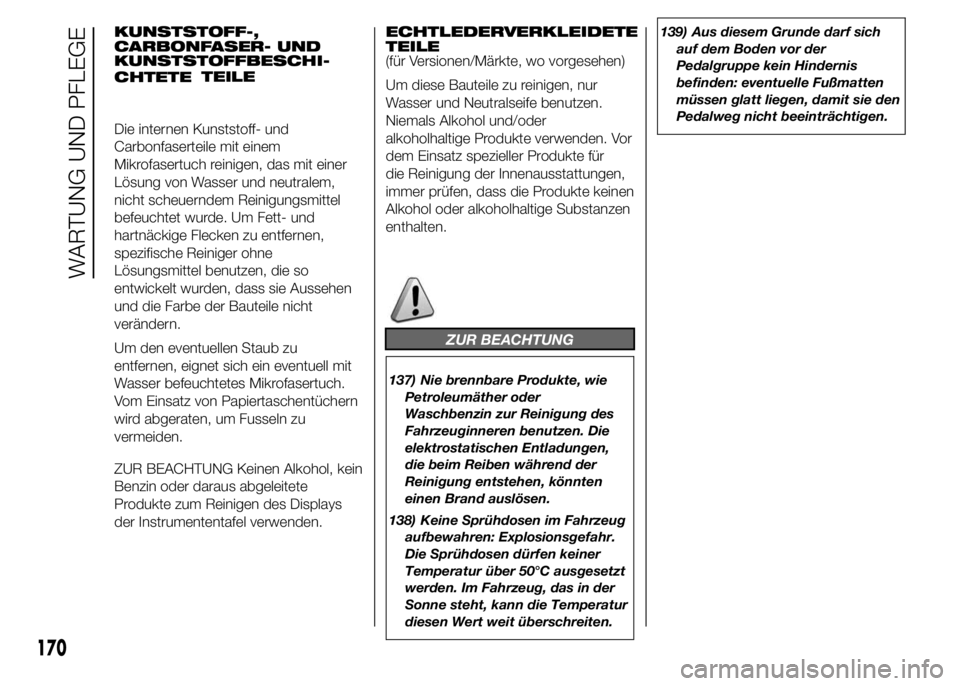

KUNSTSTOFF-,
CARBONFASER- UND
KUNSTSTOFFBESCHI-
TEILE
Die internen Kunststoff- und
Carbonfaserteile mit einem
Mikrofasertuch reinigen, das mit einer
Lösung von Wasser und neutralem,
nicht scheuerndem Reinigungsmittel
befeuchtet wurde. Um Fett- und
hartnäckige Flecken zu entfernen,
spezifische Reiniger ohne
Lösungsmittel benutzen, die so
entwickelt wurden, dass sie Aussehen
und die Farbe der Bauteile nicht
verändern.
Um den eventuellen Staub zu
entfernen, eignet sich ein eventuell mit
Wasser befeuchtetes Mikrofasertuch.
Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu
vermeiden.
ZUR BEACHTUNG Keinen Alkohol, kein
Benzin oder daraus abgeleitete
Produkte zum Reinigen des Displays
der Instrumententafel verwenden.ECHTLEDERVERKLEIDETE
TEILE
(für Versionen/Märkte, wo vorgesehen)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder
alkoholhaltige Produkte verwenden. Vor
dem Einsatz spezieller Produkte für
die Reinigung der Innenausstattungen,
immer prüfen, dass die Produkte keinen
Alkohol oder alkoholhaltige Substanzen
enthalten.
ZUR BEACHTUNG
137) Nie brennbare Produkte, wie
Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren benutzen. Die
elektrostatischen Entladungen,
die beim Reiben während der
Reinigung entstehen, könnten
einen Brand auslösen.
138) Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr.
Die Sprühdosen dürfen keiner
Temperatur über 50°C ausgesetzt
werden. Im Fahrzeug, das in der
Sonne steht, kann die Temperatur
diesen Wert weit überschreiten.139) Aus diesem Grunde darf sich
auf dem Boden vor der
Pedalgruppe kein Hindernis
befinden: eventuelle Fußmatten
müssen glatt liegen, damit sie den
Pedalweg nicht beeinträchtigen.
170
WARTUNG UND PFLEGE
CHTETE

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.KENNDATEN ..................................172
MOTORCODES -
KAROSSERIEVERSIONEN ..............174
MOTOR ..........................................175
KRAFTSTOFFVERSORGUNG .........176
KRAFTÜBERTRAGUNG ..................177
BREMSEN ......................................178
RADAUFHÄNGUNGEN ...................179
LENKUNG.......................................180
RÄDER............................................181
ABMESSUNGEN.............................185
LEISTUNGSDATEN .........................186
GEWICHTSANGABEN ...................187
FÜLLMENGEN ................................188
FLÜSSIGKEITEN UND
SCHMIERMITTEL............................189
KRAFTSTOFFVERBRAUCH ............192
CO2-EMISSIONEN..........................193
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...................................194
171

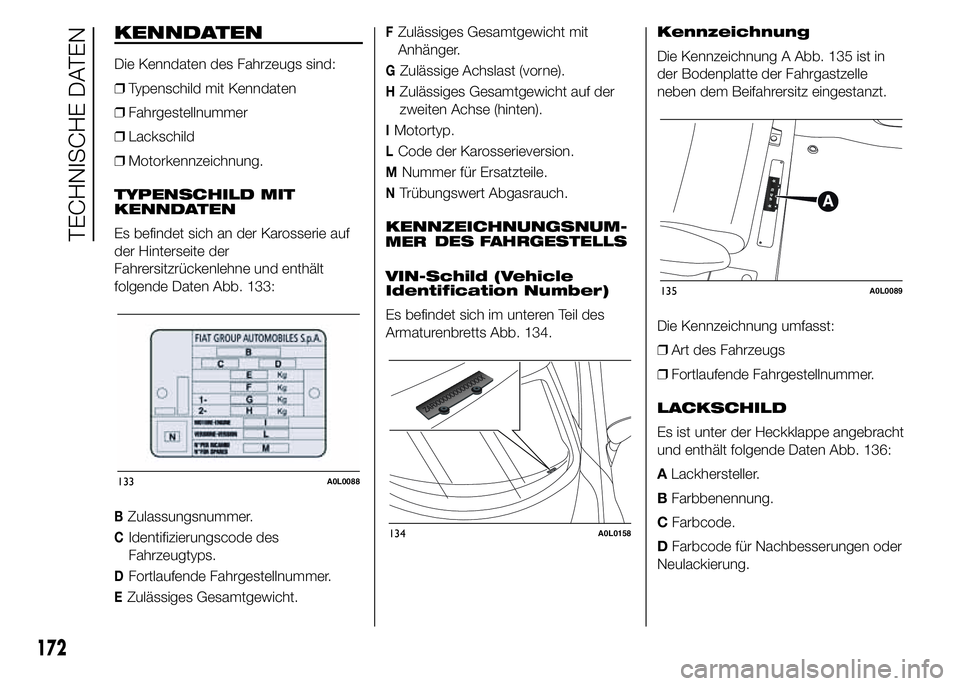

KENNDATEN
Die Kenndaten des Fahrzeugs sind:
❒Typenschild mit Kenndaten
❒Fahrgestellnummer
❒Lackschild
❒Motorkennzeichnung.
TYPENSCHILD MIT
KENNDATEN
Es befindet sich an der Karosserie auf
der Hinterseite der
Fahrersitzrückenlehne und enthält
folgende Daten Abb. 133:
BZulassungsnummer.
CIdentifizierungscode des
Fahrzeugtyps.
DFortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.
FZulässiges Gesamtgewicht mit
Anhänger.
GZulässige Achslast (vorne).
HZulässiges Gesamtgewicht auf der
zweiten Achse (hinten).
IMotortyp.
LCode der Karosserieversion.
MNummer für Ersatzteile.
NTrübungswert Abgasrauch.
KENNZEICHNUNGSNUM
DES FAHRGESTELLS
VIN-Schild (Vehicle
Identification Number)
Es befindet sich im unteren Teil des
Armaturenbretts Abb. 134.Kennzeichnung
Die Kennzeichnung A Abb. 135 ist in
der Bodenplatte der Fahrgastzelle
neben dem Beifahrersitz eingestanzt.
Die Kennzeichnung umfasst:
❒Art des Fahrzeugs
❒Fortlaufende Fahrgestellnummer.
LACKSCHILD
Es ist unter der Heckklappe angebracht
und enthält folgende Daten Abb. 136:
ALackhersteller.
BFarbbenennung.
CFarbcode.
DFarbcode für Nachbesserungen oder
Neulackierung.
133A0L0088
134A0L0158
135A0L0089
172
TECHNISCHE DATEN-MER

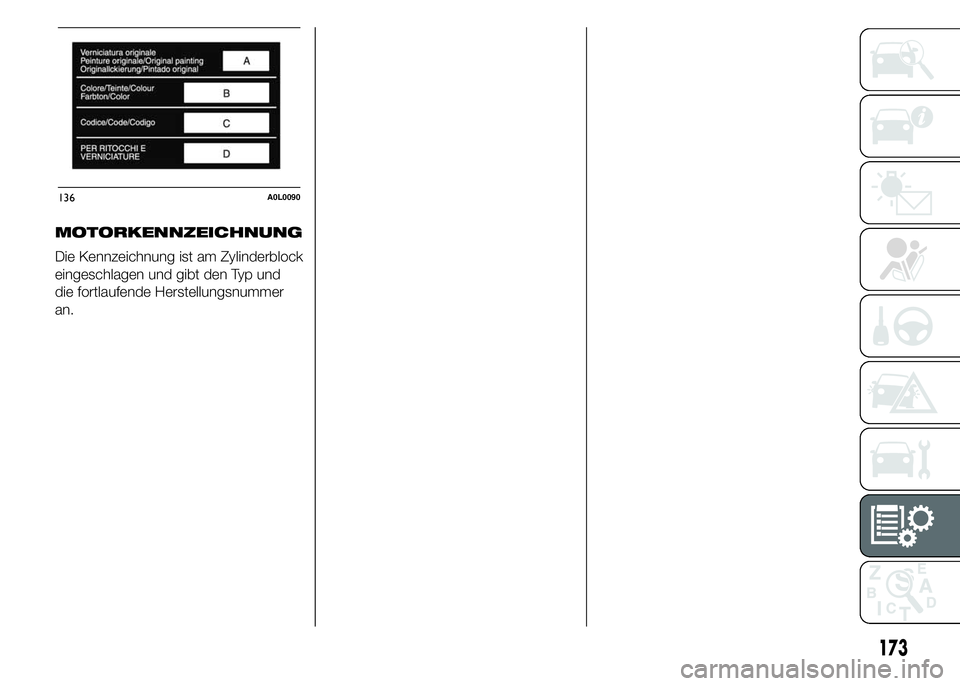

MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und
die fortlaufende Herstellungsnummer
an.
136A0L0090
173

MOTORCODES - KAROSSERIEVERSIONEN
Version Motorcode Karosserieversion
1750 Turbo Benzin960A1000 960CXB1A 01
174
TECHNISCHE DATEN

MOTOR
ALLGEMEINES 1750 Turbo Benzin
Typencode 960A1000
ZyklusOtto
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenhub (mm) 83 x 80,5
Gesamthubraum (cm³) 1742
Verdichtungsverhältnis 9,25 ± 0,25
Max. Leistung (EWG) (kW) 177 (*)
Max. Leistung (EWG) (PS) 240
- Entsprechende Drehzahl (U/min) 6000

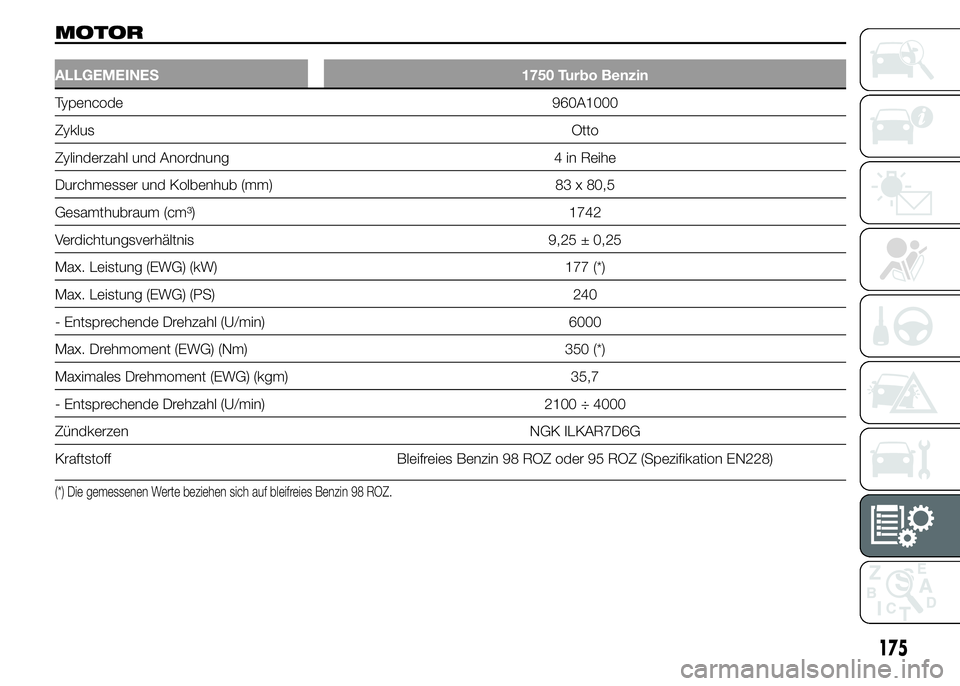

Max. Drehmoment (EWG) (Nm) 350 (*)
Maximales Drehmoment (EWG) (kgm) 35,7
- Entsprechende Drehzahl (U/min) 2100 ÷ 4000
Zündkerzen NGK ILKAR7D6G
Kraftstoff Bleifreies Benzin 98 ROZ oder 95 ROZ (Spezifikation EN228)
(*) Die gemessenen Werte beziehen sich auf bleifreies Benzin 98 ROZ.
175

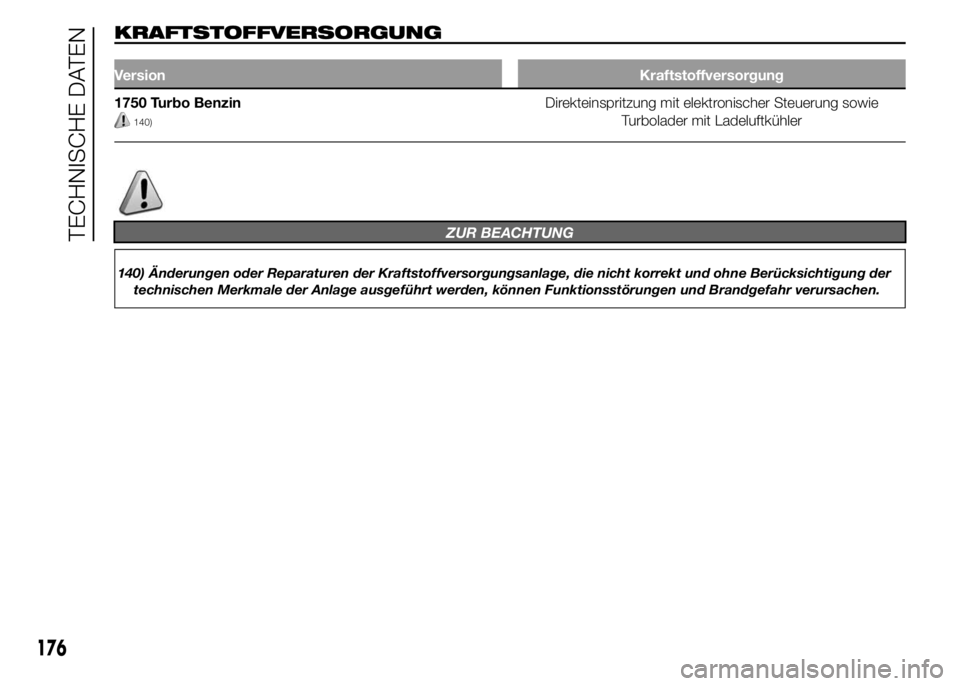

KRAFTSTOFFVERSORGUNG
VersionKraftstoffversorgung
1750 Turbo Benzin
140)
Direkteinspritzung mit elektronischer Steuerung sowie
Turbolader mit Ladeluftkühler
ZUR BEACHTUNG
140) Änderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der
technischen Merkmale der Anlage ausgeführt werden, können Funktionsstörungen und Brandgefahr verursachen.
176
TECHNISCHE DATEN
