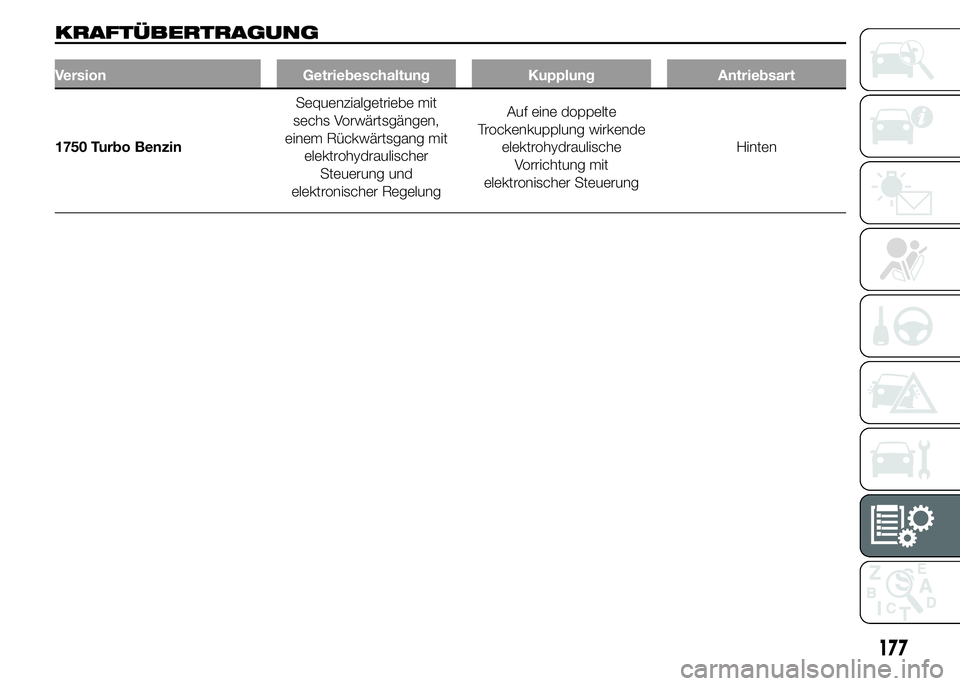

KRAFTÜBERTRAGUNG
Version Getriebeschaltung Kupplung Antriebsart
1750 Turbo BenzinSequenzialgetriebe mit
sechs Vorwärtsgängen,
einem Rückwärtsgang mit
elektrohydraulischer
Steuerung und
elektronischer RegelungAuf eine doppelte
Trockenkupplung wirkende
elektrohydraulische
Vorrichtung mit
elektronischer SteuerungHinten
177

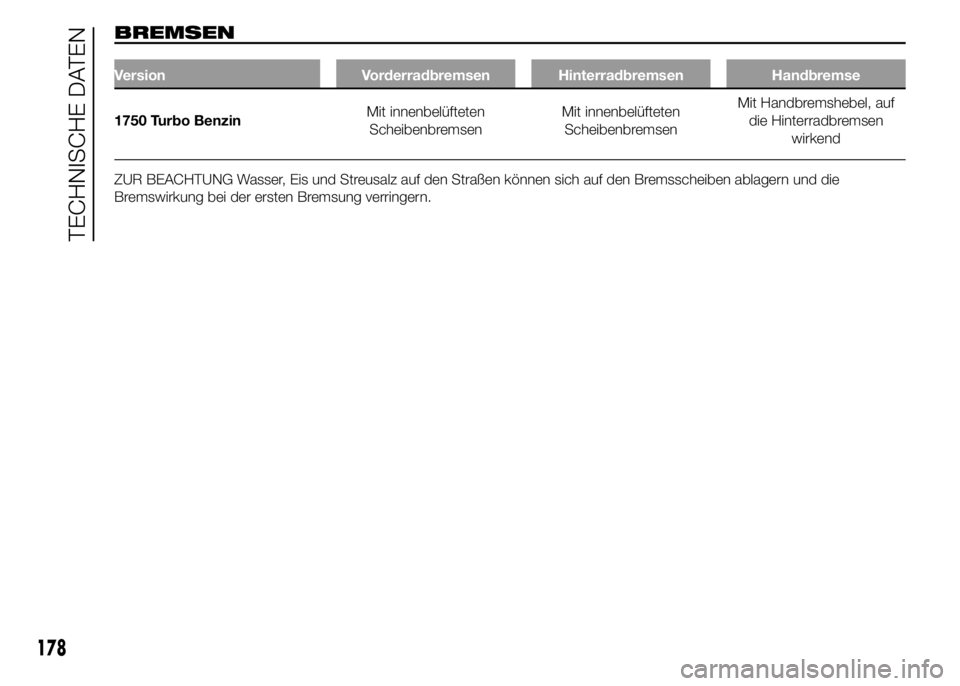

BREMSEN
Version Vorderradbremsen Hinterradbremsen Handbremse
1750 Turbo BenzinMit innenbelüfteten
ScheibenbremsenMit innenbelüfteten
ScheibenbremsenMit Handbremshebel, auf
die Hinterradbremsen
wirkend
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die
Bremswirkung bei der ersten Bremsung verringern.
178
TECHNISCHE DATEN

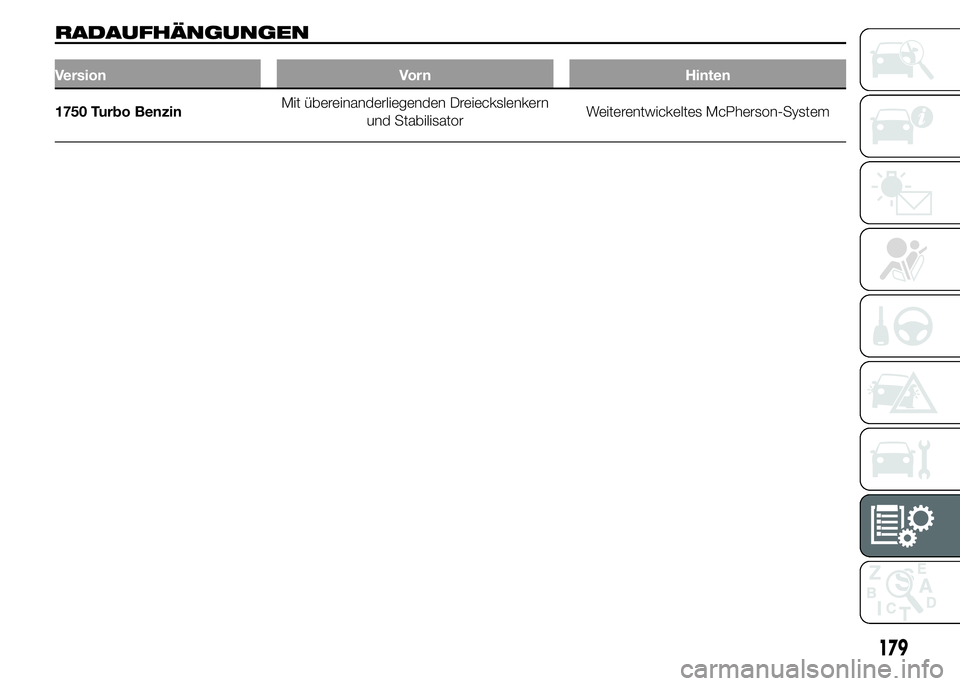

RADAUFHÄNGUNGEN
Version Vorn Hinten
1750 Turbo BenzinMit übereinanderliegenden Dreieckslenkern
und StabilisatorWeiterentwickeltes McPherson-System
179

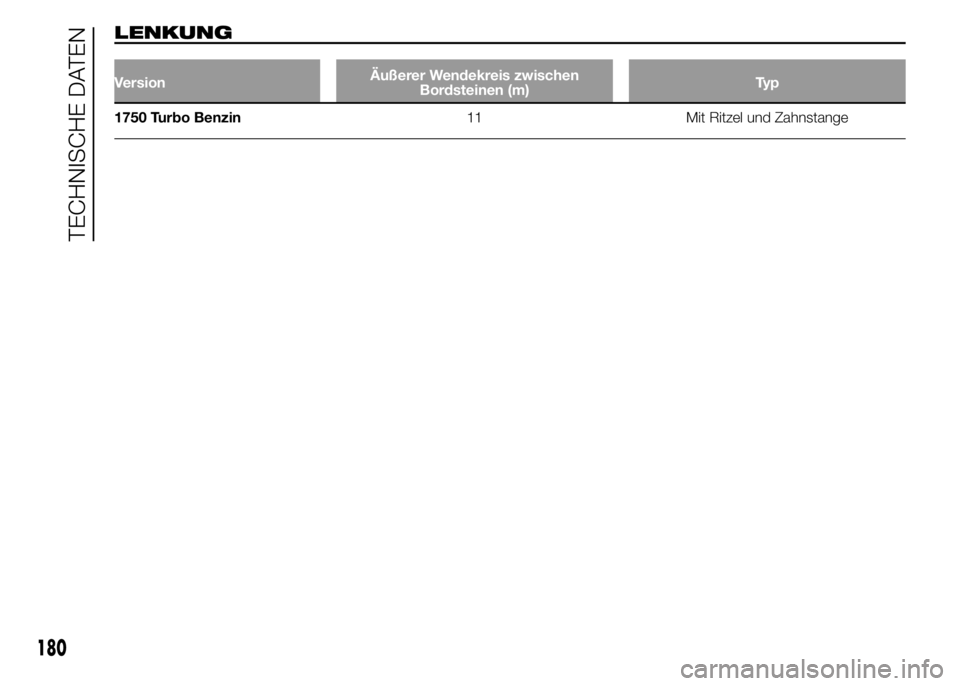

LENKUNG
VersionÄußerer Wendekreis zwischen
Bordsteinen (m)Ty p
1750 Turbo Benzin11 Mit Ritzel und Zahnstange
180
TECHNISCHE DATEN

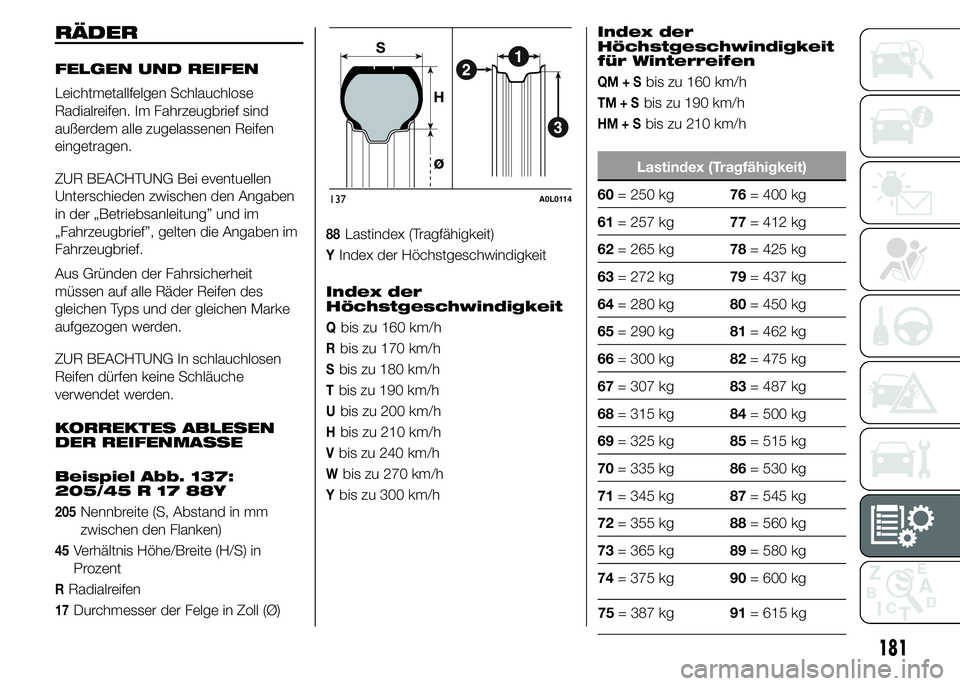

RÄDER
FELGEN UND REIFEN
Leichtmetallfelgen Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen den Angaben
in der „Betriebsanleitung” und im
„Fahrzeugbrief”, gelten die Angaben im
Fahrzeugbrief.
Aus Gründen der Fahrsicherheit
müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke
aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche
verwendet werden.
KORREKTES ABLESEN
DER REIFENMASSE
Beispiel Abb. 137:
205/45 R 17 88Y
205Nennbreite (S, Abstand in mm
zwischen den Flanken)
45Verhältnis Höhe/Breite (H/S) in
Prozent
RRadialreifen
17Durchmesser der Felge in Zoll (Ø)
88Lastindex (Tragfähigkeit)
YIndex der Höchstgeschwindigkeit
Index der
Höchstgeschwindigkeit
Qbis zu 160 km/h
Rbis zu 170 km/h
Sbis zu 180 km/h
Tbis zu 190 km/h
Ubis zu 200 km/h
Hbis zu 210 km/h
Vbis zu 240 km/h
Wbis zu 270 km/h
Ybis zu 300 km/hIndex der
Höchstgeschwindigkeit
für Winterreifen
QM+Sbis zu 160 km/h
TM+Sbis zu 190 km/h
HM+Sbis zu 210 km/h
Lastindex (Tragfähigkeit)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg137A0L0114
181
75= 387 kg91= 615 kg

ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel Abb. 137:7Jx
17 H2 ET 33
7Felgenbreite in Zoll (1).
JProfil Felgenrand (seitlicher Ansatz,
auf welchem der Reifenwulst aufliegt)
(2).
17Aufziehdurchmesser in Zoll
(entspricht dem der Angabe für den
zu montierenden Reifen) (3 = Ø).
H2Form und Nummer des „hump”
(kreisförmiger Ansatz, der den
Reifenwulst bei Tubeless-Reifen
aufnimmt und auf der Felge hält).
ET 33Radausgleich (Abstand zwischen
der Auflagefläche Rad/Felge
und Mittellinie der Felge).
182
TECHNISCHE DATEN

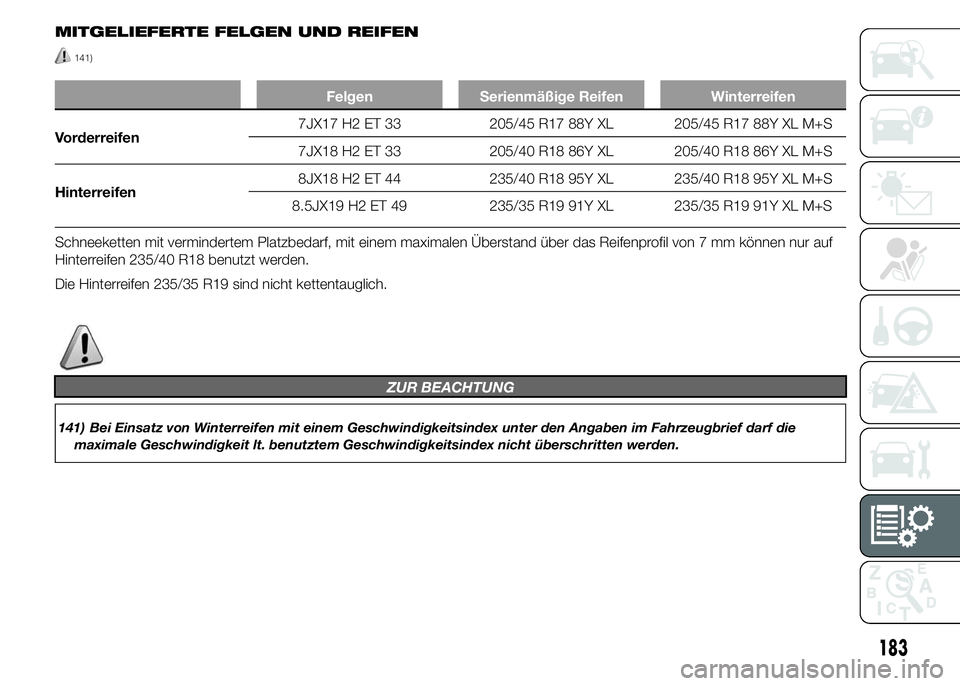

MITGELIEFERTE FELGEN UND REIFEN
141)
Felgen Serienmäßige Reifen Winterreifen
Vorderreifen7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Hinterreifen8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Schneeketten mit vermindertem Platzbedarf, mit einem maximalen Überstand über das Reifenprofil von 7 mm können nur auf
Hinterreifen 235/40 R18 benutzt werden.
Die Hinterreifen 235/35 R19 sind nicht kettentauglich.
ZUR BEACHTUNG
141) Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die
maximale Geschwindigkeit lt. benutztem Geschwindigkeitsindex nicht überschritten werden.
183

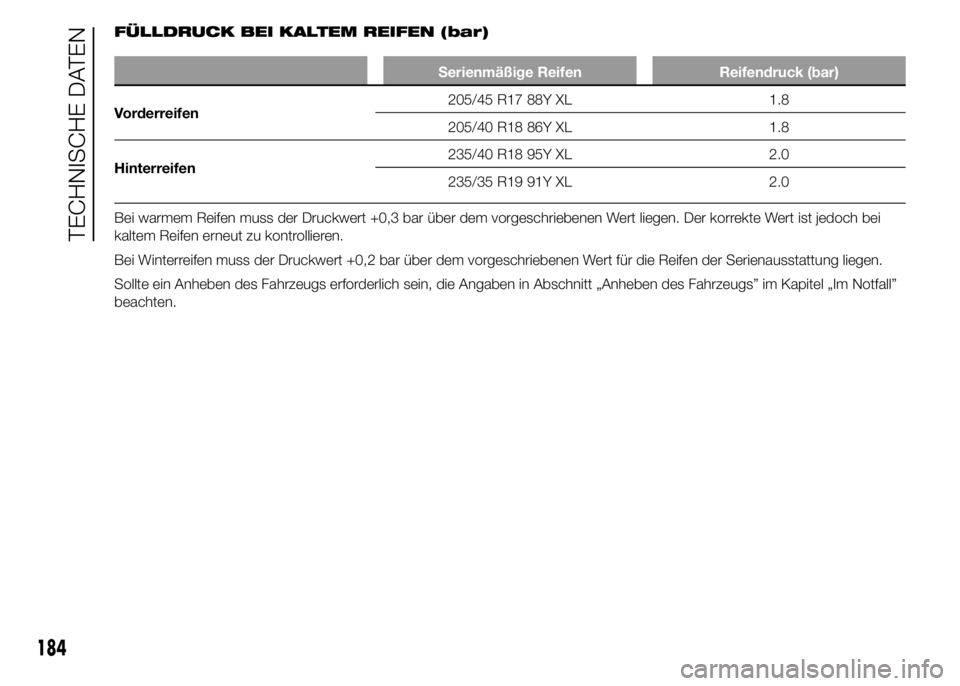

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Serienmäßige Reifen Reifendruck (bar)
Vorderreifen205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Hinterreifen235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei
kaltem Reifen erneut zu kontrollieren.
Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
184
TECHNISCHE DATEN

ABMESSUNGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Höhe des leeren
Fahrzeugs.
KOFFERRAUMVOLUMENFassungsvermögen bei ungeladenem Fahrzeug (V.D.A.-Richtlinien) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen Werten kommen.
138A0L0119
185

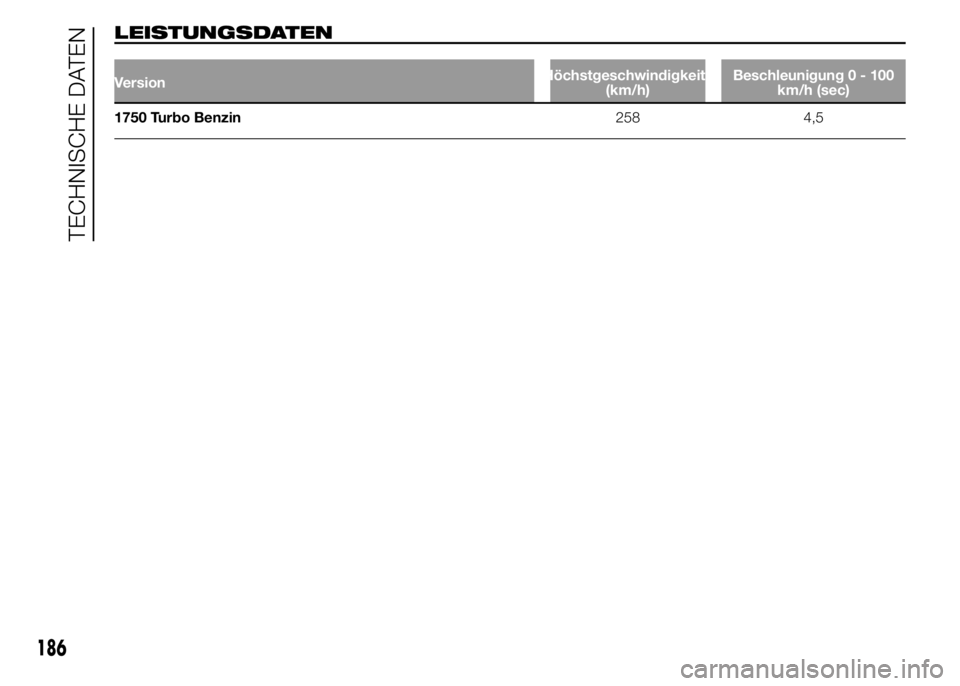

LEISTUNGSDATEN
VersionHöchstgeschwindigkeit
(km/h)Beschleunigung0-100
km/h (sec)
1750 Turbo Benzin258 4,5
186
