Alfa Romeo 4C 2015 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: ALFA ROMEO, Model Year: 2015, Model line: 4C, Model: Alfa Romeo 4C 2015Pages: 207, PDF Size: 7.76 MB
Page 181 of 207

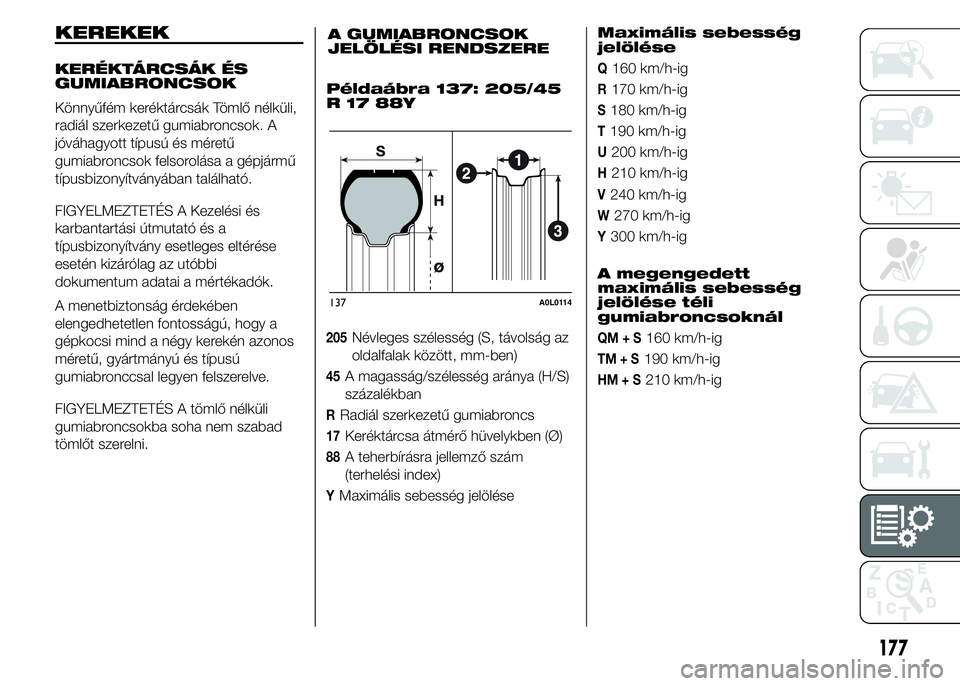

KEREKEK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Könnyűfém keréktárcsák Tömlő nélküli,
radiál szerkezetű gumiabroncsok. A
jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű
típusbizonyítványában található.
FIGYELMEZTETÉS A Kezelési és
karbantartási útmutató és a
típusbizonyítvány esetleges eltérése
esetén kizárólag az utóbbi
dokumentum adatai a mértékadók.
A menetbiztonság érdekében
elengedhetetlen fontosságú, hogy a
gépkocsi mind a négy kerekén azonos
méretű, gyártmányú és típusú
gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli
gumiabroncsokba soha nem szabad
tömlőt szerelni.A GUMIABRONCSOK
JELÖLÉSI RENDSZERE
Példaábra 137: 205/45
R1788Y
205Névleges szélesség (S, távolság az
oldalfalak között, mm-ben)
45A magasság/szélesség aránya (H/S)
százalékban
RRadiál szerkezetű gumiabroncs
17Keréktárcsa átmérő hüvelykben (Ø)
88A teherbírásra jellemző szám
(terhelési index)
YMaximális sebesség jelöléseMaximális sebesség
jelölése
Q160 km/h-ig
R170 km/h-ig
S180 km/h-ig
T190 km/h-ig
U200 km/h-ig
H210 km/h-ig
V240 km/h-ig
W270 km/h-ig
Y300 km/h-ig
A megengedett
maximális sebesség
jelölése téli
gumiabroncsoknál
QM+S160 km/h-ig
TM+S190 km/h-ig
HM+S210 km/h-ig
137A0L0114
177
Page 182 of 207

72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgA KERÉKTÁRCSÁK
JELÖLÉSI RENDSZERE
Példaábra 137:7Jx17
H2 ET 33
7a keréktárcsa szélessége hüvelykben
(1-es méret).
Ja keréktárcsa mélyedésének profilja (a
gumiabroncs peremének
megtámasztására) (2-es méret).
17a keréktárcsa hengeres felületének
névleges átmérője hüvelykben
(megegyezik a gumiabroncs belső
átmérőjével) (3-as méret = Ø).
H2a domborulatok alakja és száma
(amelyek a tömlő nélküli
gumiabroncs peremét támasztják).
ET 33a kerék „kiállása” (a keréktárcsa
domborúságából adódó távolság
a középvonal és a kerékagyon
felfekvő felület síkja között).
178
MÙSZAKI ADATOK
A teherbírásra jellemző szám
(terhelési index)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
Page 183 of 207

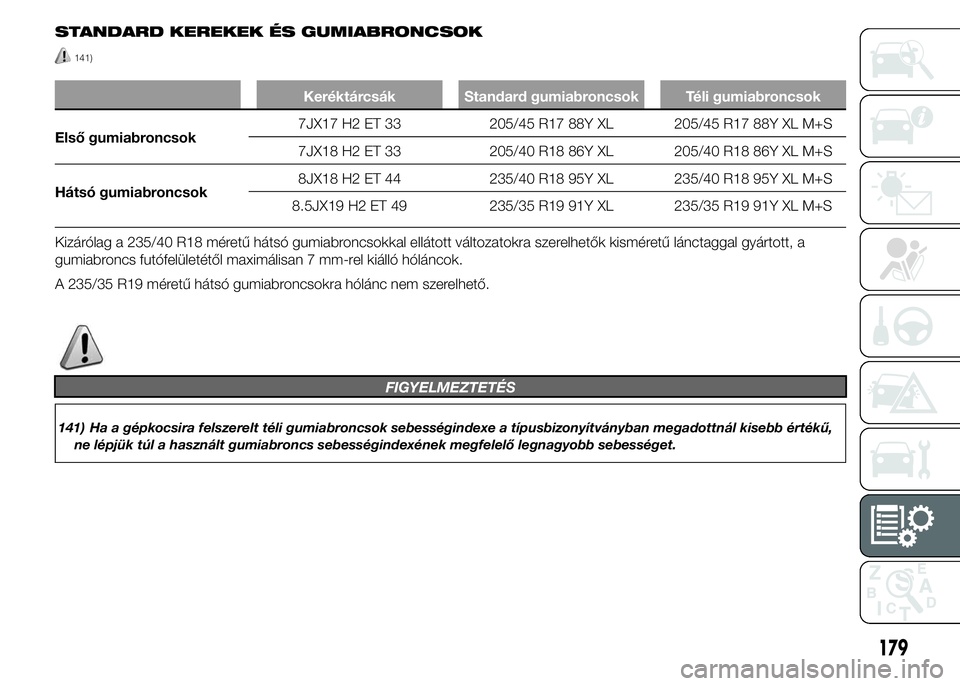

STANDARD KEREKEK ÉS GUMIABRONCSOK
141)
Keréktárcsák Standard gumiabroncsok Téli gumiabroncsok
Első gumiabroncsok7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Hátsó gumiabroncsok8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Kizárólag a 235/40 R18 méretű hátsó gumiabroncsokkal ellátott változatokra szerelhetők kisméretű lánctaggal gyártott, a
gumiabroncs futófelületétől maximálisan 7 mm-rel kiálló hóláncok.
A 235/35 R19 méretű hátsó gumiabroncsokra hólánc nem szerelhető.
FIGYELMEZTETÉS
141) Ha a gépkocsira felszerelt téli gumiabroncsok sebességindexe a típusbizonyítványban megadottnál kisebb értékű,
ne lépjük túl a használt gumiabroncs sebességindexének megfelelő legnagyobb sebességet.
179
Page 184 of 207

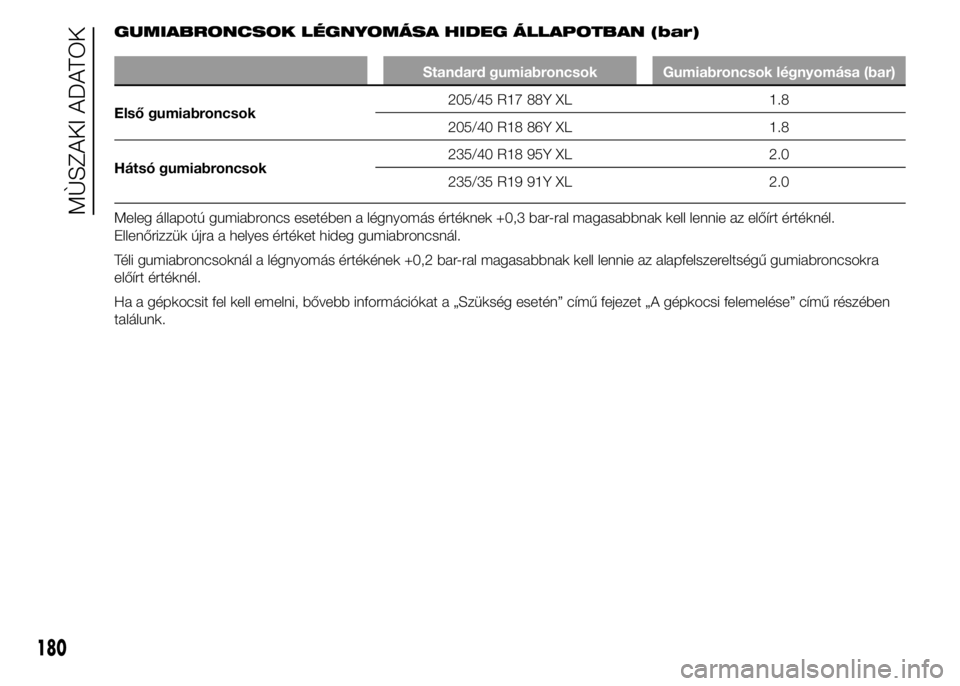

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Standard gumiabroncsok Gumiabroncsok légnyomása (bar)
Első gumiabroncsok205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Hátsó gumiabroncsok235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Meleg állapotú gumiabroncs esetében a légnyomás értéknek +0,3 bar-ral magasabbnak kell lennie az előírt értéknél.
Ellenőrizzük újra a helyes értéket hideg gumiabroncsnál.
Téli gumiabroncsoknál a légnyomás értékének +0,2 bar-ral magasabbnak kell lennie az alapfelszereltségű gumiabroncsokra
előírt értéknél.
Ha a gépkocsit fel kell emelni, bővebb információkat a „Szükség esetén” című fejezet „A gépkocsi felemelése” című részében
találunk.
180
MÙSZAKI ADATOK
Page 185 of 207

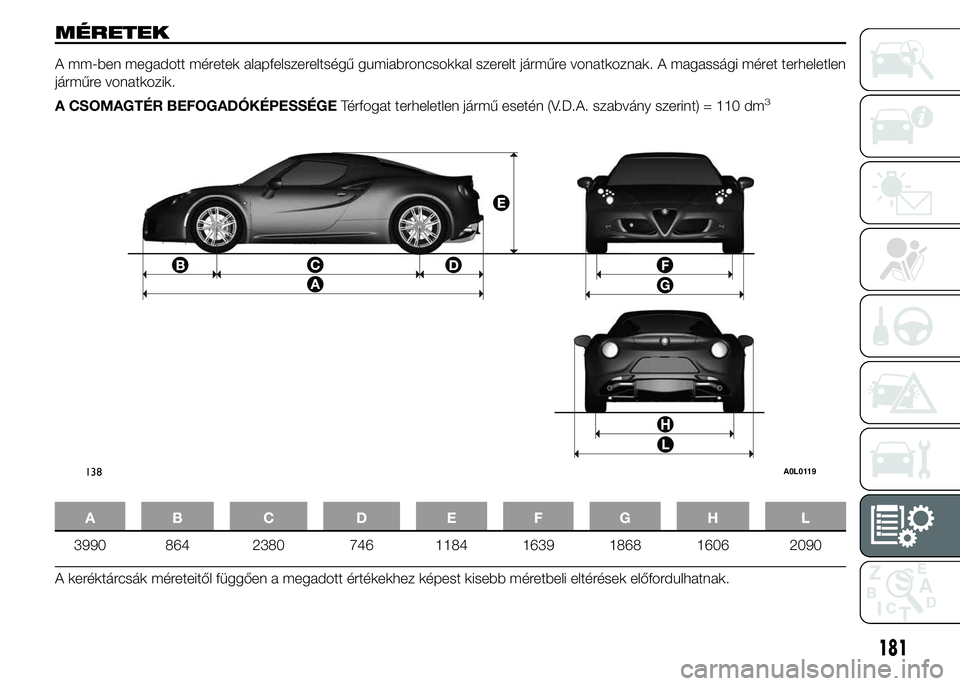

MÉRETEK
A mm-ben megadott méretek alapfelszereltségű gumiabroncsokkal szerelt járműre vonatkoznak. A magassági méret terheletlen
járműre vonatkozik.
A CSOMAGTÉR BEFOGADÓKÉPESSÉGETérfogat terheletlen jármű esetén (V.D.A. szabvány szerint) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
A keréktárcsák méreteitől függően a megadott értékekhez képest kisebb méretbeli eltérések előfordulhatnak.
138A0L0119
181
Page 186 of 207

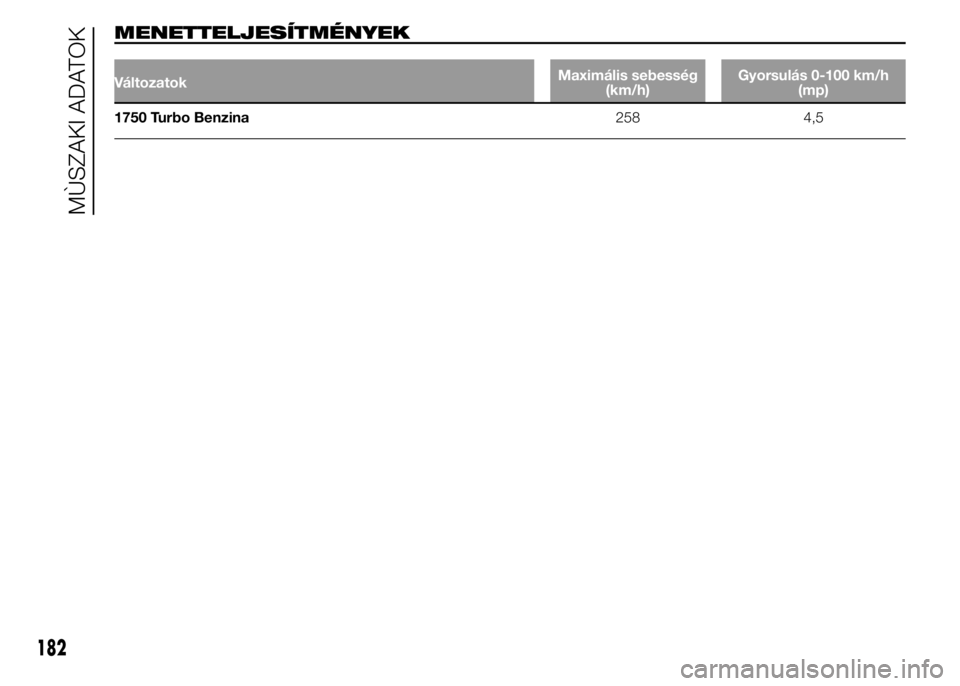

MENETTELJESÍTMÉNYEK
VáltozatokMaximális sebesség
(km/h)Gyorsulás 0-100 km/h
(mp)
1750 Turbo Benzina258 4,5
182
MÙSZAKI ADATOK
Page 187 of 207

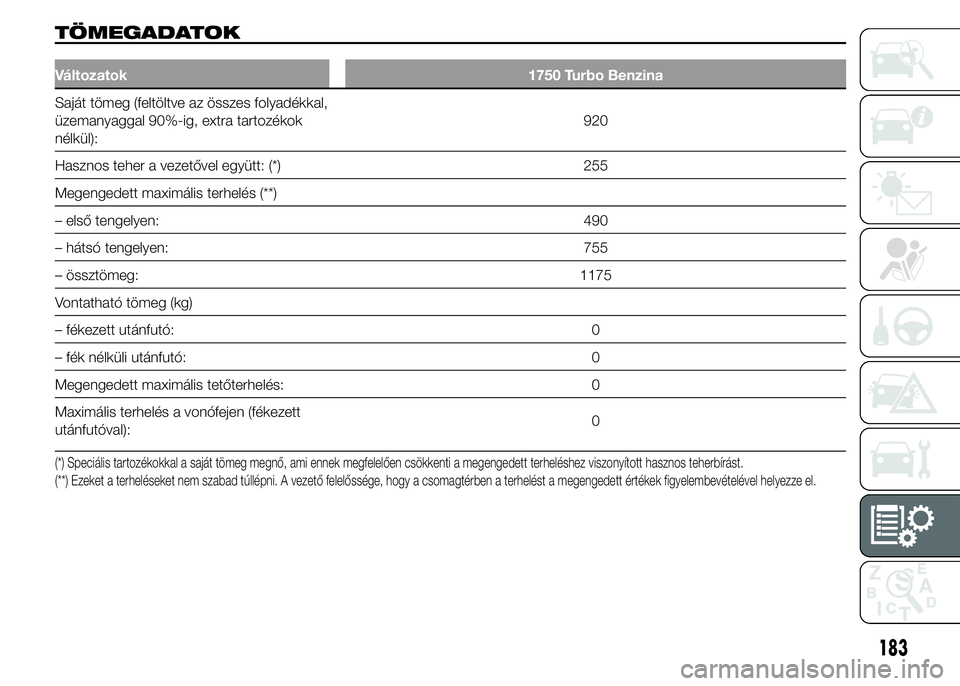

TÖMEGADATOK
Változatok 1750 Turbo Benzina
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok
nélkül):920
Hasznos teher a vezetővel együtt: (*) 255
Megengedett maximális terhelés (**)
– első tengelyen: 490
– hátsó tengelyen: 755
– össztömeg: 1175
Vontatható tömeg (kg)
– fékezett utánfutó: 0
– fék nélküli utánfutó: 0
Megengedett maximális tetőterhelés: 0
Maximális terhelés a vonófejen (fékezett
utánfutóval):0
(*) Speciális tartozékokkal a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben a terhelést a megengedett értékek figyelembevételével helyezze el.
183
Page 188 of 207

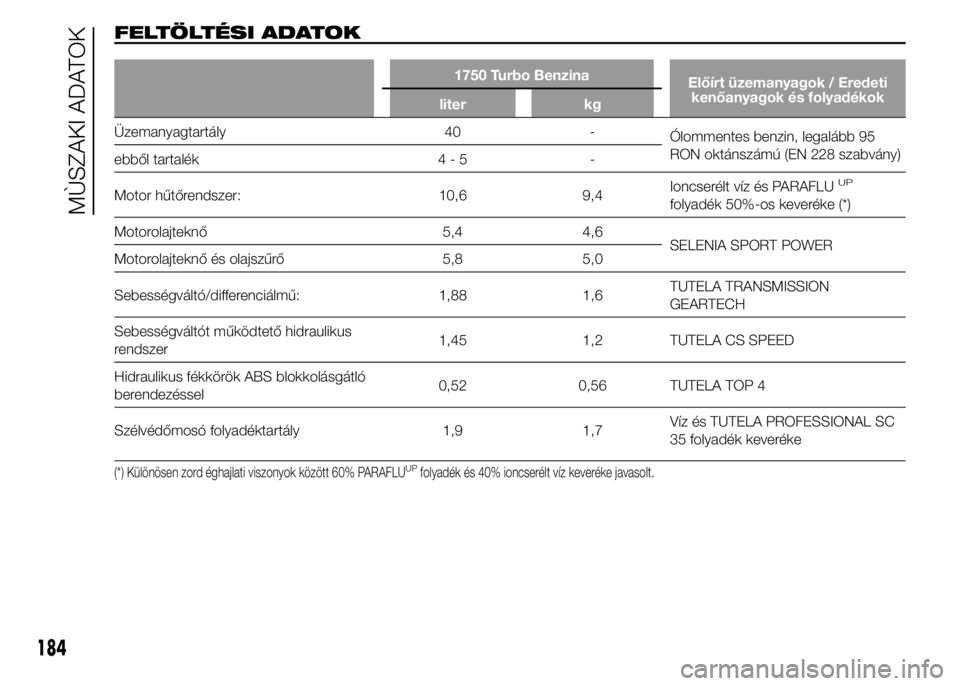

FELTÖLTÉSI ADATOK
1750 Turbo Benzina
Előírt üzemanyagok / Eredeti
kenőanyagok és folyadékok
liter kg
Üzemanyagtartály 40 -
Ólommentes benzin, legalább 95
RON oktánszámú (EN 228 szabvány)
ebből tartalék 4 - 5 -
Motor hűtőrendszer: 10,6 9,4Ioncserélt víz és PARAFLU
UP
folyadék 50%-os keveréke (*)
Motorolajteknő 5,4 4,6
SELENIA SPORT POWER
Motorolajteknő és olajszűrő 5,8 5,0
Sebességváltó/differenciálmű: 1,88 1,6TUTELA TRANSMISSION
GEARTECH
Sebességváltót működtető hidraulikus
rendszer1,45 1,2 TUTELA CS SPEED
Hidraulikus fékkörök ABS blokkolásgátló
berendezéssel0,52 0,56 TUTELA TOP 4
Szélvédőmosó folyadéktartály 1,9 1,7Víz és TUTELA PROFESSIONAL SC
35 folyadék keveréke
(*) Különösen zord éghajlati viszonyok között 60% PARAFLUUPfolyadék és 40% ioncserélt víz keveréke javasolt.
184
MÙSZAKI ADATOK
Page 189 of 207

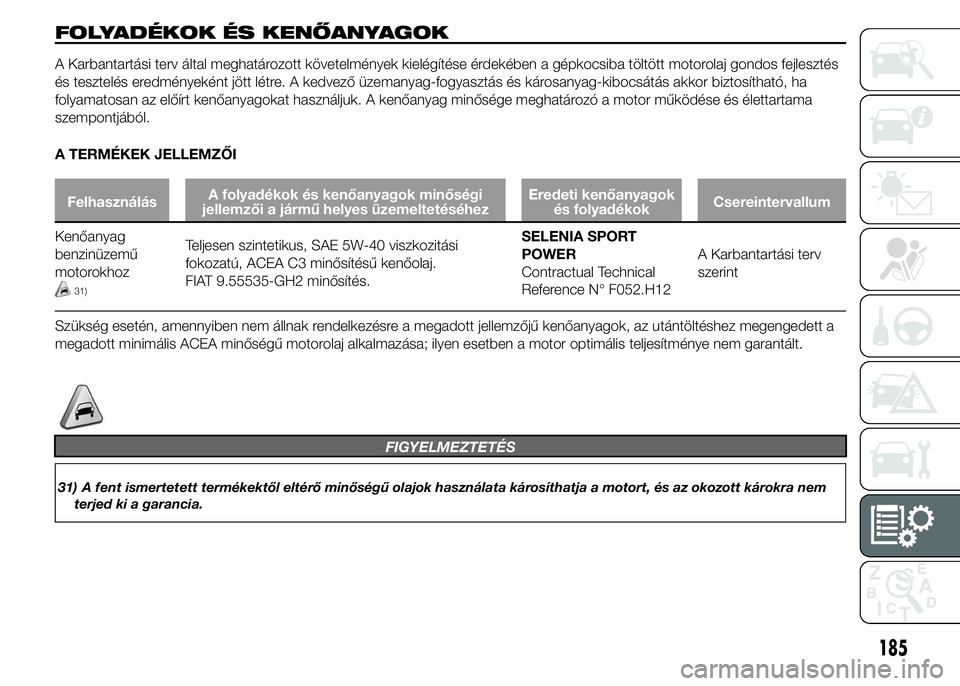

FOLYADÉKOK ÉS KENŐANYAGOK
A Karbantartási terv által meghatározott követelmények kielégítése érdekében a gépkocsiba töltött motorolaj gondos fejlesztés
és tesztelés eredményeként jött létre. A kedvező üzemanyag-fogyasztás és károsanyag-kibocsátás akkor biztosítható, ha
folyamatosan az előírt kenőanyagokat használjuk. A kenőanyag minősége meghatározó a motor működése és élettartama
szempontjából.
A TERMÉKEK JELLEMZŐI
FelhasználásA folyadékok és kenőanyagok minőségi
jellemzői a jármű helyes üzemeltetéséhezEredeti kenőanyagok
és folyadékokCsereintervallum
Kenőanyag
benzinüzemű
motorokhoz
31)
Teljesen szintetikus, SAE 5W-40 viszkozitási
fokozatú, ACEA C3 minősítésű kenőolaj.
FIAT 9.55535-GH2 minősítés.SELENIA SPORT
POWER
Contractual Technical
Reference N° F052.H12A Karbantartási terv
szerint
Szükség esetén, amennyiben nem állnak rendelkezésre a megadott jellemzőjű kenőanyagok, az utántöltéshez megengedett a
megadott minimális ACEA minőségű motorolaj alkalmazása; ilyen esetben a motor optimális teljesítménye nem garantált.
FIGYELMEZTETÉS
31) A fent ismertetett termékektől eltérő minőségű olajok használata károsíthatja a motort, és az okozott károkra nem
terjed ki a garancia.
185

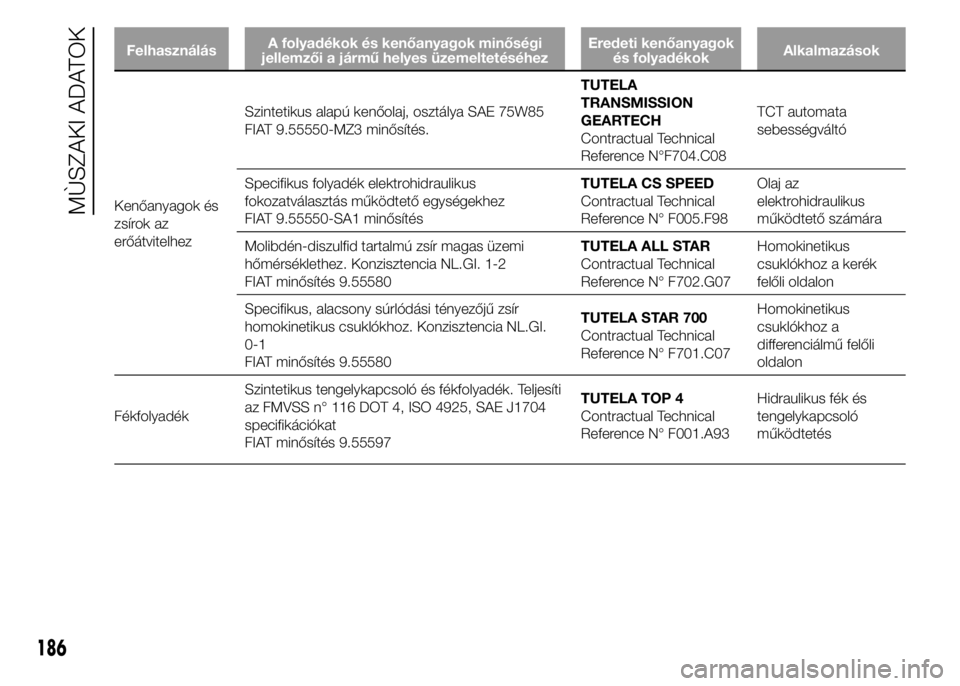

Page 190 of 207

FelhasználásA folyadékok és kenőanyagok minőségi
jellemzői a jármű helyes üzemeltetéséhezEredeti kenőanyagok
és folyadékokAlkalmazások
Kenőanyagok és
zsírok az
erőátvitelhezSzintetikus alapú kenőolaj, osztálya SAE 75W85
FIAT 9.55550-MZ3 minősítés.TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08TCT automata
sebességváltó
Specifikus folyadék elektrohidraulikus
fokozatválasztás működtető egységekhez
FIAT 9.55550-SA1 minősítésTUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Olaj az
elektrohidraulikus
működtető számára
Molibdén-diszulfid tartalmú zsír magas üzemi
hőmérséklethez. Konzisztencia NL.GI. 1-2
FIAT minősítés 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetikus
csuklókhoz a kerék
felőli oldalon
Specifikus, alacsony súrlódási tényezőjű zsír
homokinetikus csuklókhoz. Konzisztencia NL.GI.
0-1
FIAT minősítés 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetikus
csuklókhoz a
differenciálmű felőli
oldalon
FékfolyadékSzintetikus tengelykapcsoló és fékfolyadék. Teljesíti
az FMVSS n° 116 DOT 4, ISO 4925, SAE J1704
specifikációkat
FIAT minősítés 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hidraulikus fék és
tengelykapcsoló
működtetés
186
MÙSZAKI ADATOK
